Tán Rút Inox 304 (Stainless Steel Rivet Nut) hay còn gọi là Ecu rút, là linh kiện dùng để tạo điểm ren trên tấm vật liệu mỏng mà không cần taro trực tiếp hoặc hàn đai ốc. Sản phẩm thuộc nhóm linh kiện lắp ghép, thường dùng trong cơ khí, tủ bảng điện, nhôm kính, ô tô, bàn ghế và các kết cấu cần tháo lắp bằng vít.
Khi lựa chọn, không nên chỉ dựa vào cỡ ren M3, M4, M5, M6, M8, M10 hay M12. Cần đồng thời kiểm tra đường kính lỗ, độ dày tấm làm việc, chiều dài tán, vật liệu và kiểu thiết kế. Với các ứng dụng yêu cầu độ chính xác cao hoặc thay thế mã đang sử dụng, nên đối chiếu bảng thông số hoặc catalogue của đúng model trước khi mua.
1. Tán Rút Inox 304 là gì?
Tán Rút Inox 304 là loại đai ốc, ren cấy có thân rỗng, được lắp vào lỗ trên tấm vật liệu và dùng dụng cụ cấy tán rút để kéo biến dạng phần thân phía sau tấm. Khi được cài đặt đúng, phần thân biến dạng tạo điểm neo cơ học, còn phần ren bên trong tạo thành vị trí để lắp vít hoặc bu lông.
Điểm dễ nhận biết của sản phẩm là hình dạng ống có ren trong, thường có phần đầu tán nằm trên bề mặt tấm. Khác với đai ốc thông thường cần có thể tiếp cận từ phía sau, tán rút có thể được lắp từ một phía của chi tiết. Đây là đặc điểm hữu ích khi mặt sau của tấm bị che kín hoặc không thể đưa dụng cụ vào.
Vật liệu Inox 304 giúp sản phẩm có khả năng chống ăn mòn tốt hơn so với nhiều loại tán rút thép thông thường, phù hợp với các ứng dụng cần độ bền và yêu cầu hạn chế gỉ sét. Tuy nhiên, khả năng làm việc thực tế vẫn phụ thuộc vào thiết kế tán, chiều dày vật liệu nền, cách lắp đặt và điều kiện môi trường.
Tán Rút Inox 304 trên Mecsu hiện có nhiều kích thước ren hệ mét như M3, M8, M10 và M12, trong đó mỗi mã có thể có đường kính lỗ và dải độ dày tấm làm việc riêng. Vì vậy, thông số của một model không nên áp dụng mặc định cho toàn bộ dòng sản phẩm.

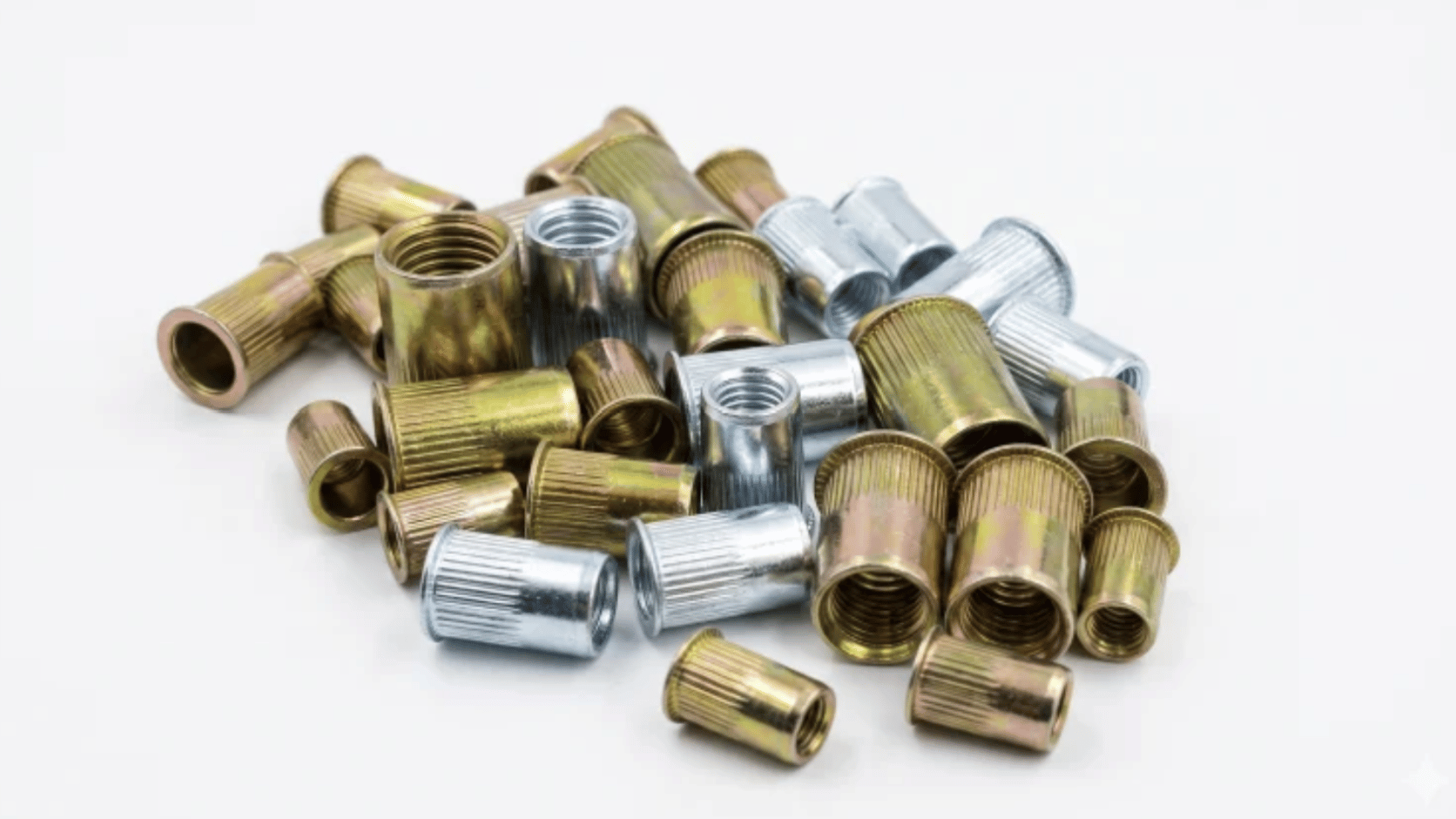

2. Các dòng Tán Rút Inox 304 phổ biến
2.1. Phân loại theo kích thước ren
Tán Rút Inox 304 thường được lựa chọn theo kích thước ren hệ mét. Một số kích thước đang có trên dòng sản phẩm Mecsu gồm M3, M8, M10 và M12. Cỡ ren quyết định loại vít hoặc bu lông có thể lắp vào tán, nhưng không phải là thông số duy nhất cần kiểm tra.
Chẳng hạn, các mã M8, M10 và M12 trên Mecsu có thông số lỗ lắp lần lượt là 11 mm, 13 mm và 15 mm. Điều này cho thấy cỡ ren tăng không có nghĩa chỉ cần đổi sang kích thước ren lớn hơn; kích thước lỗ và các thông số hình học của tán cũng thay đổi theo từng mã.
2.2. Phân loại theo độ dày tấm làm việc
Độ dày tấm là yếu tố gắn trực tiếp với khả năng cài đặt của tán rút. Các model khác nhau có thể được thiết kế cho những dải độ dày khác nhau. Ví dụ, tán rút Inox 304 M8 trên một số mã Mecsu có dải độ dày tấm từ 1 đến 3,5 mm hoặc 0,5 đến 3 mm tùy model; M10 có mã dùng cho khoảng 1 đến 4 mm, trong khi M12 có mã dùng cho khoảng 1 đến 4 mm. Vì vậy cần kiểm tra đúng model thay vì suy ra từ cỡ ren.

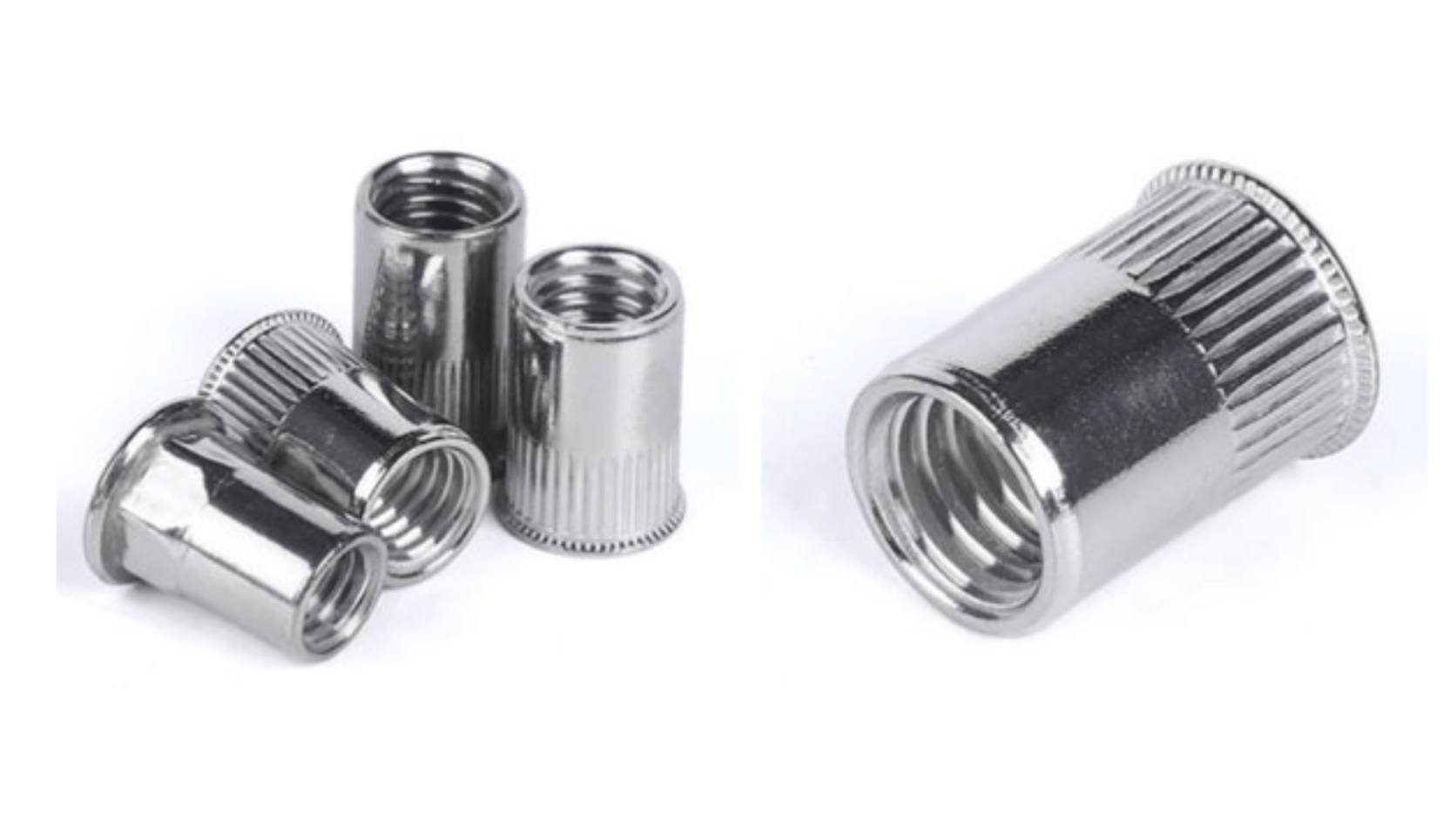

2.3. Phân loại theo thiết kế thân và đầu tán
Tán rút trên thị trường có thể khác nhau về hình dạng thân, kiểu đầu và cấu tạo chống xoay. Các thiết kế như thân tròn, thân lục giác hoặc thân có kết cấu tăng khả năng giữ có thể phù hợp với những điều kiện lắp đặt khác nhau. Kiểu đầu cũng ảnh hưởng đến cách tán tiếp xúc với bề mặt tấm và yêu cầu thẩm mỹ của mối ghép.
Do đó, khi thay thế một model, cần kiểm tra cả kiểu thân và phần đầu tán thay vì chỉ đối chiếu cỡ ren. Một số nhà sản xuất phân biệt rõ các thiết kế thân để tăng khả năng chống xoay hoặc đáp ứng yêu cầu lắp đặt đặc thù.
2.4. Phân loại theo hình thức đóng gói
Cùng một kích thước tán rút có thể được cung cấp theo từng cái hoặc theo bịch với số lượng khác nhau. Đây là khác biệt về quy cách cung cấp, không phải khác biệt về nguyên lý làm việc. Khi đặt mua cần kiểm tra cả mã sản phẩm và quy cách đóng gói để tránh nhầm số lượng thực nhận. Trên Mecsu hiện có các mã Tán Rút Inox 304 được đóng gói theo nhiều quy cách, tùy model.

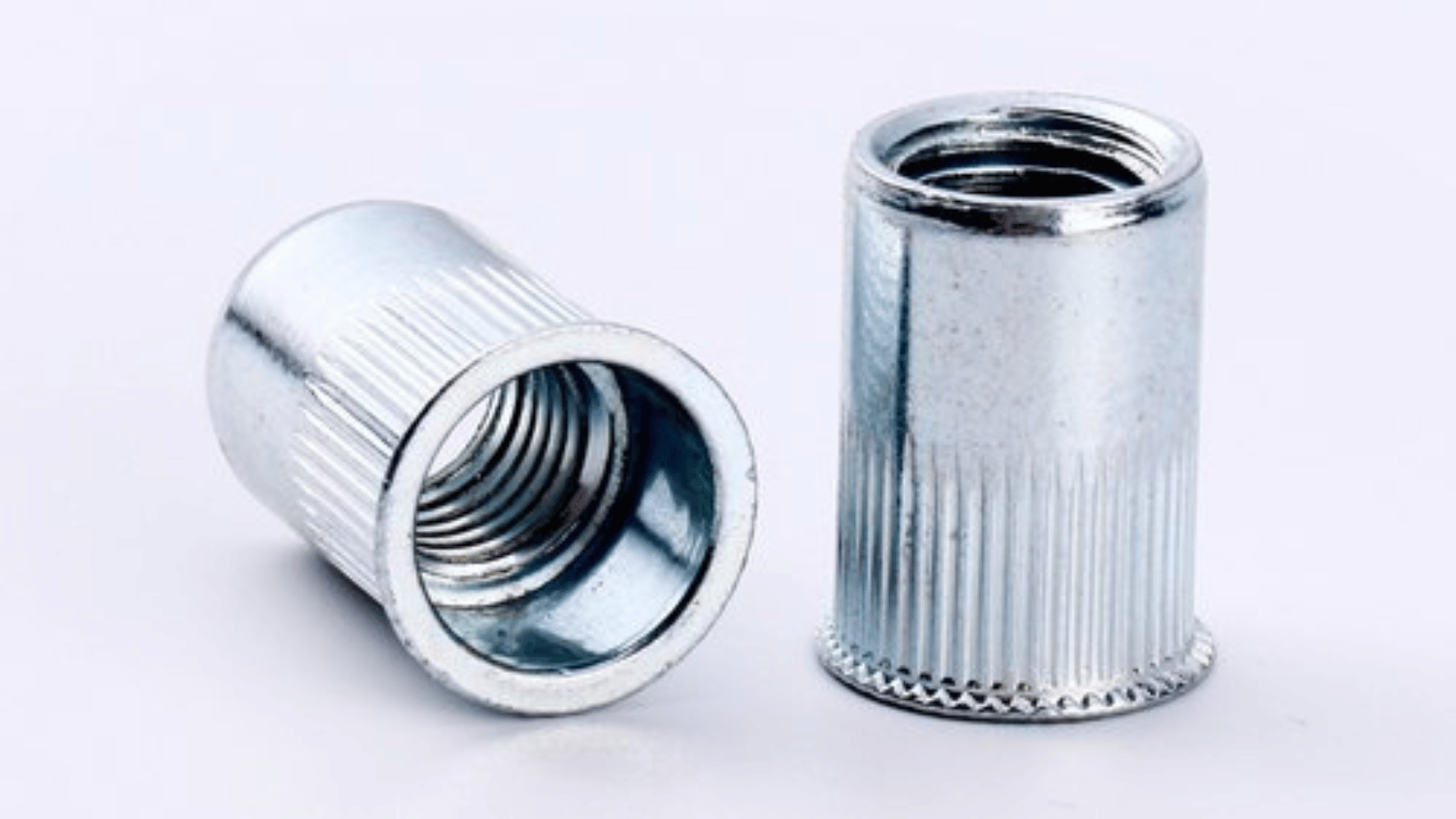

3. Cách chọn Tán Rút Inox 304 đúng
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước tiên cần xác định tán rút được dùng để tạo điểm ren cho loại tấm nào và vị trí lắp đặt có thể tiếp cận từ một hay nhiều phía. Tán rút phù hợp với các trường hợp cần tạo ren trên vật liệu mỏng hoặc vị trí không thuận tiện để lắp đai ốc từ phía sau. Mecsu cũng mô tả sản phẩm được ứng dụng trong cơ khí, bàn ghế, nhôm kính, ô tô, công tắc và tủ bảng điện.
Tiếp theo cần xem xét môi trường làm việc. Inox 304 có ưu điểm về khả năng chống ăn mòn và gỉ sét, nhưng không nên hiểu rằng mọi môi trường ăn mòn đều có thể sử dụng Inox 304 mà không cần đánh giá thêm. Nếu chi tiết làm việc trong môi trường hóa chất hoặc điều kiện đặc biệt, cần đối chiếu vật liệu của đúng model và yêu cầu thực tế của hệ thống.
Độ dày tấm cũng phải được xác định ngay từ đầu. Đây là thông số ảnh hưởng trực tiếp đến việc phần thân tán có thể biến dạng và neo đúng vị trí hay không. Nếu chiều dày thực tế nằm ngoài dải làm việc của model, mối ghép có thể không được tạo hình đúng.
3.2. Chọn theo kích thước và thông số kỹ thuật
Thông số đầu tiên cần xác định là kích thước ren. Mỗi cỡ ren tương ứng với loại vít hoặc bu lông lắp cùng. Sau đó cần kiểm tra đường kính lỗ lắp vì đây là thông số quyết định tán có đưa vào tấm được hay không và có thể tạo liên kết đúng sau khi cài đặt hay không.
| Thông số
|
Ý nghĩa khi lựa chọn
|
| Kích thước ren
|
Quyết định loại vít hoặc bu lông sử dụng với tán rút.
|
| Đường kính lỗ lắp
|
Quyết định khả năng đưa thân tán qua tấm và độ phù hợp với lỗ đã gia công.
|
| Độ dày tấm làm việc
|
Xác định model có phù hợp với chiều dày vật liệu hay không.
|
| Đường kính thân
|
Giúp đối chiếu kích thước phần thân với lỗ lắp và thiết kế của tán.
|
| Đường kính đầu tán
|
Liên quan đến diện tích tiếp xúc của phần đầu với bề mặt tấm.
|
| Tổng chiều dài
|
Giúp xác định chiều dài thân có phù hợp với điều kiện lắp đặt hay không.
|
Các thông số trên không cố định cho toàn bộ Tán Rút Inox 304. Ví dụ, Mecsu công bố M8 có mã dùng lỗ 11 mm, thân khoảng 10,95 mm và chiều dài 18 mm; M10 dùng lỗ 13 mm, thân khoảng 12,95 mm và chiều dài 21 mm; M12 dùng lỗ 15 mm, thân khoảng 14,95 mm và chiều dài 24 mm. Đây là thông tin theo từng model, không nên sử dụng như bảng quy đổi chung cho mọi loại tán rút.
Trong thực tế, kích thước lỗ là thông số cần đặc biệt lưu ý. Lỗ quá nhỏ có thể khiến tán không vào đúng vị trí; lỗ quá lớn có thể làm giảm khả năng giữ của tán. Hướng dẫn kỹ thuật của các nhà sản xuất rivet nut đều yêu cầu xác định đường kính lỗ theo đúng model và bảng thông số sản phẩm.
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Đối với dòng sản phẩm này, vật liệu Inox 304 là một yếu tố lựa chọn quan trọng khi cần khả năng chống ăn mòn tốt hơn so với vật liệu thép thông thường. Tuy nhiên, không nên dùng thông tin “Inox 304” để suy ra toàn bộ đặc tính cơ học hoặc khả năng làm việc của từng model nếu nhà sản xuất chưa công bố.
Đồng thời cần kiểm tra hệ kích thước và quy cách ren. Các mã được Mecsu công bố thuộc hệ mét, có ren phải và sử dụng kích thước ren theo từng model. Khi thay thế tán rút, cần đối chiếu đầy đủ kích thước ren, vật liệu và các thông số hình học thay vì chỉ tìm sản phẩm có cùng tên gọi.
Không nên tự ý thay thế Inox 304 bằng vật liệu khác chỉ vì cùng kích thước ren. Vật liệu khác có thể làm thay đổi khả năng chống ăn mòn và đặc tính của mối ghép. Với ứng dụng có yêu cầu kỹ thuật riêng, cần đối chiếu datasheet hoặc thông số kỹ thuật của model cần dùng.
3.4. Chọn theo thiết kế và khả năng làm việc
Ngoài ren và kích thước lỗ, cần xem xét kiểu thân và hình dạng đầu tán. Thiết kế thân có thể ảnh hưởng đến khả năng chống xoay trong lỗ, trong khi kiểu đầu ảnh hưởng đến cách tán tiếp xúc với bề mặt tấm. Các nhà sản xuất rivet nut phân biệt những dạng thân như thân tròn, thân lục giác hoặc thân bán lục giác cho những yêu cầu giữ khác nhau.
Điều kiện làm việc cũng phải được đánh giá cùng với vật liệu nền. Một tán rút có ren lớn hơn không đồng nghĩa với việc luôn phù hợp hơn nếu tấm nền quá mỏng hoặc thiết kế mối ghép không đáp ứng yêu cầu. Khả năng làm việc thực tế còn phụ thuộc vào model, dải độ dày tấm, hình dạng thân, phương pháp cài đặt và điều kiện chịu tải của toàn bộ mối ghép.
Đối với các ứng dụng yêu cầu khả năng chống xoay cao hoặc chịu tải đặc biệt, không nên chỉ dựa vào kích thước ren. Cần kiểm tra cấu tạo thân, yêu cầu chống xoay và thông số hiệu năng do nhà sản xuất công bố.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi chốt sản phẩm, nên đối chiếu ít nhất các thông tin: cỡ ren, đường kính lỗ, độ dày tấm, đường kính thân, kiểu đầu, vật liệu và chiều dài. Nếu đang thay thế một tán rút hiện có, cần đo lại chi tiết thực tế thay vì chỉ tìm sản phẩm có cùng M8, M10 hoặc M12.
Đặc biệt cần phân biệt mã có cùng cỡ ren nhưng khác độ dày tấm hoặc chiều dài. Ví dụ, Mecsu có các mã M8 Inox 304 với thông số dải độ dày và chiều dài khác nhau. Vì vậy, chỉ nhìn vào tên “Tán Rút Inox 304 M8” chưa đủ để xác định sản phẩm thay thế phù hợp.
Trước khi đặt mua nên kiểm tra lần cuối tên sản phẩm, thương hiệu, mã sản phẩm hoặc MPN, kích thước ren, vật liệu, kích thước lỗ, dải độ dày tấm, chiều dài và quy cách đóng gói. Với các ứng dụng thay thế trực tiếp, việc đối chiếu mã giúp giảm nguy cơ chọn nhầm model có hình dạng gần giống nhưng khác thông số.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Nên kiểm tra catalogue hoặc datasheet khi có nhiều model cùng cỡ ren, khi chiều dày tấm nằm gần giới hạn của dải làm việc, khi cần thay thế một mã đang dùng hoặc khi ứng dụng có yêu cầu kỹ thuật đặc biệt.
Những lỗi thường gặp gồm chọn theo cỡ ren mà bỏ qua đường kính lỗ, dùng tán có dải độ dày không phù hợp, nhầm model có cùng kích thước ren, chọn lỗ theo cảm tính hoặc thay thế một model khác mà chưa kiểm tra thiết kế thân. Hướng dẫn của Sherex by PEM cũng xác định sai kích thước lỗ là một trong những nguyên nhân phổ biến làm rivet nut hoạt động không đúng; đồng thời cần chọn đúng dải kẹp và dụng cụ cài đặt tương ứng.
Nhu cầu sử dụng → xác định loại tấm và điều kiện làm việc → chọn kích thước ren → kiểm tra đường kính lỗ và độ dày tấm → chọn vật liệu và thiết kế phù hợp → kiểm tra khả năng làm việc và tương thích → đối chiếu catalogue/bảng thông số → xác nhận đúng mã sản phẩm trước khi mua.

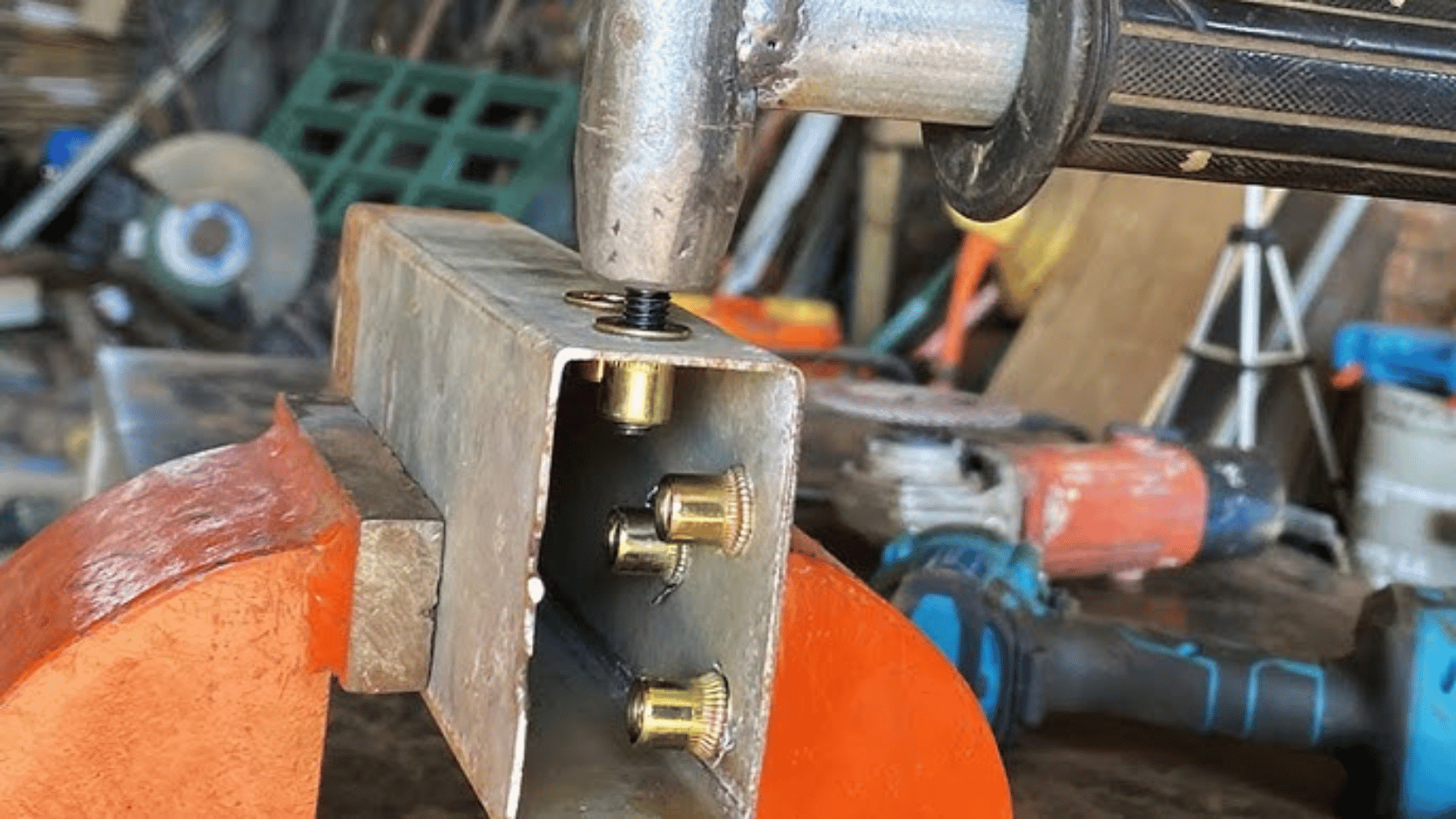

4. Hướng dẫn sử dụng & lắp đặt Tán Rút Inox 304
4.1. Kiểm tra trước khi lắp & sử dụng
Kiểm tra đúng mã, kích thước ren, đường kính lỗ yêu cầu, dải độ dày tấm và tình trạng ren của tán. Bề mặt lỗ cần sạch, không có ba via làm cản trở việc đặt đầu tán.
4.2. Chuẩn bị
Chuẩn bị lỗ đúng kích thước theo bảng thông số của model và dụng cụ cấy tán rút có mandrel, đầu tỳ phù hợp với cỡ ren. Không nên dùng một bộ mandrel hoặc đầu tỳ cho nhiều kích thước khác nhau nếu dụng cụ không được thiết kế cho việc đó.
4.3. Lắp đặt & sử dụng
Vặn tán rút vào mandrel đúng chiều, đưa thân tán vào lỗ đã chuẩn bị và bảo đảm phần đầu tán tiếp xúc đúng với bề mặt tấm. Giữ dụng cụ thẳng với bề mặt, sau đó vận hành dụng cụ để kéo thân tán biến dạng và tạo điểm neo phía sau tấm. Khi quá trình cài đặt hoàn tất, tháo mandrel ra khỏi ren của tán.
4.4. Kiểm tra sau khi lắp
Kiểm tra đầu tán đã nằm đúng vị trí, không bị nghiêng hoặc lỏng. Sau khi cài đặt, ren phải sạch và có thể tiếp nhận vít hoặc bu lông tương ứng mà không bị cản trở. Nếu tán bị xoay, trượt hoặc biến dạng bất thường, cần dừng sử dụng và kiểm tra lại kích thước lỗ, dải độ dày tấm, dụng cụ và phương pháp cài đặt.
5. Những lỗi thường gặp khi sử dụng Tán Rút Inox 304
- Chọn đúng cỡ ren nhưng sai đường kính lỗ.
- Dùng model có dải độ dày tấm không phù hợp với vật liệu thực tế.
- Không làm sạch hoặc loại bỏ ba via trước khi lắp.
- Vặn lệch ren giữa tán và mandrel.
- Không dùng đúng mandrel hoặc đầu tỳ theo cỡ ren.
- Đặt dụng cụ lệch khỏi phương của lỗ khiến đầu tán không ngồi phẳng.
- Chỉ kiểm tra kích thước ren mà không đối chiếu mã và các thông số còn lại.
- Thay thế model khác mà chưa kiểm tra khả năng tương thích với tấm và mối ghép hiện có.
Sai kích thước lỗ, sai dải độ dày và cài đặt không đúng có thể khiến tán không tạo được cơ cấu neo ổn định hoặc phát sinh hiện tượng xoay, kéo tuột hay hư ren. Các tài liệu hướng dẫn lắp đặt rivet nut đều nhấn mạnh việc chọn đúng lỗ, đúng dải làm việc và kiểm tra trạng thái sau khi cài đặt.
6. Tán Rút Inox 304 có bị xoay sau khi lắp không?
Có thể xảy ra nếu lỗ lắp, kiểu thân hoặc quá trình cài đặt không phù hợp. Tán rút cần tạo được sự liên kết cơ học đúng giữa thân tán và vật liệu nền; vì vậy việc chọn đúng kích thước lỗ, dải độ dày tấm và thiết kế thân là rất quan trọng. Sau khi lắp, cần kiểm tra tán không bị xoay và ren vẫn hoạt động bình thường. Với ứng dụng yêu cầu khả năng chống xoay cao, nên lựa chọn thiết kế thân phù hợp theo catalogue của nhà sản xuất thay vì chỉ tăng kích thước ren.
