Tán Ren Trái là loại đai ốc có phần ren trong được gia công theo chiều xoắn trái, dùng để tạo mối ghép với bu lông, ty ren hoặc trục có ren trái tương ứng. Khác với tán ren phải thông thường, tán ren trái được siết bằng cách xoay ngược chiều kim đồng hồ và tháo theo chiều kim đồng hồ. Loại tán này thường xuất hiện trong các cụm máy có chuyển động quay, rung động hoặc cơ cấu mà chiều lực tác động có thể làm đai ốc ren phải bị nới lỏng.
Khi lựa chọn Tán Ren Trái, yếu tố quan trọng nhất không chỉ là kích thước M4, M6, M8, M10, M12... mà còn là chiều ren, bước ren, vật liệu, cấp bền, tiêu chuẩn và kích thước lắp. Người mua dễ nhầm tán ren trái với tán ren phải có cùng kích thước danh nghĩa. Với các mã ren nhuyễn, vật liệu inox hoặc trường hợp thay thế linh kiện đang có, cần đối chiếu catalogue, bản vẽ hoặc datasheet của đúng model trước khi chốt sản phẩm.
1. Tán Ren Trái là gì?

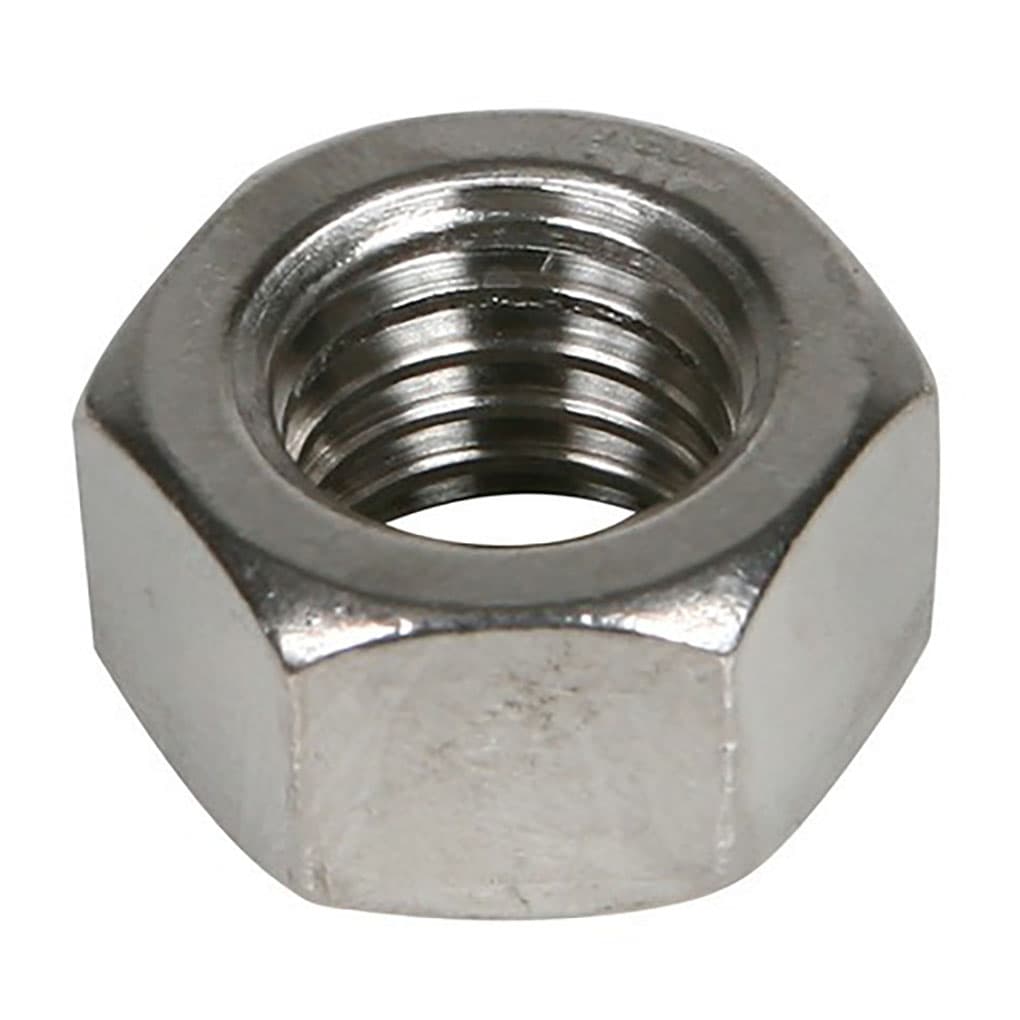

Tán Ren Trái, còn gọi là đai ốc ren trái hoặc left-hand thread nut, là đai ốc có ren trong được tạo theo hướng xoắn ngược với ren phải thông dụng. Khi nhìn từ phía thao tác, tán ren trái được siết bằng cách xoay ngược chiều kim đồng hồ; muốn tháo ra thì xoay theo chiều kim đồng hồ. Đây là điểm nhận diện quan trọng nhất để phân biệt với tán ren phải.
Về hình dạng, tán ren trái có thể giống tán lục giác thông thường với thân sáu cạnh và lỗ ren ở giữa. Điểm khác biệt nằm ở hướng của đường ren bên trong, không phải ở hình dáng bên ngoài. Vì vậy, hai loại tán có thể có cùng đường kính, cùng kích thước khóa và hình dạng tương tự nhưng không thể dùng thay thế cho nhau nếu một bên là ren trái và bên còn lại là ren phải.
Tán ren trái được sử dụng trong những ứng dụng mà chuyển động quay hoặc lực tác động có xu hướng làm một mối ghép ren phải thông thường tự nới lỏng. Việc dùng chiều ren ngược giúp lực quay trong điều kiện thích hợp tác động theo hướng làm mối ghép chặt hơn thay vì tháo ra. Nguyên lý này thường được áp dụng trên một số cụm trục quay, cơ cấu máy và các bộ phận cần kiểm soát hướng tháo lỏng.
2. Các dòng Tán Ren Trái phổ biến
Tán Ren Trái được phân biệt chủ yếu theo vật liệu, kích thước ren, bước ren và quy cách. Không nên xem mọi size khác nhau là các thiết kế hoàn toàn riêng biệt nếu cấu tạo và chức năng của sản phẩm không thay đổi.
2.1. Phân loại theo vật liệu
Các sản phẩm trên thị trường có thể được sản xuất từ thép hoặc thép không gỉ (inox). Tán thép có thể đi kèm các cấp bền hoặc xử lý bề mặt khác nhau tùy mã. Tán inox như inox 304 hoặc inox 316 được lựa chọn khi mối ghép cần cân nhắc khả năng chống ăn mòn của vật liệu.
Không nên chỉ dựa vào tên vật liệu để đánh giá sản phẩm phù hợp cho một môi trường cụ thể. Khả năng chống ăn mòn và cơ tính cần được đối chiếu với điều kiện làm việc cũng như thông số của đúng mã sản phẩm.
2.2. Phân loại theo kích thước và bước ren
Tán ren trái có nhiều kích thước theo hệ mét. Ký hiệu như M6, M8, M10 hoặc M12 thể hiện đường kính danh nghĩa của ren, nhưng chưa đủ để xác định toàn bộ quy cách. Người mua còn phải kiểm tra bước ren, đặc biệt khi lựa chọn ren nhuyễn.
2.3. Phân loại theo tiêu chuẩn và quy cách
Tán lục giác ren trái thường được sản xuất dựa trên quy cách của đai ốc lục giác, trong đó DIN 934 là một tham chiếu phổ biến; tiêu chuẩn này hiện đã được thay thế bởi ISO 4032 đối với đai ốc lục giác tương ứng, nhưng sản phẩm thương mại vẫn có thể được gọi theo DIN 934. Khi đặt hàng, cần ưu tiên tiêu chuẩn được công bố cho đúng mã thay vì tự quy đổi giữa các tiêu chuẩn.
3. Cách chọn Tán Ren Trái đúng
Điểm khác biệt lớn nhất giữa Tán Ren Trái và tán thông thường nằm ở hướng ren. Vì vậy, quy trình lựa chọn phải bắt đầu từ chuyển động của cụm máy và loại ren trên chi tiết đối ứng, sau đó mới xác định size, bước ren, vật liệu và các thông số còn lại. Chỉ cần nhầm chiều ren, sản phẩm sẽ không thể lắp đúng dù các kích thước khác có thể giống nhau.
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước tiên cần xác định tại sao mối ghép lại cần sử dụng ren trái thay vì ren phải. Đây là loại tán phục vụ cho các ứng dụng đặc thù, thường liên quan đến chuyển động quay, rung động hoặc lực tác động theo một chiều nhất định. Trong một số cơ cấu quay, nếu sử dụng ren phải tại vị trí không phù hợp, lực quay có thể tạo xu hướng tháo tán; ren trái được lựa chọn để thay đổi chiều tác động của chuyển động đó lên mối ghép.
Cần xác định vị trí lắp, chiều quay của trục hoặc cụm chuyển động, tần suất hoạt động và mức độ rung động. Không nên mặc định rằng cứ có rung là phải dùng tán ren trái. Ren trái chỉ phù hợp khi hướng chuyển động và thiết kế mối ghép thực sự yêu cầu chiều ren này.
Nếu sản phẩm dùng trong máy móc chuyên dụng hoặc thay thế một linh kiện hiện có, tốt nhất nên lấy mã cũ, bản vẽ hoặc thông số của cụm máy làm cơ sở. Cách này giúp tránh tình trạng chọn nhầm chiều ren chỉ vì tên sản phẩm hoặc hình dạng bên ngoài.
3.2. Chọn theo kích thước và thông số kỹ thuật
Sau khi xác định cần dùng ren trái, bước tiếp theo là xác định kích thước. Có bốn thông tin cần kiểm tra trước tiên: size ren, bước ren, kích thước khóa và chiều cao/độ dày tán.
| Thông số | Ý nghĩa khi lựa chọn |
| Size ren | Xác định đường kính danh nghĩa của ren trong và phải tương thích với ren ngoài. |
| Chiều ren | Xác định tán là ren trái hay ren phải; đây là điều kiện bắt buộc để lắp đúng. |
| Bước ren | Quyết định khả năng ăn khớp với bu lông, ty ren hoặc trục ren trái tương ứng.ítt |
| Kích thước khóa | Quyết định loại cờ lê hoặc đầu tuýp dùng để siết tán. |
| Chiều cao/độ dày | Ảnh hưởng đến không gian lắp đặt và phần ren có thể ăn khớp trong mối ghép. |
Size ren phải được kiểm tra cùng chiều ren. Ví dụ, một tán M12 ren trái và một tán M12 ren phải có thể cùng đường kính danh nghĩa nhưng không thể ghép với cùng một loại bu lông. Chiều ren là thông tin bắt buộc, không phải thông số phụ.

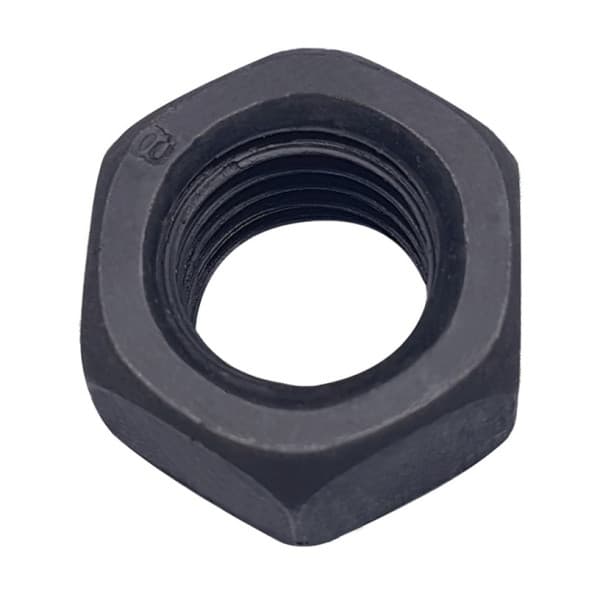

Bước ren cũng cần được xác nhận riêng. Cùng là M16 nhưng M16 ren nhuyễn và M16 ren có bước khác sẽ không thể xem là một mã tương đương. Trên thực tế, danh mục Tán Ren Trái có cả những mã được xác định rõ dạng M16×1.5 ren nhuyễn, cho thấy bước ren có thể là yếu tố phân biệt trực tiếp giữa các model.
Đối với những mối ghép cần thay thế chính xác, không nên đo một kích thước rồi suy ra toàn bộ quy cách. Cần đối chiếu ren thực tế với catalogue hoặc bản vẽ kỹ thuật của sản phẩm.
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Vật liệu cần được lựa chọn dựa trên cả yêu cầu cơ học và môi trường làm việc. Tán thép có thể phù hợp với các mối ghép cơ khí yêu cầu độ bền và chi phí hợp lý, trong khi các phiên bản inox được cân nhắc khi khả năng chống ăn mòn là yêu cầu quan trọng.
Trong danh mục Tán Ren Trái thực tế có các lựa chọn inox 304, inox 316 và thép với các quy cách khác nhau. Điều đó có nghĩa là không thể dùng một thông số vật liệu duy nhất để đại diện cho toàn bộ sản phẩm.
Nếu mối ghép chịu tải hoặc làm việc trong điều kiện khắc nghiệt, cần đối chiếu cấp bền của đúng model. Không nên lấy cấp bền của một mã thép để áp dụng cho tán inox hoặc một mã có kích thước khác.
Về tiêu chuẩn, nếu hồ sơ kỹ thuật yêu cầu DIN 934, ISO 4032 hoặc một quy cách cụ thể khác, cần kiểm tra trực tiếp tài liệu của nhà sản xuất. DIN 934 và ISO 4032 có liên hệ về dạng đai ốc lục giác nhưng không nên tự coi mọi sản phẩm ghi hai ký hiệu này là hoàn toàn giống nhau nếu chưa kiểm tra kích thước và yêu cầu của ứng dụng.
3.4. Chọn theo thiết kế và khả năng làm việc
Đây là bước cần thiết khi Tán Ren Trái được sử dụng trong cụm có chuyển động. Cần xác định chiều quay thực tế của trục và xem lực tác động lên tán có xu hướng siết hay tháo mối ghép.
Nguyên tắc của ren trái không nằm ở việc “khóa ren” theo cách của tán tự hãm. Thay vào đó, hướng ren được lựa chọn sao cho chuyển động quay trong điều kiện thiết kế không làm mối ghép bị tháo theo chiều bất lợi. Đây là lý do ren trái thường được sử dụng ở một số cụm quay hoặc cơ cấu có lực tác động theo chiều đặc thù.
Vì vậy, khi chọn sản phẩm, cần phân biệt rõ chiều quay danh nghĩa của máy và chiều chuyển động thực tế tại vị trí tán. Không nên chỉ nhìn vào hướng quay của toàn bộ thiết bị mà bỏ qua chiều truyền lực tại chính mối ghép đang cần lắp.
Nếu hệ thống thay đổi chiều quay, làm việc hai chiều hoặc chịu tải động phức tạp, cần đánh giá lại giải pháp liên kết thay vì mặc định rằng ren trái luôn chống nới lỏng trong mọi trường hợp.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi đặt hàng, cần kiểm tra tán có khớp hoàn toàn với chi tiết ren ngoài hay không. Danh sách đối chiếu nên gồm chiều ren, size ren, bước ren, vật liệu, tiêu chuẩn, kích thước khóa và chiều cao tán.
Đối với sản phẩm thay thế, cần đối chiếu cả mã sản phẩm cũ nếu có. Một tán M12 ren trái không thể thay bằng tán M12 ren phải chỉ vì đường kính giống nhau. Tương tự, không nên thay M16×1.5 bằng một mã M16 khác nếu bước ren không trùng khớp.
Đặc biệt, khi mua theo ảnh hoặc tên gọi trên thị trường, nên kiểm tra lại chữ LH, LHT hoặc “Left Hand” nếu nhà sản xuất sử dụng các ký hiệu này. Một số sản phẩm ren trái được đánh dấu riêng để tránh nhầm với phiên bản ren phải.
Trước khi chốt mã, nên xác nhận: tên sản phẩm → loại ren trái → size → bước ren → vật liệu → tiêu chuẩn → kích thước chính → model/mã sản phẩm. Nếu một trong các thông tin trên chưa rõ, chưa nên kết luận hai sản phẩm có thể thay thế cho nhau.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Catalogue hoặc datasheet đặc biệt cần thiết khi có nhiều mã gần giống nhau, có cả ren thô và ren nhuyễn, nhiều vật liệu hoặc nhiều cấp bền. Tài liệu kỹ thuật cũng nên được dùng khi cần thay thế linh kiện theo bản vẽ hoặc yêu cầu của nhà sản xuất máy.
Các lỗi thực tế dễ xảy ra gồm chọn sai chiều ren, chỉ dựa vào size mà quên bước ren, nhầm ren trái với ren phải, chọn vật liệu không phù hợp với môi trường hoặc thay thế một mã chỉ vì hình dạng bên ngoài tương tự. Một lỗi khác là nhìn chiều quay của máy nhưng không xác định đúng chiều tác động của lực tại vị trí mối ghép.
Nhu cầu sử dụng → xác định chiều quay và hướng lực → xác định cần ren trái → kiểm tra size và bước ren → chọn vật liệu/cấp bền/tiêu chuẩn → kiểm tra kích thước lắp → đối chiếu với chi tiết ren ngoài → kiểm tra catalogue/datasheet → xác nhận đúng mã trước khi mua.
4. Hướng dẫn sử dụng & lắp đặt Tán Ren Trái
4.1. Kiểm tra trước khi lắp & sử dụng
Kiểm tra đúng loại ren trái, size, bước ren và vật liệu của tán. Đồng thời xác nhận bu lông, ty ren hoặc trục ren đi kèm cũng sử dụng ren trái tương ứng.
4.2. Chuẩn bị
Chuẩn bị cờ lê hoặc đầu tuýp có kích thước phù hợp với phần lục giác. Làm sạch ren và kiểm tra bề mặt tiếp xúc trước khi lắp.
4.3. Lắp đặt & sử dụng
Đưa tán vào ren và bắt đầu vặn bằng tay để kiểm tra khả năng ăn ren. Với tán ren trái, thao tác siết được thực hiện bằng cách xoay ngược chiều kim đồng hồ. Khi ren đã ăn khớp bình thường, tiếp tục siết bằng dụng cụ phù hợp theo yêu cầu kỹ thuật của mối ghép.
Không nên dùng lực lớn ngay từ đầu nếu tán không vào ren thuận lợi. Cảm giác “không đúng chiều” là lỗi dễ xảy ra với người đã quen thao tác bằng tán ren phải.
4.4. Kiểm tra sau khi lắp
Sau khi lắp, cần kiểm tra tán đã ăn đúng ren, nằm đúng vị trí và không có dấu hiệu kẹt hoặc lệch ren. Với các cụm quay, cần kiểm tra lại chiều quay thực tế của thiết bị và tình trạng mối ghép theo quy trình kỹ thuật của máy.
5. Những lỗi thường gặp khi sử dụng Tán Ren Trái
- Nhầm chiều ren: dùng tán ren phải cho vị trí yêu cầu ren trái hoặc ngược lại.
- Chỉ chọn theo size: M10, M12, M16... chưa đủ để xác định sản phẩm nếu chưa kiểm tra bước ren.
- Không kiểm tra chiều quay: chọn ren trái mà không đánh giá hướng tác động của lực có thể làm giải pháp liên kết không đạt mục đích.
- Ép tán khi ren không khớp: có thể gây hỏng ren trong hoặc ren ngoài.
- Thay thế theo hình dạng: hai tán có thể giống nhau về hình thức nhưng khác chiều ren, bước ren, vật liệu hoặc tiêu chuẩn.
- Không đối chiếu mã: dễ chọn nhầm giữa các model có cùng đường kính nhưng khác bước ren hoặc vật liệu.
6. Tán Ren Trái có thể thay bằng Tán Ren Phải cùng kích thước không?
Không thể thay thế trực tiếp chỉ dựa trên kích thước danh nghĩa. Tán ren trái và tán ren phải có hướng ren ngược nhau nên phải đi cùng chi tiết ren ngoài tương ứng. Dù cùng là M12 hoặc M16, nếu một bên là ren trái và bên còn lại là ren phải thì hai sản phẩm không tương thích. Khi thay thế, cần xác nhận đồng thời chiều ren, size, bước ren và yêu cầu làm việc của mối ghép trước khi lựa chọn.
