Lông Đền Không Răng: Cấu Tạo, Ứng Dụng và Hướng Dẫn Lắp Đặt Chi Tiết
Tán Lông Đền Không Răng là gì?
Tán lông đền không răng (Flange Nuts Without Serration), còn được biết đến với các tên gọi như tán khía không răng, đai ốc mặt bích không răng, là một loại đai ốc có mặt bích phẳng, không có các gờ răng cưa. Đây là một chi tiết cơ khí quan trọng, thường được sử dụng trong ngành lắp ráp và chế tạo máy móc, giúp tăng độ bám và phân bổ lực siết đều trên bề mặt tiếp xúc.
Theo tiêu chuẩn DIN 6923, tán lông đền không răng thường được sản xuất từ thép có cấp bền 8.8 hoặc 10.9, đôi khi là inox, tùy theo yêu cầu sử dụng, đảm bảo khả năng chịu lực cao và giảm nguy cơ lỏng mối ghép trong quá trình vận hành. Nhờ vật liệu chất lượng cùng quy trình sản xuất nghiêm ngặt, sản phẩm có độ bền cơ học tốt, khả năng chống mài mòn cao, phù hợp cho các ứng dụng trong cơ khí chế tạo, lắp ráp ô tô, xe máy, và các công trình xây dựng yêu cầu độ ổn định cao.
Cấu tạo
1. Cấu tạo chi tiết của tán lông đền không răng
Tán khía không răng có thiết kế gồm ba bộ phận chính, mỗi bộ phận đảm nhận một vai trò quan trọng giúp tối ưu hóa quá trình lắp ráp và đảm bảo độ bền vững của kết cấu:
- Thân đai ốc (Nut Body)
- Có hình lục giác, giúp dễ dàng siết chặt hoặc tháo lắp bằng cờ lê, mỏ lết hoặc khẩu tuýp.
- Bề mặt có thể được mạ kẽm điện phân, mạ kẽm nhúng nóng hoặc phủ chống gỉ để tăng độ bền và chống ăn mòn trong môi trường khắc nghiệt.
- Được gia công chính xác để đảm bảo sự ăn khớp hoàn hảo với bu lông hoặc thanh ren tương ứng.
- Mặt bích phẳng (Flat Flange)
- Thiết kế mặt bích rộng, phẳng và không có răng cưa, giúp phân bố lực đều trên bề mặt tiếp xúc.
- Công dụng của mặt bích:
- Tăng diện tích tiếp xúc, giảm áp lực lên bề mặt lắp ráp, tránh hư hỏng vật liệu.
- Loại bỏ nhu cầu sử dụng thêm long đền (washer), giúp tối ưu hóa chi phí và giảm thời gian lắp đặt.
- Giữ cố định mối ghép, đặc biệt hữu ích trong các ứng dụng có rung động nhẹ hoặc tải trọng vừa phải.
- Lỗ ren (Threaded Hole)
- Là phần lỗ có ren bên trong, được gia công theo tiêu chuẩn kỹ thuật chính xác để đảm bảo độ ăn khớp hoàn hảo với bu lông hoặc trục ren ngoài.
- Công dụng chính:
- Tạo liên kết chắc chắn giữa các chi tiết, giúp truyền tải lực hiệu quả và đảm bảo mối ghép không bị lỏng khi chịu tác động.
- Đảm bảo tháo lắp dễ dàng, giúp thuận tiện trong bảo trì, sửa chữa hoặc thay thế linh kiện.
- Tăng cường độ bền của mối ghép, hạn chế hiện tượng tuột ren hoặc mất kết nối trong điều kiện làm việc khắc nghiệt.
3. Tiêu chuẩn kỹ thuật của tán lông đền không răng
Sản phẩm này được sản xuất theo các tiêu chuẩn kỹ thuật phổ biến để đảm bảo chất lượng và phù hợp với nhiều ứng dụng công nghiệp khác nhau:
- DIN 6923:
- Đây là tiêu chuẩn Đức quy định kích thước, độ bền và vật liệu sản xuất của đai ốc mặt bích.
- Áp dụng cho các mối ghép cần độ chắc chắn cao mà không cần sử dụng long đền.
- Kích thước phổ biến: M6, M8, M10, M12, M16.
- Chất liệu: Thép cấp bền 8.8, 10.9 hoặc inox 304, inox 316.
Vật liệu
Tán khía không răng được sản xuất từ nhiều loại vật liệu khác nhau nhằm đáp ứng đa dạng nhu cầu sử dụng trong các môi trường làm việc khác nhau. Mỗi loại vật liệu có những đặc điểm riêng biệt về độ bền, khả năng chống ăn mòn, chịu lực và mức giá.
1. Các loại vật liệu phổ biến và đặc điểm
Dưới đây là bảng so sánh các loại vật liệu thường được sử dụng để chế tạo tán lông đền không răng:
Vật liệu
Đặc điểm chính
Ưu điểm
Nhược điểm
Ứng dụng phổ biến
Thép carbon (Cấp bền 8.8, 10.9, 12.9)
Chứa thành phần sắt (Fe) và carbon (C), có độ cứng cao
- Chịu lực tốt, bền bỉ
- Giá thành hợp lý
- Không có khả năng chống ăn mòn tự nhiên
- Cần lớp phủ bảo vệ
Kết cấu thép, lắp ráp cơ khí, công nghiệp nặng
Thép không gỉ (Inox 201, 304, 316)
Chứa thành phần Cr (Crom) ≥ 10.5%, giúp chống gỉ
- Chống ăn mòn tốt
- Độ bền cao
- Giá thành cao hơn so với thép carbon
- Cứng hơn, khó gia công hơn
Công trình ngoài trời, môi trường ẩm, thực phẩm, y tế
Thép hợp kim
Hợp kim của sắt với các nguyên tố như Ni, Mo, Cr
- Chịu nhiệt, chịu lực tốt
- Độ bền cao hơn thép thường
- Giá cao hơn thép carbon
- Trọng lượng nặng hơn
Cơ khí chính xác, công trình xây dựng, công nghiệp
Nhôm (Aluminum)
Kim loại nhẹ, độ bền tương đối
- Nhẹ, dễ gia công
- Không bị gỉ sét
- Không chịu lực cao như thép
- Giá cao hơn thép carbon
Lắp ráp thiết bị điện, công nghiệp nhẹ
Đồng thau (Brass)
Hợp kim của đồng (Cu) và kẽm (Zn)
- Chống ăn mòn tốt
- Độ bền cơ học cao
- Giá thành cao hơn thép
- Dễ bị oxy hóa nếu không xử lý bề mặt
Ngành điện, trang trí nội thất, hệ thống nước
2. Đặc điểm các lớp xử lý bề mặt
Để tăng độ bền, khả năng chống ăn mòn và nâng cao tính thẩm mỹ, tán lông đền không răng thường được xử lý bề mặt bằng các phương pháp sau:
Loại xử lý bề mặt
Đặc điểm
Ưu điểm
Nhược điểm
Mạ kẽm điện phân (Zinc plating)
Phủ một lớp kẽm mỏng lên bề mặt
- Chống ăn mòn nhẹ
- Tăng tính thẩm mỹ
- Lớp phủ mỏng, dễ bị ăn mòn trong môi trường ẩm ướt hoặc hóa chất
Mạ kẽm nhúng nóng (Hot-dip galvanizing)
Nhúng toàn bộ sản phẩm vào kẽm nóng chảy
- Chống ăn mòn tốt hơn mạ điện phân
- Phù hợp môi trường ngoài trời
- Lớp kẽm dày, bề mặt hơi sần sùi
- Giá thành cao hơn
Mạ niken (Nickel plating)
Phủ một lớp niken mỏng lên bề mặt
- Chống ăn mòn tốt
- Tạo độ bóng đẹp
- Chi phí cao hơn mạ kẽm
- Không phù hợp với tải trọng lớn
Phủ Dacromet
Phủ lớp hợp kim nhôm-kẽm-chromate
- Chống oxy hóa tốt
- Không ảnh hưởng ren
- Giá thành cao hơn so với mạ kẽm điện phân
Thụ động hóa inox (Passivation)
Loại bỏ tạp chất và oxit sắt trên inox
- Tăng cường khả năng chống ăn mòn
- Giữ nguyên màu sắc inox
- Chỉ áp dụng cho thép không gỉ
3. Mức giá các loại vật liệu
Giá thành của tán lông đền không răng phụ thuộc vào loại vật liệu, tiêu chuẩn sản xuất và phương pháp xử lý bề mặt. Dưới đây là một ước tính chung về mức giá theo vật liệu:
Vật liệu
Mức giá tương đối (so với thép carbon)
Độ bền/công dụng
Thép carbon (Cấp bền 8.8, 10.9, 12.9)
Thấp
Giá thấp nhất, phù hợp với môi trường không yêu cầu chống ăn mòn cao
Thép không gỉ (Inox 201, 304, 316)
Trung bình
Giá cao hơn, bền, chống gỉ tốt, phù hợp với môi trường khắc nghiệt
Thép hợp kim
Trung bình
Giá trung bình, chịu lực cao, dùng trong kết cấu lớn
Nhôm (Aluminum)
Cao
Giá cao, nhẹ, phù hợp lắp ráp thiết bị điện, công nghiệp nhẹ
Đồng thau (Brass)
Rất cao
Giá cao nhất, chống oxy hóa tốt, chủ yếu dùng trong ngành điện và trang trí
Bảng sản phẩm thông dụng
Tên sản phẩm
Size
Chiều dài đường kính
Bước ren
Vật liệu
Xử lý bề mặt
Chiều ren
Khóa
Độ dày
Đường kính ngoài
Tán Lông Đền Không Răng M3
M3
5.5 mm
0.5 mm
Thép 8.8
Mạ Kẽm
Ren Phải
5.5 mm
4 mm
10 mm
Tán Lông Đền Không Răng M4
M4
7 mm
0.7 mm
Thép 8.8
Mạ Kẽm
Ren Phải
7 mm
5 mm
12 mm

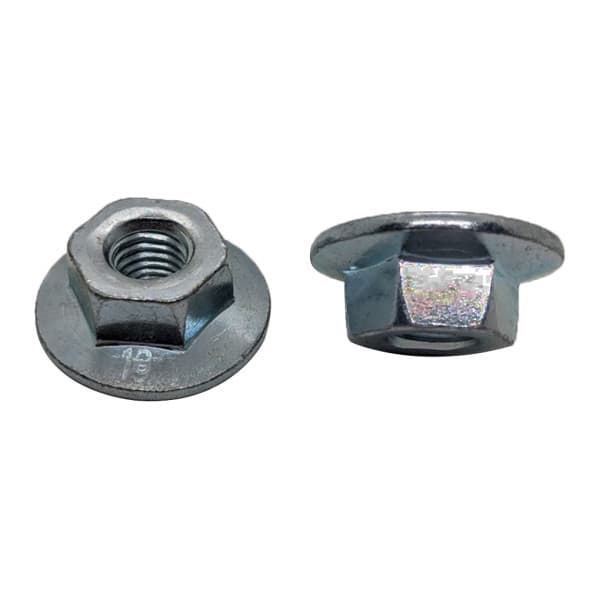

Tán Lông Đền Không Răng M5
M5
8 mm
0.8 mm
Thép 8.8
Mạ Kẽm
Ren Phải
8 mm
5 mm
11.8 mm
Tán Lông Đền Không Răng M5
M5
8 mm
0.8 mm
Thép 8.8
Mạ Kẽm
Ren Phải
8 mm
6 mm
15 mm
Tán Lông Đền Không Răng M6
M6
10 mm
1 mm
Thép 8.8
Mạ Kẽm
Ren Phải
10 mm
6 mm
14.2 mm
Tán Lông Đền Không Răng M6
M6
10 mm
1 mm
Thép 8.8
Mạ Kẽm
Ren Phải
10 mm
7.5 mm
18 mm
Tán Lông Đền Không Răng M8
M8
13 mm
1.25 mm
Thép 8.8
Mạ Kẽm
Ren Phải
13 mm
8 mm
17.9 mm
Tán Lông Đền Không Răng M8
M8
13 mm
1.25 mm
Thép 8.8
Mạ Kẽm
Ren Phải
13 mm
9.7 mm
23 mm
Tán Lông Đền Không Răng M10
M10
15 mm
1.5 mm
Thép 8.8
Mạ Kẽm
Ren Phải
15 mm
10 mm
21.8 mm
Tán Lông Đền Không Răng M10
M10
17 mm
1.5 mm
Thép 8.8
Mạ Kẽm
Ren Phải
17 mm
12 mm
28 mm
Tán Lông Đền Không Răng M12
M12
18 mm
1.75 mm
Thép 8.8
Mạ Kẽm
Ren Phải
18 mm
12 mm
26 mm
Phân loại theo hình dạng:
- Tán Lông Đền Không Răng: Có phần đế trơn, không có răng cưa, giúp phân bố lực đều trên bề mặt tiếp xúc. Loại này phù hợp với các bề mặt mềm hoặc có lớp sơn phủ, tránh làm hỏng lớp bảo vệ và giảm nguy cơ trầy xước vật liệu khi siết chặt.
- Tán Lông Đền Có Răng: Phần đế có các răng cưa nhỏ, giúp tăng độ bám vào bề mặt vật liệu, chống xoay và giảm nguy cơ lỏng đai ốc do rung động. Loại này thường được sử dụng trên bề mặt kim loại hoặc các vị trí yêu cầu độ cố định cao.
Phân loại theo kích thước (Size)
Tán lông đền không răng có nhiều kích thước khác nhau, thường được phân chia theo hệ đo Metric (hệ mét) và Inch.
(a) Hệ Metric (mm):
Tán lông đền không răng có các kích thước phổ biến theo hệ mét từ M3 đến M48, cụ thể:
- Kích thước nhỏ: M3, M4, M5, M6, M8
- Kích thước trung bình: M10, M12, M14, M16, M20
- Kích thước lớn: M24, M30, M36, M42, M48
Ứng dụng:
- M3 → M8: Dùng trong lắp ráp linh kiện điện tử, thiết bị dân dụng
- M10 → M20: Dùng trong cơ khí, lắp ráp máy móc
- M24 → M48: Dùng trong kết cấu thép, công trình xây dựng
(b) Hệ Inch:
Ngoài hệ mét, tán lông đền không răng còn có kích thước theo hệ Inch, chia thành 2 dạng chính:
- Dạng số (#):
- #0, #1, #2, #4, #6, #8, #10, #12
- Tương ứng với đường kính từ 0.060 inch đến 0.216 inch
- Ứng dụng: Chủ yếu dùng trong ngành điện, điện tử, cơ khí chính xác
- Dạng phân số:
- 1/4 inch (0.25 inch), 5/16 inch, 3/8 inch, 7/16 inch, 1/2 inch, 5/8 inch, 3/4 inch, 7/8 inch, 1 inch, 1-1/4 inch, 1-1/2 inch
- Ứng dụng: Dùng trong máy móc công nghiệp, lắp ráp ô tô, hàng không
4.3. Phân loại theo độ dày
Mặc dù tán lông đền không có chiều dài cố định như bulong, nhưng độ dày lại có sự khác biệt theo từng loại:
Loại
Độ dày phổ biến
Ứng dụng
Tán mỏng (Thin Washer)
0.5mm - 1.5mm
Dùng cho các chi tiết nhỏ, linh kiện điện tử
Tán tiêu chuẩn (Standard Washer)
1.6mm - 3mm
Sử dụng trong ngành cơ khí, lắp ráp thông thường
Tán dày (Thick Washer)
3mm - 6mm
Dùng trong công trình xây dựng, kết cấu thép
Tán siêu dày (Heavy-Duty Washer)
> 6mm
Lắp ráp các hệ thống chịu lực lớn, cầu đường
Ưu điểm
- Tán lông đền không răng giúp phân bổ lực siết đều trên bề mặt, bảo vệ vật liệu không bị lún hoặc biến dạng, đặc biệt quan trọng với các chi tiết làm từ kim loại mềm như nhôm hoặc đồng. Ngoài ra, nó cũng góp phần ổn định mối ghép, giảm nguy cơ tự tháo lỏng khi chịu tác động rung động nhẹ, tuy không hiệu quả bằng các loại lông đền chống xoay chuyên dụng.
- Về độ bền, tán lông đền làm từ inox 304 hoặc 316 có khả năng chống ăn mòn tốt, phù hợp với môi trường ẩm hoặc hóa chất. Trong khi đó, loại thép carbon mạ kẽm có giá thành thấp hơn, nhưng vẫn đảm bảo độ bền trong điều kiện thông thường.
- Sản phẩm này có kích thước đa dạng, từ hệ mét đến hệ inch, dễ dàng lựa chọn và sử dụng mà không cần công cụ chuyên biệt, giúp tiết kiệm thời gian lắp đặt và bảo trì.
Nhược điểm
- Tán lông đền không răng không có cơ chế chống xoay hiệu quả như loại có răng cưa hay vênh, nên trong môi trường rung động mạnh, mối ghép có thể bị lỏng theo thời gian. Nếu cần độ ổn định cao, nên kết hợp với keo khóa ren hoặc đai ốc chống lỏng.
- Ngoài ra, giá thành có thể cao hơn tùy vào vật liệu. Inox 316 chống ăn mòn tốt nhưng đắt hơn thép mạ kẽm. Việc lựa chọn sai kích thước cũng ảnh hưởng đến hiệu quả sử dụng, nếu quá nhỏ sẽ không bảo vệ bề mặt tốt, quá lớn lại chiếm nhiều không gian và giảm tính thẩm mỹ.
Ứng Dụng Thực Tế
Đai ốc mặt bích không răng được ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm:
- Công nghiệp ô tô và xe máy: Tán lông đền không răng được sử dụng trong các cụm chi tiết ngoài trời như hệ thống treo, giá đỡ động cơ và khung gầm. Trong một chiếc xe hơi, tán lông đền được lắp cùng bu lông để phân tán lực siết, giúp tránh làm biến dạng các bề mặt kim loại mỏng hoặc lớp sơn phủ. Ví dụ, trong hệ thống treo của xe, việc dùng lông đền inox 304 giúp ngăn chặn rỉ sét khi tiếp xúc với môi trường ẩm và bụi bẩn.
- Thiết bị thể dục thể thao: Các dụng cụ tập luyện như xà đơn, máy tập chạy bộ ngoài trời thường chịu tải trọng lớn và tác động liên tục. Việc sử dụng tán lông đền không răng giúp phân bổ áp lực đều trên bề mặt các khớp nối, giảm nguy cơ nứt gãy hoặc lỏng lẻo. Ví dụ, trên một thiết bị tập đạp xe ngoài trời, tán lông đền làm từ inox chống gỉ giúp đảm bảo các bộ phận không bị ăn mòn do mưa nắng.
- Xây dựng và kết cấu thép: Trong xây dựng, tán lông đền không răng được dùng trong các mối nối giữa các thanh dầm thép hoặc giàn giáo. Khi lắp ráp kết cấu thép như nhà xưởng hoặc cầu đường, nó giúp bảo vệ bề mặt vật liệu, tránh hiện tượng lún hoặc móp méo khi siết bu lông với lực lớn. Chẳng hạn, trong một công trình nhà tiền chế, sử dụng tán lông đền kết hợp với bu lông cường độ cao giúp gia tăng tuổi thọ và độ ổn định của kết cấu.
Cách lắp đặt/ Hướng dẫn sử dụng sản phẩm
Để đảm bảo hiệu quả và an toàn khi sử dụng tán lông đền không răng, cần thực hiện đúng quy trình lắp đặt theo các bước sau:
1. Chuẩn bị trước khi lắp đặt
- Kiểm tra kích thước và loại tán phù hợp
Trước khi lắp đặt, cần xác định chính xác kích thước của tán lông đền so với bu lông hoặc trục ren. Nếu tán quá nhỏ, nó có thể không vừa hoặc không đủ độ bám. Nếu quá lớn, lực siết không được phân bổ đồng đều, dễ gây lỏng lẻo. - Đảm bảo bề mặt tiếp xúc sạch sẽ
Bề mặt tiếp xúc giữa tán và chi tiết cần được làm sạch để loại bỏ bụi bẩn, dầu mỡ hoặc gỉ sét. Điều này giúp đảm bảo tán có thể bám chặt vào bề mặt, giảm nguy cơ trượt hoặc lỏng lẻo sau thời gian sử dụng.
2. Tiến hành lắp đặt
- Đưa tán vào đúng vị trí
Lắp tán lông đền không răng vào bu lông hoặc trục ren, đảm bảo nó nằm sát bề mặt của chi tiết cần siết. - Siết chặt theo đúng tiêu chuẩn lực
Sử dụng dụng cụ phù hợp như cờ lê, mỏ lết hoặc súng siết để vặn bu lông, đảm bảo lực siết nằm trong ngưỡng khuyến nghị của nhà sản xuất. Không siết quá chặt vì có thể làm biến dạng tán hoặc ren, dẫn đến giảm độ bền của mối ghép.
3. Kiểm tra sau khi lắp đặt
- Xác nhận độ chặt của mối ghép
Kiểm tra bằng tay hoặc dụng cụ đo lực siết để đảm bảo tán không bị lỏng lẻo. - Quan sát sự cố tiềm ẩn
Nếu có dấu hiệu ren bị trượt, bề mặt tán bị biến dạng hoặc mối ghép có độ rơ, cần điều chỉnh ngay để tránh ảnh hưởng đến độ bền của kết cấu. - Bảo dưỡng và kiểm tra định kỳ
Trong quá trình sử dụng, cần kiểm tra định kỳ để phát hiện các dấu hiệu mài mòn, gỉ sét hoặc lỏng lẻo. Nếu cần, có thể thay thế tán mới để đảm bảo hiệu suất hoạt động lâu dài.
