Tán Khía Inox 304 DIN6923 M5

Phân Tích Kỹ Thuật Chi Tiết Tán Khía Inox 304 DIN6923 M5

1. Khái niệm Tán Khía Inox 304 DIN6923 M5 và cơ chế khóa an toàn?

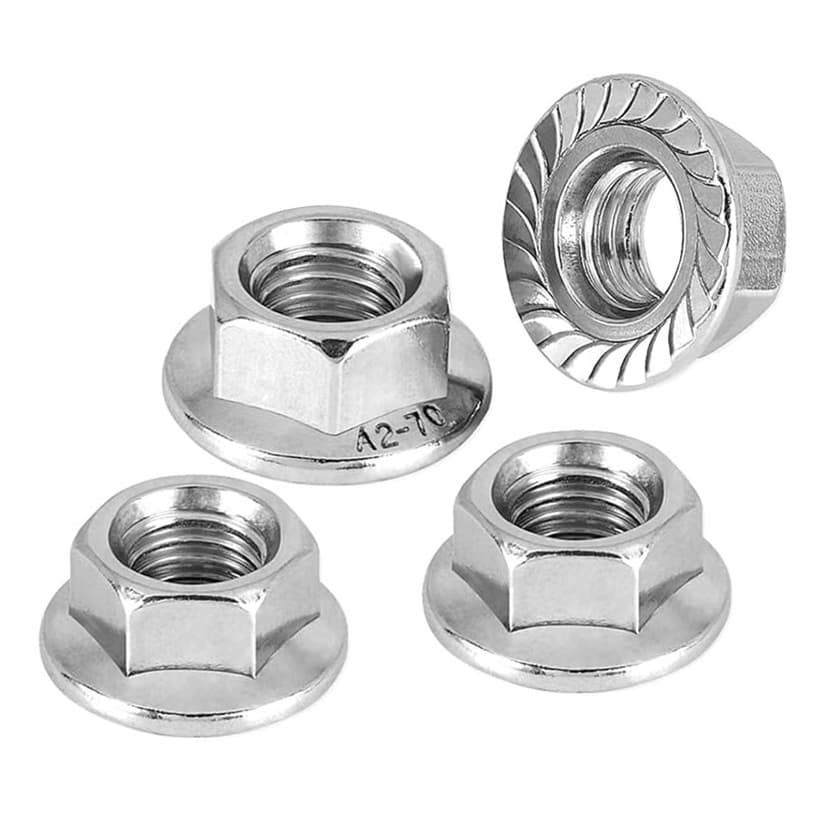

Tán Khía Inox 304 DIN6923 M5 là một biến thể nâng cấp của đai ốc lục giác thông thường, được tích hợp thêm một đĩa vành rộng có mặt đáy nhám (răng cưa). Với kích thước đường kính ren trong là 5mm, linh kiện này đóng vai trò vừa là đai ốc, vừa là vòng đệm chống xoay.

Sản phẩm được chế tạo theo tiêu chuẩn DIN 6923, nổi bật với khả năng tự khóa cơ học. Khi được siết chặt, các răng khía sẽ găm vào bề mặt chi tiết lắp ráp, tạo ra một liên kết bền vững chống lại các tác động rung lắc hoặc va đập mạnh. Điều này cực kỳ quan trọng trong các máy móc công nghiệp và thiết bị vận tải nơi sự lỏng lẻo của bulong có thể dẫn đến sự cố nghiêm trọng.

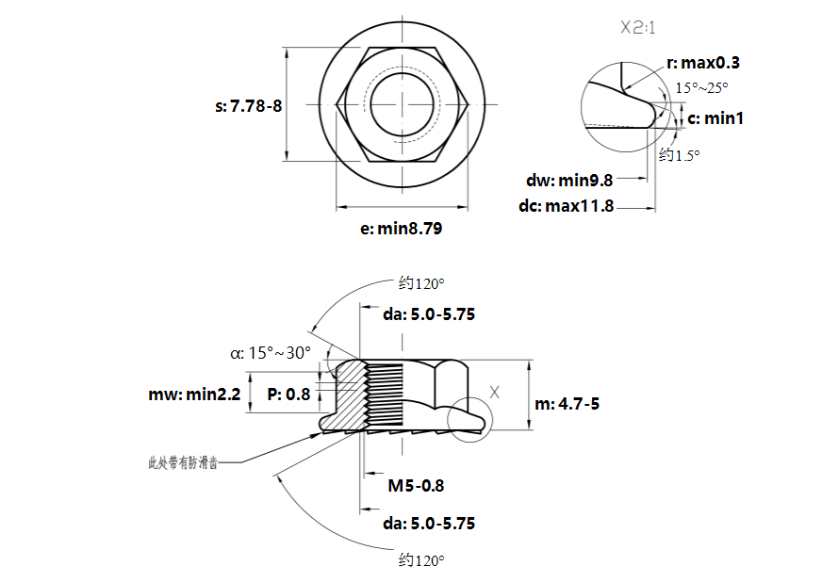

2. Bảng thông số kỹ thuật và dữ liệu kích thước Đai Ốc Khía M5

D: Đường kính ren trong (5mm)

S: Kích thước cạnh lục giác (8mm)

dc: Đường kính vành ngoài (11.8mm)

3. Đặc điểm hình học và tiêu chuẩn sản xuất của Tán Khía Inox M5

Thiết kế của Tán Khía M5 là sự kết hợp hoàn hảo giữa tính thẩm mỹ và công năng kỹ thuật:

• Vành chân rộng (Flange): Với đường kính 11.8mm, phần vành này giúp phân phối lực kẹp đồng đều hơn lên bề mặt phôi, ngăn chặn tình trạng lún hoặc hỏng chi tiết mềm.
• Hệ thống răng cưa (Serrations): Các rãnh khía được tạo hình hình học chính xác để chỉ cho phép siết vào dễ dàng nhưng tạo lực cản cực lớn khi có xu hướng xoay ngược.
• Đầu lục giác chuẩn S8: Phù hợp với các loại cờ lê, đầu khẩu 8mm phổ biến, giúp thao tác lắp đặt nhanh chóng và chính xác.

Mọi sản phẩm đều được gia công dập nguội tinh xảo, đảm bảo bước ren 0.8mm mượt mà, không gây hiện tượng kẹt ren khi thi công.

4. Ưu điểm của mác thép không gỉ 304 trong ứng dụng lắp xiết công nghiệp?

Lựa chọn Inox 304 làm vật liệu chủ đạo giúp tán khía M5 sở hữu những đặc tính lý hóa vượt trội:

• Chống gỉ sét bền bỉ: Khả năng chịu đựng tốt trong môi trường khắc nghiệt, chống lại sự ăn mòn của axit nhẹ và muối biển.
• Độ bền cơ học cao: Khả năng chịu lực kéo và lực nén tốt, đảm bảo mối nối không bị biến dạng dưới tải trọng vận hành.
• An toàn vệ sinh: Bề mặt nhẵn bóng, không sinh ra các tạp chất độc hại, lý tưởng cho ngành chế biến thực phẩm và dược phẩm.

5. Nguyên lý bám dính và khả năng giải phóng áp lực của Tán Khía M5

Sức mạnh của đai ốc khía M5 nằm ở cách thức nó tương tác với bề mặt vật liệu:

• Khóa cơ học chủ động: Thay vì chỉ dựa vào ma sát giữa các vòng ren, tán khía sử dụng các răng cưa để "khóa" trực tiếp vào bề mặt phôi, loại bỏ hiện tượng tự nới lỏng do rung động cơ khí.
• Tăng diện tích đỡ: Vành rộng giúp bảo vệ các lỗ khoan có dung sai lớn hoặc các bề mặt vật liệu mỏng không bị xé toạc dưới áp lực siết.
• Duy trì momen siết: Thiết kế này giúp duy trì lực căng ổn định lâu dài, giảm thiểu việc phải đi kiểm tra và siết lại định kỳ.

6. Các dòng đai ốc vành rộng và quy chuẩn kỹ thuật phổ biến hiện nay?

Tùy thuộc vào yêu cầu đặc thù của dự án, các kỹ sư có thể lựa chọn giữa:

Dựa trên đặc điểm bề mặt:

• Đai ốc răng cưa (Serrated): Chuyên dùng để chống rung, là loại tiêu chuẩn DIN 6923.
• Đai ốc vành trơn (Non-serrated): Dùng để bảo vệ bề mặt phôi nhạy cảm, tránh làm trầy xước lớp sơn phủ.

Dựa trên môi trường sử dụng:

• Thép không gỉ (Inox 304, 316): Ưu tiên cho môi trường hóa chất, ẩm ướt hoặc đòi hỏi tính thẩm mỹ cao.
• Thép mạ điện/Mạ kẽm nhúng nóng: Sử dụng cho các kết cấu thép chịu lực cao trong xây dựng dân dụng.

7. Đánh giá lợi thế thực tế và những lưu ý khi vận hành Tán Khía M5

Việc áp dụng tán khía M5 mang lại nhiều lợi ích kinh tế và kỹ thuật nhưng cũng cần hiểu rõ đặc tính của nó:

Lợi thế:

• Tối ưu hóa quy trình: Lắp ráp 1 chi tiết thay vì 3 (tán + long đền phẳng + long đền vênh), giúp giảm sai sót và đẩy nhanh tiến độ.
• Tiết kiệm không gian: Thiết kế gọn gàng giúp lắp đặt dễ dàng trong các không gian hẹp của thiết bị điện tử.
• Tính đồng nhất: Đảm bảo mọi điểm liên kết đều có tiêu chuẩn chống tự tháo giống nhau.

Hạn chế cần lưu ý:

• Tác động bề mặt: Răng khía sẽ để lại vết hằn sâu. Tránh dùng cho các chi tiết cần tháo lắp thường xuyên mà yêu cầu bảo tồn bề mặt sơn.
• Sự tương thích vật liệu: Không nên dùng tán inox trên các bu lông thép mạ thông thường trong môi trường ẩm để tránh hiện tượng ăn mòn điện hóa.

8. Những ngành công nghiệp trọng yếu sử dụng Tán Khía Inox M5?

Nhờ sự linh hoạt và độ bền cao, Tán Khía M5 xuất hiện dày đặc trong:

• Hệ thống Chiếu sáng & Quảng cáo: Cố định các bảng đèn LED, hộp đèn ngoài trời nơi phải chịu áp lực gió và rung động liên tục.
• Sản xuất Đồ gỗ & Nội thất văn phòng: Kết nối các khung thép, chân bàn ghế inox yêu cầu độ chắc chắn và tính thẩm mỹ cao.
• Ngành Công nghiệp Ô tô & Xe máy: Lắp ráp các chi tiết nhựa, dàn áo hoặc các phụ kiện trang trí yêu cầu khả năng chống rung từ động cơ.
• Lắp đặt Năng lượng tái tạo: Sử dụng trong hệ thống khung giá đỡ pin mặt trời áp mái quy mô nhỏ và vừa.
• Thiết bị Y tế: Lắp ráp xe đẩy y tế, giường bệnh và các thiết bị trong phòng sạch nhờ tính kháng khuẩn và không rỉ sét của Inox 304.

9. Sức chịu tải nhiệt và độ bền vật liệu của dòng thép Inox 304

Thép không gỉ 304 nổi tiếng với khả năng chịu nhiệt ổn định. Tán khía M5 có thể làm việc liên tục trong môi trường có nhiệt độ lên đến 425 độ C mà không bị giòn gãy hay biến đổi cấu trúc tinh thể. Trong các ứng dụng lạnh sâu, vật liệu này vẫn giữ được độ dẻo dai, không bị nứt vỡ, giúp bảo vệ các liên kết ren trong kho lạnh hoặc thiết bị xử lý khí hóa lỏng.

10. Quy trình lắp đặt chuẩn kỹ thuật nhằm tối ưu hóa liên kết ren

Để phát huy tối đa công năng của đai ốc DIN 6923 M5, người thợ cần thực hiện đúng kỹ thuật:

Các bước thực hiện:

• Kiểm tra sự tương thích: Đảm bảo bu lông sử dụng cũng là loại M5 bước ren 0.8.
• Làm sạch bề mặt tiếp xúc: Loại bỏ bụi bẩn hoặc phoi kim loại để răng khía có thể "ngậm" vào phôi một cách chắc chắn nhất.
• Siết lực đúng cách: Sử dụng cờ lê hoặc tay vặn có kiểm soát lực. Bắt đầu vặn nhẹ bằng tay trước khi sử dụng dụng cụ cơ khí để tránh làm cháy ren inox (hiện tượng dính ren).

Lưu ý chuyên môn:

• Hạn chế sử dụng máy siết tác động quá mạnh ở tốc độ cao vì ma sát có thể sinh nhiệt làm biến dạng ren inox 304.

11. Phương pháp nhận diện Tán Khía Inox 304 chất lượng và hàng giả?

Trên thị trường hiện nay có nhiều loại hàng kém chất lượng, bạn có thể kiểm tra nhanh theo các tiêu chí:

• Độ hoàn thiện: Hàng chính hãng Mecsu có bề mặt sáng mờ đặc trưng của inox, các cạnh lục giác sắc nét và răng khía đều tăm tắp.
• Cảm quan trọng lượng: Inox 304 cầm chắc tay, đường ren bên trong sắc sảo, không có bavia thừa.
• Chứng từ CO/CQ: Luôn ưu tiên các đơn vị cung cấp đầy đủ giấy tờ chứng minh nguồn gốc mác thép và tiêu chuẩn xuất xưởng.

12. Cập nhật báo giá và dịch vụ cung ứng linh kiện tại Mecsu

a. Báo giá tham khảo: 435 đ / Cái (Đã bao gồm VAT)

Đây là mức giá tối ưu cho dòng linh kiện cao cấp đạt chuẩn DIN 6923. Đối với các đơn hàng số lượng lớn cho nhà máy sản xuất hoặc dự án xây lắp, Mecsu luôn có chính sách chiết khấu sâu và hỗ trợ công nợ linh hoạt.

b. Cam kết từ hệ thống Mecsu

• NHANH: Xử lý báo giá và đóng gói siêu tốc.
• ĐÚNG: Cung cấp đúng mác thép 304 và đúng kích thước kỹ thuật yêu cầu.
• ĐỦ: Đảm bảo số lượng chính xác cho từng kiện hàng.
• KỊP THỜI: Hệ thống logistics chuyên nghiệp giúp hàng đến tay khách đúng tiến độ thi công.

ĐẶT MUA TÁN KHÍA INOX TẠI ĐÂY

13. Giải đáp thắc mắc (FAQ) về Tán Khía Lục Giác Inox 304 DIN6923 M5

a. Tại sao tán khía M5 lại có giá cao hơn tán lục giác thường?

Bởi vì tán khía tích hợp sẵn chức năng của vòng đệm và có quy trình dập răng cưa phức tạp hơn. Tuy nhiên, nếu tính tổng chi phí mua rời tán + 2 loại long đền và thời gian nhân công lắp ráp, sử dụng tán khía thực tế lại tiết kiệm hơn.

b. Có thể dùng tán khía M5 cho bề mặt nhựa cứng không?

Có thể, nhưng cần lưu ý răng khía sẽ ăn sâu vào nhựa. Nếu nhựa quá giòn, áp lực tập trung tại các răng cưa có thể gây nứt vỡ bề mặt.

c. Tán khía Inox 304 có bị hít nam châm không?

Nguyên liệu inox 304 tiêu chuẩn thường không hít nam châm. Tuy nhiên, sau quá trình dập nguội hình thành răng khía và vành, cấu trúc mạng tinh thể bị biến đổi cục bộ dẫn đến hiện tượng nhiễm từ nhẹ. Đây là hiện tượng vật lý bình thường, không ảnh hưởng đến khả năng chống gỉ.

d. Lực siết khuyến nghị cho tán M5 Inox 304 là bao nhiêu?

Thông thường, lực siết tối ưu cho bu lông/đai ốc M5 Inox 304 dao động khoảng 4 - 5 Nm tùy thuộc vào cấp bền của bu lông đi kèm.

e. Khi nào thì tuyệt đối không nên dùng tán khía?

Khi bạn lắp ráp các chi tiết đòi hỏi phải tháo ra lắp vào hàng ngày để vệ sinh (như trong một số máy thực phẩm tháo rời), vì răng khía sẽ nhanh chóng mài mòn bề mặt phôi sau nhiều lần thao tác.

14. Giải pháp hỗ trợ kỹ thuật và tư vấn dự án chuyên nghiệp tại Mecsu

Tại Mecsu, chúng tôi không chỉ bán sản phẩm, chúng tôi mang đến sự an tâm cho công trình của bạn. Với kho hàng đa dạng và đội ngũ chuyên viên am hiểu sâu về vật liệu cơ khí, Mecsu tự hào là điểm đến tin cậy của hàng ngàn kỹ sư trên toàn quốc.

Địa chỉ văn phòng: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline hỗ trợ kỹ thuật: 1800 8137

Email liên hệ: [email protected]

Website chính thức: mecsu.vn

15. Kinh nghiệm thực chiến từ chuyên gia lắp máy và kỹ sư hiện trường

a. Câu chuyện từ những giàn giá đỡ Solar

Một đối tác của chúng tôi từng gặp vấn đề với các tấm pin mặt trời mini bị xê dịch do rung động của gió trên cao. Sau khi thay thế toàn bộ đai ốc thường bằng Tán Khía Inox 304 M5, hiện tượng lỏng ốc đã chấm dứt hoàn toàn. Các răng khía bám chặt vào khung nhôm, tạo nên một kết cấu ổn định dù trong điều kiện thời tiết khắc nghiệt nhất.

b. Lời khuyên từ chuyên gia lắp xiết

“Trong quá trình lắp đặt các linh kiện Inox 304, việc sử dụng một chút mỡ bò chuyên dụng hoặc hợp chất chống dính ren (Anti-seize) sẽ giúp quá trình siết tán khía mượt mà hơn, ngăn chặn hoàn toàn rủi ro cháy ren do nhiệt ma sát, đặc biệt là với các size ren nhỏ như M5.” — Trưởng bộ phận kỹ thuật Mecsu chia sẻ.

c. Nguồn tài liệu tham khảo

Bài viết được tổng hợp từ các nguồn dữ liệu kỹ thuật tiêu chuẩn:

• Hệ thống tiêu chuẩn quốc tế ISO 4161 và DIN 6923.
• Thông số vật liệu thép không gỉ từ Hiệp hội Inox quốc tế.
• Kết quả thử nghiệm thực tế tại phòng Lab của các đối tác sản xuất linh kiện phụ trợ.

Nội dung được phát triển bởi: Đội ngũ biên tập kỹ thuật Mecsu

Chúng tôi luôn nỗ lực cung cấp thông tin chính xác nhất để quý khách hàng có sự lựa chọn vật tư đúng đắn cho mọi dự án.

(Khám phá thêm các giải pháp lắp xiết tại Trung tâm hỗ trợ Mecsu)

Lưu ý: Các hình ảnh mang tính chất minh họa cho kiểu dáng và công năng sản phẩm. Màu sắc thực tế của Inox 304 có thể thay đổi nhẹ theo độ bóng bề mặt của từng lô sản xuất nhưng cam kết đảm bảo đầy đủ các đặc tính kỹ thuật đã công bố.
