Tán Khía Hệ Inch: Cấu Tạo, Ứng Dụng và Hướng Dẫn Lắp Đặt Chi Tiết
Tán Khía Hệ Inch là gì?

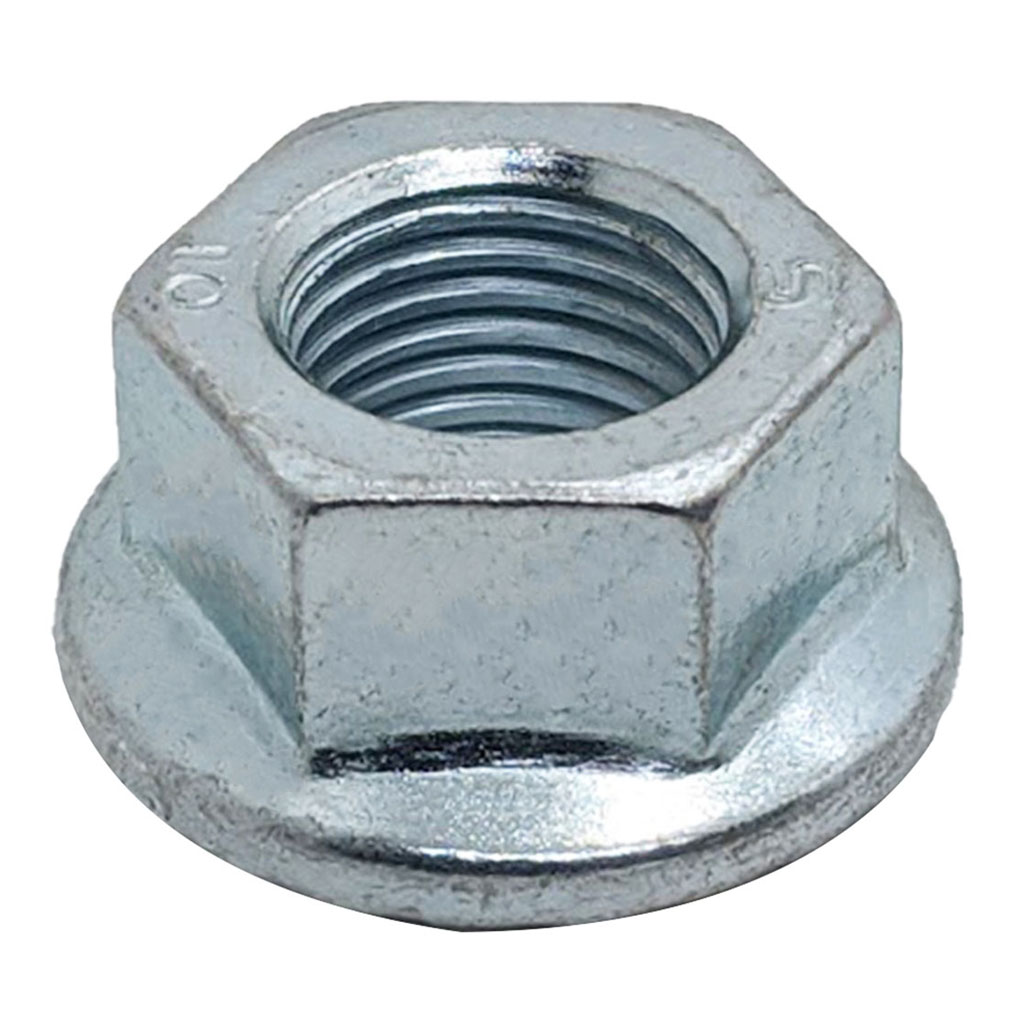

Tán khía hệ inch tiếng anh gọi là Flange Nut, hay còn gọi là đai ốc mặt bích, là một loại đai ốc đặc biệt được sử dụng phổ biến trong lĩnh vực cơ khí. Trên thị trường, sản phẩm này thường đi kèm với các từ khóa như flange lock nut, serrated flange nut, hoặc hex flange nut, tùy theo thiết kế và ứng dụng cụ thể. Tán khía hệ inch được sản xuất theo tiêu chuẩn ANSI (Hoa Kỳ), giúp đảm bảo độ chính xác và khả năng lắp ráp đồng bộ trong các hệ thống cơ khí tiêu chuẩn inch.
Sản phẩm có đặc điểm nhận dạng là phần mặt bích rộng ở đáy, giúp tăng cường độ ổn định khi siết chặt, đồng thời phân bổ đều lực trên bề mặt tiếp xúc để hạn chế biến dạng vật liệu. Tán khía có hai loại ren chính: UNC (ren thô) và UNF (ren mịn), phù hợp với các yêu cầu kỹ thuật khác nhau. Chất liệu chế tạo phổ biến là thép carbon, thép hợp kim, hoặc thép không gỉ (inox 304, inox 316), mang lại khả năng chịu lực cao, chống ăn mòn tốt, đặc biệt trong môi trường có độ ẩm cao hoặc điều kiện khắc nghiệt như ngành cơ khí chế tạo, xây dựng, ô tô và hàng hải.
Cấu tạo
1. Cấu tạo chi tiết của Tán Khía Hệ Inch và công dụng của từng bộ phận:
Tán Khía Hệ Inch (Flange Nut) có cấu tạo gồm hai phần chính:
- Thân tán (đai ốc): Phần này có hình lục giác, được tiện ren bên trong để kết hợp với bu lông hoặc trục ren ngoài. Thiết kế lục giác giúp dễ dàng sử dụng các dụng cụ siết chặt như cờ lê hoặc mỏ lết.
- Mặt bích (flange): Phần mặt bích mở rộng ở đáy tán, có bề mặt tiếp xúc rộng hơn so với tán thông thường. Một số thiết kế có khía hoặc răng cưa trên bề mặt tiếp xúc để tăng độ bám và chống tự tháo lỏng trong các mối lắp có rung động
2. Các tiêu chuẩn kỹ thuật của Tán Khía Hệ Inch:
Tán Khía Hệ Inch được sản xuất theo các tiêu chuẩn kỹ thuật sau:
- Tiêu chuẩn ANSI (American National Standards Institute): Đây là tiêu chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ, quy định các thông số kỹ thuật như kích thước, bước ren và dung sai cho tán khía hệ inch, đảm bảo khả năng tương thích và lắp ráp chính xác trong các hệ thống cơ khí sử dụng đơn vị đo lường inch.
- Bước ren UNC (Unified National Coarse) và UNF (Unified National Fine): Tán khía hệ inch có thể có bước ren thô (UNC) hoặc bước ren mịn (UNF), phù hợp với các yêu cầu kỹ thuật và ứng dụng cụ thể.
Vật liệu
Tán khía hệ inch được sản xuất từ nhiều loại vật liệu khác nhau để đáp ứng các nhu cầu sử dụng đa dạng. Dưới đây là bảng so sánh các vật liệu phổ biến:
Bảng so sánh các loại vật liệu chế tạo tán khía hệ inch
Loại vật liệu
Đặc điểm chính
Ưu điểm
Nhược điểm
Ứng dụng phổ biến
Thép carbon (Grade 2, 5, 8)
Vật liệu thép thông dụng, độ bền cao, có thể xử lý nhiệt để tăng cứng.
- Giá thành rẻ
- Độ bền cơ học tốt
- Dễ gia công
- Chống ăn mòn kém
- Dễ bị oxy hóa nếu không có lớp mạ bảo vệ
Cơ khí thông thường, kết cấu thép, lắp ráp máy móc
Thép hợp kim (Alloy Steel)
Chứa thêm các nguyên tố như Crom, Molypden, Vanadi để tăng độ bền và khả năng chịu nhiệt.
- Cường độ cao hơn thép carbon
- Chịu lực tốt
- Bền bỉ hơn trong môi trường khắc nghiệt
- Giá thành cao hơn
- Cần có lớp phủ chống ăn mòn
Công nghiệp ô tô, hàng không, máy móc hạng nặng
Thép không gỉ (Inox 304, 316)
Chống ăn mòn cao, đặc biệt phù hợp với môi trường ẩm ướt và hóa chất.
- Không bị gỉ sét
- Độ bền cao
- Thích hợp cho môi trường khắc nghiệt
- Giá cao hơn thép carbon
- Cứng hơn, khó gia công hơn
Ngành thực phẩm, y tế, hàng hải, công trình ngoài trời
Đồng thau (Brass)
Hợp kim của đồng và kẽm, có độ dẻo tốt và tính thẩm mỹ cao.
- Chống ăn mòn tốt trong môi trường nước biển
- Độ dẫn điện cao
- Tính thẩm mỹ tốt
- Không chịu lực tốt như thép
- Giá thành cao hơn thép carbon
Ngành điện, lắp ráp máy móc nhỏ, thiết bị trang trí
Titanium (Ti)
Vật liệu nhẹ, độ bền cao, chống ăn mòn rất tốt.
- Siêu nhẹ
- Độ bền cực cao
- Không bị ăn mòn trong môi trường hóa chất
- Giá rất cao
- Gia công khó khăn
Hàng không vũ trụ, công nghiệp y tế, tàu biển
2. Đặc điểm các lớp xử lý bề mặt
Để tăng độ bền và chống ăn mòn, tán khía hệ inch thường được xử lý bề mặt bằng các phương pháp sau:
Lớp xử lý bề mặt
Mô tả
Ưu điểm
Ứng dụng phổ biến
Mạ kẽm điện phân (Zinc Plating)
Lớp kẽm mỏng phủ lên bề mặt để chống gỉ sét.
- Giá thành rẻ
- Bề mặt sáng đẹp
- Chống ăn mòn trung bình
Các ứng dụng cơ khí trong nhà, máy móc nhẹ
Mạ kẽm nhúng nóng (Hot-dip Galvanized)
Lớp kẽm dày hơn được phủ bằng phương pháp nhúng nóng, tăng khả năng bảo vệ.
- Chống ăn mòn rất tốt
- Độ bền cao trong môi trường ẩm ướt, ngoài trời
Công trình xây dựng, kết cấu thép ngoài trời
Mạ đen (Black Oxide Coating)
Lớp phủ oxit đen giúp tăng tính thẩm mỹ và giảm phản xạ ánh sáng.
- Hạn chế phản quang
- Tăng tính thẩm mỹ
- Chống oxy hóa nhẹ
Linh kiện cơ khí, quân sự, dụng cụ cơ khí
Phủ Niken (Nickel Plating)
Lớp niken giúp tăng độ cứng và chống mài mòn tốt.
- Tăng độ cứng
- Chống ăn mòn cao hơn mạ kẽm
Ngành công nghiệp điện, cơ khí chính xác
Phủ Crom (Chrome Plating)
Lớp crom sáng bóng giúp chống mài mòn và tăng tuổi thọ.
- Độ cứng cao
- Chống trầy xước tốt
Ngành ô tô, trang trí nội thất, máy móc cao cấp
3. Mức giá của từng loại vật liệu
Mức giá của tán khía hệ inch phụ thuộc vào vật liệu và lớp xử lý bề mặt. Dưới đây là bảng tham khảo:
Loại vật liệu
Mức giá (tương đối)
Ghi chú
Thép carbon
Thấp
Giá rẻ nhất, phù hợp với các ứng dụng phổ thông
Thép hợp kim
Trung bình
Giá cao hơn thép carbon, nhưng có độ bền tốt hơn
Thép không gỉ (Inox 304, 316)
Cao
Chống ăn mòn tốt, giá cao hơn thép thông thường
Đồng thau
Cao
Tính thẩm mỹ cao, chống ăn mòn tốt nhưng không chịu lực mạnh
Titanium
Rất cao
Nhẹ, bền, chống ăn mòn vượt trội, giá thành cao
Bảng thông số sản phẩm phổ biến
Tên đầy đủ
Kích thước
Vật liệu
Ren UNC

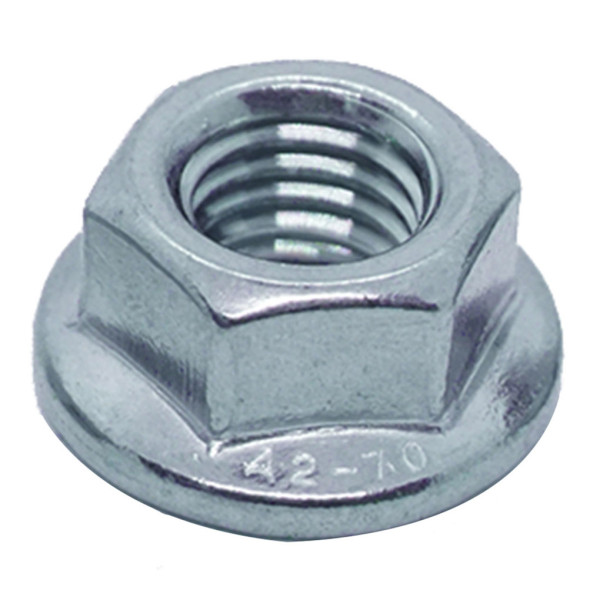

Tán Khía Inox 304 UNC 1/4-20
1/4
Inox 304
20
Tán Khía Inox 304 UNC 5/16-18
5/16
Inox 304
18
Tán Khía Thép Mạ Kẽm UNC 5/16-18
5/16
Thép Mạ Kẽm
18
Tán Khía Inox 304 UNC 3/8-16
3/8
Inox 304
16
Tán Khía Thép Mạ Kẽm Trắng Cr3+ UNC 3/8-16
3/8
Thép Mạ Kẽm Trắng Cr3+
16
Tán Khía Inox 304 UNC 7/16-14
7/16
Inox 304
14
Tán Khía Thép Mạ Kẽm UNC 7/16-14
7/16
Thép Mạ Kẽm
14
Tán Khía Inox 304 UNC 1/2-13
1/2
Inox 304
13
Tán Khía Thép Mạ Kẽm UNC 1/2-13
1/2
Thép Mạ Kẽm
13
Tán khía hệ inch (Flange Nut) được phân loại dựa trên nhiều tiêu chí khác nhau như loại ren, thiết kế mặt bích, kích thước và chiều dài.
1. Phân loại theo loại ren
Tán khía hệ inch có hai loại ren phổ biến:
- Ren thô (UNC - Unified National Coarse): Có bước ren lớn hơn, giúp lắp ráp nhanh chóng và dễ dàng hơn. Loại ren này thường được sử dụng trong các ứng dụng yêu cầu độ chịu lực cắt cao và khả năng tháo lắp nhanh. Ví dụ, với đường kính 1/2 inch, tán ren thô sẽ có 13 ren trên mỗi inch.
- Ren mịn (UNF - Unified National Fine): Có bước ren nhỏ hơn, giúp tăng độ siết chặt và khả năng chịu tải kéo tốt hơn so với ren thô. Loại ren này phù hợp với những ứng dụng đòi hỏi sự chắc chắn và độ chính xác cao trong liên kết. Chẳng hạn, với đường kính 1/2 inch, tán ren mịn sẽ có 20 ren trên mỗi inch.
2. Phân loại theo thiết kế mặt bích
Dựa vào cấu tạo mặt bích, tán khía có thể được chia thành hai loại:
- Tán khía có rãnh (Serrated Flange Nut): Mặt bích có các rãnh nhỏ giúp tăng độ bám, chống tự tháo lỏng khi có rung động hoặc lực tác động. Thích hợp cho các ứng dụng yêu cầu độ ổn định cao như trong ngành công nghiệp ô tô, máy móc hoặc kết cấu chịu tải lớn.
- Tán không khía (Non-serrated Flange Nut): Mặt bích phẳng, không có rãnh khía, thường được sử dụng trong các trường hợp cần bề mặt tiếp xúc mịn, tránh làm xước hoặc hư hại vật liệu lắp ráp.
3. Phân loại theo kích thước
Tán khía hệ inch có nhiều kích thước khác nhau, được chia thành hai nhóm chính:
- Kích thước dạng số (#):
- #0, #1, #2, #4, #6, #8, #10, #12 (tương ứng với đường kính từ 0.060 inch đến 0.216 inch).
- Kích thước dạng phân số:
- 1/4 inch (0.25 inch), 5/16 inch, 3/8 inch, 7/16 inch, 1/2 inch, 5/8 inch, 3/4 inch, 7/8 inch, 1 inch, 1-1/4 inch, 1-1/2 inch.
4. Phân loại theo chiều dài
Chiều dài của tán khía hệ inch thường được đo từ đầu đến cuối ren, tùy thuộc vào từng loại bu lông và ứng dụng thực tế. Đối với một số loại bu lông có đầu đặc biệt như bugle, flat và oval, chiều dài có thể bao gồm cả phần đầu bu lông
Ưu điểm:
- Thiết kế mặt bích tích hợp giúp phân bổ lực đồng đều: Nhờ có mặt bích rộng, lực siết được dàn trải đều trên bề mặt tiếp xúc, giảm thiểu tình trạng tập trung ứng suất tại một điểm duy nhất. Điều này giúp hạn chế nguy cơ biến dạng vật liệu, đặc biệt là trên các bề mặt mỏng hoặc mềm như nhôm và nhựa.
- Không cần sử dụng vòng đệm, tối ưu hóa lắp ráp: Với mặt bích tích hợp, tán khía có thể thay thế hoàn toàn vòng đệm phẳng, giúp giảm số lượng linh kiện cần sử dụng trong lắp ráp. Điều này không chỉ tiết kiệm chi phí mà còn rút ngắn thời gian thi công, đặc biệt quan trọng trong dây chuyền sản xuất công nghiệp.
- Khả năng chống tự tháo lỏng vượt trội trong môi trường rung động: Các dòng tán khía có rãnh (serrated flange nut) có thiết kế rãnh nhỏ trên bề mặt bích, giúp tăng độ bám dính và tạo ma sát cao hơn khi siết chặt. Nhờ đó, đai ốc ít bị nới lỏng do rung động hoặc tác động từ ngoại lực, phù hợp cho các ứng dụng trong ngành cơ khí, ô tô và hàng không.
- Đa dạng lựa chọn ren phù hợp với từng ứng dụng cụ thể: Tán khía hệ inch có hai loại ren phổ biến là UNC (ren thô) và UNF (ren mịn). Ren UNC có bước ren lớn giúp lắp ráp nhanh hơn, giảm nguy cơ hỏng ren khi tháo lắp nhiều lần, trong khi ren UNF có bước ren nhỏ hơn, cho khả năng siết chặt hơn và chịu tải trọng tốt hơn trên cùng một đường kính.
- Vật liệu bền bỉ, chống ăn mòn tốt trong nhiều môi trường khắc nghiệt: Tán khía thường được làm từ thép cacbon, thép hợp kim hoặc thép không gỉ (inox), giúp đảm bảo độ bền cao và khả năng chống ăn mòn tốt. Các phiên bản mạ kẽm, mạ điện phân hoặc phủ nhựa cũng giúp tăng khả năng chịu thời tiết, đặc biệt trong môi trường ngoài trời hoặc khu vực tiếp xúc với hóa chất.
Nhược điểm:
- Kích thước lớn hơn so với đai ốc thông thường, chiếm nhiều không gian hơn: Do thiết kế mặt bích rộng, tán khía có kích thước tổng thể lớn hơn một chút so với đai ốc tiêu chuẩn cùng đường kính ren. Điều này có thể gây khó khăn khi lắp ráp trong không gian chật hẹp hoặc các thiết kế yêu cầu sự gọn nhẹ.
- Không phù hợp với một số bề mặt dễ trầy xước: Đối với các dòng tán khía có rãnh trên mặt bích, lực ma sát cao có thể làm xước hoặc ăn mòn bề mặt tiếp xúc theo thời gian. Trong những trường hợp này, việc sử dụng tán không khía hoặc kết hợp với một lớp đệm bảo vệ có thể là giải pháp tốt hơn.
- Giá thành có thể cao hơn so với đai ốc tiêu chuẩn: Do có thiết kế đặc biệt và yêu cầu vật liệu chất lượng cao hơn, tán khía thường có giá thành nhỉnh hơn so với đai ốc thông thường cùng kích thước. Tuy nhiên, sự khác biệt này có thể được bù đắp nhờ giảm bớt các linh kiện phụ trợ như vòng đệm và tăng độ bền cho mối ghép.
- Không phù hợp với tất cả các kiểu lắp ghép ren mịn: Mặc dù ren UNF (ren mịn) giúp tăng độ siết chặt và chịu tải trọng tốt hơn, nhưng không phải ứng dụng nào cũng phù hợp với loại ren này. Trong một số trường hợp, việc sử dụng ren mịn có thể gây khó khăn khi tháo lắp thường xuyên, do bước ren nhỏ dễ bị kẹt nếu có bụi bẩn hoặc gỉ sét.
Ứng dụng thực tế
Tán Khía Hệ Inch được sử dụng rộng rãi trong nhiều lĩnh vực, bao gồm:
- Công nghiệp ô tô: Tán khía hệ inch đóng vai trò quan trọng trong lắp ráp và cố định các bộ phận quan trọng của xe hơi, từ động cơ, hệ thống treo đến khung gầm. Nhờ thiết kế có rãnh chống tự tháo lỏng, loại tán này giúp đảm bảo các mối ghép không bị lỏng do rung động khi xe vận hành ở tốc độ cao. Ví dụ, trên các dòng xe tải hạng nặng, tán khía UNC 1/2 inch được dùng để siết chặt hệ thống treo, giúp xe vận hành ổn định ngay cả trên địa hình gồ ghề.
- Xây dựng: Trong lĩnh vực xây dựng, tán khía được sử dụng để lắp ráp các kết cấu thép như nhà xưởng, cầu đường và giàn giáo. Mặt bích của tán giúp phân bổ lực đều, giảm nguy cơ biến dạng bề mặt và tăng độ bám chắc. Chẳng hạn, trong hệ thống giá đỡ thép tại các công trình nhà máy, tán khía 5/8 inch kết hợp với bulong cường độ cao giúp cố định các thanh dầm chịu lực, đảm bảo độ bền vững trước tác động của gió và tải trọng lớn.
- Cơ khí chế tạo máy: Trong ngành cơ khí, tán khía được sử dụng để lắp ráp các bộ phận máy móc yêu cầu độ chính xác cao và khả năng chịu tải lớn. Nhờ khả năng chống tự tháo lỏng, chúng được ứng dụng nhiều trong động cơ, hệ thống truyền động và các thiết bị công nghiệp. Ví dụ, trong dây chuyền sản xuất tự động, tán khía UNF 3/8 inch giúp cố định các bộ phận chuyển động, đảm bảo máy móc hoạt động ổn định và giảm thiểu nguy cơ lỏng mối ghép do rung động liên tục.
Cách lắp đặt/Hướng dẫn sử dụng sản phẩm
Để đảm bảo hiệu suất tối ưu và độ bền lâu dài của tán khía hệ inch, quá trình lắp đặt cần được thực hiện cẩn thận theo các bước sau:
1. Chuẩn Bị
- Vệ sinh bề mặt lắp đặt: Đảm bảo rằng các bề mặt tiếp xúc, lỗ ren và bulong hoàn toàn sạch sẽ, không có bụi bẩn, rỉ sét hay dầu mỡ. Điều này giúp tăng độ bám giữa các bề mặt và tránh tình trạng trượt ren khi siết chặt.
- Kiểm tra thông số kỹ thuật: Xác nhận rằng bulong và tán khía có kích thước và bước ren phù hợp. Nếu sử dụng bulong UNC (ren thô) thì phải đi kèm với tán ren thô, còn nếu là UNF (ren mịn) thì cần dùng tán khía ren mịn tương ứng.
- Chọn đúng dụng cụ: Chuẩn bị cờ lê hoặc súng siết lực phù hợp với kích thước bulong và tán khía để đảm bảo việc siết chặt đúng lực, tránh làm hỏng ren hoặc làm biến dạng chi tiết ghép nối.
2. Lắp Đặt
- Định vị bulong: Đưa bulong xuyên qua các chi tiết cần lắp ráp, đảm bảo chúng khớp hoàn toàn với lỗ khoan và không bị lệch.
- Vặn tán khía bằng tay: Trước tiên, dùng tay vặn tán khía vào đầu bulong đến khi chặt để tránh tình trạng lệch ren hoặc bị kẹt ren khi dùng dụng cụ siết chặt.
- Siết chặt tán khía:
- Dùng cờ lê hoặc dụng cụ phù hợp để siết chặt tán theo mô-men xoắn được khuyến nghị.
- Khi sử dụng tán khía có rãnh chống trượt (Serrated Flange Nut), cần siết với lực phù hợp để đảm bảo mặt bích có thể bám chắc vào bề mặt tiếp xúc mà không làm biến dạng chi tiết ghép.
- Nếu lắp đặt trong các ứng dụng có rung động mạnh (như xe ô tô, máy móc công nghiệp), có thể sử dụng thêm keo khóa ren hoặc tán chống xoay để tăng độ chắc chắn.
3. Kiểm Tra & Bảo Dưỡng
- Kiểm tra độ chặt: Sau khi siết xong, kiểm tra lại bằng cách dùng lực tác động nhẹ để đảm bảo tán không bị lỏng. Nếu cần, siết lại theo đúng lực tiêu chuẩn.
- Quan sát hiện tượng biến dạng: Nếu thấy tán hoặc bề mặt tiếp xúc bị méo, ren bị trượt hoặc không đều, cần tháo ra kiểm tra và thay thế linh kiện nếu cần thiết.
- Kiểm tra định kỳ: Trong môi trường có rung động mạnh hoặc tải trọng thay đổi liên tục, cần kiểm tra lại độ chặt của tán khía theo định kỳ, đặc biệt trong hệ thống kết cấu thép, máy móc công nghiệp và ô tô. Nếu phát hiện tán bị lỏng, cần siết lại hoặc thay thế ngay để tránh sự cố an toàn.
