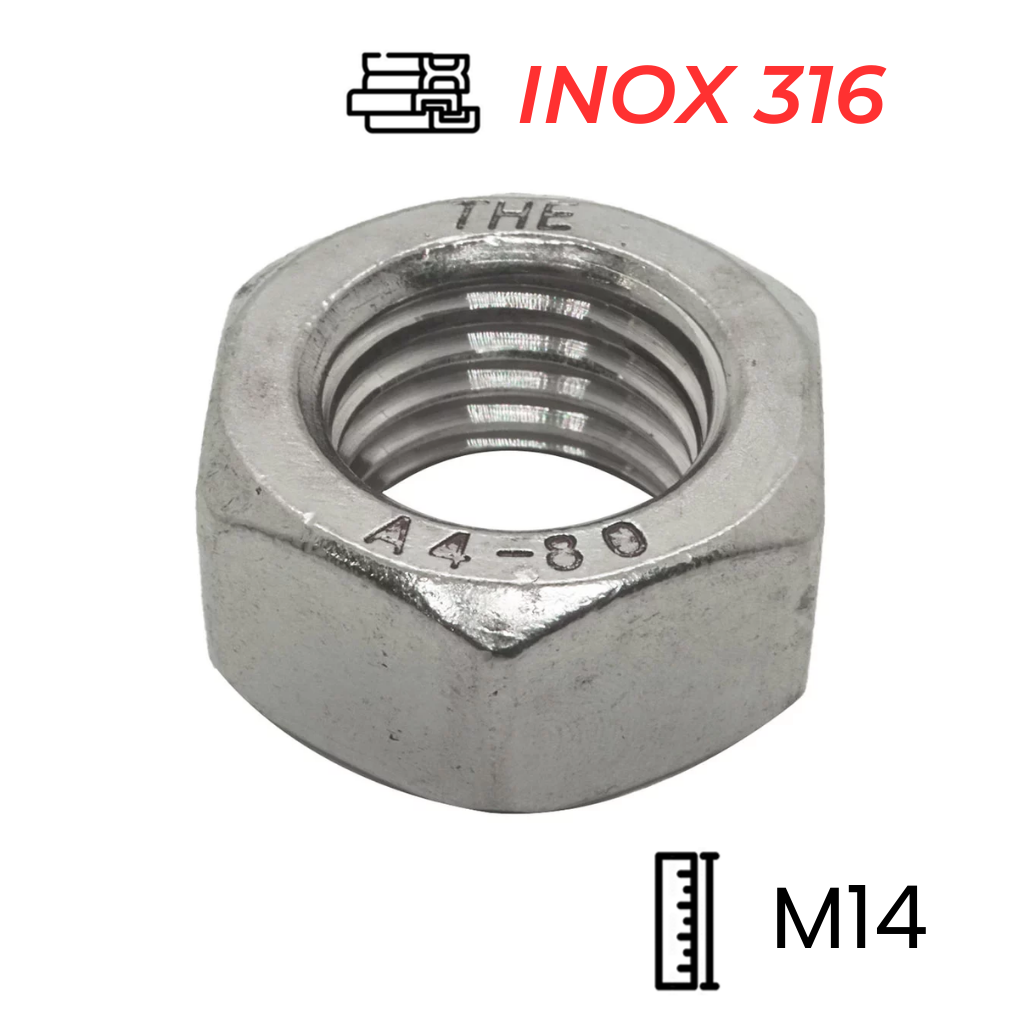

Tán Inox 316 DIN934 M14

Đánh giá Chuyên sâu về Đai ốc Lục giác Inox 316 DIN934 M14 (Cấp bền A4-80) - Cố định Vững chắc Tối ưu cho Dự án Công nghiệp Nặng

1. Đai ốc Inox 316 DIN934 M14 là gì và điểm khác biệt?

Đai ốc Inox 316 DIN934 M14 là một chi tiết lắp xiết lục giác trọng yếu, được chế tạo theo tiêu chuẩn DIN 934 với đường kính ren 14mm. Đặc điểm nổi trội nhất của sản phẩm này là sự kết hợp giữa vật liệu Inox 316 (mác thép A4) và cấp độ bền cơ học cao nhất A4-80. Nhờ hàm lượng Molypden, Inox 316 M14 cung cấp khả năng chống ăn mòn tuyệt hảo, đặc biệt là kháng lại sự ăn mòn rỗ (pitting corrosion) trong môi trường chứa ion clorua (như nước biển), là lựa chọn không thể thay thế trong các ứng dụng biển và hóa chất đậm đặc.

Kích thước M14 là một chi tiết chịu lực lớn, dùng trong các kết cấu chính cần độ bền vững tuyệt đối. Với cấp bền A4-80, đai ốc M14 Inox 316 mang lại giới hạn bền kéo lên đến 800 MPa, đảm bảo mối ghép có độ bền tuyệt đối, chịu được lực siết cao và tải trọng động lớn, vượt xa các yêu cầu tiêu chuẩn thông thường.

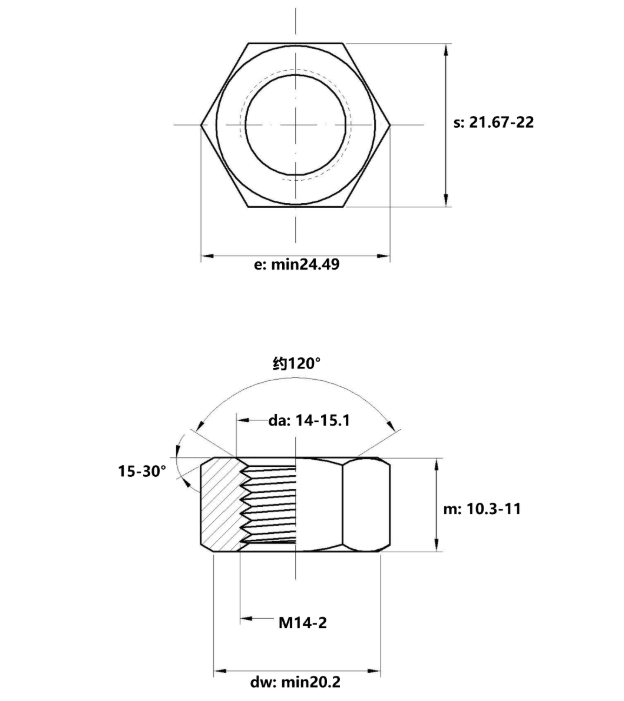

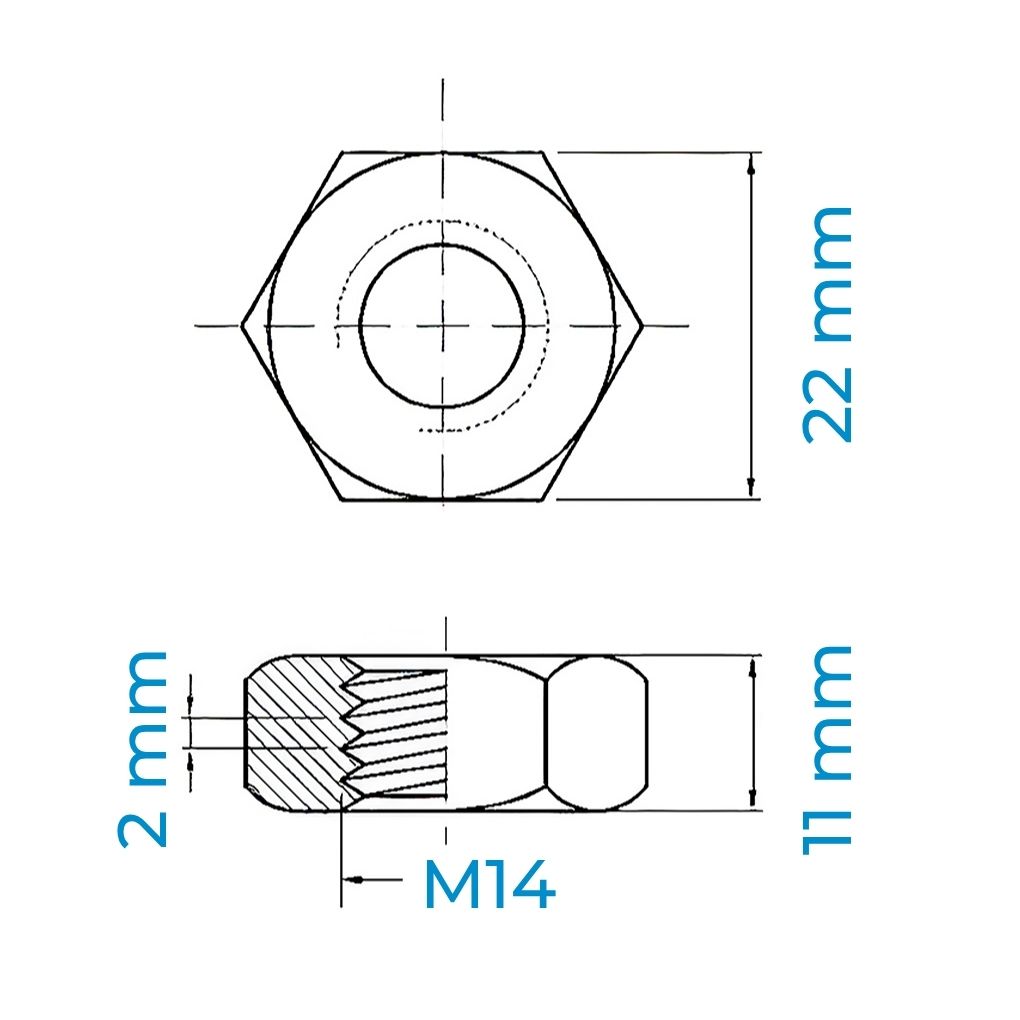

2. Thông số kỹ thuật chi tiết của Tán Inox 316 M14

d: Đường kính ren

m: Độ dày

s: Size khóa

3. Cấu tạo cơ bản của Đai ốc Inox 316 M14

Đai ốc Inox 316 M14 tuân thủ thiết kế lục giác (Hex Nut) của tiêu chuẩn DIN 934, được thiết kế để đạt hiệu quả cao nhất trong việc chịu tải và truyền mô-men xoắn:

• Thân đai ốc: Có hình dạng sáu cạnh với kích thước khóa 22mm. Chiều dày (Độ dày) tiêu chuẩn là 11mm. Kích thước 22mm tạo điều kiện thuận lợi cho việc sử dụng cờ lê lực để siết chặt đai ốc M14, đảm bảo mô-men xoắn cần thiết của cấp A4-80 được truyền tải một cách an toàn và chính xác.
• Lỗ ren: Ren trong hệ Mét, kích thước M14 với bước ren 2 mm (ren thô). Chất lượng gia công ren phải đảm bảo độ chính xác cao để tạo sự ăn khớp hoàn hảo với bulong M14, từ đó tối ưu hóa khả năng chống nới lỏng và chịu tải của cường độ 800 MPa.

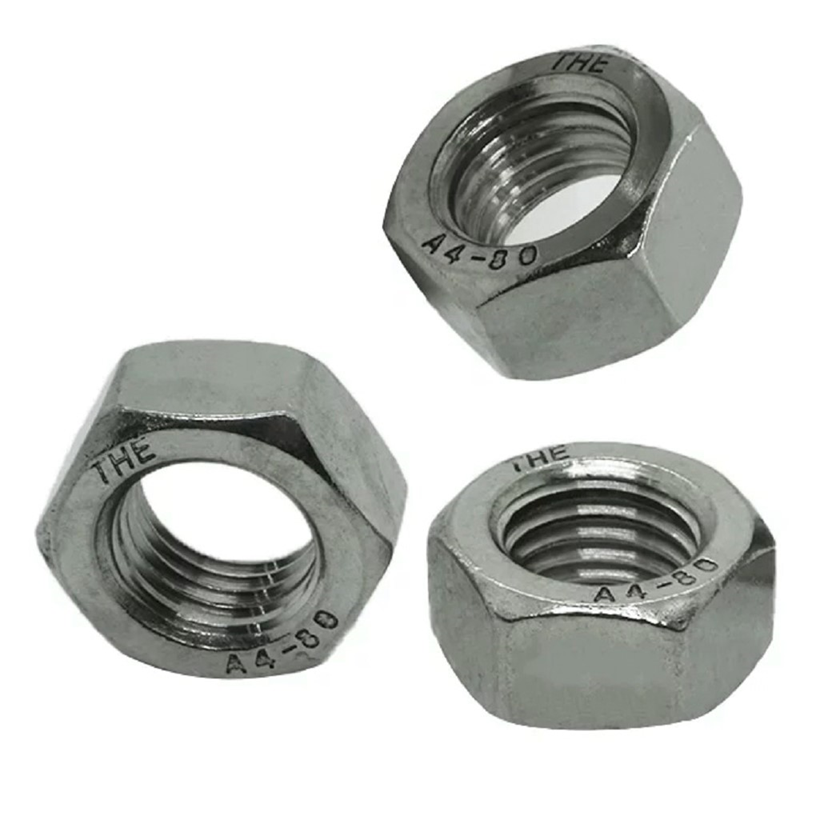

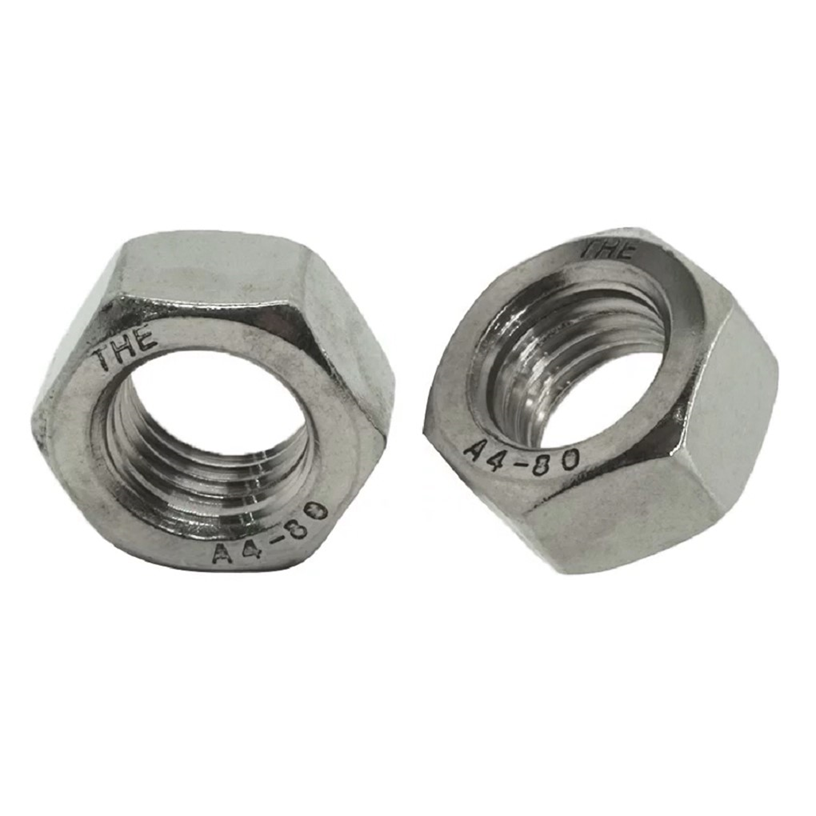

4. Ý nghĩa các ký hiệu trên Đai ốc A4-80 là gì?

Ký hiệu A4-80 là thông số kỹ thuật cốt lõi, cung cấp thông tin về chất liệu và đặc tính cơ học tăng cường của đai ốc M14:

• A4: Là mã nhận dạng cho nhóm vật liệu thép không gỉ Austenitic, tương ứng với Inox 316. Mã A4 cho thấy vật liệu có chứa Molypden, là yếu tố quyết định khả năng chống ăn mòn vượt trội trong môi trường khắc nghiệt, đặc biệt là môi trường clorua.
• 80: Là chỉ số độ bền, thể hiện giới hạn bền kéo tối thiểu, đạt mức 800 MPa (Megapascal). Đây là cấp bền cao, vượt trên cấp tiêu chuẩn, đảm bảo đai ốc M14 có thể chịu được mô-men xoắn siết và tải trọng tĩnh/động rất lớn, tương đương với thép cacbon cấp 8.8.
• Đai ốc A4-80 có giới hạn chảy tối thiểu là 600 MPa (tương đương cấp bền 8.0).

5. Khả năng chịu lực của Tán Inox 316 M14 (A4-80)

Tán Inox 316 M14 được chế tạo theo cấp bền tăng cường A4-80, mang lại cường độ chịu lực vượt trội. Cường độ này được xác định rõ ràng: giới hạn bền kéo tối thiểu là 800 MPa và giới hạn chảy tối thiểu là 600 MPa.

Với cường độ 800 MPa, đai ốc M14 này có khả năng duy trì lực siết căng ban đầu (preload) rất tốt, là yếu tố sống còn trong các kết cấu lớn. Khả năng chịu tải trọng cực lớn kết hợp với đặc tính chống ăn mòn của Inox 316 giúp mối ghép M14 này hoạt động ổn định và bền vững trong suốt vòng đời dự án, lý tưởng cho các ứng dụng đòi hỏi độ an toàn tuyệt đối và khả năng chịu lực siết cao.

6. Các loại Đai ốc Inox 316 phổ biến theo hình dạng

Đai ốc Inox 316 (A4) được phân loại theo hình dạng để phù hợp với các chức năng lắp xiết chuyên biệt trong các ngành công nghiệp nặng:

Theo hình dạng tiêu chuẩn:

• Đai ốc Lục giác Tiêu chuẩn (DIN 934): Loại M14 đang được xét, dùng phổ biến nhất để liên kết các chi tiết chịu tải.
• Đai ốc Khóa Tự hãm (Lock Nut): Loại có vòng nylon (Nylock) hoặc toàn kim loại, được thiết kế để chống tự nới lỏng mối ghép M14 do rung động hoặc dao động nhiệt.
• Đai ốc Vuông/Tròn: Được sử dụng cho các ứng dụng đặc biệt hoặc trong các rãnh chữ T trên máy móc công nghiệp.

Theo chức năng:

• Đai ốc Mặt bích (Flange Nut): Có đế lớn tích hợp, giúp tăng diện tích tiếp xúc, lý tưởng để siết trên các vật liệu mềm hoặc không đồng đều.

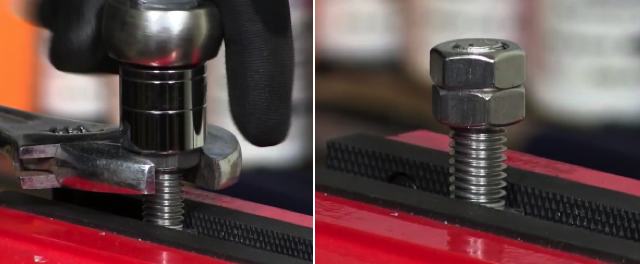

• Đai ốc Mỏng (Jam Nut): Thường được dùng như đai ốc phụ để khóa chặt đai ốc chính, tăng độ an toàn cho mối ghép M14.

7. Lợi thế và Hạn chế của Đai ốc Inox 316 DIN934 M14

Đai ốc M14 Inox 316 cấp A4-80 là một sản phẩm kỹ thuật cao cấp, mang lại nhiều giá trị cốt lõi nhưng cũng đi kèm với một số thách thức kỹ thuật.

Lợi thế:

• Chống Ăn mòn Xuất sắc: Khả năng kháng clorua mạnh mẽ của Inox 316 làm cho nó trở thành lựa chọn hàng đầu cho môi trường biển, hóa chất và nước muối.
• Cường độ Cơ học Cao: Cấp bền A4-80 (800 MPa) đảm bảo chi tiết M14 này có đủ sức mạnh để xử lý các tải trọng tĩnh và động cực lớn trong các hệ thống kết cấu chính.
• Kích thước M14 Chịu tải: Phù hợp cho các ứng dụng cơ khí và kết cấu cần đường kính lớn để phân tán lực siết hiệu quả.

Hạn chế:

• Yêu cầu Kiểm soát Lực Siết Nghiêm ngặt: Do đặc tính vật liệu Inox 316 có nguy cơ bị cháy ren (galling) cao, đặc biệt khi siết tới cấp bền 800 MPa. Bắt buộc phải sử dụng chất bôi trơn và cờ lê lực chuyên dụng.
• Chi phí Ban đầu Cao: Giá thành của đai ốc Inox 316 cấp A4-80 cao hơn đáng kể so với các vật liệu Inox 304 hoặc thép mạ thông thường.

8. Ứng dụng quan trọng của Đai ốc Inox 316 M14

Đai ốc M14 Inox 316 cấp A4-80 là thành phần không thể thiếu trong các ngành công nghiệp đòi hỏi độ tin cậy, khả năng chống ăn mòn tuyệt đối và chịu tải trọng cực lớn:

• Dự án Đóng tàu & Dầu khí: Cố định các bộ phận chịu lực chính trên giàn khoan, thiết bị nâng hạ và các kết cấu chịu lực trong môi trường biển khắc nghiệt.

• Nhà máy Hóa chất & Lọc hóa dầu: Lắp ráp các bồn chứa áp suất cao, thiết bị phản ứng, và hệ thống đường ống nơi tiếp xúc với hóa chất ăn mòn mạnh và yêu cầu độ an toàn cao.

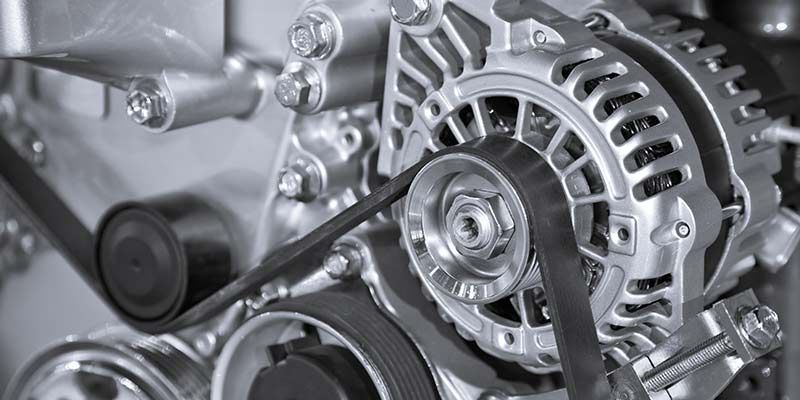

• Ngành Hàng không & Vận tải nặng: Dùng trong các bộ phận chịu tải và rung động lớn của phương tiện giao thông và máy móc công nghiệp.

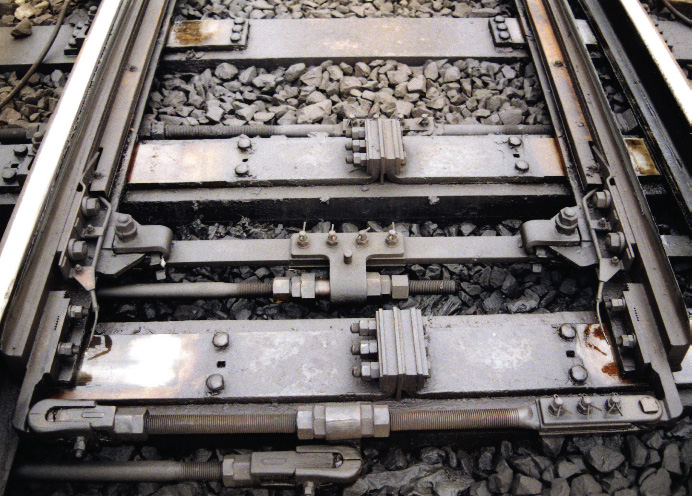

• Xây dựng Cơ sở hạ tầng: Cố định các cấu kiện kim loại quan trọng tại các công trình cầu, cảng biển, nơi cần độ bền vững lâu dài.

9. Inox 316 M14 có duy trì độ bền ở nhiệt độ cao không?

Đai ốc M14 Inox 316 có khả năng chống oxy hóa rất tốt, cho phép nó duy trì tính toàn vẹn cơ học và khả năng chống ăn mòn ở nhiệt độ cao. Nó có thể hoạt động liên tục trong môi trường lên đến 925°C (1700°F) và không liên tục lên tới 870°C (1600°F).

Sự ổn định này là một lợi thế lớn so với các vật liệu khác. Đặc biệt, Inox 316 có khả năng chống lại hiện tượng kết tủa cacbua trong dải nhiệt độ trung bình (425°C - 860°C), giúp đai ốc M14 giữ được cả độ bền kéo (800 MPa) và khả năng chống ăn mòn ngay cả khi nhiệt độ làm việc thay đổi.

10. Quy trình lắp đặt và tháo gỡ Đai ốc Inox 316 M14

Để đạt được hiệu suất tối đa từ Đai ốc M14 Inox 316 (A4-80) và ngăn ngừa hư hỏng, quy trình lắp đặt cần được thực hiện một cách chính xác và có kiểm soát.

Lắp đặt:

• Bôi trơn Bắt buộc: Luôn áp dụng chất chống kẹt ren (anti-seize compound) chất lượng cao (gốc đồng hoặc niken) lên ren bulong M14. Đây là biện pháp không thể thiếu để giảm ma sát và tránh hiện tượng cháy ren khi siết lực cao để đạt 800 MPa.
• Kiểm soát Lực Siết: Sử dụng cờ lê lực (torque wrench) đã hiệu chuẩn. Lực siết phải được áp dụng từ từ và theo quy tắc siết chéo (nếu là mặt bích) để đảm bảo phân bố áp lực đồng đều và đạt mô-men xoắn chính xác.

Tháo gỡ:

• Tháo nới cẩn thận: Khi tháo, nới lỏng đai ốc chậm rãi. Nếu có dấu hiệu kẹt, siết chặt lại một chút trước khi nới ra để phá vỡ mối hàn lạnh một cách an toàn.
• Dụng cụ phù hợp: Chỉ sử dụng cờ lê có kích thước khóa 22mm (size S) chuẩn để tránh làm hỏng các góc cạnh của đai ốc M14.

11. Cách kiểm tra và phân biệt Tán Inox 316 chính hãng

Việc xác minh chất lượng Tán Inox 316 M14 cấp A4-80 là tối quan trọng để đảm bảo an toàn kết cấu và tuân thủ tiêu chuẩn kỹ thuật.

• Hàng thật (Inox 316 A4-80):
  • Bề mặt phải có độ hoàn thiện cao, sáng bóng. Các góc cạnh và ren của đai ốc M14 phải đồng nhất, không có khuyết tật.
  • Thử bằng nam châm: Lực hút nam châm rất yếu hoặc không đáng k*. Lực hút mạnh cho thấy vật liệu có khả năng là thép cacbon hoặc Inox 400.
  • Cách xác thực tin cậy nhất: Yêu cầu Chứng chỉ Chất lượng (CQ) và Báo cáo Thử nghiệm (Test Report) từ nhà cung cấp để kiểm tra thành phần hóa học (đặc biệt là hàm lượng Molypden) và xác nhận giới hạn bền kéo 800 MPa.
• Hàng giả (Thường là Inox 304 hoặc thép mạ):
  • Giá bán thấp hơn nhiều so với giá thị trường của Inox 316 cấp A4-80.
  • Dễ bị ăn mòn rỗ hoặc gỉ sét sau thời gian ngắn tiếp xúc với môi trường biển/hóa chất.
  • Không đạt được cường độ 800 MPa, dễ bị biến dạng hoặc hư hỏng khi siết lực tối đa.

12. Giá bán & nơi mua Đai ốc Inox 316 DIN934 M14 uy tín?

a. Xem giá cập nhật và tồn kho ở đầu trang

Liên hệ để nhận báo giá tốt nhất (giá có thể thay đổi tùy thời điểm và số lượng).

b. Gợi ý mua đai ốc chính hãng uy tín

• Tìm nhà cung cấp có chứng nhận: Đối với sản phẩm đòi hỏi chất lượng chống ăn mòn và chịu lực cao cấp A4-80, luôn ưu tiên đơn vị có khả năng cung cấp đầy đủ chứng nhận về chất lượng và nguồn gốc (CO/CQ) rõ ràng, đảm bảo vật liệu Inox 316 và cấp bền chính xác.
• Mua tại Mecsu: Mecsu cam kết cung cấp Đai ốc Inox 316 M14 chính hãng, đảm bảo chất lượng vật liệu A4 và cấp bền A4-80 (800 MPa), tuân thủ DIN 934, cùng với giá thành cạnh tranh và dịch vụ hỗ trợ kỹ thuật chuyên sâu cho các dự án.

MUA THÊM NHIỀU LOẠI TÁN - ĐAI ỐC CHÍNH HÃNG KHÁC TẠI MECSU

13. Các câu hỏi thường gặp về Tán Inox 316 DIN934 M14

Các câu hỏi sau tập trung vào tính năng đặc biệt của kích thước M14 và cấp bền A4-80.

a. Đai ốc M14 A4-80 có thể chịu được tải trọng ngang (Shear Load) không?

Mặc dù đai ốc chủ yếu chịu tải dọc trục (lực siết), cấp bền A4-80 mang lại độ cứng vật liệu cao, giúp mối ghép M14 chịu được tải trọng ngang tốt hơn đáng kể so với các cấp bền thấp hơn, đặc biệt khi kết hợp với bulong cùng cấp A4-80.

b. Mô-men xoắn (Torque) an toàn cho M14 Inox 316 A4-80 là bao nhiêu?

Lực siết an toàn (Torque) cho M14 Inox 316 (cấp bền 80) thường nằm trong khoảng 90 Nm đến 120 Nm, dưới điều kiện bôi trơn tốt. Luôn phải tham khảo bảng dữ liệu kỹ thuật và sử dụng cờ lê lực để đạt độ chính xác.

c. Có nên dùng M14 A4-80 với bulong thép mạ kẽm không?

Không nên. Sự kết hợp giữa Inox 316 (A4) và thép mạ kẽm sẽ tạo ra Cặp điện hóa (galvanic couple), khiến bulong thép mạ bị ăn mòn rất nhanh chóng. Luôn sử dụng đồng bộ Bulong M14 Inox 316 để đảm bảo tuổi thọ và độ bền chịu lực.

d. Kích thước cờ lê (size S) cho đai ốc M14 là bao nhiêu?

Kích thước cờ lê (size khóa - S) tiêu chuẩn cho đai ốc M14 theo DIN 934 là 22 mm.

e. Tán Inox 316 M14 có cần long đền (Washer) khi lắp đặt không?

Luôn khuyến nghị sử dụng long đền phẳng (plain washer) Inox 316 để phân tán lực siết đều trên bề mặt vật liệu và long đền vênh (spring washer) để tăng cường khả năng chống nới lỏng mối ghép M14 do rung động.

14. Liên hệ và hỗ trợ tư vấn kỹ thuật về Phụ kiện Lắp xiết

Nếu bạn có bất kỳ thắc mắc nào về việc lựa chọn đai ốc M14 cấp A4-80, khả năng tương thích của vật liệu Inox 316, hay cần tư vấn giải pháp lắp xiết cho các ứng dụng công nghiệp khắc nghiệt, vui lòng liên hệ ngay với đội ngũ kỹ sư chuyên gia của Mecsu. Chúng tôi luôn sẵn sàng hỗ trợ mang đến giải pháp lắp xiết chính xác và đáng tin cậy nhất.

Địa chỉ: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email: [email protected]

Website: mecsu.vn

15. Thông Tin Bổ Sung & Đúc kết Thực Tế từ Mecsu

a. Kinh nghiệm Thực Tế & Câu Chuyện Thành Công

Tán M14 Inox 316 cấp A4-80 là chi tiết cốt lõi trong việc lắp đặt kết cấu trụ tuabin gió ngoài khơi (Offshore Wind Turbines). Trong môi trường này, đai ốc không chỉ phải chống lại sự ăn mòn liên tục của nước biển mà còn phải chịu đựng tải trọng rung động, tải trọng gió cực lớn. Cấp A4-80 (800 MPa) đảm bảo độ bền và tuổi thọ mối ghép ít nhất 25 năm mà không bị đứt gãy hay nới lỏng dưới áp lực cực đại.

b. Trích Dẫn Chuyên Gia

“Đối với các mối ghép có đường kính M14 trở lên bằng Inox 316, đặc biệt ở cấp bền A4-80, việc sử dụng chất chống kẹt ren chất lượng cao không chỉ là khuyến nghị mà là bắt buộc. Nếu không được bôi trơn đúng cách, nguy cơ hư hỏng ren (galling) gần như là 100% khi cố gắng đạt được mô-men xoắn cần thiết của cường độ 800 MPa. Sự đầu tư vào dụng cụ siết lực chuyên dụng sẽ tối ưu hóa tuổi thọ của toàn bộ liên kết.”
— Kỹ sư cơ khí Chuyên gia kỹ thuật Mecsu (TP. Hồ Chí Minh) - Với hơn 10 năm kinh nghiệm.

c. Tài Liệu Tham Khảo và Nghiên Cứu

Nội dung chi tiết trong bài viết này được xây dựng dựa trên các tiêu chuẩn kỹ thuật quốc tế và dữ liệu thực tế:

• DIN Standard Catalog (Tiêu chuẩn DIN chính thức).
• Tài liệu kỹ thuật về nhóm vật liệu Thép không gỉ Austenitic (A4-80).
• Kinh nghiệm thực tế từ các dự án và khách hàng của Mecsu.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Với hơn 10 năm kinh nghiệm chuyên sâu, đội ngũ kỹ sư của Mecsu cam kết mang đến những thông tin hữu ích và chính xác nhất.

(Xem thêm thông tin về chúng tôi tại Website Mecsu)

Lưu ý: Hình ảnh sản phẩm có thể khác biệt so với thực tế tùy theo nhà sản xuất. Vui lòng tham khảo thông số kỹ thuật chi tiết hoặc liên hệ Mecsu để có thông tin chính xác nhất về sản phẩm.
