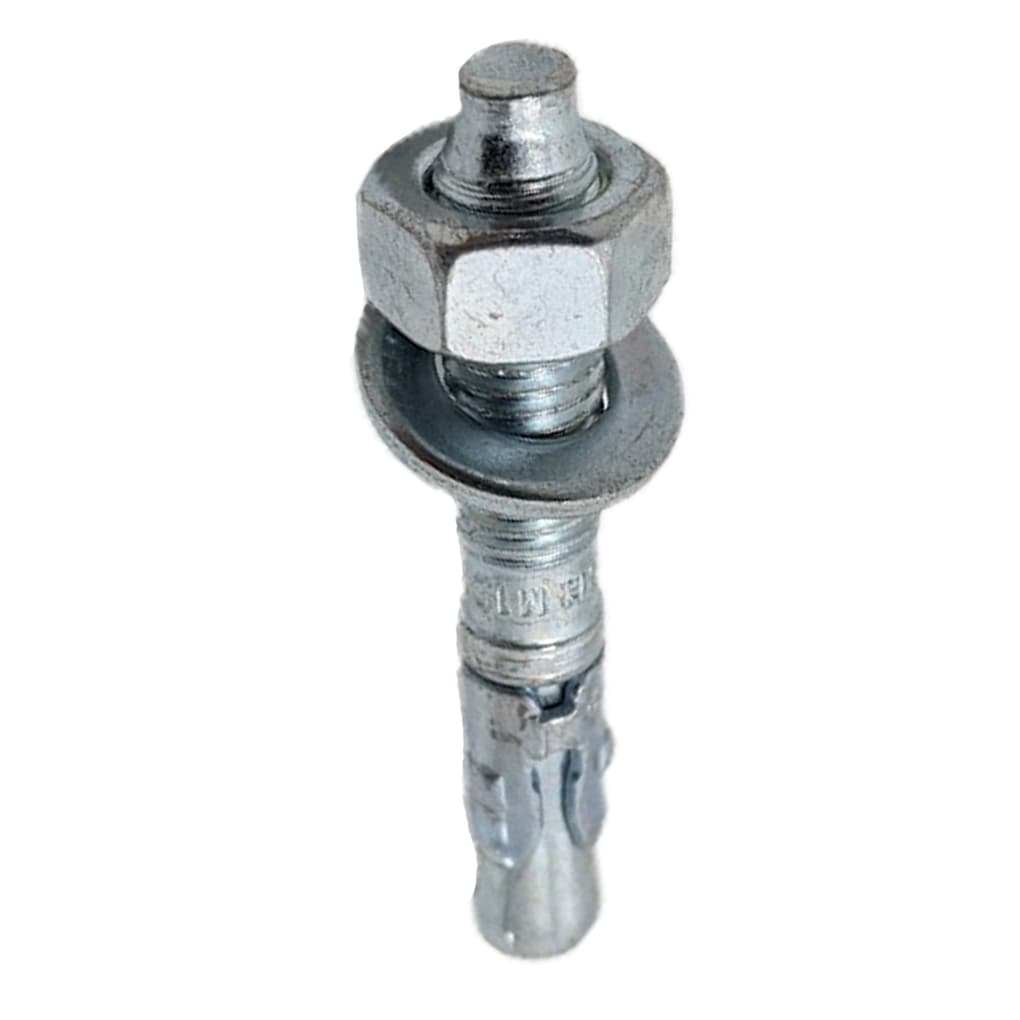

Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M20x200

Thông tin CHUYÊN SÂU về Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M20x200

1. Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M20x200 Là Gì? – Giải Thích Chuyên Sâu

Tắc kê nở 3 cánh (Wedge Anchor) là vật tư neo cấy cơ khí dùng để truyền tải trọng khổng lồ từ các siêu kết cấu xuống nền móng bê tông cốt thép đúc sẵn.

Khi nhắc đến M20x200, chúng ta đang nói đến "quái vật" trong phân khúc bu lông nở cơ khí. Nó kết hợp hai yếu tố cực hạn: Đường kính thân 20mm (M20) cung cấp khả năng chịu lực cắt và lực nhổ hạng siêu nặng (Super Heavy-duty); cùng chiều dài tổng thể lên tới 200mm (20cm). Thiết kế đặc chủng này sinh ra để giải quyết những bài toán hóc búa nhất tại công trường: Neo giữ máy móc hoặc cột thép khổng lồ phải đâm xuyên qua các lớp vữa san nền cực dày, đệm cao su giảm chấn đôn cao, hoặc bản mã sắt siêu dày. Sản phẩm được rèn từ phôi thép Carbon cường độ cao, xử lý bề mặt bằng công nghệ mạ kẽm điện phân, tối ưu cho môi trường nhà xưởng công nghiệp khô ráo.

Bất chấp kích thước đồ sộ bằng cả gang tay, cơ chế ngàm của nó vẫn vô cùng chuẩn xác: Lực siết mô-men xoắn từ đai ốc 30mm sẽ nhấc cụm đầu côn tịnh tiến lên, ép 3 lá thép siêu cứng của áo nở bung ra, tỳ móng vuốt vào vách hố khoan bê tông tạo nên một liên kết gần như không thể bị phá vỡ.

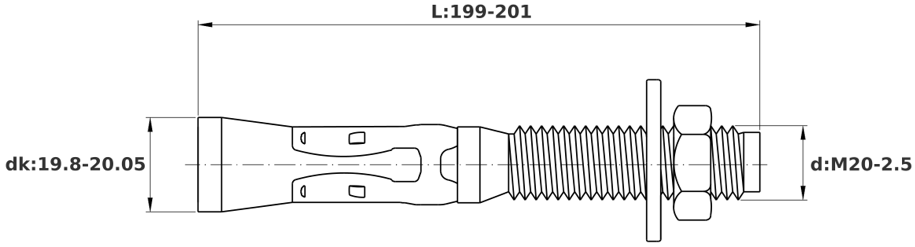

2. Thông Số Kỹ Thuật Chi Tiết Của Tắc Kê Nở M20x200

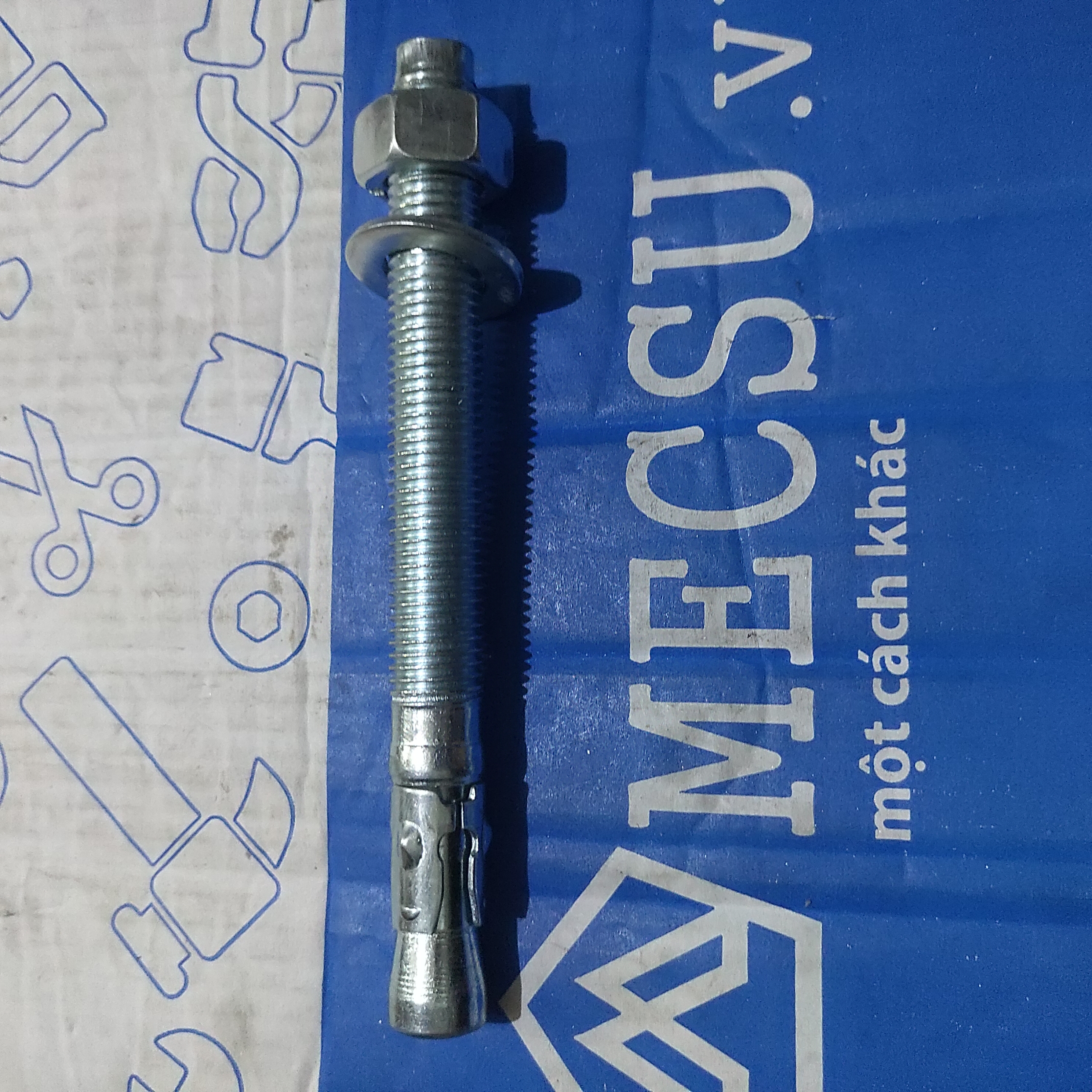

3. Cấu Tạo Chi Tiết Tắc Kê Nở 3 Cánh Siêu Dài M20

Vật tư liên kết M20x200 là một khối thép nguyên khối nặng trịch. Để duy trì độ thẳng và lực truyền tải trên một tay đòn dài 20cm, các chi tiết được gia công cực kỳ khắt khe:

• Thân bulong M20x200: Trục thép đặc khổng lồ đường kính 20mm, dài bằng cả một gang tay. Nửa trên chạy ren chuẩn để vặn ốc, nửa dưới là thân trơn kết thúc bằng hình nón. Trục này chính là "cột sống" gánh chịu toàn bộ tải trọng tĩnh và động của thiết bị.

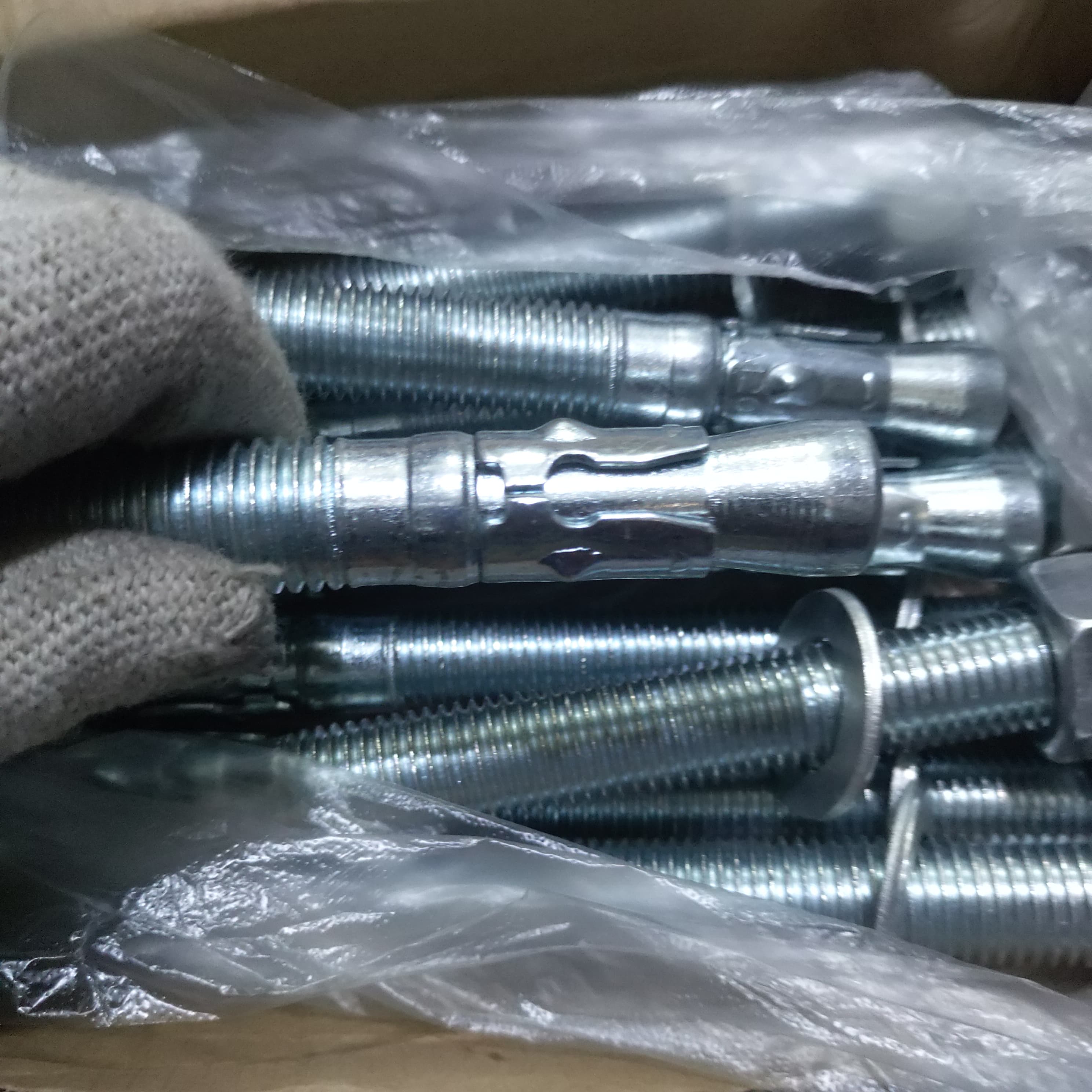

• Áo nở 3 cánh: Do lực nong của đầu côn M20 là cực lớn, 3 lá thép của áo nở phải được dập từ thép tấm rất dày để không bị xé nát. Móng vuốt dập nổi sâu, đóng vai trò như răng nanh găm chặt vào mao quản bê tông.

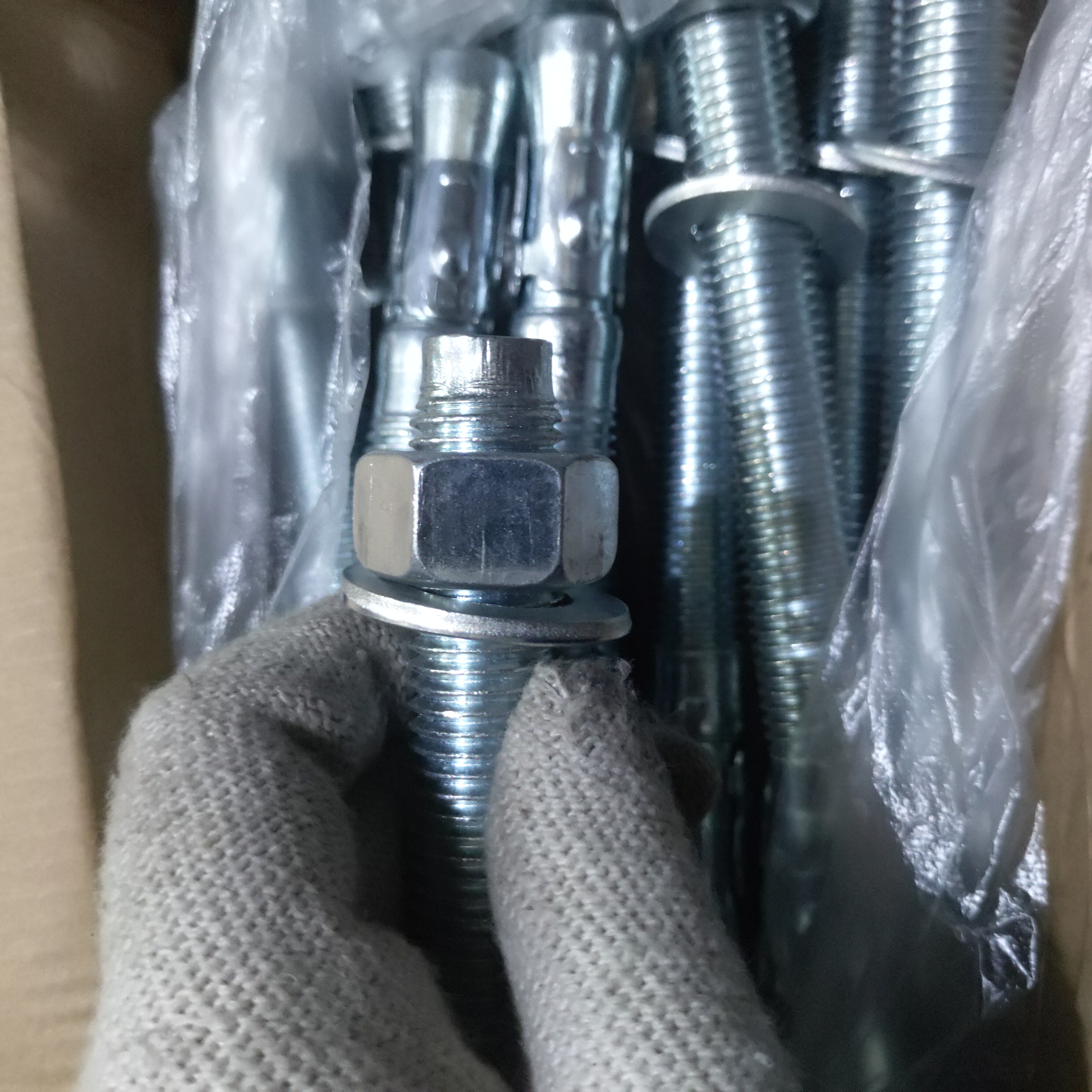

• Đai ốc (Ecu) M20: Kích thước 30mm khổng lồ, là bộ phận tiếp nhận lực xoắn (có thể lên tới trên 150 Nm) từ thợ thi công để kéo cụm áo nở bên dưới kích hoạt.
• Lông đền phẳng M20: To bản và rất dày, phân tán áp suất siết khổng lồ xuống bản mã, chống ăn lún móp méo cấu kiện kẹp.

4. Phân Tích Chuyên Sâu: Sự Kết Hợp Giữa "Siêu Tải Trọng" Và "Cực Hạn Chiều Dài"

Một thanh thép M20 bình thường đã rất khỏe, nhưng tại sao lại cần kéo dài nó tới 200mm? Câu trả lời nằm ở những bài toán thi công không theo tiêu chuẩn.

Chỉ số t_fix (Không gian kẹp) lên tới 80mm:

• Để hệ M20 đạt tải trọng thiết kế (không bị nhổ gốc), nó phải được cắm chìm vào vùng nén của móng bê tông từ 105 - 110mm.
• Nếu dùng bu lông ngắn (như 120mm hoặc 150mm), phần ren ló lên mặt đất sẽ không đủ để xỏ qua các cấu kiện dày. Với M20x200, bạn dư ra khoảng 70 - 80mm không gian t_fix (sau khi đã trừ đi phần ngàm bê tông và bề dày đai ốc/lông đền).
• Khoảng không 8 phân này cho phép bạn dễ dàng đâm xuyên thủng những bản mã thép cực dày (30-40mm) được kê lên bởi lớp vữa san nền (Grout) hoặc đệm giảm chấn cao 40-50mm.

Cảnh báo sinh tử về "Mô-men uốn" (Bending Moment):

• Đây là yếu tố phân biệt thợ nghiệp dư và kỹ sư kết cấu. Khi dùng bu lông dài 20cm để xuyên qua lớp đệm xốp hoặc khoảng không hở, lực xô ngang của bệ máy sẽ tác động lên thân bu lông tạo thành lực bẻ gập (Lực uốn) thay vì lực cắt sát gốc.
• Vì vậy, M20x200 tuyệt đối không được làm từ sắt non. Phôi thép phải đạt cấp bền tiêu chuẩn để chống lại mô-men uốn này. Sự vạm vỡ của đường kính 20m chính là điểm tựa an toàn tuyệt đối so với việc dùng bu lông M16 cùng chiều dài.

5. Ưu và Nhược Điểm Của Tắc Kê M20x200 Mạ Kẽm

Ưu điểm nổi bật:

• Chinh phục mọi độ dày: Giải pháp neo cấy cơ khí tối thượng cho các bệ máy bị đôn nền cao, hoặc lắp đặt xuyên qua kết cấu thép hộp/gỗ khối.
• Tải trọng không bị suy giảm: Giữ nguyên sức mạnh "Super Heavy-duty" của hệ M20 nếu thi công ngàm chuẩn độ sâu.
• Lợi ích kinh tế đột phá: Đối mặt với lỗ khoan sâu 200mm đường kính 20mm, nếu dùng keo hóa chất (Epoxy) sẽ cực kỳ hao keo và tốn kém. Tắc kê M20x200 tiết kiệm cho nhà thầu một khoản ngân sách khổng lồ và bỏ qua thời gian chờ keo khô.
• Thi công "Xuyên thấu": Đặt bệ máy/cột thép vào vị trí, khoan xuyên thẳng qua bản mã xuống móng và đóng bu lông chốt lại ngay lập tức.

Nhược điểm cần lưu ý:

• Thi công cực kỳ nặng nhọc: Khoan một lỗ 20mm sâu 15-20cm vào bê tông mác cao đòi hỏi máy khoan búa chuyên dụng và thợ có sức khỏe tốt.
• Rủi ro va chạm cốt thép: Xuyên sâu 20cm đồng nghĩa với tỷ lệ mũi khoan đụng trúng thép gân của dầm móng là cực kỳ cao. Cần máy siêu âm dò cốt thép trước khi khoan.
• Yêu cầu siết đúng lực: Cần súng bắn ốc hạng nặng hoặc cờ lê lực tay đòn dài để kéo bung được cụm áo nở thép 20mm ở độ sâu lớn.

6. Ứng Dụng Thực Tế Trong Kết Cấu Thép Khổng Lồ & Bệ Máy Đôn Cao

Tại các siêu dự án, khu công nghiệp nặng ở Bình Dương, Đồng Nai, Vũng Tàu, tắc kê M20x200 mạ kẽm là "trùm cuối" xuất hiện ở những vị trí xung yếu nhất:

• Neo bệ máy cán, máy dập, máy ép nhựa siêu trường: Các cỗ máy này thường không đặt sát mặt bê tông mà được đôn lên bằng các khối thép căn lá (Shim) và đổ kín bằng lớp vữa Grout không co ngót cực dày. M20x200 đâm xuyên vữa, ghim vào móng gốc để chống lại lực rung chấn tàn bạo.
• Lắp bích chân cột kết cấu thép (Nhà tiền chế lớn): Cố định các cột chính chịu tải trọng của cầu trục 10 - 20 Tấn. Bản mã chân cột thường rất dày (25-35mm) cộng thêm lớp Grout đệm bảo vệ.
• Chân đế Robot xếp dỡ kho tự động (AS/RS): Bệ đỡ robot di chuyển tốc độ cao cần độ thẳng đứng tuyệt đối, thường phải đệm chân đế rất cao để cân bằng nước. Tắc kê phải vươn dài qua lớp đệm để tìm móng chịu lực.
• Neo giá đỡ ống dẫn dầu/nước làm mát cỡ đại: Trong các trạm Chiller trung tâm, ống thép lớn đi qua các bệ móng cao cần bu lông dài neo giữ gối đỡ chữ U.

7. Hướng Dẫn Thi Công Lắp Đặt Tắc Kê Nở M20x200 Chuẩn Kỹ Thuật

Lỗ khoan sâu và to như M20x200 nếu làm ẩu sẽ biến con bu lông thành "cục sắt kẹt trong tường":

• Bước 1: Khoan lỗ cấp độ khó. Dùng máy khoan búa công suất lớn và mũi hợp kim 20mm loại dài. Khoan xuyên qua vật liệu kẹp, tiến thẳng vào bê tông với độ sâu ít nhất 110 - 120mm (tùy vào độ dài phần kẹp thực tế). Giữ máy thẳng trục tuyệt đối.
• Bước 2: Hút sạch mạt đá (Sinh tử). Lỗ khoan 20x150mm chứa một lượng mạt vụn khổng lồ. Bắt buộc phải dùng vòi xịt khí nén áp lực cao cắm sát đáy hố để xịt bay mọi hạt bụi. Mạt đá kẹt lại sẽ làm áo nở bung sớm, bu lông M20 không thể đóng xuống đáy.
• Bước 3: Đóng tắc kê. Luồn M20x200 qua bản mã. Vặn đai ốc lên bảo vệ đỉnh ren. Dùng búa tạ vừa (khoảng 3-5kg) gõ vuông góc dứt khoát. Cảnh báo: Thân bu lông dài 20cm, nếu gõ xéo tay sẽ bẻ cong bu lông ngay lập tức. Gõ đến khi lông đền ép sát bản mã.
• Bước 4: Siết ngàm tạo lực. Dùng cờ lê/tuýp 30mm. Momen xoắn (Torque) chuẩn cho M20 là rất nặng, từ 150 - 200 Nm. Siết đến khi cảm giác đai ốc cứng lại, áo nở đã tỳ chết vào vách bê tông.

8. Cách Nhận Biết Tắc Kê Nở M20 Chất Lượng Cao – Lời Khuyên Từ Chuyên Gia Mecsu

Một thanh thép đục lỗ 20mm dài 20cm là điểm gánh vác cả mạng sống và tài sản nhà máy. Không có chỗ cho vật tư phế liệu ở hạng mục này.

a. Dấu hiệu của tắc kê nở đạt chuẩn siêu tải trọng:

• Khối lượng đáng gờm: M20x200 bằng thép đặc nặng trịch. Đây là cách cảm nhận vật lý đầu tiên về một phôi thép xịn.
• Độ thẳng tuyệt đối: Lăn thân 200mm trên mặt kính, bu lông lướt trơn tru, không có nhịp nảy (chứng tỏ phôi thẳng, không cong vênh dưới máy tiện gia công).
• Dung sai đường kính tuyệt đối: Kẹp thước đo điện tử vào phần thân trơn phải cho kết quả ~20mm (khoảng 19.8 - 19.9mm).
• Áo nở tôn dày: 3 cánh lá nở phải làm từ thép tấm cực dày, mép gai dập sâu và bén.
• Đai ốc 30mm sắc cạnh: Lục giác đai ốc phải sắc nét, ren bên trong sâu mượt, giúp đầu tuýp 30 bám chặt khi siết lực lên tới 200Nm mà không bị tuôn cạnh vỡ ốc.

b. Dấu hiệu của tắc kê nở kém chất lượng:

• Rút lõi phôi ăn bớt: Phôi chỉ đạt 18.5 - 19.2mm. Khi khoan mũi 20mm xong thả tắc kê vào bị lỏng tuột. Hậu quả: đai ốc siết chặt nhưng tắc kê quay tròn, móng vuốt không thể chạm vách bê tông để bám ngàm, nhổ nhẹ là sút.
• Phôi thép sắt non giòn, thân dài 20cm đập búa tạ vào đầu ren bị cong gập chữ C ngay lập tức, tòe nát phần đỉnh ren.
• Áo nở làm bằng tôn mỏng, khi siết lực 200Nm áo nở bị nghiến nát nhừ bên trong lỗ khoan chứ không xé rách được mặt bê tông để khóa ngàm.

Kinh nghiệm từ các kỹ sư Mecsu: "Với hệ M20 siêu dài, Momen uốn là thứ sát thủ giấu mặt. Nếu bản mã cách mặt bê tông móng 5cm, đoạn bu lông ở giữa khe hở đó phải gánh toàn bộ lực xô ngang của cỗ máy. Nếu dùng thép cân ký ngoài bãi, bu lông sẽ gãy gập. Hãy luôn yêu cầu CO, CQ mác thép từ nhà phân phối uy tín."

9. Giá Bán & Gợi Ý Mua Tắc Kê Nở M20x200 Tại TP.HCM

a. Giá Tắc Kê Nở 3 Cánh M20x200 Mạ Kẽm.

GIÁ THAM KHẢO: 68.688Đ/ Cái

Là kích thước "đụng trần" của dòng sản phẩm, M20x200 tiêu tốn lượng thép lớn nhất nên giá thành nằm ở top cao cấp. Mặc dù vậy, khi đặt lên bàn cân so sánh với việc bơm keo khoan cấy thép (cần lượng keo khổng lồ lấp đầy lỗ 20x200mm), tắc kê cơ khí vẫn chứng tỏ lợi ích kinh tế vô song.
Giá tham khảo: Liên hệ Hotline Mecsu để nhận bảng giá sỉ dự án (đã có VAT) - Đóng thùng tiêu chuẩn công nghiệp siêu nặng, chống va đập ren.

b. Mua Tắc Kê Nở M20x200 ở đâu uy tín tại TP.HCM?

Kích thước khổng lồ như M20x200 gần như không có sẵn tại các cửa hàng kim khí truyền thống. Mecsu là bến đỗ chuyên nghiệp của các kỹ sư trưởng tại TP.HCM:

• Sẵn kho size đặc chủng: Tồn kho sẵn các size hiếm (150, 180, 200, 250...), đáp ứng hỏa tốc cho nhà thầu không cần phải chờ đợi xưởng gia công.
• Cam kết 100% chuẩn dung sai: Đảm bảo đường kính phôi chuẩn M20 nguyên khối.
• Chứng từ dự án đầy đủ: Cung cấp CO, CQ, biên bản test mác thép/kéo nhổ, đáp ứng mọi hồ sơ nghiệm thu khắt khe.
• Giá sỉ tận gốc: Áp dụng chiết khấu sâu theo khối lượng cho nhà thầu EPC, đội xe tải hỗ trợ giao hàng tận móng nhà máy.

10. FAQ về Tắc Kê Nở 3 Cánh M20x200

• Hỏi: Lỗ khoan sâu quá tôi không thấy đáy, làm sao để biết đã khoan đủ để thả bu lông 200mm vào?
  Đáp: Mẹo thi công kinh điển: Hãy lấy băng keo điện quấn quanh thân mũi khoan 20mm ở đúng vị trí đánh dấu (ví dụ 160mm hoặc độ sâu bạn cần). Khoan đến khi dải băng keo chạm mặt bê tông là dừng.
• Hỏi: Tắc kê M20x200 có lực nhổ cao hơn M20x120 không?
  Đáp: Về nguyên tắc, Lực nhổ (Pull-out capacity) phụ thuộc vào phần ngàm (áo nở) chìm sâu bao nhiêu vào bê tông mác cao. Nếu cả M20x120 và M20x200 cùng ngàm sâu 105mm vào khối bê tông, lực nhổ của chúng là bằng nhau. Độ dài dư ra của M20x200 chỉ dùng để bù đắp chiều dài đâm xuyên qua các vật liệu đệm (grout, bản mã) phía trên mặt nền.
• Hỏi: Lớp kẽm mạ của bu lông này có chịu được môi trường kho lạnh cấp đông không?
  Đáp: Không nên. Trong kho cấp đông, sự ngưng tụ độ ẩm là liên tục. Lớp mạ kẽm điện phân sẽ bị phá hủy và rỉ sét nhanh chóng, làm hỏng lõi bu lông. Tại các khu vực này, bạn bắt buộc phải nâng cấp lên sử dụng Tắc kê Inox 304 M20x200.

11. Liên Hệ và Hỗ Trợ Tư Vấn Vật Tư Liên Kết Cực Đại

Công trình của bạn gặp phải lớp vữa cán nền bị sai số quá dày so với bản vẽ? Đừng loay hoay tự cắt hàn nối thêm bu lông, điều đó phá vỡ hoàn toàn kết cấu chịu lực. Hãy gọi chuyên gia kỹ thuật của Mecsu để được điều phối hàng đặc chủng M20x200 đến tận nơi.

Địa chỉ: B28/I - B29/I Đường số 2B, Bình Hưng Hòa B, Bình Tân, TP.HCM

Đường dây nóng: 1800 8137

Email: sales@mecsu.vn

Trang web: mecsu.vn

Khám phá thêm các sản phẩm Tắc Kê chính hãng khác!

12. Thông Tin Bổ Sung & Kinh Nghiệm Thực Tế Từ Mecsu

a. Kinh Nghiệm Thực Tế & Câu Chuyện Thành Công

Sức mạnh xuyên thấu của Tắc kê nở thép mạ kẽm M20x200 đã kịp thời giải cứu nhiều mũi thi công hạng nặng tại khu vực phía Nam:

• Sửa Chữa Nâng Cấp Máy Dập Khổ Lớn: Tại KCN Amata (Bà Rịa - Vũng Tàu), nhà máy cần thay thế cỗ máy dập 500 tấn. Nền móng cũ đã bị lún và phải đổ thêm lớp vữa bù siêu cường (Grout) dày tới 8cm để cân bằng. Toàn bộ bu lông M20 loại phổ thông (150mm) đều "vươn không tới" mặt bản mã chân máy. Lô hàng M20x200 của Mecsu đã giải quyết bài toán hoàn hảo, xuyên thấu 8cm vữa, ghim chặt vào phần lõi móng cốt thép bên dưới, giữ cỗ máy vững chãi tuyệt đối.
• Gia Cố Trụ Chịu Tải Thang Máy Hàng: Lắp đặt giếng thang tải hàng cỡ lớn trong hầm nhà máy yêu cầu bắt bản mã giằng trực tiếp qua vách chống thấm và lớp bảo vệ dày. M20x200 đã đâm xuyên các lớp phụ này để ngàm thẳng vào vách bê tông vách hầm, chịu tải trọng tĩnh lên tới nhiều tấn mỗi điểm neo.

b. Trích Dẫn Chuyên Gia

“Khi quyết định sử dụng tắc kê nở dài đến 200mm hệ M20, kỹ sư hiện trường đang đặt cược toàn bộ sự an toàn của bệ máy vào phần lõi thép ở giữa. Một mũi khoan chạm thép gân, hay một mớ mạt đá chưa thổi sạch đều có thể làm hỏng cả một điểm neo đắt tiền. Lời khuyên xương máu: Hãy dùng máy siêu âm dò thép trước khi khoan 20cm, và không bao giờ thỏa hiệp với những con bu lông có đường kính thân bị thiếu li, đó là hành vi tự sát về mặt kết cấu.”
— Kỹ sư Trưởng Kết Cấu Mecsu (TP. Hồ Chí Minh) - Chuyên gia cung cấp giải pháp neo cấy chịu tải trọng tĩnh/động cực hạn.
