Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M20x120

Thông tin CHUYÊN SÂU về Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M20x120

1. Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M20x120 Là Gì? – Giải Thích Chuyên Sâu

Tắc kê nở 3 cánh (Wedge Anchor) là vật tư neo cấy cơ khí dùng để truyền tải trọng khổng lồ từ các siêu kết cấu xuống nền móng bê tông đúc sẵn.

Ký hiệu M20x120 khẳng định vị thế của sản phẩm trong phân khúc siêu tải trọng (Super Heavy-duty). Với đường kính thân lên tới 20mm (M20), nó mang một khối lượng thép đặc khổng lồ, chuyên trị các lực cắt và lực nhổ ở cấp độ cao nhất trong xây dựng công nghiệp. Chiều dài 120mm là một kích thước đặc thù đối với hệ M20, được thiết kế tinh gọn để ngàm trọn vẹn vào móng bê tông cốt thép mà không để thừa quá nhiều phần ren vướng víu. Sản phẩm được rèn từ phôi thép Carbon cường độ cao và bảo vệ bởi lớp mạ kẽm điện phân, cực kỳ phù hợp cho các bệ máy, chân cột bên trong nhà xưởng khô ráo.

Bất chấp kích thước đồ sộ, nguyên lý khóa ngàm của M20x120 vẫn dựa trên ma sát: Lực siết cực mạnh từ đai ốc 30mm sẽ kéo cụm đầu côn vát nhọn ở dưới đáy lên, ép 3 lá thép dày của áo nở cắm phập vào vách lỗ khoan bê tông, tạo thành một điểm neo vững như bàn thạch.

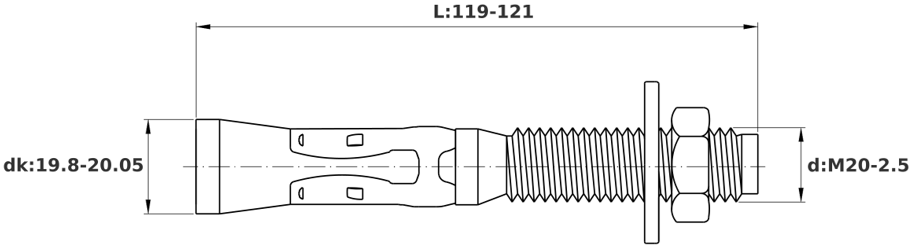

2. Thông Số Kỹ Thuật Chi Tiết Của Tắc Kê Nở M20x120

3. Cấu Tạo Chi Tiết Tắc Kê Nở 3 Cánh M20

Vật tư liên kết M20x120 là một thiết bị có khối lượng thép cực lớn, 4 chi tiết cấu thành đều mang kích thước ngoại cỡ:

• Thân bulong M20x120: Trục thép đặc khổng lồ đường kính 20mm. Với chiều dài 120mm, trục thép này rất ngắn và mập, tạo ra độ cứng vững tuyệt đối chống lại mọi lực bẻ gập ngang. Đầu dưới được tiện côn thuôn nhọn sắc nét.
• Áo nở 3 cánh: Do thân bu lông M20 tạo ra lực nở kinh khủng, áo nở phải được dập từ thép tấm cực dày để không bị xé rách khi nong. Móng vuốt trên áo nở sâu và thô bạo hơn để bấu chặt vào bê tông.
• Đai ốc (Ecu) M20: Đai ốc siêu lớn, sử dụng cờ lê hoặc đầu tuýp 30mm. Để siết được đai ốc này đòi hỏi cần siết lực có tay đòn dài hoặc súng bắn bulong chuyên dụng cho xe tải hạng nặng.
• Lông đền phẳng M20: To, dày bản, gánh chịu và phân tán áp lực nén lên tới hàng ngàn kilogram xuống bản mã thép.

4. Phân Tích Chuyên Sâu: Giải Pháp "Siêu Tải Trọng" Cho Bản Mã Áp Sát

Tại sao lại thiết kế một chiếc bu lông đường kính khủng M20 nhưng lại chỉ dài có 120mm? Đó là sự tính toán chi phí và công năng bậc thầy của ngành cơ khí.

Tối đa hóa lực cắt ngang (Shear Strength):

• So với M16, tiết diện chịu cắt của M20 lớn hơn xấp xỉ 56%. Khi một cỗ máy công nghiệp hàng chục tấn khởi động hoặc phanh gấp, lực xô ngang truyền xuống móng là cực kỳ tàn khốc. Thân bu lông 20mm của M20x120 dễ dàng hấp thụ toàn bộ lực xô ngang này mà không hề bị nứt gãy tiết diện.

Bài toán bản mã mỏng (t_fix nhỏ) và tiết kiệm mũi khoan:

• Để hệ M20 bung áo nở an toàn, nó phải chìm sâu vào bê tông ít nhất 100mm. Với tổng chiều dài 120mm, phần ren ló lên mặt đất chỉ còn vỏn vẹn 20mm. Trừ đi độ dày của lông đền và đai ốc M20 (khoảng 15mm), khoảng hở kẹp bản mã (t_fix) chỉ còn 5-10mm.
• Lợi ích cốt lõi: Thiết kế này chuyên trị việc bắt các bản mã thép có độ dày từ 5-10mm tỳ áp sát trực tiếp xuống nền bê tông. Việc bu lông ngắn giúp thợ thi công tiết kiệm tối đa thời gian và sức lực khoan hố (khoan mũi 20mm rất nặng và hao mũi). Đồng thời, sau khi thi công xong đai ốc vừa khít mặt ren, không cần tốn công mài cắt phần ren chênh lên gây vướng víu bánh xe nâng trong nhà xưởng.

5. Ưu và Nhược Điểm Của Tắc Kê M20x120 Mạ Kẽm

Ưu điểm nổi bật:

• Sức mạnh tuyệt đối: Giải quyết gọn gàng các hệ kết cấu cần chịu tải trọng tĩnh và động ở mức siêu nặng.
• Tiết kiệm thời gian thi công: Lỗ khoan nông (~105mm) giúp thợ thao tác nhanh hơn rất nhiều so với dùng M20x150 hay M20x200, đồng thời hạn chế tối đa rủi ro khoan đụng thép chủ của dầm móng.
• Thẩm mỹ hiện trường: Đai ốc siết xong bằng mặt với đầu ren, an toàn cho người và phương tiện qua lại quanh bệ máy.
• Tiết kiệm ngân sách: Rẻ hơn nhiều so với việc khoan cấy ty ren M20 bằng hóa chất Epoxy (đòi hỏi keo Hilti/Ramset rất đắt đỏ và thời gian chờ keo đông cứng dài).

Nhược điểm cần lưu ý:

• Yêu cầu nền bê tông hoàn hảo: Không thể thi công nếu mặt sàn có lót lớp vữa đệm (Grout) dày, vì t_fix chỉ có 10mm. Chỉ dùng khi bản mã ốp trực tiếp lên bê tông gốc.
• Cấm chỉ định cho bê tông mép: Lực bung của áo nở M20 mạnh đến mức có thể xé toạc các khối bê tông nhỏ. Cần giữ khoảng cách từ tâm lỗ khoan đến mép tường (Edge distance) từ 200mm - 250mm trở lên.
• Dụng cụ chuyên nghiệp: Khoan mũi 20mm và siết ốc 30mm đòi hỏi máy khoan búa công suất lớn và cờ lê/súng siết cỡ đại.

6. Ứng Dụng Thực Tế Trong Kết Cấu Thép Khổng Lồ

Tại các đại công trường, khu công nghiệp nặng ở Bình Dương, Đồng Nai, Vũng Tàu, tắc kê M20x120 mạ kẽm là chìa khóa an toàn cho các hạng mục:

• Dầm cột Nhà thép tiền chế hạng nặng: Neo các bản bích chân cột (base plate) của các xưởng cán thép, xưởng đúc móp, nơi cột thép phải chịu tải trọng của mái và hệ thống cầu trục lớn.
• Lắp ráp dầm Cầu trục (Overhead Crane): Neo các gối đỡ ray cầu trục tải trọng nâng 5 - 10 Tấn tỳ thẳng xuống dầm bê tông cốt thép.
• Bệ máy chấn, máy đột dập: Cố định chân các cỗ máy cơ khí lớn có độ rung xóc tàn bạo. Kích thước M20 triệt tiêu hoàn toàn khả năng máy bị trượt trên mặt sàn.
• Hệ khung chịu tải hầm mỏ / thang máy chở hàng: Bắt các bản mã chịu lực nâng hạ cực lớn vào vách hầm bê tông mác cao.

7. Hướng Dẫn Thi Công Lắp Đặt Tắc Kê Nở M20x120 Chuẩn Kỹ Thuật

Thi công bu lông M20 là một công việc hạng nặng, sai sót có thể dẫn đến hỏng móng bê tông:

• Bước 1: Khoan lỗ chuẩn 20mm. Dùng máy khoan búa Rotary Hammer cỡ lớn và mũi khoan hợp kim 20mm. Khoan vuông góc với mặt nền, độ sâu yêu cầu từ 105 - 110mm. Chú ý giữ máy thật đầm để lỗ không bị loe rộng.
• Bước 2: Hút sạch mạt đá (Tối quan trọng). Lỗ khoan 20mm tạo ra lượng mạt bê tông khổng lồ. Bắt buộc dùng máy hút bụi công nghiệp hoặc súng thổi khí nén áp lực cao xịt sạch đáy lỗ. Mạt kẹt lại sẽ ngăn bu lông M20 xuống hết hành trình.
• Bước 3: Đóng tắc kê. Đặt bản mã định vị. Xỏ M20x120 qua lỗ bản mã. Dùng búa tạ hạng trung gõ thẳng dọc trục để đưa bu lông ngập sâu xuống cho đến khi lông đền chạm khít bản mã (Nhớ vặn đai ốc sát đầu ren để chịu đòn búa).
• Bước 4: Siết ngàm tạo lực. Dùng cờ lê hoặc đầu khẩu 30mm. Momen xoắn (Torque) chuẩn cho M20 thường rơi vào mức 150 - 200 Nm. Khi siết bằng tay đòn dài, bạn sẽ cảm nhận rõ rệt áo nở M20 đang ghim sâu vào cốt bê tông.

8. Cách Nhận Biết Tắc Kê Nở M20 Chất Lượng Cao – Lời Khuyên Từ Chuyên Gia Mecsu

Hàng giả ở phân khúc M20 cực kỳ nguy hiểm. Sử dụng bu lông "nhái" đường kính có thể khiến toàn bộ bệ máy rung lắc vỡ móng bê tông chỉ sau vài tháng vận hành.

a. Dấu hiệu của tắc kê nở đạt chuẩn siêu tải trọng:

• Trọng lượng siêu nặng: Thép M20 nguyên khối cầm rất mỏi tay. Một hộp 20 con có thể nặng vài chục kilogram.
• Dung sai đường kính tuyệt đối: Kẹp thước đo điện tử vào phần thân trơn phải cho kết quả ~20mm (khoảng 19.8 - 19.9mm).
• Áo nở tôn dày: 3 cánh lá nở phải làm từ thép tấm cực dày, mép gai dập sâu. Bóp bằng kềm hầu như không thể làm bẹp áo nở.
• Đai ốc 30mm sắc cạnh: Lục giác đai ốc phải sắc nét, ren bên trong sâu mượt, giúp đầu tuýp 30 bám chặt khi siết lực lên tới 200Nm mà không bị tuôn cạnh (tròn ốc).

b. Dấu hiệu của tắc kê nở kém chất lượng:

• Rút lõi nghiêm trọng: Phôi chỉ đạt 18.5 - 19mm. Khi khoan mũi 20mm xong thả tắc kê vào bị lỏng tuột. Hậu quả là đai ốc siết chặt nhưng tắc kê quay tròn, móng vuốt không thể chạm vào vách bê tông để bám ngàm.
• Phôi thép tạp giòn, đập búa tạ vào tòe nát hoàn toàn phần đỉnh ren.
• Áo nở làm bằng tôn mỏng, khi siết lực 200Nm áo nở bị nghiến nát nhừ bên trong lỗ khoan chứ không bấu được vào tường.

Kinh nghiệm từ các kỹ sư Mecsu: "Đối với hệ M20, tuyệt đối không mua hàng cân ký ngoài chợ trời. Lực xé của M20 là cực lớn, nếu phôi thép không đạt tiêu chuẩn cấp bền >5.8, nó sẽ xé đứt cổ bu lông hoặc làm vỡ nát hệ thống ngàm. Luôn yêu cầu CO, CQ và chứng chỉ thí nghiệm kéo nhổ từ nhà phân phối."

9. Giá Bán & Gợi Ý Mua Tắc Kê Nở M20x120 Tại TP.HCM

a. Giá Tắc Kê Nở 3 Cánh M20x120 Mạ Kẽm (Tham khảo)

Nằm trong phân khúc siêu tải trọng, khối lượng thép cho một con M20x120 là rất lớn nên giá thành sẽ cao hơn đáng kể so với hệ M16. Dù vậy, nó là giải pháp thay thế hoàn hảo và tiết kiệm hơn nhiều so với việc bơm keo khoan cấy thép mác cao.
Giá tham khảo: Liên hệ Hotline Mecsu để nhận bảng giá sỉ dự án (đã có VAT) - Đóng thùng tiêu chuẩn công nghiệp siêu nặng.

b. Mua Tắc Kê Nở M20x120 ở đâu uy tín tại TP.HCM?

Mecsu là tổng kho giải pháp vật tư liên kết kết cấu thép quy mô lớn, chuyên phục vụ các nhà thầu cơ điện và xây dựng nhà xưởng tại TP.HCM:

• Cam kết 100% chuẩn dung sai: Đảm bảo đường kính phôi chuẩn M20, không bán hàng thiếu li, thiếu ren.
• Chứng từ dự án đầy đủ: Cung cấp CO, CQ, biên bản test kéo nhổ lực tĩnh, đáp ứng mọi hồ sơ nghiệm thu khắt khe nhất của tư vấn giám sát.
• Sẵn kho số lượng lớn: Kho KCN Vĩnh Lộc tồn kho sẵn các hệ M16, M20, M24 phục vụ tiến độ hỏa tốc.
• Giá sỉ tận gốc: Áp dụng chiết khấu sâu theo khối lượng cho nhà thầu EPC, hỗ trợ giao hàng tận móng công trình.

10. FAQ về Tắc Kê Nở 3 Cánh M20x120

• Hỏi: Tắc kê M20 khoan mũi 18mm rồi cố đóng thật mạnh vào cho khít được không?
  Đáp: Tuyệt đối Không! Tắc kê M20 thiết kế riêng cho mũi khoan 20mm. Áo nở của hệ M20 rất dày, nếu bạn khoan mũi 18mm, bạn sẽ không bao giờ đóng nó lọt qua được bề mặt bê tông. Đập cố bằng búa tạ chỉ làm cong gãy bu lông và vỡ mảng lớn nền bê tông.
• Hỏi: Tại sao tôi siết đai ốc M20 mà nền bê tông xung quanh bị nứt toác ra hình mạng nhện?
  Đáp: Có 2 nguyên nhân: 1) Bạn thi công quá gần mép tường/mép cột (Edge distance quá nhỏ), lực nở của M20 đẩy bung mép tường. 2) Mác bê tông của bạn quá thấp (bê tông non, gạch rỗng) không chịu nổi áp suất bung ngàm của áo nở sắt 20mm.
• Hỏi: Nếu bản mã của tôi dày 20mm, tôi dùng con M20x120 này có cố vặn đai ốc được không?
  Đáp: Rất khó. Với độ ngàm 100mm, M20x120 chỉ dư ra 20mm ren. Nếu bản mã dày 20mm, đai ốc (dày khoảng 16mm) sẽ không vặn được vào hoặc chỉ móc được 1-2 răng ren, không đảm bảo lực khóa. Bạn buộc phải chuyển sang loại M20x150.

11. Liên Hệ và Hỗ Trợ Tư Vấn Vật Tư Liên Kết Siêu Nặng

Bạn đang thiết kế hệ móng neo cho máy tiện CNC hay dây chuyền cán tôn? Việc tính toán lực cắt ngang và chọn độ dài bu lông M20 là bài toán không thể xem nhẹ. Hãy gọi chuyên gia kỹ thuật của Mecsu.

Địa chỉ: B28/I - B29/I Đường số 2B, Bình Hưng Hòa B, Bình Tân, TP.HCM

Đường dây nóng: 1800 8137

Email: sales@mecsu.vn

Trang web: mecsu.vn

Khám phá thêm các sản phẩm Tắc Kê chính hãng khác!

12. Thông Tin Bổ Sung & Kinh Nghiệm Thực Tế Từ Mecsu

a. Kinh Nghiệm Thực Tế & Câu Chuyện Thành Công

Tắc kê nở thép mạ kẽm M20x120 đã ghi dấu ấn trong nhiều dự án công nghiệp nặng trọng điểm do Mecsu cấp tư:

• Gia Cố Dầm Chạy Cẩu Trục Xưởng Đóng Tàu: Tại khu vực cảng Phú Mỹ, nhà thầu cần neo hệ thống vai cột đỡ dầm cầu trục tải trọng nâng 10 Tấn. Bản mã bích thép dày 10mm được hàn áp sát nền bê tông M300. Việc chọn M20x120 giúp đội thi công khoan lỗ siêu nhanh (không phải khoan sâu 15cm như loại dài), siết ốc ôm trọn ren cực kỳ thẩm mỹ và hấp thụ hoàn toàn rung chấn xô ngang khi cẩu tải di chuyển dầm.
• Neo Bệ Máy Dập Thép Công Suất Lớn: Máy dập thép tạo ra lực phản hồi hướng trục (Up-lift) và lực rung ngang (Shear) vô cùng tàn bạo. Kỹ sư đã quyết định loại bỏ hệ M16 và chuyển toàn bộ sang hệ M20x120. Bệ máy dày 8mm bắt thẳng xuống móng bê tông đúc khối đặc. Sau 1 năm rưỡi bảo trì định kỳ, kiểm tra bằng cờ lê lực cho thấy 100% bu lông không hề bị lỏng hay biến dạng trượt.

b. Trích Dẫn Chuyên Gia

“Bước chân vào phân khúc bu lông M20 là bước vào thế giới của siêu tải trọng. M20x120 là một thiết kế rất khôn ngoan cho các bản mã mỏng (t_fix < 10mm). Việc giữ bu lông ngắn mang lại lợi ích kép: Đỡ tốn công sức nhồi máy khoan hạng nặng xuống sâu và loại bỏ rủi ro khoan đứt thép gân dầm móng. Tuy nhiên, hãy nhớ dùng súng thổi bụi thật kỹ, một hạt đá nhỏ 5mm còn sót lại dưới hố cũng đủ làm con tắc kê M20 này đứng khựng giữa chừng.”
— Kỹ sư Kết Cấu Mecsu (TP. Hồ Chí Minh) - Chuyên gia cung cấp giải pháp neo cấy bệ máy và kết cấu thép.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Mecsu - Tự hào phân phối các dòng vật tư liên kết thép hệ mét siêu lớn, đáp ứng mọi rào cản kỹ thuật khắt khe nhất của ngành xây dựng công nghiệp Việt Nam.

(Tra cứu thêm bảng chịu tải tĩnh/động của bu lông M20 tại Website Mecsu)
