Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M16x220

Thông tin CHUYÊN SÂU về Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M16x220

1. Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M16x220 Là Gì? – Giải Thích Chuyên Sâu

Tắc kê nở 3 cánh (Wedge Anchor) là vật tư neo cấy cơ khí tốc độ cao, dựa vào nguyên lý ma sát khi giãn nở để ngàm chặt các cấu kiện trọng tải lớn vào nền bê tông cốt thép đặc.

Ký hiệu M16x220 là đại diện cho dòng sản phẩm có kích thước gần như "chạm trần" trong danh mục bu lông nở tiêu chuẩn. Với đường kính thân 16mm (M16) đảm bảo sức mạnh chịu lực cắt và nhổ hạng nặng (Heavy-duty), cùng chiều dài tổng thể khổng lồ lên đến 220mm (22cm), đây là thiết bị neo giữ siêu đặc chủng. Nó được sinh ra với một sứ mệnh duy nhất: Đâm xuyên qua các lớp vật liệu siêu dày (như vách Panel kho lạnh dày 100mm, đà gỗ nguyên khối, lớp bệ đỡ máy nâng cao) để ghim thẳng vào lõi bê tông chịu lực. Sản phẩm được rèn từ thép Carbon đặc chủng và hoàn thiện bằng mạ kẽm điện phân, tối ưu cho môi trường nhà xưởng, kho bãi khô ráo.

Bất chấp chiều dài ấn tượng, cơ chế vận hành của nó vẫn rất đơn giản và kiên cố: Khi tác dụng lực siết (mô-men xoắn) lên đai ốc, phần đuôi côn vát nhọn sẽ bị kéo ngược lên, ép 3 lá thép của áo nở bung rộng ra và cắm sâu các mấu gai vào thành hố khoan bê tông.

2. Thông Số Kỹ Thuật Chi Tiết Của Tắc Kê Nở M16x220

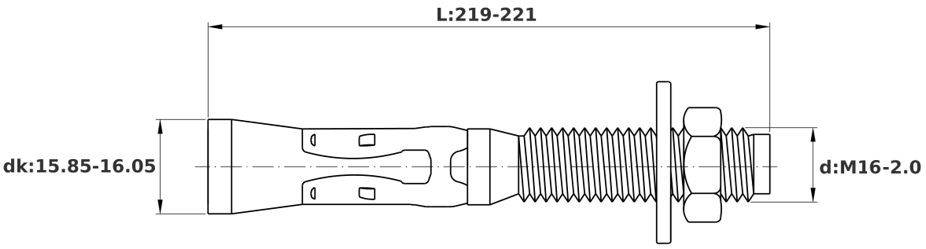

3. Cấu Tạo Chi Tiết Tắc Kê Nở 3 Cánh M16x220

Vật tư liên kết tắc kê nở M16x220 sở hữu chiều dài bằng cả một gang tay người lớn. Để đảm bảo truyền lực an toàn, 4 chi tiết của nó phải phối hợp cực kỳ chặt chẽ:

• Thân bulong M16x220: Trục lõi thép đặc 16mm dài tới 220mm. Đoạn ren phía trên được gia công đủ dài để linh hoạt vặn đai ốc ở các khoảng cách kẹp khác nhau. Phần thân trơn phải tuyệt đối thẳng, kết thúc bằng đuôi côn thuôn nhọn. Trục này chính là "cột sống" gánh chịu toàn bộ mô-men uốn và lực cắt.
• Áo nở 3 cánh (Lá nở): Được chế tạo từ thép tấm dày dặn, bọc sát lấy đầu côn. Các gai dập nổi trên lá nở đóng vai trò như những chiếc mỏ neo nhỏ, ngàm chặt vào mao quản bê tông.
• Đai ốc (Ecu) M16: Ecu 24mm chịu tải trọng xoắn lớn, truyền lực để kéo tuột phần đầu côn lên trên.
• Lông đền phẳng M16: To bản và dày, giúp phân tán áp lực nén đồng đều, bảo vệ các bề mặt vật liệu kẹp (nhất là gỗ, nhôm) không bị xé nát khi siết lực 100Nm.

4. Phân Tích Chuyên Sâu: Kích Thước 220mm - Vượt Mọi Giới Hạn Độ Dày

Tại sao phải cần đến một chiếc tắc kê dài tới 22 phân (22cm)? Câu trả lời nằm ở những cấu kiện kiến trúc và cơ khí hiện đại ngày càng đòi hỏi độ dày lớn.

Chỉ số t_fix (Fixture Thickness) cực đỉnh: Hơn 1 tấc (115mm):

• Để neo an toàn tải trọng nặng, bu lông M16 cần cắm sâu vào vùng lõi bê tông ít nhất 90mm.
• Với tổng chiều dài 220mm, sau khi trừ đi 90mm cắm móng và 15mm chừa ra cho ecu/lông đền, bạn có trong tay khoảng không gian kẹp (t_fix) lên tới 115mm (11.5cm).
• Phá vỡ mọi rào cản: Khoảng hở 11.5cm này là "chìa khóa vàng" để xuyên thủng những khối tà vẹt gỗ khổng lồ, các tấm vách Panel phòng sạch/kho lạnh dày 100mm, hoặc các khối thép hộp vuông 100x100mm mà thợ không cần phải khoét lỗ lùi (lỗ âm) làm suy yếu kết cấu.

Cảnh báo Kỹ thuật cực kỳ quan trọng: Rủi ro Lực Uốn (Bending Moment):

• Đây là nguyên tắc sống còn khi dùng bu lông siêu dài: Nếu đoạn vật liệu kẹp ở giữa (11.5cm) là không gian rỗng, vật liệu xốp (như xốp PU kho lạnh), tải trọng từ thiết bị treo sẽ không truyền theo phương cắt ngang thuần túy nữa, mà nó sẽ bẻ gập thân bu lông (Lực uốn - Bending).
• Chính vì vậy, M16x220 tuyệt đối không được gia công từ thép phế liệu hay sắt non. Nó bắt buộc phải đạt cấp bền 5.8 trở lên để trục thép dài 22cm không bị cong vòng chữ C khi có tải.

5. Ưu và Nhược Điểm Của Tắc Kê M16x220 Mạ Kẽm

Ưu điểm nổi bật:

• Ông vua xuyên thấu: Giải quyết gọn gàng các tình huống "bu lông ngắn vươn không tới" qua các lớp cấu kiện bọc ngoài siêu dày mà không cần cắt phá bề mặt.
• Giữ nguyên tải trọng hệ M16: Vẫn sở hữu đường kính thân 16mm vững chãi, đảm bảo lực nhổ (pull-out) đạt mức Heavy-duty nếu phần ngàm bám đủ sâu vào bê tông.
• Lắp đặt trực tiếp (Through-fastening): Áp thẳng vật liệu dày 10cm lên tường, khoan xuyên lỗ và đóng tắc kê thẳng vào móng mà không cần phải dỡ vật liệu xuống đo đạc, tiết kiệm cực nhiều sức lực cho thợ.
• Lợi ích kinh tế: So với phương án khoan cấy thép dùng keo Epoxy (Ramset/Hilti) cho lỗ sâu 220mm, giải pháp tắc kê cơ khí mạ kẽm tiết kiệm đến 60% chi phí.

Nhược điểm cần lưu ý:

• Khoan hố cực sâu và rủi ro cao: Yêu cầu mũi khoan 16mm dài, ăn sâu vào nền 15-20cm. Nguy cơ mũi khoan đụng trúng thép gân của dầm sàn là vô cùng lớn, đòi hỏi kỹ năng xử lý hiện trường tốt.
• Dễ cong khi thi công: Trục thép dài 22cm nếu bị thợ gõ búa chéo góc (không vuông góc) sẽ bị cong thân ngay lập tức, dẫn đến kẹt không đóng xuống được.
• Giới hạn mạ kẽm: Lớp mạ điện phân chỉ bảo vệ được trong môi trường nhà xưởng. Nếu thi công mặt dựng vách kính ngoài trời, phải cân nhắc loại Inox 304.

6. Ứng Dụng Thực Tế Trong Lắp Đặt Kho Lạnh & Cấu Kiện Đặc Biệt

Tại TP.HCM, Cần Thơ, Long An, nơi bùng nổ các nhà máy chế biến thủy sản và kho lạnh Logistics, tắc kê M16x220 mạ kẽm là "đặc sản" cho các hạng mục:

• Thi công vách Panel Kho Lạnh (Thủy sản/Nông sản): Vách kho lạnh thường dùng Panel EPS/PU dày từ 75mm đến 125mm. Để bắt hệ khung xương phụ, giá kệ kho xuyên qua lớp xốp này vào tường gạch/bê tông chịu lực phía sau, M16x220 là sự lựa chọn duy nhất và hoàn hảo nhất.
• Neo bệ máy đôn siêu cao: Cố định các dây chuyền máy móc, bệ bơm công nghiệp cần đệm các lớp lót cao su chống rung hoặc bục thép căn lá dày hơn 1 tấc.
• Kiến trúc Gỗ khối: Neo đà gỗ mái, dầm tà vẹt nguyên khối siêu dày của các công trình Resort, nhà gỗ sân vườn cao cấp vào móng trụ bê tông cốt thép.
• Gia cố móng sau nâng nền: Rất phổ biến khi nhà xưởng bị ngập, phải đắp nền vữa, cán thêm Epoxy cao 10-15cm. M16x220 đâm thấu qua lớp nền mới này để neo chặt chân bệ máy vào nền bê tông gốc bên dưới.

7. Hướng Dẫn Thi Công Lắp Đặt Tắc Kê Nở M16x220 Chuẩn Kỹ Thuật

Thi công một bu lông dài 22cm đòi hỏi sự tuân thủ nghiêm ngặt về phương hướng và độ sạch của lỗ khoan:

• Bước 1: Khoan lỗ xuyên thấu. Sử dụng máy khoan búa hạng nặng và mũi 16mm chuyên dụng loại dài. Khoan vuông góc 90 độ, xuyên qua vật liệu kẹp, tiến thẳng vào bê tông với độ sâu ít nhất 100 - 120mm (tùy vào độ dài phần kẹp).
• Bước 2: Hút/Thổi mạt bê tông (Cực kỳ quan trọng). Lỗ khoan càng sâu, lượng mạt đá mắc lại càng nhiều. Tuyệt đối phải dùng vòi thổi khí nén áp lực cao luồn sát đáy hố để xịt sạch. Mạt đá kẹt lại sẽ làm áo nở bung sớm, bu lông chết cứng nửa chừng.
• Bước 3: Đóng tắc kê. Luồn M16x220 vào vị trí. Vặn đai ốc lên bằng mặt với đầu ren. Dùng búa gõ thẳng góc (trùng trục với bu lông). Lưu ý: Không dùng lực đập xéo, bu lông 22cm rất dễ bị cong thân. Gõ đến khi lông đền ép sát bản mã.
• Bước 4: Siết ngàm. Dùng cờ lê hoặc tuýp 24mm siết ốc với Momen xoắn 100 - 120 Nm. Khi đủ lực, áo nở đã tỳ ngàm tối đa vào bê tông.

8. So Sánh Tắc Kê Nở M16x220 với M16x180 và M16x200

Việc tính toán để không "hụt ren" hay "dư thừa" là bài toán kinh tế và kỹ thuật quan trọng:

9. Cách Nhận Biết Tắc Kê Nở M16 Chất Lượng Cao – Lời Khuyên Từ Chuyên Gia Mecsu

Mua một con bu lông ngắn dỏm có thể chỉ hỏng một mối ghép, nhưng mua bu lông 220mm dỏm, nó sẽ cong ngay khi thợ đóng búa, gây lãng phí vật tư, mất công khoan lại và đe dọa trực tiếp đến tính mạng người dùng.

a. Dấu hiệu của tắc kê nở đạt chuẩn an toàn:

• Độ thẳng tuyệt đối: Lăn thân 220mm trên mặt kính phẳng, bu lông lướt trơn tru, không có nhịp nảy hay hở sáng (chứng tỏ phôi thẳng, không cong vênh từ máy tiện).
• Kích thước chuẩn: Đường kính thân đo bằng thước kẹp điện tử phải xấp xỉ ~16mm (15.8 - 15.9mm). Hàng xịn cầm cực kỳ nặng tay.
• Áo nở bám chắc: Tôn dập áo nở phải dày. Lá nở ôm khít vào thân côn, có độ đàn hồi lò xo tốt khi dùng kềm bóp mép. Mép gai dập rõ ràng.
• Chất lượng ren: Ren sâu, láng. Dùng tay vặn đai ốc suốt 10cm chiều dài ren vẫn mượt mà, không sượng rít.

b. Dấu hiệu của tắc kê nở kém chất lượng:

• Rút ruột phôi thép: Thân bu lông nhỏ xíu, chỉ cỡ 15.2mm. Khi đóng vào lỗ khoan mũi 16, nó bị lỏng rỗng, áo nở không tới vách tường, siết ốc quay tròn vô dụng.
• Phôi sắt non giòn: Đập búa hơi mạnh tay thì thân 22cm bị cong gập hình chữ C, ren thì bị tòe bẹp nát không vặn ốc được.
• Mạ kẽm lỗi: Có vết rỉ sét ố vàng ngay từ trong khe rãnh áo nở do quy trình xử lý chống rỉ sơ sài, kém chất lượng.

Kinh nghiệm từ các kỹ sư Mecsu: "Với bu lông dài hơn 20cm, Mô-men uốn là kẻ thù số 1. Hàng sắt non rẻ tiền sẽ biến dạng dẻo ngay khi chịu lực máy rung. Hãy bảo vệ túi tiền và sự nghiệp của bạn bằng cách yêu cầu nhà cung cấp đưa ra chứng nhận cấp bền mác thép (CQ) rõ ràng trước khi nhập hàng."

10. Giá Bán & Gợi Ý Mua Tắc Kê Nở M16x220 Tại TP.HCM

a. Giá Tắc Kê Nở 3 Cánh M16x220 Mạ Kẽm.

GIÁ THAM KHẢO: 33.772đ/ Cái

Đây là size siêu đặc chủng, tốn lượng phôi thép nhiều nhất nên giá thành thuộc phân khúc cao cấp nhất trong dòng M16. Dẫu vậy, nó vẫn là giải pháp kinh tế và nhanh chóng vượt bậc so với hệ thống keo khoan cấy thép.
Giá tham khảo: Liên hệ Hotline Mecsu ngay hôm nay để nhận báo giá sỉ cho dự án thi công (đã có VAT) - Hàng đóng hộp tiêu chuẩn chống sốc, giữ thẳng bu lông.

b. Mua Tắc Kê Nở M16x220 ở đâu uy tín tại TP.HCM?

Các size "cực đại" như 200mm, 220mm gần như không thể tìm thấy ở các cửa hàng điện nước kim khí nhỏ lẻ. Mecsu là bến đỗ tin cậy của các kỹ sư hiện trường tại TP.HCM:

• Sẵn kho size đặc chủng: Tồn kho số lượng lớn các kích thước khó tìm (180, 200, 220, 250...), đáp ứng hỏa tốc cho nhà thầu không phải chờ đợi gia công.
• Thông số chuẩn chỉ: Cam kết dung sai đường kính, độ thẳng trục và cấp bền phôi thép đạt tiêu chuẩn chịu tải Heavy-duty. Đi kèm giấy tờ CO/CQ.
• Chiết khấu dự án lớn: Trợ giá mạnh mẽ cho các nhà thầu cơ điện, nhôm kính mặt dựng, thi công kho lạnh.
• Giao hàng công trình: Đội xe tải chuyên nghiệp giao hàng tận nơi tại TP.HCM, Bình Dương, Long An.

11. FAQ về Tắc Kê Nở 3 Cánh M16x220

• Hỏi: Tắc kê dài 22cm có lực nhổ cao hơn tắc kê 12cm không?
  Đáp: Về bản chất, Lực nhổ (Pull-out force) phụ thuộc vào phần áo nở ngàm sâu bao nhiêu vào lõi bê tông, chứ không phụ thuộc vào độ dài phần thân ló ra ngoài. Nếu M16x120 và M16x220 cùng được ngàm sâu 9cm vào móng bê tông mác B25, lực nhổ tĩnh của chúng là tương đương nhau. M16x220 chỉ ưu việt hơn khi cần kẹp xuyên qua vật liệu dày.
• Hỏi: Tôi khoan lỗ sâu 15cm bị đụng thép gân, có nên cắt ngắn bu lông M16x220 lại để đóng cho vừa không?
  Đáp: Tuyệt đối Không. Nếu bạn cắt ngắn phần đầu ren (để vặn ốc) thì không sao. Nhưng nếu bạn cắt ngắn phần đuôi côn (phần ngàm), tắc kê sẽ bị phá hủy hoàn toàn cơ chế nở và trở thành cục sắt vô dụng. Nếu đụng thép, buộc phải dời lỗ khoan sang vị trí khác.
• Hỏi: Tại sao đóng bu lông 220mm vào lỗ được một nửa thì nó cứng ngắc, không đập xuống được nữa?
  Đáp: Có 2 lý do: 1) Bạn không thổi sạch mạt đá trong lỗ sâu, mạt đá dồn lên làm kẹt áo nở nêm chặt bu lông lại. 2) Trong lúc đóng, búa bạn gõ bị xéo làm thân bu lông 22cm bị cong, khiến nó mắc kẹt vào vách lỗ khoan thẳng.

12. Liên Hệ và Hỗ Trợ Tư Vấn Vật Tư Liên Kết Đặc Chủng

Công trình kho lạnh hay bệ đỡ máy của bạn đang bị bế tắc do vật liệu đệm quá dày? Đừng loay hoay tự gia công hàn nối bu lông. Hãy gọi chuyên gia kỹ thuật của Mecsu để có giải pháp chuẩn xác và an toàn nhất.

Địa chỉ: B28/I - B29/I Đường số 2B, Bình Hưng Hòa B, Bình Tân, TP.HCM

Đường dây nóng: 1800 8137

Email: sales@mecsu.vn

Trang web: mecsu.vn

Khám phá thêm các sản phẩm Tắc Kê chính hãng khác!

13. Thông Tin Bổ Sung & Kinh Nghiệm Thực Tế Từ Mecsu

a. Kinh Nghiệm Thực Tế & Câu Chuyện Thành Công

Kích thước "Vượt giới hạn" của Tắc kê nở thép mạ kẽm M16x220 đã giúp Mecsu giải quyết những bài toán hóc búa nhất tại các đại công trường:

• Tổng Kho Lạnh Thủy Sản Tại Cần Thơ: Nhà thầu thi công yêu cầu lắp hệ thống dầm đỡ dàn lạnh công nghiệp áp sát lên trần. Trần kho lạnh được lót lớp Panel PU cách nhiệt siêu dày lên tới 125mm. Kỹ sư Mecsu đã chỉ định lô vật tư M16x220, giúp thợ đâm xuyên ngọt lịm qua lớp Panel xốp 12.5cm, ăn sâu vào dầm bê tông cốt thép 9.5cm, tạo ra liên kết chịu tải cực khủng mà không làm tổn hại đến khả năng giữ nhiệt của trần kho.
• Gia Cố Trụ Máy Tiện CNC Đời Cũ: Một xưởng gia công tại Bình Dương cần dời máy tiện CNC sang vị trí nền mới. Lớp nền mới có mảng vữa cán bị bong tróc ngầm dày 8cm. Nếu đục lên đổ lại sẽ mất 7 ngày dừng máy. M16x220 đã đâm xuyên thấu qua lớp vữa hỏng đó, bắt rễ xuống móng gốc, neo chặt 4 chân đế máy tiện, giúp nhà xưởng vận hành lại ngay trong ngày.

b. Trích Dẫn Chuyên Gia

“Với hệ bu lông dài trên 200mm như M16x220, chúng tôi không gọi nó là vật tư thông thường, chúng tôi gọi nó là 'Mỏ neo kết cấu'. Khi bạn có một lớp không gian rỗng (như xốp cách âm, đệm cao su dày 10cm) kẹp giữa bản mã và bê tông, trục bu lông sẽ phải gánh chịu ứng suất uốn cực kỳ tàn khốc. Nếu cấp bền phôi thép không đạt chuẩn 5.8, bu lông sẽ oằn cong, đai ốc lỏng lẻo và tai nạn là khó tránh khỏi. Sự cẩn trọng chọn vật tư chính hãng ở kích thước này là điều bắt buộc.”
— Kỹ sư Trưởng Kết Cấu & Vật Liệu Mecsu (TP. Hồ Chí Minh) - Hơn 10 năm kinh nghiệm xử lý các giải pháp neo cấy siêu tải trọng.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Mecsu - Tự hào phân phối các dòng vật tư liên kết thép đặc chủng, kích thước siêu dài, tháo gỡ mọi rào cản kỹ thuật cho nhà thầu EPC Việt Nam.
