Tắc Kê Đạn (Drop-In Anchor), còn gọi là nở đạn, là loại neo có ren trong dùng để tạo điểm liên kết ren trên nền bê tông. Sản phẩm có dạng thân trụ, bên trong chứa ren và cơ cấu nở; khi được thiết lập đúng kỹ thuật, phần áo nở tạo lực bám vào thành lỗ khoan để hình thành điểm neo.
Tắc Kê Đạn thường được kết hợp với ty ren, bu lông, đai treo và giá đỡ trong các hệ thống lắp đặt. Khi lựa chọn, cần xem đồng thời size ren, đường kính và chiều dài tắc kê, kích thước lỗ khoan, chiều sâu neo, vật liệu và điều kiện của nền bê tông thay vì chỉ chọn theo kích thước ren.
1. Tắc Kê Đạn là gì và dùng để làm gì?
Tắc Kê Đạn là loại neo ren trong dùng để tạo điểm bắt bu lông hoặc ty ren trên bê tông. Khác với một số loại tắc kê nhựa hoặc neo cơ học khác, Tắc Kê Đạn được thiết kế để đặt vào lỗ khoan trên nền bê tông rồi thiết lập cơ cấu nở bên trong.
1.1. Chức năng chính của Tắc Kê Đạn
Sau khi được lắp đặt và thiết lập đúng, Tắc Kê Đạn tạo ra một điểm liên kết ren cố định trên nền bê tông. Bu lông hoặc ty ren có thể được vặn vào phần ren trong để liên kết với chi tiết cần lắp.
- Tạo điểm neo có ren trong trên bê tông.
- Kết nối với bu lông hoặc ty ren.
- Hỗ trợ treo và cố định giá đỡ, đường ống, máng cáp và các kết cấu phù hợp.
- Cho phép tháo bu lông hoặc ty ren mà không cần tháo toàn bộ neo khỏi nền bê tông.
1.2. Tắc Kê Đạn làm việc như thế nào?
Cơ chế cơ bản có thể hiểu theo chuỗi:
Lỗ khoan trên bê tông → đặt Tắc Kê Đạn → thiết lập bộ phận nở → áo nở ép vào thành lỗ → hình thành điểm neo → vặn bu lông/ty ren → cố định kết cấu.
Khả năng chịu tải của liên kết không được xác định chỉ bằng size ren. Chất lượng bê tông, chiều sâu neo, đường kính lỗ, khoảng cách đến mép bê tông, khoảng cách giữa các neo và hướng tải đều có thể ảnh hưởng đáng kể đến khả năng làm việc của hệ thống.
1.3. Tắc Kê Đạn dùng trên bề mặt nào?
Tắc Kê Đạn được định hướng cho nền bê tông. Không nên mặc định sử dụng sản phẩm trên tường gạch rỗng, tấm thạch cao hoặc kim loại chỉ vì sản phẩm có ren trong. Các bề mặt này có cơ chế chịu lực khác và có thể cần loại neo chuyên dụng khác.
2. Tắc Kê Đạn có những loại nào?

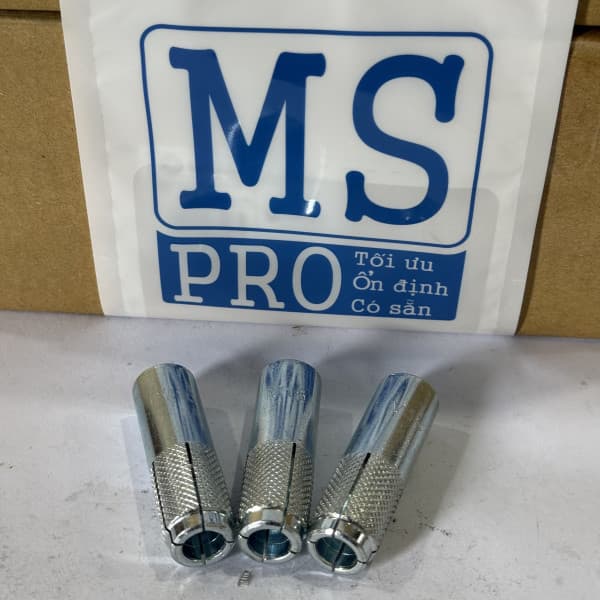

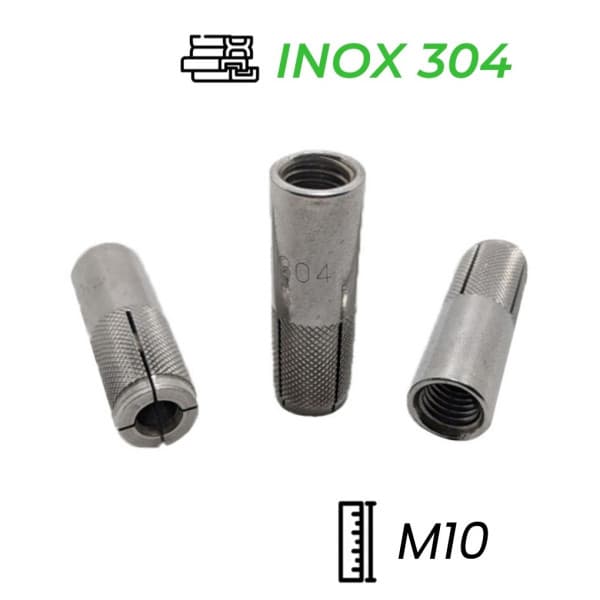

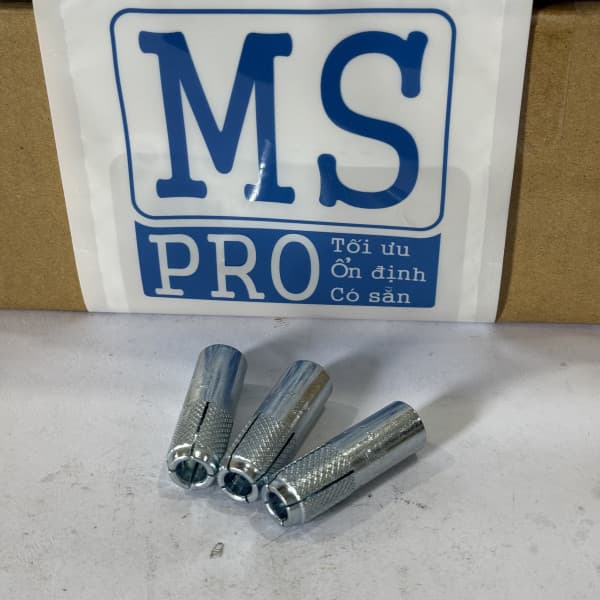

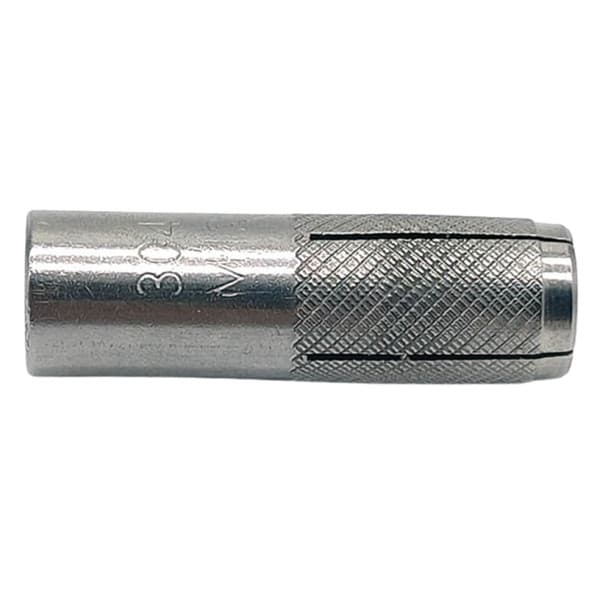

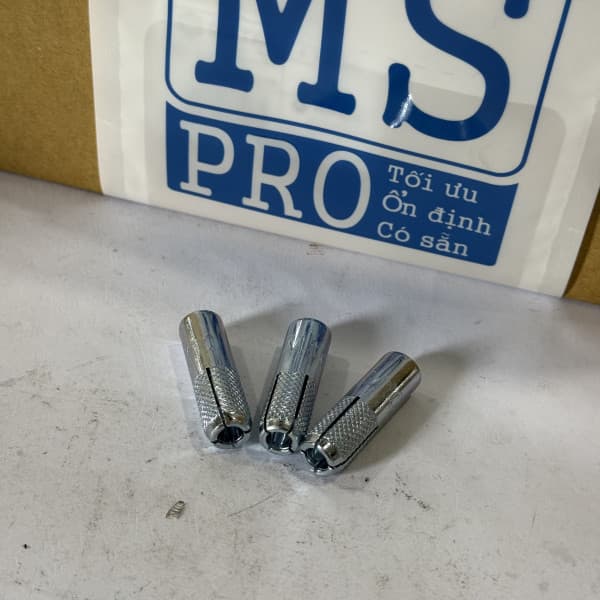

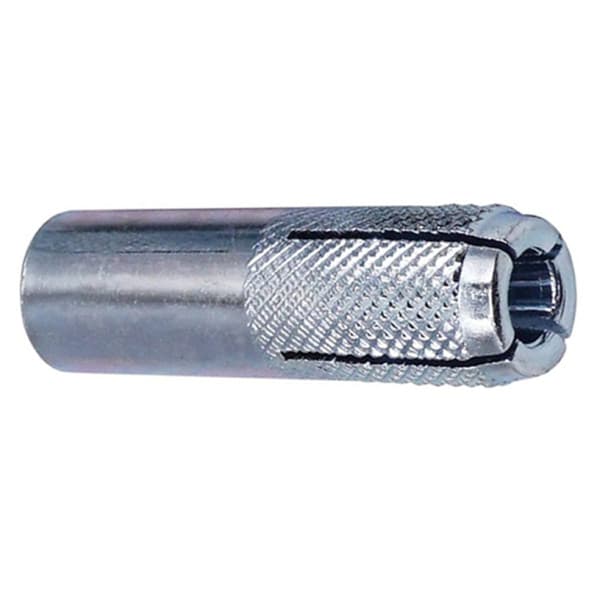

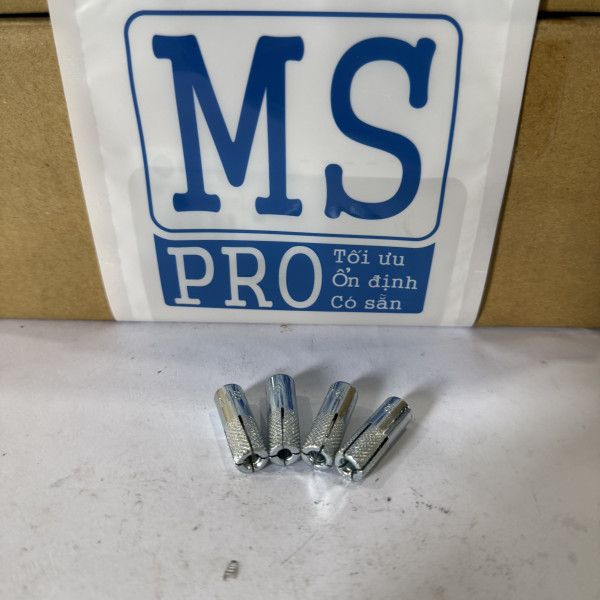

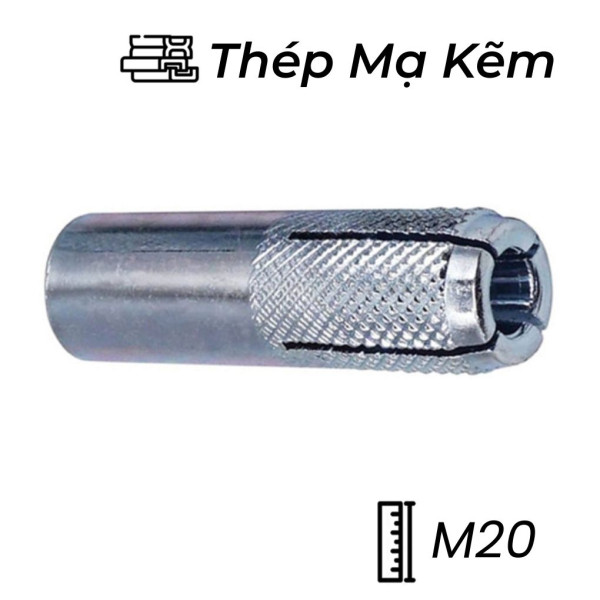

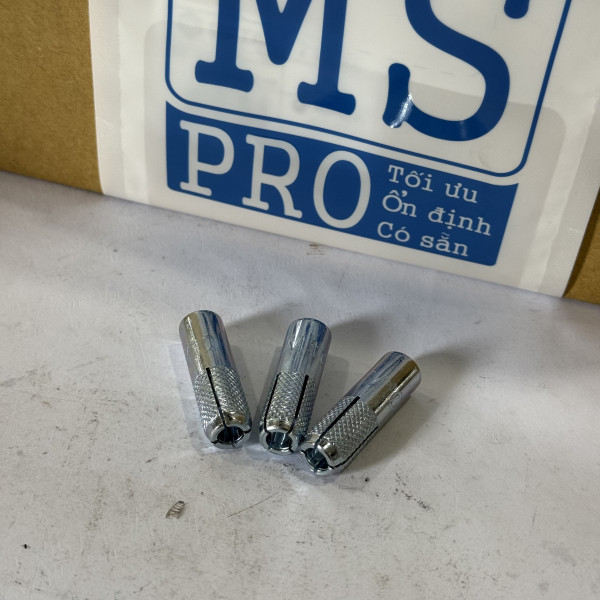

Tắc Kê Đạn trong dữ liệu Mecsu có thể phân loại theo vật liệu và kích thước ren. Hệ sản phẩm hiện sử dụng kích thước Met và có hai nhóm vật liệu chính là thép mạ kẽm và Inox 304.
2.1. Phân loại theo vật liệu
| Vật liệu |
Đặc điểm |
Định hướng sử dụng |
| Thép mạ kẽm |
Thân thép có lớp mạ bảo vệ bề mặt |
Phù hợp nhiều môi trường thông thường khi yêu cầu vật liệu và lớp phủ đáp ứng điều kiện sử dụng |
| Inox 304 |
Thép không gỉ có khả năng chống ăn mòn tốt hơn thép thông thường trong nhiều môi trường |
Phù hợp khi cần tăng khả năng chống oxy hóa và ăn mòn |
Inox 304 không có nghĩa là phù hợp với mọi môi trường hóa chất hoặc môi trường chứa chloride. Khi điều kiện ăn mòn cao, cần đối chiếu vật liệu với môi trường thực tế và yêu cầu kỹ thuật của công trình.
2.2. Phân loại theo Size Ren
| Size ren |
Bước ren |
Quan hệ kỹ thuật |
| M6 |
1 mm |
Ren trong cho bu lông/ty ren M6 tương thích |
| M8 |
1.25 mm |
Ren trong cho bu lông/ty ren M8 tương thích |
| M10 |
1.5 mm |
Ren trong cho bu lông/ty ren M10 tương thích |
| M12 |
1.75 mm |
Ren trong cho bu lông/ty ren M12 tương thích |
| M14 |
2 mm |
Ren trong cho bu lông/ty ren M14 tương thích |
| M16 |
2 mm |
Ren trong cho bu lông/ty ren M16 tương thích |
| M20 |
2.5 mm |
Ren trong cho bu lông/ty ren M20 tương thích |
Size ren cần được lựa chọn đồng bộ với chi tiết liên kết. Không nên chỉ nhìn đường kính ngoài của tắc kê mà bỏ qua bước ren và loại bu lông hoặc ty ren sử dụng cùng hệ thống.
2.3. Phân loại theo hệ kích thước
Dữ liệu Category hiện tại thuộc hệ Met. Khi lựa chọn, cần phân biệt rõ kích thước ren Met với các hệ ren khác để tránh lắp sai bu lông hoặc ty ren.

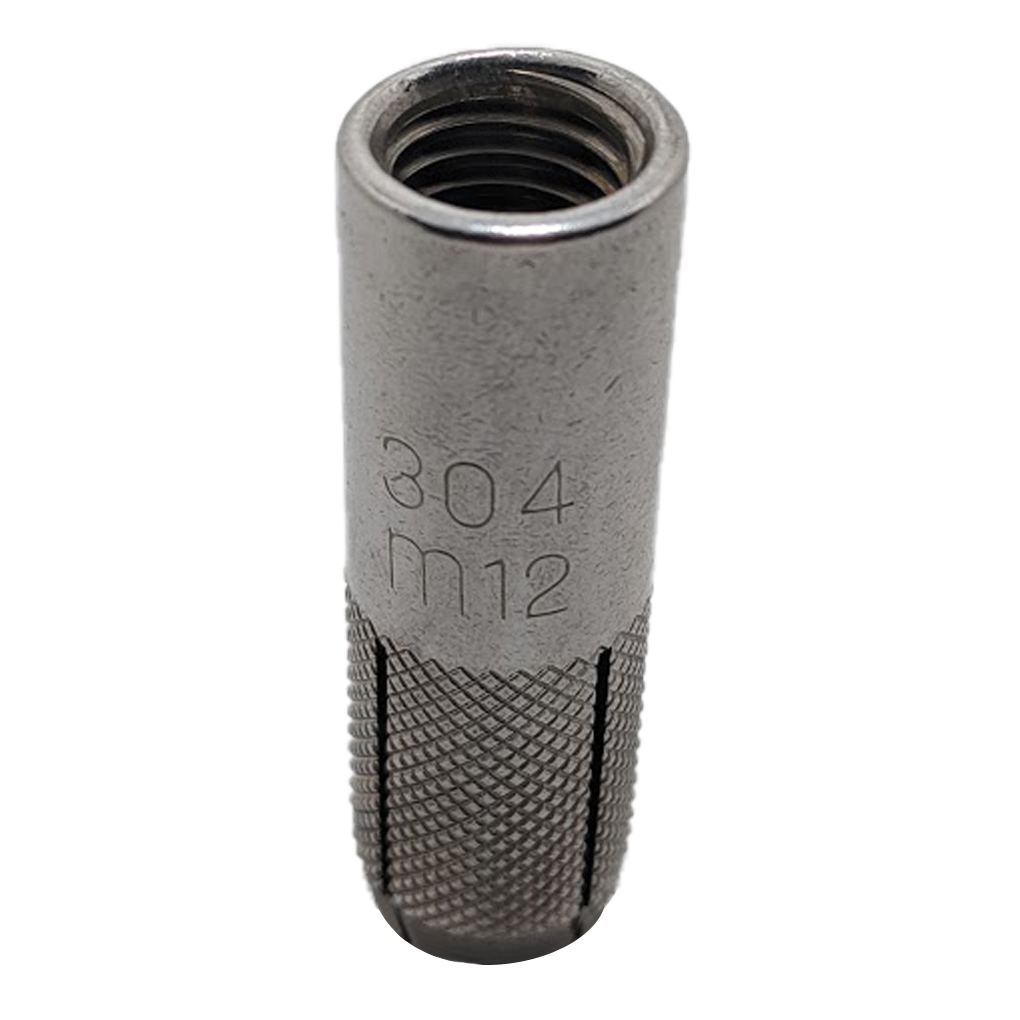

3. Cấu tạo Tắc Kê Đạn gồm những bộ phận nào?
Tắc Kê Đạn có ba thành phần chức năng chính: thân có ren trong, áo nở và bộ phận nở bên trong. Mỗi phần đảm nhiệm một vai trò khác nhau trong quá trình tạo liên kết với bê tông.
3.1. Thân Tắc Kê Đạn
Thân có dạng trụ và chứa ren trong. Đây là phần tiếp nhận bu lông hoặc ty ren sau khi neo được thiết lập.
Quan hệ kỹ thuật của thân có thể biểu diễn:
Size Tắc Kê → Ren trong → Bu lông/Ty ren tương thích → Chi tiết cần cố định.
3.2. Áo nở
Áo nở nằm ở phần neo và có các rãnh giúp phần thân có thể giãn ra khi cơ cấu nở được tác động. Khi áo nở ép vào thành lỗ, nó tạo ra sự liên kết cơ học giữa tắc kê và nền bê tông.
3.3. Bộ phận nở
Bộ phận nở nằm bên trong vùng neo. Trong cấu hình Tắc Kê Đạn, chi tiết này thường được gọi là đạn nở. Khi được thiết lập bằng dụng cụ phù hợp, nó tác động lên áo nở để tạo cơ chế neo.
3.4. Quan hệ giữa cấu tạo và khả năng neo
Không nên hiểu rằng riêng phần “đạn nở” quyết định toàn bộ khả năng chịu lực. Liên kết thực tế là kết quả của nhiều yếu tố:
- Kích thước và cấu tạo của Tắc Kê Đạn.
- Chất lượng và cường độ nền bê tông.
- Đường kính và độ sâu lỗ khoan.
- Chiều sâu neo thực tế.
- Khoảng cách giữa các neo và khoảng cách đến mép bê tông.
- Hướng và loại tải tác dụng lên kết cấu.
- Phương pháp thiết lập và lắp đặt.
4. Mã Tắc Kê Đạn liên hệ với kích thước như thế nào?
Size ren là thuộc tính dễ nhận biết nhất của Tắc Kê Đạn, nhưng model thực tế còn liên quan đến đường kính, chiều dài và vật liệu. Dữ liệu hiện tại của Mecsu thể hiện các size từ M6 đến M20.
4.1. Quan hệ Size Ren – Bước Ren – Kích thước
| Size |
Bước ren |
Đường kính tắc kê theo dữ liệu danh mục |
| M6 |
1 mm |
8 mm |
| M8 |
1.25 mm |
10 mm |
| M10 |
1.5 mm |
12 mm |
| M12 |
1.75 mm |
16 mm |
| M14 |
2 mm |
18 mm |
| M16 |
2 mm |
20 mm |
| M20 |
2.5 mm |
25 mm |
Bảng trên thể hiện quan hệ kích thước từ dữ liệu Category. Khi thi công, đường kính lỗ khoan và chiều sâu lỗ phải được xác định theo đúng model và hướng dẫn kỹ thuật của nhà sản xuất, không nên lấy đường kính ngoài của tắc kê làm kích thước mũi khoan một cách máy móc.
4.2. Quan hệ Model/SKU với sản phẩm thực tế
| SKU |
Model sản phẩm |
Size ren |
Vật liệu |
| 0057111 |
Tắc Kê Đạn Thép Mạ Kẽm |
M6 |
Thép mạ kẽm |
| 0058507 |
Tắc Kê Đạn Inox 304 |
M6 |
Inox 304 |
| 0061268 |
Tắc Kê Đạn Thép Mạ Kẽm |
M8 |
Thép mạ kẽm |
| 0058508 |
Tắc Kê Đạn Inox 304 |
M8 |
Inox 304 |
| 0061183 |
Tắc Kê Đạn Thép Mạ Kẽm |
M10 |
Thép mạ kẽm |
| 0058509 |
Tắc Kê Đạn Inox 304 |
M10 |
Inox 304 |
| 0043521 |
Tắc Kê Đạn Thép Mạ Kẽm |
M12 |
Thép mạ kẽm |
| 0058510 |
Tắc Kê Đạn Inox 304 |
M12 |
Inox 304 |
| 0307713 |
Tắc Kê Đạn Thép Mạ Kẽm |
M14 |
Thép mạ kẽm |
| 0058511 |
Tắc Kê Đạn Inox 304 |
M14 |
Inox 304 |
| 0060209 |
Tắc Kê Đạn Thép Mạ Kẽm |
M16 |
Thép mạ kẽm |
| 0058512 |
Tắc Kê Đạn Inox 304 |
M16 |
Inox 304 |
| 0063179 |
Tắc Kê Đạn Thép Mạ Kẽm |
M20 |
Thép mạ kẽm |
| 0079223 |
Tắc Kê Đạn Inox 304 |
M20 |
Inox 304 |
Model/SKU là điểm nối giữa entity sản phẩm và các thuộc tính kỹ thuật. Khi cần thay thế hoặc đặt hàng, nên xác định đồng thời size ren, vật liệu và các kích thước lắp đặt thay vì chỉ tìm theo tên “Tắc Kê Đạn”.
5. Chọn Tắc Kê Đạn theo tiêu chí nào?
Thứ tự lựa chọn nên bắt đầu từ nền bê tông và yêu cầu liên kết, sau đó mới xác định size ren, kích thước tắc kê, lỗ khoan và vật liệu. Đây là cách hạn chế tình trạng chọn đúng ren nhưng sai điều kiện neo.
5.1. Xác định nền bê tông
Trước tiên cần xác định loại nền và điều kiện thực tế của bê tông. Khả năng neo phụ thuộc vào chất lượng nền, chiều dày cấu kiện và vị trí khoan.
Đặc biệt, cần kiểm tra khoảng cách đến mép bê tông và khoảng cách giữa các điểm neo nếu hệ thống chịu tải đáng kể.
5.2. Xác định Size Ren
Chọn size dựa trên bu lông hoặc ty ren cần sử dụng và yêu cầu của kết cấu. Ví dụ, nếu hệ thống sử dụng ty ren M10 thì cần chọn Tắc Kê Đạn có ren trong tương thích, đồng thời kiểm tra toàn bộ kích thước neo.
5.3. Kiểm tra đường kính và chiều dài
Đường kính ngoài liên quan đến kích thước lỗ khoan, trong khi chiều dài liên quan đến cấu hình neo và chiều sâu đặt tắc kê. Hai thông số này phải được đối chiếu theo tài liệu kỹ thuật của đúng model.
Không nên tự suy ra chiều sâu neo hoặc tải trọng chỉ từ chiều dài sản phẩm.
5.4. Chọn vật liệu
| Điều kiện |
Định hướng |
| Môi trường thông thường, cần giải pháp thép có lớp bảo vệ |
Thép mạ kẽm |
| Môi trường ẩm hoặc cần khả năng chống ăn mòn tốt hơn |
Inox 304 |
| Môi trường hóa chất hoặc chloride cao |
Cần đánh giá riêng vật liệu và yêu cầu chống ăn mòn |
5.5. Kiểm tra tải trọng của toàn bộ liên kết
Đây là bước quan trọng khi Tắc Kê Đạn được dùng cho hệ thống treo hoặc kết cấu. Không nên dùng các con số tải trọng cố định theo M6, M8, M10... nếu chưa có dữ liệu thử nghiệm hoặc bảng tải của đúng sản phẩm.
Cần xem xét đồng thời tắc kê + bê tông + bu lông/ty ren + giá đỡ + tải tác dụng. Với hệ thống quan trọng, thông số thiết kế phải được xác định theo yêu cầu kỹ thuật của công trình.
6. Tắc Kê Đạn được ứng dụng ở đâu và liên kết với sản phẩm nào?
Tắc Kê Đạn phù hợp để tạo điểm neo ren trên bê tông cho các hệ thống cần liên kết bằng bu lông hoặc ty ren. Trong thực tế, sản phẩm thường là một mắt xích trong cả hệ thống lắp ghép chứ không hoạt động độc lập.
6.1. Ứng dụng trong hệ thống cơ điện và đường ống
| Ứng dụng |
Vai trò của Tắc Kê Đạn |
| Đường ống |
Tạo điểm neo để kết nối ty ren, đai treo hoặc giá đỡ vào bê tông |
| Máng cáp |
Tạo điểm liên kết cho hệ thống treo và giá đỡ |
| Hệ thống PCCC |
Neo các kết cấu đỡ phù hợp vào nền bê tông theo thiết kế |
| HVAC |
Tạo điểm liên kết cho hệ thống giá đỡ và treo |
| Thi công nội thất/kết cấu |
Tạo điểm bắt ren cho các chi tiết cần cố định vào bê tông |
6.2. Tắc Kê Đạn liên kết với những sản phẩm nào?
Trong Product Knowledge Graph, quan hệ của Tắc Kê Đạn có thể mở rộng thành một chuỗi lắp ghép:
- Tắc Kê Đạn → Ty ren → Đai treo ống: tạo hệ thống treo đường ống.
- Tắc Kê Đạn → Ty ren → Cùm Omega: tạo điểm liên kết để cố định đường ống vào kết cấu.
- Tắc Kê Đạn → Ty ren → Thanh treo/giá đỡ: tạo kết cấu đỡ cho hệ thống cơ điện.
- Tắc Kê Đạn → Bu lông → Chi tiết cần cố định: tạo liên kết ren trực tiếp.
- Tắc Kê Đạn → Bê tông → Điểm neo: hình thành quan hệ giữa linh kiện lắp ghép và nền kết cấu.
6.3. Những lỗi thường gặp khi lắp đặt
- Chọn sai đường kính mũi khoan so với yêu cầu của sản phẩm.
- Khoan không đủ chiều sâu.
- Không làm sạch bụi trong lỗ khoan.
- Đặt neo không đúng vị trí hoặc không thiết lập cơ cấu nở hoàn toàn.
- Chọn size ren không tương thích với ty ren hoặc bu lông.
- Không kiểm tra khoảng cách đến mép bê tông.
- Đánh giá khả năng chịu tải chỉ dựa vào đường kính ren.
Quy trình lựa chọn và lắp đặt nên được hiểu theo chuỗi: nền bê tông → yêu cầu tải → size ren → đường kính và chiều dài tắc kê → lỗ khoan → chiều sâu neo → vật liệu → bu lông/ty ren → kết cấu → Model/SKU.
