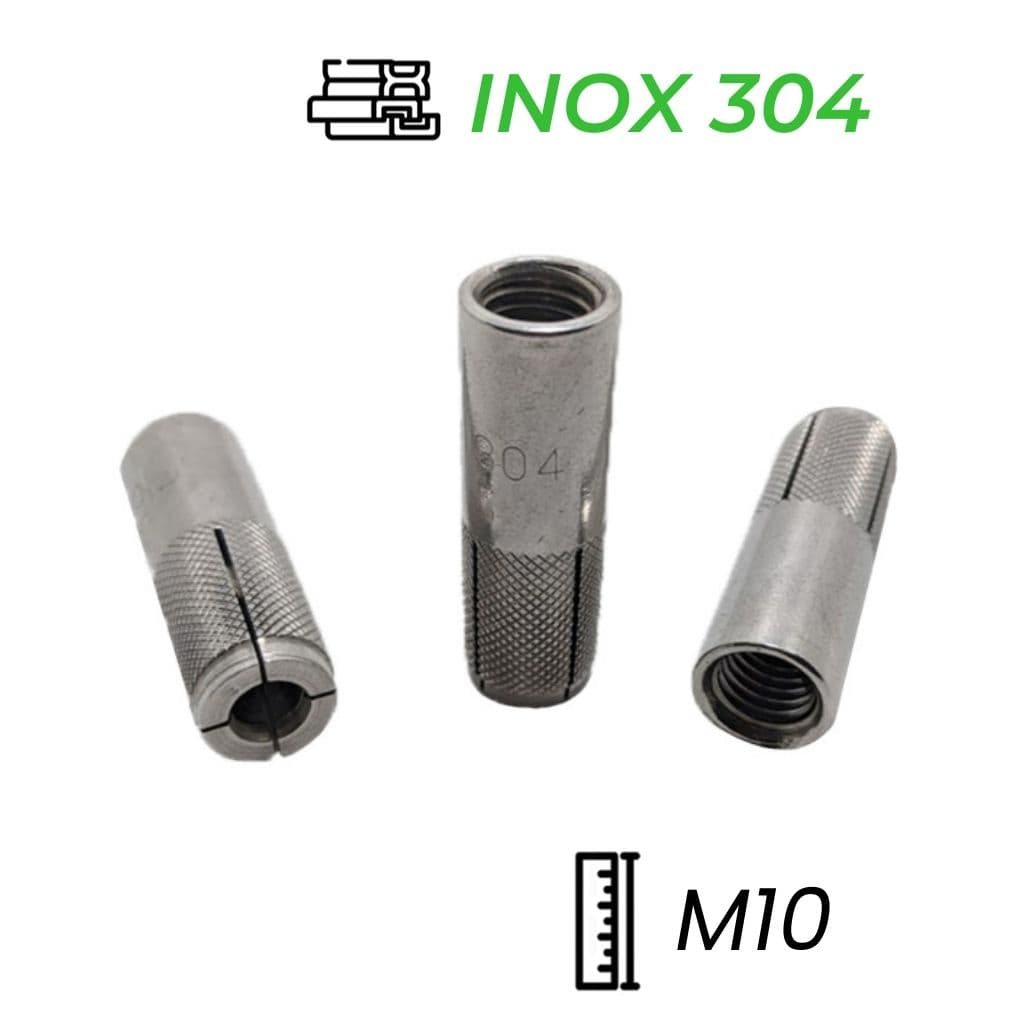

Tắc Kê Đạn Inox 304 M10

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Tắc Kê Đạn Inox 304 M10

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Tắc Kê Đạn Inox 304 M10

Mục lục nội dung

1. 1. Tổng quan về Tắc Kê Đạn Inox 304 M10
2. 2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết
3. 3. Cấu tạo chi tiết và nguyên lý giãn nở của lõi đạn cơ học
4. 4. Ưu và Nhược Điểm Của Tắc Kê Đạn Inox M10
5. 5. Khả năng chịu tải trọng kẹp chặt và ứng suất treo trần
6. 6. Ứng dụng phổ biến trong hệ thống cơ điện M&E, PCCC và điều hòa
7. 7. Hướng dẫn quy trình khoan lỗ và đóng tắc kê đạn chuẩn kỹ thuật
8. 8. Báo giá Tắc Kê Đạn Inox 304 M10 sỉ tốt nhất tại Mecsu
9. 9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

1. Tổng quan về Tắc Kê Đạn Inox 304 M10

Tắc kê đạn Inox 304 (hay còn gọi là nở đóng, nở đạn ren trong, Drop-in Anchor Stainless Steel) là loại vật tư neo cấy cơ khí cao cấp, được thiết kế để tạo ra các điểm neo ren trong (ren cái) bền vững trên nền bê tông cốt thép.

Ký hiệu M10 chỉ ra rằng lỗ ren bên trong tương thích tuyệt đối với thanh Ty ren (Threaded rod) hoặc Bu lông đường kính 10mm. Đây là quy cách thuộc phân khúc chịu tải trọng cao, thường được ưu tiên cho các hệ thống kỹ thuật hạng nặng. Điểm nhấn quan trọng nhất là vật liệu Inox 304 (SUS304), giúp sản phẩm có khả năng chống ăn mòn hóa học, không rỉ sét ngay cả trong môi trường ngoài trời, khu vực ẩm ướt hoặc hóa chất nhẹ.

Nguyên lý vận hành dựa trên "Nội lực đóng": Viên đạn hình nón nằm sâu trong thân ống khi bị tác động bởi lực đóng mạnh từ bên ngoài sẽ trượt xuống đáy hố, nong 4 cánh thép ở phần đuôi ống tòe rộng ra, ngàm cứng vào thành lỗ khoan bê tông, tạo ra một mỏ neo ren trong bất biến.

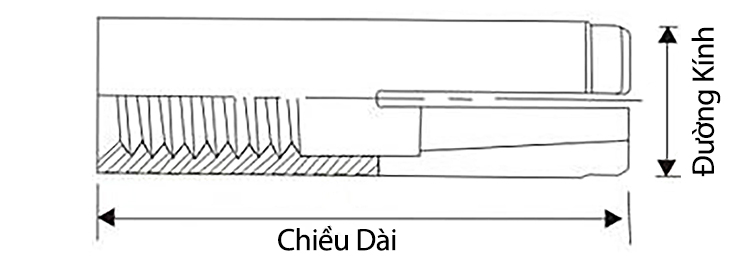

2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết

3. Cấu tạo chi tiết và nguyên lý giãn nở của lõi đạn cơ học

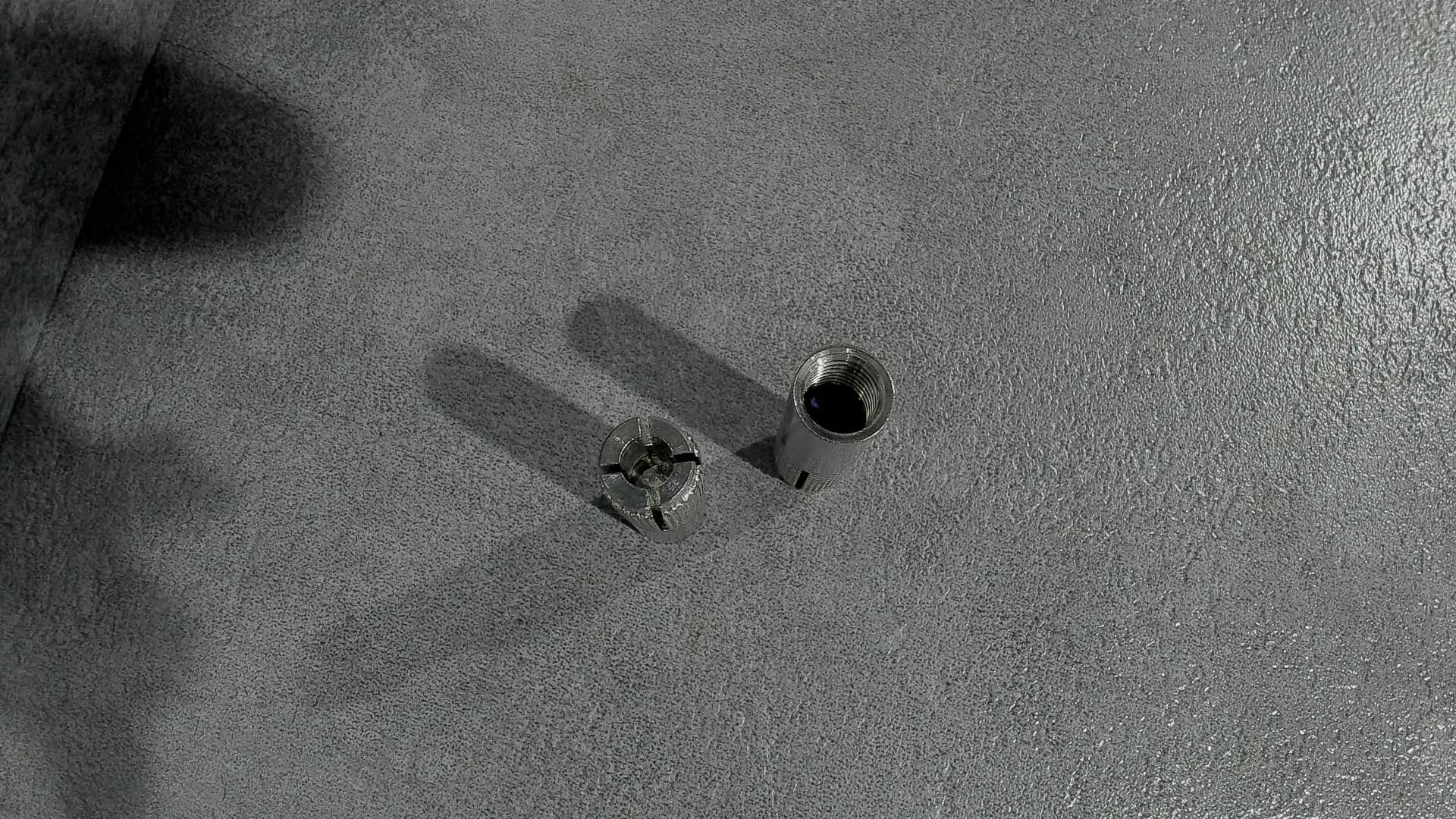

Một chiếc tắc kê đạn Inox 304 M10 hoàn chỉnh được cấu thành từ hai bộ phận cơ khí lắp ráp đồng bộ tạo nên một chu trình giãn nở kiên cố:

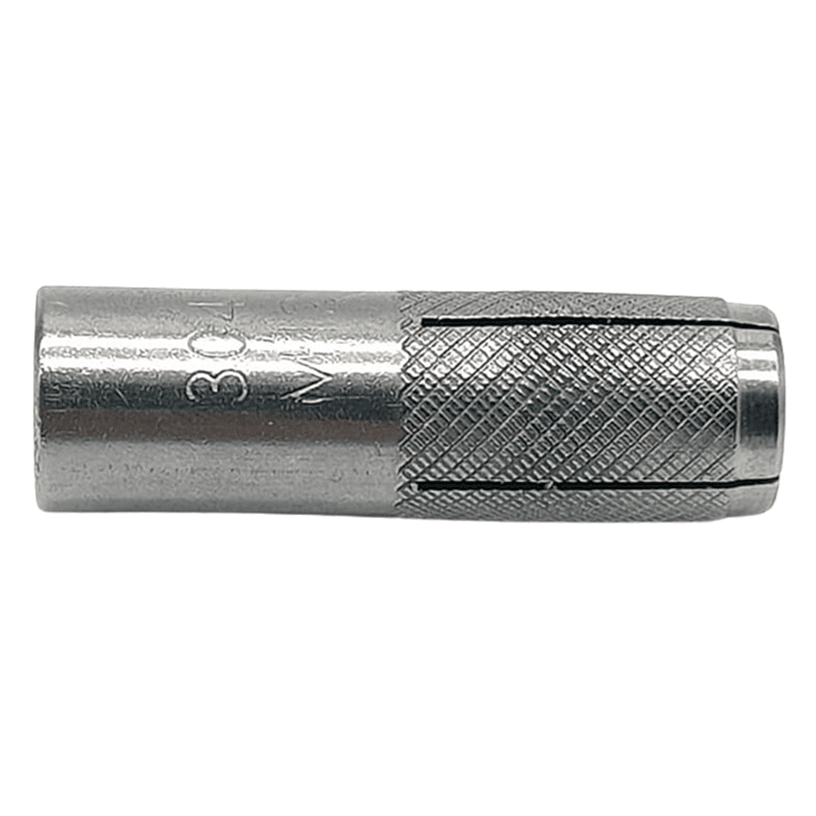

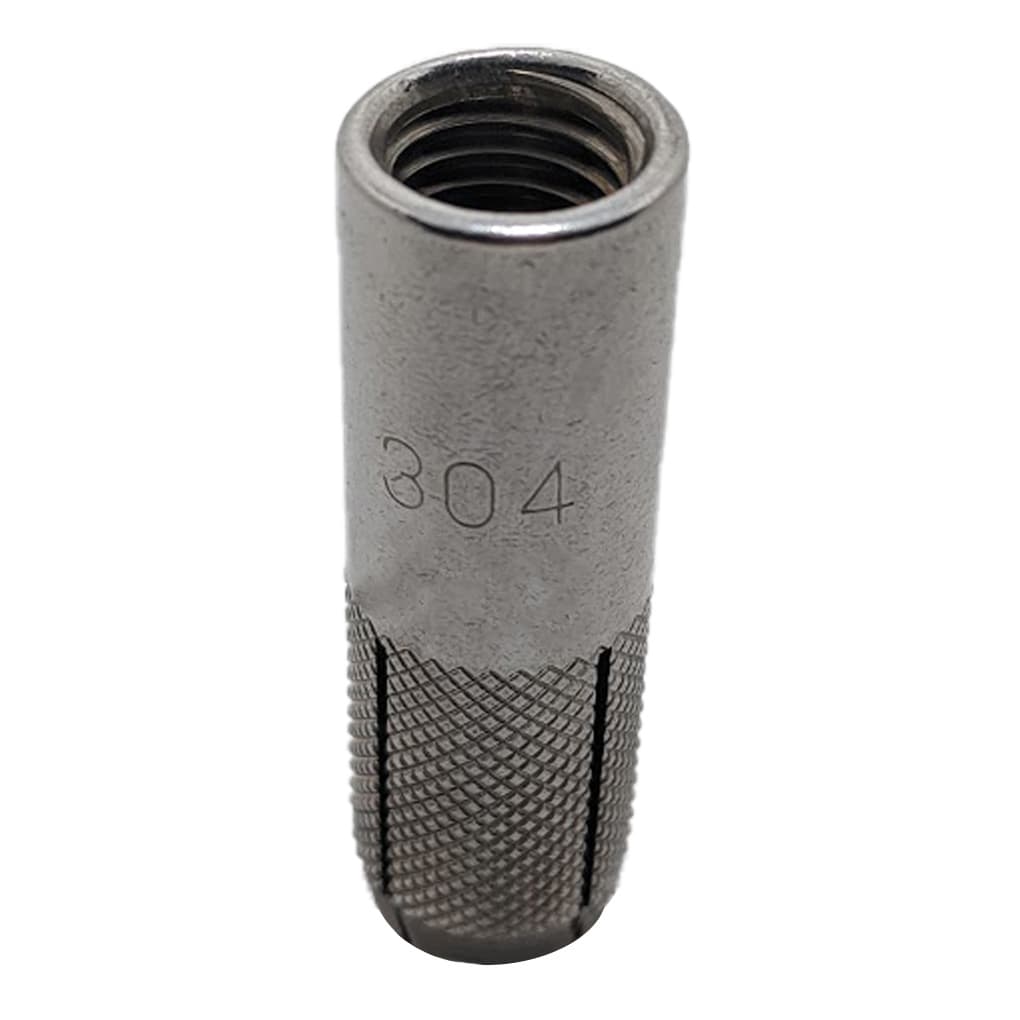

• Ống thân tắc kê: Dạng ống trụ rỗng dập ren âm M10 dốc sâu bên trong một nửa chiều dài. Nửa phần đuôi còn lại được cắt xẻ thành 4 cánh chia đều đối xứng trục. Bề mặt ngoài của phần cánh xẻ được lăn nhám dạng gân hình quả trám, tăng cường ma sát bám dính bệ đá và chống xoay tự do khi kỹ sư tiến hành vặn ty ren vào.
• Lõi đạn cơ học (Internal Plug): Là một viên đạn thép hình côn thuôn nhỏ nằm ẩn sâu bên trong lòng phần cánh xẻ của thân ống.

Nguyên lý giãn nở kẹp chặt: Sau khi thả tắc kê đạn vào lỗ khoan bê tông phi 12mm phẳng phiu, kỹ sư sử dụng một thanh ty đóng chuyên dụng đưa vào lòng ren, dùng búa gõ mạnh hướng trục. Lực đóng sẽ đẩy lõi đạn hình côn lao sâu xuống đáy, ép căng 4 cánh xẻ nở bung ra hai bên. Các cánh nở này nêm chặt, cắn sâu trực tiếp vào vách thành bê tông, tạo nên một liên kết ma sát khối vô cùng kiên cố, không thể kéo tuột.

4. Ưu và Nhược Điểm Của Tắc Kê Đạn Inox M10

Ưu điểm nổi bật:

• Khả năng kháng rỉ tuyệt đối: Thách thức môi trường ẩm ướt, hơi muối và hóa chất nhẹ.
• Neo giữ an toàn tải trọng nặng: Phù hợp cho các hệ treo thả trên đầu yêu cầu an toàn tuyệt đối.
• Thẩm mỹ lặn chìm: Đóng phẳng mặt bê tông, không gây cản trở, cho phép tháo lắp ty ren bảo trì dễ dàng.
• Dễ thi công: Khoan hố nông (~40mm), tiết kiệm thời gian và hạn chế đụng thép sàn.

Nhược điểm cần lưu ý:

• Giá thành đầu tư cao: Đắt hơn đáng kể so với bản thép mạ kẽm.
• Hiện tượng cháy ren (Galling): Inox 304 có độ dẻo, dễ bị cháy ren nếu ty ren bị bám cát bẩn hoặc vặn với tốc độ máy quá nhanh.
• Phải dùng dụng cụ đóng chuẩn: Nếu không dùng đúng cây đột đạn M10, lực nở sẽ không đạt chuẩn, gây nguy hiểm cho hệ treo.

5. Khả năng chịu tải trọng kẹp chặt và ứng suất treo trần

Tắc kê đạn M10 Inox 304 được tính toán để gánh vác các hệ thống tải trọng động lẫn tải trọng tĩnh vô cùng khắt khe:

• Lực nhổ nêm (Pull-out Load) ấn tượng: Khi được thi công đóng nở đúng kỹ thuật vào khối bê tông mác chuẩn (C20/25 đến C50/60), một con tắc kê đạn M10 có thể chịu được lực kéo nhổ thiết kế an toàn lên đến hàng trăm kg, bảo đảm an toàn tuyệt đối cho các hệ thống thiết bị treo phía dưới.
• Tạo bề mặt phẳng tối ưu sau thi công: Khác với tắc kê nở ống (nở rút) luôn có phần ren thừa nhô ra khỏi mặt sàn, tắc kê đạn nằm chìm hoàn toàn dưới bề mặt bê tông. Khi tháo dỡ thiết bị bảo dưỡng, chỉ cần tháo ty ren ra là bề mặt sàn/trần sẽ trả lại trạng thái phẳng lỳ ban đầu, không để lại chướng ngại vật nguy hiểm.

6. Ứng dụng phổ biến trong hệ thống cơ điện M&E, PCCC và điều hòa

Quy cách ren M10 là kích thước vạn năng, là chủng loại vật tư không thể thiếu trong túi đồ của các nhà thầu thi công cơ điện:

• Thi công hệ thống PCCC và đường ống công nghiệp: Kết hợp với ty ren M10 và cùm treo ống (cùm ôm) để định vị cố định các đường ống dẫn nước cứu hỏa cỡ lớn, ống dẫn nước thải tuần hoàn chạy dọc trần nhà xưởng.
• Treo máng cáp, thang cáp điện (Cable Tray / Trunking): Treo thả các hệ thống máng lưới chứa dây cáp điện động lực, cáp tín hiệu viễn thông trong các trung tâm dữ liệu (Data Center), tòa nhà chung cư cao tầng.
• Lắp đặt hệ thống điều hòa không khí trung tâm (HVAC): Treo cố định các cụm dàn lạnh công nghiệp, hệ thống ống thông gió vuông/tròn chịu lực rung lắc tuần hoàn từ motor quạt gió.
• Cố định chân đế máy móc thiết bị: Neo chặt chân đế các hệ thống khung giàn giáo, máy phát điện dự phòng, hoặc các thiết bị nội thất ngoại thất cao cấp xuống nền sàn bê tông chịu tải trọng tĩnh cao.

7. Hướng dẫn quy trình khoan lỗ và đóng tắc kê đạn chuẩn kỹ thuật

Lỗi phổ biến nhất của thợ là khoan sai mũi. Hãy tuân thủ 5 bước chuẩn của Mecsu:

• Bước 1: Khoan lỗ. (RẤT QUAN TRỌNG): Tắc kê đạn M10 yêu cầu dùng mũi khoan bê tông đường kính 12mm. Khoan sâu khoảng 43 - 45mm.
• Bước 2: Vệ sinh lỗ khoan (Bắt buộc). Dùng súng xịt hơi thổi sạch bụi mạt bê tông trong lỗ. Bụi đọng đáy sẽ cản trở viên đạn bung ngàm hoàn toàn.
• Bước 3: Đóng tắc kê. Thả tắc kê đạn M10 vào lỗ (đầu xẻ rãnh hướng xuống đáy). Dùng búa gõ nhẹ cho tắc kê lọt xuống phẳng bằng mặt trần bê tông.
• Bước 4: Đóng đạn nở (Khâu quyết định). Đưa cây đột đạn chuyên dụng M10 (Setting tool) vào bên trong lòng ống. Dùng búa đập mạnh 3-4 nhát cho đến khi vai cây đột chạm mép tắc kê. Lúc này đạn đã nở tối đa kẹp chết vào tường.
• Bước 5: Lắp ty ren M10. Vặn thanh Ty ren Inox M10 vào lỗ ren và siết chặt để treo thiết bị.

8. Báo giá Tắc Kê Đạn Inox 304 M10 sỉ tốt nhất tại Mecsu

Giá bán Tắc Kê Đạn Inox 304 M10 tại Mecsu: 11.345đ/ Cái (Đã có VAT)

Chính sách chiết khấu lũy tiến siêu ưu đãi bậc thang dành riêng cho các nhà thầu thi công hệ thống cơ điện M&E, nhà thầu lắp đặt PCCC, nhà xưởng gia công cơ khí kết cấu treo và các đại lý vật tư phụ trợ công nghiệp sỉ trên toàn quốc.

Nhấn xem thêm các quy cách Tắc Kê Đạn kích cỡ khác ở đây!

9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015

Tất cả các lô hàng Tắc Kê Đạn Inox 304 điều phối và phân phối tại hệ thống tổng kho vật tư Mecsu đều tuân thủ nghiêm ngặt quy trình kiểm tra dung sai ren âm bằng dưỡng kiểm, đóng gói chuyên nghiệp và phân phối đạt chuẩn quy trình quản lý ISO 9001:2015 quốc tế.

Hình ảnh: Chứng nhận ISO 9001:2015 khẳng định uy tín quản lý tại Mecsu
