Phốt chắn dầu, còn gọi là phớt dầu hoặc phớt lò xo, là chi tiết làm kín dạng vành khăn dùng để hạn chế dầu, mỡ hoặc môi chất rò rỉ tại vị trí trục và ngăn bụi bẩn, nước cùng tác nhân bên ngoài xâm nhập vào hệ thống. Sản phẩm thường gồm môi làm kín bằng vật liệu đàn hồi, vỏ kim loại và lò xo garter tạo lực ép lên bề mặt trục.
Khi lựa chọn phốt chắn dầu, không nên chỉ dựa vào tên gọi hoặc đường kính trục. Cần đối chiếu đồng thời đường kính trong (ID), đường kính ngoài (OD), chiều cao (H), loại chuyển động, môi chất, mức độ bụi bẩn, điều kiện nhiệt độ, vật liệu môi làm kín và biên dạng phớt. Với các ứng dụng có áp suất, hóa chất, tốc độ hoặc yêu cầu thay thế chính xác, nên kiểm tra thêm catalogue và thông số của đúng mã sản phẩm.
1. Phốt chắn dầu là gì?
Phốt chắn dầu là một chi tiết làm kín được lắp tại vị trí giữa trục và vỏ máy, giúp giữ dầu hoặc mỡ bên trong hệ thống đồng thời hạn chế bụi, nước và các tác nhân bên ngoài đi vào. Phốt thường có dạng vành khăn, trong đó môi làm kín tiếp xúc với bề mặt trục để tạo vùng kín khi trục đứng yên hoặc quay.

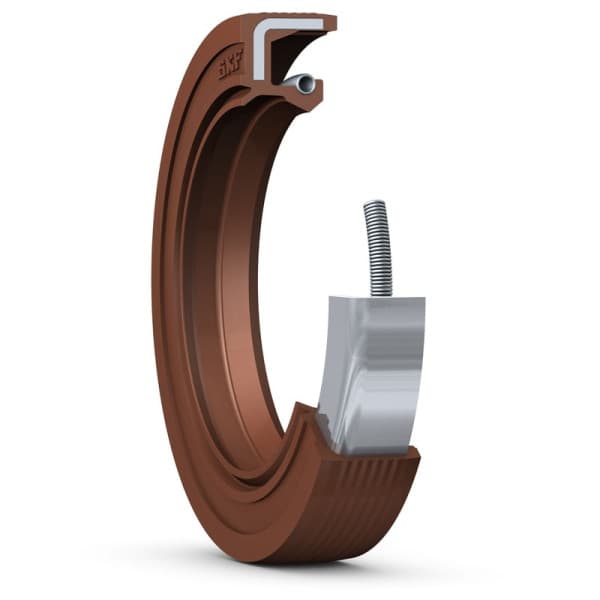

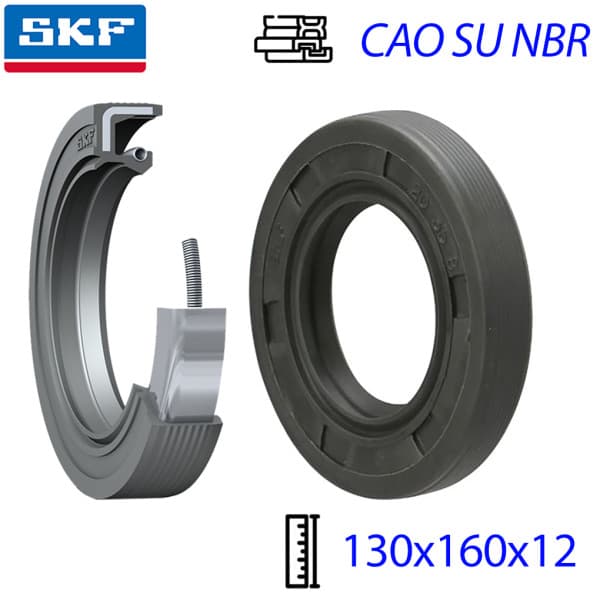

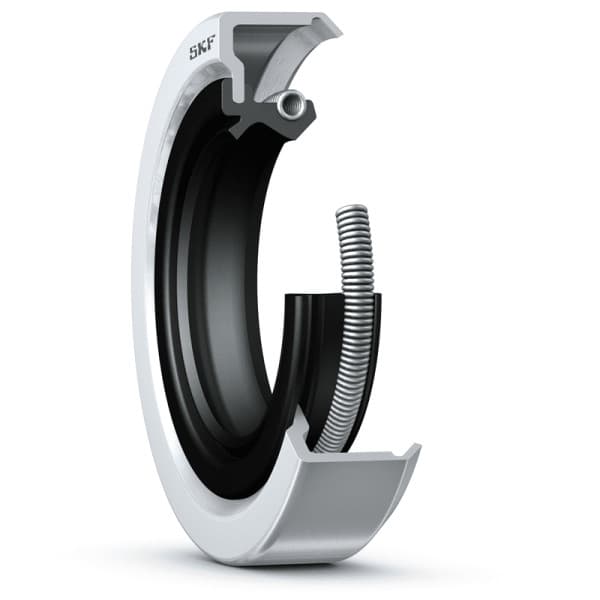

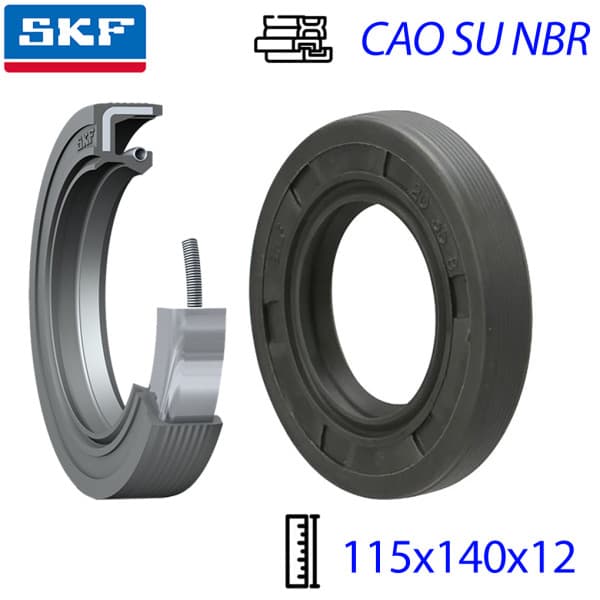

Cấu tạo cơ bản của phốt chắn dầu gồm ba nhóm chính: bộ phận làm kín bằng vật liệu đàn hồi, vỏ kim loại tạo độ cứng và lò xo garter duy trì lực ép của môi lên trục. Tùy thiết kế, phốt có thể có thêm môi chặn bụi hoặc cấu trúc đặc biệt để đáp ứng môi trường nhiều bụi, chuyển động tịnh tiến, điều kiện có áp suất hoặc yêu cầu chống hóa chất.
2. Các dòng/loại phốt chắn dầu phổ biến
Phốt chắn dầu có thể được phân loại theo vật liệu, biên dạng môi làm kín, loại chuyển động và điều kiện làm việc. Với dòng phốt NOK trong nội dung kỹ thuật được cung cấp, các biên dạng như SC/SB, TC/TB, TCK, VC/VB, KC/KB, TCV, TCN/TCZ, TC4/TB4 và các dòng chuyên dụng khác được thiết kế cho những điều kiện sử dụng khác nhau.
2.1 Phân loại theo môi trường và cấu tạo
Loại SC, SB phù hợp với môi trường không bụi và có chất lỏng cần làm kín ở một phía. TC, TB bổ sung khả năng chống bụi ở phía đối diện môi làm kín. TCK được thiết kế cho môi trường có cát hoặc bụi thô. Các loại VC, VB và KC, KB thiên về ứng dụng làm kín mỡ hoặc chống bụi và không dùng cho ứng dụng áp suất cao theo thông tin kỹ thuật được cung cấp.
2.2 Phân loại theo khả năng chịu áp và chuyển động
TCV, TCN và TCZ thuộc nhóm phốt được thiết kế cho chế độ có áp suất, trong đó cấu tạo môi hoặc lồng phụ giúp hạn chế biến dạng khi chịu áp. TC4 và TB4 dành cho ứng dụng trục tịnh tiến. Ngoài ra còn có các dòng chuyên dụng như TCJ sử dụng môi PTFE, SA1J cho môi trường hóa chất, DC/DB dùng trong trường hợp có hai loại dầu khác nhau và OC dành cho cấu trúc vỏ ngoài quay.
2.3 Phân loại theo ứng dụng đặc thù
Một số dòng được thiết kế cho những ứng dụng cụ thể như QLFY dùng cho trục của máy kéo hoặc máy xới điện, VR cho các ứng dụng phớt mỡ hoặc bụi, ZF/ ZT cho gối đỡ ổ trục chống ma sát, SBB/SB/TB cho trục đường kính lớn và WT/WTT cho việc ngăn nước hoặc cặn tại cổ cuộn máy cán. Vì mỗi biên dạng có đặc điểm làm kín khác nhau, việc thay thế cần dựa trên mã và thông số kỹ thuật thay vì chỉ chọn theo kích thước.
3. Cách chọn phốt chắn dầu đúng
3.1 Xác định nhu cầu và điều kiện làm việc
Trước tiên cần xác định phốt được lắp ở đâu, làm kín loại môi chất nào và trục chuyển động theo kiểu quay hay tịnh tiến. Đây là bước quan trọng vì cùng một kích thước danh nghĩa nhưng phốt có thể có cấu tạo môi khác nhau để phù hợp với môi trường không bụi, nhiều bụi, có nước, có dầu mỡ hoặc có áp suất.
Với trục quay, cần xác định mức độ bụi bẩn và loại môi chất ở phía cần làm kín. Trong môi trường có nhiều bụi, có thể cần loại phốt có môi chặn bụi như TC/TB hoặc cấu tạo phù hợp hơn như TCK. Nếu ứng dụng có áp suất, không nên tự thay thế bằng loại phốt thông thường chỉ vì cùng kích thước, mà cần chọn dòng được thiết kế cho chế độ điều áp và đối chiếu áp suất cho phép theo catalogue của đúng mã.
Đối với trục tịnh tiến, cần sử dụng loại được thiết kế cho chuyển động này. Nội dung kỹ thuật cung cấp dòng TC4/TB4 dành cho ứng dụng trục tịnh tiến, với cấu tạo được thiết kế nhằm hạn chế biến dạng môi trong quá trình chuyển động và chịu áp.
Ngoài chuyển động và môi chất, cần xem xét môi trường nhiệt độ, nước, hóa chất và yêu cầu chống ăn mòn. Những điều kiện này ảnh hưởng trực tiếp đến lựa chọn vật liệu môi làm kín, vỏ kim loại và lò xo garter.
3.2 Chọn theo kích thước và thông số kỹ thuật
Ba kích thước hình học cơ bản cần kiểm tra khi chọn phốt chắn dầu là đường kính trong (ID), đường kính ngoài (OD) và chiều cao (H).
| Thông số |
Ý nghĩa |
Cần kiểm tra với |
| ID |
Đường kính trong của phốt, liên quan trực tiếp đến đường kính trục được làm kín. |
Đường kính thực tế của trục và yêu cầu của mã phốt. |
| OD |
Đường kính ngoài của phốt, liên quan đến vị trí lắp trong housing. |
Đường kính lỗ lắp và kết cấu housing. |
| H |
Chiều cao hoặc bề dày của phốt. |
Không gian lắp đặt và kích thước của phốt cũ khi thay thế. |
Khi thay phốt, không nên chỉ đo đường kính trục rồi đặt hàng. Cần kiểm tra cả OD và H để bảo đảm phốt phù hợp với housing và không gian lắp. Nếu sản phẩm có nhiều mã gần giống nhau, cần đối chiếu đầy đủ kích thước theo catalogue hoặc bảng thông số của nhà sản xuất.
3.3 Chọn theo vật liệu và tiêu chuẩn
Vật liệu của môi làm kín phải được lựa chọn theo môi trường làm việc thay vì chỉ dựa vào giá hoặc kích thước. NBR là vật liệu được sử dụng phổ biến và có khả năng làm việc với dầu, dầu thủy lực, xăng và một số môi trường khác. Theo dữ liệu cung cấp, phạm vi nhiệt độ khuyến nghị của NBR khoảng -40 đến 120°C tùy thành phần.
Polyacrylate (PA) có khả năng chịu nhiệt cao hơn NBR và được khuyến nghị cho môi trường có tốc độ bề mặt cao; dữ liệu cung cấp nêu phạm vi nhiệt độ khuyến nghị khoảng -20 đến 150°C. Silicone (SI) có phạm vi nhiệt độ rộng, khoảng -50 đến 180°C, nhưng có những giới hạn về khả năng chống thủy phân và một số loại dầu.
FKM được sử dụng khi cần khả năng kháng hóa chất và hiệu suất ở nhiệt độ cao. Tuy nhiên, không nên mặc định FKM phù hợp cho mọi môi trường chỉ dựa trên tên vật liệu; cần đối chiếu loại môi chất, nhiệt độ và thông số của mã cụ thể.
Ngoài vật liệu môi làm kín, vỏ và lò xo garter cũng cần được xem xét. Vỏ thép carbon là loại phổ biến, trong khi thép không gỉ phù hợp hơn với những ứng dụng yêu cầu khả năng chống nước, hóa chất hoặc ăn mòn. Lò xo cũng có thể sử dụng thép carbon hoặc thép không gỉ tùy điều kiện làm việc.
3.4 Chọn theo thiết kế và khả năng làm việc
Biên dạng môi là yếu tố quyết định cách phốt tương tác với trục và môi trường xung quanh. Ví dụ, loại TC/TB có thêm khả năng chống bụi ở một phía, trong khi TCK được phát triển cho môi trường có cát hoặc bụi thô. Với ứng dụng có áp suất, TCV, TCN hoặc TCZ cần được xem xét thay cho phốt thông thường. Với trục tịnh tiến, cần lựa chọn dòng được thiết kế riêng cho chuyển động tịnh tiến.
Một số ứng dụng còn yêu cầu cấu tạo đặc biệt. TCJ sử dụng môi PTFE nhằm hỗ trợ khả năng tự bôi trơn và ma sát thấp. SA1J sử dụng cấu trúc phù hợp cho môi trường hóa chất; QLFY tích hợp với ống lót cao su cho ứng dụng đặc thù; MG được dùng trong trường hợp không thể đưa phốt vào từ đầu trục nhưng hiệu suất làm kín có thể thấp hơn kiểu S do cấu trúc bị cắt.
Do đó, nếu hai loại phốt có cùng ID, OD và H nhưng khác biên dạng hoặc cấu tạo môi, không nên xem chúng là sản phẩm tương đương. Khả năng làm kín, chống bụi, chịu áp hoặc phù hợp với chuyển động phải được kiểm tra theo đúng thiết kế của từng mã.
3.5 Kiểm tra khả năng tương thích và đúng mã trước khi mua
Trước khi đặt mua hoặc thay thế, cần đối chiếu vị trí lắp, đường kính trục, đường kính housing, chiều cao phốt, loại chuyển động, môi chất và điều kiện môi trường. Nếu thay phốt cũ, nên ghi lại đầy đủ thông tin trên mã sản phẩm và đối chiếu với catalogue thay vì chỉ chọn theo kích thước đo được.
Đặc biệt với các dòng NOK có nhiều biên dạng gần nhau như SC/SB, TC/TB, TCV, TCN/TCZ hoặc các dòng chuyên dụng, mã sản phẩm có ý nghĩa quan trọng trong việc xác định cấu tạo và điều kiện sử dụng. Khi thông tin trên website chưa đủ để xác định chính xác, cần kiểm tra catalogue hoặc xác nhận với nhà cung cấp trước khi đặt hàng.
3.6 Khi nào cần dùng catalogue/datasheet và những sai lầm thường gặp
Catalogue hoặc datasheet nên được sử dụng khi có nhiều mã gần giống nhau, ứng dụng có áp suất, hóa chất, nhiệt độ hoặc yêu cầu đặc biệt, khi thay thế phốt của máy hiện hữu hoặc khi cần xác nhận khả năng tương thích chính xác. Đây cũng là tài liệu cần thiết khi thông tin kích thước trên sản phẩm cũ không đầy đủ.
Các sai lầm thường gặp gồm chọn phốt chỉ theo đường kính trục, bỏ qua OD và H, sử dụng sai vật liệu trong môi trường hóa chất hoặc nhiệt độ không phù hợp, dùng phốt dành cho trục quay trong ứng dụng tịnh tiến và thay thế một biên dạng bằng loại khác chỉ vì cùng kích thước. Những trường hợp này có thể làm giảm hiệu quả làm kín hoặc khiến phốt nhanh hỏng.
Nhu cầu sử dụng → điều kiện làm việc → xác định thông số kích thước → chọn vật liệu/tiêu chuẩn/thiết kế phù hợp → kiểm tra khả năng làm việc và tương thích → đối chiếu catalogue/bảng thông số → xác nhận đúng mã sản phẩm trước khi mua.
4. Hướng dẫn sử dụng & lắp đặt phốt chắn dầu
4.1 Kiểm tra trước khi lắp
Kiểm tra đúng mã, ID, OD, H, vật liệu và tình trạng bề mặt phốt. Đồng thời kiểm tra trục, housing và các chi tiết liên quan để phát hiện bụi bẩn, hư hỏng hoặc sai lệch kích thước.
4.2 Chuẩn bị vị trí lắp
Vệ sinh vị trí lắp và các bề mặt liên quan, bảo đảm không có dị vật có thể ảnh hưởng đến khả năng làm kín. Với các ứng dụng đặc biệt, thực hiện theo hướng dẫn lắp đặt của nhà sản xuất.
4.3 Lắp đặt và sử dụng
Đặt phốt đúng hướng theo thiết kế của môi làm kín, đưa phốt vào vị trí lắp phù hợp và tránh làm biến dạng môi hoặc gây hư hỏng bề mặt tiếp xúc. Không sử dụng lực hoặc phương pháp lắp đặt ngoài hướng dẫn kỹ thuật của sản phẩm.
4.4 Kiểm tra sau khi lắp
Sau khi hoàn tất, kiểm tra độ ổn định của phốt, vị trí tiếp xúc với trục và khả năng vận hành của cụm máy. Nếu phát hiện rò rỉ hoặc hiện tượng bất thường, cần kiểm tra lại kích thước, hướng lắp, vật liệu và khả năng tương thích của đúng mã phốt.
5. Những lỗi thường gặp khi sử dụng phốt chắn dầu
- Chọn phốt chỉ theo đường kính trục mà không kiểm tra OD và H.
- Chọn sai vật liệu môi làm kín so với dầu, hóa chất hoặc nhiệt độ thực tế.
- Dùng sai loại phốt cho chuyển động quay hoặc tịnh tiến.
- Bỏ qua điều kiện bụi, nước hoặc áp suất khi lựa chọn biên dạng.
- Thay thế hai mã phốt có cùng kích thước nhưng khác cấu tạo mà chưa kiểm tra khả năng tương thích.
- Lắp sai hướng hoặc làm hư môi làm kín trong quá trình lắp đặt.
6. Phốt chắn dầu có thể thay thế bằng mã khác không?
Có thể thay thế trong một số trường hợp, nhưng không nên xác định chỉ dựa trên ID, OD và H. Mã thay thế cần có khả năng tương thích về biên dạng, vật liệu, loại chuyển động, môi chất và điều kiện làm việc. Khi các thông số này khác nhau hoặc ứng dụng có yêu cầu đặc biệt, cần đối chiếu catalogue của nhà sản xuất để xác nhận trước khi thay.
