Phớt Chắn Dầu NOK TC 80x100x12 mm, Nitrile (NBR)

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phớt Chắn Dầu NOK TC 80x100x12 mm, Nitrile (NBR)

Mục lục nội dung

1. 1. Tổng quan về phớt chắn dầu NOK TC 80x100x12 mm
2. 2. Bảng thông số kỹ thuật tiêu chuẩn
3. 3. Cấu tạo chi tiết và đặc tính vật liệu cao su Nitrile (NBR)
4. 4. Ưu điểm vượt trội của phớt chắn dầu NOK TC NBR
5. 5. So sánh cao su Nitrile (NBR) với cao su Fluorocarbon (Viton/FKM)
6. 6. Ứng dụng phổ biến trong chế tạo máy và công nghiệp
7. 7. Hướng dẫn lắp đặt đúng kỹ thuật và phương pháp tháo gỡ
8. 8. Báo giá sản phẩm phớt chắn dầu NOK TC 80x100x12
9. 9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

1. Tổng quan về phớt chắn dầu NOK TC 80x100x12 mm

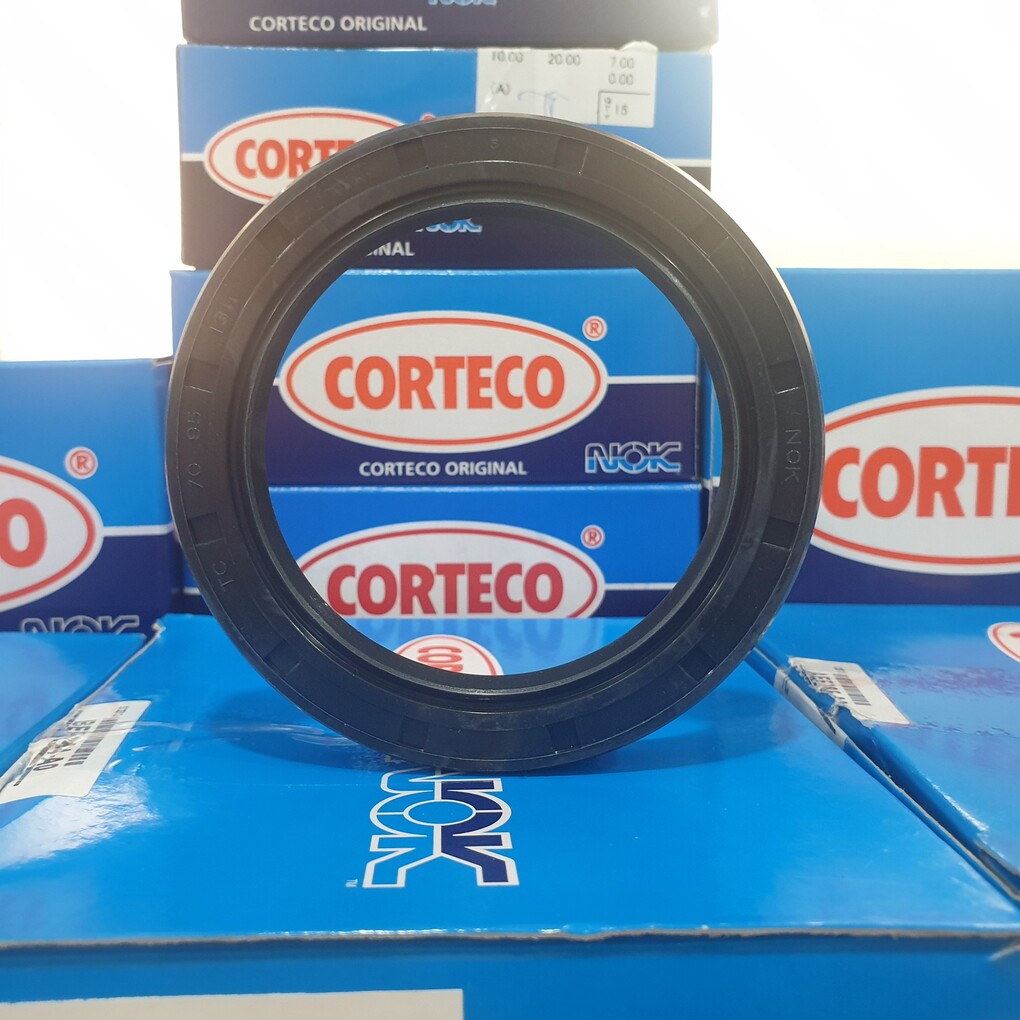

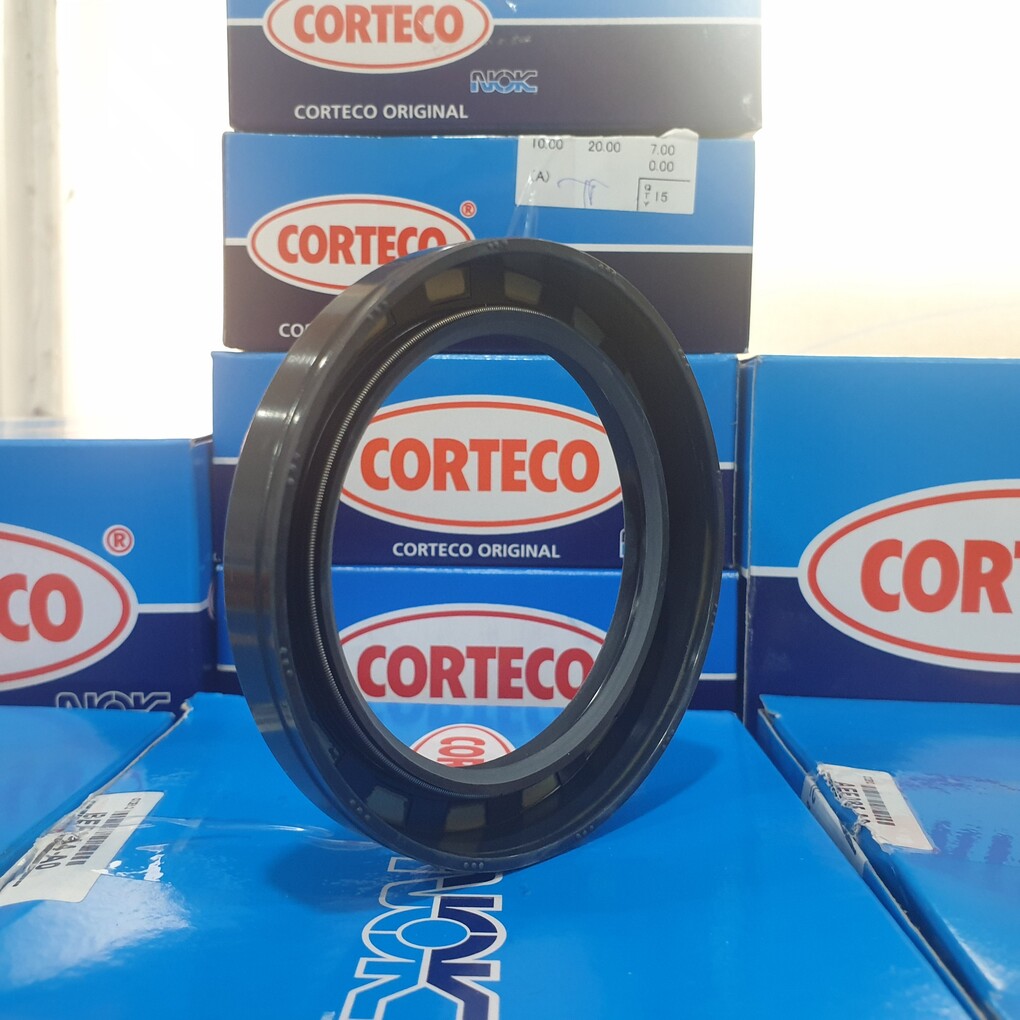

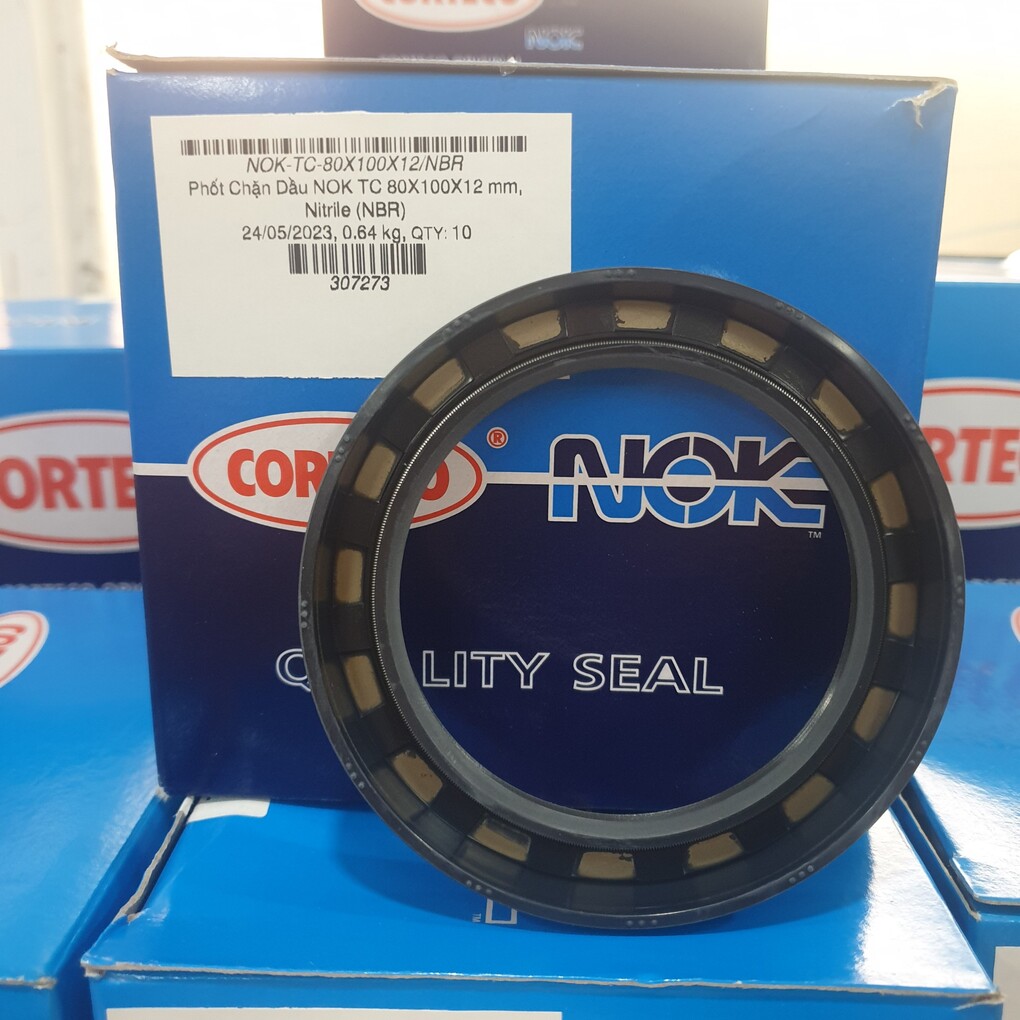

Phớt chắn dầu NOK TC 80x100x12 mm, Nitrile (NBR) (tên tiếng Anh: NOK TC Rotary Shaft Oil Seal 80x100x12 NBR) là linh kiện làm kín xoay trục cao cấp được nghiên cứu và chế tạo bởi tập đoàn NOK (Nhật Bản). NOK là một trong những tập đoàn sản xuất thiết bị làm kín cơ học và cao su kỹ thuật hàng đầu thế giới, nổi tiếng với độ bền mỏi vượt trội và chất lượng kiểm định nghiêm ngặt.

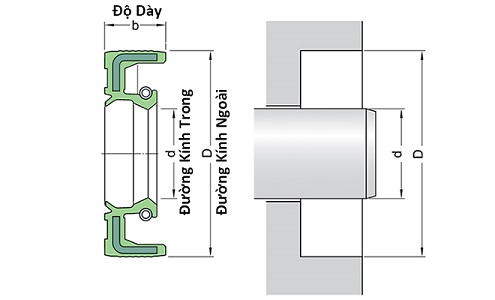

2. Bảng thông số kỹ thuật tiêu chuẩn

3. Cấu tạo chi tiết và đặc tính vật liệu cao su Nitrile (NBR)

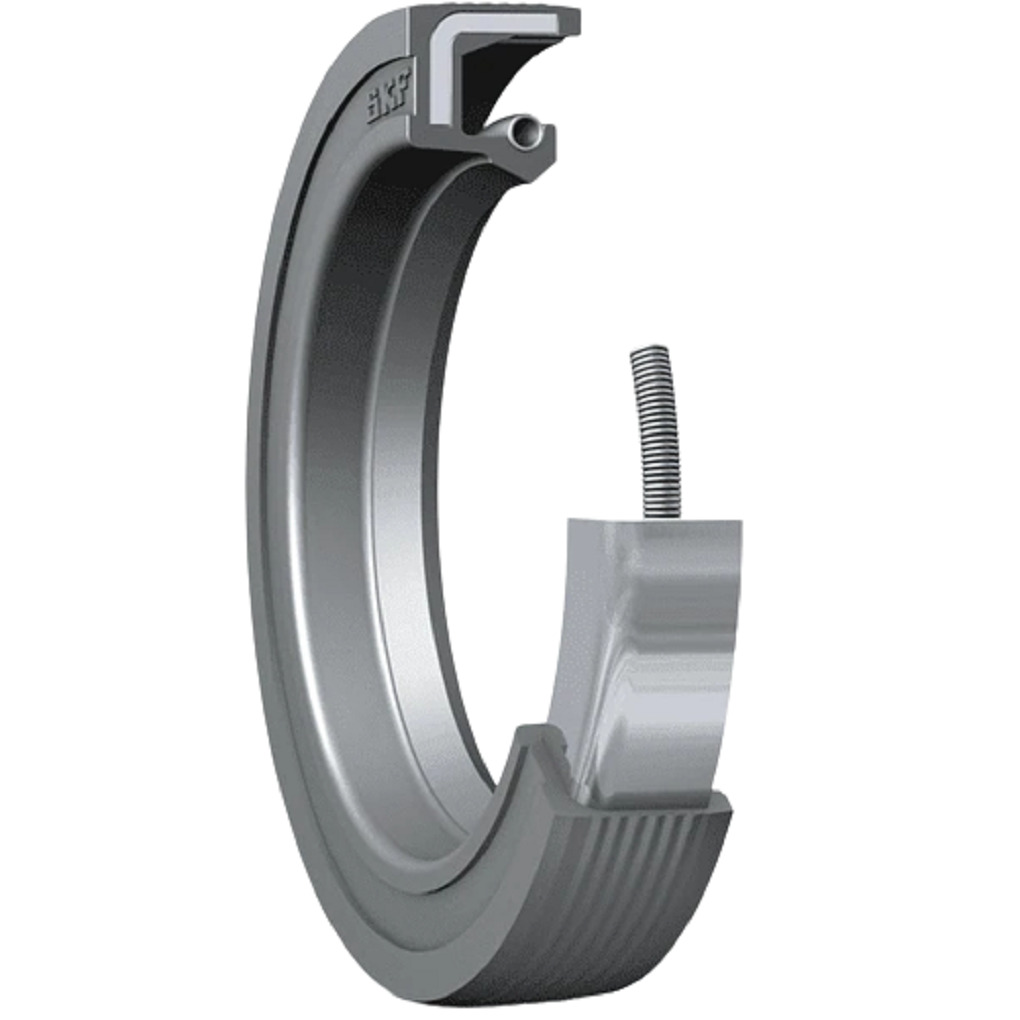

Phớt chắn dầu NOK TC 80x100x12 NBR được thiết kế với cấu trúc tinh xảo và đồng bộ nhằm đáp ứng các yêu cầu khắt khe của hệ thống làm kín động lực quay:

• Môi làm kín chính (Primary Sealing Lip): Có biên dạng vát góc sắc sảo hướng trực tiếp vào bề mặt trục phi 80 mm. Môi này liên tục tiếp xúc và chịu lực ép nhẹ từ vòng lò xo để ngăn chất lỏng/dầu bôi trơn rò rỉ ra ngoài khoang máy.
• Môi phụ chống bụi (Dust Sealing Lip / Minor Lip): Nằm ở phía đối diện của môi chính và không có lò xo bổ trợ lực siết. Môi phụ đóng vai trò như một màng chắn cơ học ngăn chặn bụi bẩn, cát xỉ, hạt phoi kim loại hay hơi ẩm bên ngoài lọt vào khoang chứa làm hỏng môi chính và vòng bi ổ trục.
• Khung xương kim loại SPCC (Metal Insert): Được dập nguội từ thép tấm cacbon chất lượng cao SPCC và bọc kín hoàn toàn bên trong lớp cao su. Khung xương đóng vai trò định hình biên dạng tròn hoàn hảo cho phớt, đem lại độ cứng vững cơ học giúp phớt bám chặt cố định vào lòng lỗ máy đường kính 100 mm mà không lo móp méo.
• Vòng lò xo bó ôm trục (Garter Spring): Chế tạo từ thép hợp kim lò xo SW có độ đàn hồi cao. Lò xo tạo lực siết đều 360 độ xung quanh trục, bù đắp độ mài mòn tự nhiên của cao su và giữ lực ôm khít ổn định ngay cả khi trục quay bị lệch tâm nhẹ hoặc có rung động động học.

4. Ưu điểm vượt trội của phớt chắn dầu NOK TC NBR

Sản phẩm phớt dầu NOK TC 80x100x12 mm sở hữu các ưu điểm lý lý tính chất lượng toàn cầu:

• Khả năng làm kín kép xuất sắc: Cấu trúc môi kép (TC) thực hiện đồng thời hai nhiệm vụ: môi chính giữ dầu bôi trơn ở lại khoang máy, môi phụ ngăn bụi cát bay vào. Kéo dài đáng kể tuổi thọ của ổ lăn và kết cấu máy.
• Công thức pha trộn cao su NBR độc quyền: Cao su NBR của hãng NOK (Nhật Bản) duy trì tính dẻo dai cơ học đàn hồi cao ở dải nhiệt độ rộng (từ -40°C đến +120°C), hoàn toàn không bị khô cứng, nứt nẻ hay biến dạng dẻo khi chạy máy liên tục nhiều giờ.
• Chống mài mòn ma sát vượt trội: Khả năng chịu lực cắt, lực ma sát trượt động năng của phớt NOK cực tốt, bảo đảm môi phớt không bị mòn rách nhanh chóng dưới tốc độ quay cao.
• Độ bám khít tuyệt đối vào lỗ máy: Mặt ngoài phớt được phủ cao su NBR hoàn toàn với các rãnh gân sọc chìm nổi giúp phớt bám khít tuyệt hảo vào lòng lỗ housing (nhôm, thép hoặc gang), triệt tiêu hoàn toàn đường rò rỉ ở khe lắp ghép.

5. So sánh cao su Nitrile (NBR) với cao su Fluorocarbon (Viton/FKM)

Bảng đối chiếu kỹ thuật dưới đây hỗ trợ các kỹ sư cơ khí lựa chọn chính xác dòng phớt phù hợp nhất cho dự án:

6. Ứng dụng phổ biến trong chế tạo máy và công nghiệp

Phớt chắn dầu NOK TC 80x100x12 mm được ứng dụng rộng rãi trong các cơ cấu truyền động cơ khí quy mô trung bình và lớn:

• Hộp số giảm tốc và motor điện cỡ lớn: Giữ dầu nhờn bôi trơn tại trục đầu ra của động cơ, đảm bảo hệ truyền động băng tải vận hành êm ái, trơn tru.
• Hệ thống thủy lực khí nén công nghiệp: Làm kín đầu trục máy nén khí trục vít, đầu trục quay của bơm thủy lực cánh gạt chịu tải trung bình.
• Ngành chế tạo ô tô, xe tải & xe máy: Làm kín trục láp, hộp số vi sai, cơ cấu vi sai cầu trục của ô tô tải, máy công trình.
• Máy móc nông nghiệp & xây dựng: Làm kín vòng trục quay máy cày, máy gặt, trục rulo máy lu, máy nghiền cát - những nơi liên tục tiếp xúc bùn đất, cát bụi gieo rắc từ bên ngoài.

7. Hướng dẫn lắp đặt đúng kỹ thuật và phương pháp tháo gỡ

Quy trình thi công lắp đặt và tháo dỡ phớt chắn dầu NOK TC đòi hỏi sự tuân thủ nghiêm ngặt về cơ học để tránh làm hỏng cấu trúc môi phớt cao su siêu mỏng:

A. Quy trình lắp đặt chuẩn kỹ thuật

1. Vệ sinh và đo đạc: Làm sạch hoàn toàn thành trục phi 80 mm và lỗ housing phi 100 mm. Bề mặt trục phải nhẵn mịn (độ nhám Ra tối ưu từ 0.2 đến 0.8 micromet), không có vết xước sâu hoặc gờ nhọn gây rách phớt.
2. Bôi trơn ban đầu: Thoa một lớp mỏng dầu máy sạch hoặc mỡ bôi trơn chuyên dụng lên môi phớt chính và phần lò xo để bảo vệ môi phớt không bị mài mòn khô lúc trục mới khởi động chạy máy.
3. Định hướng phớt chuẩn xác: Lắp phớt theo hướng phần rỗng chứa lò xo quay về phía khoang chứa dầu cần làm kín chính. Phần môi phụ không lò xo hướng ra phía ngoài (hướng ngăn bụi cát).
4. Sử dụng dụng cụ đóng phớt chuyên dụng (Press Tool): Dùng ống gá hoặc khối trụ dẹt có đường kính ngoài xấp xỉ 100 mm để đóng/ép phớt vào lỗ máy. Tuyệt đối không dùng búa gõ trực tiếp lên bề mặt phớt, dễ làm méo khung xương kim loại bên trong hoặc rơi rụng vòng lò xo khỏi lòng phớt.

B. Thao tác tháo gỡ an toàn

1. Dùng dụng cụ móc phớt chuyên dụng (Seal Puller): Móc cẩn thận vào phần xương kim loại của phớt cũ để kéo phớt ra ngoài.
2. Tuyệt đối tránh cào xước trục: Không dùng tuốc nơ vít dẹp sắc nhọn chọc bẩy trực tiếp lên thành trục phi 80 mm, vì chỉ cần một vết xước dăm nhỏ cũng sẽ gây rò rỉ dầu mỡ khi thay phớt mới vào sau này.

8. Báo giá sản phẩm phớt chắn dầu NOK TC 80x100x12

Giá bán Phớt Chắn Dầu 80x100x12 mm tại Mecsu: 48.768đ/ Cái (Đã có VAT)

• Áp dụng chính sách chiết khấu thương mại vô cùng hấp dẫn và lũy tiến mạnh theo số lượng đặt hàng dành cho xưởng chế tạo cơ khí, thầu bảo dưỡng dây chuyền công nghiệp nặng, xưởng sửa chữa động cơ hoặc đại lý liên kết vật tư.
• Quy cách đóng gói hộp tiêu chuẩn của hãng NOK rõ ràng, bảo quản đóng kín màng nilon giúp bề mặt phớt luôn sạch sẽ, mới nguyên xuất xưởng.

Nhấn xem nhiều mã Phớt Chắn Dầu khác ở đây !

9. Hồ sơ chất lượng & Thông tin liên hệ mecsu

Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015

Xác thực mọi hoạt động lưu kho, đóng gói, phân phối và kiểm định ngẫu nhiên tại tổng kho Mecsu tuân thủ quy chuẩn ISO 9001:2015.
