Phớt Chắn Dầu NOK TC 55x90x10 mm, Nitrile (NBR)

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phớt Chắn Dầu NOK TC 55x90x10 mm, Nitrile (NBR)

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phớt Chắn Dầu NOK TC 55x90x10 mm, Nitrile (NBR)

Mục lục nội dung

1. 1. Tổng quan về phớt chắn dầu NOK TC 55x90x10 mm
2. 2. Bảng thông số kỹ thuật tiêu chuẩn
3. 3. Cấu tạo chi tiết và đặc tính vật liệu cao su Nitrile (NBR)
4. 4. Ưu điểm vượt trội của phớt chắn dầu NOK TC NBR
5. 5. So sánh cao su Nitrile (NBR) với cao su Fluorocarbon (Viton/FKM)
6. 6. Ứng dụng phổ biến trong chế tạo máy và công nghiệp
7. 7. Hướng dẫn lắp đặt đúng kỹ thuật và phương pháp tháo gỡ
8. 8. Báo giá sản phẩm phớt chắn dầu NOK TC 55x90x10
9. 9. Hồ sơ chất lượng & Chứng nhận quốc tế: ISO 9001, ISO 14001, RoHS
10. 10. Thông tin liên hệ Mecsu

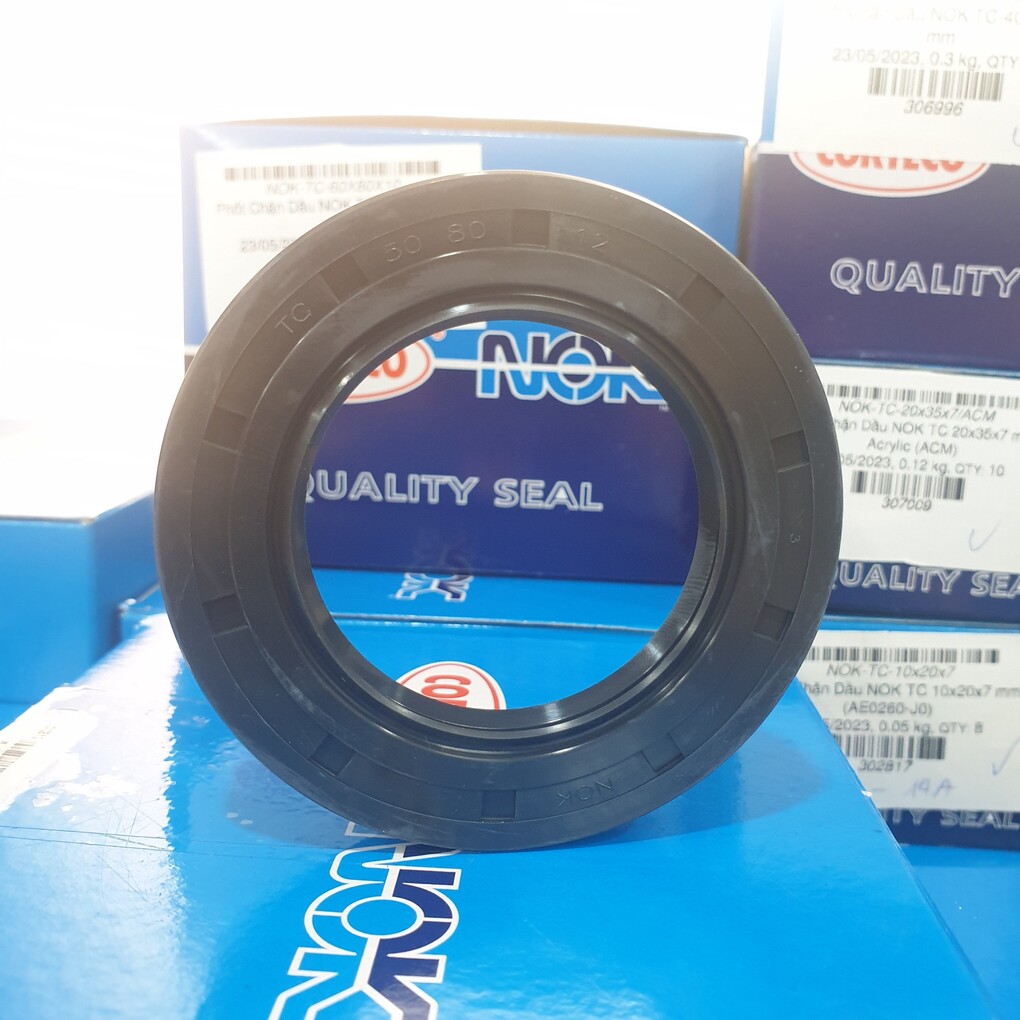

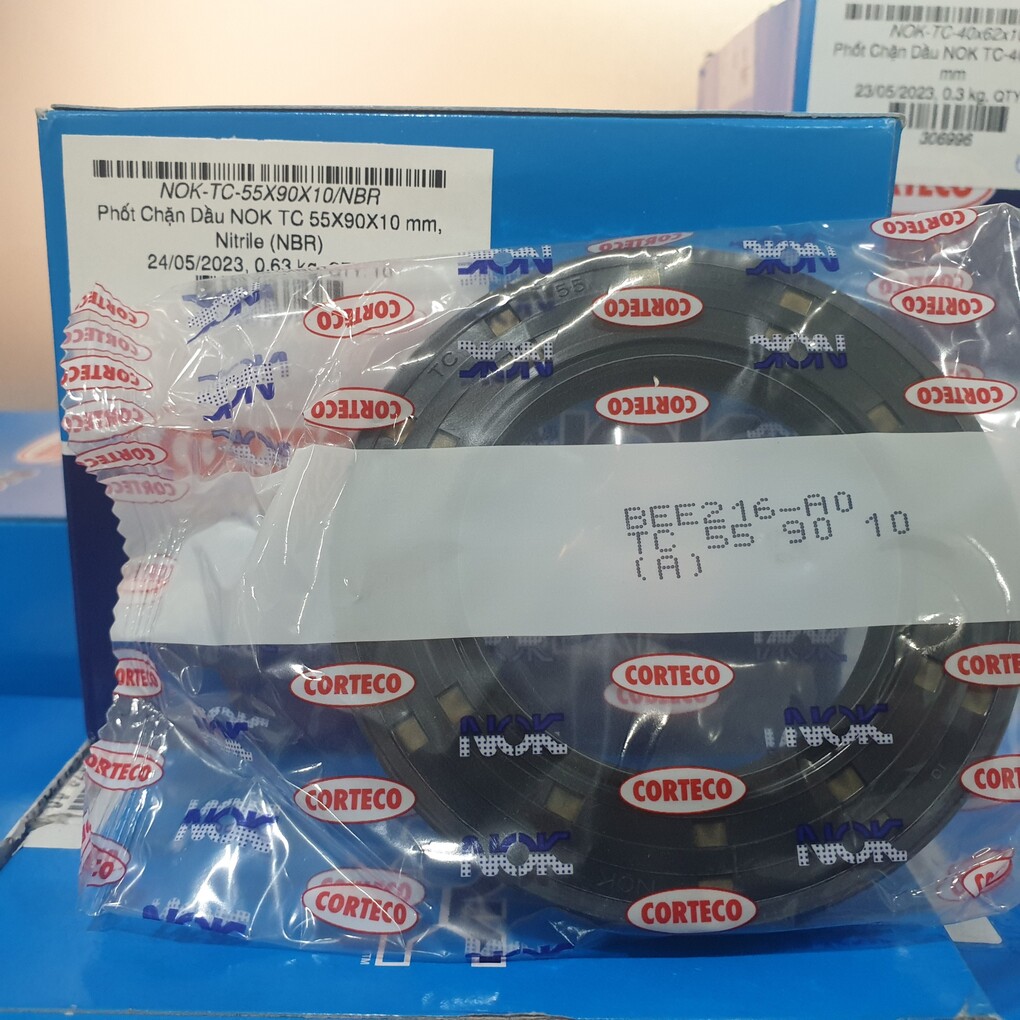

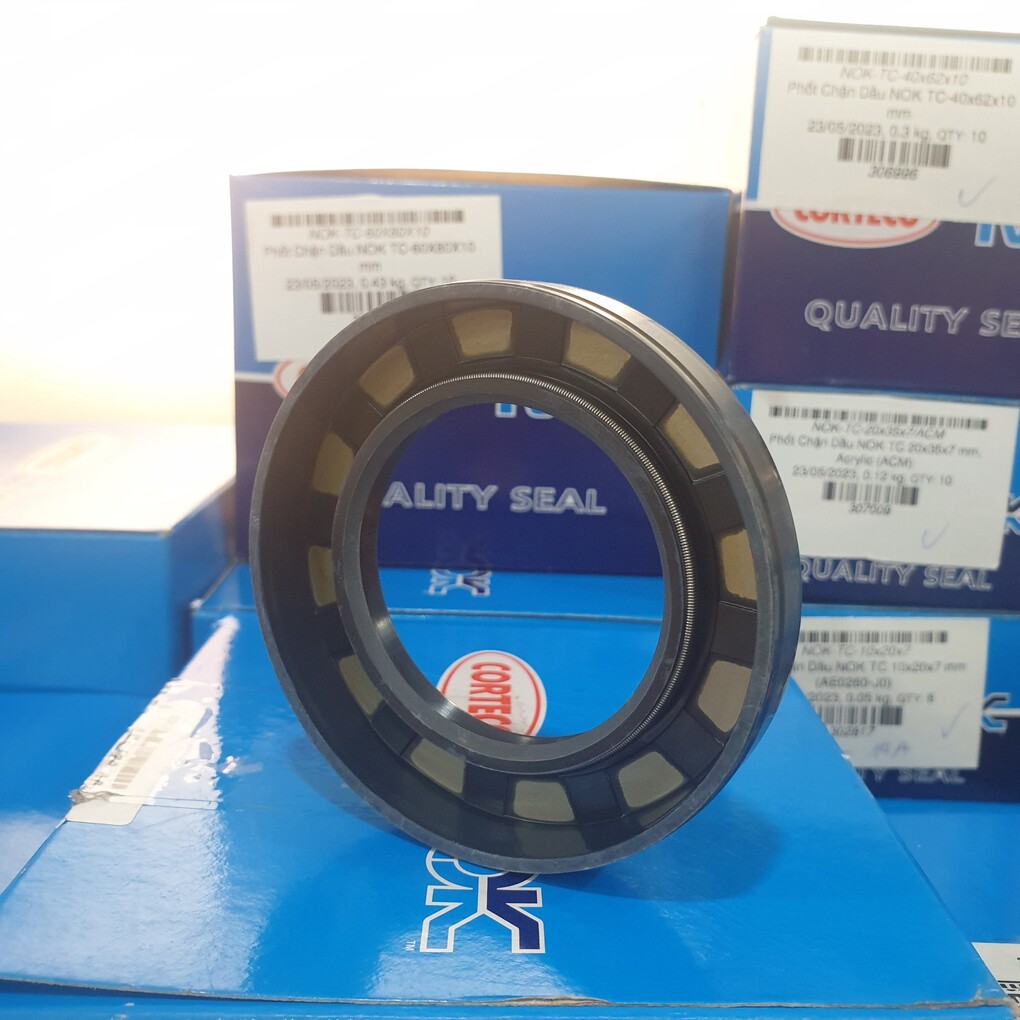

1. Tổng quan về phớt chắn dầu NOK TC 55x90x10 mm

Phớt chắn dầu NOK TC 55x90x10 mm, Nitrile (NBR) (tên tiếng Anh: NOK TC Rotary Shaft Oil Seal 55x90x10 NBR) là linh kiện làm kín chuyển động quay cao cấp được sản xuất trực tiếp bởi tập đoàn NOK (Nhật Bản) – tập đoàn tiên phong và dẫn đầu thế giới trong lĩnh vực chế tạo thiết bị làm kín cơ học công nghiệp.

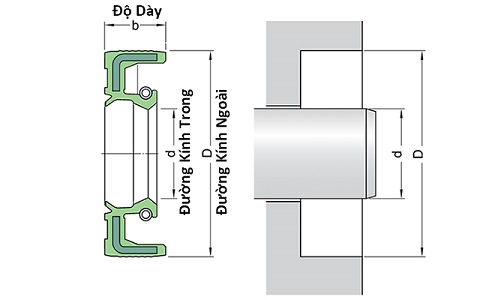

Sản phẩm sở hữu kích thước danh nghĩa tiêu chuẩn: đường kính trong trục (d) là 55 mm, đường kính ngoài phớt (D) là 90 mm và chiều rộng/độ dày phớt (b) là 10 mm. Với biên dạng thiết kế kiểu TC (hai môi làm kín kết hợp vòng lò xo bó ôm khít), kết hợp với vật liệu cao su Nitrile (NBR) chất lượng cao, dòng phớt này mang đến giải pháp bảo vệ ổ trục và bôi trơn lý tưởng, ngăn ngừa tuyệt đối hiện tượng rò rỉ dầu mỡ mỡ máy và chặn đứng hoàn toàn bụi bẩn từ môi trường bên ngoài lọt vào khoang máy.

2. Bảng thông số kỹ thuật tiêu chuẩn

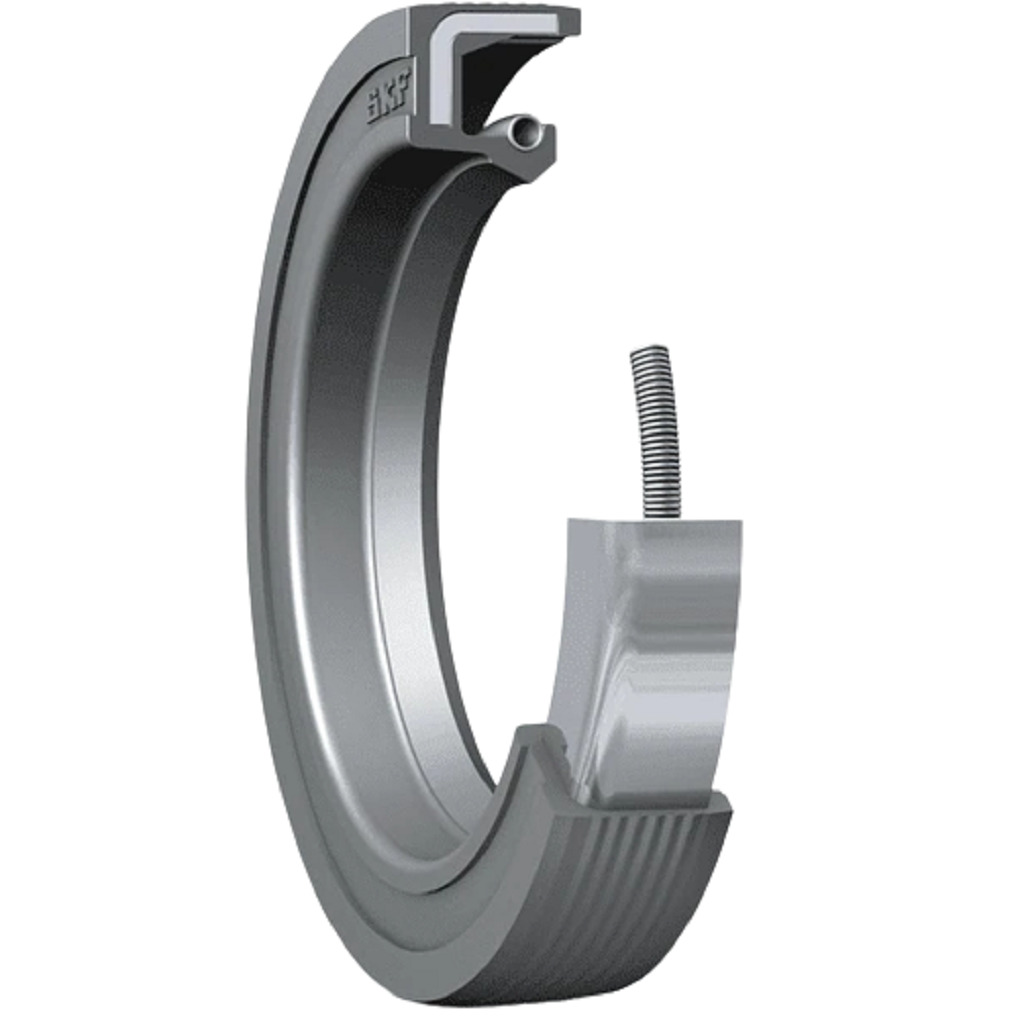

3. Cấu tạo chi tiết và đặc tính vật liệu cao su Nitrile (NBR)

Phớt chắn dầu NOK TC 55x90x10 mm được thiết kế cơ học đồng bộ với cấu trúc môi kép tinh xảo, bao gồm ba thành phần liên kết chặt chẽ:

• Môi làm kín chính (Primary Sealing Lip): Có kết cấu vát sắc sảo hướng trực tiếp vào trục quay phi 55 mm. Môi chính được ép sát vào bề mặt trục nhờ lực căng của vòng lò xo, thực hiện chức năng then chốt là giữ dầu bôi trơn hoặc mỡ bôi trơn không bị rò rỉ dọc trục ra ngoài.
• Môi phụ chống bụi (Dust Sealing Lip / Minor Lip): Nằm ở phía đối diện, không có lò xo phụ trợ. Môi phụ hoạt động như một màng chắn phụ giúp ngăn chặn bụi bẩn, xỉ hàn, phôi thép và nước ẩm từ môi trường bên ngoài lọt vào phá hủy vòng bi và môi chính.
• Khung xương kim loại bên trong (Metal Insert): Được dập định hình từ thép cacbon chất lượng cao SPCC và bọc hoàn toàn bên trong lớp cao su NBR. Khung xương giúp định hình biên dạng tròn hoàn hảo của phớt, cung cấp độ cứng vững cần thiết để cố định chắc chắn phớt vào ổ lỗ máy D90 mà không bị bóp méo khi vận hành.
• Vòng lò xo bó (Garter Spring): Chế tạo từ thép lò xo đàn hồi SW, chịu ứng suất kéo cao. Lò xo liên tục tạo ra lực nén hướng tâm đều đặn 360 độ xung quanh trục, bù đắp độ mài mòn tự nhiên của cao su và giữ cho môi làm kín chính luôn ôm khít trục kể cả khi có rung lắc dọc trục nhẹ.

Vật liệu cao su Nitrile (NBR): Là copolyme của butadiene và acrylonitrile. NBR là dòng cao su tổng hợp phổ biến nhất cho ứng dụng phớt chắn dầu nhờ khả năng chống phồng nở và trơ hóa học xuất sắc trước dầu mỏ, dầu thủy lực thông dụng, mỡ bò bôi trơn, xăng, dầu diesel và nước máy.

4. Ưu điểm vượt trội của phớt chắn dầu NOK TC NBR

Sản phẩm phớt dầu NOK TC 55x90x10 NBR sở hữu những thế mạnh cạnh tranh vượt trội được toàn cầu công nhận:

• Hiệu quả làm kín hai chiều tối ưu: Thiết kế TC môi kép (Double-lip) vừa ngăn dầu thoát ra, vừa chặn bụi bẩn bay vào, kéo dài tuổi thọ cho hệ thống truyền động gấp 3-4 lần so với loại phớt một môi thông thường.
• Độ bền mỏi và độ dẻo dai cơ lý cao: Cao su NBR của NOK được pha trộn theo công thức bí truyền, giúp duy trì độ đàn hồi tuyệt hảo ở dải nhiệt độ rộng (-40°C đến +120°C), không bị khô giòn, nứt nẻ hay biến dạng dẻo khi chạy máy liên tục.

• Kháng mài mòn ma sát xuất sắc: Khả năng chống chịu lực xé rách và mài mòn động năng của phớt NOK cực tốt, giúp duy trì lực siết ôm khít quanh trục quay vận tốc cao mà không gây trầy xước trục.
• Độ bám khít lỗ tuyệt vời: Mặt ngoài phớt bọc cao su NBR hoàn toàn với các rãnh sọc gân nổi. Thiết kế này giúp phớt bám khít tuyệt đối vào lòng lỗ máy (housing) bằng nhôm, thép hoặc gang, triệt tiêu hoàn toàn đường rò rỉ ngoại biên của chất lỏng.

5. So sánh cao su Nitrile (NBR) với cao su Fluorocarbon (Viton/FKM)

Để giúp các kỹ sư thiết kế lựa chọn dòng vật liệu phớt phù hợp nhất cho từng dải ứng dụng, dưới đây là bảng so sánh kỹ thuật:

6. Ứng dụng phổ biến trong chế tạo máy và công nghiệp

Phớt chắn dầu NOK TC 55x90x10 mm được sử dụng rộng rãi trong các cơ cấu chuyển động trục quay trung bình và lớn:

• Hộp giảm tốc và hệ thống động cơ điện: Chặn dầu bôi trơn tại trục đầu ra của động cơ, trục hộp số, bệ đỡ vòng bi của các băng tải công nghiệp nặng.
• Hệ thống thủy lực khí nén: Làm kín trục bơm thủy lực cánh gạt, đầu trục máy nén khí trục vít, bệ trục quay của các thiết bị cơ giới dập khuôn.
• Ngành chế tạo ô tô và phụ tùng xe máy: Sử dụng tại trục lap, hộp số vi sai, cơ cấu phân phối động cơ ô tô tải nhẹ và các dòng xe cơ giới công trình.
• Thiết bị nông nghiệp và xây dựng: Làm kín trục quay máy xúc, máy ủi, máy cày, hệ thống bơm nước ly tâm công suất lớn – nơi môi trường cực kỳ nhiều bùn đất cát bẩn gieo rắc trực tiếp bên ngoài vỏ máy.

7. Hướng dẫn lắp đặt đúng kỹ thuật và phương pháp tháo gỡ

Quy trình lắp đặt phớt chắn dầu NOK TC 55x90x10 mm đòi hỏi thao tác cơ học chuẩn xác để bảo vệ toàn vẹn môi làm kín cao su siêu mỏng:

A. Quy trình lắp đặt chuẩn kỹ thuật

1. Kiểm tra bề mặt: Đảm bảo trục 55mm nhẵn mịn, không trầy xước và hốc 90mm sạch bóng.
2. Bôi trơn khởi động: Thoa một lớp mỡ bôi trơn lên môi phớt và phần lò xo để giảm nhiệt độ ma sát khi máy bắt đầu chạy.
3. Sử dụng thiết bị chuyên dụng: Dùng ống đóng có đường kính phù hợp để ép phớt vào đều, tuyệt đối không đóng lệch gây vặn khung phớt.

B. Tháo gỡ phớt cũ an toàn

1. Dùng dụng cụ móc phớt chuyên nghiệp (Seal Puller): Móc cẩn thận vào xương phớt để giật phớt cũ ra ngoài.
2. Tuyệt đối tránh xước trục: Không dùng tua vít dẹp sắc nhọn chọc bẩy trực tiếp lên thành trục phi 55 mm hoặc thành lỗ lòng D90, vì chỉ cần một vết trầy nhỏ cũng sẽ làm rò rỉ dầu mỡ khi thay phớt mới vào.

8. Báo giá sản phẩm phớt chắn dầu NOK TC 55x90x10

Giá bán Phớt Chắn Dầu 55x90x10 tại Mecsu: 45.105đ/ Cái (Đã có VAT)

• Mức chiết khấu thương mại vô cùng linh hoạt và ưu đãi cực tốt dành riêng cho các xưởng chế tạo cơ khí, thợ sửa chữa máy nén khí, đơn vị bảo dưỡng dây chuyền công nghiệp nặng hoặc các đại lý vật tư phụ trợ.
• Hỗ trợ giao hàng siêu tốc trên phạm vi toàn quốc, có đầy đủ tem nhãn và quy cách đóng gói hộp tiêu chuẩn của hãng NOK.

Nhấn xem nhiều mã Phớt Chắn Dầu khắc ở đây !

9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

Xác thực mọi hoạt động lưu kho, đóng gói, phân phối và kiểm định ngẫu nhiên tại tổng kho Mecsu tuân thủ quy chuẩn ISO 9001:2015.

Hình ảnh: Chứng nhận ISO 9001:2015 khẳng định uy tín quản lý tại Mecsu
