Phe Gài Trục Thép 65Mn DIN471 D60x2.0

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Trục Thép 65Mn DIN471 D60x2.0

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Trục Thép 65Mn DIN471 D60x2.0

Mục lục nội dung

1. 1. Tổng quan về Phe Gài Trục Thép 65Mn DIN471 D60x2.0
2. 2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết
3. 3. Cấu tạo chi tiết và đặc tính hình học hệ vòng phe gài trục
4. 4. Ưu điểm vượt trội của vật liệu thép lò xo carbon mác 65Mn
5. 5. Cơ chế định vị trục xoay và khả năng chịu ứng suất dọc trục lớn
6. 6. Ứng dụng phổ biến trong chế tạo máy, cơ khí ô tô và bảo dưỡng cụm truyền động
7. 7. Hướng dẫn quy trình lắp đặt bằng kìm mở phe chuyên dụng chuẩn kỹ thuật
8. 8. Báo giá Phe Gài Trục Thép 65Mn D60 sỉ tốt nhất tại Mecsu
9. 9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

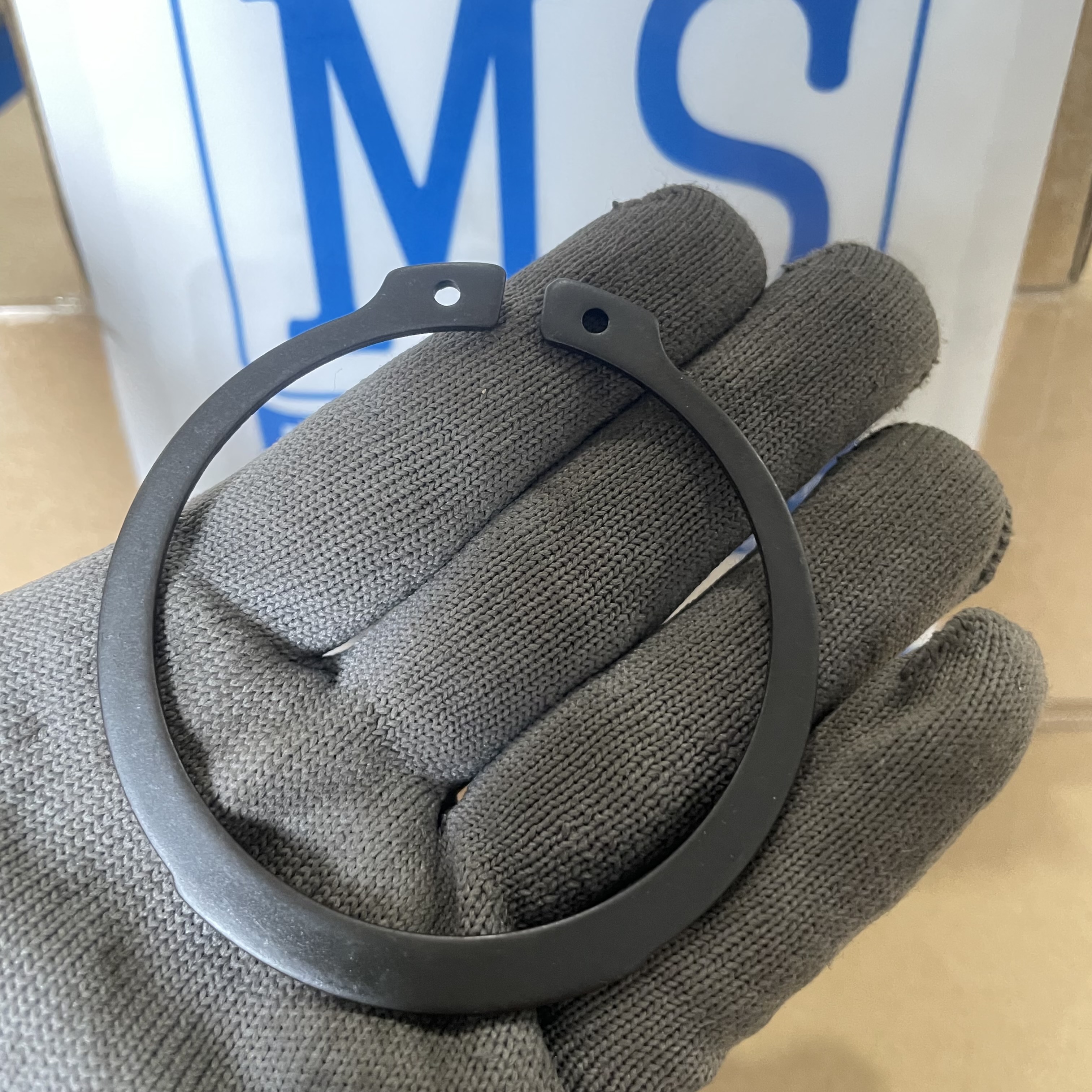

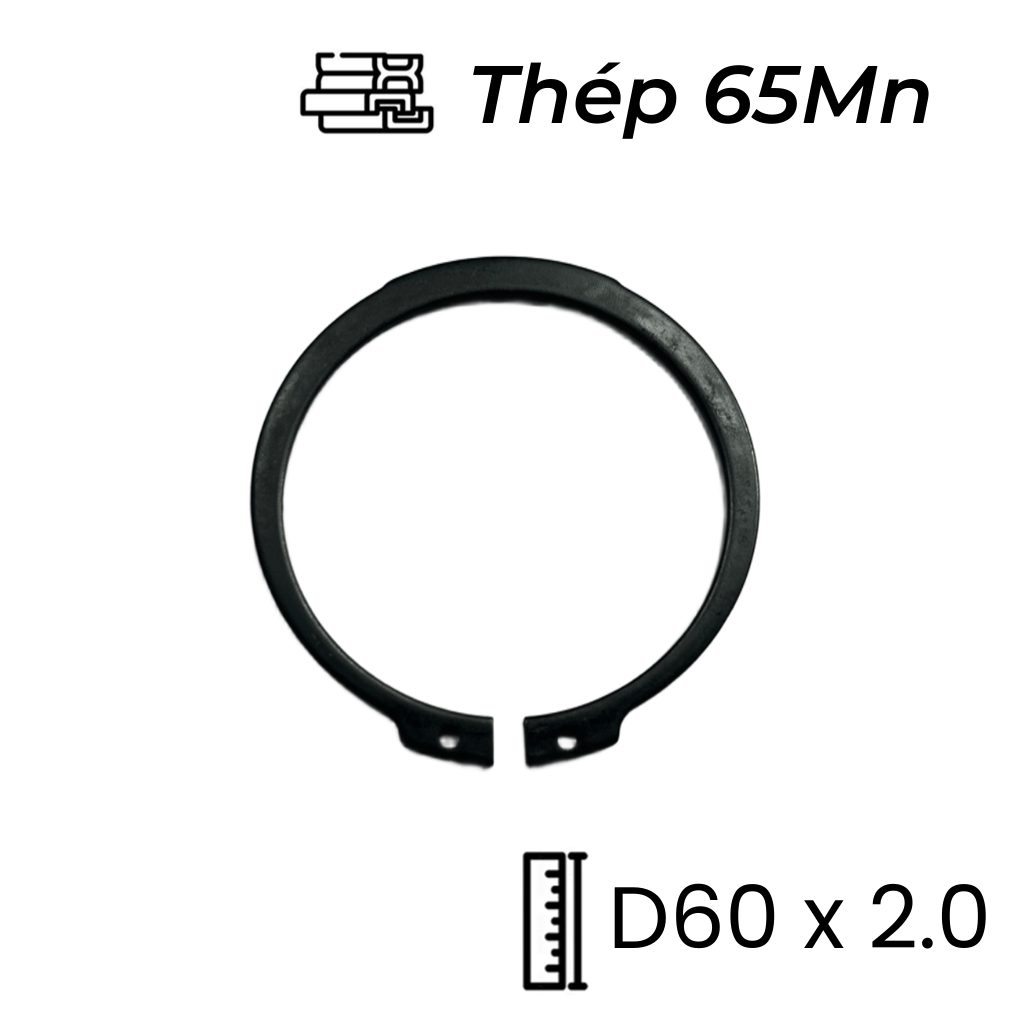

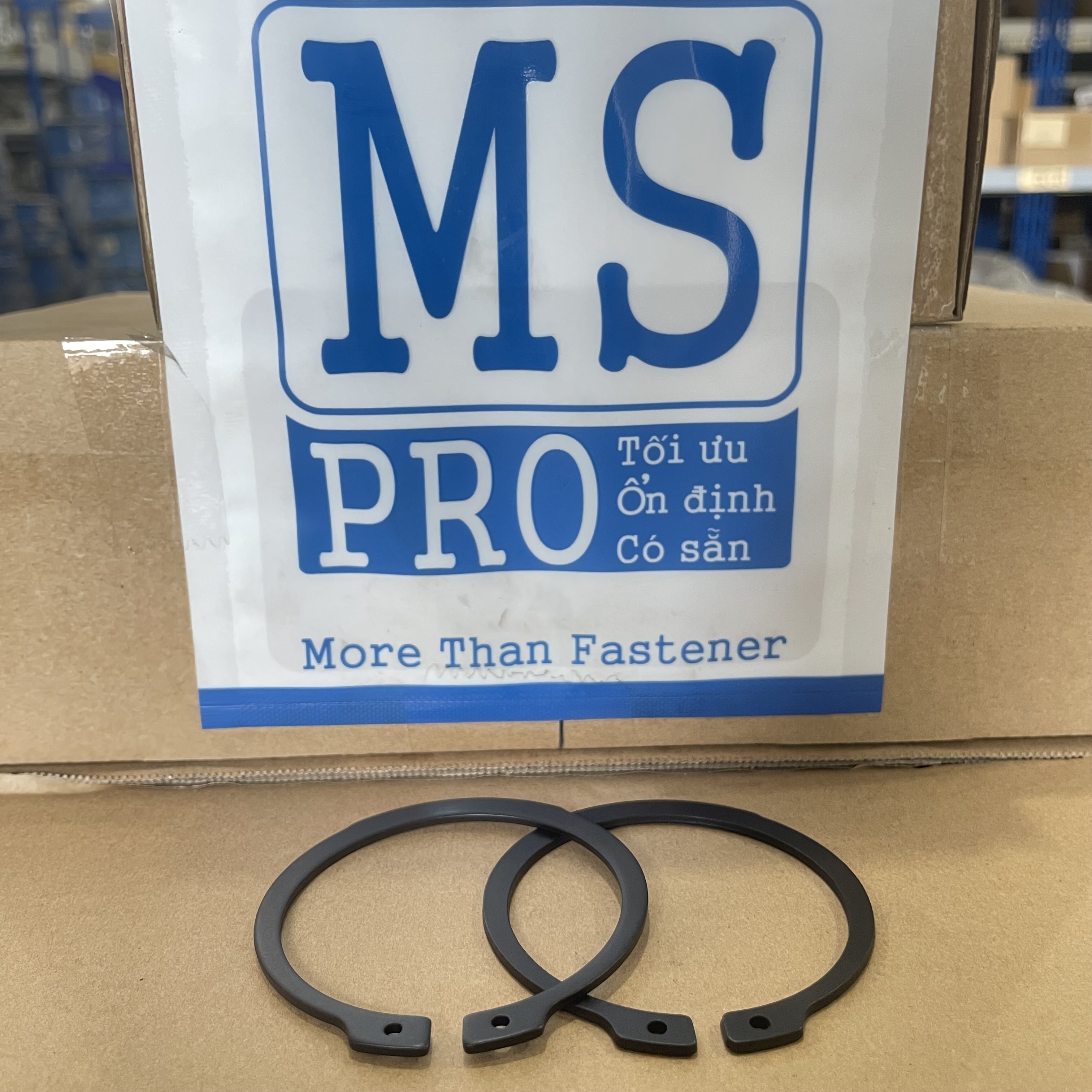

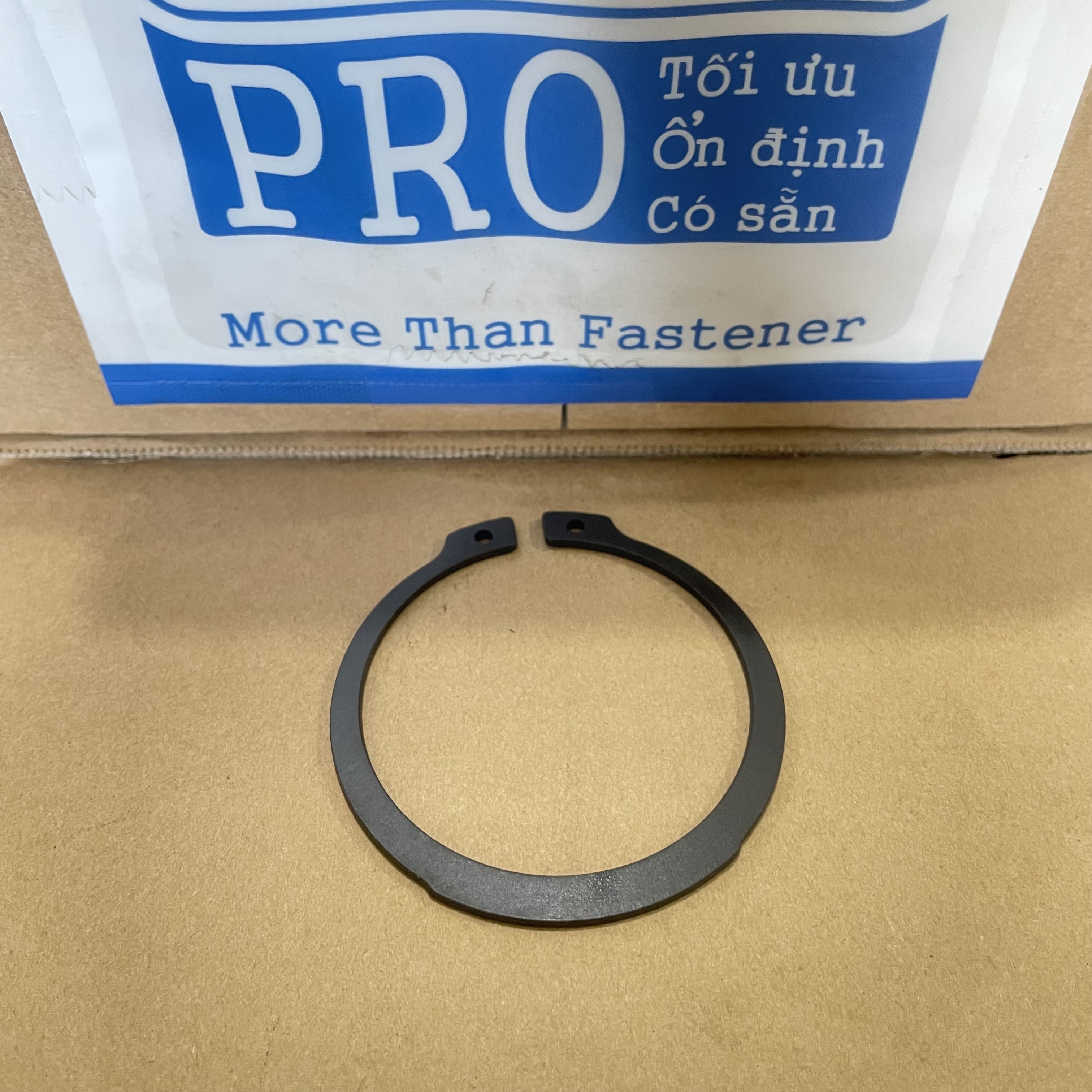

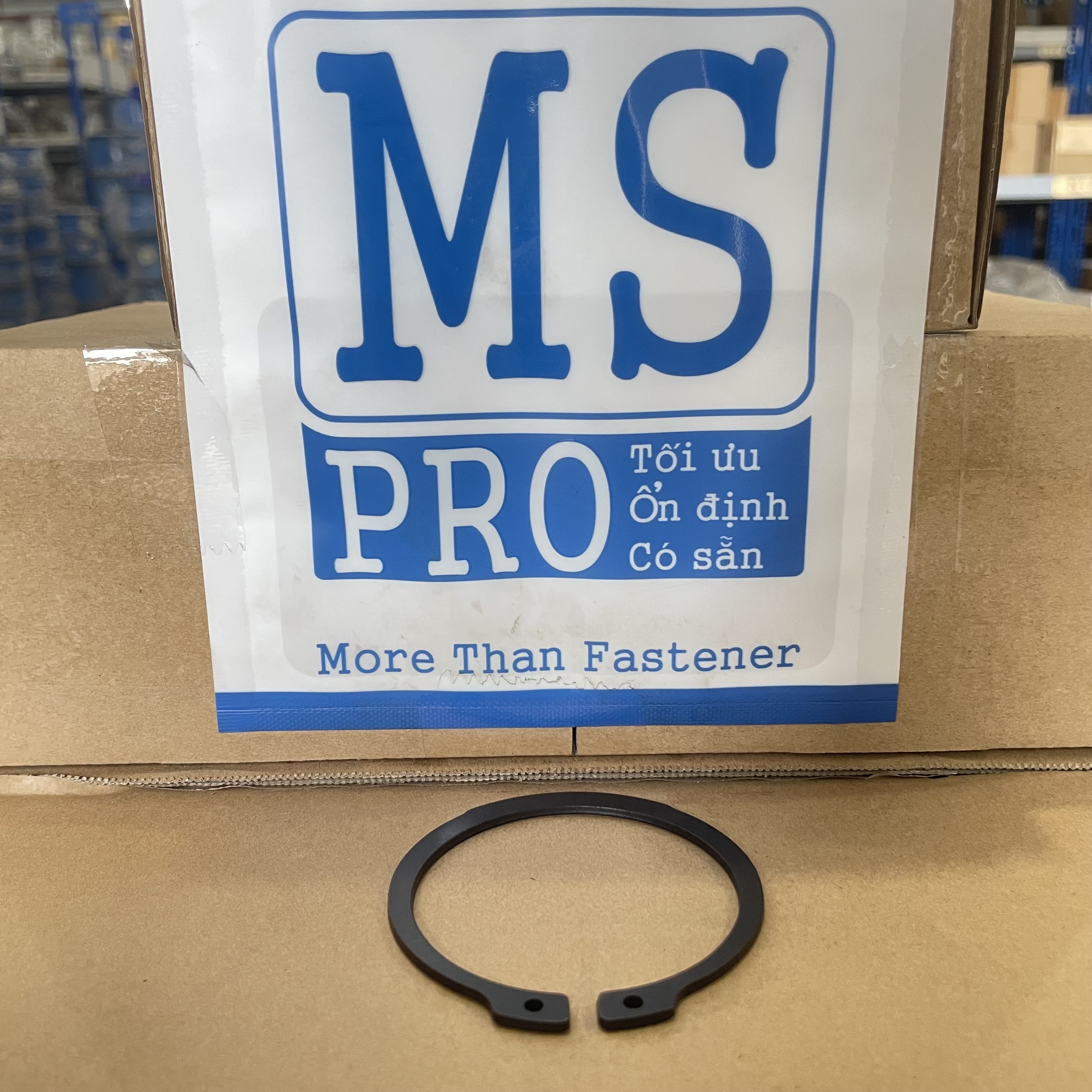

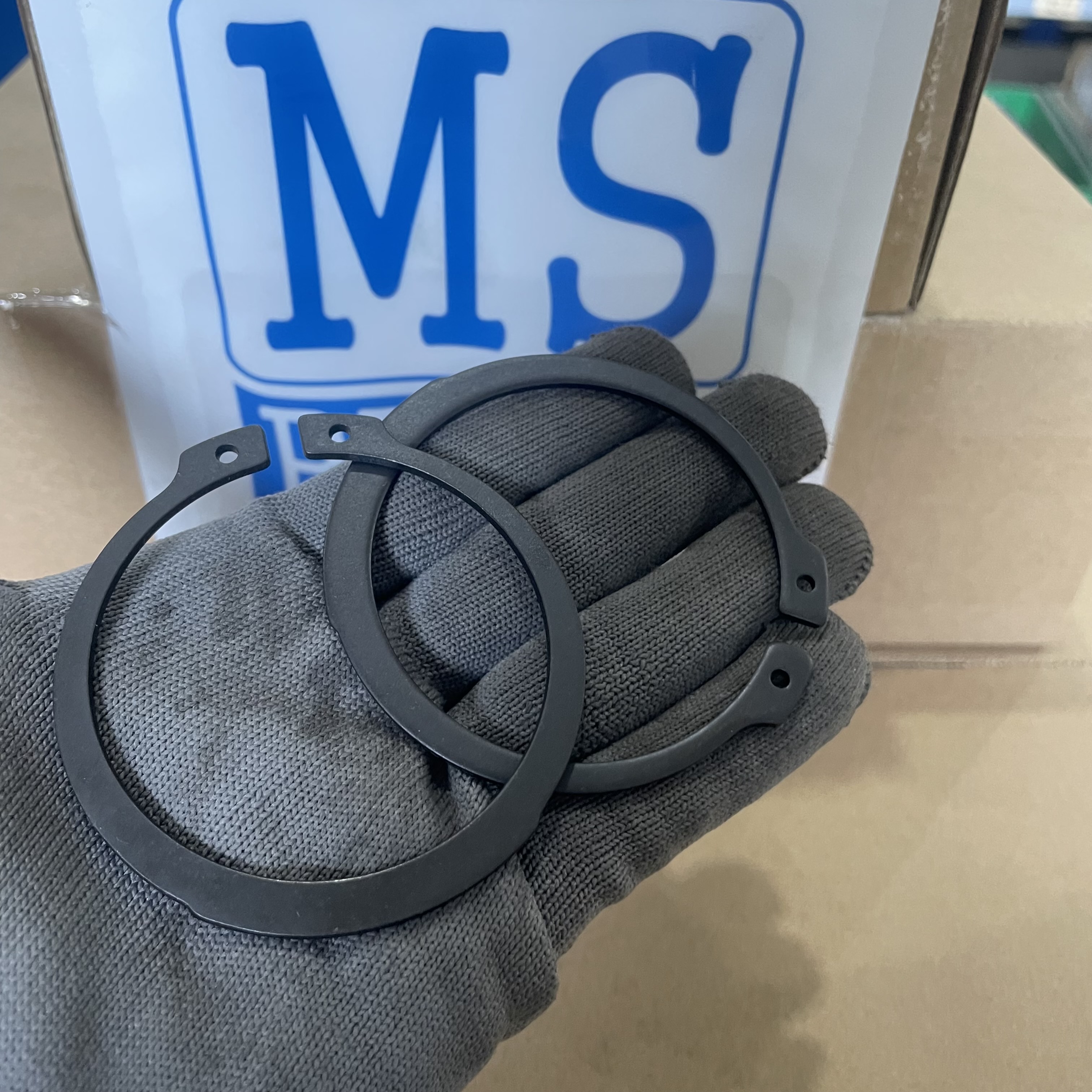

1. Tổng quan về Phe Gài Trục Thép 65Mn DIN471 D60x2.0

Phe Gài Trục Thép 65Mn DIN471 D60x2.0 (Retaining Rings for Shafts / External Circlips D60) hay còn được gọi là vòng phe gài ngoài Ø60, là linh kiện cơ khí phụ trợ định vị dạng hở chuyên dụng, dùng để lắp ôm khít vào rãnh taro trên thân trục quay hoặc cốt máy. Chi tiết này đóng vai trò như một vai chặn cơ học kiên cố, chặn đứng hành trình dịch chuyển dọc trục ngoài ý muốn của các bộ phận lắp trên trục như vòng bi bạc đạn, bánh răng, puli hoặc tay đòn truyền động.

Sản phẩm được chế tạo hoàn toàn từ vật liệu thép lò xo carbon mác cao 65Mn tinh luyện, trải qua quy trình dập nguội áp lực cao và nhiệt luyện tôi dầu nghiêm ngặt đạt tiêu chuẩn công nghiệp Đức DIN 471 (tương đương tiêu chuẩn quốc tế ISO 4624). Bề mặt phe được hoàn thiện bằng công nghệ nhuộm đen phủ dầu (Black Oxide / Phosphate hóa), tạo màng bảo vệ chống oxy hóa dải nhẹ, tăng hệ số chịu ma sát và tối ưu hóa dải lực đàn hồi co giãn biên độ lớn dẻo dai.

2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết

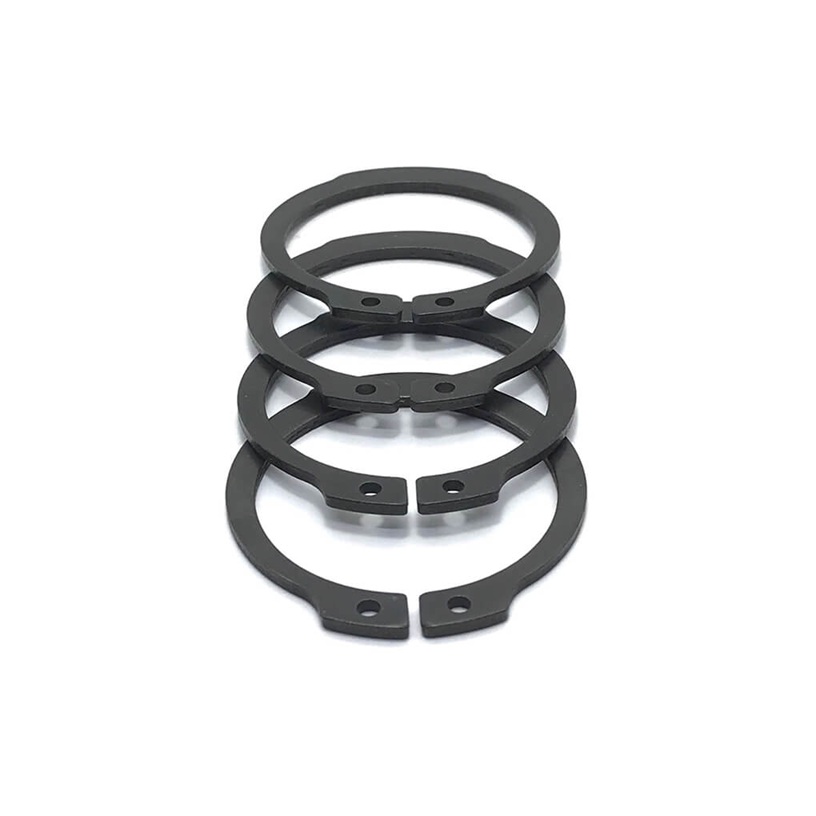

3. Cấu tạo chi tiết và đặc tính hình học hệ vòng phe gài trục

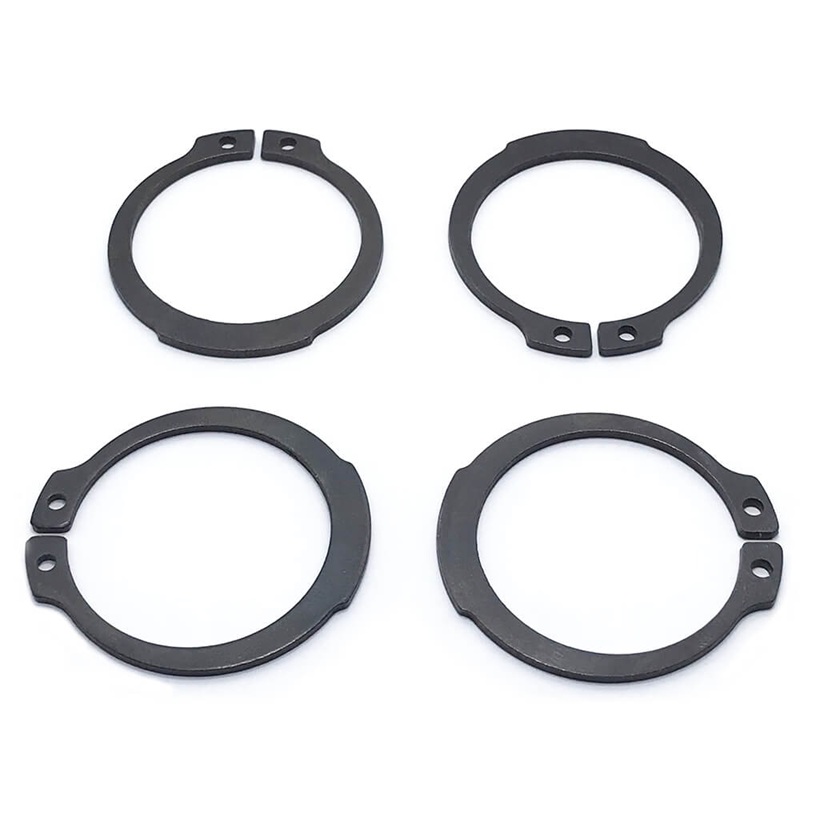

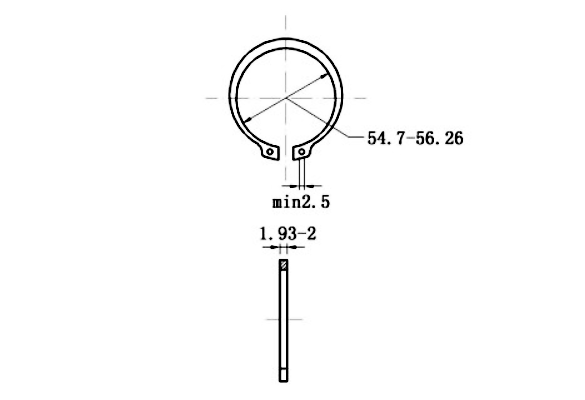

Phe gài trục DIN471 D60 sở hữu biên dạng cấu trúc cơ khí hình học đặc trưng nhằm tối ưu hóa lực siết kẹp ôm tâm trục:

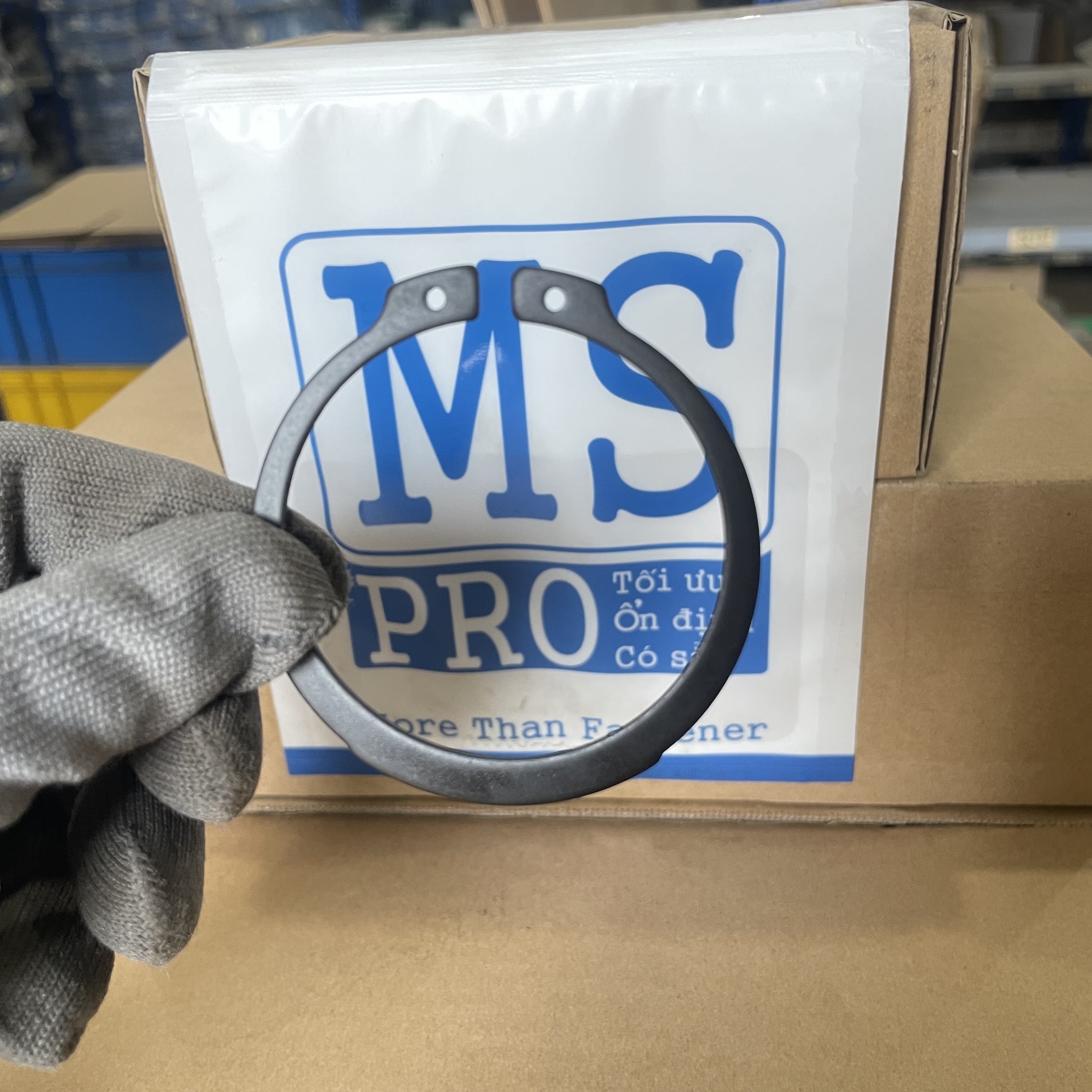

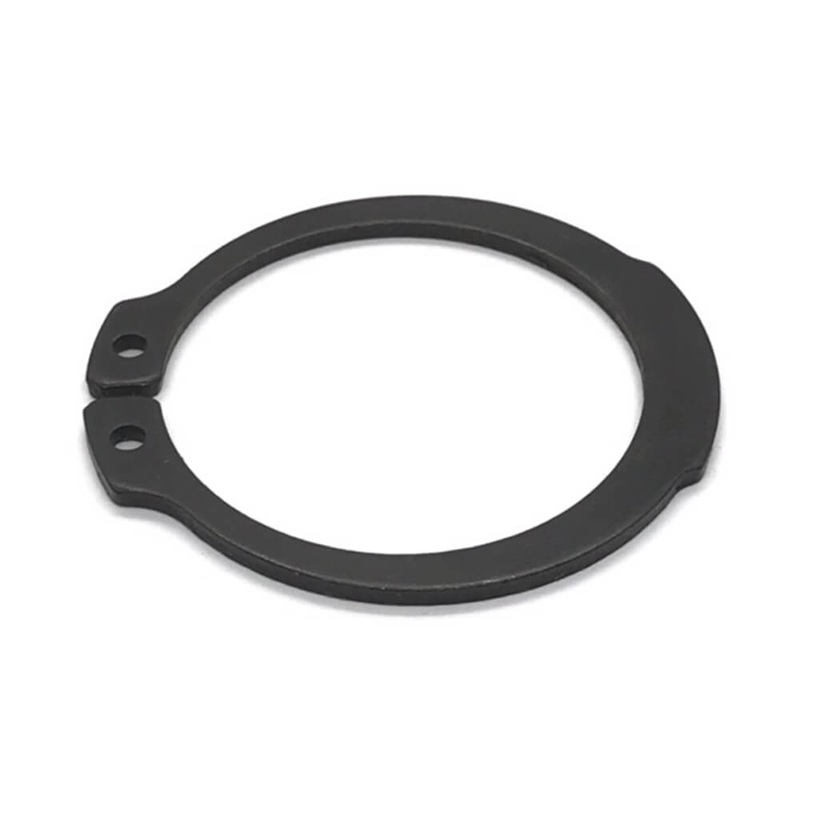

• Biên dạng vòng hở elip hướng tâm: Bản phe được thiết kế loe rộng phần bụng ở chính giữa và thon gọn dần về phía hai đầu mút tai phe. Độ dày bản biên đổi này giúp vòng phe khi bị kìm banh rộng ra chịu ứng suất uốn đồng đều tại mọi điểm chu vi, ngăn ngừa nứt gãy cơ học và đảm bảo khi ôm vào rãnh trục sẽ tạo thành một vòng tròn khít khao, bám đều 360 độ lên vách đáy rãnh.
• Cụm tai phe hướng ngoài tích hợp lỗ gài kìm banh: Hai đầu hở của vòng phe bẻ loe hướng ra phía ngoài trục, tích hợp 2 lỗ tròn phi 2.5mm đối xứng. Khác với phe lỗ (DIN 472 có tai hướng trong), thiết kế hướng ngoài của DIN 471 giúp kỹ thuật viên dễ dàng đưa mũi kìm banh rộng vòng phe mà không bị cấn vách trục khi thao tác lao vào vị trí.

4. Ưu điểm vượt trội của vật liệu thép lò xo carbon mác 65Mn

Là chi tiết liên tục chịu ứng suất co giãn và lực va đập động học, phe gài trục DIN471 tại Mecsu được đúc rút từ dòng phôi thép 65Mn hảo hạng:

• Khả năng hồi phom đàn hồi tuyệt đối: Hàm lượng Mangan kết hợp Carbon tối ưu sau nhiệt luyện giúp phe đạt độ cứng dẻo dai từ 44 - 51 HRC. Khi banh rộng vòng phe qua khỏi đường kính trục 60mm để luồn vào rãnh, phe lập tức co mạnh kịch sàn trở lại kích thước thiết kế ban đầu mà không hề bị giãn rộng, lỏng lẻo hay mất lực kẹp ôm bám.
• Khả năng chống mỏi cơ học xuất sắc: Kháng lại hiện tượng mỏi nứt thớ thép dưới tác động của lực ly tâm khi trục quay ở vận tốc lớn hàng nghìn vòng/phút, bảo đảm độ an toàn kết cấu bền bỉ dải dài cho cụm máy.

5. Cơ chế định vị trục xoay và khả năng chịu ứng suất dọc trục lớn

Phe gài ngoài D60 hoạt động dựa trên nguyên lý khóa cơ học ôm khít bằng năng lượng co nén tự nhiên:

• Cơ chế khóa ôm tâm trục: Đường kính trong tự nhiên của phe khi chưa lắp là 55.8mm, nhỏ hơn hẳn đường kính đáy rãnh trục (57.0mm). Do đó, khi ngậm chặt vào lòng rãnh, phe luôn có xu hướng co siết bó chặt vào lòng đáy rãnh, tạo ra một gờ thép chặn nhô cao đều dặn 1.5mm so với bề mặt trục phẳng cốt 60.
• Khả năng triệt tiêu lực đẩy dọc trục (Axial Load Capacity): Khi bánh răng hoặc vòng bi lắp trên trục chịu lực đẩy tỳ trượt dọc theo chiều dài trục, vách hông của linh kiện sẽ tỳ trực diện vào vách đứng dày 2.0mm của vòng phe gài. Phe sẽ hấp thụ xung lực và truyền dẫn chịu lực cắt trực diện đổ dồn vào vách rãnh trục, giữ cố định linh kiện chuẩn xác tại vị trí thiết kế hình học ban đầu.

6. Ứng dụng phổ biến trong chế tạo máy, cơ khí ô tô và bảo dưỡng cụm truyền động

Quy cách chân cốt phe trục D60x2.0 là dòng vật tư định vị cốt lõi vạn năng, ứng dụng rộng rãi trong các kết cấu chuyển động:

• Định vị ca trong vòng bi bạc đạn trên trục: Khóa chặn ca trong của các dòng vòng bi thông dụng lắp trên cốt trục phi 60 (như mã vòng bi 6012, 6212, 6312... có đường kính lòng trong đạt chuẩn 60mm) không bị trượt dọc trục.
• Chế tạo cụm hệ thống bánh răng và puli: Giữ cố định vị trí các nhông xích tải, bánh răng hành trình chuyển động, puli truyền động dây đai trên các trục động cơ chính của máy công nghiệp, máy nông nghiệp.
• Ngành cơ khí chế tạo ô tô, xe cơ giới lớn: Lắp ráp định vị các khớp các-đăng truyền lực, trục quay hộp số bánh răng của hệ thống xe tải, xe múc công trường.
• Bảo dưỡng trục các dòng rulo và tang cuốn băng tải: Sử dụng cho các hệ thống rulo chủ động, tang cuốn cáp kéo của hệ thống máy tời cảng biển, cầu trục nâng hạ nhà xưởng nặng.

7. Hướng dẫn quy trình lắp đặt bằng kìm mở phe chuyên dụng chuẩn kỹ thuật

Để mối ghép phe gài trục đạt độ an toàn vận hành cao nhất, kỹ sư cần thực hiện đúng quy trình thao tác:

1. Vệ sinh lòng rãnh tiện trục sạch sẽ: Dùng khăn lau sạch lớp mạt sắt, dầu nhớt bẩn còn bám lại trong lòng rãnh khoét Ø57.0mm. (Lưu ý: Nếu rãnh chứa cặn bẩn, bản phe không thể co bám kịch đáy rãnh, làm giảm diện tích tiếp xúc chịu lực chặn dọc trục, dễ gây hiện tượng văng vỡ phe khi máy giật tải).
2. Sử dụng kìm banh phe ngoài phù hợp: Cắm hai đầu mũi của Kìm banh phe ngoài (loại kìm khi bóp tay cầm thì hai mũi kìm mở loe ra) vào hai lỗ gài đầu tai phe phi 2.5mm.
3. Tiến hành banh mở lực vừa đủ: Dùng lực tay bóp nhẹ kìm để banh rộng vòng phe vừa đủ dải lọt qua đường kính trục cốt 60mm. Tránh bóp mở quá tay vượt ngưỡng đàn hồi làm giãn vĩnh viễn cấu trúc thớ thép của phe. Lao thẳng trục phe vào vị trí rãnh tiện.
4. Giải phóng lực kẹp kìm: Từ từ nhả tay kìm, lực nén nội tại đàn hồi của thép 65Mn sẽ đưa phe co sập mạnh ôm khít khao lòng rãnh trục. Dùng tay xoay nhẹ thử vòng phe, nếu phe ngập sâu đều dặn, xoay nhẹ quanh trục không có độ rơ rơ dọc trục, mối ghép đã hoàn thành đạt chuẩn kỹ thuật.

8. Báo giá Phe Gài Trục Thép 65Mn D60 sỉ tốt nhất tại Mecsu

Xem giá bán và số lượng tồn kho ở đầu trang

• Chính sách chiết khấu thương mại lũy tiến siêu hấp dẫn dành riêng cho phòng thu mua vật tư nhà máy xí nghiệp sản xuất, các xưởng đại tu cơ khí truyền động nặng, gara sửa chữa xe cơ giới và các đại lý phân phối kim khí sỉ trên phạm vi toàn quốc.

Khám phá nhiều mã Phe Gài Trục Thép khác tại đây !

9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015

Toàn bộ danh mục Phe Gài Thủy Lực định vị bám rãnh (Phe trục DIN471 và Phe lỗ DIN472) điều phối, lưu kho bãi và cung ứng bởi hệ thống tổng kho Mecsu đều trải qua chu trình kiểm chuẩn dung sai nghiêm ngặt bằng dưỡng kiểm, độ cứng trắc nghiệm ngẫu nhiên, xuất xứ rõ ràng, đáp ứng toàn diện bộ tiêu chuẩn quản lý ISO 9001:2015 quốc tế.

Hình ảnh: Chứng nhận ISO 9001:2015 khẳng định uy tín quản lý tại Mecsu
