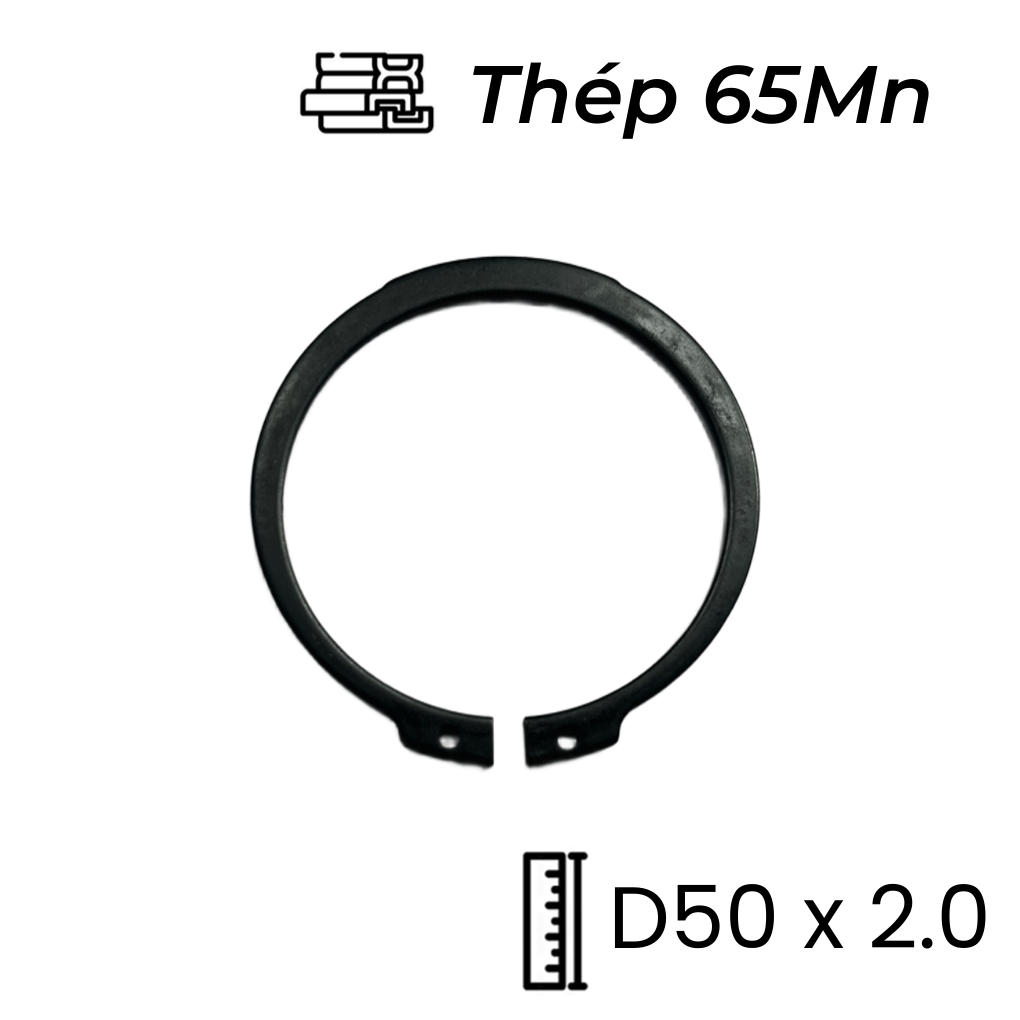

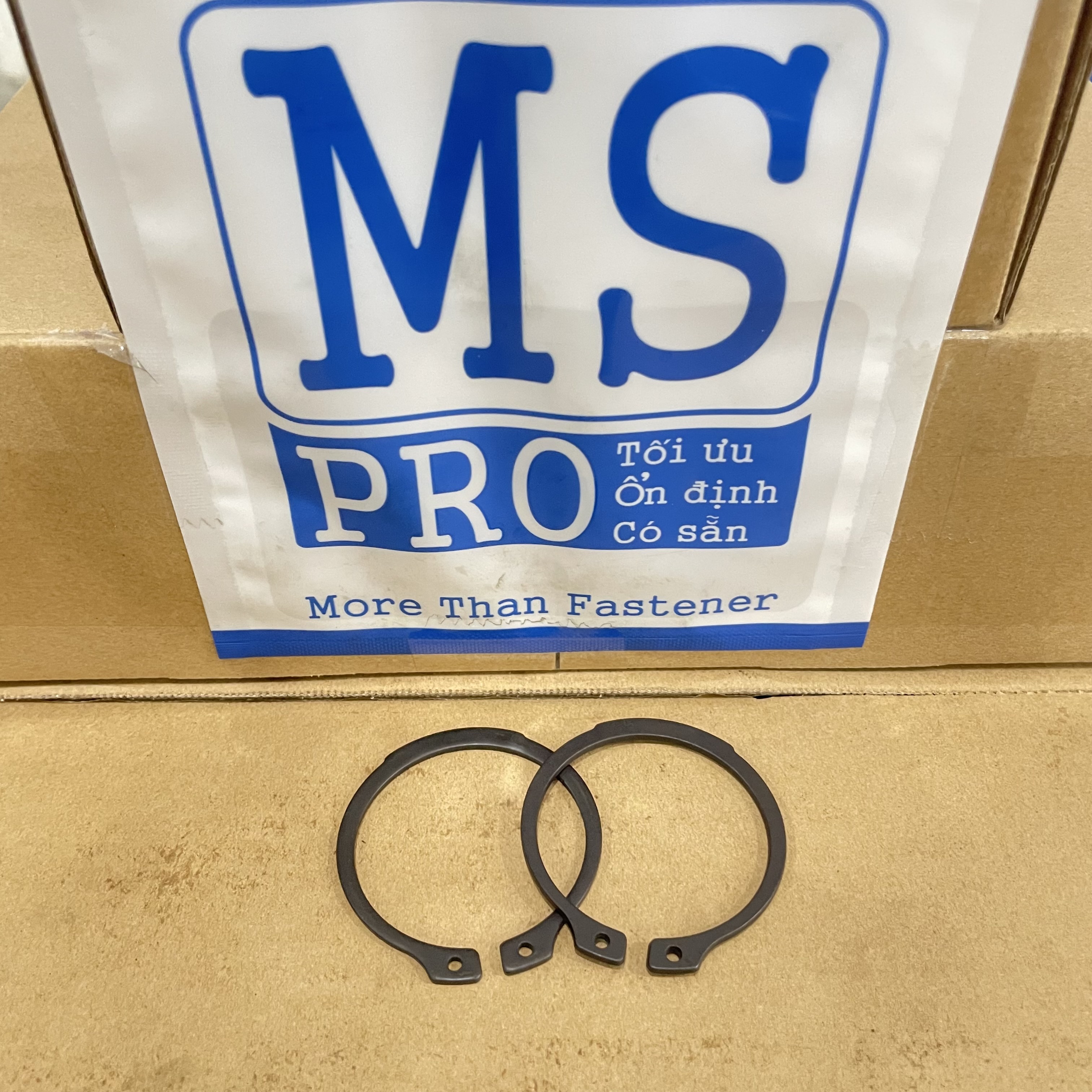

Phe Gài Trục Thép 65Mn DIN471 D50x2.0

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Trục Thép 65Mn DIN471 D50x2.0

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Trục Thép Đàn Hồi 65Mn D50x2.0 (DIN 471)

Mục lục nội dung

1. 1. Tổng quan về phe gài trục thép 65Mn DIN471 D50x2.0
2. 2. Bảng thông số kỹ thuật tiêu chuẩn DIN 471
3. 3. Cấu tạo, đặc tính và cơ tính chịu lực đàn hồi của mác thép 65Mn
4. 4. Ưu điểm vượt trội của phe gài trục thép 65Mn
5. 5. Hướng dẫn lắp đặt và tháo gỡ phe gài
6. 6. Ứng dụng phổ biến trong chế tạo máy và công nghiệp cơ khí
7. 7. Phương pháp bảo quản và lưu kho chuẩn công nghiệp
8. 8. Báo giá sản phẩm
9. 9. Hồ sơ chất lượng: ISO
10. 10. Thông tin liên hệ Mecsu

1. Tổng quan về phe gài trục thép 65Mn DIN471 D50x2.0

Phe gài trục thép 65Mn DIN471 D50x2.0 (hay còn gọi là vòng chặn trục ngoài, phe gài ngoài ngoài D50) là chi tiết lắp xiết định vị và chặn dọc trục quan trọng trong cơ khí chế tạo. Sản phẩm được thiết kế và sản xuất nghiêm ngặt theo tiêu chuẩn quốc tế DIN 471 của Đức, chuyên dùng cho các hệ thống trục quay có đường kính danh nghĩa là 50 mm.

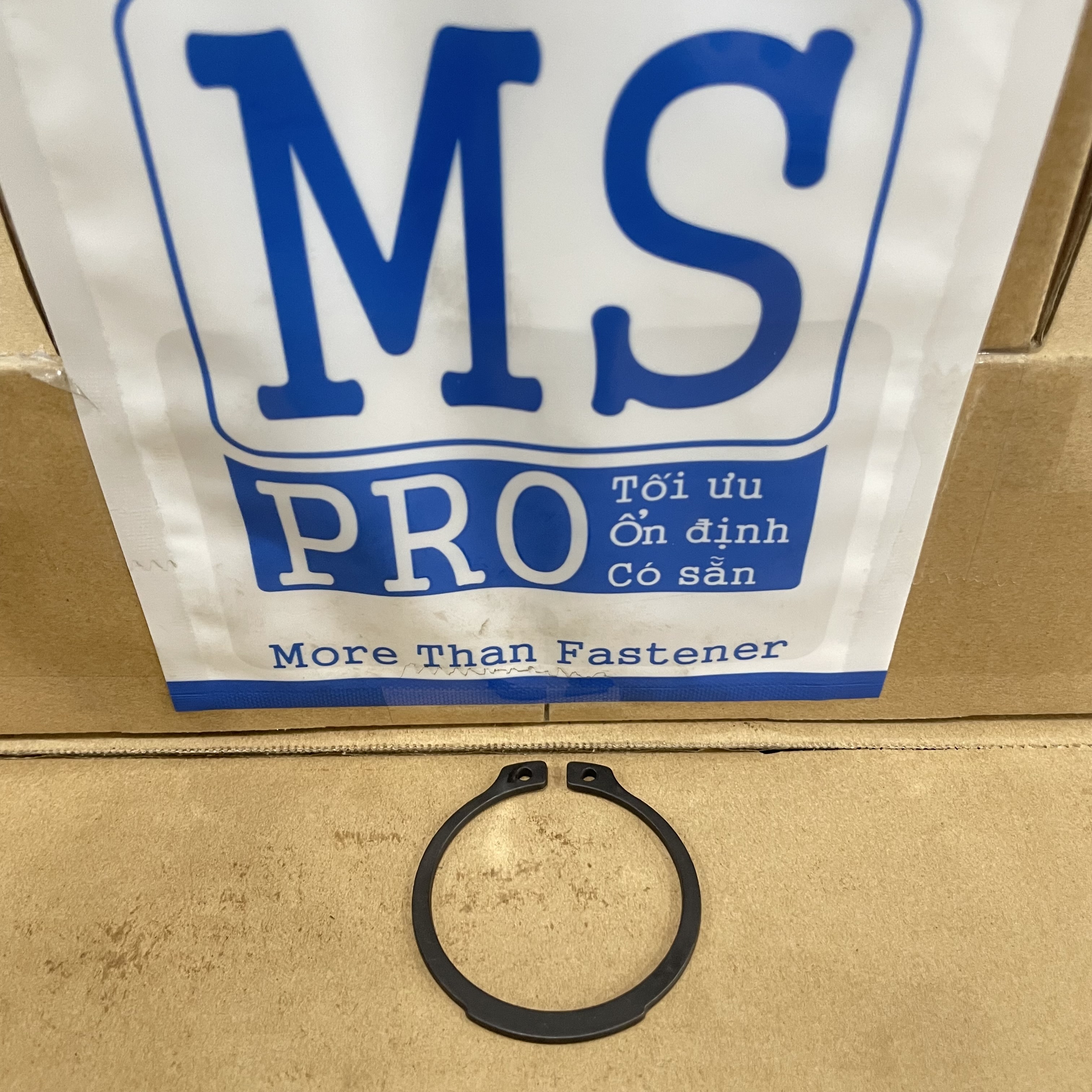

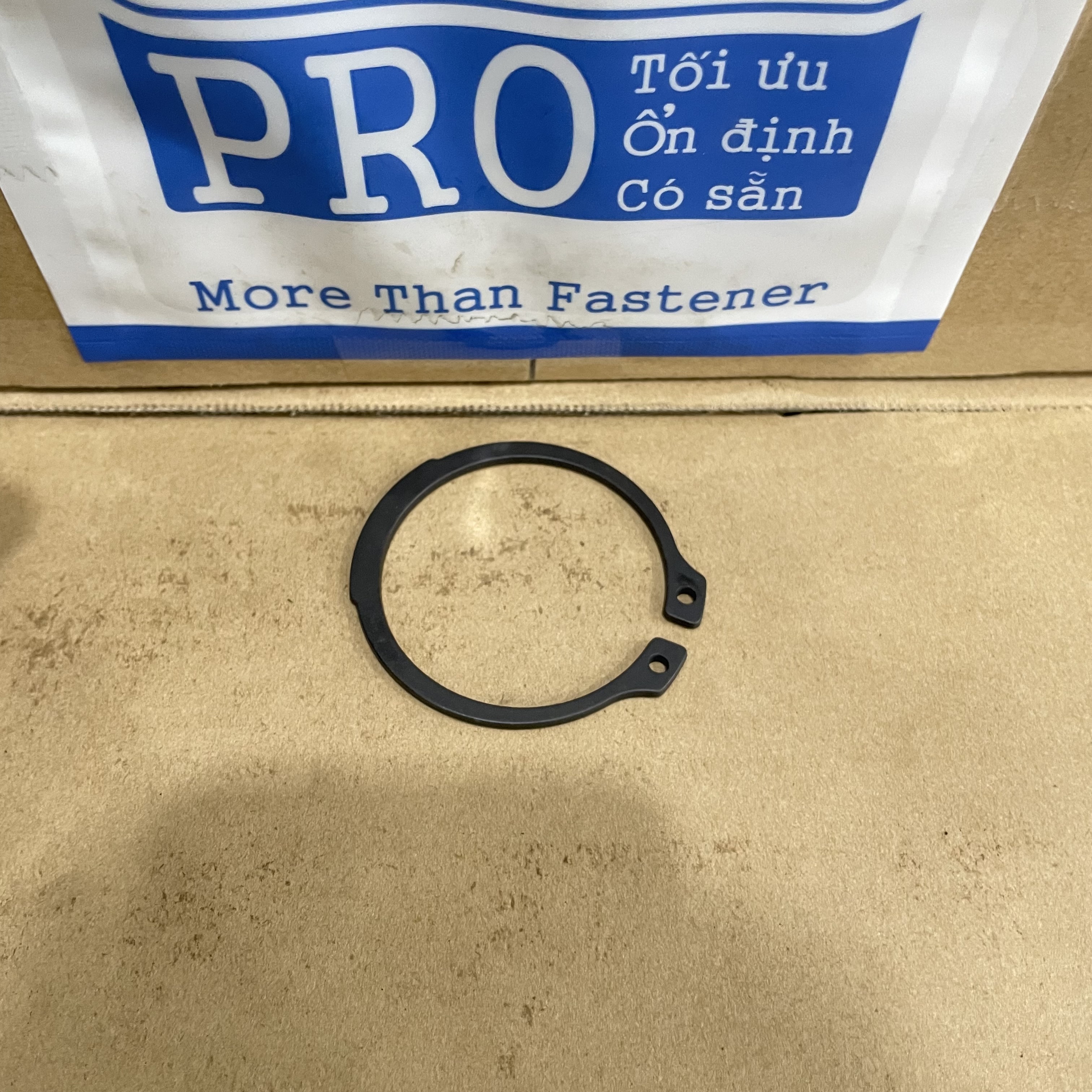

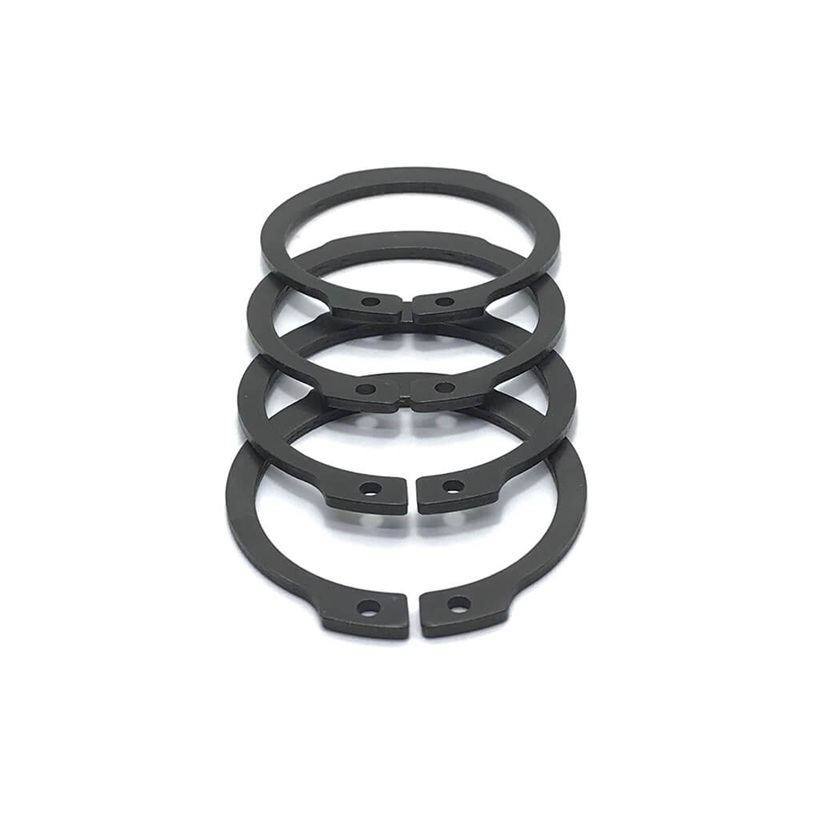

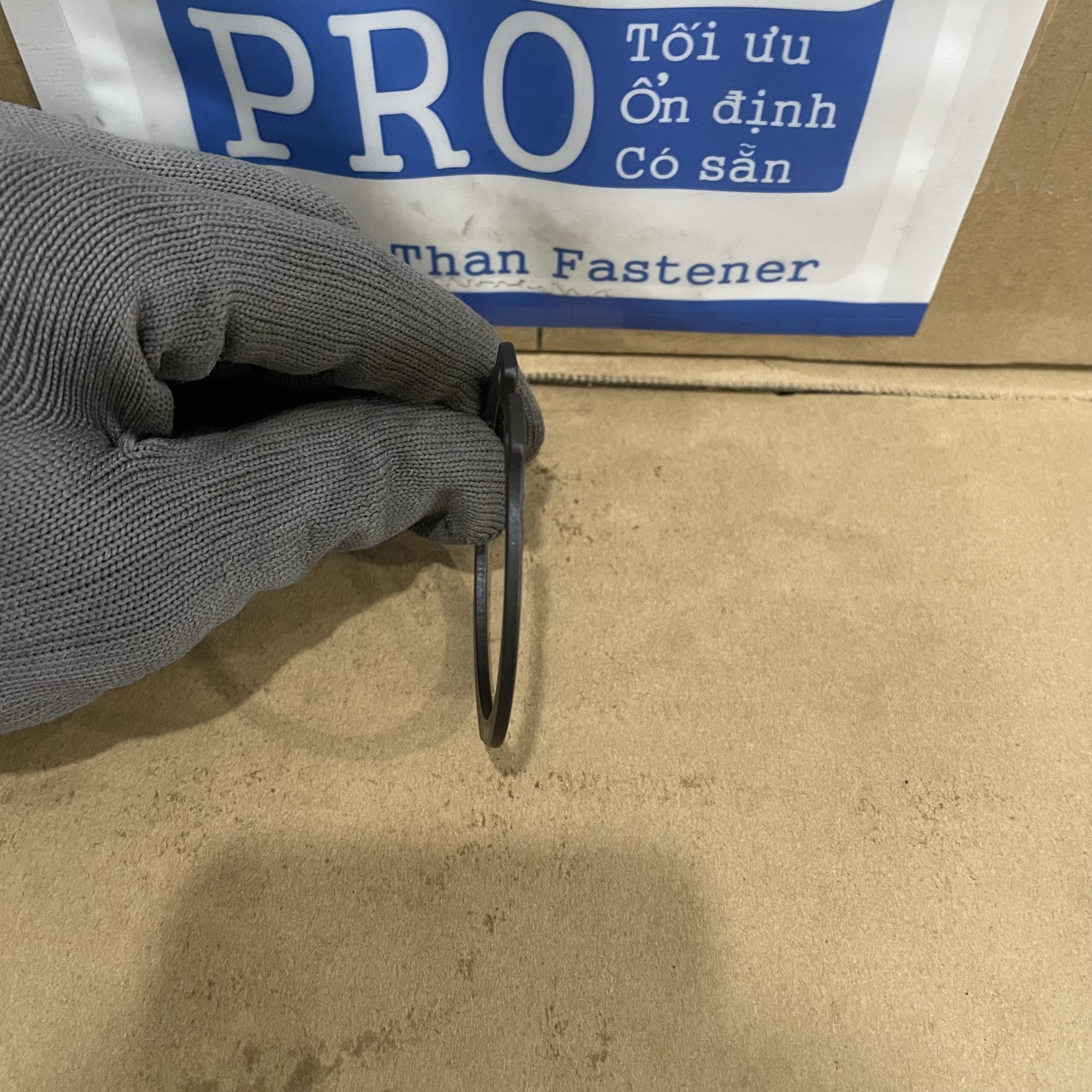

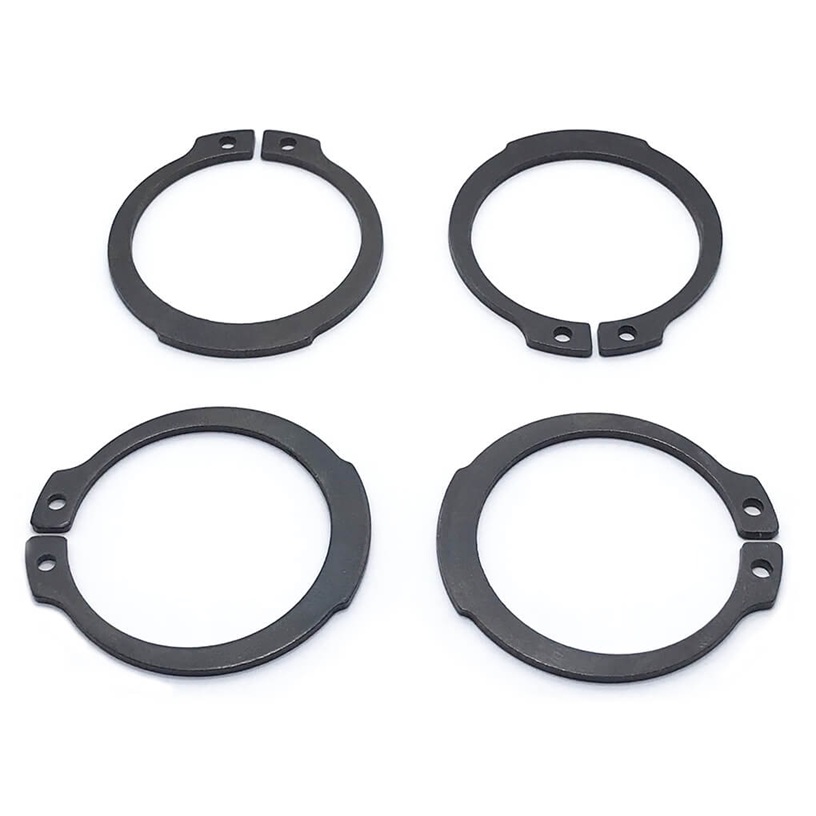

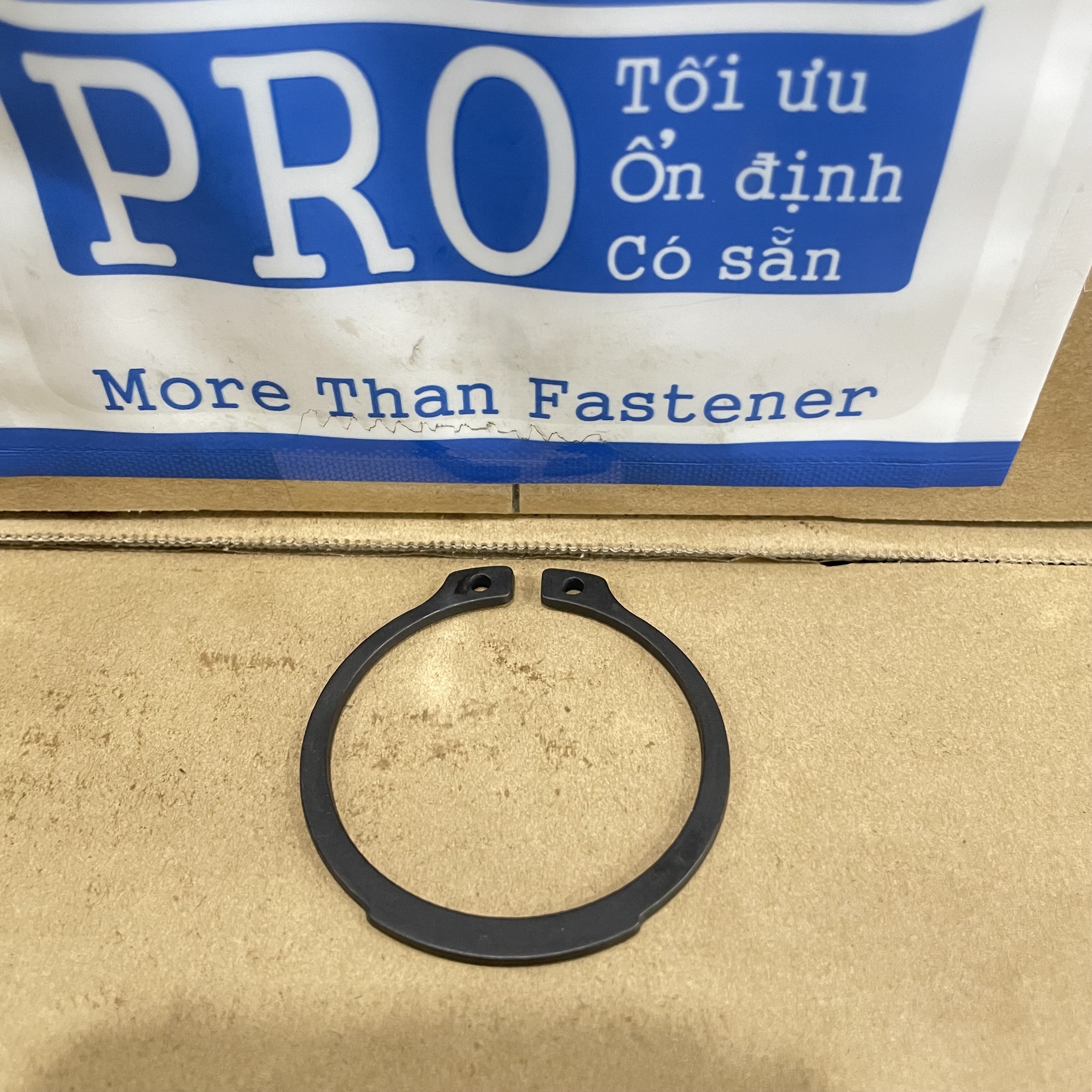

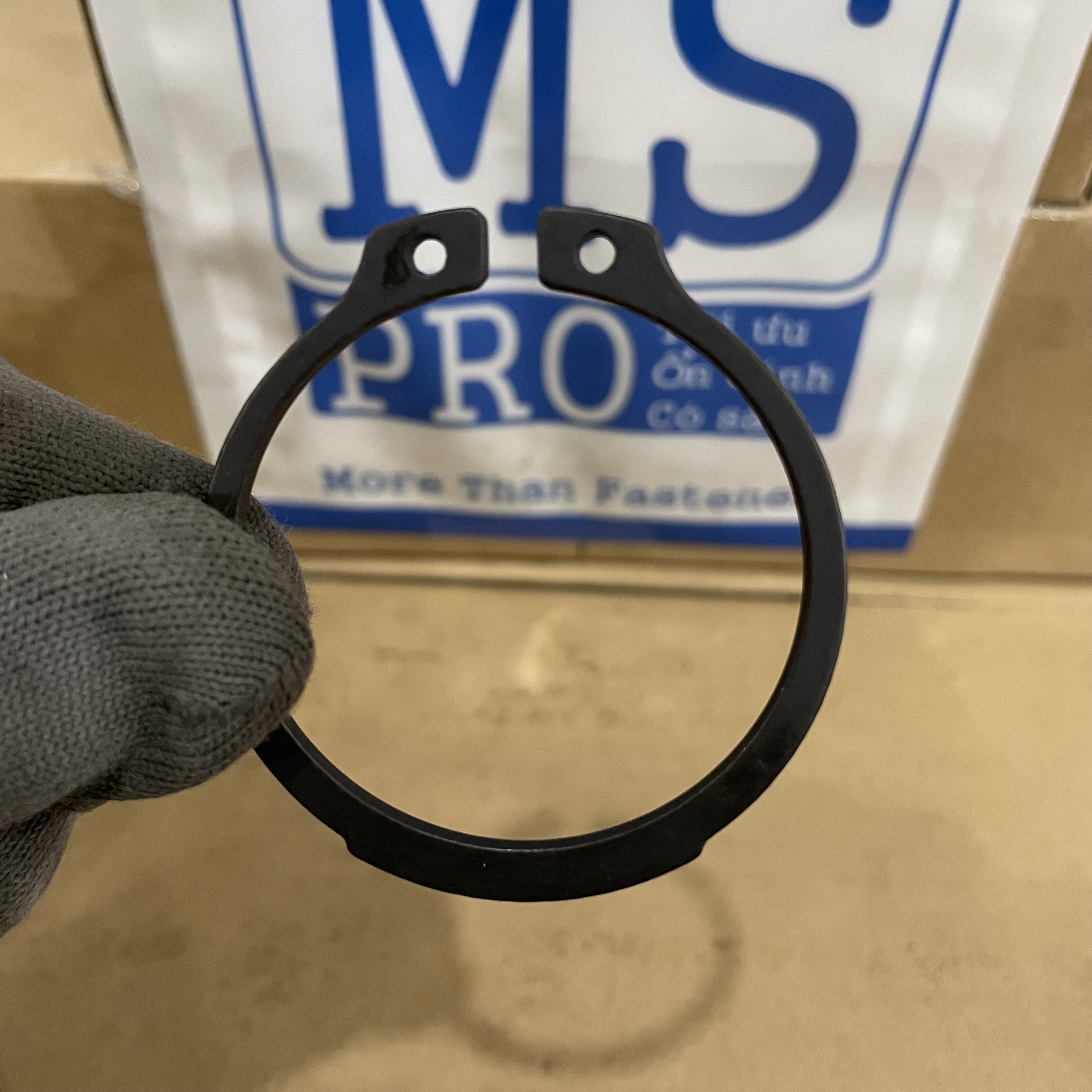

Với kết cấu hình chữ C khuyết có hai lỗ xỏ kìm ở đầu, phe gài trục DIN471 được định vị chắc chắn vào rãnh gia công sẵn trên thân trục. Nhờ được làm từ dòng thép lò xo Mangan mác 65Mn cao cấp được xử lý nhiệt luyện đạt độ cứng tối ưu, sản phẩm có khả năng đàn hồi co giãn tuyệt vời, bám chặt vào rãnh trục nhằm chống lại lực đẩy dọc trục của các chi tiết máy chuyển động như vòng bi, bánh răng hay puly.

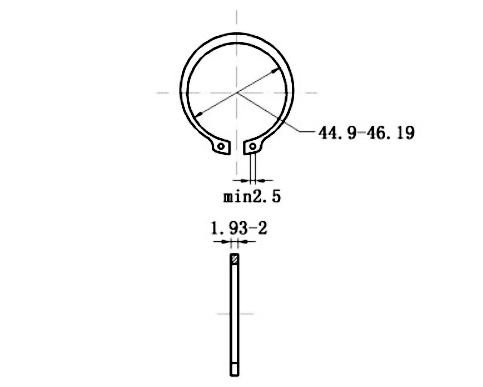

2. Bảng thông số kỹ thuật tiêu chuẩn DIN 471

3. Cấu tạo, đặc tính và cơ tính chịu lực đàn hồi của mác thép 65Mn

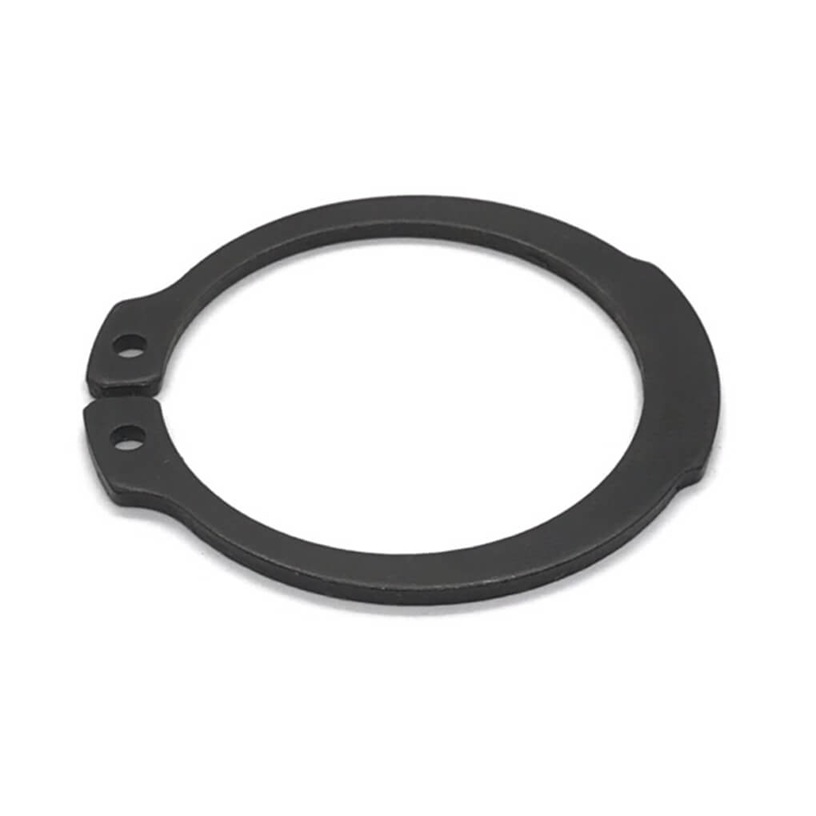

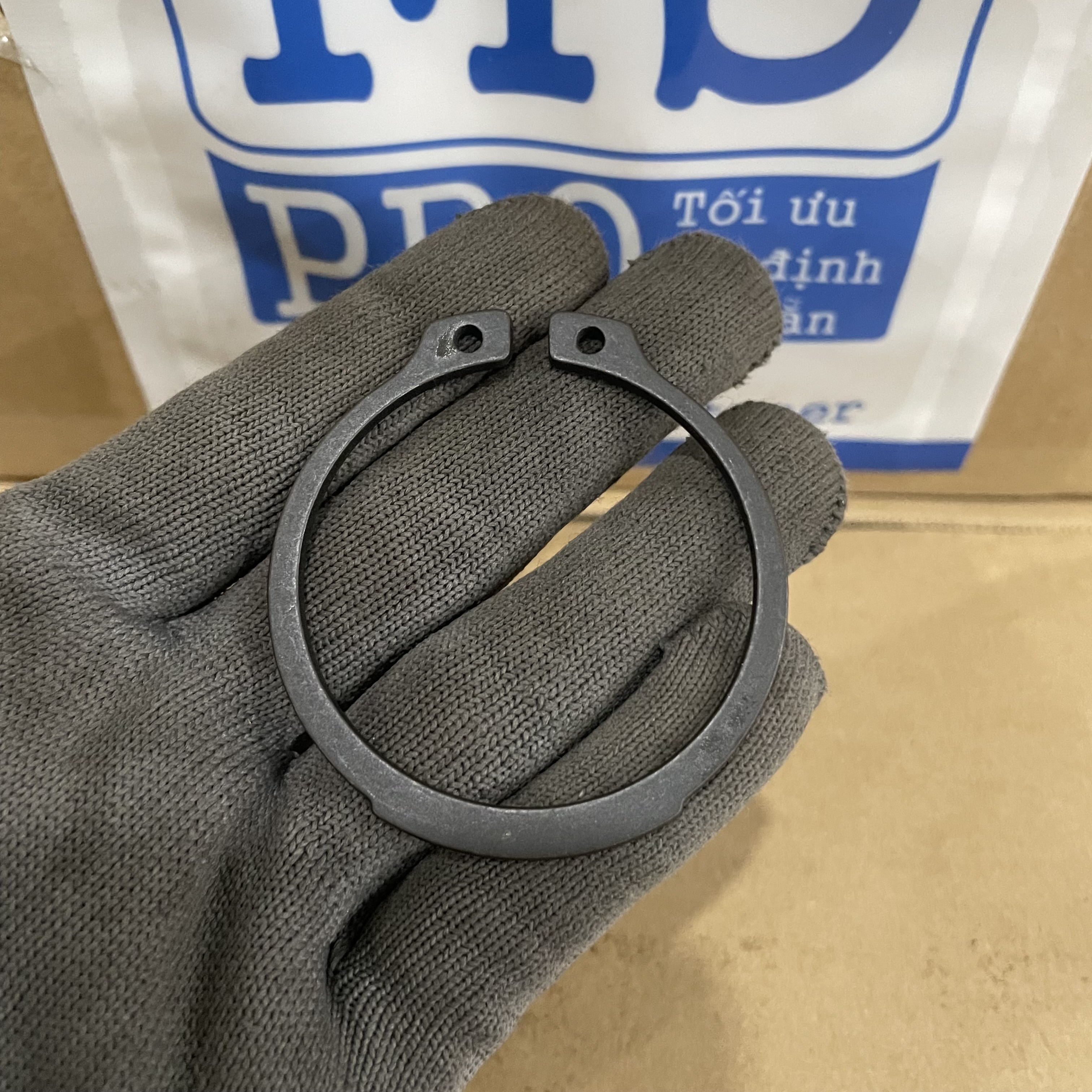

Sản phẩm phe gài ngoài trục DIN 471 D50 được hoàn thiện cơ khí tinh xảo với cấu tạo đặc thù:

• Vòng hở hình chữ C lệch tâm: Phần bản phe có xu hướng thu hẹp dần về phía hai tai, giúp lực nén hướng tâm phân bổ đều 360 độ xung quanh rãnh trục khi được lắp đặt.
• Hai tai phe dập lỗ song song: Lỗ dập d5 = 2.5mm cho phép đưa mũi kìm phe ngoài vào để kéo giãn phe ra ngoài dễ dàng mà không làm nứt gãy hay vẹo cấu trúc vòng tròn.
• Vật liệu Thép 65Mn (Spring Steel): Đây là loại thép kết cấu carbon chất lượng cao bổ sung nguyên tố Mangan (Mn: 0.8% - 1.1%, C: 0.62% - 0.70%). Hàm lượng Mangan cao giúp cải thiện đáng kể độ bền kéo, giới hạn đàn hồi bền vững và khả năng chịu mỏi vượt trội so với các loại thép thông thường.
• Xử lý nhiệt luyện (Hardened and Tempered): Phe gài sau khi định hình được tôi cứng và ram lại ở nhiệt độ tiêu chuẩn, đạt độ cứng lý tưởng ổn định từ 44 đến 54 HRC, đảm bảo độ dẻo dai cơ học đàn hồi cao nhưng cực kỳ khó gãy vỡ.

Quy trình xử lý nhiệt nghiêm ngặt đem lại cho vật liệu những thông số cơ lý tính chịu tải vượt trội:

• Giới hạn bền kéo (Tensile Strength): Đạt từ 1100 - 1300 N/mm², chống chịu tốt sức căng kéo dọc trục từ ổ lăn mà không bị đứt vỡ.
• Tính phục hồi trạng thái (Springback capability): Duy trì biên dạng tròn ban đầu tuyệt đối sau chu kỳ chịu lực xoắn vặn co giãn liên tục khi tháo lắp, giữ lực xiết bám cố định không suy suyển.

4. Ưu điểm vượt trội của phe gài trục thép 65Mn

• Khả năng co giãn đàn hồi không biến dạng: Thép 65Mn có giới hạn chảy cực cao, cho phép mở rộng phe vượt qua đường kính trục 50mm để lọt vào rãnh 47mm và ngay lập tức co sập ôm khít chặt rãnh trục mà không bị rộng miệng sau khi thi công.
• Chống mài mòn và chịu tải cắt lớn: Bề mặt tôi cứng giúp chống chịu tốt các lực xô đẩy, lực va đập dọc trục trực tiếp từ ổ lăn trong suốt chu kỳ quay vận tốc cao của động cơ.
• Lớp nhuộm đen phosphate cao cấp: Phe gài được xử lý bề mặt bằng công nghệ nhuộm đen kết hợp phủ màng dầu mỏng giúp tạo màng ngăn cách hơi ẩm cơ bản, bảo vệ phôi thép khỏi bị oxy hóa nhanh chóng trong môi trường lắp máy bôi dầu mỡ bôi trơn.
• Hiệu quả kinh tế vượt trội: Có giá thành rẻ hơn nhiều so với phe inox nhưng lại sở hữu độ cứng HRC và độ đàn hồi cơ tính cao hơn hẳn inox 304, đáp ứng hoàn hảo cho cơ cấu chịu tải lực động nặng.

5. Hướng dẫn lắp đặt và tháo gỡ phe gài

Quy trình thao tác kỹ thuật lên phe gài trục ngoài DIN 471 D50 đòi hỏi sự chuẩn xác và khéo léo nhằm tránh vượt quá giới hạn dẻo của thép đàn hồi 65Mn, dẫn đến hiện tượng rộng miệng hoặc hư hại trục:

A. Chuẩn bị dụng cụ thiết bị

• Kìm mở phe ngoài chuyên dụng (External Snap Ring Pliers): Bắt buộc dùng loại kìm có cơ cấu "bóp tay kìm thì hai mũi kìm mở rộng ra ngoài" (thường chọn size kìm từ 40 - 100mm theo tiêu chuẩn DIN 5254). Đường kính mũi kìm lý tưởng từ 2.3mm - 2.5mm để ngậm khít lỗ tai phe d5.
• Kính bảo hộ lao động: Do lực lò xo của phe thép dày 2.0mm là rất lớn, người thao tác phải trang bị kính bảo hộ mắt phòng ngừa rủi ro trượt kìm khiến phe bắn mạnh ra ngoài.

B. Quy trình lắp đặt chuẩn kỹ thuật

1. Làm sạch rãnh trục: Đảm bảo rãnh gia công sẵn trên trục phi 50mm sạch hoàn toàn bavia phoi, cát bụi hoặc dầu mỡ khô bám bẩn. Đường kính đáy rãnh d2 bắt buộc đạt đúng 47.0mm, chiều rộng rãnh tối thiểu m đạt 2.15mm.
2. Gá kìm mở phe: Đưa hai mũi kìm ngậm sâu và vuông góc vào hai lỗ xỏ d5 = 2.5mm ở hai tai phe.
3. Banh miệng phe: Bóp nhẹ tay kìm để banh giãn miệng phe vừa đủ (chỉ cần rộng hơn đường kính trục 50mm từ 0.5 - 1.0mm) để trượt nhẹ qua đầu trục. *Lưu ý quan trọng:* Tuyệt đối không bóp kìm quá mạnh hoặc banh phe quá rộng, dễ gây mỏi cơ học làm biến dạng giãn phe vĩnh viễn (làm lỏng biên dạng khi lắp).
4. Đưa phe vào rãnh: Đẩy phe gài dọc thân trục đến đúng vị trí rãnh tiện, từ từ nhả lực bóp kìm. Lực đàn hồi tự nhiên của thép 65Mn sẽ kéo phe thu nhỏ, sập khít chặt 360 độ vào rãnh trục với tiếng kêu "click" giòn.
5. Kiểm tra sau lắp đặt: Dùng tuốc nơ vít dẹp hoặc tay gá xoay nhẹ phe. Phe phải có độ tự do quay nhẹ xung quanh rãnh nhưng không bị rơ lắc dọc trục, chứng tỏ phe đã ngậm sâu hoàn toàn vào lòng rãnh.

C. Quy trình tháo gỡ an toàn

1. Xả áp lực dọc trục: Đảm bảo các cơ cấu tỳ đè trực tiếp lên phe (bánh răng, puly, vòng bi) đã được giải phóng lực ép dọc trục, không tỳ dính chặt vào thân phe trước khi tháo.
2. Đưa kìm vào khớp tai phe: Gá hai mũi kìm mở ngoài vào hai hốc lỗ d5.
3. Banh và nhấc phe: Bóp đều tay kìm để miệng phe mở rộng vượt qua đường kính ngoài của trục 50mm, sau đó kéo trượt thẳng dọc trục ra ngoài một cách dứt khoát và nhẹ nhàng.

6. Ứng dụng phổ biến trong chế tạo máy và công nghiệp cơ khí

Phe gài trục DIN471 D50 chuyên dụng trong các lĩnh vực lắp ráp công nghiệp trung bình và nặng:

• Chặn chặn ổ lăn (vòng bi): Cố định vòng trong của các ổ lăn, bạc đạn cỡ trung trên trục phi 50mm của mô-tơ điện, đầu máy nén khí, bơm nước công nghiệp.
• Định vị bánh răng, đĩa xích, puly: Giữ cho các cơ cấu truyền động quay luôn thẳng hàng trên trục láp, không bị rơ lắc hoặc xê dịch dọc trục trong hộp số ô tô, xe tải nhẹ, máy nông nghiệp.
• Cơ cấu chuyển động cơ khí: Sử dụng rộng rãi trong các liên kết khớp nối quay, trục khuỷu, hệ thống nâng hạ thủy lực của máy xúc, máy công trình.
• Thiết bị chế tạo chính xác: Lắp ráp trong các loại khung máy móc cơ khí dập định hình, thiết bị khai khoáng, băng tải tự động hóa công nghiệp.

7. Phương pháp bảo quản và lưu kho chuẩn công nghiệp

Bản chất thép lò xo 65Mn có hàm lượng carbon cao nên rất dễ chịu ảnh hưởng bởi độ ẩm môi trường gây rỉ sét oxy hóa bề mặt. Quy trình lưu kho cần đặc biệt lưu ý:

• Giữ màng mỏng dầu mỡ bảo vệ: Luôn bảo quản phe trong tình trạng thấm màng dầu chống rỉ nguyên bản của nhà máy. Tránh làm sạch lớp dầu này khi chưa đưa vào sử dụng chính thức.
• Môi trường khô thoáng: Cất giữ hàng hóa tại nơi cao ráo, cách đất, trong phòng kho có kiểm soát độ ẩm lý tưởng dưới 60%, nhiệt độ mát mẻ ổn định.
• Tránh xa hơi ẩm và hóa chất: Tuyệt đối không để sản phẩm gần khu vực chứa hóa chất bay hơi có tính axit hay kiềm đậm đặc để triệt tiêu hiện tượng ăn mòn lỗ kim hoặc giòn hydro gây nứt nẻ gãy mỏi thép.

8. Báo giá sản phẩm

Xem giá bán và số lượng tồn kho ở đầu trang

• Hỗ trợ đóng gói theo vỉ, bịch số lượng lớn cực kỳ tiện lợi cho các xưởng chế tạo máy, đại lý phụ tùng cơ khí, cửa hàng vật tư liên kết.
• Chiết khấu thương mại lũy tiến cao vượt trội dành riêng cho các đơn hàng số lượng nhiều từ 1.000 cái trở lên hoặc đối tác nhà thầu cơ khí ký kết dài hạn.
