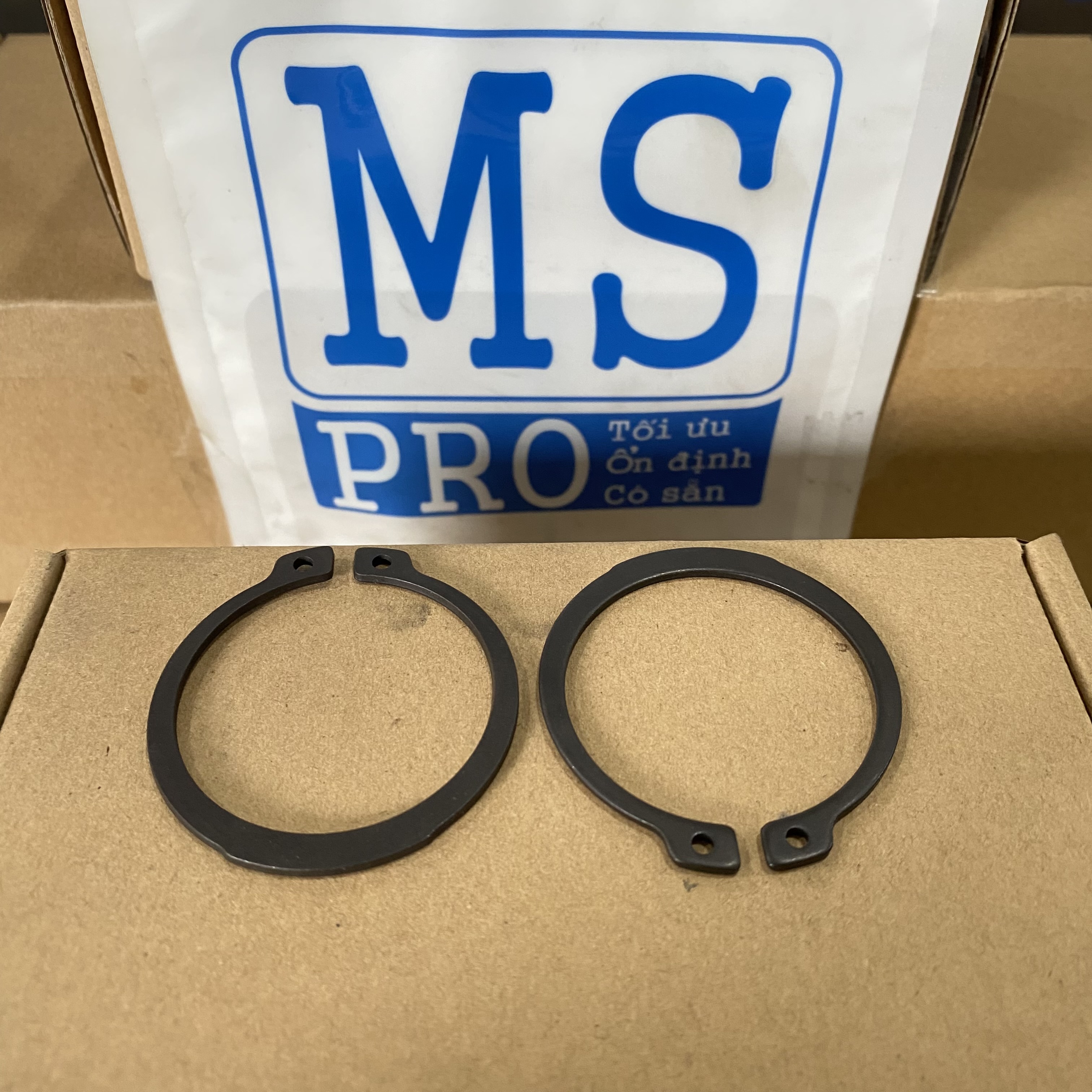

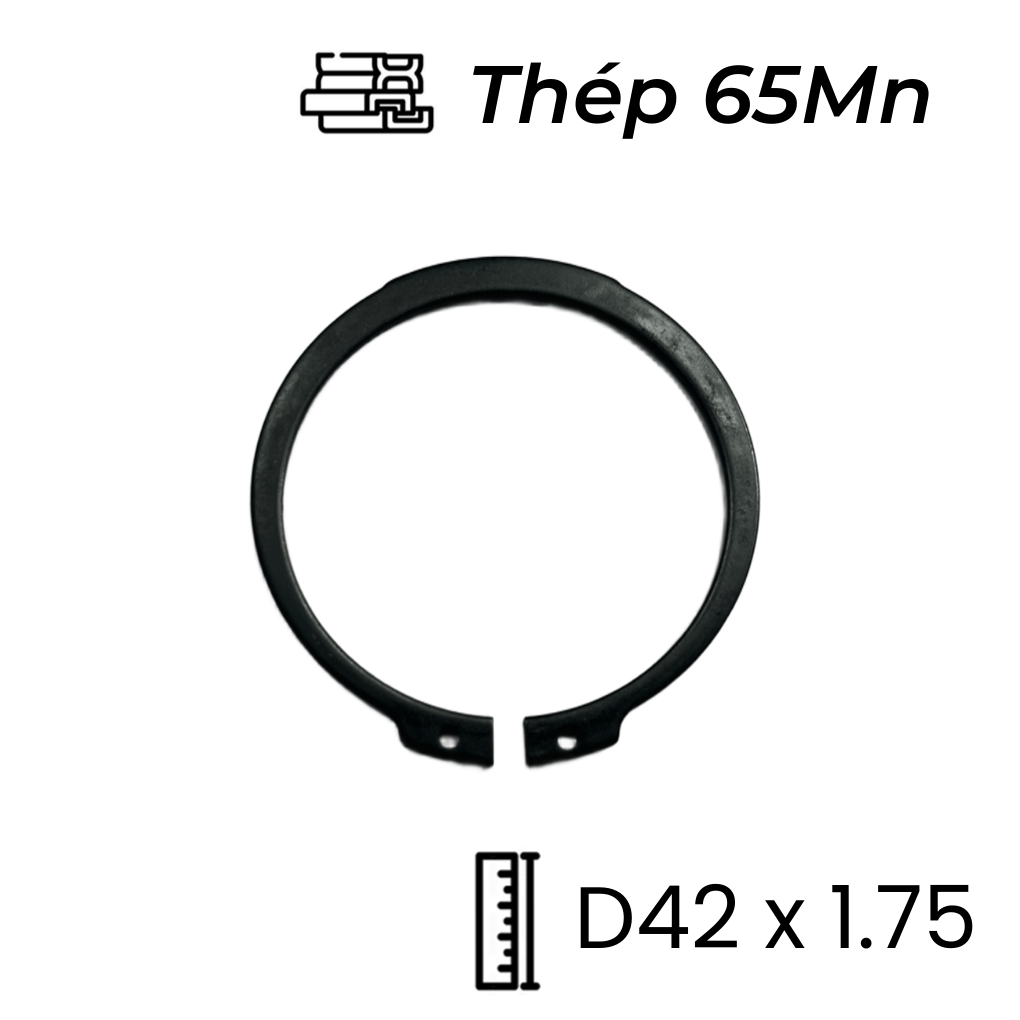

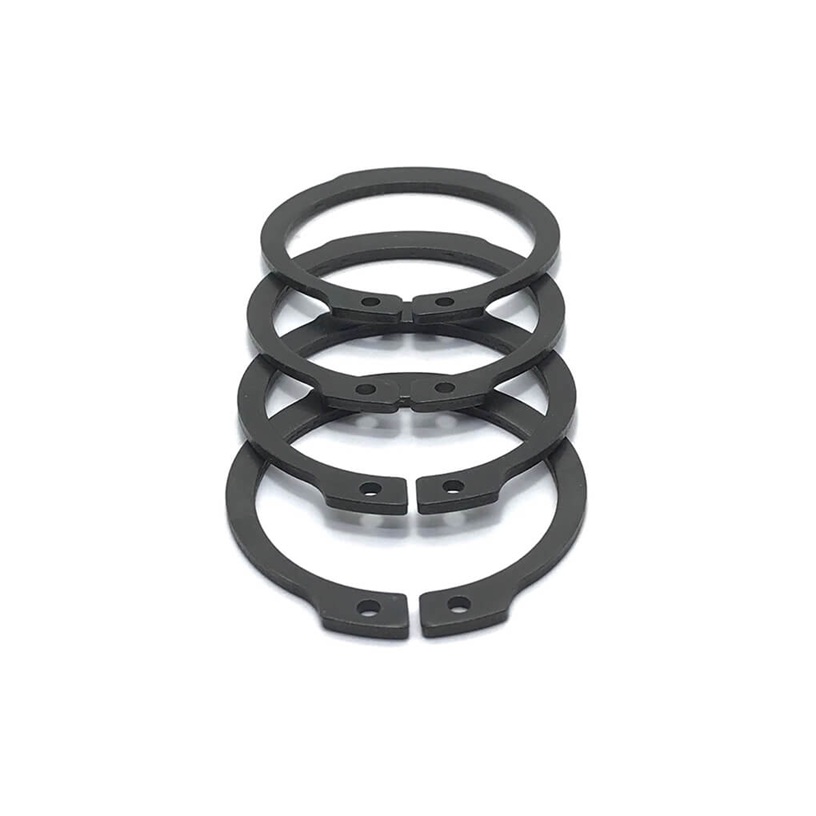

Phe Gài Trục Thép 65Mn DIN471 D42x1.75

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Trục Thép 65Mn DIN 471 D42x1.75

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Trục Thép 65Mn DIN 471 D42x1.75

Mục lục nội dung

1. 1. Tổng quan về Phe gài trục DIN 471 D42
2. 2. Bảng thông số kỹ thuật tiêu chuẩn DIN 471
3. 3. Cấu tạo chi tiết và đặc điểm hình học
4. 4. Đặc tính vật liệu thép đàn hồi 65Mn
5. 5. Quy trình lắp đặt và dung sai rãnh gia công
6. 6. Ứng dụng trong hệ thống truyền động cơ khí
7. 7. So sánh Phe gài trục (DIN 471) và Phe gài lỗ (DIN 472)
8. 8. Chính sách báo giá và cung ứng vật tư
9. 9. Giải đáp các vấn đề kỹ thuật (FAQ)
10. 10. Hồ sơ chứng chỉ chất lượng và thông tin liên hệ Mecsu

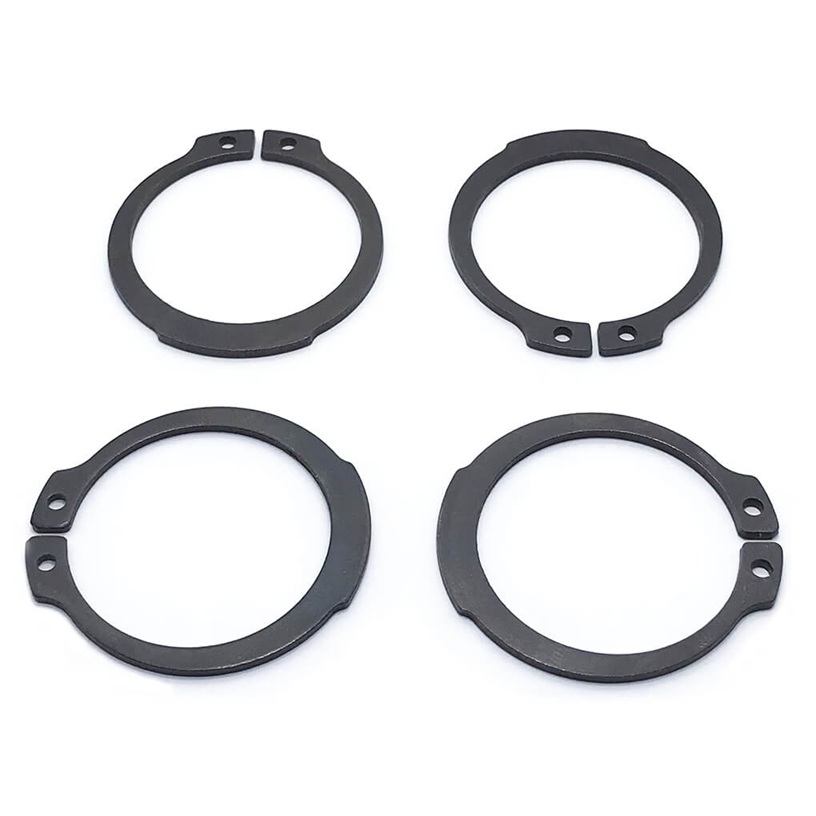

1. Tổng quan về Phe gài trục DIN 471 D42

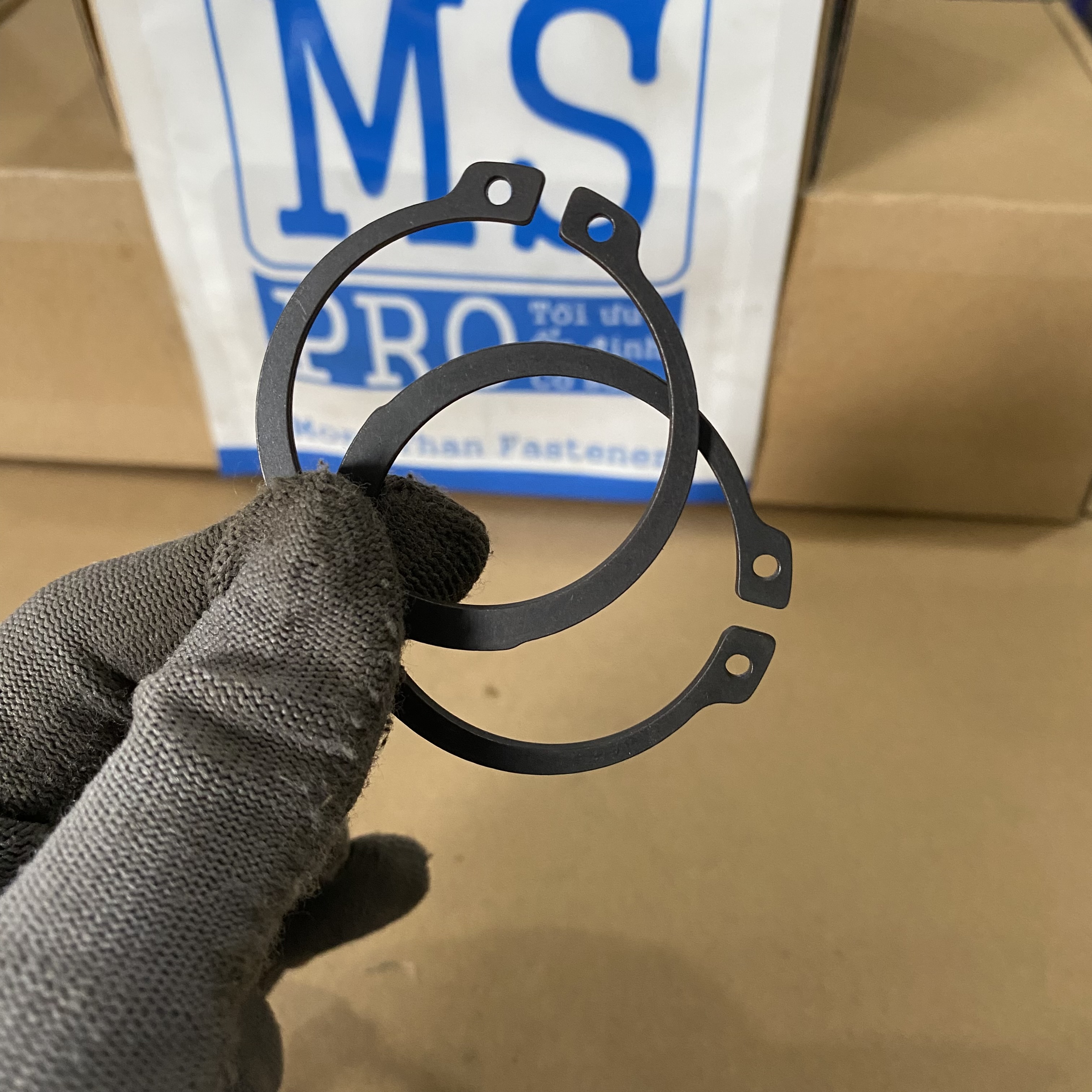

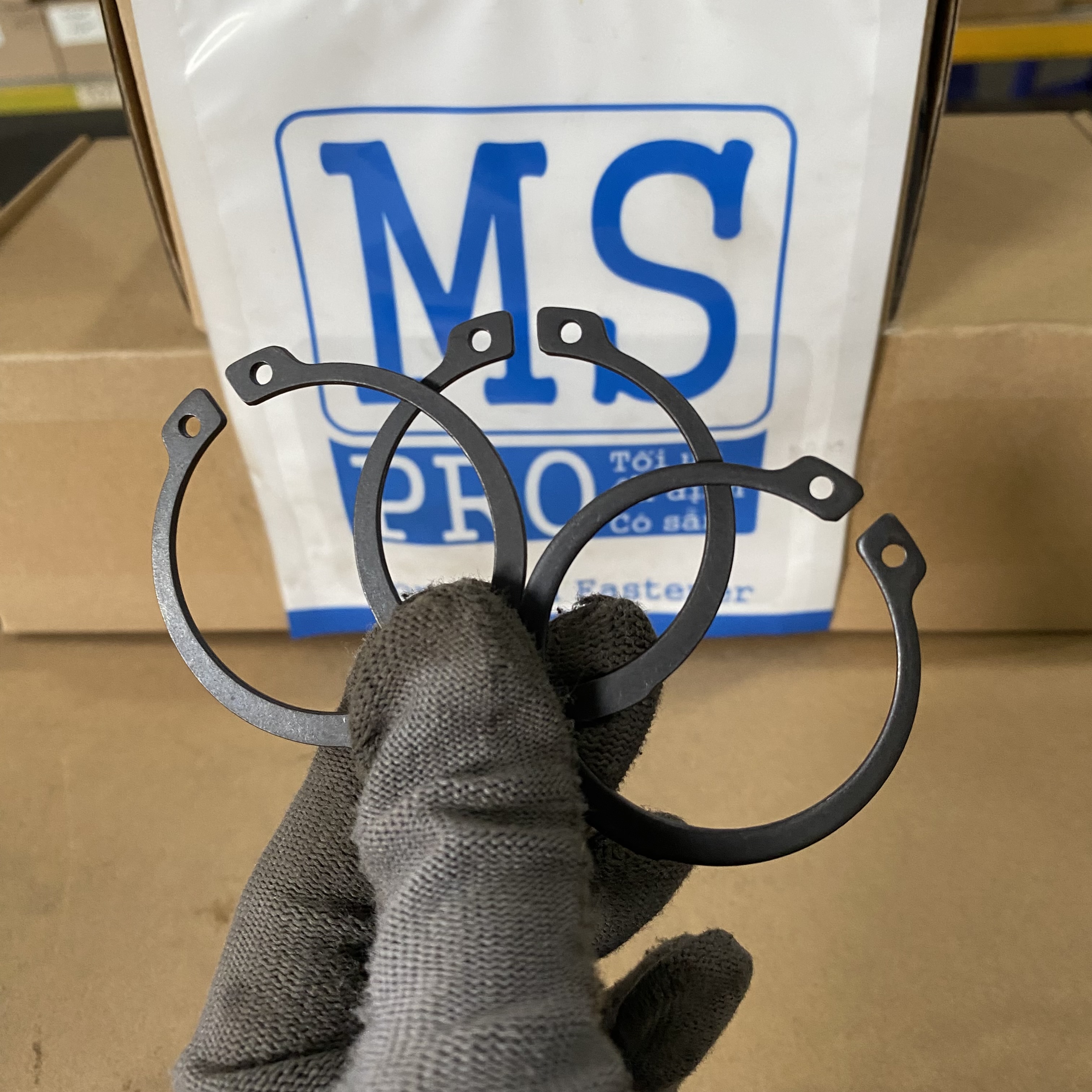

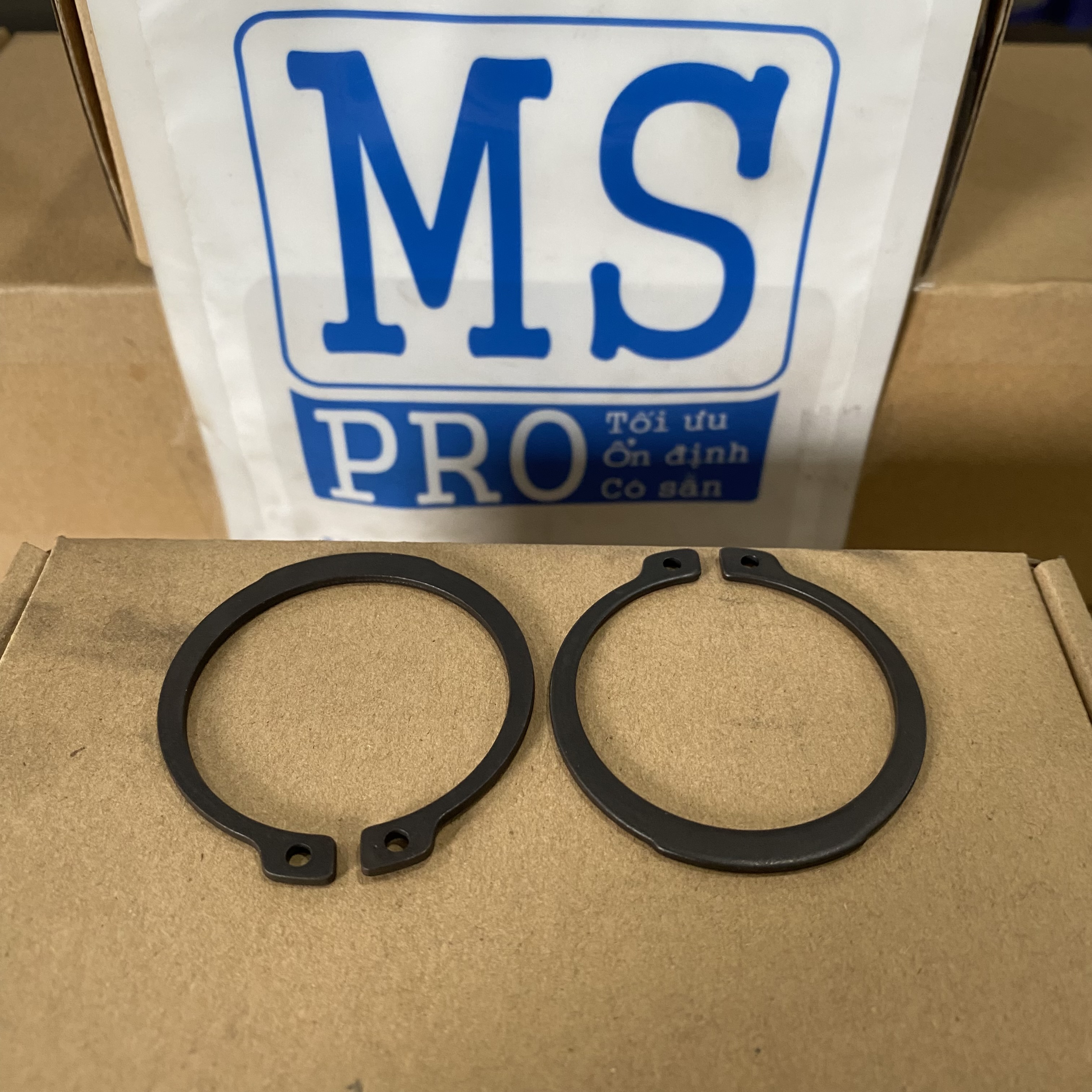

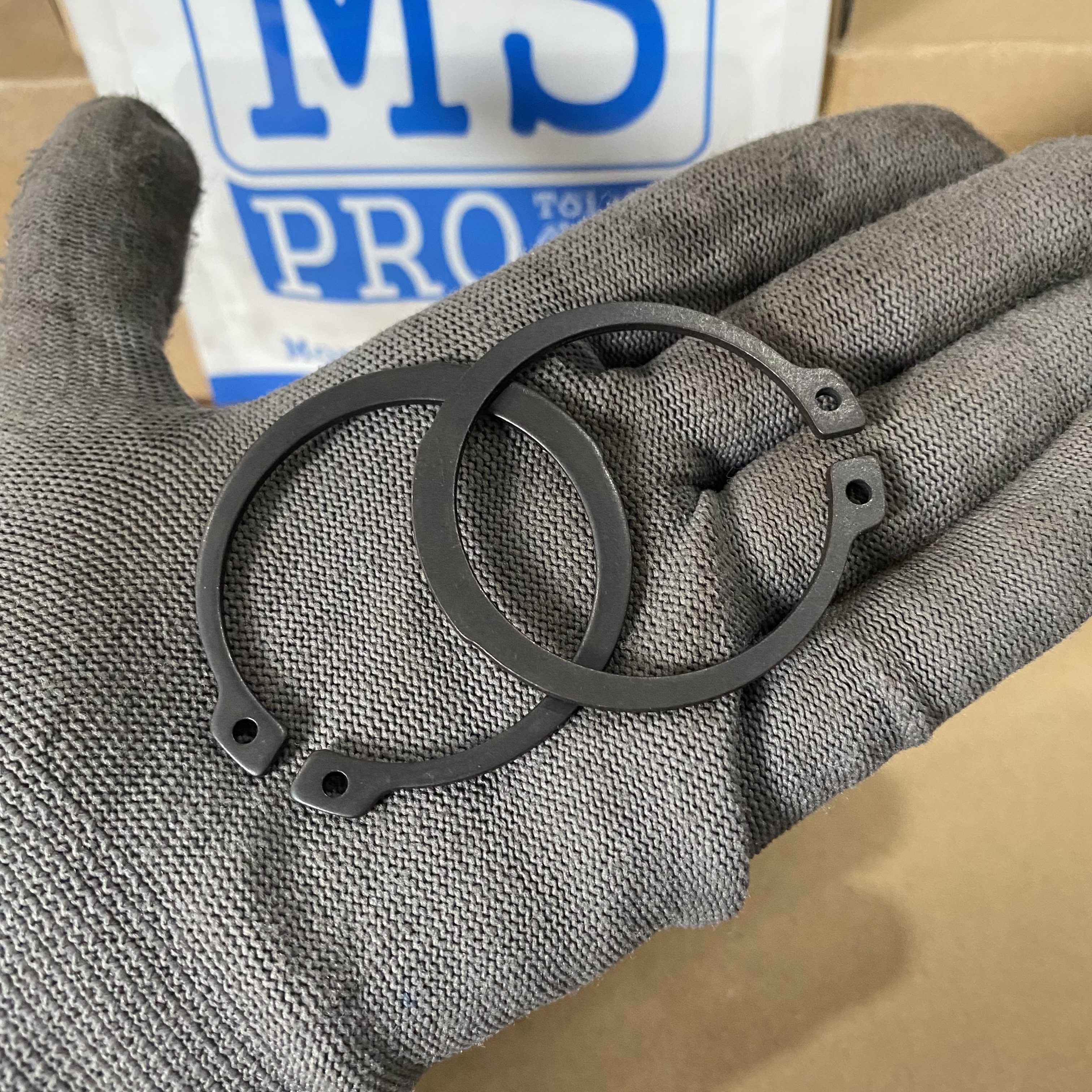

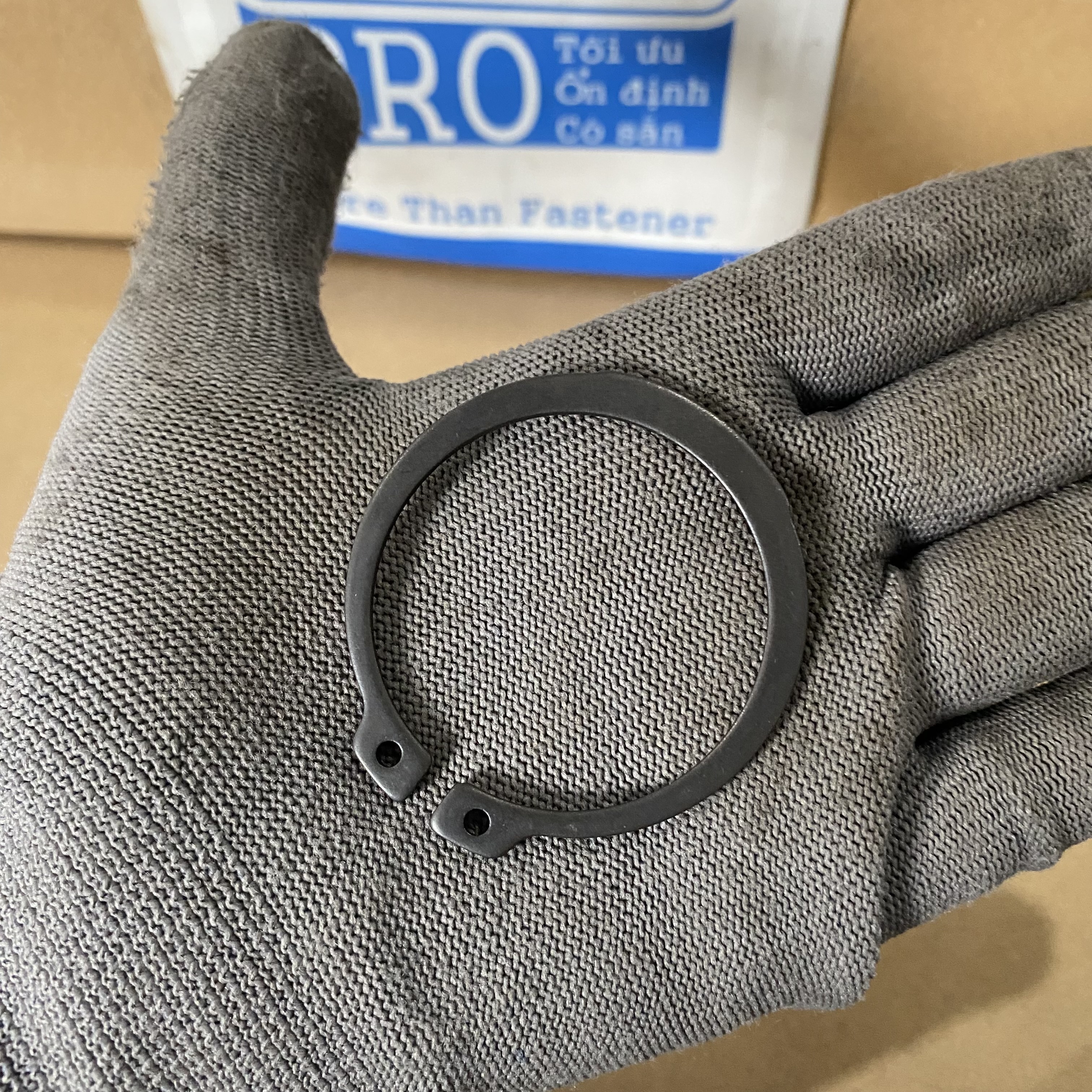

Phe gài trục D42x1.75 là linh kiện hãm đàn hồi ngoại vi, được thiết kế và sản xuất theo tiêu chuẩn quốc tế DIN 471. Chi tiết này được ứng dụng để cố định các bộ phận như vòng bi, bánh răng, hoặc đĩa xích trên trục có đường kính danh nghĩa 42mm.

Sản phẩm tạo ra một vai chặn cơ khí vững chắc, có khả năng chịu tải trọng đẩy dọc trục và duy trì vị trí của các cụm lắp ráp trong điều kiện vận hành cường độ cao.

2. Bảng thông số kỹ thuật tiêu chuẩn DIN 471

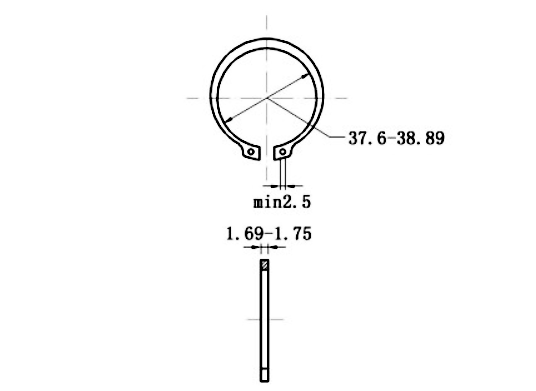

3. Cấu tạo chi tiết và đặc điểm hình học

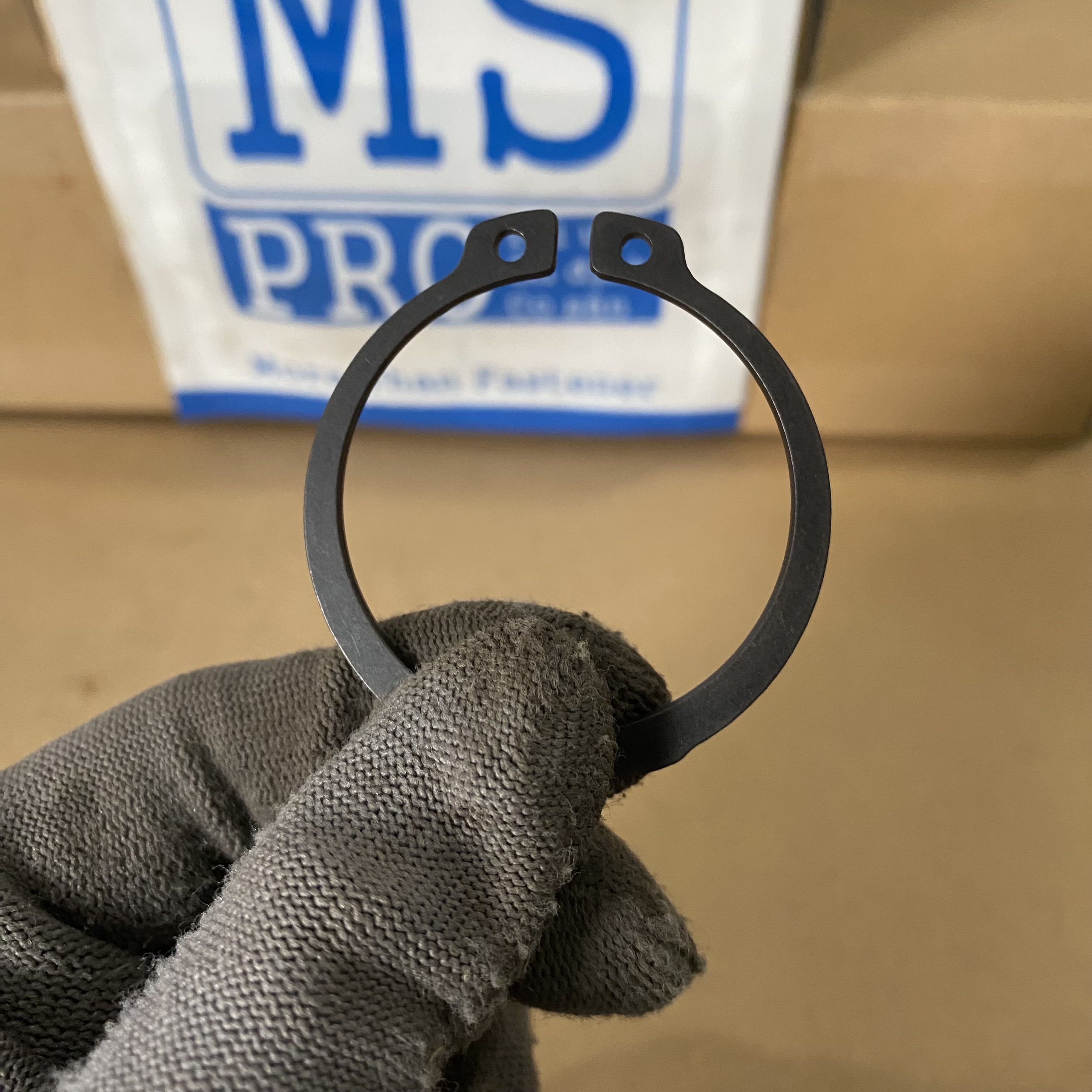

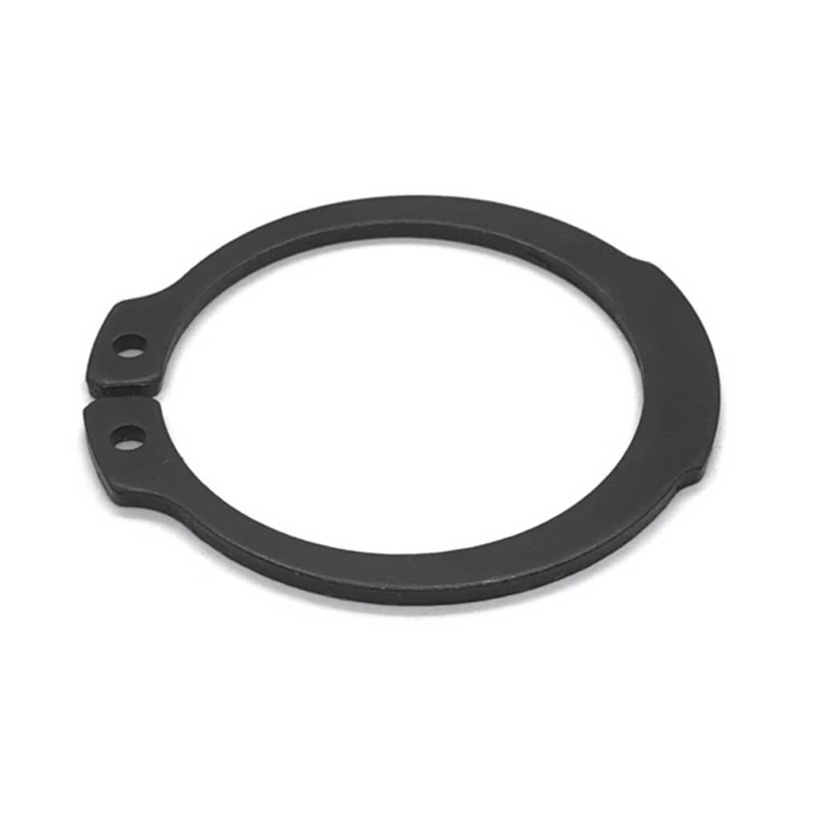

Phe gài trục DIN 471 có cấu trúc hình vành khuyên lệch tâm, được tối ưu hóa để đảm bảo lực kẹp hướng tâm:

• Thân vòng hở: Thiết kế cho phép banh rộng đàn hồi khi đi qua đầu trục mà không gây biến dạng dư.
• Lỗ xỏ kìm (Lugs): Hai mấu ở đầu cung phe có lỗ tròn để khớp với mũi kìm phe ngoài, hỗ trợ thao tác lắp đặt chính xác.
• Thiết kế lệch tâm: Độ rộng bản phe lớn nhất tại điểm đối diện khe hở và nhỏ dần về phía hai đầu. Cấu tạo này đảm bảo ứng suất uốn được phân bổ đồng đều, giúp phe duy trì độ tròn khi nằm trong rãnh d2.
• Bề mặt tiếp xúc: Các cạnh được xử lý vát bavia, giảm thiểu ma sát và tránh làm xước bề mặt trục khi vận hành.

4. Đặc tính vật liệu thép đàn hồi 65Mn

Sản phẩm sử dụng mác thép Manganese 65Mn với quy trình nhiệt luyện đạt chuẩn:

• Độ cứng tiêu chuẩn: Đạt dải 44 đến 51 HRC, ngăn ngừa hiện tượng lún hoặc biến dạng khi chịu lực dọc trục lớn.
• Giới hạn đàn hồi cao: Đảm bảo khả năng hồi vị về kích thước d3 ban đầu sau khi tháo bỏ lực banh từ kìm.
• Xử lý bề mặt: Phương pháp nhuộm đen (Black Oxide) kết hợp lớp dầu bảo quản để chống oxy hóa cơ bản trong điều kiện lưu kho.

5. Quy trình lắp đặt và dung sai rãnh gia công

1. Gia công rãnh: Trục phải được tiện rãnh với đường kính d2 chính xác 39.5mm. Độ nhám bề mặt rãnh cần được kiểm soát để tăng diện tích tiếp xúc thực tế với phe.
2. Dụng cụ lắp: Sử dụng kìm phe ngoài (External Pliers) chuyên dụng. Tránh sử dụng các công cụ không đúng quy chuẩn làm trầy xước hoặc biến dạng cấu trúc thép.
3. Thao tác thi công: Banh rộng phe vừa đủ để vượt qua đường kính trục 42mm. Không banh quá mức dẫn đến vượt ngưỡng giới hạn đàn hồi của vật liệu 65Mn.
4. Kiểm tra sau lắp: Sau khi nhả kìm, phe phải lọt hoàn toàn vào rãnh. Có thể kiểm tra bằng cách xoay nhẹ; phe đạt yêu cầu khi có thể xoay nhưng không có độ rơ dọc trục.

6. Ứng dụng trong hệ thống truyền động cơ khí

Quy cách D42x1.75 thường được sử dụng trong các tổ hợp máy móc sau:

• Động cơ điện công nghiệp: Cố định vòng bi trên trục quay.
• Hộp giảm tốc: Giữ bánh răng và các chi tiết truyền động trung gian.
• Thiết bị nông nghiệp: Ứng dụng trên các trục truyền lực của máy gặt, máy cày.
• Công nghiệp ô tô: Sử dụng trong các cụm trục lái và hệ thống truyền lực.

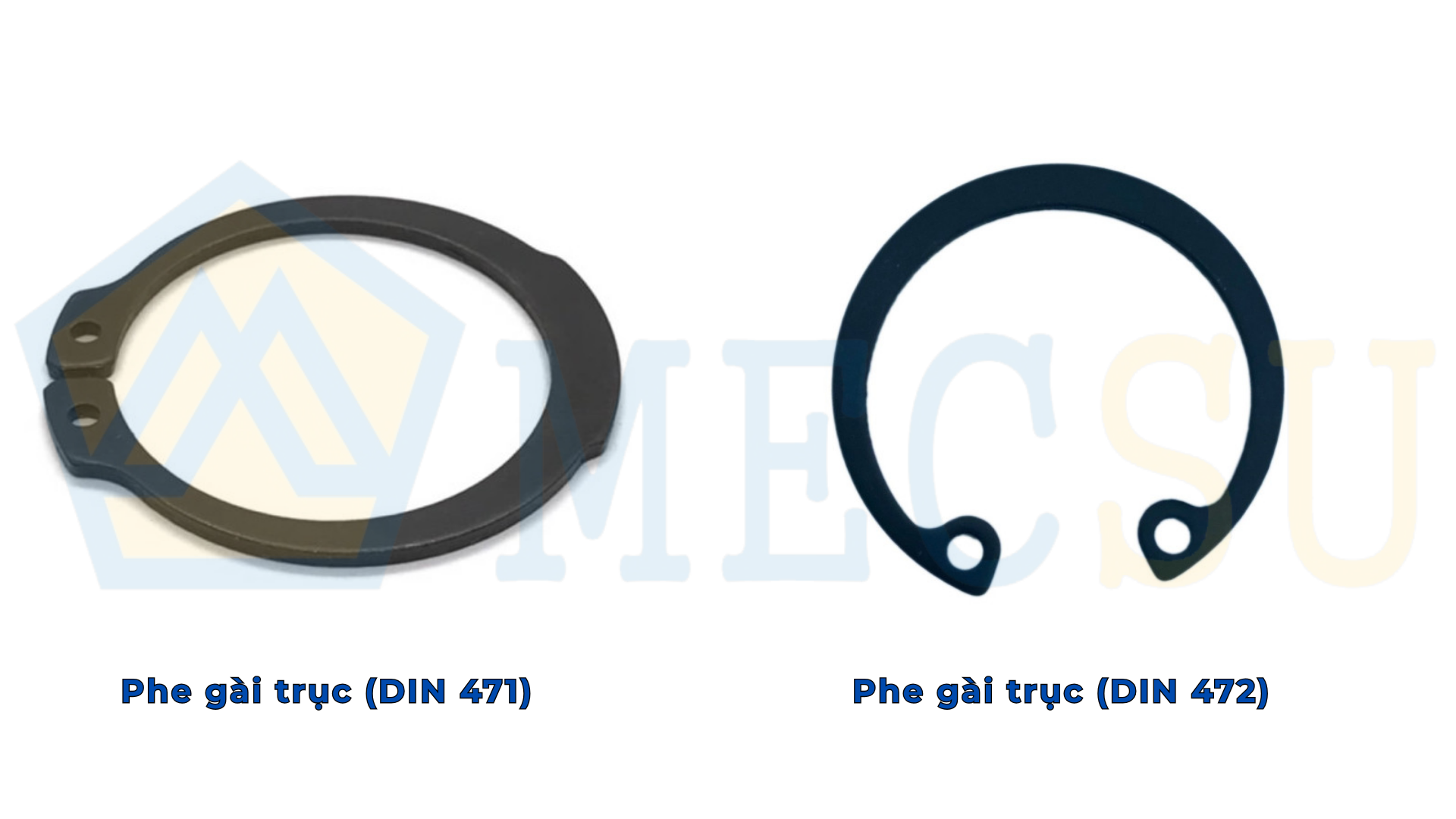

7. So sánh Phe gài trục (DIN 471) và Phe gài lỗ (DIN 472)

8. Chính sách báo giá và cung ứng vật tư

Xem giá bán và số lượng tồn kho ở đầu trang

• Báo giá sỉ dự án: Chiết khấu ưu đãi cho các đơn vị sản xuất máy móc và nhà máy bảo trì công nghiệp.
• Cung ứng linh hoạt: Sẵn kho số lượng lớn quy cách từ D10 đến D400, hỗ trợ giao hàng hỏa tốc trong ngày.
• Hợp đồng thu mua: Hỗ trợ giữ giá và lưu kho chiến lược cho các doanh nghiệp ký kết hợp đồng cung ứng định kỳ.

Nhấn xem ngay các mã Phe Gài Trục Thép khác tại đây !

9. Giải đáp các vấn đề kỹ thuật (FAQ)

1. Các thông số kỹ thuật d2 và d3 có chính xác tuyệt đối không?
Các thông số d2 (39.5mm) và d3 (38.5mm) được trích xuất trực tiếp từ tiêu chuẩn DIN 471. Quy trình quản lý chất lượng ISO 9001:2015 của Mecsu đảm bảo sự đồng bộ giữa dữ liệu công bố và kích thước thực tế của sản phẩm.

2. Tại sao đường kính d3 tự do lại nhỏ hơn đường kính trục d1?
Đây là nguyên lý bắt buộc của phe ngoài. Việc d3 nhỏ hơn d1 giúp tạo ra ứng suất nén hướng tâm thường trực, đảm bảo phe ôm khít đáy rãnh d2 ngay cả khi trục vận hành ở tốc độ cao.

3. Có thể tái sử dụng phe gài D42 sau khi tháo không?
Có thể tái sử dụng nếu phe không bị biến dạng dẻo và kích thước d3 vẫn nằm trong dung sai cho phép. Tuy nhiên, khuyến cáo nên thay mới trong các cụm chi tiết quan trọng để đảm bảo lực khóa tối ưu.

4. Làm thế nào để xác nhận phe đã được lắp đặt đúng kỹ thuật?
Sau khi nhả kìm, toàn bộ biên dạng trong của phe phải nằm gọn trong rãnh d2. Kỹ thuật viên có thể sử dụng thước đo hoặc kiểm tra bằng tay để đảm bảo phe không còn độ rơ dọc trục.

5. Độ cứng 44-51 HRC có ảnh hưởng thế nào đến quá trình vận hành?
Dải độ cứng này đảm bảo sự cân bằng giữa khả năng chịu tải trọng đẩy và tính dẻo dai. Nếu độ cứng quá cao, phe dễ gãy giòn khi lắp đặt; nếu quá thấp, phe sẽ bị mất lực hãm sau thời gian ngắn làm việc.
