Phe Gài Trục Chữ E Inox 420 D3.2

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Trục Chữ E Inox 420 D3.2

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Trục Chữ E Inox 420 D3.2

Mục lục nội dung

1. 1. Tổng quan về Phe gài trục chữ E D3.2
2. 2. Bảng thông số kỹ thuật tiêu chuẩn (DIN 6799)
3. 3. Cấu tạo chi tiết & Đặc tính Inox 420
4. 4. Vai trò trong liên kết trục
5. 5. Ứng dụng thực tế trong đời sống và công nghiệp
6. 6. Phân tích Ưu điểm và Nhược điểm
7. 7. Báo giá tham khảo & Đơn vị cung cấp
8. 8. Câu hỏi thường gặp (FAQ)
9. 9. Hồ sơ chất lượng (ISO, CO, CQ) & Thông tin liên hệ Mecsu

1. Tổng quan về Phe gài trục chữ E D3.2

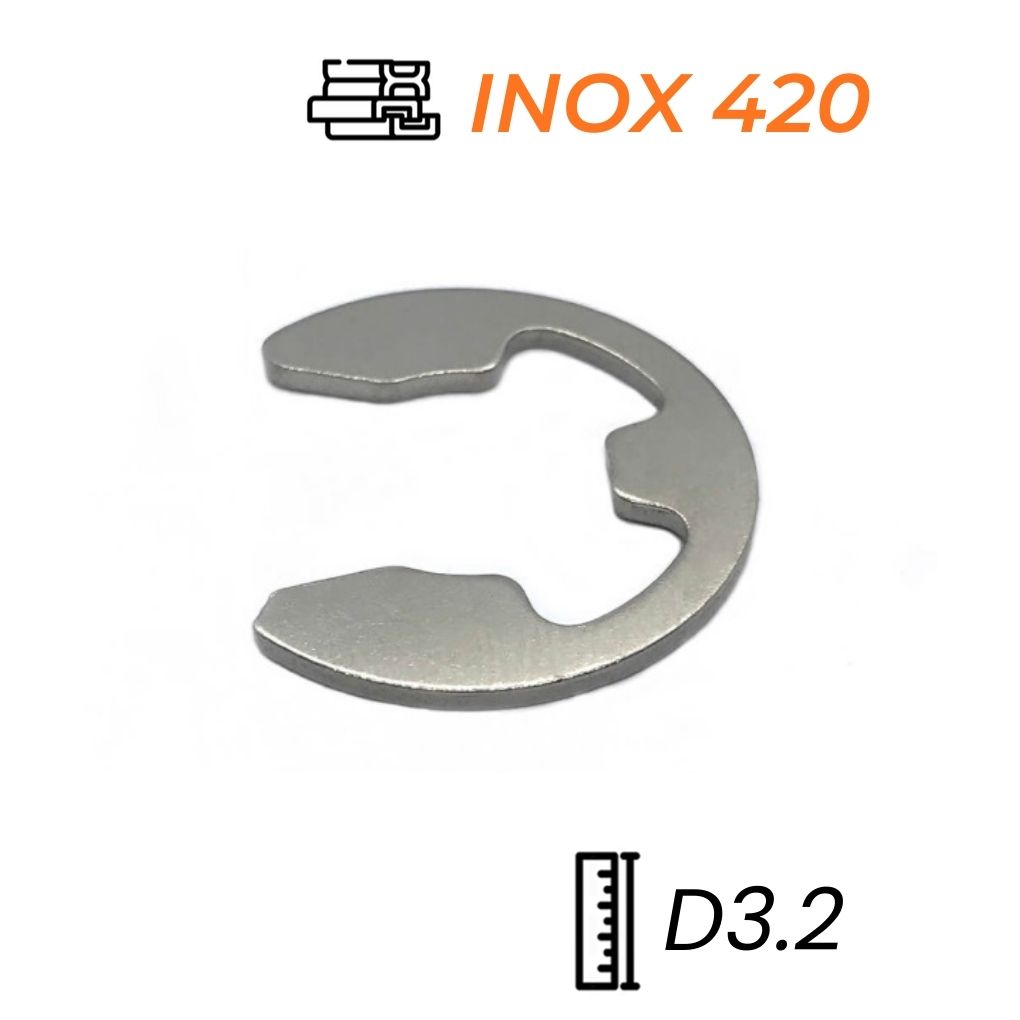

Phe gài trục chữ E D3.2 (E-Clip / E-Retaining Ring) theo tiêu chuẩn DIN 6799 là linh kiện cơ khí dùng để chặn trục, giữ cho các chi tiết như bánh răng, puly hoặc vòng bi không bị trượt dọc trục. Quy cách D3.2 được thiết kế để gài vào các rãnh trục có đường kính rãnh đúng bằng 3.2mm.

Sản phẩm sử dụng vật liệu Inox 420 – một loại thép không gỉ có hàm lượng carbon cao, cho phép đạt độ cứng tối ưu sau nhiệt luyện, đảm bảo khả năng giữ tải và chống mài mòn vượt trội.

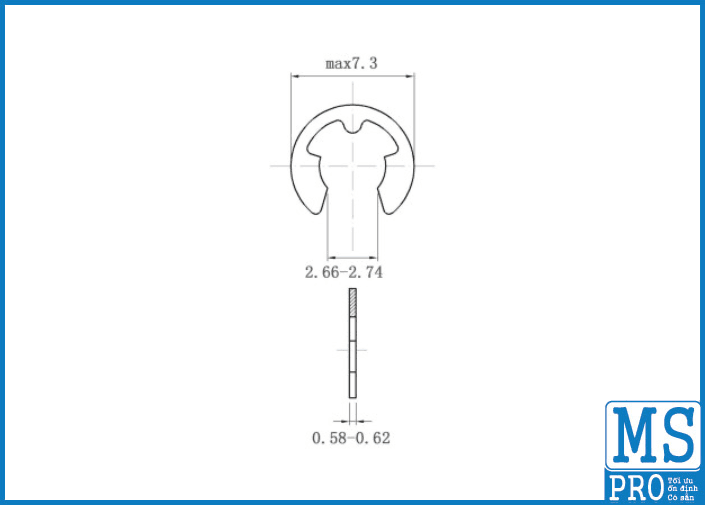

2. Bảng thông số kỹ thuật tiêu chuẩn (DIN 6799)

3. Cấu tạo chi tiết & Đặc tính Inox 420

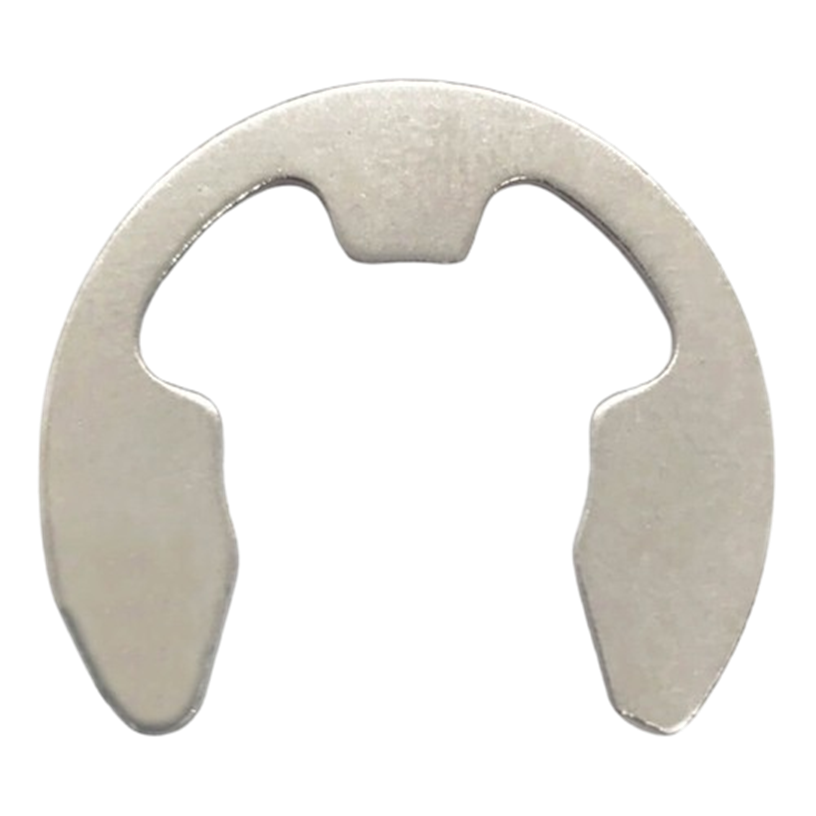

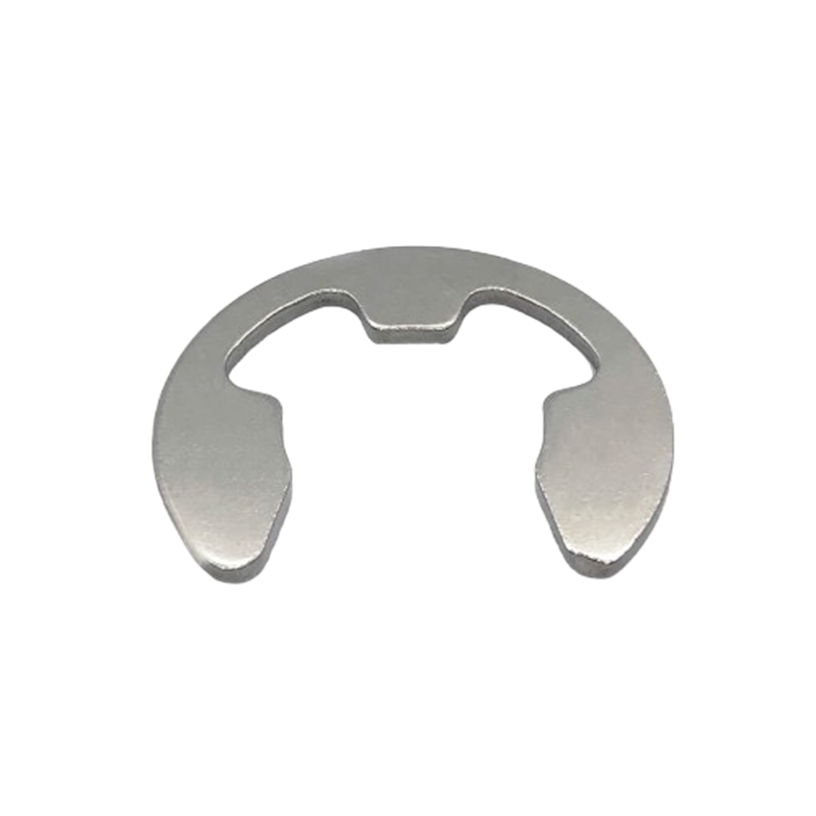

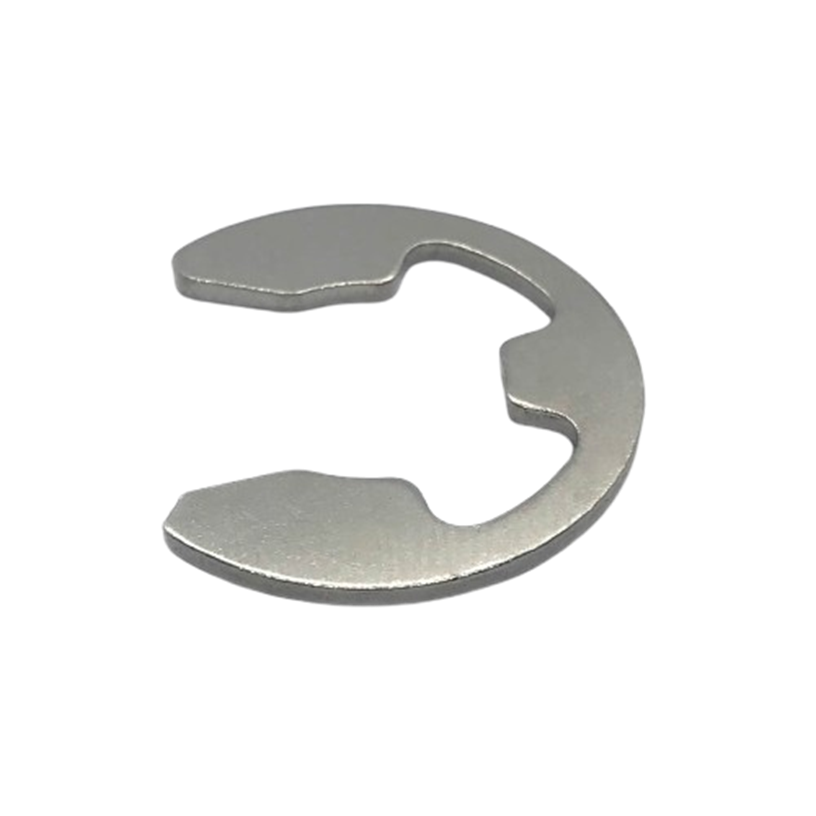

• Hình dạng chữ E: Thiết kế với 3 mấu tiếp xúc giúp phe ôm sát vào đáy rãnh trục, tạo ra 3 điểm tựa vững chắc để chịu lực đẩy dọc trục.
• Vật liệu Inox 420: Khác với Inox 304 (mềm), Inox 420 là thép không gỉ martensitic có từ tính và có khả năng tôi cứng. Độ cứng sau nhiệt luyện đạt khoảng 44-52 HRC, giúp phe gài không bị biến dạng hoặc gãy khi chịu tải.
• Bề mặt sáng bóng: Sản phẩm có độ thẩm mỹ cao, bề mặt láng mịn giúp giảm ma sát khi tiếp xúc với các chi tiết xoay.

4. Vai trò trong liên kết trục

Phe gài chữ E D3.2 thực hiện các nhiệm vụ thiết yếu:

1. Khống chế chuyển động dọc trục: Giữ cho các bộ phận như bánh răng, ổ lăn không bị xê dịch khỏi vị trí thiết kế trên trục.
2. Tiết kiệm diện tích: Phe E cực kỳ mỏng (0.6mm), giúp tối ưu hóa chiều dài trục và không gian lắp ráp.
3. Lắp đặt linh hoạt: Có thể lắp phe theo chiều ngang (đẩy vào rãnh), rất tiện lợi cho các vị trí không thể luồn phe từ đầu trục vào.

5. Ứng dụng thực tế trong đời sống và công nghiệp

Quy cách D3.2 là kích thước phổ biến trong các thiết bị chính xác:

• Thiết bị văn phòng: Dùng trong bộ truyền động của máy in, máy photocopy để chặn các con lăn và bánh răng nhỏ.
• Cơ khí chính xác: Lắp ráp các chi tiết trong đồng hồ, thiết bị đo đạc và dụng cụ y tế.
• Đồ điện gia dụng: Sử dụng trong trục motor quạt, máy sinh tố và các loại đồ chơi điều khiển từ xa.
• Công nghiệp ô tô: Chặn các trục nhỏ trong hệ thống điều khiển gương, khóa cửa hoặc các cảm biến cơ khí.

6. Phân tích Ưu điểm và Nhược điểm

Ưu điểm

• Độ cứng cực cao: Vật liệu Inox 420 bền hơn nhiều so với Inox 304 trong ứng dụng chịu lực.
• Chống gỉ tốt: Hoạt động ổn định trong môi trường ẩm ướt.
• Lắp tháo dễ dàng: Chỉ cần kìm nhọn hoặc dụng cụ đẩy phe chuyên dụng.

Nhược điểm

• Có từ tính: Không dùng được trong các môi trường yêu cầu hoàn toàn không nhiễm từ.
• Dễ bị bắn mất: Khi lắp/tháo không cẩn thận, phe có độ đàn hồi cao nên dễ bị bắn đi xa.

7. Báo giá tham khảo & Đơn vị cung cấp

Giá bán tại Mecsu: 2.598đ/ Cái (Đã có VAT)

Mecsu: Tổng kho cung ứng phe gài chuẩn DIN 6799 với đa dạng chất liệu (Thép đen, Inox 304, Inox 420).

Nhấn xem ngay nhiều mã Phe Gài Trục Chữ E Inox khác tại đây !

8. Câu hỏi thường gặp (FAQ)

1. Kích thước D3.2 nghĩa là gì?
D3.2 nghĩa là phe này dùng cho trục có rãnh đường kính 3.2mm. Đường kính trục thực tế (phần không xẻ rãnh) thường từ 4.0mm đến 5.0mm.

2. Inox 420 có bị gỉ như thép đen không?
Inox 420 chống gỉ tốt hơn thép đen rất nhiều, nhưng kém hơn Inox 304. Tuy nhiên, nó có ưu điểm lớn là độ cứng cao, rất phù hợp làm phe gài.

3. Có cần dùng kìm mở phe chuyên dụng không?
Phe chữ E có thể lắp bằng cách dùng kìm nhọn đẩy vào rãnh trục hoặc dùng tô vít dẹt đẩy nhẹ. Tháo ra cũng tương tự.

4. Tại sao nam châm lại hút được phe Inox 420 này?
Vì Inox 420 thuộc nhóm thép martensitic, có cấu trúc tinh thể cho phép từ tính tồn tại. Đây là đặc điểm bình thường của vật liệu cứng này.

9. Hồ sơ chất lượng & Chứng chỉ (ISO, CO, CQ) & Thông tin liên hệ Mecsu

A. Chứng chỉ ISO 9001:2015

B. Giấy chứng nhận xuất xứ (CO)

C. Chứng chỉ chất lượng nhà máy (CQ) của Mecsu
