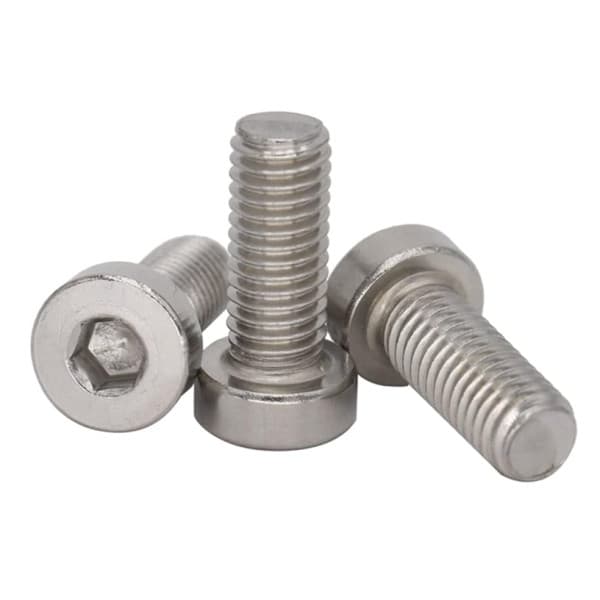

Lục Giác Trụ Đầu Thấp Inox 304 DIN 7984: Cấu Tạo, Ứng Dụng và Hướng Dẫn Lắp Đặt Chi Tiết
Bu lông lục giác chìm đầu trụ thấp (Low Head Socket Screws), còn được gọi là bu lông đầu thấp, ốc lục giác chìm đầu trụ thấp, là một loại bu lông lục giác chìm có thiết kế đặc biệt với phần đầu thấp hơn so với bu lông lục giác thông thường. Nhờ thiết kế này, sản phẩm giúp tiết kiệm không gian lắp đặt, mang lại tính thẩm mỹ cao và phù hợp với các vị trí yêu cầu độ dày hạn chế.
Bu lông đầu thấp được sản xuất theo tiêu chuẩn DIN 7984 (Đức), đảm bảo độ chính xác cao và chất lượng ổn định. Sản phẩm thường được chế tạo từ thép không gỉ Inox 304, giúp chống ăn mòn, gỉ sét và hoạt động bền bỉ trong môi trường khắc nghiệt. Sản phẩm đáp ứng các yêu cầu chịu lực lớn trong cơ khí chế tạo, ngành ô tô, thiết bị công nghiệp và các ứng dụng kỹ thuật yêu cầu độ bền cao.
Lục giác chìm đầu trụ thấp Inox 304 DIN 7984 có thiết kế tối ưu, giúp tăng hiệu suất sử dụng trong các ứng dụng yêu cầu độ chính xác cao và không gian lắp đặt hạn chế. Sản phẩm bao gồm các bộ phận chính sau:
- Đầu bu lông
- Hình dạng: Đầu trụ thấp, có lỗ lục giác chìm.
- Công dụng:
- Giúp giảm chiều cao tổng thể của mối ghép, phù hợp với không gian lắp đặt hạn chế.
- Hỗ trợ thao tác siết chặt bằng cờ lê lục giác, tạo lực vặn lớn mà không làm trượt đầu bu lông.
- Đảm bảo tính thẩm mỹ cho các kết cấu lắp ráp.
- Thân bu lông
- Hình dạng: Hình trụ dài, có thể có ren suốt hoặc ren lửng tùy theo ứng dụng.
- Công dụng:
- Cung cấp độ bền cơ học cao, đảm bảo khả năng chịu tải trọng tốt.
- Giúp kết nối chắc chắn với vật liệu ghép, giảm thiểu rung lắc trong quá trình sử dụng.
- Ren bu lông
- Tiêu chuẩn: Được gia công theo tiêu chuẩn DIN 7984, đảm bảo độ chính xác cao.
- Công dụng:
- Tăng khả năng kết nối chắc chắn với đai ốc hoặc lỗ có ren trên vật liệu ghép nối.
- Giúp mối ghép có độ bám chắc, hạn chế nguy cơ lỏng lẻo khi hoạt động lâu dài.
Tiêu chuẩn kỹ thuật của sản phẩm Lục Giác Trụ Đầu Thấp Inox
Bu lông lục giác chìm đầu trụ thấp do Mecsu cung cấp tuân theo tiêu chuẩn DIN 7984, với các đặc điểm kỹ thuật sau:
- DIN 7984:
- Là tiêu chuẩn của Đức dành riêng cho bu lông lục giác chìm đầu trụ thấp
- Đặc điểm nổi bật: Đầu bu lông có chiều cao thấp hơn so với các loại bu lông lục giác chìm thông thường (DIN 912).
- Vật liệu: Thép không gỉ Inox 304, giúp chống ăn mòn và gỉ sét, hoạt động tốt trong môi trường khắc nghiệt.
- Cấp bền: Có các phiên bản cấp bền 8.8, 10.9, 12.9, phù hợp với các ứng dụng yêu cầu độ bền cao trong ngành cơ khí, ô tô, thiết bị công nghiệp.
- Loại ren: Có cả ren suốt và ren lửng, phù hợp với nhiều yêu cầu lắp đặt khác nhau.
Sản phẩm này được sử dụng phổ biến trong các kết cấu máy móc chính xác, hệ thống cơ khí tự động hóa, lắp ráp thiết bị công nghiệp và các ứng dụng đòi hỏi độ chắc chắn cao trong không gian hạn chế.
Vật liệu
Dưới đây là bảng tổng hợp thông tin về vật liệu của bu lông lục giác chìm đầu trụ thấp:
Loại vật liệu
Đặc điểm
Ưu điểm
Nhược điểm
Ứng dụng phổ biến
Mức giá
Inox 304
Chống ăn mòn tốt, độ bền cao
Không gỉ sét, dễ gia công
Giá cao hơn thép carbon
Ngành thực phẩm, y tế, dân dụng
Trung bình
Inox 316
Chứa molypden, tăng khả năng chống ăn mòn
Chịu hóa chất, môi trường biển
Giá cao hơn inox 304
Hàng hải, hóa chất, công nghiệp nặng
Cao
Bảng thông số kích thước lựa chọn
Tên sản phẩm
Size
Chiều dài
Đường kính đầu
Bước ren
Vật liệu
Lục Giác Trụ Đầu Thấp Inox 304 DIN7984 M3x6
M3
6 mm
5.5 mm
0.5 mm
Inox 304
Lục Giác Trụ Đầu Thấp Inox 304 DIN7984 M3x8
M3
8 mm
5.5 mm
0.5 mm
Inox 304
Lục Giác Trụ Đầu Thấp Inox 304 DIN7984 M3x10
M3
10 mm
5.5 mm
0.5 mm
Inox 304
Lục Giác Trụ Đầu Thấp Inox 304 DIN7984 M3x12
M3
12 mm
5.5 mm
0.5 mm
Inox 304
Lục Giác Trụ Đầu Thấp Inox 304 DIN7984 M3x20
M3
20 mm
5.5 mm
0.5 mm
Inox 304
Lục Giác Trụ Đầu Thấp Inox 304 DIN7984 M4x6
M4
6 mm
7 mm
0.7 mm
Inox 304
Lục Giác Trụ Đầu Thấp Inox 304 DIN7984 M4x8
M4
8 mm
7 mm
0.7 mm
Inox 304
Lục Giác Trụ Đầu Thấp Inox 304 DIN7984 M4x10
M4
10 mm
7 mm
0.7 mm
Inox 304
Lục Giác Trụ Đầu Thấp Inox 304 DIN7984 M4x12
M4
12 mm
7 mm
0.7 mm
Inox 304
Lục Giác Trụ Đầu Thấp Inox 304 DIN7984 M4x20
M4
20 mm
7 mm
0.7 mm
Inox 304
Lục Giác Trụ Đầu Thấp Inox 304 DIN7984 M5x6
M5
6 mm
8.5 mm
0.8 mm
Inox 304
Lục Giác Trụ Đầu Thấp Inox 304 DIN7984 M5x8
M5
8 mm
8.5 mm
0.8 mm
Inox 304
Lục Giác Trụ Đầu Thấp Inox 304 DIN7984 M5x10
M5
10 mm
8.5 mm
0.8 mm
Inox 304
Lục Giác Trụ Đầu Thấp Inox 304 DIN7984 M5x12
M5
12 mm
8.5 mm
0.8 mm
Inox 304
Lục Giác Trụ Đầu Thấp Inox 304 DIN7984 M5x20
M5
20 mm
8.5 mm
0.8 mm
Inox 304
Lục Giác Trụ Đầu Thấp Inox 304 DIN7984 M6x10
M6
10 mm
10 mm
1 mm
Inox 304
Lục Giác Trụ Đầu Thấp Inox 304 DIN7984 M6x12
M6
12 mm
10 mm
1 mm
Inox 304
Lục Giác Trụ Đầu Thấp Inox 304 DIN7984 M6x16
M6
16 mm
10 mm
1 mm
Inox 304
Lục Giác Trụ Đầu Thấp Inox 304 DIN7984 M6x20
M6
20 mm
10 mm
1 mm
Inox 304
Lục Giác Trụ Đầu Thấp Inox 304 DIN7984 M6x25
M6
25 mm
10 mm
1 mm
Inox 304
Phân loại
Ốc lục giác chìm đầu trụ thấp được phân loại dựa trên nhiều tiêu chí khác nhau, giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp với nhu cầu sử dụng:
- Theo kích thước ren: Bao gồm nhiều tùy chọn như M3, M4, M5, M6, M8, M10, M12, M16, v.v., đáp ứng các yêu cầu lắp đặt từ nhỏ đến lớn trong nhiều lĩnh vực khác nhau.
- Theo chiều dài bu lông: Dao động từ 6mm đến hơn 100mm, tùy thuộc vào từng ứng dụng cụ thể, đảm bảo khả năng kết nối chắc chắn và linh hoạt.
- Theo vật liệu chế tạo: Được sản xuất từ nhiều loại vật liệu như Inox 304 (chống gỉ, bền bỉ), Inox 316 (chịu ăn mòn cao hơn, phù hợp với môi trường khắc nghiệt), thép carbon cường độ cao (tăng khả năng chịu lực).
- Theo tiêu chuẩn sản xuất: Ngoài tiêu chuẩn phổ biến DIN 7984, bu lông này còn có các phiên bản tuân theo ISO 4762, JIS B 1176, đảm bảo tính tương thích và ứng dụng rộng rãi trong các ngành công nghiệp khác nhau.
Ưu nhược điểm của sản phẩm
Ưu điểm:
- Thiết kế đầu trụ thấp: Giúp tiết kiệm không gian lắp đặt, phù hợp cho các vị trí hạn chế về chiều cao.
- Chất liệu Inox 304: Mang lại khả năng chống ăn mòn và gỉ sét tốt, đảm bảo độ bền trong môi trường khắc nghiệt.
- Độ bền cao: Inox 304 có khả năng chịu lực tốt, giúp bu lông chịu được tải trọng lớn mà không bị biến dạng.
- Tính thẩm mỹ: Bề mặt sáng bóng của inox 304 tăng cường vẻ ngoài chuyên nghiệp cho sản phẩm.
Nhược điểm:
- Giá thành cao hơn: So với các loại bu lông làm từ thép carbon, bu lông inox 304 thường có giá cao hơn.
- Khả năng chịu lực hạn chế hơn so với inox 316: Trong môi trường có hóa chất mạnh hoặc môi trường biển, inox 304 có thể không chống ăn mòn tốt bằng inox 316.
- Yêu cầu công cụ chuyên dụng: Việc lắp đặt và tháo rời bu lông lục giác chìm cần có dụng cụ lục giác phù hợp, có thể gây khó khăn nếu không có sẵn.
Ứng dụng thực tế
Lục Giác Trụ Đầu Thấp Inox 304 DIN 7984 được ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm:
- Công nghiệp chế tạo máy: Trong các hệ thống máy móc yêu cầu độ chính xác cao và không gian lắp đặt hạn chế, bu lông DIN 7984 giúp cố định các bộ phận mà vẫn đảm bảo độ chắc chắn. Ví dụ, trong một máy CNC, loại bu lông này giúp gắn các tấm kim loại mà không làm ảnh hưởng đến cấu trúc tổng thể do thiết kế đầu thấp.
- Ngành chế tạo cơ khí: Bu lông được sử dụng trong các khung thép, nhông xích hoặc các bộ phận cơ khí có yêu cầu lực siết cao. Chẳng hạn, trong hệ thống truyền động của băng tải, loại bu lông này giúp cố định các bánh răng và nhông xích một cách chắc chắn mà vẫn đảm bảo khả năng bảo trì dễ dàn
- Ngành điện tử và thiết bị công nghệ: Trong lắp ráp thiết bị điện tử, như máy in 3D, robot tự động hoặc bảng điều khiển công nghiệp, bu lông DIN 7984 giúp đảm bảo kết nối vững chắc mà không làm tăng kích thước tổng thể của sản phẩm, giữ được tính thẩm mỹ và độ bền cao.
Cách lắp đặt/Hướng dẫn sử dụng sản phẩm
Để lắp đặt Lục Giác Trụ Đầu Thấp Inox một cách hiệu quả, bạn có thể thực hiện theo các bước sau:
Bước 1: Chuẩn bị dụng cụ: Sử dụng chìa khóa lục giác (Allen key) hoặc máy khoan đầu lục giác phù hợp với kích thước lỗ lục giác của bu lông.
Bước 2: Kiểm tra lỗ ren: Đảm bảo bề mặt lắp đặt sạch sẽ, lỗ ren không bị bẩn, mòn hoặc hư hỏng, tránh ảnh hưởng đến độ bám và khả năng siết chặt của bu lông.
Bước 3: Lắp đặt bu lông: Đưa bu lông vào đúng vị trí, sau đó sử dụng chìa khóa lục giác để vặn chặt theo chiều kim đồng hồ. Đối với bu lông ren suốt, cần đảm bảo phần ren được ăn khớp hoàn toàn với lỗ ren của vật liệu ghép nối.
Bước 4: Kiểm tra độ chặt: Đảm bảo bu lông được siết đủ lực theo tiêu chuẩn kỹ thuật, tránh quá lỏng (có thể gây lỏng lẻo, mất an toàn) hoặc quá chặt (có thể làm hỏng ren hoặc ảnh hưởng đến kết cấu). Nếu cần, có thể sử dụng lực siết đúng theo mô-men xoắn tiêu chuẩn để đảm bảo hiệu suất tối ưu.
Lưu ý: Khi lắp đặt, cần tuân thủ các tiêu chuẩn kỹ thuật và hướng dẫn của nhà sản xuất để đảm bảo an toàn và hiệu quả.
Nếu bạn đang tìm kiếm Lục Giác Trụ Đầu Thấp Inox 304 DIN 7984 chất lượng cao, hãy truy cập ngay Mecsu.vn để đặt hàng. Chúng tôi cam kết cung cấp sản phẩm đạt tiêu chuẩn với dịch vụ giao hàng nhanh chóng và chuyên nghiệp.
