Lục Giác Chìm là nhóm chi tiết lắp ghép có phần đầu tích hợp ổ lục giác âm, dùng chìa lục giác để siết và tháo. Thiết kế này cho phép truyền mô-men xoắn vào đầu vít trong không gian thao tác tương đối hẹp, đồng thời tạo kiểu dáng gọn hơn so với nhiều loại bulong đầu ngoài. Tùy cấu tạo, Lục Giác Chìm có thể dùng để liên kết máy móc, khuôn mẫu, đồ gá, thiết bị công nghiệp, kết cấu cơ khí và các cụm lắp cần bề mặt gọn.
Khi chọn Lục Giác Chìm, không nên chỉ xác định theo size ren. Cần phân biệt kiểu đầu, tiêu chuẩn, đường kính đầu, chiều cao đầu, size ổ lục giác, bước ren, chiều dài, vật liệu và cấp bền của đúng model. Ba nhóm thường gặp như đầu trụ, đầu côn và đầu mo có hình học và mục đích sử dụng khác nhau; vì vậy cần kiểm tra bản vẽ hoặc catalogue khi yêu cầu lắp thay thế chính xác.
1. Lục Giác Chìm là gì?
Lục Giác Chìm, thường gọi là Hex Socket Bolt, Socket Head Screw hoặc Hexagon Socket Screw tùy kiểu sản phẩm, là một linh kiện lắp ghép chi tiết lắp ghép có một ổ lục giác được gia công chìm bên trong đầu. Dụng cụ siết tác động trực tiếp vào ổ lục giác này thay vì bám vào các mặt phẳng bên ngoài của đầu bulong.
Điểm nhận diện quan trọng nhất là lỗ lục giác âm ở tâm đầu. Tuy nhiên, “Lục Giác Chìm” không chỉ là một kiểu đầu duy nhất. Trong danh mục Mecsu có các dòng như đầu trụ, đầu côn và đầu mo, được sản xuất theo các tiêu chuẩn khác nhau.
Do đó, khi gọi tên một sản phẩm là “Lục Giác Chìm”, cần xem thêm kiểu đầu cụ thể. Chẳng hạn, đầu trụ thường được dùng khi cần đầu vít có cấu trúc cao hơn và ổ lục giác tương đối thuận tiện cho thao tác; đầu côn được thiết kế để có thể nằm chìm vào bề mặt khi lỗ được vát côn phù hợp; còn đầu mo có đầu thấp, bo tròn hơn và thường được lựa chọn khi ưu tiên hình thức gọn.
2. Các dòng Lục Giác Chìm phổ biến

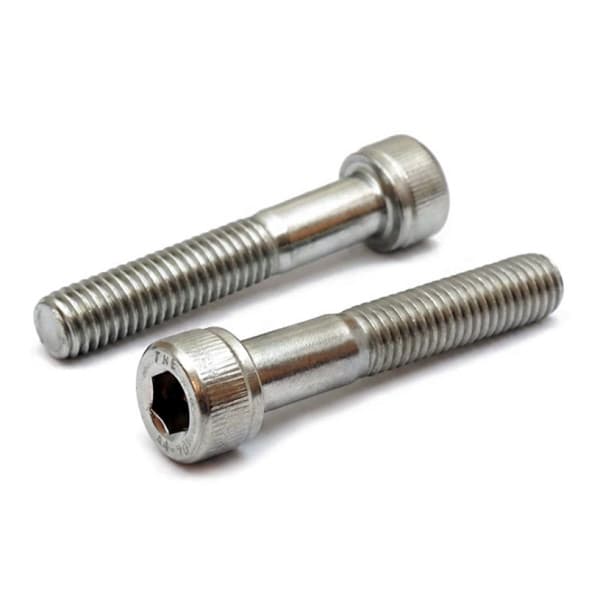

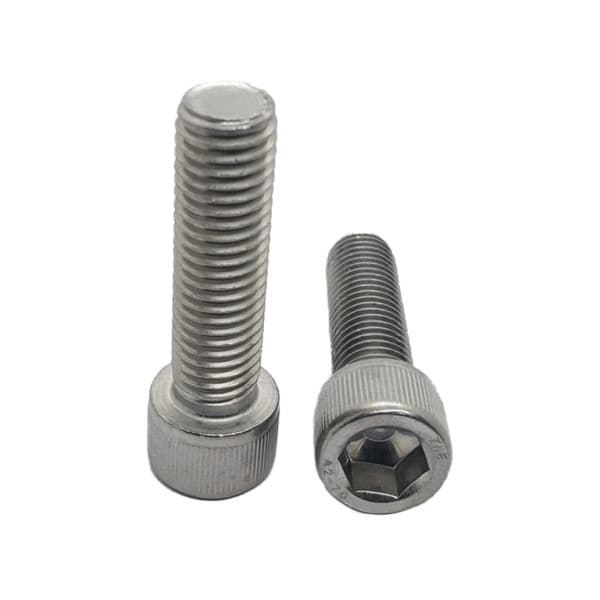

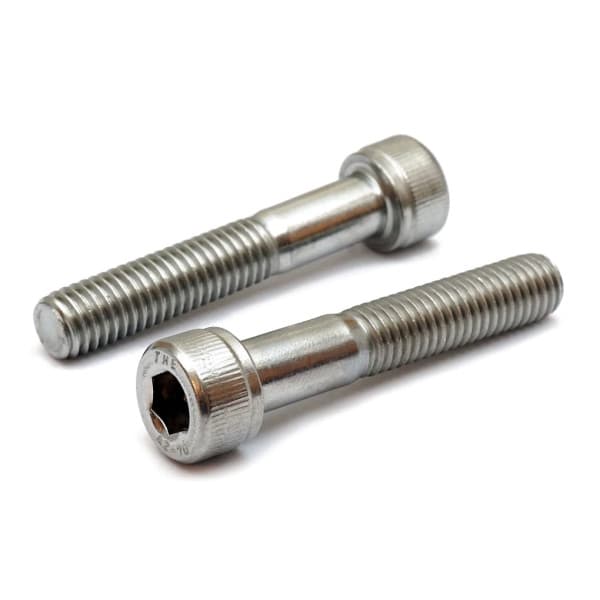

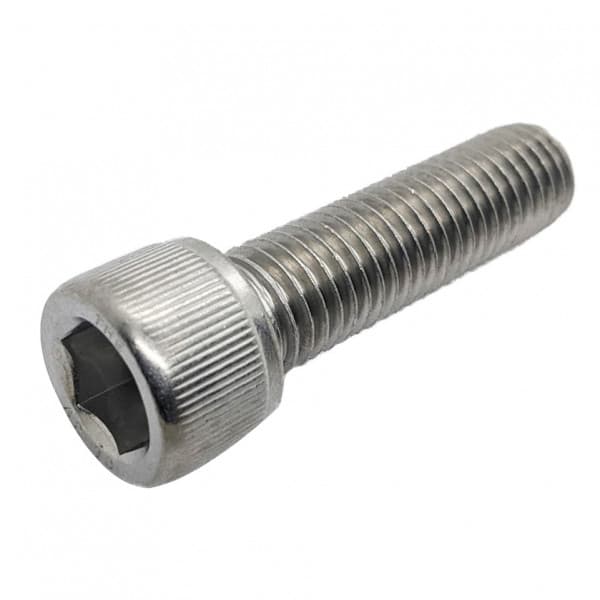

2.1. Lục Giác Chìm Đầu Trụ
Đầu trụ (Socket Head Cap Screw) có phần đầu hình trụ và ổ lục giác nằm trên đỉnh. Đây là một trong những cấu hình phổ biến nhất của Lục Giác Chìm và thường được dùng trong máy móc, khuôn, đồ gá và các mối ghép cần khả năng siết bằng khóa lục giác. ISO 4762 quy định đặc tính của hexagon socket head cap screws với ren thô từ M1,6 đến M64 đối với cấp sản phẩm A.
2.2. Lục Giác Chìm Đầu Côn
Đầu côn (countersunk head) có mặt dưới dạng côn và được thiết kế để làm việc cùng lỗ côn tương ứng. Khi lắp đúng, phần đầu có thể nằm ngang hoặc gần ngang với bề mặt chi tiết. Mecsu hiện có các mã Lục Giác Chìm Côn Inox 304 theo DIN 7991.
2.3. Lục Giác Chìm Đầu Mo
Đầu mo (Button Head) có phần đầu thấp, bo tròn và ổ lục giác chìm. Mecsu hiện có các mã đầu mo theo ISO 7380 bằng cả thép hợp kim và inox 304. Ví dụ mã thép 10.9 M4x8 có bước ren 0,7 mm, đường kính đầu 7,6 mm, chiều cao đầu 2,2 mm và ổ lục giác 2,5 mm.
đai ốc. Tuy nhiên, size ren chưa đủ để xác định model vì cùng M6 có thể tồn tại nhiều chiều dài và nhiều kiểu đầu khác nhau.
Bước ren phải phù hợp với ren đối ứng. Trong các mã Mecsu được tra cứu, Lục Giác Chìm Mo thép 10.9 M5 có bước ren 0,8 mm; M6 có bước ren 1,0 mm; M8 có bước ren 1,25 mm. Đây là các thông số theo từng mã sản phẩm và không nên suy rộng cho mọi cấu hình nếu chưa kiểm tra catalogue.
Chiều dài cần được lựa chọn theo chiều dày cụm chi tiết và chiều sâu phần ren hữu dụng. Với loại vít có chiều dài được nhà sản xuất quy định theo thân ren, cần phân biệt chiều dài thân với kích thước tổng thể của cả đầu. Đặc biệt, với đầu côn, cần xem đúng quy ước kích thước của tiêu chuẩn để không nhầm chiều dài phần thân với chiều cao tổng thể.
Đường kính đầu và chiều cao đầu ảnh hưởng trực tiếp đến khoảng không lắp đặt. Ví dụ, Lục Giác Chìm Mo thép 10.9 M8x45 của Mecsu có đường kính đầu 14 mm, chiều cao đầu 4,4 mm và ổ lục giác 5 mm. Trong khi mã M6x10 cùng dòng có đường kính đầu 10,5 mm và chiều cao đầu 3,3 mm. Vì vậy, không được suy ra kích thước đầu chỉ từ size ren.
Size khóa lục giác cũng cần kiểm tra. Chìa lục giác phải vừa với ổ lục giác của đầu vít; dụng cụ quá nhỏ dễ làm trờn ổ, còn dụng cụ không phù hợp có thể khiến thao tác siết không đạt yêu cầu.
Với Lục Giác Chìm Đầu Côn, ngoài đường kính và chiều dài còn phải đặc biệt kiểm tra góc và kích thước lỗ côn theo tiêu chuẩn hoặc bản vẽ. Nếu lỗ côn không phù hợp, đầu vít có thể không nằm đúng vị trí hoặc phần đầu nhô khỏi bề mặt.
Thông số | Ý nghĩa khi lựa chọn |
Kiểu đầu | Quyết định cách đầu vít tiếp xúc với bề mặt và không gian lắp. |
Size ren | Quyết định khả năng tương thích với lỗ ren hoặc đai ốc. |
Bước ren | Phải khớp với ren đối ứng để bảo đảm ăn ren đúng. |
Chiều dài | Phải phù hợp với chiều dày cụm lắp và chiều sâu ăn ren. |
Đường kính đầu | Ảnh hưởng đến diện tích tỳ và khoảng không quanh đầu. |
Chiều cao đầu | Quan trọng khi không gian lắp bị giới hạn. |
Size ổ lục giác | Quyết định dụng cụ siết phù hợp. |
Vật liệu/cấp bền | Ảnh hưởng đến khả năng chịu tải và điều kiện môi trường sử dụng. |
Tiêu chuẩn | Xác định hình học và quy cách của đúng dòng sản phẩm. |
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Vật liệu phải được lựa chọn dựa trên tải, môi trường và yêu cầu của cụm máy. Với thép, cần kiểm tra rõ cấp bền hoặc cơ tính được công bố. Mecsu hiện có Lục Giác Chìm đầu trụ thép đen 12.9 cũng như Lục Giác Chìm đầu mo thép 10.9. Không được lấy cấp bền của một loại đầu để áp dụng cho toàn bộ dòng Lục Giác Chìm.
Với inox, cần xem đúng mác vật liệu. Mecsu hiện có Lục Giác Chìm Inox 304 ở các cấu hình như đầu côn DIN 7991 và đầu mo ISO 7380. Inox 304 có khả năng chống ăn mòn trong nhiều môi trường thông dụng tốt hơn thép carbon chưa được bảo vệ, nhưng không nên mặc định phù hợp với mọi môi trường hóa chất hoặc điều kiện khắc nghiệt.
Tiêu chuẩn cần đọc cùng kiểu đầu. ISO 4762 dành cho vít đầu trụ ổ lục giác; Mecsu cũng có các dòng được ghi theo DIN 912. Đầu côn thường được gặp theo DIN 7991, còn đầu mo có thể theo ISO 7380. Đây là những tiêu chuẩn khác nhau về hình học sản phẩm, vì vậy không nên dùng tên chung “lục giác chìm” để thay thế giữa các kiểu đầu.
4.1. Kiểm tra trước khi lắp & sử dụng
Kiểm tra đúng kiểu đầu, size ren, bước ren, chiều dài, vật liệu và tình trạng ổ lục giác. Lỗ ren phải sạch, đúng quy cách và không có ba via ảnh hưởng đến quá trình ăn ren.
4.2. Chuẩn bị
Chọn chìa lục giác hoặc mũi lục giác đúng kích thước. Với đầu côn, kiểm tra trước kích thước và độ sâu lỗ côn; với đầu trụ hoặc đầu mo, bảo đảm có đủ không gian để đưa dụng cụ vào ổ lục giác.
4.3. Lắp đặt & sử dụng
Đưa vít vào lỗ ren và vặn mồi bằng tay để kiểm tra ren ăn đúng. Sau đó dùng dụng cụ lục giác phù hợp để siết. Không tiếp tục siết khi có dấu hiệu lệch ren, kẹt ren hoặc dụng cụ không ăn khít với ổ lục giác.
4.4. Kiểm tra sau khi lắp
Kiểm tra đầu vít nằm đúng vị trí thiết kế, mối ghép ổn định và không có hiện tượng trượt đầu lục giác. Với đầu côn, kiểm tra bề mặt đầu vít có nằm đúng độ sâu yêu cầu. Với mối ghép chịu tải hoặc rung động, thực hiện kiểm tra theo yêu cầu kỹ thuật của thiết bị.
5. Những lỗi thường gặp khi sử dụng Lục Giác Chìm
Các lỗi phổ biến gồm chọn sai kiểu đầu, nhầm tiêu chuẩn, chọn sai bước ren hoặc chiều dài, dùng cỡ khóa không phù hợp và siết khi vít chưa ăn ren thẳng. Với đầu côn, không kiểm tra lỗ côn có thể khiến đầu vít nhô lên hoặc chìm quá sâu. Với vít thép cấp bền cao, không nên tự áp dụng lực siết nếu chưa có cơ sở kỹ thuật; với inox, cần lựa chọn theo môi trường thay vì chỉ dựa vào khả năng chống gỉ.
6. Lục Giác Chìm đầu côn có thể thay trực tiếp cho đầu trụ không?
Không. Hai loại có hình học đầu và cách tiếp xúc với bề mặt khác nhau. Đầu côn cần một lỗ vát côn phù hợp để phần đầu nằm chìm, trong khi đầu trụ cần một mặt tỳ phẳng và không được thiết kế để lắp vào lỗ côn. Vì vậy, dù có cùng size ren và chiều dài danh nghĩa, chúng không mặc định thay thế trực tiếp cho nhau. Khi thay model, cần đối chiếu kiểu đầu, tiêu chuẩn, kích thước lắp và yêu cầu của bản vẽ.
