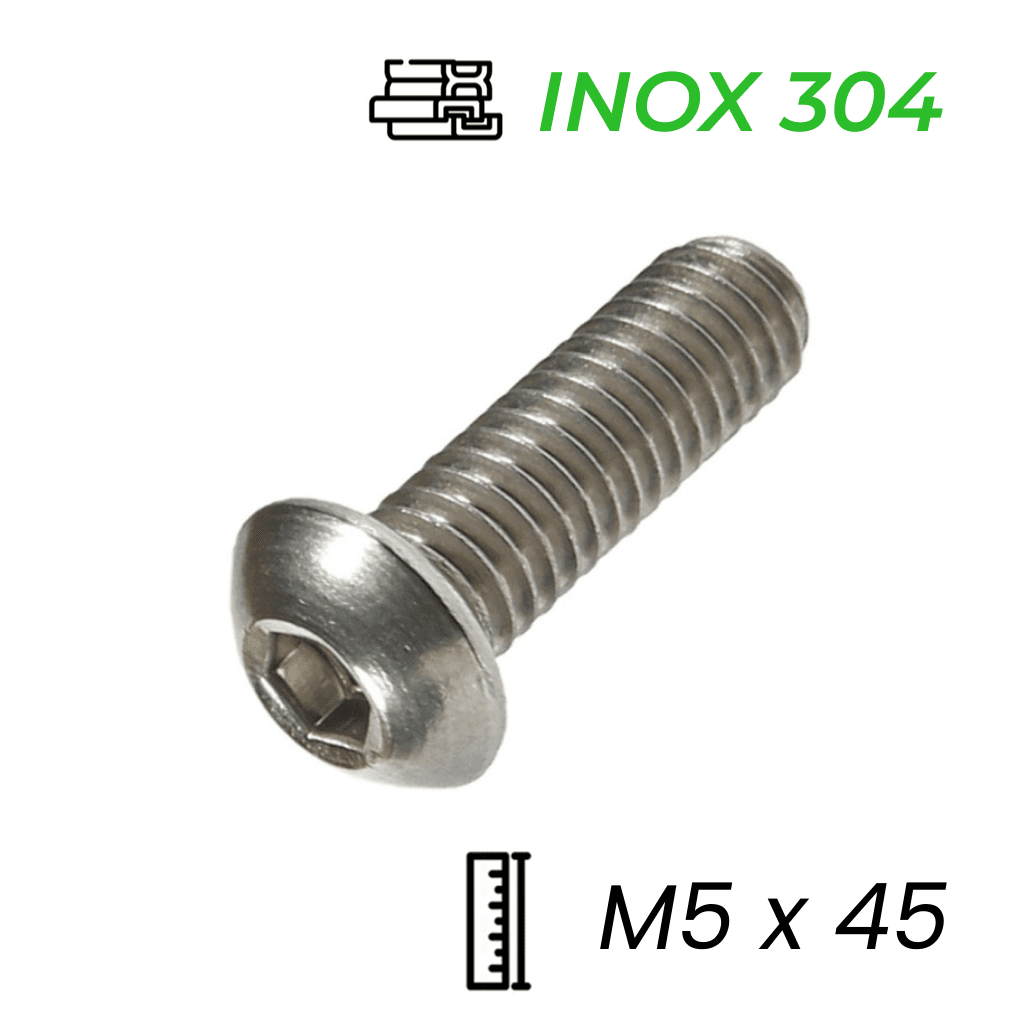

Lục Giác Chìm Mo Inox 304 ISO7380 M5x45

Đánh giá kỹ thuật chi tiết: Vít Lục Giác Chìm Đầu Mo Inox 304 M5x45 (ISO 7380)

Mục Lục Nội Dung

1. 1. Tổng quan về Lục Giác Chìm Mo Inox 304 M5x45
2. 2. Bảng thông số kỹ thuật và kích thước chi tiết
3. 3. Phân tích cấu tạo đầu Mo (Button Head) và thân ren
4. 4. Tìm hiểu tiêu chuẩn ISO 7380 và vật liệu Inox 304
5. 5. Đánh giá độ bền và khả năng chịu tải của size M5
6. 6. So sánh Vít đầu Mo ISO 7380 và đầu Trụ DIN 912
7. 7. Ưu điểm và hạn chế của dòng vít M5x45
8. 8. Ứng dụng thực tế của Vít M5x45 trong kỹ thuật
9. 9. Đặc tính chịu nhiệt và chống ăn mòn hóa học
10. 10. Hướng dẫn lắp đặt và lực xiết an toàn
11. 11. Cách phân biệt Vít Inox 304 thật - giả
12. 12. Cập nhật giá bán và quy cách đóng gói
13. 13. Giải đáp thắc mắc (FAQ) về Lục Giác Chìm Mo M5x45
14. 14. Liên hệ tư vấn kỹ thuật Bulong Mecsu
15. 15. Mẹo hay: Xử lý ốc vít bị trờn đầu giác

1. Tổng quan về Lục Giác Chìm Mo Inox 304 M5x45

Lục Giác Chìm Mo Inox 304 ISO7380 M5x45 là sản phẩm vít máy có kích thước dài ấn tượng trong phân khúc M5. Với chiều dài thân lên tới 45mm và đường kính ren 5mm, loại vít này được thiết kế để kết nối các chi tiết có độ dày lớn, xuyên qua nhiều lớp vật liệu hoặc cần khoảng cách gá lắp sâu mà vẫn giữ được tính thẩm mỹ cao nhờ phần đầu nấm (đầu mo) gọn gàng.

Vật liệu cấu thành là thép không gỉ Inox 304 (SUS304), đảm bảo khả năng hoạt động bền bỉ trong môi trường có độ ẩm cao hoặc tiếp xúc với hóa chất nhẹ. Tuân thủ tiêu chuẩn quốc tế ISO 7380, đầu vít được bo tròn mềm mại, không góc cạnh, mang lại sự an toàn tối đa cho người thao tác và tăng vẻ đẹp hiện đại cho sản phẩm cuối cùng.

2. Bảng thông số kỹ thuật và kích thước chi tiết

Để hỗ trợ việc thiết kế bản vẽ kỹ thuật và lựa chọn vật tư chính xác, kính mời quý khách tham khảo bảng thông số dưới đây:

Ký hiệu: d (Đường kính ren), l (Chiều dài), k (Độ dày đầu), s (Giác lục lăng), dk (Đường kính đầu vít)

3. Phân tích cấu tạo đầu Mo (Button Head) và thân ren

Vít Lục Giác Chìm M5x45 sở hữu thiết kế tối ưu cho các mối ghép sâu:

• Phần mũ vít (Đầu cầu): Đường kính rộng 9.5mm tăng diện tích tiếp xúc, giúp phân tán lực kẹp đều hơn lên bề mặt chi tiết. Chiều cao đầu thấp (2.75mm) giúp vít "ẩn mình" tốt, không gây vướng víu. Lỗ lục giác chìm 3mm nằm chính giữa tâm đầu.
• Phần thân ren: Chiều dài 45mm là điểm đặc biệt của sản phẩm này. Thân vít được tiện ren suốt (full thread), cho phép bạn vặn đai ốc vào bất kỳ vị trí nào trên thân, mang lại sự linh hoạt cực cao khi cần điều chỉnh khoảng cách hoặc kẹp các vật liệu có độ dày khác nhau.

[Image of technical drawing of DIN 933 bolt structure]

4. Tìm hiểu tiêu chuẩn ISO 7380 và vật liệu Inox 304

Những thông số này khẳng định giá trị sử dụng của sản phẩm:

• Tiêu chuẩn ISO 7380: Đây là hệ thống quy chuẩn quốc tế về kích thước hình học cho vít đầu cầu lục giác chìm. Sản phẩm đạt chuẩn ISO 7380 giúp bạn yên tâm về độ chính xác và khả năng lắp lẫn khi thay thế linh kiện cho máy móc nhập khẩu.
• Vật liệu Inox 304 (A2): Thép không gỉ Austenitic với hàm lượng Niken và Crom cao. Nó tạo ra lớp màng thụ động Cr2O3 tự nhiên, bảo vệ vít khỏi sự ăn mòn của không khí ẩm, nước mưa và hóa chất nhẹ, giữ cho mối ghép luôn bền đẹp.

5. Đánh giá độ bền và khả năng chịu tải của size M5

Size M5 mang lại khả năng chịu lực vượt trội so với các dòng vít nhỏ M3, M4.

• Tuy nhiên, với chiều dài lên tới 45mm, tỷ lệ chiều dài/đường kính (L/D) là 9:1. Điều này làm tăng nguy cơ cong thân vít nếu chịu lực nén dọc trục hoặc lực va đập ngang mạnh.
• Khuyến cáo: Vít M5x45 hoạt động tốt nhất trong các ứng dụng chịu lực kéo (tension) hoặc dùng để kẹp giữ các chi tiết tĩnh. Khi lắp đặt, cần đảm bảo lỗ khoan thẳng hàng tuyệt đối để tránh làm cong thân vít.

6. So sánh Vít đầu Mo ISO 7380 và đầu Trụ DIN 912

Lựa chọn loại đầu vít nào phụ thuộc vào không gian và yêu cầu thẩm mỹ:

Kết luận: Chọn ISO 7380 nếu vít nằm lộ thiên và cần tính thẩm mỹ. Chọn DIN 912 nếu vít nằm âm trong lỗ khoan bậc hoặc cần lực siết cực đại.

7. Ưu điểm và hạn chế của dòng vít M5x45

Ưu điểm nổi bật:

• Chiều dài 45mm linh hoạt: Đáp ứng tốt các nhu cầu lắp ghép xuyên qua vật liệu dày, hoặc cần tạo khoảng cách lớn giữa các chi tiết.
• Thẩm mỹ cao: Đầu vít bo tròn tạo vẻ ngoài chuyên nghiệp, không gây cấn tay.
• Ren suốt: Giúp dễ dàng điều chỉnh vị trí đai ốc dọc theo thân vít.

Nhược điểm cần lưu ý:

• Dễ cong thân: Cần cẩn thận khi vận chuyển và lắp đặt.
• Dễ kẹt ren (Galling): Ma sát trên chiều dài 45mm là khá lớn, dễ sinh nhiệt gây kẹt nếu vặn nhanh mà không bôi trơn.

8. Ứng dụng thực tế của Vít M5x45 trong kỹ thuật

Chiều dài 45mm giúp vít M5x45 giải quyết các bài toán lắp ráp khó mà vít ngắn không làm được:

• Gá lắp tủ điện công nghiệp: Dùng để cố định các khí cụ điện lớn (Contactor, Biến tần) vào tấm panel đáy tủ, xuyên qua các lớp cách điện hoặc máng cáp dày.
• Lắp ráp Module Pin Lithium: Kết nối các cell pin lại với nhau thông qua các thanh busbar và tấm ép nhựa, cần vít dài để xuyên qua toàn bộ khối pin.
• Ngành mộc & Nội thất: Liên kết các tấm gỗ dày 30-40mm (ghép 2 tấm 18mm), đầu vít mo nằm lộ thiên tạo điểm nhấn trang trí.
• Hệ thống làm mát (Cooling): Lắp quạt tản nhiệt kèm ống dẫn gió (fan duct) hoặc bộ tản nhiệt nước (radiator) vào vỏ máy tính/thiết bị điện tử.
• Đồ gá (Jig): Dùng làm trục dẫn hướng cho lò xo nén trong các cơ cấu kẹp phôi tự động.

9. Đặc tính chịu nhiệt và chống ăn mòn hóa học

Inox 304 là vật liệu đáng tin cậy cho nhiều điều kiện môi trường:

• Chịu nhiệt độ: Vít hoạt động ổn định trong dải nhiệt rộng, chịu được nhiệt độ cao lên tới ~800°C.
• Chống ăn mòn: Kháng tốt với nước ngọt, độ ẩm không khí. Lưu ý: Trong môi trường biển mặn hoặc hóa chất đậm đặc, Inox 304 có thể bị ăn mòn điểm, nên cân nhắc nâng cấp lên Inox 316.

10. Hướng dẫn lắp đặt và lực xiết an toàn

Tuân thủ quy trình sau để đảm bảo mối ghép bền vững với vít dài:

Chuẩn bị dụng cụ:

• Sử dụng Lục giác 3mm chất lượng cao.
• Bôi trơn: Với vít Inox dài 45mm, nguy cơ "cháy ren" (galling) rất cao do ma sát nhiệt. Nên bôi một chút mỡ bò hoặc sáp nến vào ren trước khi vặn.

Lực xiết khuyến nghị:

• Lực xiết an toàn cho vít M5 Inox khoảng 3.5 N.m - 4.5 N.m.
• Vặn đều tay với tốc độ chậm. Tránh dùng súng bắn vít tốc độ cao ngay từ đầu.

11. Cách phân biệt Vít Inox 304 thật - giả

Cách nhận biết sản phẩm chuẩn chất lượng:

• Quan sát bề mặt: Inox 304 thật có màu sáng hơi đục, vân xước mịn. Hàng mạ thường bóng loáng và có ánh xanh.
• Kiểm tra từ tính: Inox 304 sau khi gia công nguội (dập đầu, cán ren) sẽ nhiễm từ nhẹ (hút nhẹ nam châm). Đây là hiện tượng vật lý bình thường. Tuy nhiên, lực hút sẽ yếu hơn nhiều so với sắt thép.
• Hóa chất: Dùng thuốc thử axit, Inox 304 giữ màu xám/xanh, Inox 201 sẽ đổi màu đỏ gạch.

12. Cập nhật giá bán và quy cách đóng gói

a. Giá bán lẻ tham khảo: 1,419 đ / Cái (Đã bao gồm VAT)

Mức giá phản ánh chi phí vật liệu và độ khó gia công vít dài 45mm. Mecsu có chính sách giá sỉ tốt cho đơn hàng số lượng lớn.

b. Quy cách đóng gói

Đóng gói linh hoạt: Túi 100 cái, Hộp 500 cái hoặc 1.000 cái.

c. Sản phẩm thường mua kèm (Combo)

Bộ lắp ghép hoàn chỉnh thường bao gồm:

• Đai ốc (Tán) Inox 304 M5.
• Long đền phẳng M5 (DIN 125A) bảo vệ bề mặt.
• Long đền vênh M5 chống tự tháo lỏng.
• Lục giác 3mm đầu bi.

MUA NGAY COMBO VÍT INOX M5 CHÍNH HÃNG TẠI MECSU

13. Giải đáp thắc mắc (FAQ) về Lục Giác Chìm Mo M5x45

a. Vít dài 45mm là tính cả đầu hay chỉ thân?

Đối với vít đầu mo (ISO 7380), chiều dài 45mm chỉ tính phần thân ren. Tổng chiều dài thực tế của vít = 45mm (thân) + 2.75mm (đầu) = 47.75mm.

b. Tôi có thể cắt ngắn vít này nếu nó quá dài không?

Được. Vì là ren suốt, bạn có thể dùng cưa sắt hoặc kìm cắt bu lông để thu ngắn vít về kích thước mong muốn. Lưu ý dũa lại đầu ren sau khi cắt để đai ốc có thể vặn vào dễ dàng.

c. Tại sao dùng lục giác 3mm vặn vít M5x45 hay bị tuôn?

Do vít dài, ma sát lớn cần lực vặn mạnh, trong khi lỗ lục giác 3mm khá nhỏ. Nếu lục giác bị mòn hoặc không cắm sâu hết cỡ, rất dễ bị trượt. Hãy dùng lục giác xịn và ấn chặt tay khi vặn.

14. Liên hệ tư vấn kỹ thuật Bulong Mecsu

Chúng tôi luôn sẵn sàng hỗ trợ bạn tìm kiếm giải pháp linh kiện tối ưu nhất.

Địa chỉ: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Hotline: 1800 8137
Email: [email protected]
Website: mecsu.vn

15. Mẹo hay: Xử lý ốc vít bị trờn đầu giác

Nếu lỗ lục giác 3mm bị toét do siết quá lực:

• Dùng dây thun: Chèn một sợi dây thun bản to vào lỗ ốc, ấn mạnh lục giác vào và vặn từ từ để tăng ma sát.
• Dùng đầu vít sao (Torx): Đóng nhẹ một đầu vít sao cỡ T20 vào lỗ bị toét để tạo rãnh mới rồi vặn ra.
• Dùng kìm chết: Vì đầu vít M5 rộng 9.5mm, bạn có thể kẹp kìm chết vào mép ngoài của đầu nấm và xoay ngược chiều kim đồng hồ để tháo ra.

Nội dung thực hiện: Phòng Kỹ Thuật Mecsu

Lưu ý: Hình ảnh trong bài viết mang tính chất minh họa. Sản phẩm thực tế đảm bảo đúng thông số kỹ thuật được công bố trong bảng dữ liệu.
