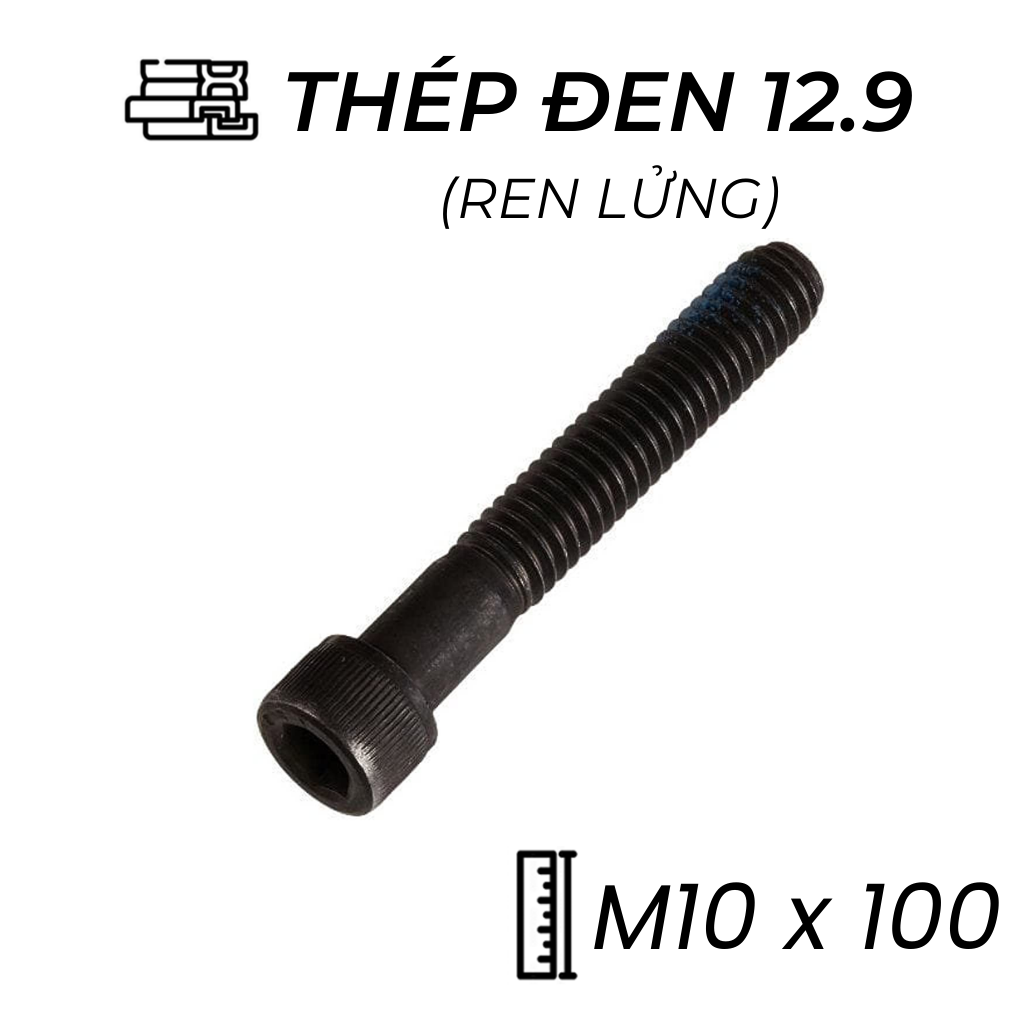

Lục Giác Chìm Đầu Trụ Thép Đen 12.9 DIN912 M10x100 Ren Lửng

Thông tin CHUYÊN SÂU về Lục Giác Chìm Đầu Trụ Thép Đen 12.9 DIN912 M10x100 Ren Lửng

1. Lục Giác Chìm 12.9 DIN912 M10x100 Là Gì? – Giải Thích Chuyên Sâu

Lục giác chìm đầu trụ (Socket Head Cap Screw) là loại bulong có phần đầu hình trụ tròn, bên trong được dập một lỗ lục giác 6 cạnh để sử dụng chìa lục giác (lục lăng) hoặc đầu vít lục giác để vặn siết.

Mã sản phẩm M10x100 DIN 912 cấp bền 12.9 là đại diện tiêu biểu cho dòng linh kiện chịu tải cực cao. Trong đó: M10 là đường kính ren (10mm); 100 là chiều dài thân (100mm); DIN 912 là tiêu chuẩn cơ khí của Đức cho bu lông lục giác chìm đầu trụ; và 12.9 là cấp bền cao nhất trong các loại bu lông thép carbon thông dụng. Thuật ngữ "Ren lửng" chỉ ra rằng bu lông này chỉ có ren ở phần ngọn, phần thân sát đầu trụ là thân trơn, giúp tăng cường khả năng chịu lực cắt tại các vị trí lắp ghép quan trọng.

Với bề mặt màu đen đặc trưng từ quá trình nhuộm đen (Black Oxide), bu lông 12.9 M10x100 là "xương sống" cho các bệ máy công cụ, hệ thống xy lanh thủy lực và khuôn mẫu yêu cầu lực siết và độ an toàn tuyệt đối.

2. Thông Số Kỹ Thuật Chi Tiết Của Bulong M10x100 Cấp Bền 12.9

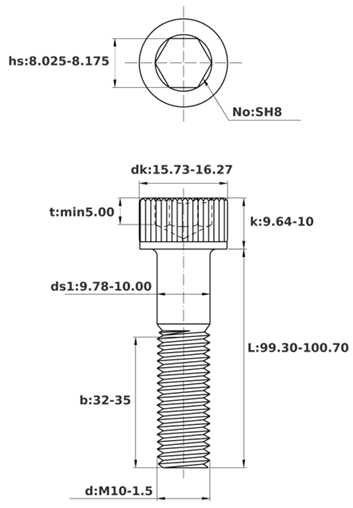

3. Cấu Tạo Chi Tiết Bulong Lục Giác Chìm Đầu Trụ Ren Lửng

Vật tư liên kết 12.9 DIN 912 được cấu thành từ các thành phần hình học chính xác cao:

• Đầu trụ (Head): Hình trụ tròn đồng tâm với thân. Phía trên có dập lỗ lục giác 8mm sâu và chuẩn xác, cho phép truyền lực xoắn cực lớn mà không làm hỏng lỗ. Mặt đỉnh đầu thường được vát mép nhẹ.
• Thân trơn (Shank): Chiều dài 100mm được chia làm hai phần. Phần sát đầu là thân trơn (không ren) có đường kính chuẩn 10mm. Đây là phần chịu lực cắt (Shear force) chính.
• Phần ren (Threaded part): Nằm ở ngọn bu lông (thường dài khoảng 32mm cho size M10x100). Ren được cán (không phải tiện) để giữ nguyên cấu trúc thớ thép, giúp ren cực khỏe, không bị đứt chân ren khi siết lực lớn.
• Ký hiệu cấp bền: Trên mặt đầu bu lông luôn có dập nổi số "12.9" và logo thương hiệu nhà sản xuất.

4. Phân Tích Chuyên Sâu: Cấp Bền 12.9 và Lợi Thế Của "Ren Lửng"

Hiểu rõ ý nghĩa của con số 12.9 và thiết kế ren lửng sẽ giúp kỹ sư tránh được những sai lầm chết người trong tính toán kết cấu.

Cấp bền 12.9 - Đỉnh cao sức mạnh thép:

• Giới hạn bền kéo ($R_m$): Con số 12 đầu tiên nhân với 100 bằng $1200\text{ MPa}$ ($1200\text{ N/mm}^2$). Đây là lực kéo tối đa mà bu lông có thể chịu được trước khi bị đứt.
• Giới hạn chảy ($R_e$): Lấy số 0.9 nhân với 1200 bằng $1080\text{ MPa}$. Đây là ngưỡng lực mà nếu vượt qua, bu lông sẽ bị biến dạng dẻo (giãn ra và không co lại được nữa).
• Sức mạnh này cao gấp 1.5 lần so với bu lông 8.8 thông thường, cho phép thu nhỏ kích thước bu lông trong thiết kế mà vẫn đảm bảo an toàn.

Tại sao lại dùng "Ren lửng" (Partial Thread)?

• Khi bu lông dùng để liên kết hai tấm thép chịu lực đẩy ngang (lực cắt), phần ren là điểm yếu nhất vì tiết diện thép tại rãnh ren nhỏ hơn thân.
• Thiết kế ren lửng cho phép phần thân trơn (đường kính đủ 10mm) nằm đúng ngay vị trí mặt phân cách giữa hai tấm thép. Điều này giúp mối ghép cứng vững hơn, chống rung lắc và triệt tiêu nguy cơ bu lông bị "chặt đứt" ngang thân.

5. Ưu và Nhược Điểm Của Bulong Thép Đen 12.9 M10

Ưu điểm nổi bật:

• Khả năng chịu siết cực cao: Cho phép dùng súng bắn bu lông hoặc cần siết lực lớn để ép chặt các chi tiết máy, chống tự tháo do rung động.
• Đầu trụ gọn gàng: Có thể lắp đặt chìm vào trong lỗ khoét (counterbore), giúp bề mặt máy móc phẳng phiu, thẩm mỹ.
• Độ chính xác kích thước: Tuân thủ DIN 912 giúp việc thay thế, bảo trì cực kỳ dễ dàng trên toàn thế giới.
• Chống mỏi tốt: Thép hợp kim SCM435 giúp bu lông làm việc bền bỉ dưới tải trọng lặp đi lặp lại.

Nhược điểm cần lưu ý:

• Dễ rỉ sét: Lớp nhuộm đen chỉ có tác dụng thẩm mỹ và chống gỉ nhẹ. Nếu làm việc trong môi trường ẩm ướt hoặc hóa chất, bu lông sẽ rỉ sét rất nhanh. (Phải bôi mỡ bảo vệ thường xuyên).
• Tính giòn: Thép 12.9 rất cứng nên cũng có độ giòn cao hơn 8.8. Nếu siết quá lực vượt ngưỡng chảy, bu lông có thể gãy đột ngột mà không có dấu hiệu giãn dài cảnh báo rõ rệt.
• Yêu cầu dụng cụ chuẩn: Lỗ lục giác chìm 8mm cần chìa lục giác xịn, nếu dùng chìa rẻ tiền bị lỏng sẽ gây tuôn (tròn) lỗ lục giác.

6. Ứng Dụng Thực Tế Trong Cơ Khí Nặng & Khuôn Mẫu

Tại TP. Hồ Chí Minh và các KCN trọng điểm, Bulong 12.9 M10x100 ren lửng là linh kiện không thể thiếu trong:

• Ngành khuôn mẫu: Bắt các tấm khuôn (plate), định vị các chi tiết trong khuôn ép nhựa, khuôn dập kim loại chịu áp lực lớn.
• Máy móc công cụ: Lắp ráp bàn máy CNC, trục máy tiện, máy phay, nơi yêu cầu độ cứng vững và chính xác micrometer.
• Thiết bị thủy lực & khí nén: Siết các nắp chặn xy lanh, mặt bích bơm thủy lực áp suất cao.
• Động cơ & Truyền động: Bắt các cụm chi tiết máy phát điện, hộp số công nghiệp chịu rung động mạnh.

7. Hướng Dẫn Thi Công Lắp Đặt Và Lực Siết Tiêu Chuẩn

Việc siết bu lông 12.9 cần sự chính xác để phát huy tối đa sức mạnh vật liệu:

• Bước 1: Vệ sinh lỗ ren. Đảm bảo lỗ ren (lỗ cái) sạch bụi và dầu mỡ cũ.
• Bước 2: Kiểm tra độ đồng tâm. Vì đây là ren lửng, lỗ xỏ qua tấm thép đầu tiên phải là lỗ trơn phi 10.5mm đến 11mm để phần thân trơn chui lọt dễ dàng.
• Bước 3: Vặn mồi bằng tay. Luôn vặn bu lông vào ít nhất 3-4 vòng bằng tay để chắc chắn không bị lệch ren.
• Bước 4: Siết lực (Torque). Sử dụng chìa lục giác 8mm kết hợp cần siết lực. Đối với M10 cấp bền 12.9, momen xoắn khuyến cáo tối đa khoảng 75 - 80 Nm (khi không có mỡ bôi trơn). Tuyệt đối không siết "cố" bằng ống tuýp nối dài cán.

8. Cách Nhận Biết Bulong 12.9 Chuẩn – Lời Khuyên Từ Chuyên Gia Mecsu

Sử dụng bu lông 12.9 giả mác thép có thể dẫn đến gãy bu lông và phá hủy toàn bộ dàn khuôn đắt tiền.

a. Dấu hiệu bulong DIN 912 12.9 chính hãng:

• Ký hiệu sắc nét: Số "12.9" và logo hãng được dập nổi cực kỳ tinh xảo trên đầu. Nét chữ rõ ràng, không bị méo mó.
• Lỗ lục giác chuẩn khít: Đưa chìa lục giác 8mm vào cảm giác rất khít, không có độ rơ lỏng. Các cạnh lục giác bên trong phẳng và sắc cạnh.
• Bề mặt nhuộm đen đồng nhất: Màu đen sẫm, láng mịn, không có vệt rỉ sét vàng ngay khi mới khui hộp.
• Chứng từ CO/CQ: Hàng chính hãng từ nhà cung cấp uy tín luôn có chứng chỉ xuất xưởng đi kèm.

b. Nguy cơ từ bulong thép đen kém chất lượng:

• Bu lông làm từ thép phế liệu tái chế, độ cứng không đều. Khi siết mạnh dễ bị tuôn ren hoặc nổ đầu lục giác.
• Ren bị lỗi, khi vặn tán vào cảm giác sượng, rít.
• Lớp nhuộm đen nham nhở, có mùi hóa chất nồng nặc do quy trình xử lý cẩu thả.

Kinh nghiệm từ kỹ sư Mecsu: "Để test nhanh cấp bền 12.9, thợ máy thường dùng dũa sắt quẹt nhẹ vào thân bu lông. Nếu dũa trượt đi không ăn sâu vào phôi thép thì đó là thép tôi cứng đạt chuẩn. Nếu dũa ăn sâu dễ dàng, khả năng cao đó là bu lông sắt non giả 12.9."

9. Giá Bán & Gợi Ý Mua Bulong M10x100 12.9 Tại TP.HCM

a. Giá Bulong Lục Giác Chìm 12.9 M10x100

Sản phẩm thường được đóng gói theo hộp (50 - 100 con) hoặc bán lẻ theo yêu cầu của gara, xưởng máy.

Giá tham khảo: 4.155 đ / Cái

b. Mua Bulong 12.9 M10x100 ở đâu uy tín tại TP.HCM?

Mecsu là sàn thương mại điện tử linh kiện cơ khí hàng đầu, cung cấp giải pháp liên kết chịu lực chuẩn kỹ thuật tại TP.HCM:

• 100% chuẩn cấp bền 12.9: Cam kết đúng mác thép hợp kim tôi cứng, nói không với hàng thiếu mác.
• Kho hàng sẵn có: Đầy đủ các quy cách ren suốt, ren lửng từ M3 đến M36.
• Hỗ trợ kỹ thuật: Kỹ sư bán hàng sẵn sàng tư vấn về lực siết và bóc tách bản vẽ DIN 912.
• Giao hàng nhanh: Hỗ trợ giao hỏa tốc cho các nhà máy tại các khu công nghệ cao SHTP, Tân Thuận...

10. FAQ về Lục Giác Chìm Đầu Trụ M10

• Hỏi: Tại sao bu lông M10x100 của tôi chỉ có một đoạn ren ngắn ở đầu? Có phải hàng lỗi không?
  Đáp: Hoàn toàn không lỗi. Đây chính là thiết kế "Ren lửng". Theo tiêu chuẩn DIN 912, các bu lông có chiều dài lớn (như 100mm) thường chỉ để đoạn ren đủ dài để bắt tán (khoảng 32mm cho M10), phần còn lại là thân trơn để chịu lực cắt tốt hơn.
• Hỏi: Tôi dùng chìa lục giác 10mm vặn bu lông M10 này được không?
  Đáp: Không được. Theo tiêu chuẩn cơ khí, bu lông lục giác chìm M10 sử dụng chìa lục giác (lục lăng) size 8mm. Bạn cần dùng đúng cỡ để không làm tròn lỗ.
• Hỏi: Bu lông thép đen này để ngoài trời mưa có sao không?
  Đáp: Sẽ rỉ sét rất nhanh. Nếu bạn dùng cho cổng sắt hoặc thiết bị ngoài trời, hãy nâng cấp lên **Bulong lục giác chìm Inox 304** hoặc **Thép mạ kẽm nhúng nóng**. Thép đen chỉ nên dùng trong môi trường ngập dầu mỡ hoặc trong nhà khô ráo.

11. Liên Hệ và Hỗ Trợ Tư Vấn Vật Tư Liên Kết Chịu Lực

Bạn đang thiết kế hệ thống giàn máy hay bệ móng động cơ và cần tính toán số lượng bu lông 12.9? Hãy để đội ngũ chuyên gia của Mecsu đồng hành cùng bạn.

Địa chỉ: B28/I - B29/I Đường số 2B, Bình Hưng Hòa B, Bình Tân, TP.HCM

Đường dây nóng: 1800 8137

Email: [email protected]

Trang web: mecsu.vn

13. Thông Tin Bổ Sung & Kinh Nghiệm Thực Tế Từ Mecsu

a. Kinh Nghiệm Thực Tế & Câu Chuyện Thành Công

Sức mạnh của Bulong lục giác chìm 12.9 DIN 912 M10x100 đã được khẳng định trong nhiều dự án bảo trì máy móc:

• Bảo trì Máy Ép Thủy Lực tại KCN Tân Bình: Một xưởng gia công từng gặp sự cố bu lông 8.8 bị đứt ngang thân do lực phản hồi của xy lanh quá lớn. Sau khi chuyển sang sử dụng bu lông 12.9 ren lửng của Mecsu, hệ thống máy đã chạy ổn định hơn 2 năm mà không có bất kỳ điểm neo nào bị hư hại, giúp nhà máy tránh được những đợt dừng máy tốn kém.
• Lắp ráp khuôn dập linh kiện ô tô: Khách hàng tại SHTP Quận 9 đã sử dụng bu lông 12.9 M10 của Mecsu để cố định các khối thép dập cường độ cao. Độ chính xác của đầu trụ giúp bu lông nằm phẳng tuyệt đối trong lỗ khoét, đảm bảo khuôn vận hành êm ái ở tốc độ cao.

b. Trích Dẫn Chuyên Gia

“Nhiều anh em thợ thường lầm tưởng cứ siết bu lông thật chặt là an toàn. Thực tế, với bu lông cấp bền cao như 12.9, việc siết quá ngưỡng chảy sẽ làm hỏng cấu trúc thép. Bí quyết của một mối ghép bền vững nằm ở việc chọn đúng thiết kế 'Ren lửng' cho các vị trí chịu lực cắt và luôn sử dụng cần siết lực Nm để đưa bu lông về đúng dải làm việc tối ưu nhất. 12.9 không chỉ là thép, nó là sự cam kết về độ tin cậy cơ khí.”
— Kỹ sư Kết cấu & Máy công cụ Mecsu (TP. Hồ Chí Minh) - Với hơn 15 năm kinh nghiệm lắp ráp dây chuyền sản xuất tự động.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Mecsu - Tự hào mang lại các giải pháp vật tư liên kết thép cường độ cao chuẩn quốc tế, giúp nền công nghiệp chế tạo Việt Nam ngày càng vững chắc.

(Khám phá thêm các hệ bu lông lục giác chìm đầu bằng, đầu dù và các cấp bền 8.8, 10.9 tại Website Mecsu)
