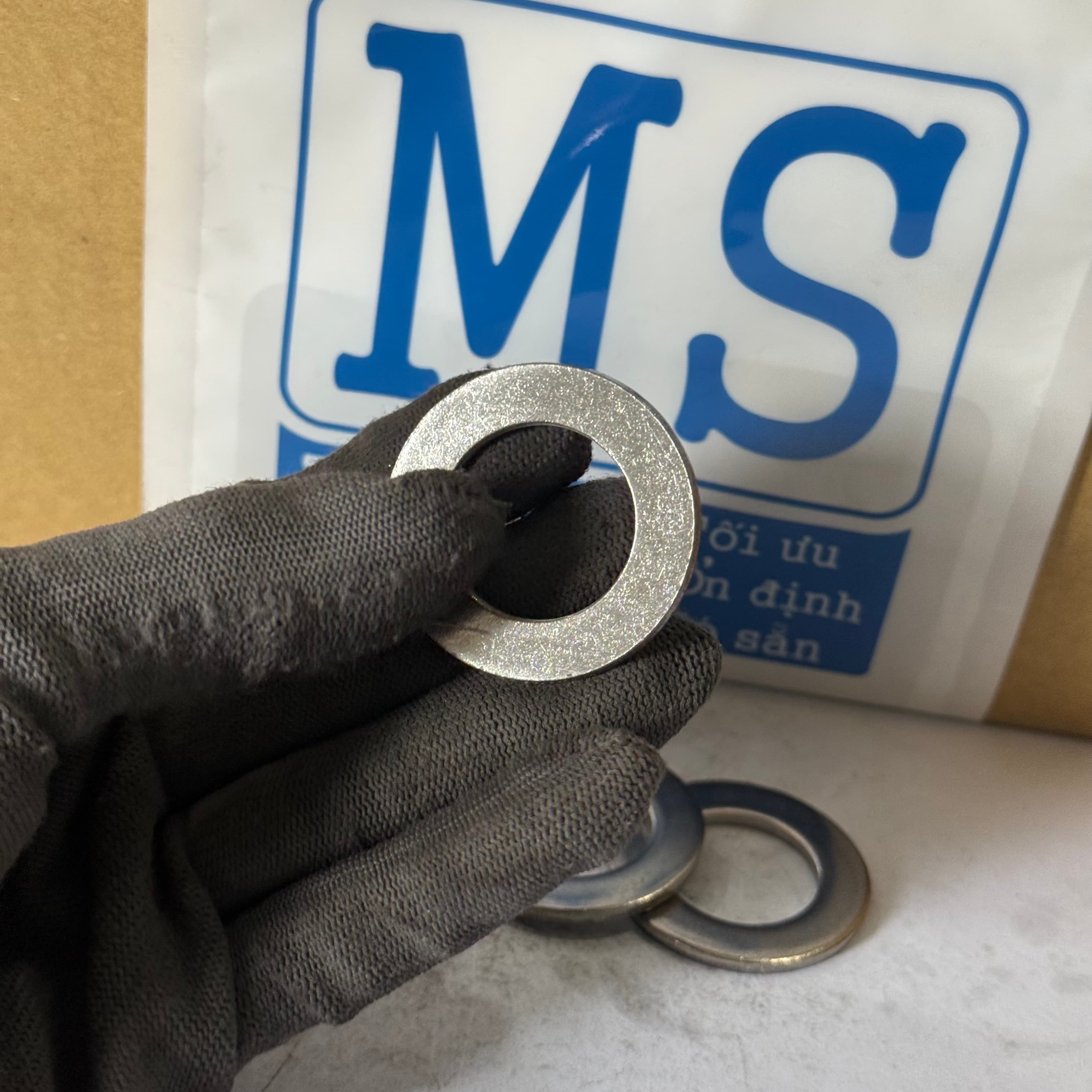

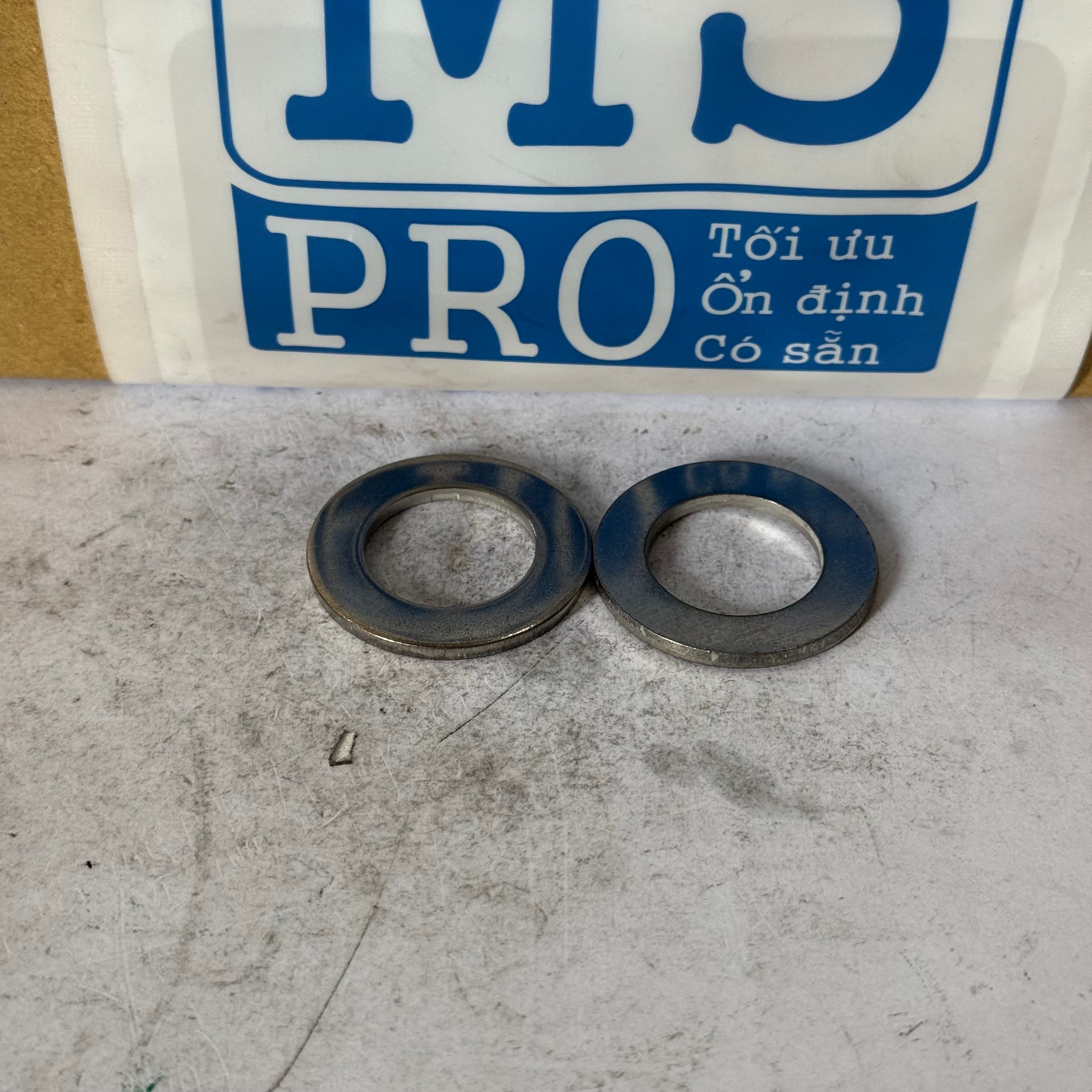

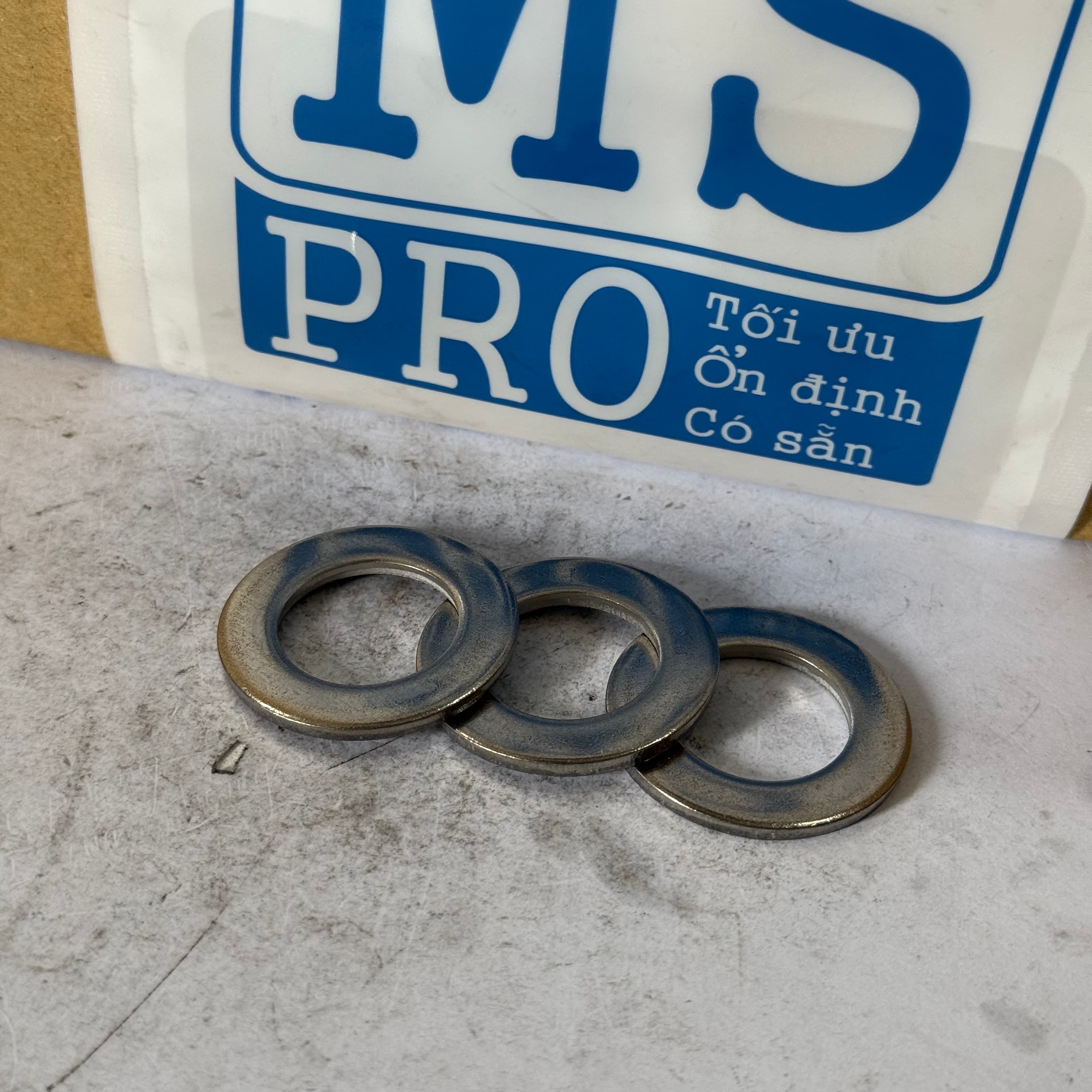

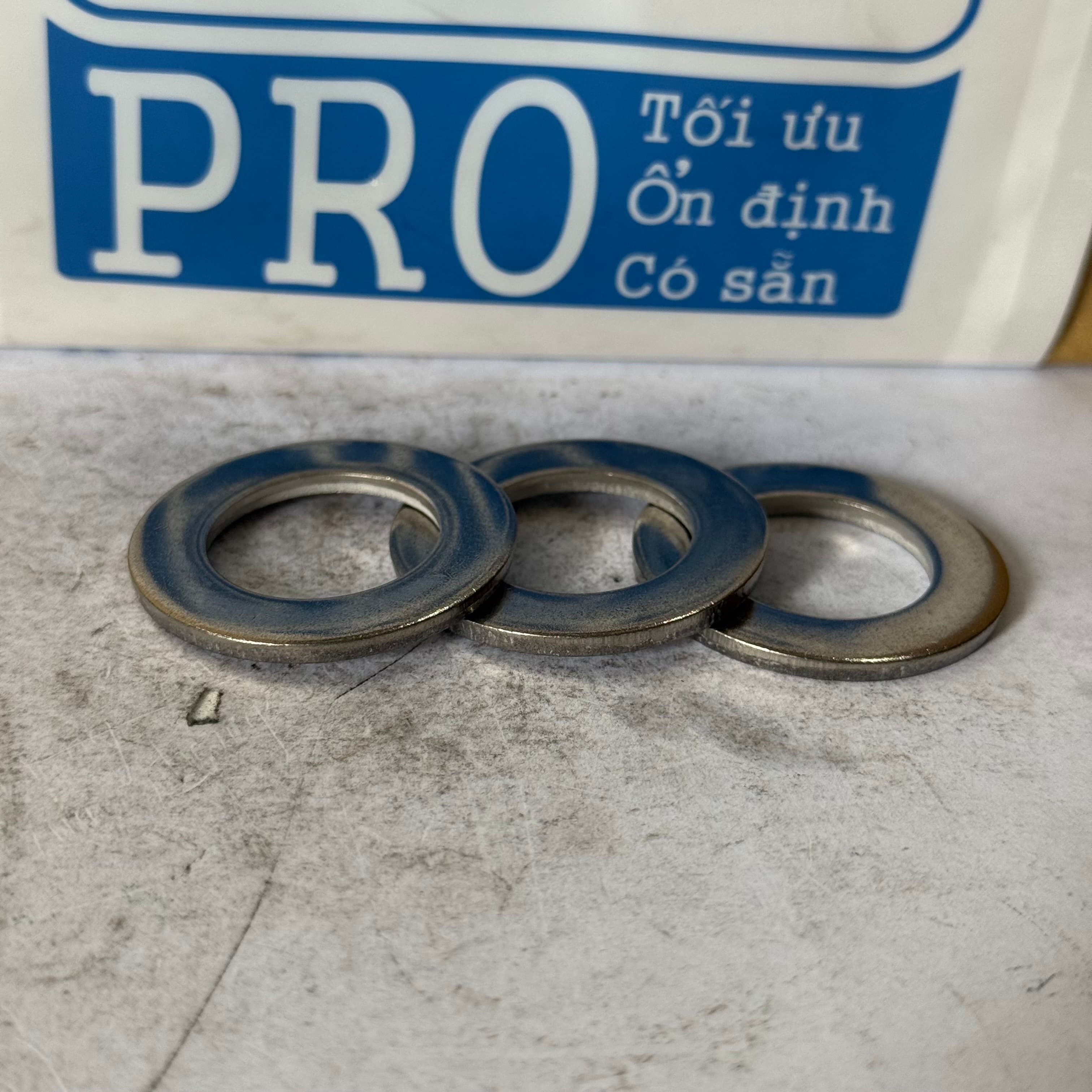

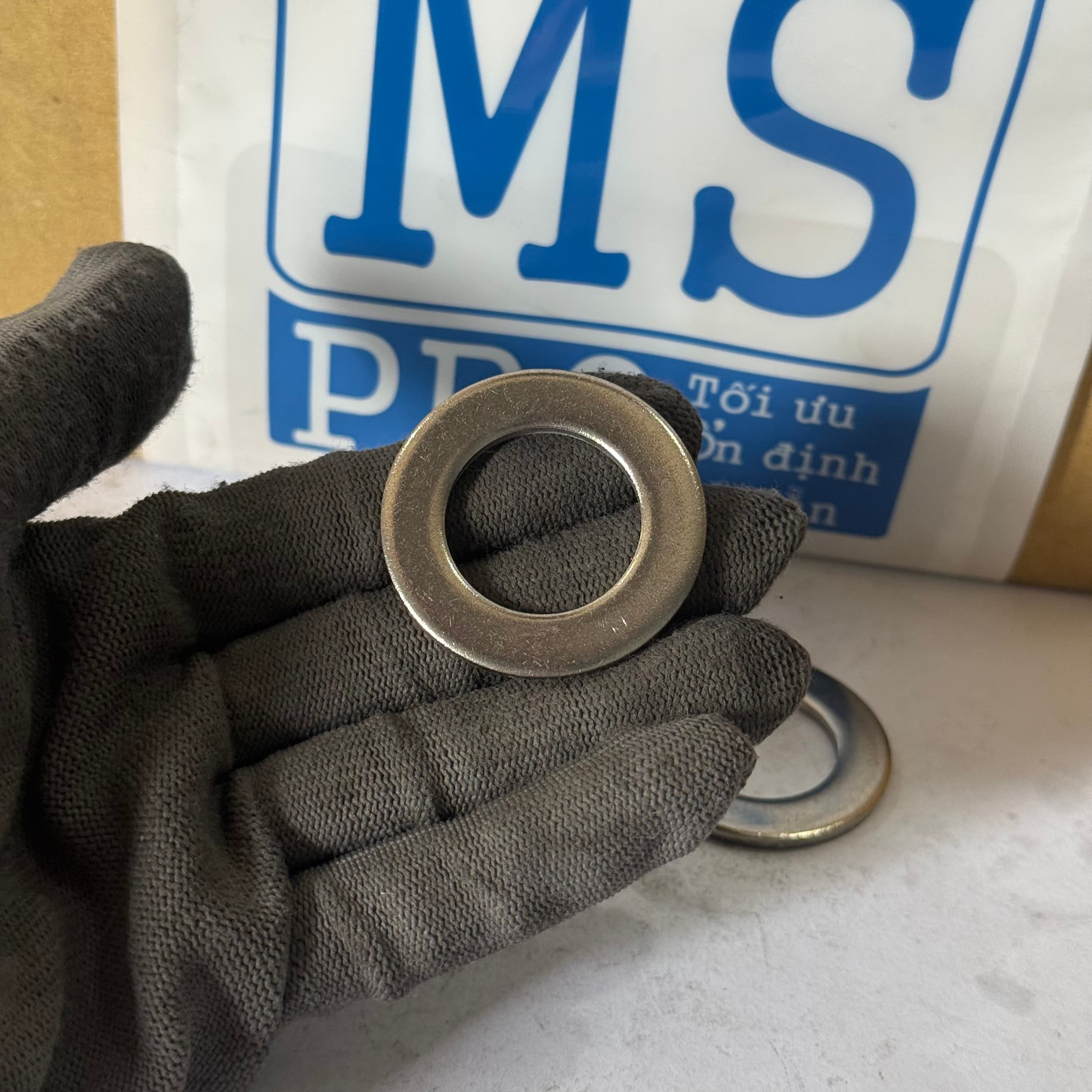

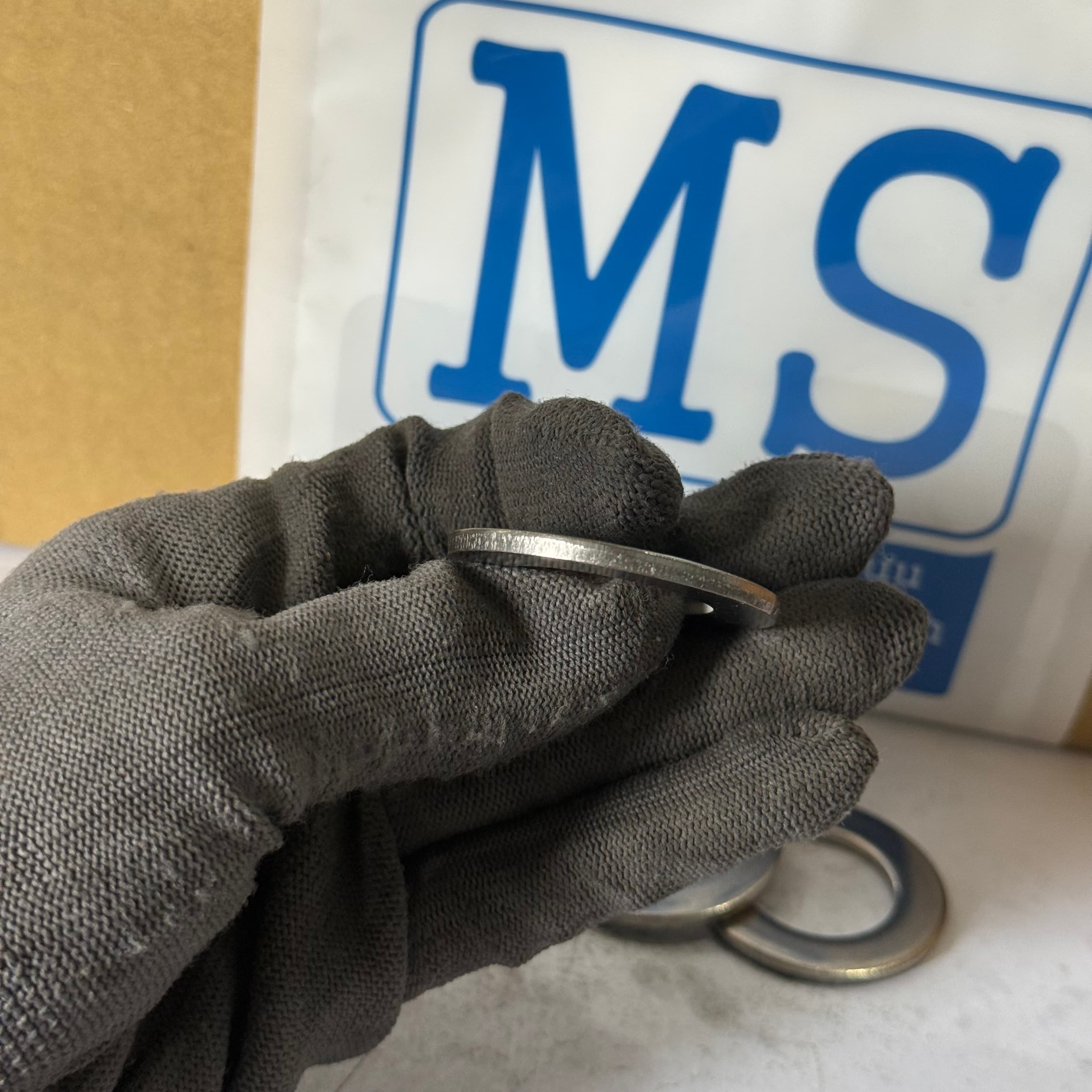

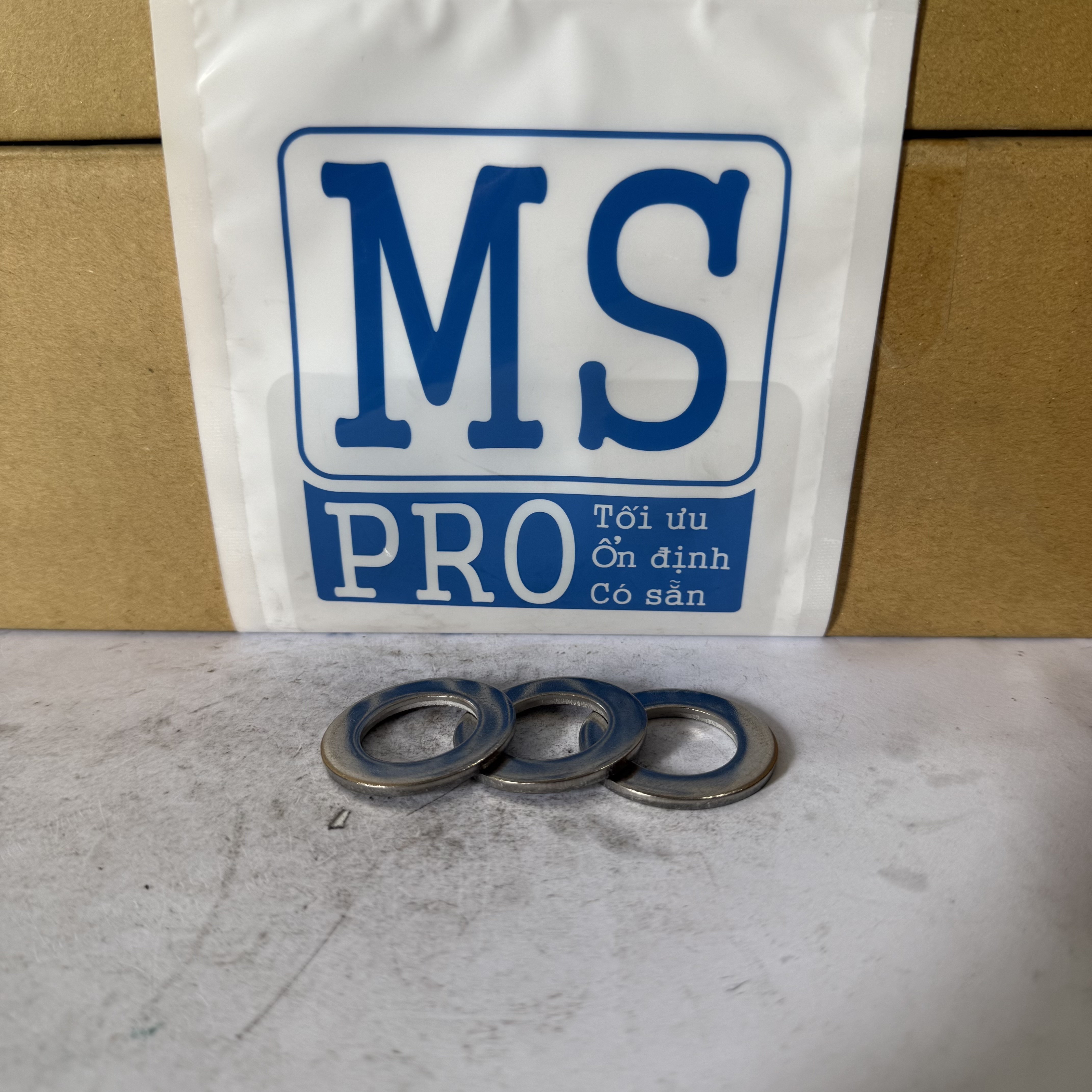

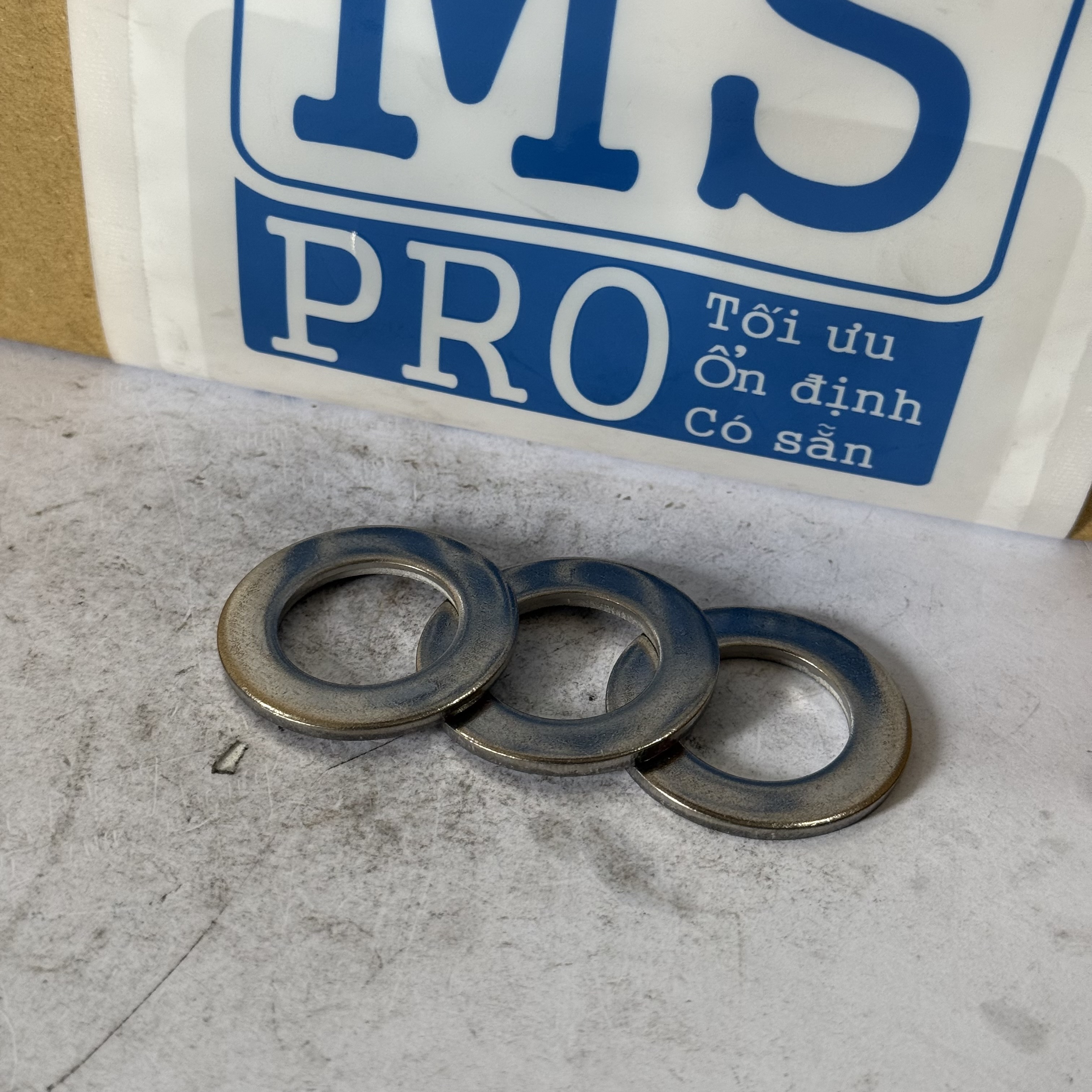

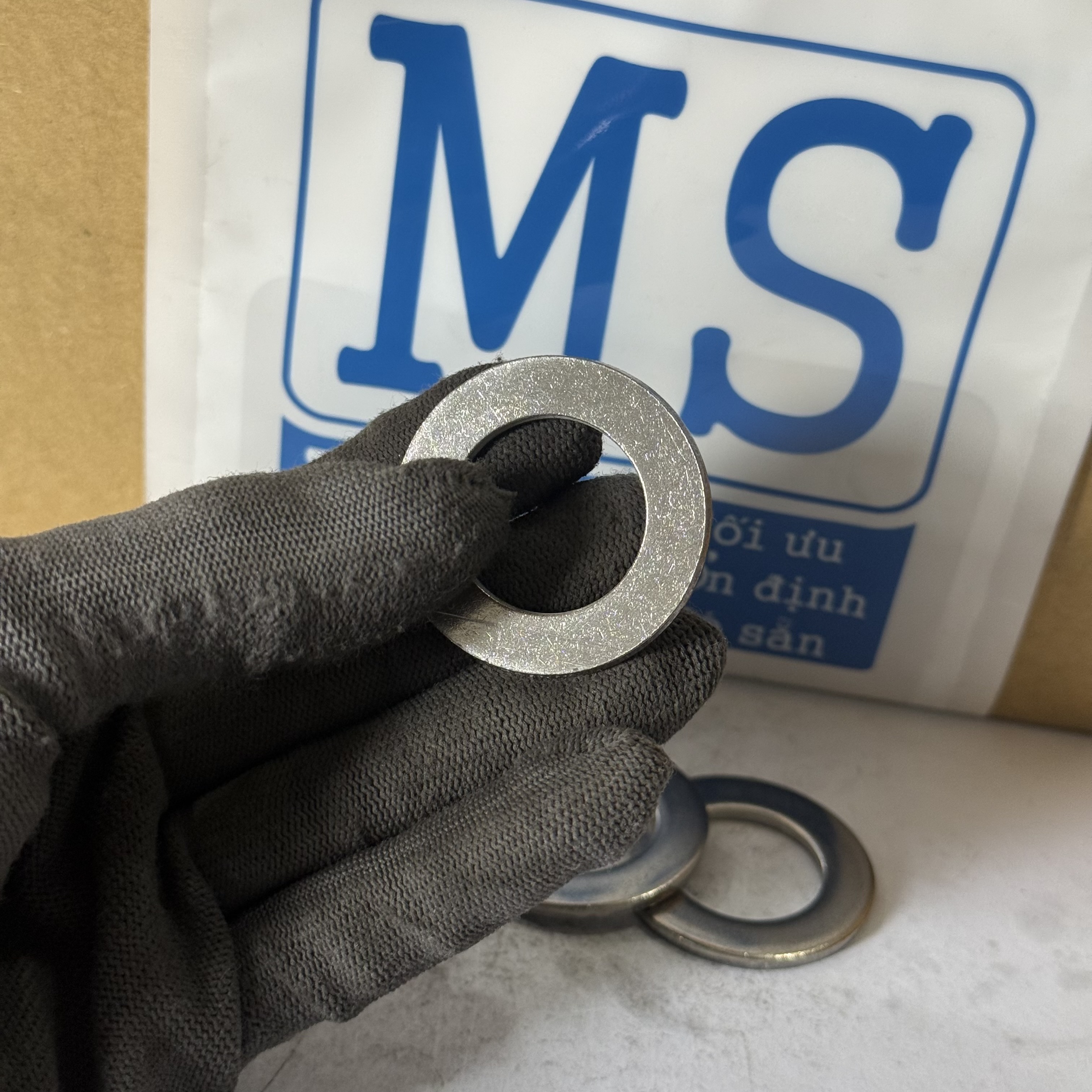

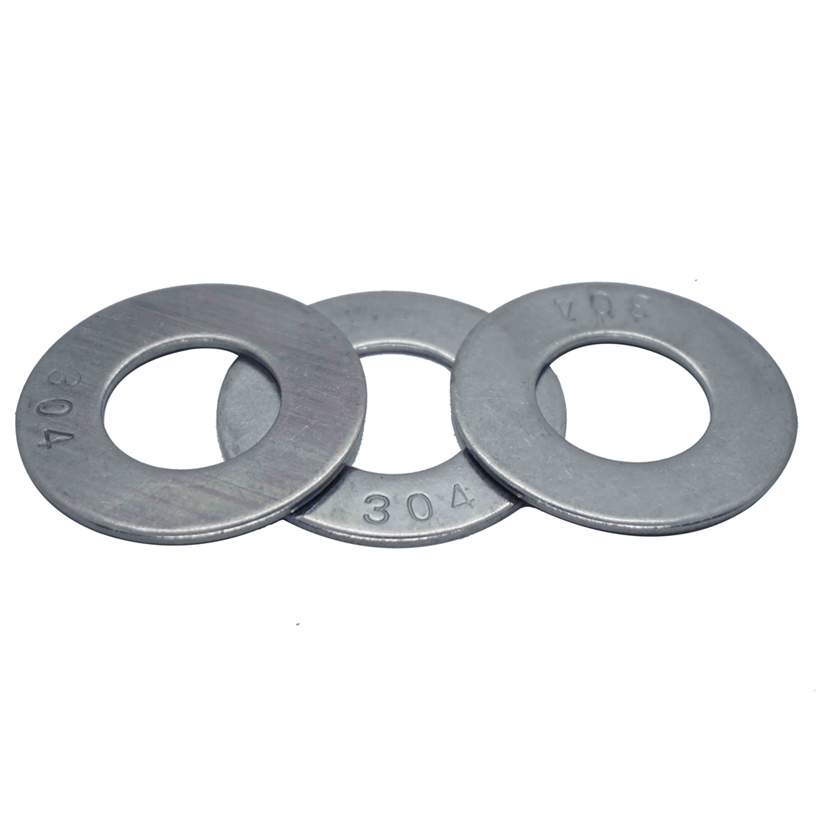

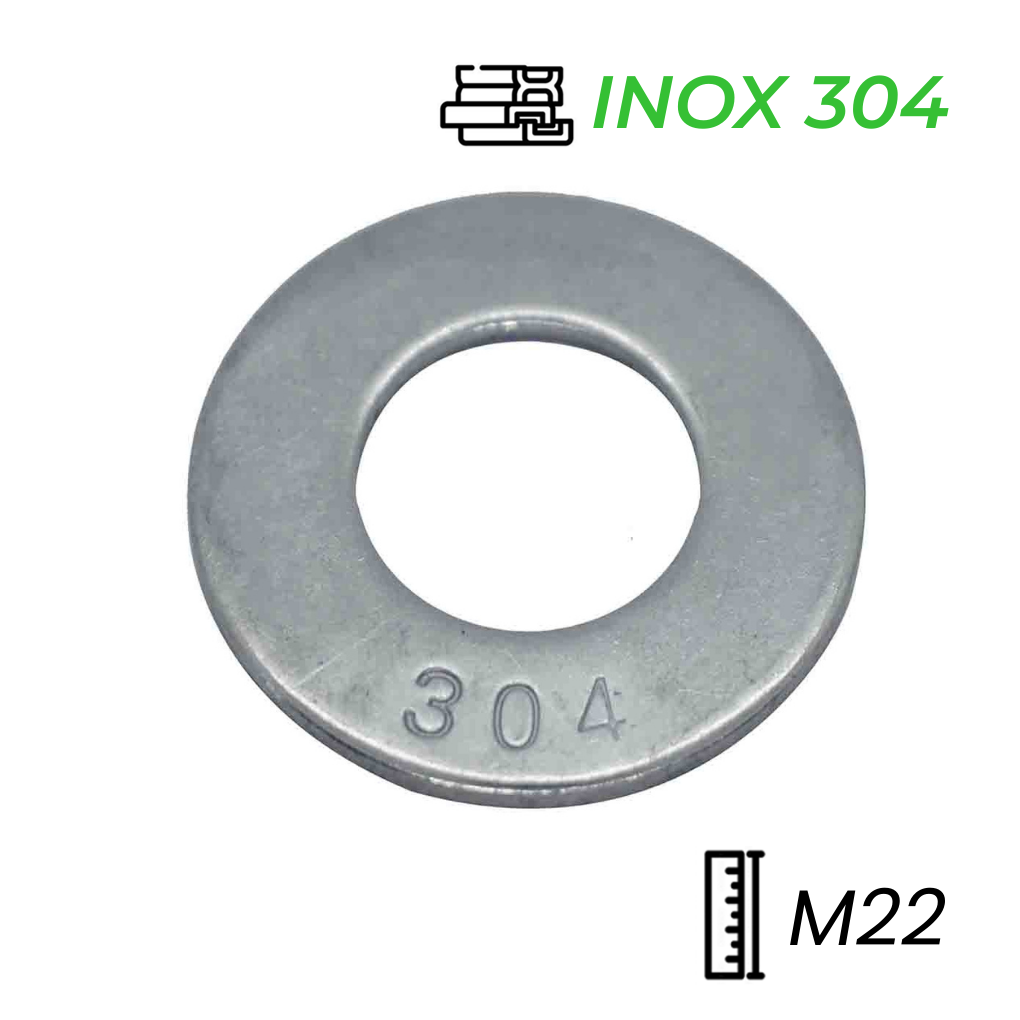

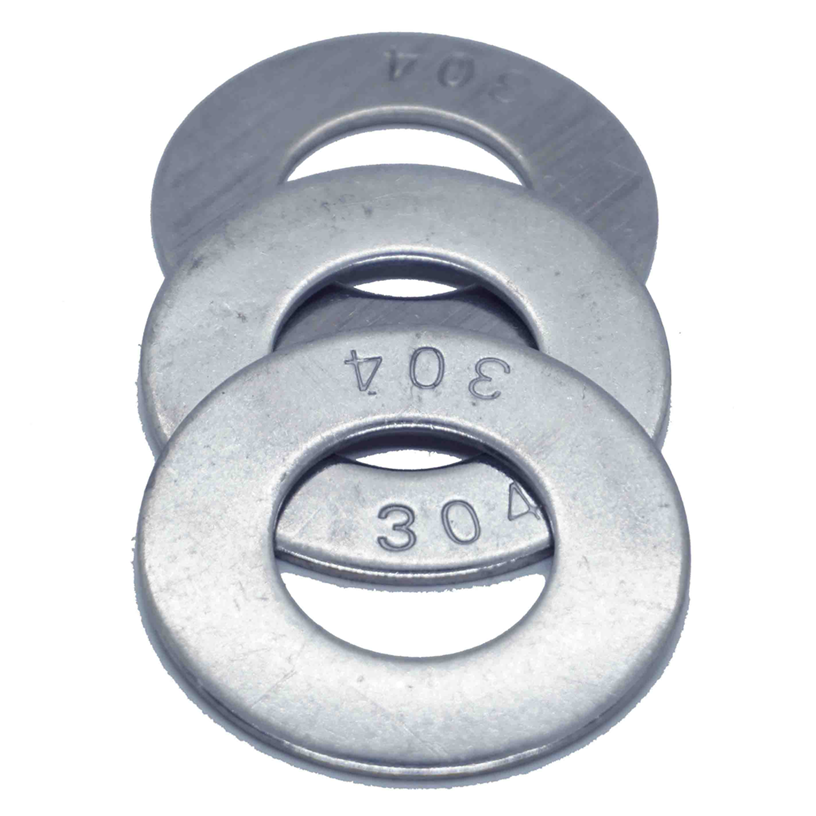

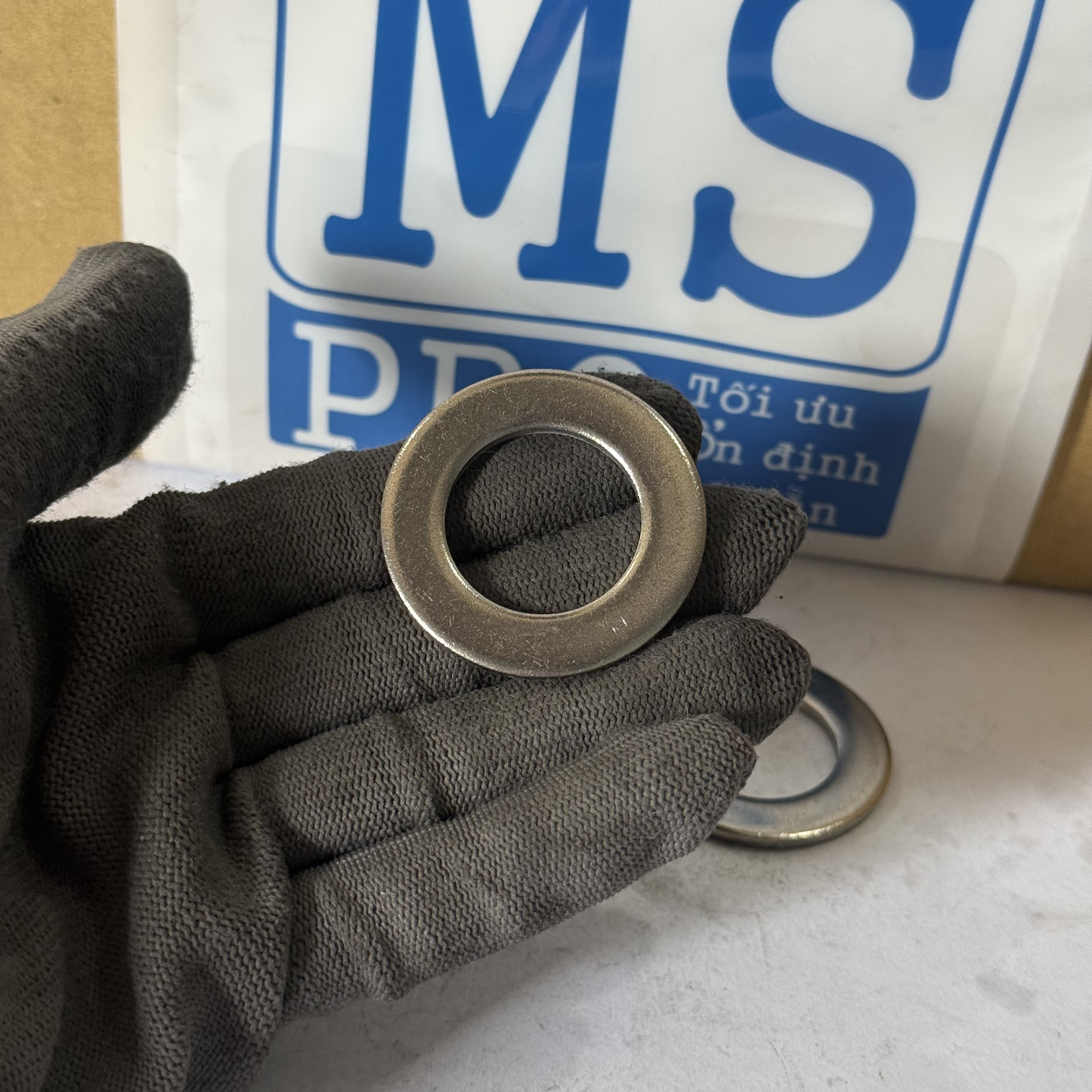

1. Tổng quan về Lông Đền Phẳng Inox 304 DIN125 M22

Lông Đền Phẳng Inox 304 DIN125 M22 (Plain Washers / Flat Washers M22 Stainless Steel) hay còn gọi là vòng đệm phẳng Inox M22, là chi tiết lót cơ khí phụ trợ trung gian không thể thiếu trong các mối liên kết bu lông và đai ốc cỡ lớn. Linh kiện này được đặt chèn giữa mặt hông mũ đai ốc hoặc đầu bu lông và bề mặt kết cấu tấm bản mã kẹp, đóng vai trò bảo vệ bề mặt chi tiết máy khỏi bị trầy xước, đồng thời phân bổ đều ứng suất siết kẹp trên diện tích rộng hơn.

Sản phẩm được gia công dập nguội chính xác cao tuân thủ nghiêm ngặt theo tiêu chuẩn công nghiệp Đức DIN 125 (Dạng A - Không vát cạnh), tương đương với tiêu chuẩn quốc tế ISO 7089. Việc sử dụng nguồn phôi thép không gỉ mác SUS 304 thượng hạng giúp sản phẩm đạt được độ phẳng dung sai lý tưởng, độ sáng bóng thẩm mỹ tự nhiên dải dài và khả năng kháng ăn mòn hóa học, chống rỉ sét điểm xuất sắc trong nhiều điều kiện thời tiết khắc nghiệt ngoài trời.

2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết

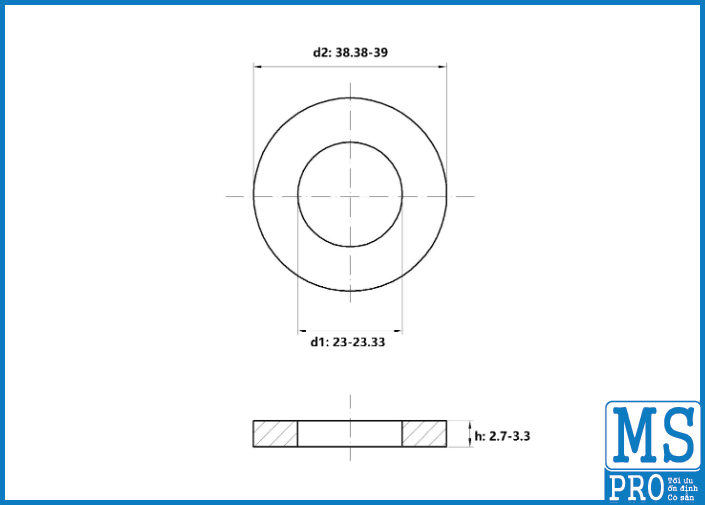

3. Cấu tạo hình học và quy cách tiêu chuẩn DIN 125 dạng A

Lông đền phẳng M22 thiết kế theo tiêu chuẩn DIN 125-1 dạng A sở hữu biên dạng hình học dập khuôn phẳng mịn đồng đều:

• Kích thước lòng trong (d1 = 24mm): Đường kính lỗ trong được thiết kế rộng rộng vừa vặn 24mm (lớn hơn đường kính trục ren bu lông M22 chuẩn là 2mm). Khoảng hở dung sai này giúp vòng đệm dễ dàng lọt qua thân ren một cách trơn tru, đồng thời không bị cấn kẹt vào phần cổ bu lông nơi tiếp giáp giữa thân và mũ đai ốc.
• Kích thước vòng ngoài (d2 = 39mm): Diện rộng bản đệm đạt 39mm mang lại vùng diện tích tiếp xúc phủ rộng lớn. Độ dày phẳng 3.0mm chắc chắn, không bị cong vênh bẹp nát hay lồi lõm khi chịu tải trọng nén xiết lực mô-men xoắn lớn từ súng bắn bu lông công nghiệp nặng.

4. Ưu điểm vượt trội từ mác thép không gỉ SUS 304 (A2)

Sự kết hợp giữa tỷ lệ Chrom (tối thiểu 18%) và Niken (tối thiểu 8%) trong mác vật liệu Inox 304 đem đến cho sản phẩm những đặc tính cơ hóa lý vượt bậc:

• Chống ăn mòn điện hóa xuất sắc: Khả năng tự tạo màng oxit crom thụ động siêu mỏng bám chặt bề mặt giúp ngăn chặn hiện tượng rỉ sét lây nhiễm khi tiếp xúc với hơi ẩm nước mưa, dung môi axit loãng, môi trường kiềm hoặc môi trường đô thị ô nhiễm.
• Không từ tính (Kháng từ cao): Inox 304 ở trạng thái tự nhiên hoàn toàn không có từ tính (hoặc chỉ nhiễm từ dải nhẹ do biến cứng bề mặt khi dập nguội áp lực cao), rất phù hợp lắp đặt trong các cụm thiết bị điện tử, tủ điện điều khiển cao cấp đòi hỏi độ ổn định từ trường cao.
• Khả năng chịu nhiệt độ khắc nghiệt ổn định: Sản phẩm giữ nguyên vẹn cơ tính kẹp chặt dẻo dai dải dài trong dải nhiệt độ vận hành biến thiên rộng, từ môi trường lạnh âm sâu đến các hệ thống máy móc sinh nhiệt cao.

5. Vai trò kỹ thuật và cơ chế phân phối lực kẹp của vòng đệm

Trong một liên kết cơ khí chịu ứng suất tải lớn, lông đền phẳng M22 đóng vai trò là "vật thế thân kỹ thuật" vô cùng quan trọng:

• Phân bố phân tán ứng suất kẹp: Khi vặn siết đai ốc M22 với lực siết lớn, áp lực cục bộ tại vị trí mép lỗ bản mã kẹp là vô cùng khủng khiếp. Lông đền phẳng với diện tích bề mặt lớn (đường kính ngoài 39mm) giúp dàn đều lực nén theo phương thẳng đứng này ra một diện tích rộng hơn gấp nhiều lần, ngăn chặn hiện tượng lún bẹp bề mặt chi tiết hoặc xé rách mép lỗ tấm kẹp mã kẹp.
• Bù đắp dung sai khoảng hở lớn của lỗ thi công: Ở các kết cấu hạng nặng, lỗ bản mã kẹp thường được khoan khoét rộng hơn nhiều so với thân bu lông (lỗ ô-van hoặc lỗ rộng để căn chỉnh). Lông đền phẳng M22 đóng vai trò bắc cầu, che phủ hoàn toàn khoảng hở trống rỗng đó, tạo điểm tựa phẳng phẳng kiên cố cho đai ốc ép lực đi xuống.
• Chống mài mòn xước bề mặt chi tiết gốc: Khi đai ốc xoay tròn dưới lực siết của cờ lê, lực ma sát lớn có thể cào xước phá hủy lớp sơn phủ chống rỉ của tấm bản mã. Lông đền phẳng đóng vai trò chịu toàn bộ lực ma sát xoay này, giữ cho chi tiết máy bên dưới luôn an toàn nguyên vẹn.

6. Ứng dụng phổ biến trong kết cấu thép nặng, cơ khí hàng hải và xây dựng

Với đường kính lớn tương thích trục ren M22, dòng lông đền này là chủng loại vật tư phụ trợ cốt lõi trong nhiều công trình quy mô lớn:

• Lắp ráp giàn kết cấu thép ngoài trời: Kết hợp cùng bu lông Inox M22 để bắt liên kết các thanh dầm nhà thép tiền chế, giàn không gian nhôm kính, giá đỡ hệ thống pin năng lượng mặt trời công suất lớn.
• Hệ thống đường ống và bồn chứa công nghiệp: Lót đệm cho các mối ghép mặt bích đường ống áp lực cao trong nhà máy hóa chất dải nhẹ, nhà máy xử lý nước thải, hệ thống lọc dầu lọc khí.
• Công trình hàng hải và ven biển: Ứng dụng thi công trên các chi tiết máy mạn tàu thuyền, lan can cảng biển, cầu trục nâng hạ cảng biển - những nơi liên tục chịu tác động cắn xé ăn mòn từ hơi muối biển bão hòa.
• Thiết bị ngành điện lực và trạm biến áp: Sử dụng phổ biến trong lắp ráp hệ thống cột anten viễn thông, xà sứ trạm biến áp trung áp thế cao nhờ đặc tính kháng từ bảo vệ dòng điện của vật liệu Inox 304.

7. Hướng dẫn lắp đặt đồng bộ chuẩn kỹ thuật chống ăn mòn

Thi công vòng đệm phẳng đúng cách theo tiêu chuẩn cơ khí kỹ thuật giúp phát huy tối đa tuổi thọ vận hành mối liên kết:

1. Nguyên tắc đồng bộ mác vật liệu bắt buộc: Khi tổ hợp mối ghép cơ khí, bắt buộc phải kết hợp lông đền Inox 304 đồng bộ với Bu lông Inox 304 M22 và Đai ốc Inox 304 M22. Tuyệt đối không dùng chung với bu lông thép carbon mạ kẽm hoặc sắt đen vì sẽ sinh ra hiện tượng "ăn mòn Galvanic" (ăn mòn điện hóa điểm do chênh lệch điện thế mác kim loại), phá hủy mối ghép nhanh chóng trong môi trường ẩm ướt.
2. Thứ tự sắp xếp vị trí lắp đặt chuẩn: Đưa lông đền phẳng luồn qua trục ren bu lông, tiến hành luồn bu lông qua lỗ kết cấu. Ở phía đối diện, đặt tiếp một lông đền phẳng M22 (và một lông đền vê chống tự tháo nếu hệ thống có độ rung động cao) trước khi vặn đai ốc tán vào.
3. Kiểm soát lực mô-men xoắn siết kẹp vừa đủ: Sử dụng cờ lê lực để siết đai ốc M22 theo dải mô-men xoắn khuyến nghị kỹ thuật. Độ dày 3.0mm của lông đền chịu tải lực nén rất tốt nhưng nếu siết quá mức giới hạn chảy của bu lông có thể gây biến dạng giãn ren hoặc bẹp mép đệm.
4. Phương pháp lưu kho vật tư kỹ thuật: Bảo quản lông đền trong các thùng khay nhựa nguyên tem nhãn mác rõ ràng tại kệ kho khô ráo. Tránh để lẫn lộn với mạt sắt đen để ngăn ngừa tình trạng lây nhiễm ô nhiễm sắt gây ố vàng bề mặt inox tự nhiên.

8. Báo giá Lông Đền Phẳng Inox 304 M22 sỉ tốt nhất tại Mecsu

Giá bán Lông Đền Phẳng Inox 304 M22 tại Mecsu: 2.919đ/ Cái

• Chính sách hỗ trợ chiết khấu thương mại bậc thang ưu đãi hấp dẫn dành riêng cho phòng thu mua vật tư dự án xây dựng hạ tầng, nhà thầu thi công cơ điện M&E, xưởng cơ khí kết cấu giàn khung công nghiệp và các đại lý phân phối kim khí sỉ trên phạm vi toàn quốc.

Nhấn xem thêm Lông Đền Phẳng Inox kích cỡ khác ở đây!

9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015

Mọi lô hàng Lông Đền Phẳng và Vật Tư Liên Kết phụ trợ công nghiệp lưu kho bãi điều phối tại hệ thống tổng kho Mecsu đều đáp ứng quy trình kiểm soát đo lường dung sai độ phẳng, khẩu độ kính ngoài bằng thước kẹp panme nghiêm ngặt ngẫu nhiên, đạt bộ tiêu chuẩn quản lý chất lượng ISO 9001:2015 quốc tế.
