Tán keo là cách gọi phổ biến của đai ốc tự hãm có vòng chèn nylon, thuộc nhóm phụ kiện lắp ghép dùng để hạn chế hiện tượng tự nới lỏng của mối ghép ren khi có rung động hoặc chuyển động. Sản phẩm có thân đai ốc lục giác, ren trong và một vòng nylon đặt tại đầu ren; khi lắp với bu lông, vòng nylon tạo lực cản lên ren và làm tăng khả năng giữ đai ốc trên mối ghép. Các mã tán keo thường được nhận diện qua kích thước ren, vật liệu, cấp bền và quy cách/tiêu chuẩn được nhà sản xuất công bố.
Khi chọn tán keo, không nên chỉ nhìn vào đường kính ren. Cần kiểm tra đồng thời bước ren, vật liệu, cấp bền, hệ kích thước, điều kiện môi trường và khả năng tương thích với bu lông hoặc thanh ren đi kèm. Với những mã có ren nhuyễn, vật liệu inox, cấp bền khác nhau hoặc yêu cầu kỹ thuật đặc biệt, nên đối chiếu bản vẽ, catalogue hoặc datasheet của đúng model trước khi đặt mua.
1. Tán keo là gì?
Tán keo là tên gọi thường dùng cho nylon insert lock nut, hay đai ốc tự hãm có vòng chèn nylon. Khác với đai ốc lục giác thông thường, loại tán này có một chi tiết bằng nylon được tích hợp tại phần đầu của đai ốc. Khi bu lông đi qua vùng chèn, nylon bị ép bởi ren bu lông và tạo ra lực cản quay, từ đó giúp hạn chế khả năng đai ốc tự xoay ngược trong quá trình làm việc.
Về cấu tạo, tán keo gồm thân đai ốc có ren trong, các mặt lục giác để sử dụng cờ lê hoặc khẩu và vòng chèn nylon. Vòng nylon không phải là một lớp keo hóa học và cũng không thay thế cho ren của đai ốc. Chức năng chính của nó là tạo lực hãm trên ren, nhờ đó phù hợp với nhiều mối ghép cơ khí có rung động ở mức phù hợp với thiết kế.
2. Các dòng tán keo phổ biến
Tán keo có nhiều biến thể về vật liệu, hệ ren và đặc tính cơ học. Khi phân loại, nên dựa vào thông số thực tế của từng mã thay vì xem mọi kích thước khác nhau là một “dòng” riêng.
2.1. Phân loại theo vật liệu

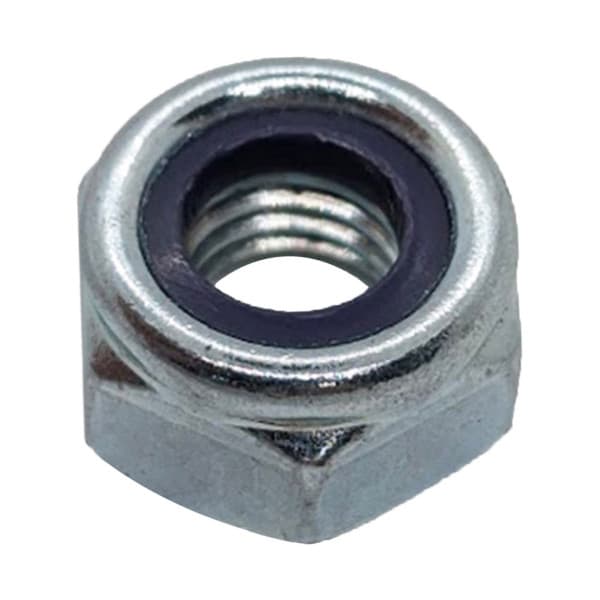

Nhóm phổ biến gồm tán keo thép và tán keo inox. Tán keo thép thường đi kèm các lựa chọn cấp bền và xử lý bề mặt khác nhau. Trong danh mục thực tế có các nhóm tán keo thép cấp bền 4.8 và 8.8.

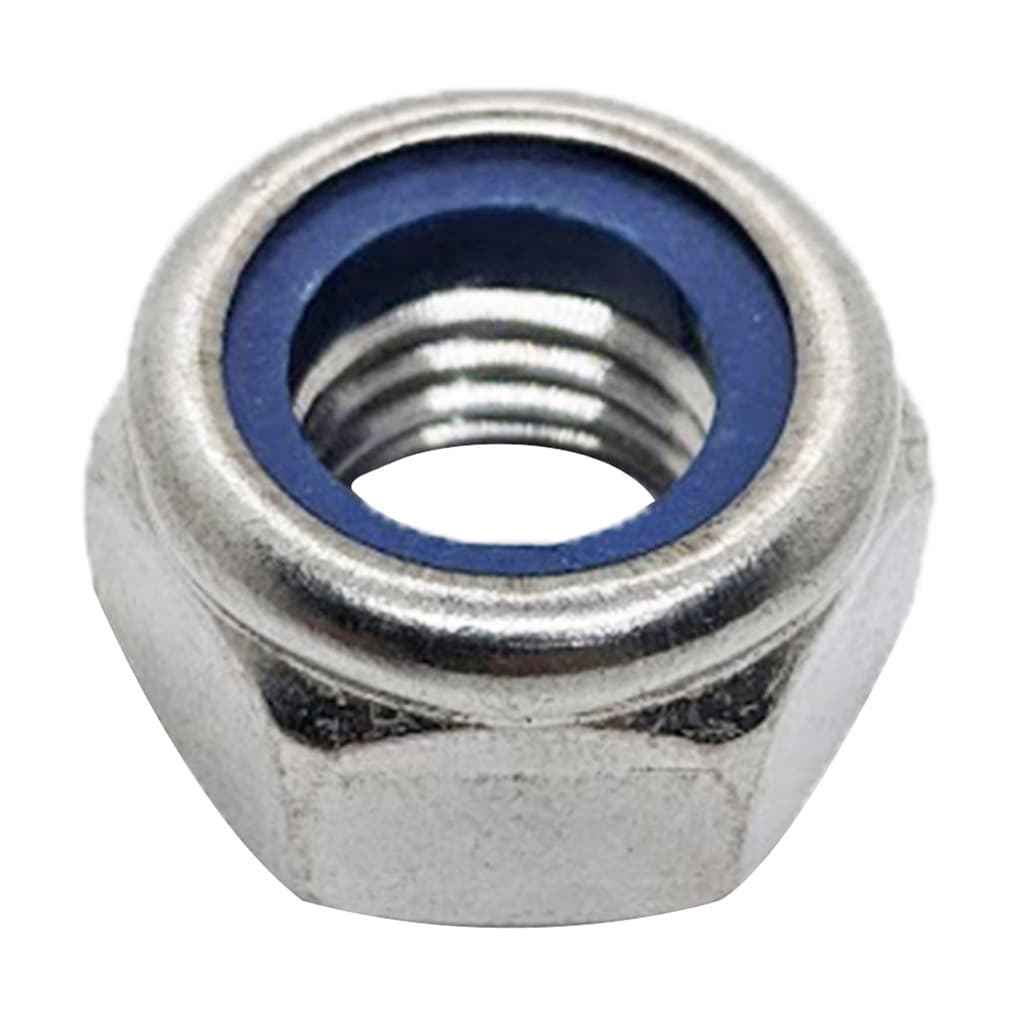

Tán keo inox thường có các lựa chọn như inox 304 và inox 316. Inox 304 phù hợp với nhu cầu chống ăn mòn thông thường, trong khi inox 316 thường được cân nhắc khi môi trường có tác nhân ăn mòn mạnh hơn, đặc biệt là môi trường chứa clorua. Tuy nhiên, việc chọn vật liệu phải căn cứ vào môi trường thực tế và yêu cầu của từng mã.
2.2. Phân loại theo hệ ren và quy cách

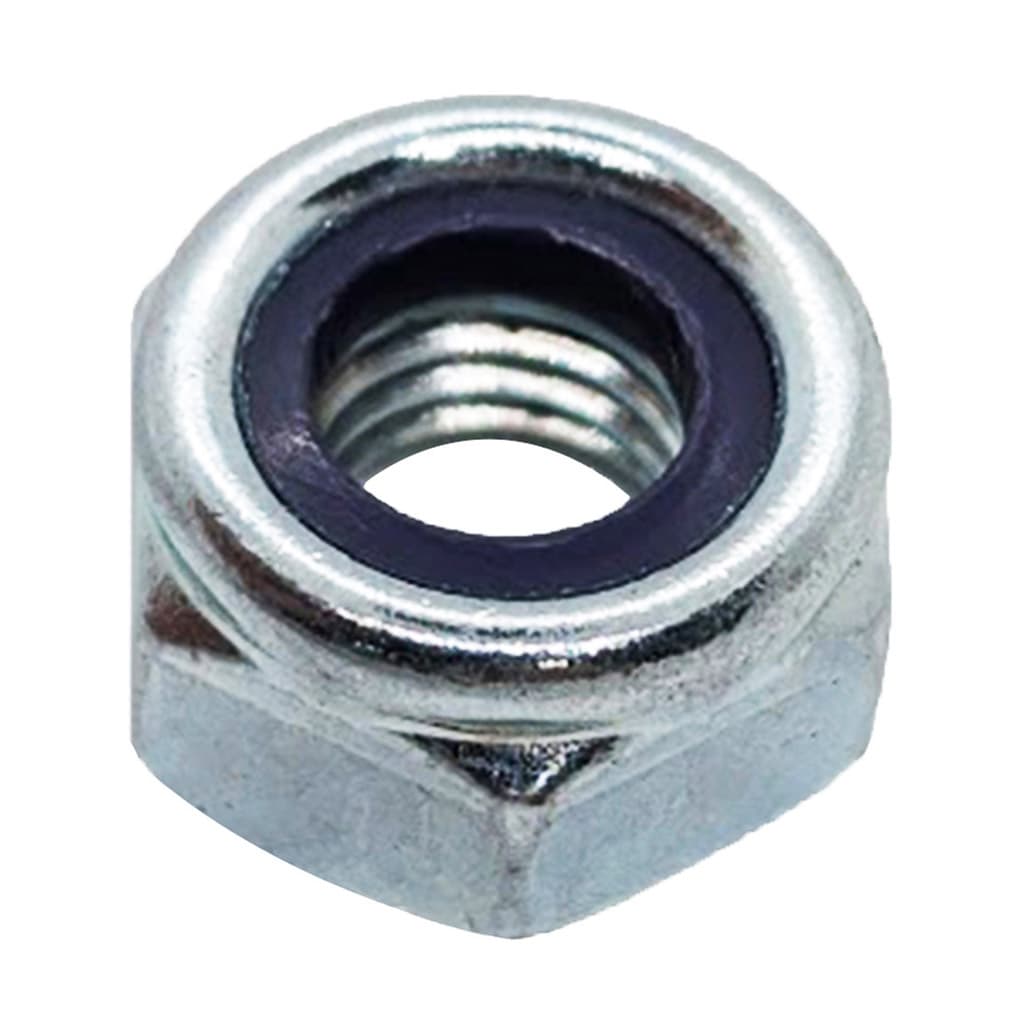

Tán keo có thể được cung cấp theo hệ mét hoặc hệ inch. Với hệ mét, kích thước thường được ký hiệu M4, M6, M8, M10, M12…; ngoài đường kính danh nghĩa còn phải xác định bước ren. Cùng một đường kính có thể tồn tại ren thô hoặc ren nhuyễn nên không nên chỉ dựa vào ký hiệu M để đặt hàng. Danh mục sản phẩm thực tế cũng có các mã tán keo hệ inch riêng.
2.3. Phân loại theo tiêu chuẩn và đặc tính cơ học
Nhiều mã tán keo trên thị trường được ghi theo DIN 985. Đồng thời, các tài liệu kỹ thuật hiện hành có thể tham chiếu các tiêu chuẩn ISO đối với đai ốc tự hãm có vòng chèn phi kim loại. Vì vậy, khi cần thay thế chính xác hoặc lập hồ sơ kỹ thuật, nên đối chiếu tiêu chuẩn mà nhà sản xuất thực tế công bố thay vì chỉ dựa vào tên gọi “tán keo”. ISO 10511 là một tham chiếu phổ biến cho dạng đai ốc tự hãm lục giác có vòng chèn phi kim loại dạng mỏng.
3. Cách chọn tán keo đúng
Chọn tán keo đúng không chỉ là tìm đai ốc có cùng đường kính với bu lông. Vòng nylon, bước ren, vật liệu, cấp bền và điều kiện làm việc đều ảnh hưởng đến khả năng lắp và hiệu quả tự hãm. Quy trình dưới đây giúp thu hẹp đúng mã sản phẩm trước khi đặt mua.
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước tiên cần xác định tán keo được dùng cho mối ghép nào, liên kết cố định hay có rung động, vị trí lắp trong máy móc và môi trường làm việc. Với cụm máy thường xuyên rung hoặc có tải động, chức năng tự hãm là lý do chính để sử dụng loại đai ốc này. Ngược lại, nếu vị trí làm việc có nhiệt độ cao hoặc môi trường đặc biệt, cần kiểm tra giới hạn của vòng nylon trước khi lựa chọn.
Điểm cần lưu ý là khả năng chống tự nới lỏng của tán keo đến từ phần tử khóa tích hợp trong đai ốc. Vì vậy, điều kiện làm việc phải được xem xét cùng với vật liệu và cấu hình của mối ghép, thay vì mặc định rằng mọi tán keo đều phù hợp với mọi vị trí có rung động.
3.2. Chọn theo kích thước và thông số kỹ thuật
Kích thước ren là thông số đầu tiên phải khớp với bu lông hoặc thanh ren. Ví dụ, tán M8 phải sử dụng với chi tiết ren ngoài tương ứng; tuy nhiên, chưa đủ để kết luận chỉ từ ký hiệu M8 vì còn phải kiểm tra bước ren.
| Thông số | Ý nghĩa khi lựa chọn |
|---|
| Đường kính ren danh nghĩa | Xác định kích thước danh nghĩa của mối ghép, phải tương thích với bu lông hoặc thanh ren. |
| Bước ren | Quyết định khả năng ăn khớp giữa ren trong và ren ngoài; sai bước ren có thể gây kẹt hoặc hỏng ren. |
| Chiều cao đai ốc | Ảnh hưởng đến không gian lắp đặt và chiều dài phần ren cần ăn khớp. |
| Độ rộng qua hai mặt | Quyết định kích thước cờ lê hoặc khẩu cần sử dụng. |
| Kiểu ren | Cần xác định ren phải, ren trái hoặc cấu hình đặc biệt nếu ứng dụng yêu cầu. |
Ví dụ, một mã tán keo inox 304 DIN 985 M6 được công bố với hệ mét, ren M6, bước ren 1 mm và độ rộng khóa 10 mm. Đây là thông tin của đúng model M6, không nên lấy để áp dụng cho toàn bộ tán keo inox 304.
Với các mã ren nhuyễn như M16×1.5, bước ren khác với cấu hình ren thô thông thường của cùng đường kính. Vì vậy, khi thay thế, phải đối chiếu chính xác cả đường kính và bước ren chứ không chỉ kiểm tra “M16”.
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Vật liệu cần được lựa chọn dựa trên môi trường và yêu cầu cơ tính của mối ghép. Tán keo thép phù hợp với nhiều ứng dụng lắp ráp cơ khí thông thường; các phiên bản inox được cân nhắc khi yêu cầu chống ăn mòn cao hơn. Trong cùng nhóm inox, inox 304 và inox 316 không nên xem là hoàn toàn tương đương. Inox 316 thường được lựa chọn cho các môi trường có tác nhân clorua hoặc yêu cầu kháng ăn mòn cao hơn, nhưng quyết định cuối cùng vẫn phải dựa trên điều kiện sử dụng cụ thể.
Đối với tán keo thép, cần kiểm tra cấp bền của đúng mã và bảo đảm phù hợp với yêu cầu của mối ghép. Không nên suy ra rằng mọi tán keo đều có thể lắp thay thế cho đai ốc cấp bền khác chỉ vì cùng kích thước ren.
Về tiêu chuẩn, DIN 985 là cách ghi rất phổ biến trong danh mục tán keo; tuy nhiên, khi hồ sơ yêu cầu tiêu chuẩn hiện hành, cần kiểm tra tài liệu kỹ thuật của nhà sản xuất để xác định đúng quy cách tương ứng.
3.4. Chọn theo thiết kế và khả năng làm việc
Ngoài kích thước, cần xem xét vị trí lắp, không gian thao tác, mức độ rung động và yêu cầu về vật liệu. Với tán keo có vòng nylon, bộ phận khóa làm tăng lực cản quay trên ren. Vì vậy, đai ốc có thể không quay hoàn toàn tự do bằng tay ngay từ khi bắt đầu ăn ren; đây là đặc điểm của cơ chế prevailing torque, không phải dấu hiệu mặc định của sai ren.
Cần đặc biệt chú ý đến nhiệt độ và môi trường làm việc. Nylon là vật liệu phi kim loại nên không nên mặc định khả năng chịu nhiệt giống thân đai ốc bằng thép hoặc inox. Khi mối ghép làm việc ở nhiệt độ cao, có hóa chất đặc thù hoặc yêu cầu an toàn cao, cần kiểm tra giới hạn sử dụng của vòng chèn theo catalogue/datasheet của nhà sản xuất thay vì lấy một giá trị chung áp dụng cho mọi model.
Đồng thời, không nên đồng nhất “tán keo” với mọi loại đai ốc khóa. Đai ốc tự hãm hoàn toàn bằng kim loại có cơ chế khác với loại dùng vòng nylon. Nếu ứng dụng có nhiệt độ cao hoặc yêu cầu đặc biệt về khả năng chịu môi trường, có thể phải chuyển sang một cấu hình khóa khác sau khi đánh giá kỹ thuật.
4.1. Kiểm tra trước khi lắp & sử dụng
Kiểm tra đúng mã, kích thước ren, bước ren, vật liệu và tình trạng vòng nylon. Đồng thời kiểm tra bu lông hoặc thanh ren đi kèm để bảo đảm ren không bị biến dạng, dính bẩn hoặc ăn mòn nghiêm trọng.
4.2. Chuẩn bị
Chuẩn bị cờ lê hoặc khẩu phù hợp với kích thước qua hai mặt của đai ốc. Làm sạch bề mặt ren nếu cần và bảo đảm vị trí lắp đủ không gian thao tác.
4.3. Lắp đặt & sử dụng
Đưa tán vào đúng đầu ren và bắt đầu bằng tay để kiểm tra khả năng ăn ren. Khi phần ren đi vào vùng nylon, lực cản sẽ tăng do cơ chế tự hãm. Tiếp tục siết bằng dụng cụ phù hợp theo yêu cầu kỹ thuật của mối ghép và hướng dẫn của nhà sản xuất. Không tự áp dụng một giá trị mô-men chung cho mọi tán keo vì mô-men siết phụ thuộc vào nhiều yếu tố của mối ghép và loại đai ốc.
4.4. Kiểm tra sau khi lắp
Kiểm tra đai ốc đã ngồi đúng vị trí, ren ăn khớp bình thường và không có hiện tượng kẹt ren bất thường. Với mối ghép quan trọng, việc kiểm tra phải tuân theo quy trình kiểm soát của thiết bị hoặc tiêu chuẩn kỹ thuật tương ứng.
5. Những lỗi thường gặp khi sử dụng tán keo
Dùng sai vật liệu hoặc cấp bền: có thể làm mối ghép không đáp ứng yêu cầu cơ khí hoặc môi trường.
Lắp sai ren: cố ép tán vào bu lông không tương thích có thể làm hỏng ren và vòng nylon.
Không kiểm tra vòng nylon: vòng chèn bị hư hỏng hoặc suy giảm khả năng tạo lực cản sẽ ảnh hưởng đến chức năng tự hãm.
Tự ý tái sử dụng: lực cản của vòng nylon có thể giảm sau nhiều lần tháo lắp, vì vậy với các mối ghép yêu cầu độ tin cậy cao cần tuân theo yêu cầu của nhà sản xuất hoặc tiêu chuẩn áp dụng.6. Tán keo có nên tái sử dụng sau khi tháo ra không?
Không nên mặc định tán keo đã tháo ra vẫn có khả năng tự hãm giống như khi mới sử dụng. Khi bu lông đi qua vòng nylon, phần chèn bị biến dạng để tạo lực cản trên ren; sau quá trình tháo, đặc tính này có thể thay đổi. Tài liệu kỹ thuật của các đơn vị sử dụng loại đai ốc này thường khuyến nghị không tái sử dụng khi yêu cầu độ tin cậy cao. Khi bắt buộc phải đánh giá khả năng dùng lại, cần căn cứ vào yêu cầu của nhà sản xuất và kiểm tra chức năng tự hãm thay vì chỉ nhìn hình thức bên ngoài.
