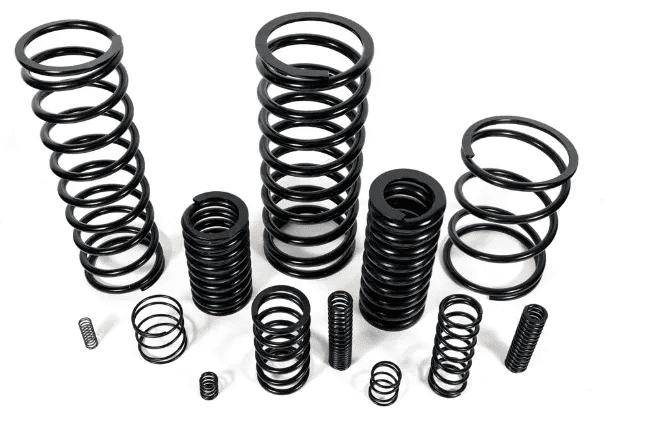

Lò xo nén (Compression Spring) là chi tiết đàn hồi dạng xoắn, được thiết kế để làm việc chủ yếu dưới tác dụng của lực nén theo trục. Khi chịu tải, lò xo co ngắn và tích trữ năng lượng đàn hồi; khi tải được giải phóng trong phạm vi làm việc phù hợp, lò xo có xu hướng trở lại chiều dài ban đầu.
Lò xo nén được sử dụng trong nhiều cơ cấu máy, thiết bị công nghiệp, ô tô, thiết bị điện và các cơ cấu cần tạo lực hồi vị, duy trì lực ép hoặc hấp thụ chuyển động. Khi lựa chọn, cần đồng thời xem xét không gian lắp đặt, kích thước, tải trọng, hành trình nén, vật liệu và điều kiện làm việc để đảm bảo lò xo phù hợp với cơ cấu.

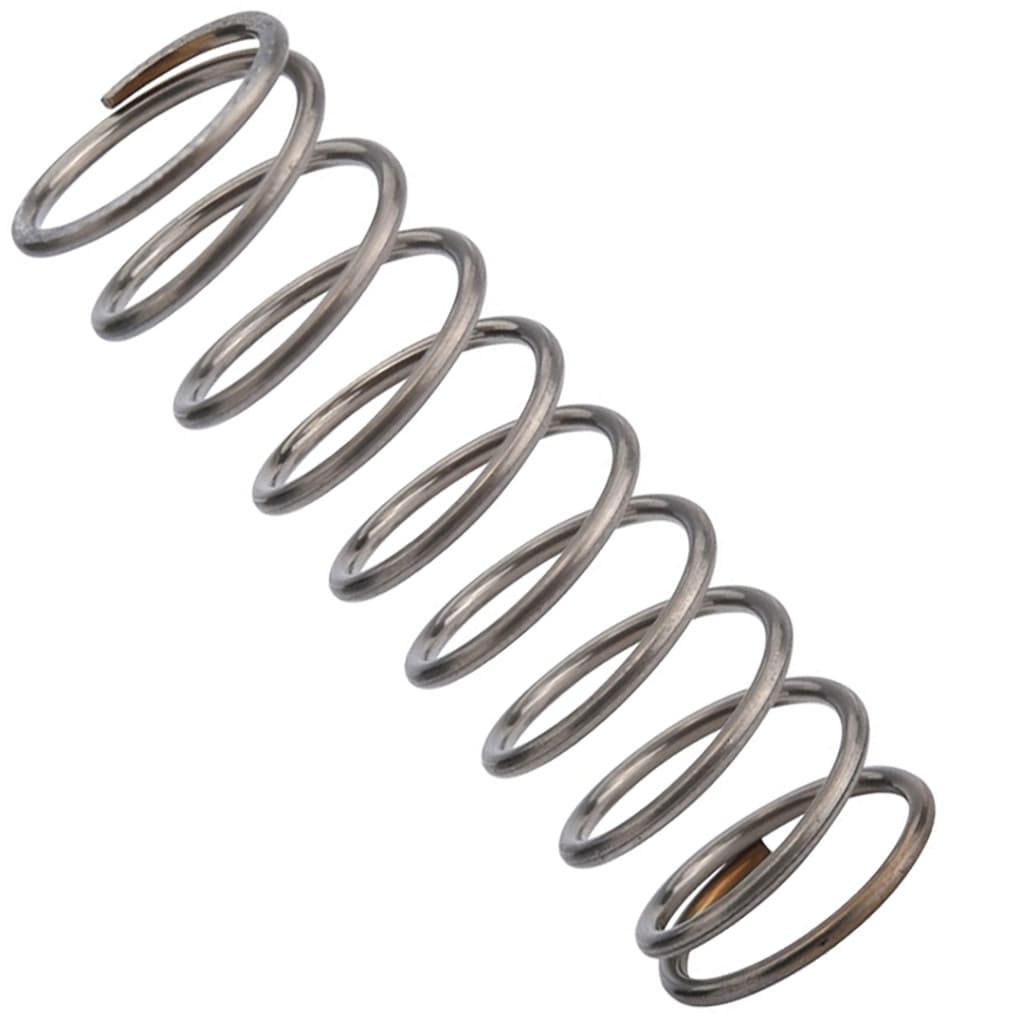

1. Lò xo nén là gì?
Lò xo nén là một chi tiết đàn hồi được tạo thành từ dây kim loại cuộn theo dạng xoắn. Khác với lò xo kéo, lò xo nén được thiết kế để chịu lực ép làm giảm chiều dài tự do của lò xo. Tùy thiết kế, các vòng dây có thể được bố trí với khoảng cách nhất định để tạo hành trình nén trong quá trình làm việc.
Khi lực tác dụng tăng, lò xo biến dạng theo phương trục và tích trữ năng lượng đàn hồi. Khi lực được loại bỏ, lò xo hồi về trạng thái ban đầu nếu mức biến dạng vẫn nằm trong giới hạn thiết kế. Nếu chịu tải hoặc biến dạng vượt quá khả năng làm việc, lò xo có thể xuất hiện biến dạng vĩnh viễn hoặc hư hỏng.

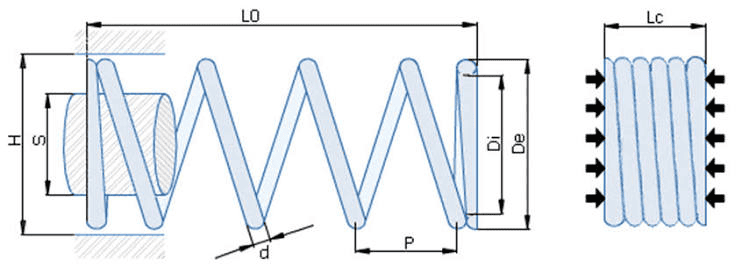

Các thông số thường được dùng để nhận diện một lò xo nén gồm đường kính dây, đường kính ngoài, đường kính trong, chiều dài tự do, số vòng, chiều cao rắn và đặc tính lực – biến dạng. Trong đó, không nên xem từng thông số một cách riêng lẻ vì chúng cùng quyết định khả năng lắp đặt và làm việc của lò xo.
2. Lò xo nén có những loại nào?
Lò xo nén có thể được phân loại theo vật liệu, kích thước, hình dạng hoặc đặc tính làm việc. Với nhu cầu lựa chọn sản phẩm tiêu chuẩn, hai nhóm thông tin quan trọng nhất thường là vật liệu và kích thước/đặc tính đàn hồi.
2.1. Phân loại theo vật liệu
Lò xo thép được sử dụng phổ biến trong các cơ cấu cơ khí nhờ đặc tính đàn hồi phù hợp với nhiều ứng dụng. Tuy nhiên, khả năng chống ăn mòn và đặc tính làm việc cụ thể phụ thuộc vào loại vật liệu và xử lý của từng sản phẩm.

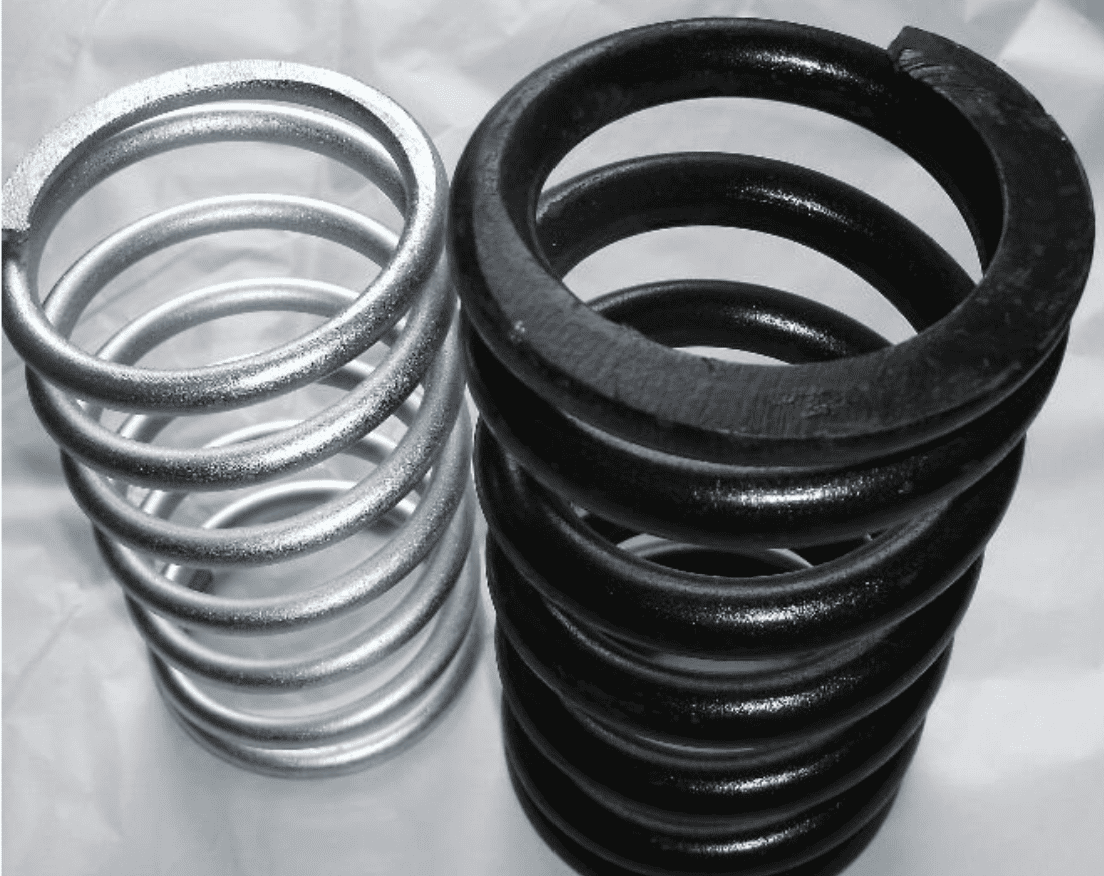

Lò xo inox được lựa chọn khi môi trường làm việc có yêu cầu cao hơn về khả năng chống ăn mòn. Tại Mecsu có các mẫu lò xo nén tiêu chuẩn sử dụng inox 304, chẳng hạn một số dòng Misumi như C-UV, C-UY, C-UTT và C-VUL.
2.2. Phân loại theo hình dạng và kích thước
Lò xo nén có thể có đường kính và chiều dài khác nhau để phù hợp với không gian lắp đặt cũng như yêu cầu lực. Một số sản phẩm tiêu chuẩn được xác định bằng các thông số như OD, ID, đường kính dây và chiều dài tự do.
Ngoài lò xo dạng trụ thông dụng, thiết kế hình học và đặc tính lực của từng dòng sản phẩm có thể khác nhau. Vì vậy, khi thay thế hoặc chọn mã mới, cần đối chiếu thông số thực tế thay vì chỉ dựa vào hình dạng bên ngoài.
3. Cách chọn lò xo nén đúng nhu cầu
Chọn lò xo nén không nên chỉ dựa vào đường kính hoặc chiều dài. Một lò xo có kích thước vừa vị trí lắp nhưng không đáp ứng lực hoặc hành trình yêu cầu vẫn có thể làm cơ cấu hoạt động không đúng. Trình tự phù hợp là:
Nhu cầu sử dụng → không gian lắp đặt → kích thước → tải trọng và hành trình → đặc tính lực – biến dạng → vật liệu → kiểu đầu và cấu hình → đối chiếu catalogue/bảng thông số → xác nhận đúng mã sản phẩm trước khi mua.
3.1. Xác định vị trí và không gian lắp đặt
Trước tiên cần xác định lò xo được lắp quanh trục, bên trong lỗ hay trong một khoang dẫn hướng. Đây là cơ sở để xác định đường kính phù hợp.
Nếu lò xo được lắp quanh trục, cần kiểm tra đường kính trong và khe hở giữa lò xo với trục. Nếu lắp trong lỗ, cần quan tâm đến đường kính ngoài để hạn chế tình trạng cọ sát hoặc kẹt trong quá trình nén. Với cơ cấu có dẫn hướng, kích thước của trục hoặc lỗ dẫn hướng cũng cần được đối chiếu với thiết kế thực tế.
3.2. Chọn đường kính ngoài, đường kính trong và đường kính dây
Ba thông số cần được xem xét đồng thời gồm:
- Đường kính ngoài (OD): ảnh hưởng trực tiếp đến không gian lắp đặt bên ngoài lò xo.
- Đường kính trong (ID): quan trọng khi lò xo làm việc quanh trục hoặc cần khoảng không phía trong.
- Đường kính dây: liên quan đến hình học của lò xo và đặc tính lực – biến dạng của sản phẩm.
Không nên suy ra một thông số từ thông số khác nếu chưa có dữ liệu kỹ thuật của sản phẩm. Ví dụ, một mẫu có OD 12 mm, ID 10 mm và đường kính dây 1 mm chỉ phản ánh cấu hình của mẫu đó, không phải kích thước chung của mọi lò xo nén.
3.3. Chọn chiều dài tự do và hành trình nén
Chiều dài tự do là kích thước của lò xo khi chưa chịu tải. Thông số này cần phù hợp với không gian lắp và khoảng hành trình mà cơ cấu yêu cầu.
Quan trọng hơn, cần xác định lò xo sẽ bị nén bao nhiêu trong trạng thái làm việc. Nếu hành trình thực tế lớn hơn khả năng thiết kế, các vòng dây có thể tiến đến trạng thái tiếp xúc hoàn toàn. Vì vậy, cần đối chiếu chiều cao làm việc, chiều cao rắn và giới hạn nén được nhà sản xuất công bố nếu ứng dụng yêu cầu kiểm soát chính xác.
3.4. Xác định tải trọng và đặc tính lực
Lò xo cần tạo ra lực phù hợp tại vị trí làm việc cụ thể. Do đó, cần xác định ít nhất lực cần thiết và mức biến dạng tương ứng, thay vì chỉ chọn theo kích thước.
Với những ứng dụng yêu cầu lực chính xác, nên kiểm tra đường đặc tính lực – biến dạng hoặc thông số Spring Rate nếu nhà sản xuất cung cấp. Không nên tự suy ra khả năng tải của một mã lò xo chỉ từ đường kính dây hoặc chiều dài.
3.5. Chọn vật liệu theo môi trường làm việc
Thép và inox có thể phục vụ những nhu cầu khác nhau. Với môi trường có độ ẩm hoặc nguy cơ ăn mòn, inox có thể là lựa chọn phù hợp hơn tùy yêu cầu của cơ cấu. Với ứng dụng cơ khí thông thường, thép lò xo có thể đáp ứng nếu thông số của sản phẩm phù hợp.
Nếu lò xo làm việc với số chu kỳ lớn, tải trọng thay đổi liên tục hoặc môi trường đặc biệt, cần kiểm tra dữ liệu kỹ thuật của đúng vật liệu và mã sản phẩm thay vì chỉ dựa vào tên vật liệu.
3.6. Kiểm tra kiểu đầu, khả năng dẫn hướng và mã sản phẩm
Hình dạng đầu lò xo, cách đặt lò xo lên bề mặt tỳ và phương án dẫn hướng có thể ảnh hưởng đến khả năng làm việc của cơ cấu. Khi thay thế một lò xo đang sử dụng, cần đối chiếu cả kích thước lẫn cấu hình của mã cũ.
Cuối cùng, cần kiểm tra catalogue hoặc bảng thông số của nhà sản xuất nếu ứng dụng yêu cầu lực, hành trình hoặc độ chính xác cụ thể. Đây là bước quan trọng để tránh chọn hai sản phẩm có hình dạng tương tự nhưng đặc tính làm việc khác nhau.

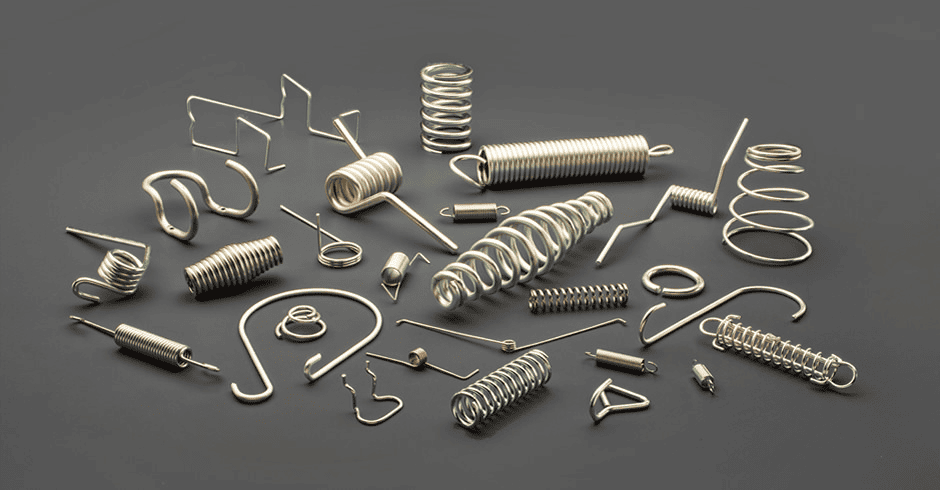

4. Hướng dẫn lắp đặt và sử dụng lò xo nén
4.1. Kiểm tra kích thước trước khi lắp
Đối chiếu OD, ID, đường kính dây và chiều dài tự do với vị trí lắp đặt. Kiểm tra đồng thời khoảng hở với trục, lỗ hoặc chi tiết dẫn hướng để tránh tình trạng cọ sát không mong muốn.
4.2. Kiểm tra lực và hành trình làm việc
Xác định lực nén và hành trình mà lò xo phải thực hiện trong cơ cấu. Không nên để lò xo thường xuyên làm việc vượt quá giới hạn được nhà sản xuất quy định.
4.3. Đảm bảo lò xo được dẫn hướng phù hợp
Lò xo nên được đặt đúng trục làm việc và có bề mặt tỳ phù hợp. Với những cơ cấu có nguy cơ lò xo bị nghiêng hoặc oằn khi nén, có thể cần sử dụng trục hoặc ống dẫn hướng theo thiết kế của máy.

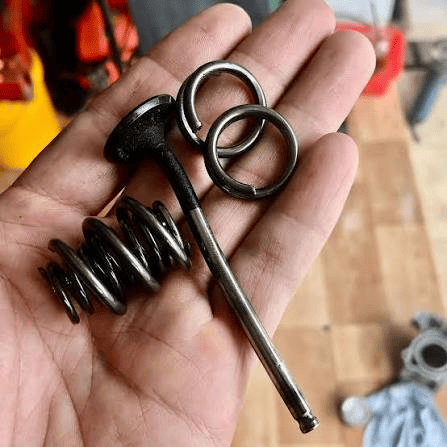

4.4. Kiểm tra sau khi lắp và trong quá trình sử dụng
Sau thời gian vận hành, kiểm tra chiều dài tự do, hình dạng lò xo và bề mặt dây. Các dấu hiệu như cong, nứt, gãy, ăn mòn hoặc thay đổi chiều dài bất thường có thể cho thấy lò xo đã chịu điều kiện làm việc không phù hợp.
5. Những lỗi thường gặp khi chọn và sử dụng lò xo nén
5.1. Chỉ chọn theo kích thước
Hai lò xo có cùng đường kính và chiều dài chưa chắc tạo ra cùng đặc tính lực. Nếu bỏ qua tải trọng, hành trình và đặc tính lực – biến dạng, lò xo có thể không đáp ứng yêu cầu của cơ cấu.
5.2. Chọn sai OD hoặc ID
OD quá lớn có thể gây cọ sát với thành lỗ; ID quá nhỏ có thể không phù hợp với trục dẫn hướng. Cần xác định cách lắp trước khi chốt kích thước.
5.3. Để lò xo thường xuyên chạm vòng
Khi các vòng dây tiếp xúc hoàn toàn, lò xo đạt trạng thái chiều cao rắn. Nếu điều kiện này xảy ra thường xuyên trong quá trình làm việc, cần kiểm tra lại hành trình và thông số của lò xo theo thiết kế.
5.4. Không kiểm tra biến dạng sau thời gian sử dụng
Lò xo chịu tải vượt quá giới hạn đàn hồi có thể xuất hiện biến dạng vĩnh viễn. Khi đó, chiều dài tự do và đặc tính làm việc có thể thay đổi so với ban đầu.
5.5. Bỏ qua môi trường làm việc
Độ ẩm, tác nhân ăn mòn, tải trọng thay đổi và số chu kỳ làm việc đều có thể ảnh hưởng đến lựa chọn vật liệu và cấu hình lò xo. Không nên chọn vật liệu chỉ dựa trên giá hoặc hình thức bên ngoài.
6. Lò xo nén có thể tái sử dụng không?
Có thể tiếp tục sử dụng nếu lò xo vẫn giữ được hình dạng, kích thước và đặc tính làm việc phù hợp với yêu cầu của cơ cấu. Tuy nhiên, một lò xo đã chịu tải quá mức hoặc xuất hiện biến dạng vĩnh viễn không nên được xem là tương đương với lò xo mới.
Trước khi tái sử dụng, nên kiểm tra chiều dài tự do, độ thẳng, tình trạng dây lò xo, dấu hiệu nứt hoặc gãy, ăn mòn và khả năng đáp ứng lực – hành trình. Với cơ cấu yêu cầu lực chính xác hoặc làm việc trong điều kiện tải lớn, cần đối chiếu lại thông số kỹ thuật của lò xo trước khi đưa vào sử dụng.
