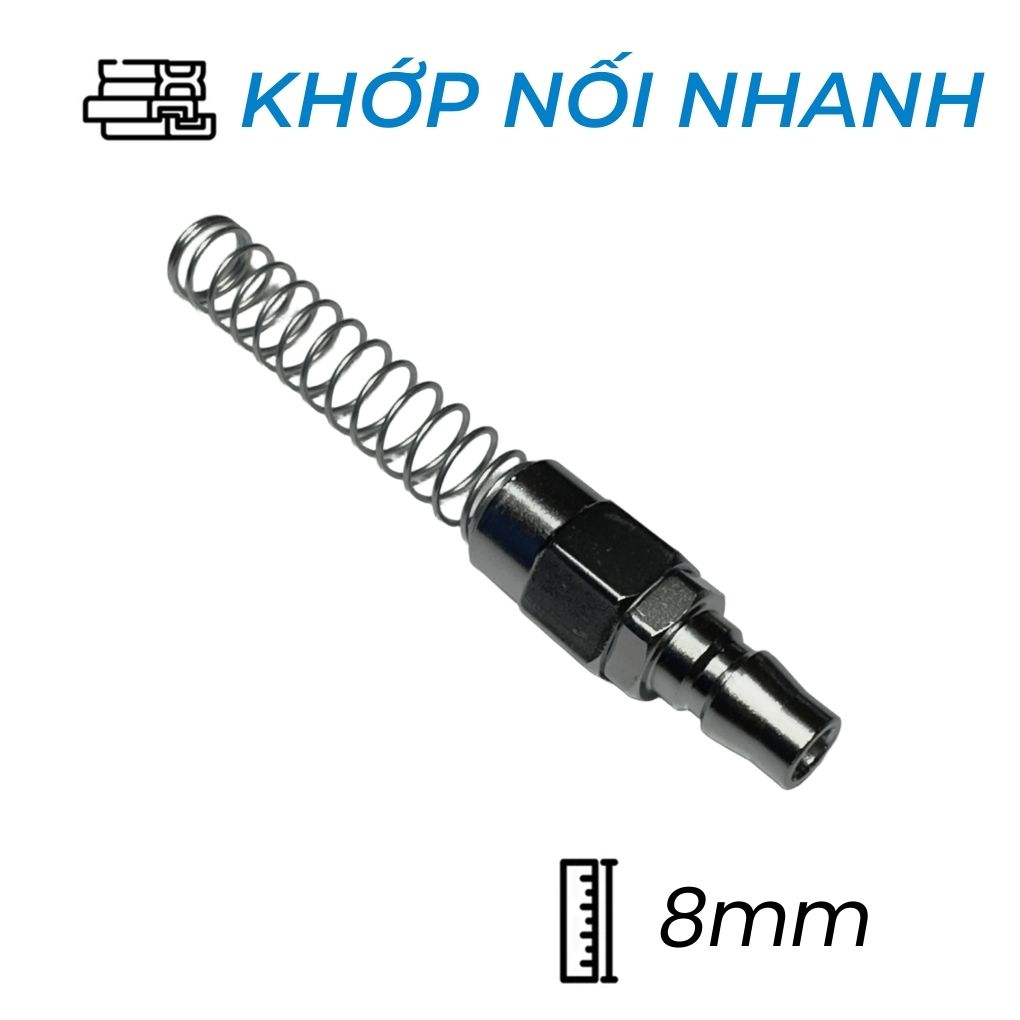

Khớp Nối Nhanh Khí Nén Đực Siết Ống Ø8mm CDC PN 08

Name: Khớp Nối Nhanh Khí Nén Đực Siết Ống Ø8mm CDC PN 08
Brand: CDC
SKU: PN08
Price: 26070 VND
Availability: InStock

Mã đặt hàng: 0080043SKU: PN08

Xuất trong ngày

Có sẵn: 465

1 Cái xuất kho 31/08/2026

Chia sẻ:

Thông tin sản phẩm

Loại Đầu	Đầu Đực
Kiểu Lắp	Tháo Lắp Nhanh
Loại Lắp Ống	Hose
Hình Dạng	Thẳng
Xuất Xứ	Hàn Quốc
Áp Suất Làm Việc	0~990 Kpa
Chiều Dài (L)	43 mm
Đường Kính (∅D)	6.7 mm
H1(Hex)	14 mm
H2(Hex)	15 mm
Khuyên Dùng	Khí, Khí Nén.
Kích Thước (A)	14 mm
Kích Thước (B)	20.5 mm
Nhiệt Độ Hoạt Động	0 ~ 60℃
Phân Loại	PN
Brand	CDC

Mô tả sản phẩm

Khớp Nối Nhanh Khí Nén Đực Siết Ống Phi 8mm CDC PN 08: Giải Pháp Kết Nối Ống Khí Nén Chắc Chắn và Nhanh Gọn

Trong hệ thống khí nén, việc kết nối ống dẫn khí với các thiết bị hoặc khớp nối cái một cách nhanh chóng và an toàn là rất quan trọng. Sản phẩm Khớp Nối Nhanh Khí Nén Đực Siết Ống Phi 8mm CDC PN 08 là một thành phần không thể thiếu, được thiết kế đặc biệt để đáp ứng nhu cầu này. Thuộc dòng Male Plugs (đầu nối đực) của CDC Pneumatics (Hàn Quốc), PN 08 cung cấp một giải pháp kết nối đáng tin cậy cho các ống khí nén có đường kính ngoài Ø8mm, đảm bảo truyền tải khí ổn định và chống rò rỉ hiệu quả. Với vật liệu thép và đồng thau chất lượng cao, sản phẩm này cam kết độ bền vượt trội và hiệu suất ổn định trong môi trường công nghiệp.

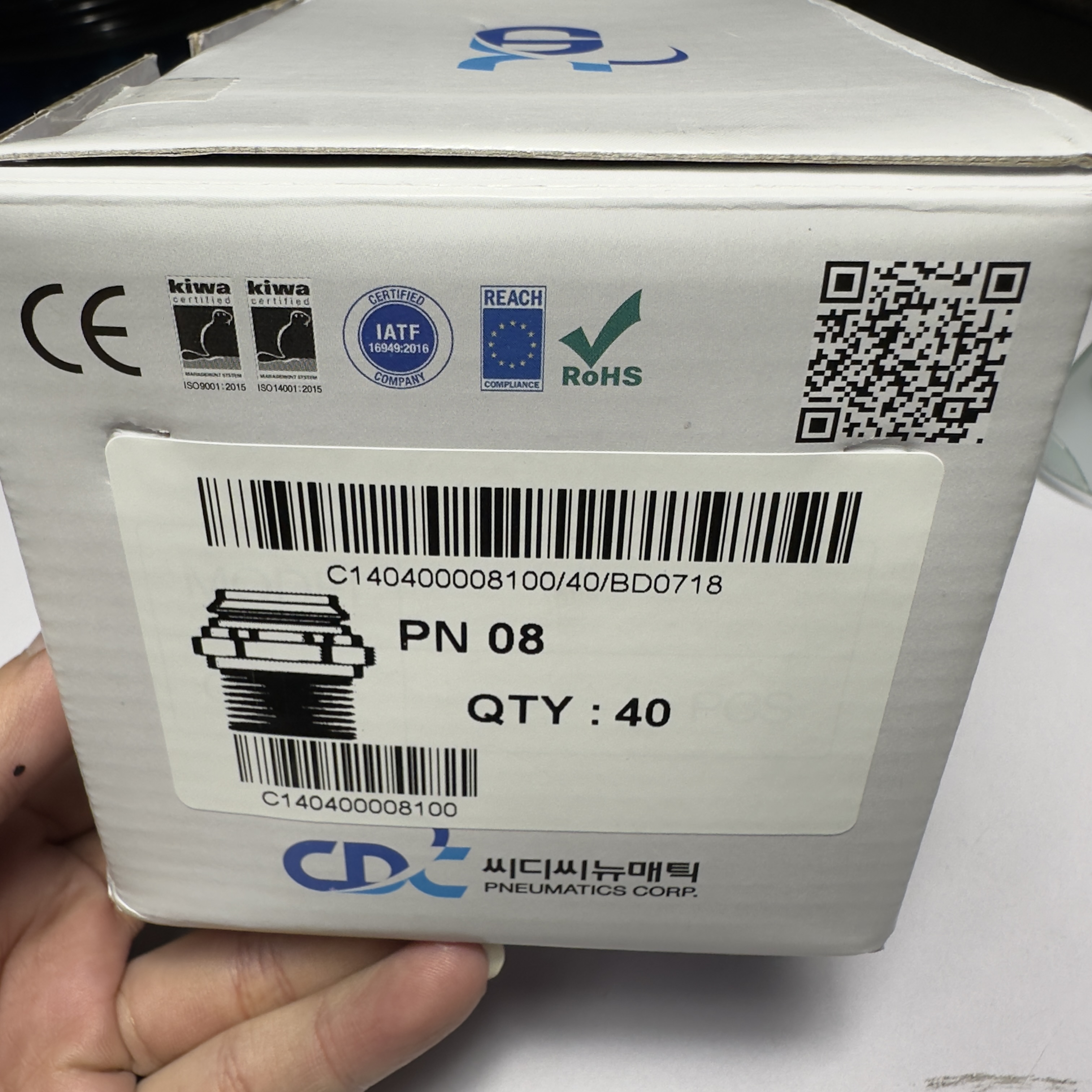

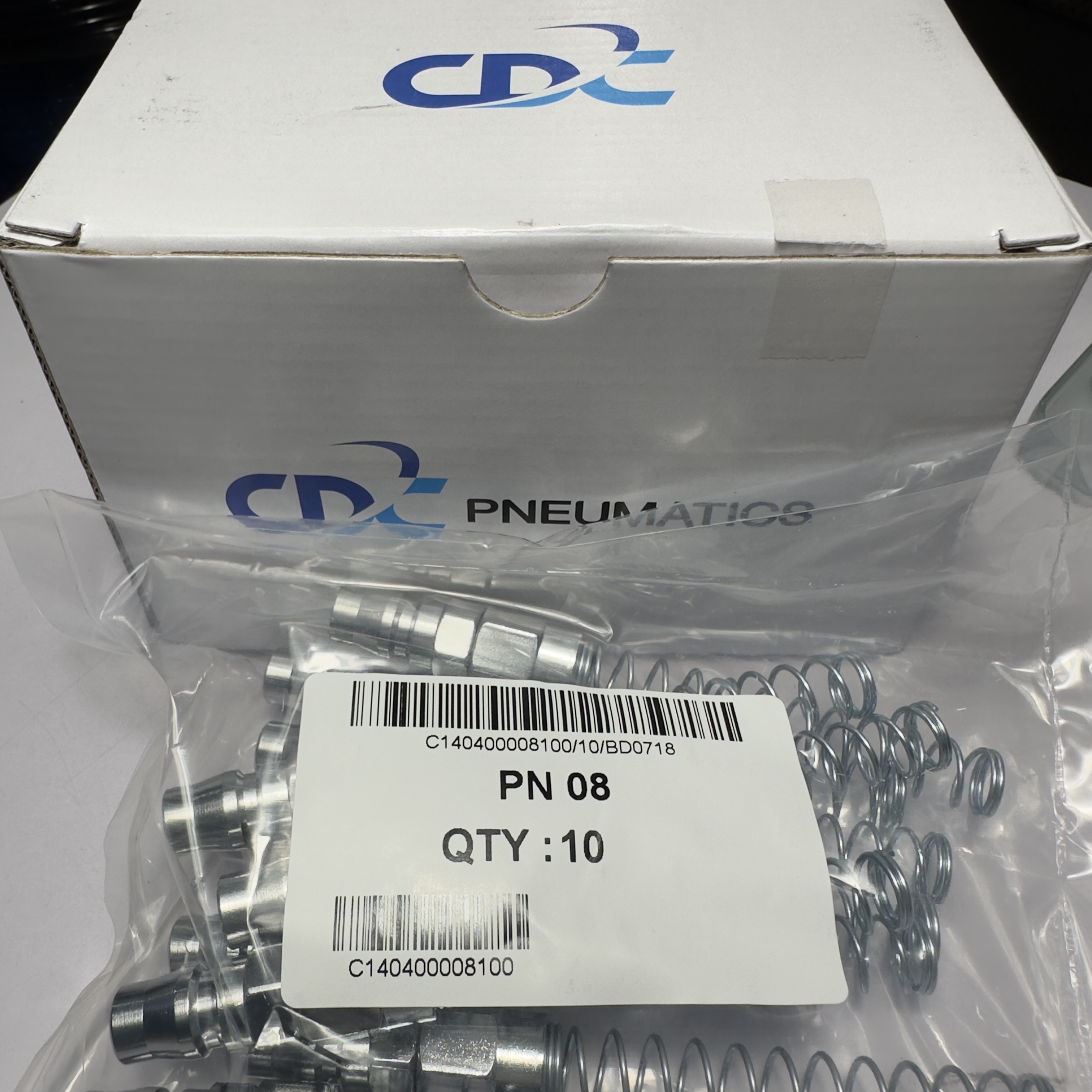

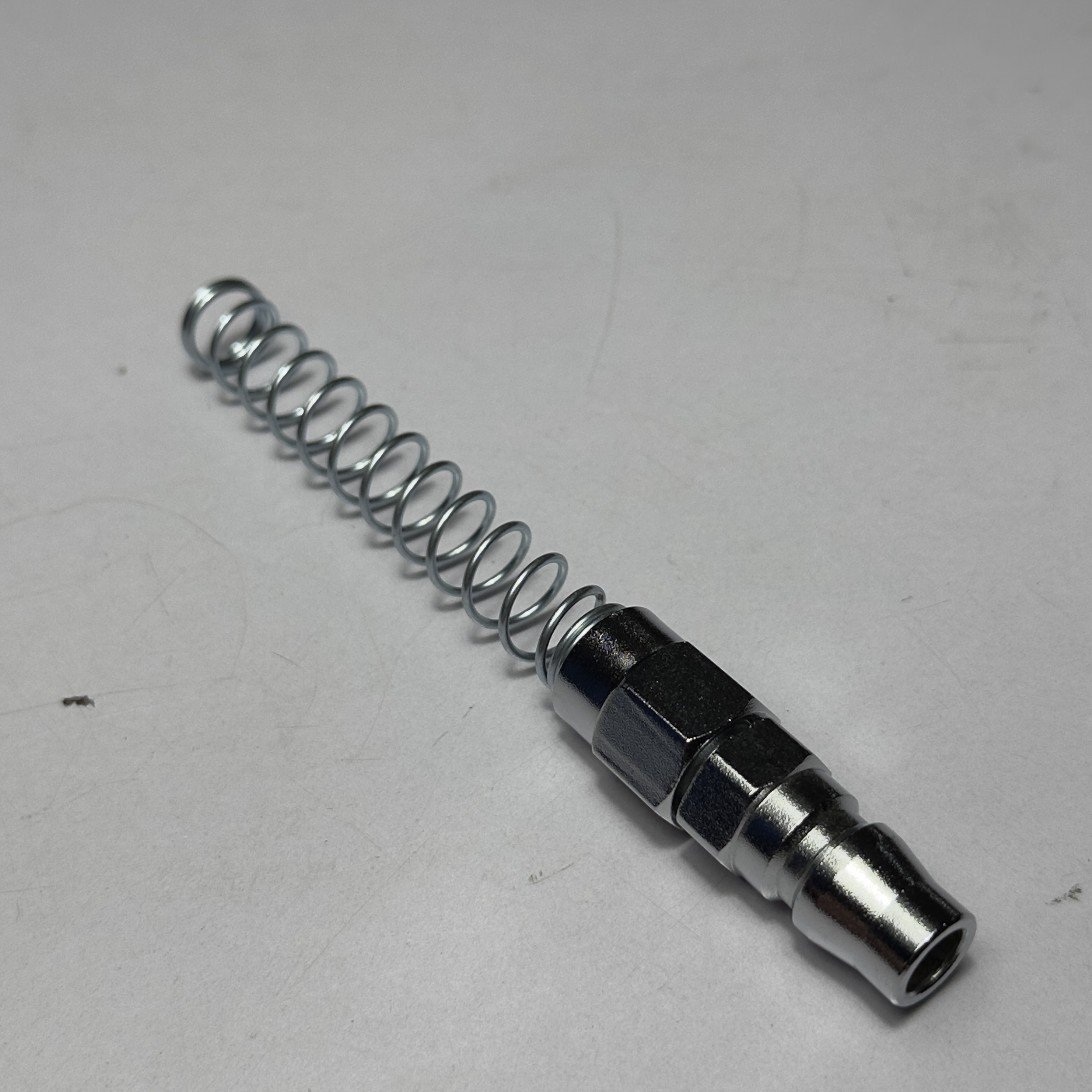

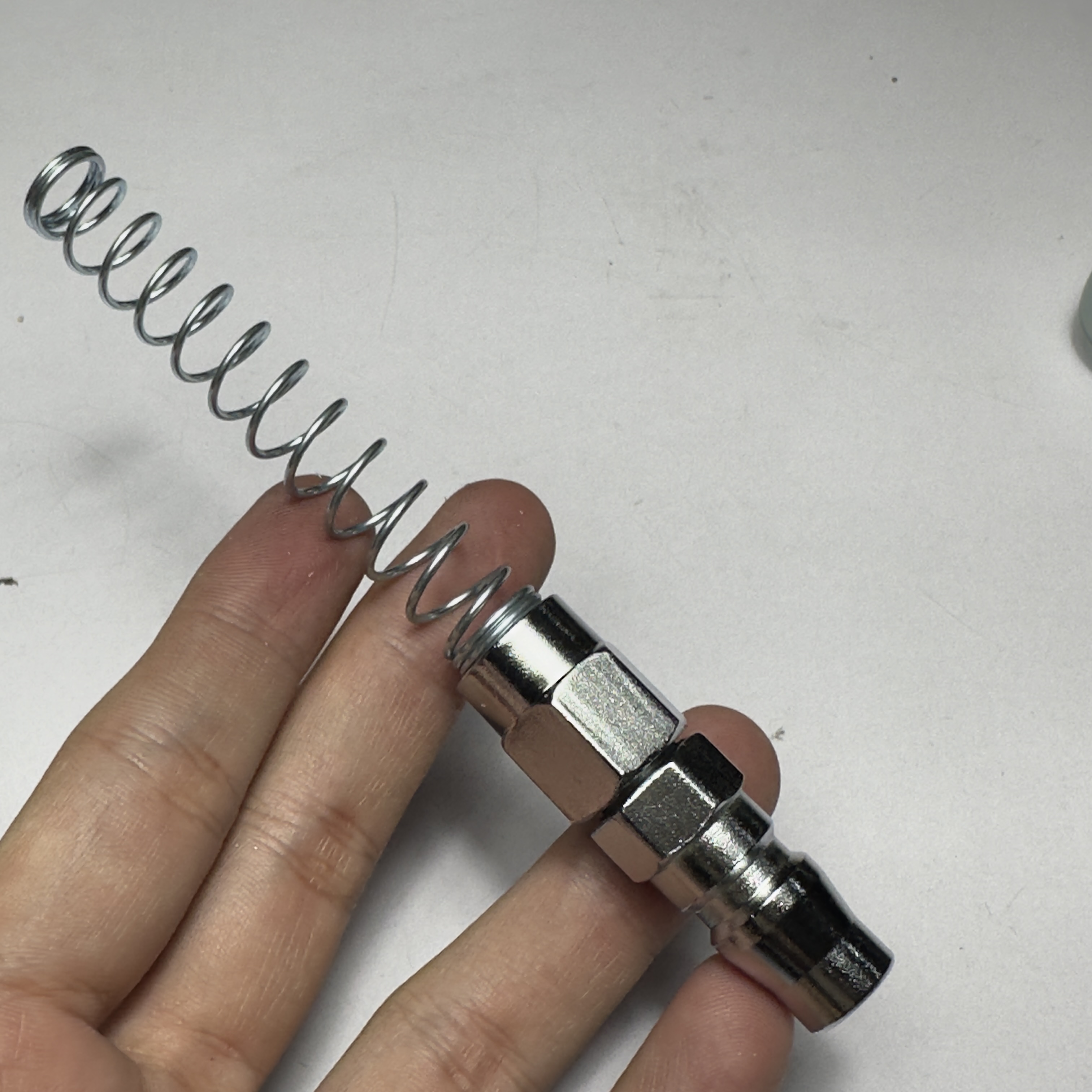

Hình ảnh Khớp Nối Nhanh Khí Nén Đực Siết Ống Phi 8mm CDC PN 08

1. Giới thiệu chung về Khớp Nối Nhanh Khí Nén CDC PN 08

Khớp nối nhanh khí nén model PN 08 của CDC là một loại đầu nối đực (Male Plug) được thiết kế để siết chặt ống khí nén có đường kính ngoài Ø8mm. Nó được sử dụng để kết nối ống khí nén trực tiếp với các khớp nối nhanh cái (Female Couplers) như dòng SM của CDC hoặc các thiết bị có cổng kết nối tương thích. Thiết kế này giúp người dùng dễ dàng lắp đặt và tháo gỡ ống khí nén một cách nhanh chóng mà không cần sử dụng các công cụ phức tạp, đồng thời đảm bảo mối nối chắc chắn, không bị rò rỉ dưới áp suất làm việc. PN 08 là lựa chọn lý tưởng cho việc xây dựng và bảo trì các hệ thống khí nén, từ nhà xưởng đến dây chuyền sản xuất tự động.

2. Thông số kỹ thuật chi tiết của CDC PN 08

Thông số	Giá trị (PN 08)
Model	PN 08
Đường kính ngoài ống (OD)	Ø8 mm
Đường kính ngoài tối đa (øC)	20 mm
Chiều dài tổng L	46 mm
Kích thước A	12 mm
Kích thước H (Hex)	17 mm
Trọng lượng (g)	33 g
Số lượng/hộp (EA/BOX)	100
Loại	Đầu nối đực (Male Plug - Couplers with Hose Connectors)
Chất lỏng áp dụng	KHÍ NÉN (AIR)
Phạm vi áp suất làm việc	0 ~ 150 PSI ($0 \sim 9.9$ Kgf/cm² / $0 \sim 990$ KPa)
Phạm vi nhiệt độ làm việc	32 ~ 140℉ ($0 \sim 60^\circ C$)
Vật liệu	Thép, Đồng thau
Danh mục	COUPLERS (STEEL)

3. Vật liệu và Cấu tạo của Khớp Nối Nhanh Khí Nén CDC PN 08

Khớp nối nhanh CDC PN 08 được chế tạo từ sự kết hợp của thép và đồng thau, mang lại độ bền cơ học cao, khả năng chống mài mòn và ăn mòn, phù hợp cho môi trường công nghiệp khắc nghiệt. Cấu tạo của nó bao gồm:

Thân (Body): Bằng thép hoặc đồng thau, là phần chính của đầu nối, được thiết kế để chịu lực và áp suất, đồng thời chứa cơ chế siết ống.
Cơ chế siết ống: Bao gồm một vòng siết và các chi tiết giúp kẹp chặt ống khí nén Ø8mm, đảm bảo ống không bị tuột và tạo mối nối kín khí.
Gioăng làm kín (O-ring/Seal): Đặt bên trong để đảm bảo khả năng làm kín khí tuyệt đối khi kết nối với khớp nối cái.
Đầu nối đực (Male Plug): Phần đầu được thiết kế theo tiêu chuẩn để khớp hoàn hảo vào khớp nối cái (Female Coupler), tạo ra kết nối nhanh "một chạm".

4. Ưu nhược điểm nổi bật của Khớp Nối Nhanh CDC PN 08

Ưu điểm:

Kết nối ống nhanh chóng: Giúp người dùng dễ dàng gắn ống khí nén Ø8mm vào hệ thống một cách nhanh gọn và chắc chắn.
An toàn và chống rò rỉ: Cơ chế siết ống và gioăng làm kín hiệu quả đảm bảo mối nối kín khí, ngăn ngừa thất thoát áp suất và giảm nguy cơ tai nạn.
Vật liệu bền bỉ: Được làm từ thép và đồng thau, chịu được áp suất và điều kiện làm việc khắc nghiệt, đảm bảo tuổi thọ sản phẩm dài lâu.
Tương thích rộng rãi: Tương thích với các khớp nối nhanh cái tiêu chuẩn (như dòng SM của CDC), tạo sự linh hoạt trong việc thiết kế và mở rộng hệ thống.

Nhược điểm:

Chỉ dùng cho khí nén: Sản phẩm được tối ưu hóa riêng cho khí nén, không phù hợp cho nước hoặc các chất lỏng khác.
Kích thước ống cố định: Chỉ dùng cho ống có đường kính ngoài Ø8mm. Cần lựa chọn mã PN khác nếu dùng ống có đường kính khác.

5. Hướng dẫn lắp đặt và sử dụng Khớp Nối Nhanh Khí Nén PN 08 hiệu quả

Lắp đặt:

Chuẩn bị ống: Cắt ống khí nén Ø8mm vuông góc, không có bavia, và đảm bảo bề mặt ống sạch sẽ.
Tháo vòng siết: Tháo vòng siết (đai ốc) của khớp nối PN 08 ra khỏi thân khớp nối.
Luồn ống: Luồn vòng siết vào ống khí nén trước, sau đó luồn ống qua vòng kẹp (nếu có) và đẩy mạnh ống vào thân khớp nối cho đến khi chạm đáy, đảm bảo ống đã vào sâu hết mức.
Siết chặt: Vặn chặt vòng siết vào thân khớp nối bằng tay. Sau đó, dùng cờ lê siết thêm một lượng vừa đủ (không quá chặt) để cố định ống chắc chắn.
Kết nối với khớp cái: Đẩy mạnh và dứt khoát đầu nối đực PN 08 vào khớp nối nhanh cái (ví dụ: SM series) cho đến khi nghe tiếng "cạch" và khớp nối cái tự động khóa chặt. Kéo nhẹ để đảm bảo kết nối đã an toàn.

Sử dụng và Bảo trì:

Luôn đảm bảo hệ thống khí nén hoạt động trong dải áp suất ($0 \sim 150$ PSI) và nhiệt độ ($0 \sim 60^\circ C$) cho phép của khớp nối.
Thường xuyên kiểm tra mối nối ống với PN 08 để đảm bảo ống vẫn được siết chặt và không có dấu hiệu rò rỉ khí.
Khi ngắt kết nối với khớp cái, chỉ cần kéo vòng ngoài của khớp nối cái để nhả khóa, sau đó rút đầu nối PN 08 ra.
Tránh để khớp nối tiếp xúc với hóa chất ăn mòn hoặc nhiệt độ quá cao/thấp.

6. Ứng dụng thực tế của Khớp Nối Nhanh CDC PN 08 trong công nghiệp

Khớp nối nhanh CDC PN 08 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng kết nối ống khí nén nhanh chóng và hiệu quả:

Kết nối các dụng cụ khí nén cầm tay (súng thổi khí, súng phun, máy mài nhỏ) với đường ống khí nén.
Trong các hệ thống dây chuyền sản xuất tự động hóa, nơi cần thay đổi hoặc di chuyển các thiết bị sử dụng khí nén.
Hệ thống khí nén trong các nhà máy sản xuất, xưởng sửa chữa ô tô, cơ khí.
Cấp khí cho các xi lanh khí nén, van khí nén trong các hệ thống điều khiển tự động.
Ứng dụng trong ngành gỗ, điện tử, dệt may, và nhiều ngành công nghiệp khác sử dụng khí nén.

7. So sánh Khớp Nối Nhanh CDC PN với các dòng đầu nối khác

Dòng PN là loại đầu nối đực (Male Plug) dùng để siết ống, là một phần của hệ thống khớp nối nhanh khí nén. CDC còn cung cấp các dòng đầu nối khác với vật liệu và chức năng đa dạng:

Dòng sản phẩm	Vật liệu chính	Ứng dụng đặc trưng	Ưu điểm nổi bật
PN (Male Plugs - Couplers with Hose Connectors)	Thép, Đồng thau	Nối ống khí nén trực tiếp vào khớp nối cái, kết nối nhanh chóng.	Kết nối ống chắc chắn, dễ dàng lắp đặt, tương thích với khớp cái.
SM (Couplers - Female)	Thép, Đồng thau	Khớp nối cái để gắn vào thiết bị hoặc đường ống cấp khí, nhận đầu nối đực.	Độ bền cao, làm kín tuyệt đối, thao tác một tay.
PMM (Bulkhead Union)	Đồng thau (Brass) và Nhựa (POM/PA66)	Kết nối ống khí nén xuyên qua vách ngăn, panel.	Giải pháp gọn gàng, an toàn khi đi dây xuyên vách, lắp đặt dễ dàng.
MPUC (Union Straight)	Nhựa PA66 (Nylon)	Nối thẳng hai ống khí nén cùng đường kính.	Gọn nhẹ, kết nối thẳng đơn giản, kinh tế.
MPC (Male Connector)	Đồng thau và Nhựa PA66	Nối ống khí nén với cổng ren của thiết bị.	Kết nối ren chắc chắn, dễ dàng tháo lắp, đa dạng kích thước ren.
BUT (Brass Union Tee)	Đồng thau (Brass)	Chia nhánh ống khí nén, đòi hỏi độ bền cao, môi trường khắc nghiệt.	Độ bền cơ học cao, chống ăn mòn tốt, chịu nhiệt độ/áp suất cao hơn dòng nhựa.

8. FAQ - Câu hỏi thường gặp về Khớp Nối Nhanh CDC PN 08

"PN 08 dùng được cho ống khí nén loại nào?"
- PN 08 được thiết kế để sử dụng với các loại ống khí nén có đường kính ngoài Ø8mm, bao gồm ống PU, PA (Nylon), PE, v.v.
"Sản phẩm này có dùng được cho nước không?"
- Không. Theo thông số kỹ thuật, sản phẩm PN 08 chỉ được khuyến nghị sử dụng cho khí nén. Việc sử dụng với nước hoặc các chất lỏng khác có thể gây hỏng hóc hoặc rò rỉ.
"Làm thế nào để tháo ống ra khỏi PN 08 một cách dễ dàng?"
- Để tháo ống, bạn chỉ cần nới lỏng vòng siết (đai ốc) của khớp nối, sau đó nhẹ nhàng rút ống ra. Đảm bảo hệ thống đã xả hết áp suất trước khi tháo.
"Khớp nối PN 08 có thể tái sử dụng không?"
- Có. Nếu được tháo lắp đúng cách và không bị hư hỏng, khớp nối PN 08 có thể được tái sử dụng nhiều lần. Tuy nhiên, cần kiểm tra kỹ gioăng làm kín và cơ chế siết ống trước khi tái sử dụng để đảm bảo hiệu quả làm kín.
"Phạm vi nhiệt độ làm việc của PN 08 là bao nhiêu?"
- PN 08 hoạt động tốt trong phạm vi nhiệt độ từ 32 ~ 140℉ ($0 \sim 60^\circ C$). Không sử dụng ngoài phạm vi này.

9. Kết luận

Khớp Nối Nhanh Khí Nén Đực Siết Ống Phi 8mm CDC PN 08 là một giải pháp kết nối hiệu quả và đáng tin cậy cho các hệ thống khí nén. Với khả năng kết nối ống nhanh chóng, chắc chắn, và vật liệu bền bỉ, sản phẩm này không chỉ giúp tối ưu hóa quá trình lắp đặt mà còn đảm bảo hoạt động an toàn và ổn định cho các thiết bị sử dụng khí nén của bạn.

Cần đầu nối đực siết ống khí nén Ø8mm chất lượng cao, bền bỉ? Hãy chọn CDC PN 08!
