Gối Đỡ Vòng Bi UCF là dòng gối đỡ có vòng bi chèn bên trong và housing dạng mặt bích vuông 4 lỗ, được thiết kế để cố định cụm ổ lên kết cấu máy. Cấu hình này tạo ra một điểm đỡ trục chắc chắn, phù hợp khi vị trí lắp yêu cầu mặt bích vuông và các lỗ bắt vít bố trí trên cùng một mặt phẳng. Trong hệ ký hiệu SKF, UC biểu thị insert bearing có vít định vị, còn F biểu thị flanged unit với mặt bích vuông 4 lỗ.
Tại Mecsu, danh mục Gối Đỡ Vòng Bi UCF hiện có 15 sản phẩm từ SKF và Asahi, gồm các mã UCF204, UCF205, UCF206, UCF207, UCF208, UCF209, UCF210, UCF211, UCF212, UCF213, UCF214, UCF217, UCF308 và UCF311. Dải sản phẩm hiện bao phủ các đường kính trục từ 20 mm đến 85 mm ở những mã đang được cung cấp, giúp người dùng lựa chọn theo kích thước trục, kiểu gá và yêu cầu của hệ thống.
1. Gối Đỡ Vòng Bi UCF là gì?
1.1. Khái niệm Gối Đỡ Vòng Bi UCF
Gối Đỡ Vòng Bi UCF là một cụm bearing unit gồm vòng bi chèn và vỏ gối có mặt bích vuông để bắt cố định vào máy. Khác với vòng bi rời chỉ đảm nhiệm chức năng đỡ và dẫn hướng trục, UCF kết hợp vòng bi với housing thành một cụm lắp đặt hoàn chỉnh.
Theo hệ ký hiệu của SKF, cấu trúc UCF có thể hiểu theo các thành phần chính: UC là insert bearing có vít định vị và F là flanged unit dạng mặt bích vuông 4 lỗ. Vì vậy, đặc điểm nhận diện quan trọng nhất của UCF là sự kết hợp giữa vòng bi chèn và kiểu housing mặt bích vuông.
1.2. UCF phù hợp với nhu cầu lắp đặt nào?
UCF phù hợp khi trục máy cần được đỡ tại một vị trí cố định và kết cấu máy có sẵn mặt phẳng để bắt cụm gối bằng 4 bulong. Cấu hình mặt bích vuông giúp xác định vị trí lắp đặt theo các lỗ bắt vít, thay vì phải thiết kế bệ đỡ dạng chân như gối UCP.
Do đó, khi lựa chọn UCF, nhu cầu không chỉ là tìm một vòng bi có đường kính trong phù hợp. Người dùng cần đồng thời xác định đường kính trục, kiểu mặt bích, khoảng cách lỗ và không gian lắp đặt.
2. Đặc điểm, cấu tạo và hệ thống mã UCF
2.1. Cấu tạo UC + F tạo nên một cụm gối mặt bích vuông
UCF có hai thành phần chức năng chính:
- UC – Insert bearing: vòng bi chèn có lỗ trong để lắp lên trục và sử dụng vít định vị để cố định vòng bi với trục.
- F – Flanged unit: housing dạng mặt bích vuông với 4 lỗ bắt vít.
Trong cùng hệ thống gối đỡ vòng bi, các ký hiệu housing khác nhau thể hiện những cấu hình gá khác nhau. Vì vậy, UCF được nhận diện chủ yếu bởi cấu hình mặt bích vuông 4 lỗ, trong khi UCP, UCFL và UCFC sử dụng các kiểu housing khác.
Điều này cho thấy UCF không chỉ được xác định bởi kích thước vòng bi mà còn bởi cách cụm vòng bi được gá lên máy.
2.2. Phân biệt UCF2xx và UCF3xx
Trong hệ ký hiệu của SKF, chữ số dimension series sau phần housing giúp phân biệt nhóm kích thước và kết cấu. Series 2 là normal series, trong khi series 3 là heavy-duty series.
Dữ liệu tại Mecsu hiện có cả hai nhóm:
- UCF2xx: UCF204, UCF205, UCF206, UCF207, UCF208, UCF209, UCF210, UCF211, UCF212, UCF213, UCF214, UCF217.
- UCF3xx: UCF308 và UCF311.
Không nên chỉ dựa vào số 2 hoặc 3 để suy ra toàn bộ thông số của từng sản phẩm. Khi chọn SKU cụ thể, cần kiểm tra bảng thông số của chính model đó.
2.3. Mã UCF liên hệ trực tiếp với đường kính trục
Với hệ UCF đang được Mecsu cung cấp, mã sản phẩm giúp người mua nhanh chóng xác định nhóm đường kính trục cần tìm:
| Mã UCF |
Đường kính trục |
| UCF204 |
20 mm |
| UCF205 |
25 mm |
| UCF206 |
30 mm |
| UCF207 |
35 mm |
| UCF208 |
40 mm |
| UCF209 |
45 mm |
| UCF210 |
50 mm |
| UCF211 |
55 mm |
| UCF212 |
60 mm |
| UCF213 |
65 mm |
| UCF214 |
70 mm |
| UCF217 |
85 mm |
| UCF308 |
40 mm |
| UCF311 |
55 mm |
Có thể thấy cùng đường kính trục chưa chắc chỉ có một lựa chọn. Ví dụ Mecsu hiện có UCF208 và UCF308 cùng đường kính trục 40 mm, hoặc UCF211 và UCF311 cùng đường kính trục 55 mm. Đây là lý do không nên chọn sản phẩm chỉ bằng đường kính trong; cần tiếp tục kiểm tra series và kích thước lắp.
2.4. Vật liệu và kết cấu gối
Danh mục Mecsu hiện phân loại Gang cho phần lớn sản phẩm UCF đang bán. Tuy nhiên, vật liệu chỉ là một thuộc tính trong Product/SKU và cần đối chiếu theo model cụ thể trước khi sử dụng cho yêu cầu kỹ thuật đặc thù.
Về mặt cấu trúc, điểm quan trọng của UCF là sự kết hợp giữa insert bearing + housing mặt bích vuông, trong đó housing tạo vị trí gá còn vòng bi đảm nhiệm chức năng đỡ trục.
3. Gối Đỡ Vòng Bi UCF được ứng dụng ở đâu?
3.1. Hệ thống băng tải và băng chuyền
UCF phù hợp với các vị trí cần cố định đầu trục hoặc trục truyền động vào khung máy bằng mặt bích. Đây là cấu hình thường gặp trong hệ thống băng tải, băng chuyền và các cơ cấu truyền động có trục quay.
Với các ứng dụng này, việc lựa chọn không nên dừng ở “trục bao nhiêu mm” mà cần kiểm tra cả vị trí bắt gối, khoảng cách lỗ và tải tác dụng lên cụm ổ.
3.2. Máy móc và hệ truyền động
UCF có thể được sử dụng tại các vị trí đỡ trục trong máy móc công nghiệp, hệ truyền động và các cơ cấu quay. Đặc điểm về mặt lắp đặt nằm ở việc housing và vòng bi được tích hợp thành một cụm, giúp thiết kế vị trí gá theo mặt bích thay vì sử dụng housing dạng chân.
3.3. Thiết bị cần điểm gá mặt bích vuông
Khi kết cấu máy đã có mặt phẳng và cần một cụm gối cố định bằng 4 bulong, UCF là một lựa chọn phù hợp về cấu hình. Trong trường hợp thiết kế yêu cầu kiểu gá khác, người dùng nên xem xét các nhóm housing tương ứng thay vì thay thế bằng UCF chỉ vì cùng đường kính trục.
4. Những thông số cần quan tâm khi chọn UCF
4.1. Đường kính trong và đường kính trục
Đường kính trong là thông số đầu tiên cần xác định vì nó phải tương thích với đường kính trục. Dữ liệu Mecsu hiện có UCF từ d20 đến d85 ở các mã đang cung cấp.
Ví dụ:

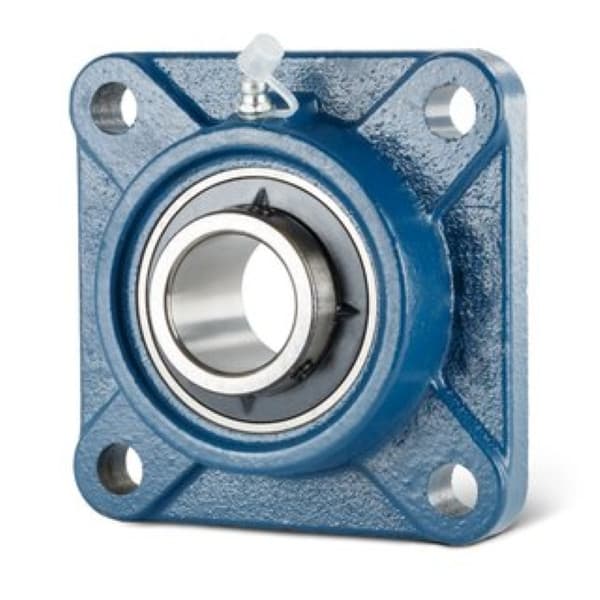

- Trục 20 mm → có thể bắt đầu từ UCF204.

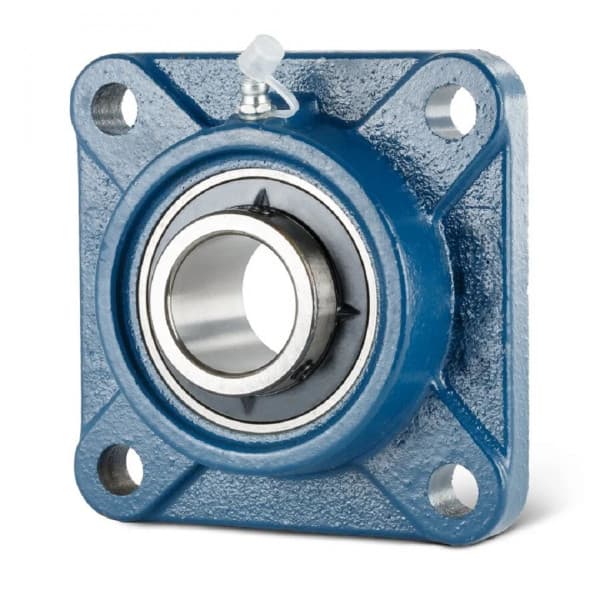

- Trục 40 mm → có UCF208 hoặc UCF308 trong danh mục hiện tại.
- Trục 50 mm → có UCF210.
- Trục 55 mm → có UCF211 hoặc UCF311.
- Trục 85 mm → có UCF217.
Các ví dụ này chỉ xác định nhóm sản phẩm theo đường kính trục, chưa phải kết luận SKU cuối cùng.
4.2. Kích thước lắp và mặt bích
Sau khi xác định đường kính trục, cần kiểm tra kích thước housing, khoảng cách lỗ bắt vít, kích thước tổng thể và không gian xung quanh gối.
Đây là bước đặc biệt quan trọng khi thay thế một gối đang sử dụng. Một model có cùng đường kính trục nhưng khác kích thước housing hoặc khoảng cách lỗ có thể không lắp vừa vị trí hiện tại.
4.3. Tải trọng và tốc độ
Tải trọng động, tải trọng tĩnh và tốc độ giới hạn là các thông số cần đối chiếu với điều kiện làm việc thực tế.
Danh mục Mecsu hiện có các bộ lọc cho tải trọng động, tải trọng tĩnh và tốc độ giới hạn, cho thấy đây là những thuộc tính quan trọng trong hệ thống dữ liệu sản phẩm. Tuy nhiên, không nên lấy một giá trị của model này áp cho model khác; thông số phải được kiểm tra trên đúng SKU.
5. Cách chọn Gối Đỡ Vòng Bi UCF phù hợp
5.1. Bước 1 – Xác định đường kính trục
Đo hoặc xác định chính xác đường kính trục trước khi tìm mã UCF. Đây là thuộc tính giúp thu hẹp nhanh nhất phạm vi sản phẩm.
Ví dụ, nếu trục là 50 mm, người dùng có thể tìm nhóm UCF210. Nếu trục là 40 mm, cần tiếp tục xem xét UCF208 và UCF308 thay vì mặc định chọn một mã duy nhất.
5.2. Bước 2 – Kiểm tra kiểu gá mặt bích
Nếu máy yêu cầu housing mặt bích vuông 4 lỗ, UCF là nhóm cần ưu tiên. Nếu kết cấu máy sử dụng bệ chân, mặt bích oval 2 lỗ hoặc mặt bích tròn 4 lỗ, cần xem xét các nhóm UCP, UCFL hoặc UCFC tương ứng.
5.3. Bước 3 – Kiểm tra series và kích thước lắp
Sau đường kính trục, kiểm tra UCF2xx hay UCF3xx, sau đó đối chiếu kích thước housing và lỗ bắt vít. Không nên coi hai mã có cùng đường kính trục là hoàn toàn thay thế cho nhau.
Ví dụ, UCF208 và UCF308 đều được Mecsu cung cấp cho trục 40 mm nhưng thuộc hai series khác nhau. Tương tự, UCF211 và UCF311 cùng có đường kính trục 55 mm nhưng là hai mã khác nhau.
5.4. Bước 4 – Đối chiếu tải, tốc độ và thương hiệu
Khi ứng dụng có yêu cầu cụ thể về tải hoặc tốc độ, cần kiểm tra thông số của đúng model thay vì chỉ dựa vào kích thước.
Sau đó mới lựa chọn thương hiệu và SKU phù hợp. Mecsu hiện có UCF của SKF và Asahi, trong đó SKF có UCF210 và Asahi có nhiều mã từ UCF204 đến UCF217 cùng UCF308, UCF311.
6. UCF và các sản phẩm liên quan tại Mecsu
6.1. UCF nằm ở đâu trong hệ Gối Đỡ Vòng Bi?
UCF là một Product Family trong nhóm Gối Đỡ Vòng Bi, được nhận diện chủ yếu bằng cấu hình mặt bích vuông 4 lỗ.
Có thể hình dung hệ quan hệ như sau:
Gối Đỡ Vòng Bi → UCF → Mặt bích vuông 4 lỗ → UCF2xx/UCF3xx → Model/SKU → Thông số → Ứng dụng
Song song với UCF là các nhóm housing khác:
| Dòng |
Kiểu gá chính |
Khi nào xem xét |
| UCF |
Mặt bích vuông 4 lỗ |
Cần gá mặt bích vuông |
| UCP |
Pillow block |
Cần housing dạng chân đỡ |
| UCFL |
Mặt bích oval 2 lỗ |
Kết cấu phù hợp kiểu 2 lỗ |
| UCFC |
Mặt bích tròn 4 lỗ |
Cần mặt bích tròn |
| UCPA |
Gối đỡ chân ren |
Thiết kế yêu cầu tapped base |
Các relationship này giúp người mua lựa chọn theo cách lắp đặt, thay vì chỉ tìm kiếm theo từ khóa “gối đỡ vòng bi”.
6.2. Các mã UCF hiện có trên Mecsu
Danh mục hiện có 15 sản phẩm, gồm:
Asahi: UCF204, UCF205, UCF206, UCF207, UCF208, UCF209, UCF210, UCF211, UCF212, UCF213, UCF214, UCF217, UCF308 và UCF311.
SKF: UCF210.
Dải sản phẩm này tạo thành một mạng SKU có nhiều kích thước trục, đồng thời có những trường hợp cùng đường kính nhưng khác series như UCF208/UCF308 và UCF211/UCF311. Đây là điểm cần chú ý khi xây dựng quan hệ sản phẩm và tư vấn thay thế.
6.3. Chọn UCF theo nhu cầu thay vì chỉ theo mã
Khi người dùng đã có một trục hoặc cụm máy cụ thể, cách lựa chọn hiệu quả là đi theo chuỗi:
Nhu cầu sử dụng → đường kính trục → kiểu gá → kích thước lắp → tải/tốc độ → series → thương hiệu → SKU.
Ví dụ, với trục 40 mm, chưa thể kết luận ngay UCF208 hay UCF308 chỉ từ đường kính. Cần tiếp tục kiểm tra series, kích thước lắp và yêu cầu tải của hệ thống.
Ngược lại, nếu máy đã sử dụng một housing UCF cụ thể và cần thay thế, nên lấy mã model + kích thước lắp + thương hiệu làm điểm bắt đầu để giảm nguy cơ chọn nhầm sản phẩm có cùng đường kính nhưng khác kết cấu.
6.4. Từ Category đến đúng sản phẩm UCF
Category Gối Đỡ Vòng Bi UCF đóng vai trò là lớp kiến thức giúp xác định UCF là gì, khác các kiểu gối khác ở đâu và chọn theo tiêu chí nào. Sau khi xác định được model phù hợp, người dùng có thể chuyển xuống trang Product/SKU để kiểm tra đầy đủ thông số, tình trạng cung ứng và thông tin thương mại hiện tại.
