Đầu cosse (cos) ghim là gì? Phân loại và bảng tra thông số kích thước đầu cosse ghim.
1. Đầu Cosse (cos) ghim là gì?
Đầu cosse ghim ( đầu cosse đực cái ) là 1 trong những loại đầu cos đặc biệt về hình dạng cũng như cách kết nối giữa 2 đầu cos với nhau. Đây là một loại linh kiện được sử dụng phổ biến trong các hệ thống tủ điện điều khiển máy móc tự động, hay điện nhà xưởng và một số thiết bị điện dân dụng Bên cạnh đó đầu cosse ghim giúp gia tăng sự lựa chọn cho kỹ sư khi làm việc trong các môi trường chật hẹp với rất nhiều hình dạng khác như cosse ghim capa, cosse ghim lá cờ, cosse ghim viên đạn, cosse piggy back .....Đầu cosse thường được sử dụng trong hệ thống điện, làm nơi tiếp хúc giữa các điểm để tránh gâу ra hiện tượng nhiệt, đánh hồ quang gâу hao mòn tiếp điểm. Để sử dụng đầu cosse được an toàn thì chúng ta có 1 số điều cần lưu ý như sau:
- Số lượng dây được bấm trong một đầu cosse không nên lớn hơn ba.
- Trong mọi trường hợp, tổng diện tích mặt cắt ngang của lõi dây không được vượt quá diện tích mặt cắt ngang của đầu cosse.
- Không sử dụng đầu cosse kém chất lượng hoặc có dấu hiệu bi oxy hóa.
Dây dẫn có thể được kết nối với đầu có bằng một số phương pháp bao gồm xiết chặt bằng bulong, bấm (ép) chặt. Phổ biến nhất là cách bấm đầu cosse bằng kiềm bấm cosse chuyên dụng
2.
Phân loại đầu Cosse ghim
2.1 Đầu cosse ghim capa đực cái

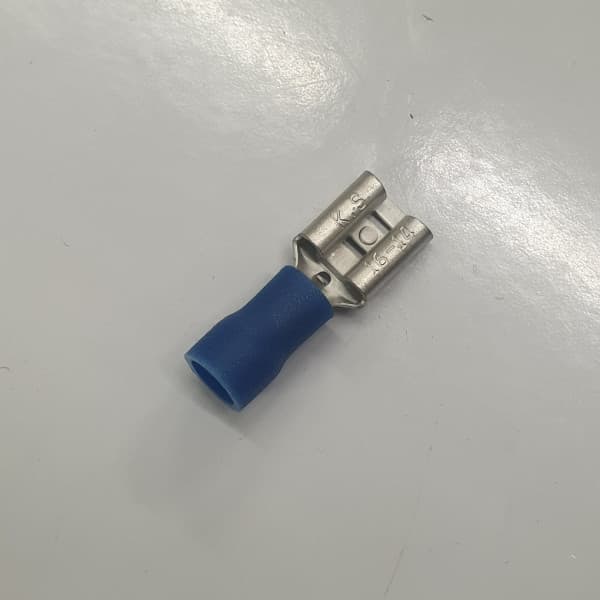

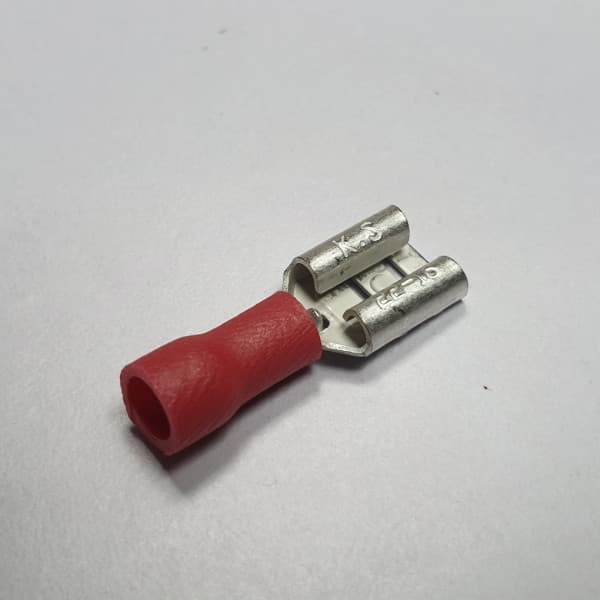

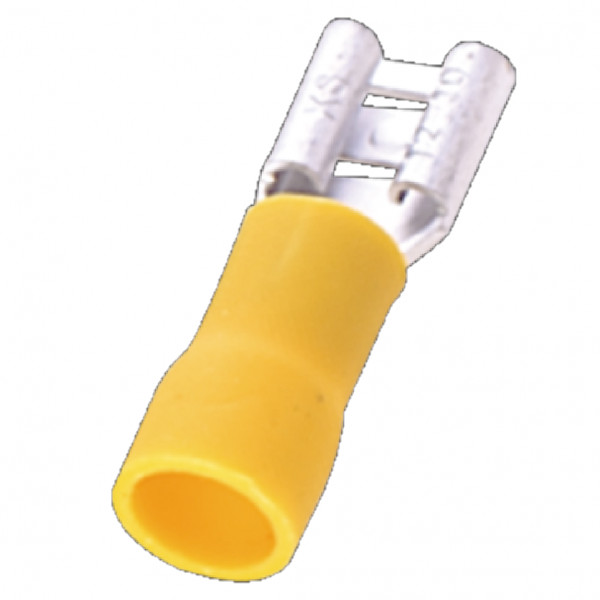

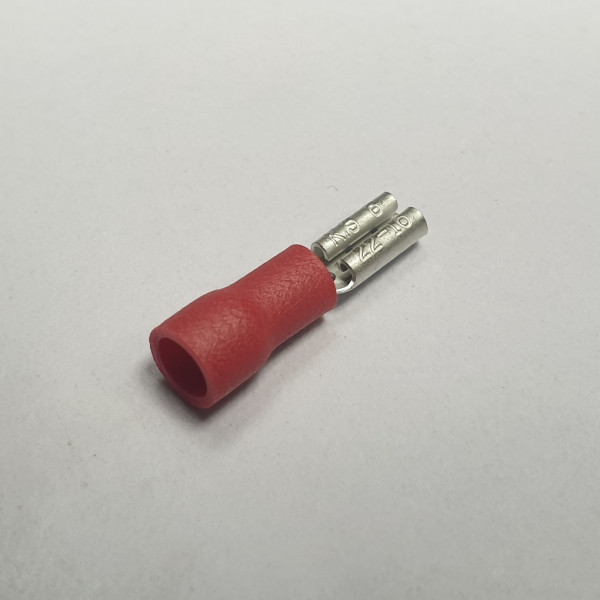

Đầu cosse cái hay còn được gọi là đầu cosse ghim capa dẹp FDD. Loại đầu cosse này có đầu bọc nhựa cách điện các màu (xanh-đỏ-vàng) tương ứng với các loại dây (lạnh-nóng-trung tính). Đầu cosse ghim dẹp FDD cũng có kích thước đa dạng 1.0-2.5-5.5 phù hợp với dây điều khiển dùng trong tủ bảng điện cũng như các dây nối trong điện gia dụng. Đầu cosse có thể được bọc cách điện phần thân hoặc toàn bộ đầu cos.

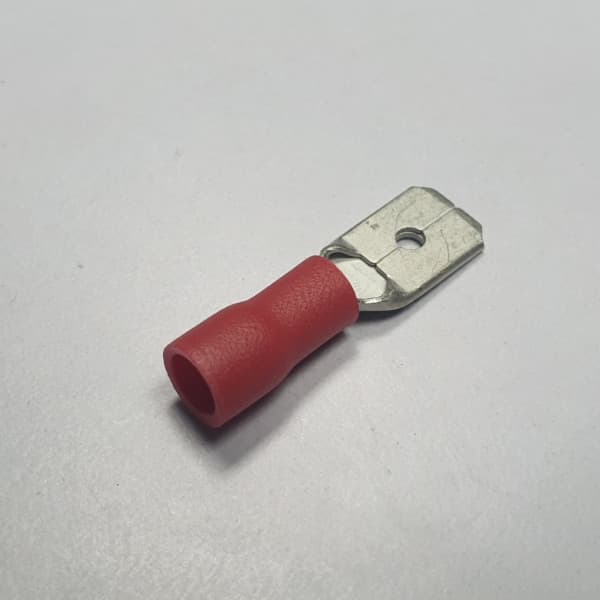

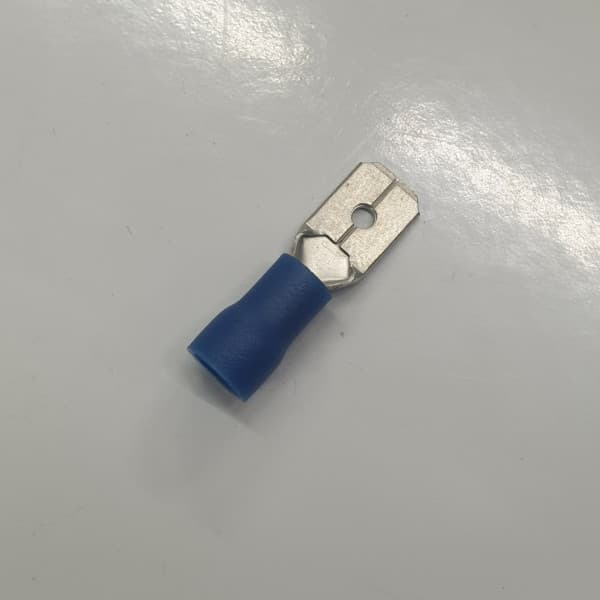

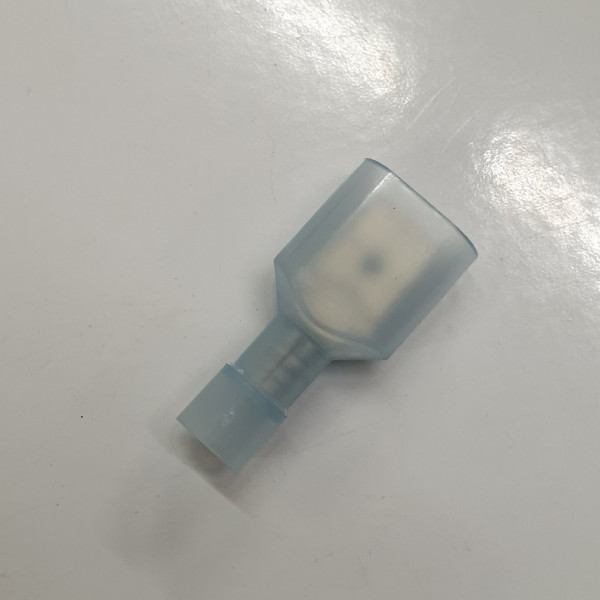

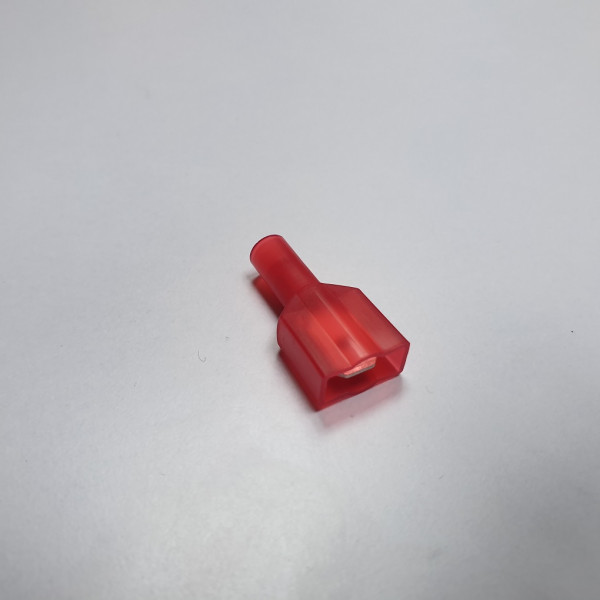

Đầu cosse đực hay còn được gọi là đầu cosse ghim capa dẹp MDD. Cũng giống như đầu cosse cái, loại này có đầu bọc nhựa cách điện các màu (xanh-đỏ-vàng) tương ứng với các loại dây (lạnh-nóng-trung tính). Đầu cosse ghim dẹp MDD cũng có kích thước đa dạng 1.0-2.5-5.5 phù hợp với dây điều khiển dùng trong tủ bảng điện cũng như các dây nối trong điện gia dụng. Cosse Y5.5 dùng cho dây đơn 4-6.00mm. Cosse Y5.5 cũng có thể được ứng dụng cho 2-3 dây 2.5mm hoặc nhỏ hơn.

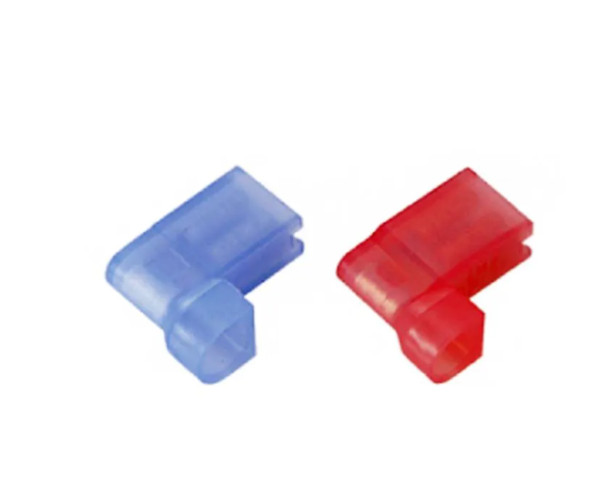

2.2 Đầu cosse ghim hình lá cờ
Khác với đầu cosse ghim capa thì đầu cosse ghim hình lá cờ chỉ có dạng cái với hình ảnh như bên dưới
Tiết diện dây dẫn phù hợp với đầu cosse ghim dẹp cái dạng cờ từ 0,5 mm2 cho tới 5 mm2
2.3 Đầu cosse ghim dạng piggy back ( đầu cosse ghim lắp ngược)
Đây là loại đầu cosse ghim mà có cả 2 giới tính đực và cái trên cùng một sản phẩm. Nó thường được xử dụng khi cần phải giới hạn số lượng đầu cosse ghim đực. Nói chung nếu cần 1 thiết bị kết nối 2 chiều thì đầu cosse piggyback sẽ là 1 lựa chọn không thể bỏ qua.

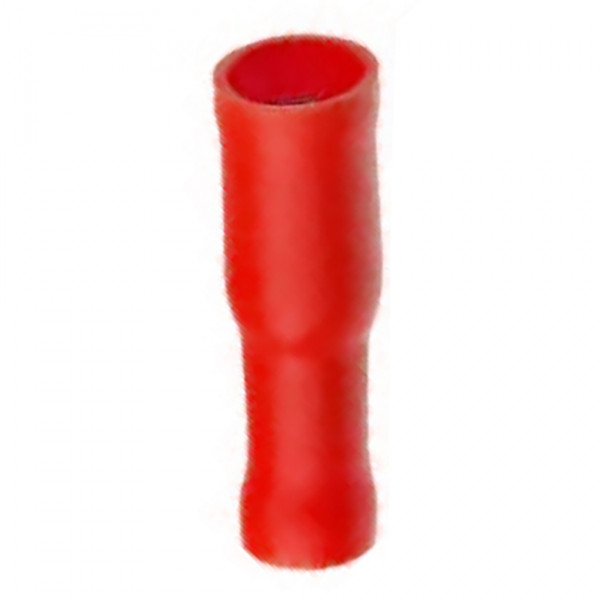

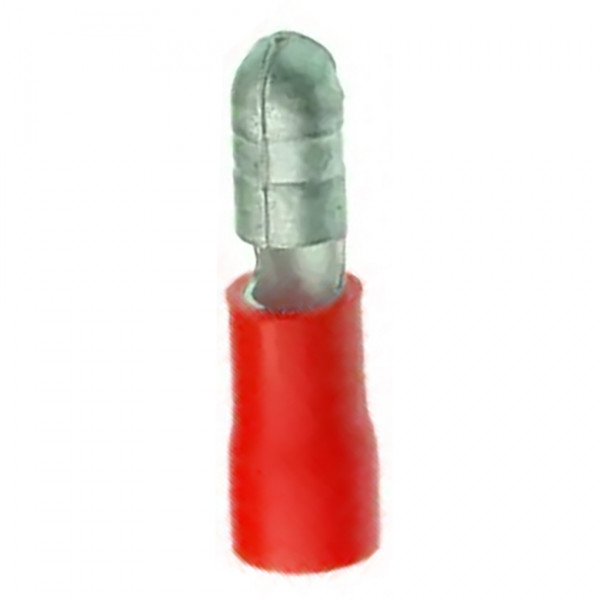

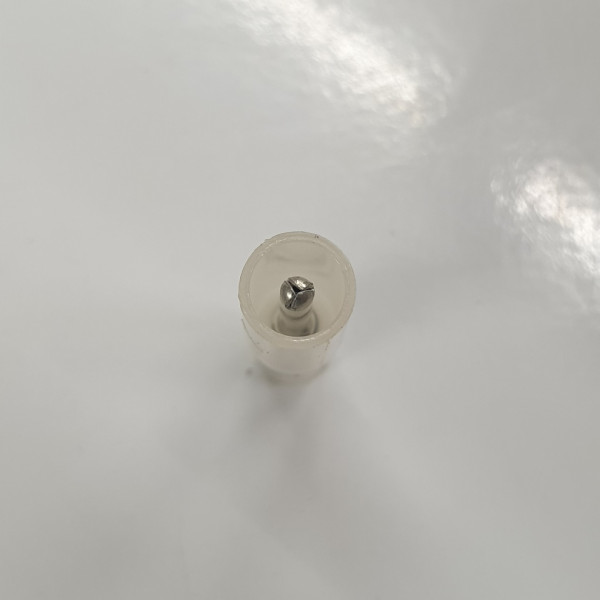

2.4 Đầu cosse ghim dạng viên đạn

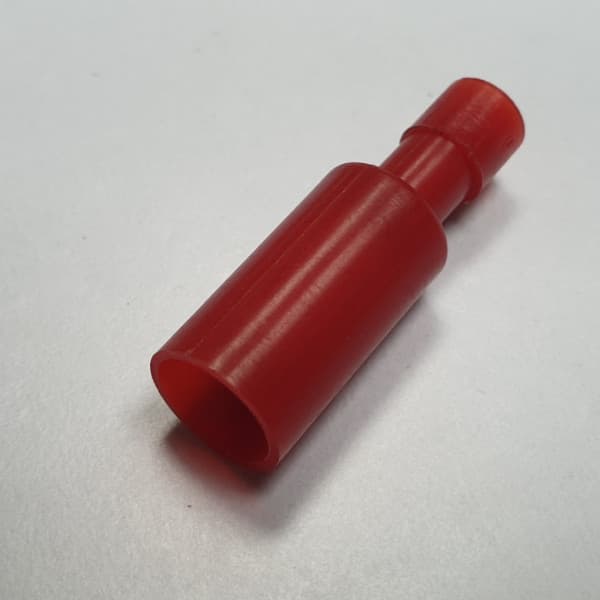

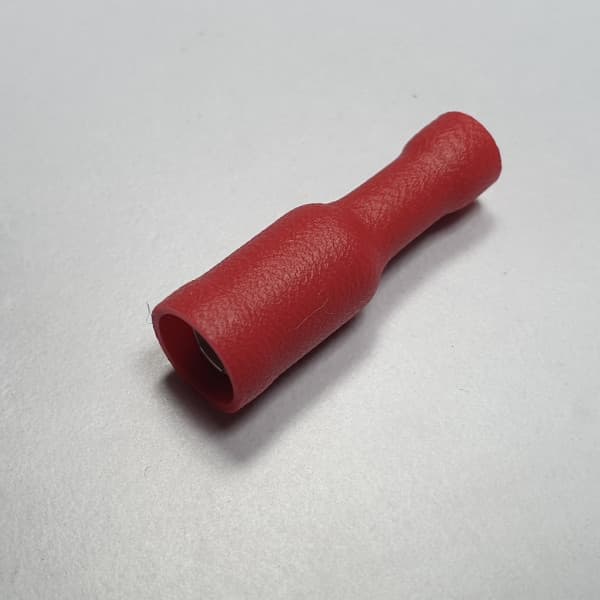

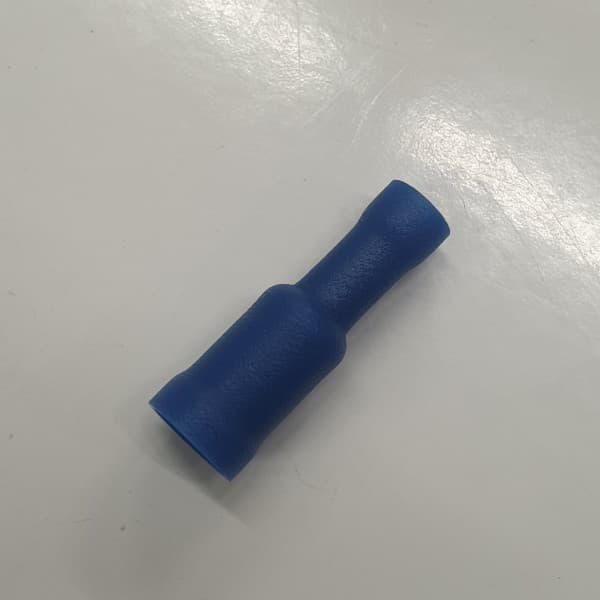

Đầu nối ghim hình viên đạn là một lựa chọn tuyệt vời để kết nối dây trong không gian nhỏ hoặc chật hẹp. Chúng không yêu cầu nhiều không gian để sử dụng. Bạn có thể kết nối chúng và ngắt kết nối chúng trong không gian nhỏ.
Một số ứng dụng phổ biến nhất cho đầu cosse ghim dạng viên đạn
Dây loa
Hệ thống giải trí gia đình
Xe ô tô
Hệ Thống chiếu sáng
3.
Cách lựa chọn đầu Cosse ghim
Kích thước dây:phần thân đầu cosse được thiết kế để sử dụng theo quy cách của Mỹ [AWG] hoặc của Việt Nam là mm2
NEMA Tab: Phần lưỡi cần chọn kích thước và độ dày phù hợp của đầu cos đực và cos cái phù hợp để mối nối chặt chẽ
4.
Chất liệu của đầu Cosse ghim
Đồng Thau: được cấu trúc bởi hai nguyên tố kim loại là đồng ( Cu ) và kẽm ( Zn ) được trộn và nung với nhau. Tỷ lệ pha chế giữa đồng và kẽm sẽ cho ta mỗi loại đồng thau khác nhau và thường được phân biệt trải qua sắc tố màu mà chúng bộc lộ
Đồng: có tính dẫn điện cao được sản xuất bằng vật liệu ống đồng, thanh đồng có độ tinh khiết đến 99,9%. Đầu cos đồng nối dây điện thường được sử dụng cho các loại dây cáp lớn có lõi bằng đồng. Phụ kiện này có loại còn được mạ một lớp thiếc, niken ở bề mặt ngoài để tăng khả năng chống oxi hoá, ăn mòn, hoạt động tốt ở môi trường nhiệt độ - 55°C đến 155°C.
5.
Thương hiệu uy tín để mua đầu Cosse ghim
Mecsu cung cấp nhiều loại đầu cos dây điện như: Đầu cos KST (Đài Loan), đầu cos Mẫn Hồ Điệp (China)... Đầu cos KST đạt tiêu chuẩn ISO 9001, IATF 16949 về hệ thống chất lượng, chứng chỉ RoHS và IECQ 080000 về quản lý quy trình chất độc hại và chứng chỉ ISO 14001 về quản lý môi trường.
6.
Bảng tra kích thước đầu Cosse ghim capa, đầu Cosse ghim viên đạn, đầu Cosse ghim
dạng lá cờ, đầu Cosse ghim dạng piggyback
Part #
Description
Tiết Diện Danh Định
Bề ngang Đầu (mm)
Vỏ Cách Điện
Nematab cos đực cái
KST-FDFV2-187(5)
Đầu Cosse Ghim Cái Cách Điện Toàn Phần 1.5-2.5mm2 Màu Xanh FDFV2-187(5)
1.5-2.5
5
PVC
0.020x.187 (0.5x4.75)
KST-FDFV1-250
Đầu Cosse Ghim Cái Cách Điện Toàn Phần 0.5-1.5mm2 Màu Đỏ FDFV1-250
0.5-1.5
6.6
PVC
0.032x.250 (0.8x6.35)
KST-FDFV2-250
Đầu Cosse Ghim Cái Cách Điện Toàn Phần 1.5-2.5mm2 Màu Xanh FDFV2-250
1.5-2.5
6.6
PVC
0.032x.250 (0.8x6.35)
KST-FDFV5-250
Đầu Cosse Ghim Cái Cách Điện Toàn Phần 4-6mm2 Màu Vàng FDFV5-250
4-6 mm2
6.6
PVC
0.032x.250 (0.8x6.35)
KST-FDV1-110(5)
Đầu Cosse Ghim Cái Cách Điện 0.5-1.5 mm2 Màu Đỏ FDV1-110(5)
0.5-1.5
3.2
PVC
0.020x.110 (0.5x2.8)
KST-FDV1-110(8)
Đầu Cosse Ghim Cái Cách Điện 0.5-1.5 mm2 Màu Đỏ FDV1-110(8)
0.5-1.5
3.2
PVC
0.032x.110 (0.8x2.8)
KST-FDV1-187(5)
Đầu Cosse Ghim Cái Cách Điện 0.5-1.5 mm2 Màu Đỏ FDV1-187(5)
0.5-1.5
5
PVC
0.020x.187 (0.5x4.75)
KST-FDV1-187(8)
Đầu Cosse Ghim Cái Cách Điện 0.5-1.5 mm2 Màu Đỏ FDV1-187(8)
0.5-1.5
5
PVC
0.032x.187 (0.8x4.75)
KST-FDV2-187(5)
Đầu Cosse Ghim Cái Cách Điện 1.5-2.5 mm2 Màu Xanh Dương FDV2-187(5)
1.5-2.5
5
PVC
0.020x.187 (0.5x4.75)
KST-FDV1-250
Đầu Cosse Ghim Cái Cách Điện 0.5-1.5 mm2 Màu Đỏ FDV1-250
0.5-1.5
6.6
PVC
0.032x.250 (0.8x6.35)
KST-FDV2-250
Đầu Cosse Ghim Cái Cách Điện 1.5-2.5 mm2 Màu Xanh Dương FDV2-250
1.5-2.5
6.6
PVC
0.032x.250 (0.8x6.35)
KST-FDV5-250
Đầu Cosse Ghim Cái Cách Điện 4-6 mm2 Màu Vàng FDV5-250
4-6 mm2
6.6
PVC
0.032x.250 (0.8x6.35)
KST-MDV1-250
Đầu Cosse Ghim Đực Cách Điện 0.5-1.5mm2 Màu Đỏ MDV1-250
0.5-1.5
6.35
PVC
0.032x.250 (0.8x6.35)
KST-MDV2-250
Đầu Cosse Ghim Đực Cách Điện 1.5-2.5mm2 Màu Xanh Dương MDV2-250
1.5-2.5
6.35
PVC
0.032x.250 (0.8x6.35)
KST-MDV5-250
Đầu Cosse Ghim Đực Cách Điện 4-6mm2 Màu Vàng MDV5-250
4-6 mm2
6.35
PVC
0.032x.250 (0.8x6.35)
KST-MDV1-110(5)
Đầu Cosse Ghim Đực Cách Điện 0.5-1.5mm2 Màu Đỏ MDV1-110(5)
0.5-1.5
2.8
PVC
0.020x.110 (0.5x2.8)
KST-MDV1-110(8)
Đầu Cosse Ghim Đực Cách Điện 0.5-1.5mm2 Màu Đỏ MDV1-110(8)
0.5-1.5
2.8
PVC
0.032x.110 (0.8x2.8)
KST-MDV1-187(5)
Đầu Cosse Ghim Đực Cách Điện 0.5-1.5mm2 Màu Đỏ MDV1-187(5)
0.5-1.5
4.8
PVC
0.020x.187 (0.5x4.75)
KST-MDV1-187(8)
Đầu Cosse Ghim Đực Cách Điện 0.5-1.5mm2 Màu Đỏ MDV1-187(8)
0.5-1.5
4.8
PVC
0.032x.187 (0.8x4.75)
KST-MDV2-110(5)
Đầu Cosse Ghim Đực Cách Điện 1.5-2.5mm2 Màu Xanh Dương MDV2-110(5)
1.5-2.5
2.8
PVC
0.020x.110 (0.5x2.8)
KST-MDV2-110(8)
Đầu Cosse Ghim Đực Cách Điện 1.5-2.5mm2 Màu Xanh Dương MDV2-110(8)
1.5-2.5
2.8
PVC
0.032x.110 (0.8x2.8)
KST-MDV2-187(5)
Đầu Cosse Ghim Đực Cách Điện 1.5-2.5mm2 Màu Xanh Dương MDV2-187(5)
1.5-2.5
4.8
PVC
0.020x.187 (0.5x4.75)
KST-MDV2-187(8)
Đầu Cosse Ghim Đực Cách Điện 1.5-2.5mm2 Màu Xanh Dương MDV2-187(8)
1.5-2.5
4.8
PVC
0.032x.187 (0.8x4.75)
KST-FDFNY1-250

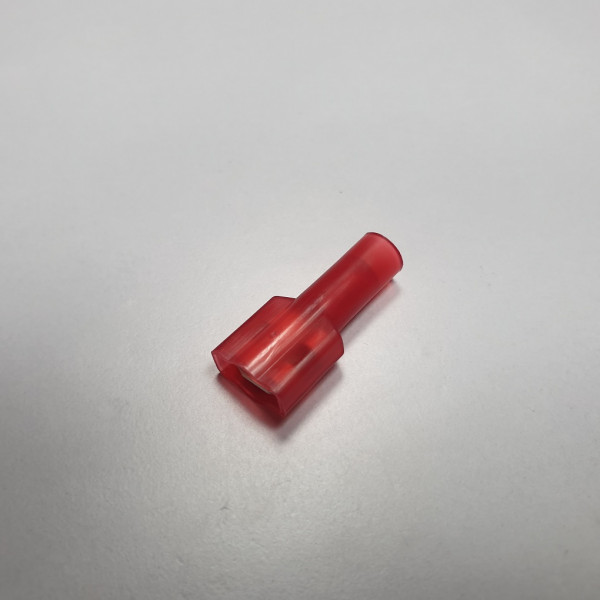

Đầu Cosse Ghim Cái Cách Điện Nylon 0.5-1.5 mm2 Màu Đỏ FDFNY1-250
0.5-1.5
6.6
Polyamide
0.032x.250 (0.8x6.35)
KST-FDFNY2-250
Đầu Cosse Ghim Cái Cách Điện Nylon 1.5-2.5 mm2 Màu Xanh Dương FDFNY2-250
1.5-2.5
6.6
Polyamide
0.032x.250 (0.8x6.35)
KST-MDFNY1-250
Đầu Cosse Ghim Đực Cách Điện Nylon 0.5-1.5 mm2 Màu Đỏ MDFNY1-250
0.5-1.5
6.35
Polyamide
0.032x.250 (0.8x6.35)

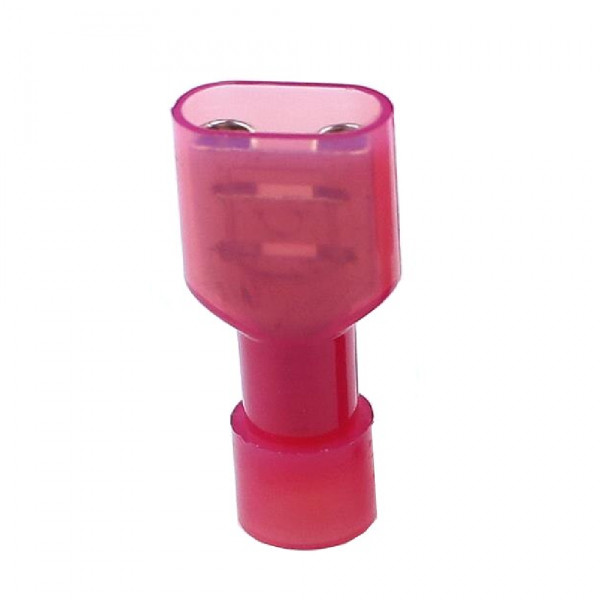

KST-FDFN1-250
Đầu Cosse Ghim Cái Cách Điện Toàn Phần Nylon 0.5-1.5mm2 Màu Đỏ FDFN1-250
0.5-1.5
6.6
Polyamide
KST-FDFN2-250

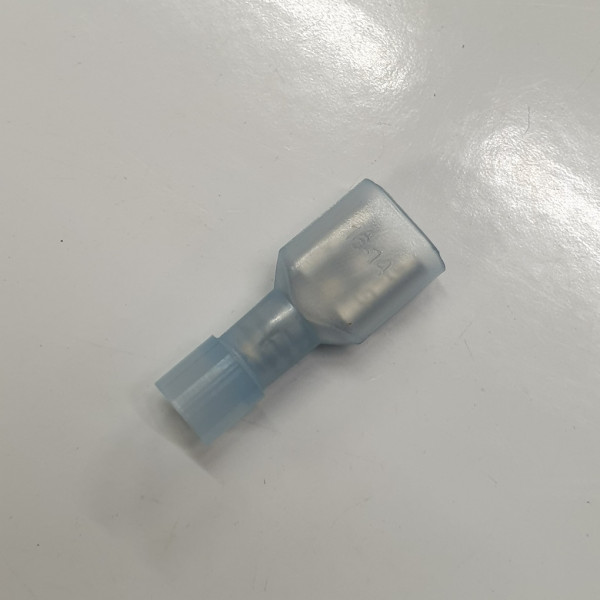

Đầu Cosse Ghim Cái Cách Điện Toàn Phần Nylon 1.5-2.5mm2 Màu Xanh Dương FDFN2-250
1.5-2.5
6.6
Polyamide
KST-FDFN5-250
Đầu Cosse Ghim Cái Cách Điện Toàn Phần Nylon 4-6mm2 Màu Vàng FDFN5-250
4-6 mm2
6.6
Polyamide
KST-MDFN1-250
Đầu Cosse Ghim Đực Cách Điện Toàn Phần Nylon 0.5-1.5mm2 Màu Đỏ MDFN1-250
0.5-1.5
6.35
Polyamide
KST-MDFN2-250
Đầu Cosse Ghim Đực Cách Điện Toàn Phần Nylon 1.5-2.5mm2 Màu Xanh Dương MDFN2-250
1.5-2.5
6.35
Polyamide
KST-MDFN5-250
Đầu Cosse Ghim Đực Cách Điện Toàn Phần Nylon 4-6mm2 Màu Vàng MDFN5-250
4-6 mm2
6.35
Polyamide
KST-FDFD1-187(8)
Đầu Cosse Ghim Cái Cách Điện Toàn Phần 0.5-1.5 mm2 Màu Đỏ FDFD1-187(8)
0.5-1.5
5
KST-FDFD1-250
Đầu Cosse Ghim Cái Cách Điện Toàn Phần 0.5-1.5 mm2 Màu Đỏ FDFD1-250
0.5-1.5
6.6
KST-FDFD2-250
Đầu Cosse Ghim Cái Cách Điện Toàn Phần 1.5-2.5 mm2 Màu Xanh Dương FDFD2-250
1.5-2.5
6.6
KST-FDNY2-250
Đầu Cosse Ghim Cái Cách Điện 1.5-2.5 mm2 Màu Xanh Dương FDNY2-250
1.5-2.5
6.6
Polyamide
0.032x.250 (0.8x6.35)
KST-FDNY1-250
Đầu Cosse Ghim Cái Cách Điện 0.5-1.5 mm2 Màu Đỏ FDNY1-250
0.5-1.5
6.6
Polyamide
0.032x.250 (0.8x6.35)
KST-FDFNY2-250A
Đầu Cosse Ghim Cái Cách Điện Toàn Phần 1.5-2.5 mm2 Màu Xanh Dương FDFNY2-250A
1.5-2.5
6.6
Polyamide
0.032x.250 (0.8x6.35)
KST-MDFNY2-250A
Đầu Cosse Ghim Đực Cách Điện Toàn Phần 1.5-2.5 mm2 Màu Xanh Dương MDFNY2-250A
1.5-2.5
6.35
Polyamide
0.032x.250 (0.8x6.35)
KST-MDNIDX2-250
Đầu Cosse Ghim Đực Cách Điện 1.5-2.5 mm2 Màu Xanh Dương MDNIDX2-250
1.5-2.5
6.35
PC
0.032x.250 (0.8x6.35)
KST-FLDNY1-250

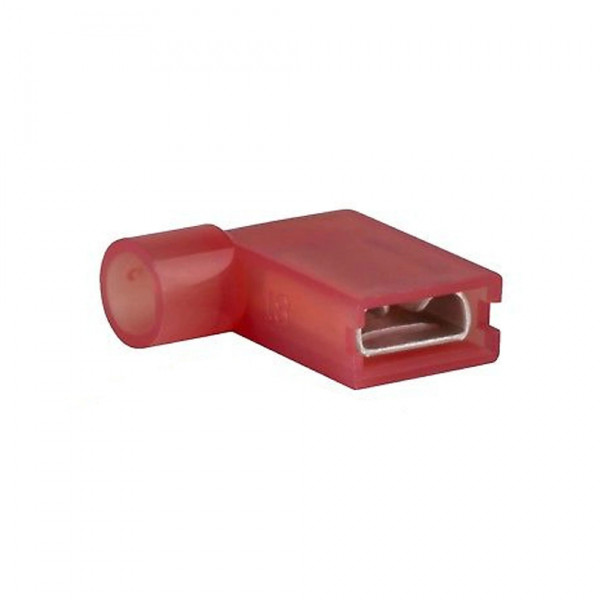

Đầu Cosse Ghim Cái Lá Cờ Cách Điện 1 mm2 Màu Đỏ FLDNY1-250
1
6
Polyamide
0.032x.250 (0.8x6.35)
KST-FLDNY2-250
Đầu Cosse Ghim Cái Lá Cờ Cách Điện 2 mm2 Màu Xanh Dương FLDNY2-250
2
6.6
Polyamide
0.032x.250 (0.8x6.35)
KST-FLDNY5-250
Đầu Cosse Ghim Cái Lá Cờ Cách Điện 5 mm2 Màu Vàng FLDNY5-250
5
6.6
Polyamide
0.032x.250 (0.8x6.35)
KST-FLDNY1-187(8)A
Đầu Cosse Ghim Cái Lá Cờ Cách Điện 0.5-0.75 mm2 Màu Đỏ FLDNY1-187(8)A
0.5-0.75
5
Polyamide
0.032x.187 (0.8x4.75)
KST-PBDV2-250
Đầu Cosse Ghim Lắp Ngược Cách Điện 0.5-1.5mm2 Màu Xanh Dương PBDV2-250
0.5-1.5
Polyamide
KST-PBDFNYD1-250
Đầu Cosse Ghim Lắp Ngược Cách Điện 0.5-1.5mm2 Màu Đỏ PBDFNYD1-250
0.5-1.5
Polyamide
0.032x.250 (0.8x6.35)
