Đầu Cosse Ghim Cái Cách Điện 0.5-1.5 mm2 KST Màu Đỏ FDV1-110(5)

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Đầu Cosse Ghim Cái Cách Điện KST FDV1-110(5)

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Đầu Cosse Ghim Cái Cách Điện 0.5-1.5 mm² KST Màu Đỏ FDV1-110(5)

Mục lục nội dung

1. 1. Tổng quan về đầu cosse ghim cái cách điện KST FDV1-110(5)
2. 2. Bảng thông số kỹ thuật kích thước tiêu chuẩn chi tiết
3. 3. Cấu tạo chi tiết và đặc tính vật liệu đồng thau mạ thiếc
4. 4. Vai trò của lớp nhựa cách điện PVC và quy ước màu đỏ tiêu chuẩn
5. 5.Ứng dụng phổ biến trong tủ điện, ô tô và thiết bị gia dụng
6. 6. Hướng dẫn thi công bấm cosse đúng kỹ thuật và bảo quản lưu kho
7. 7. Báo giá đầu cosse ghim cái KST FDV1-110(5) giá sỉ
8. 8. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

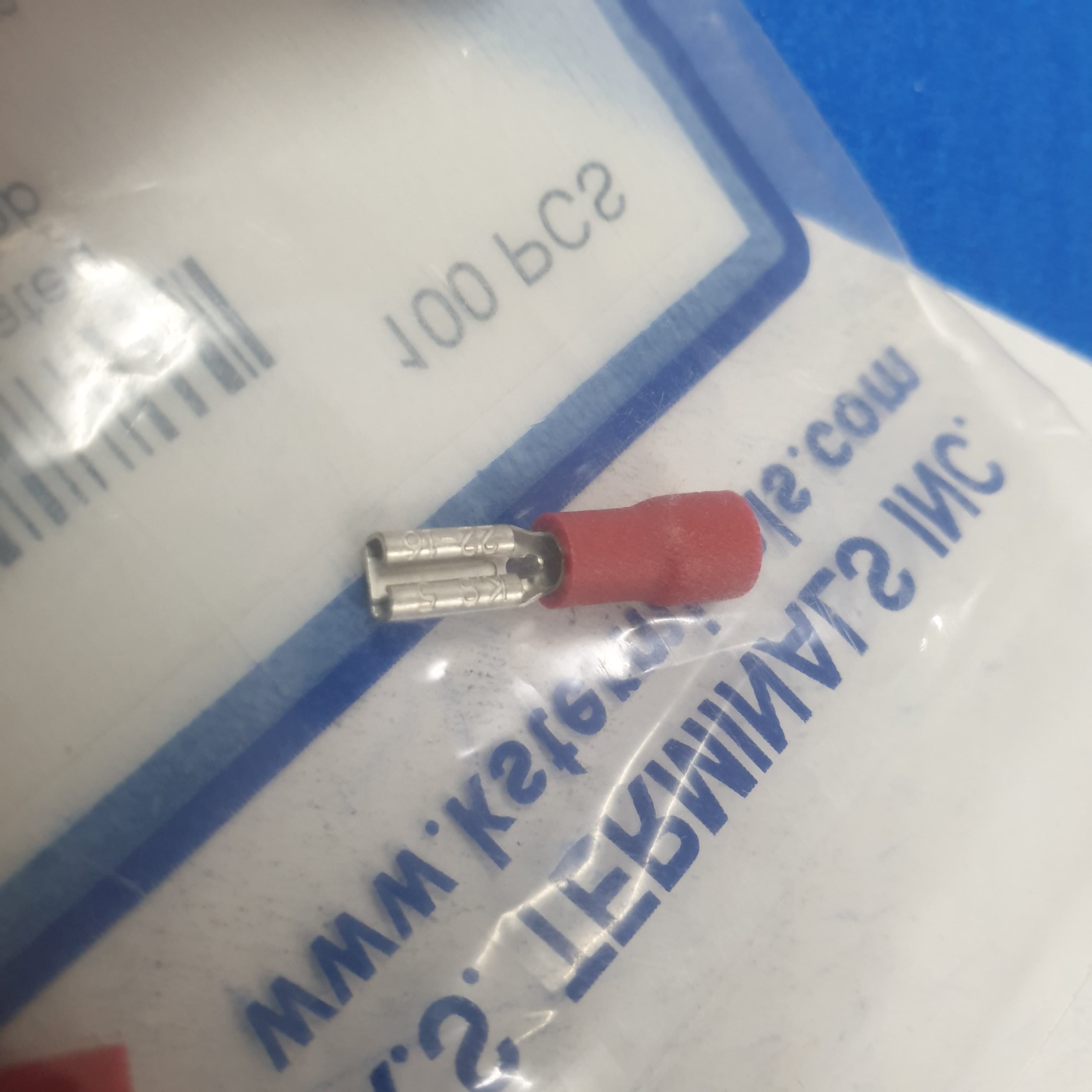

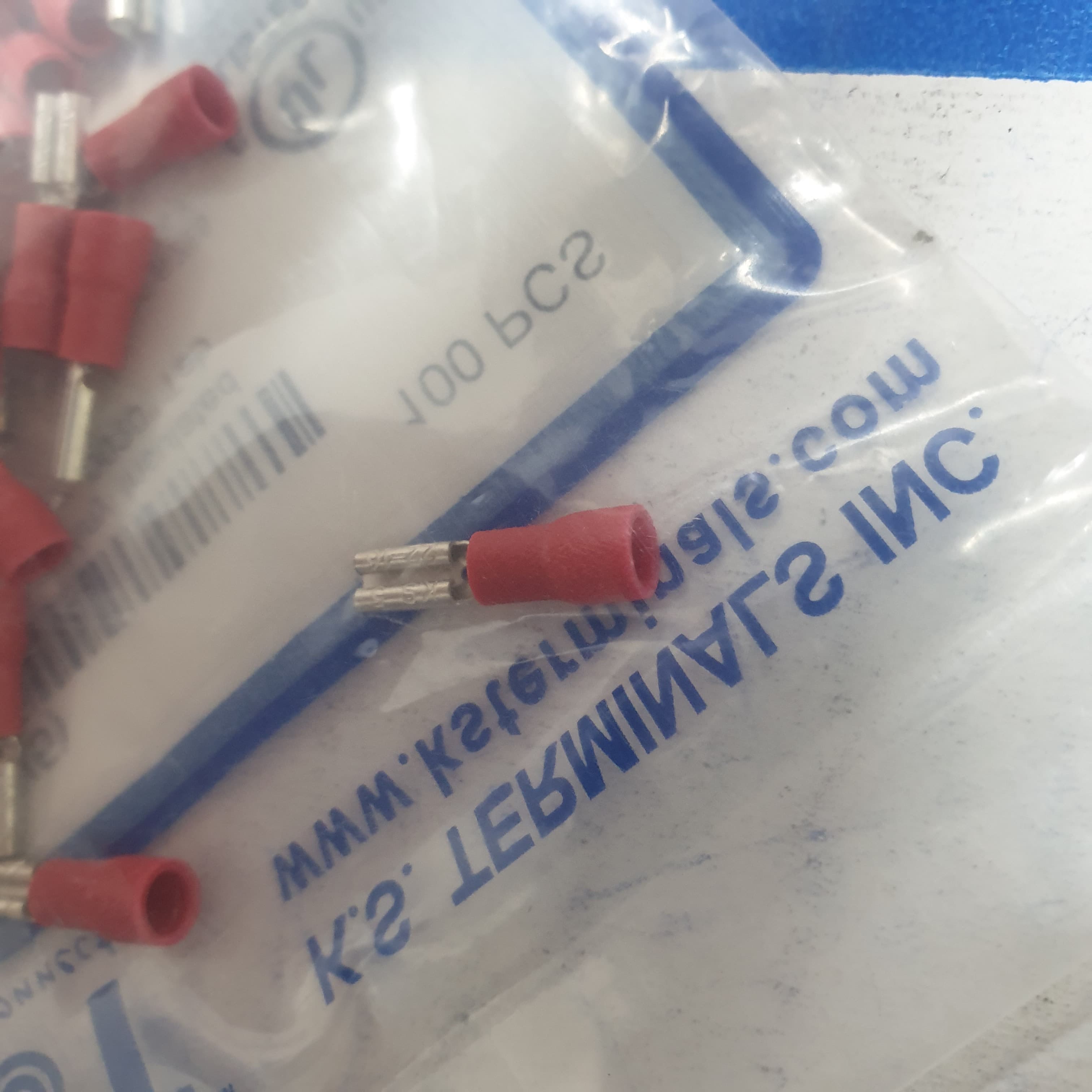

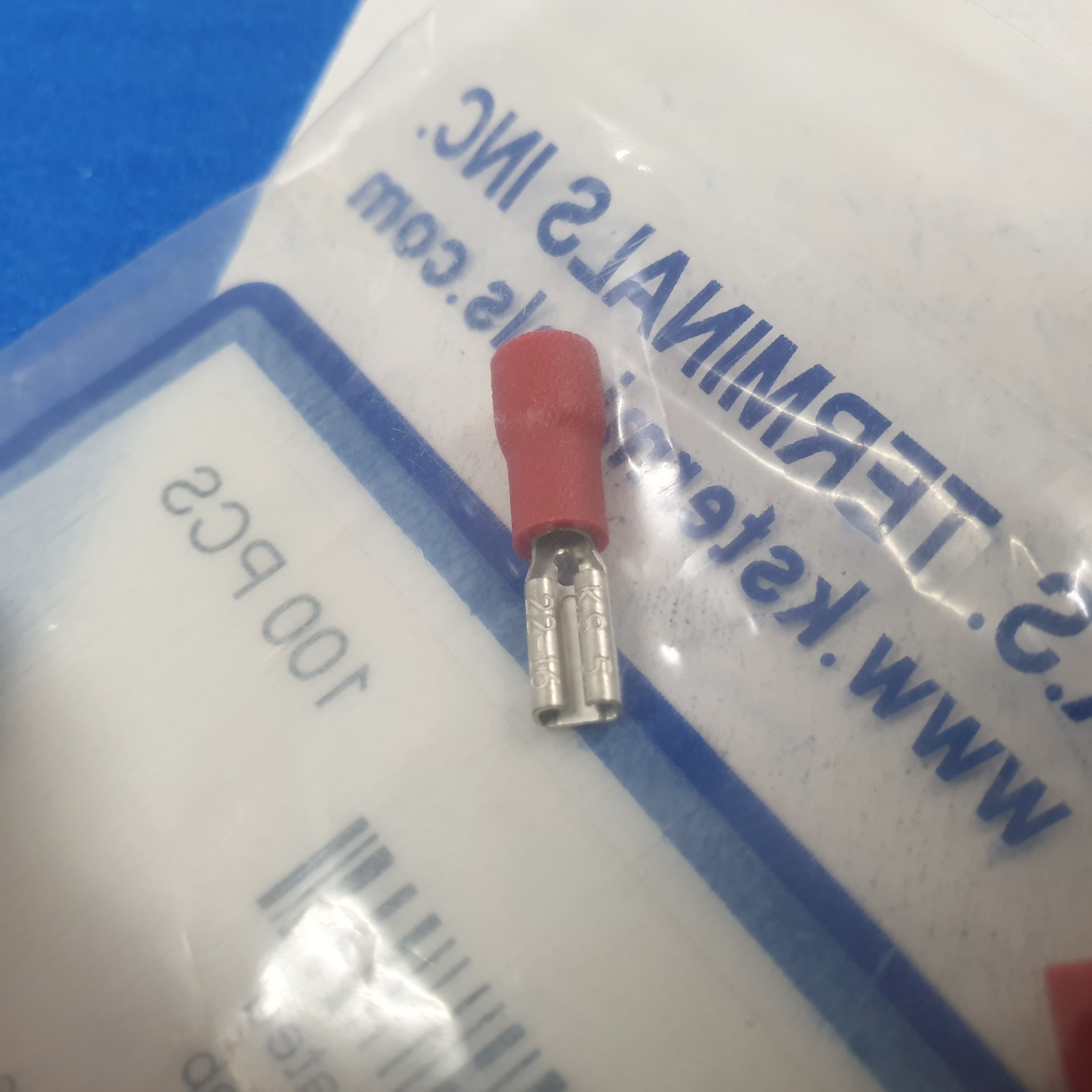

1. Tổng quan về đầu cosse ghim cái cách điện KST FDV1-110(5)

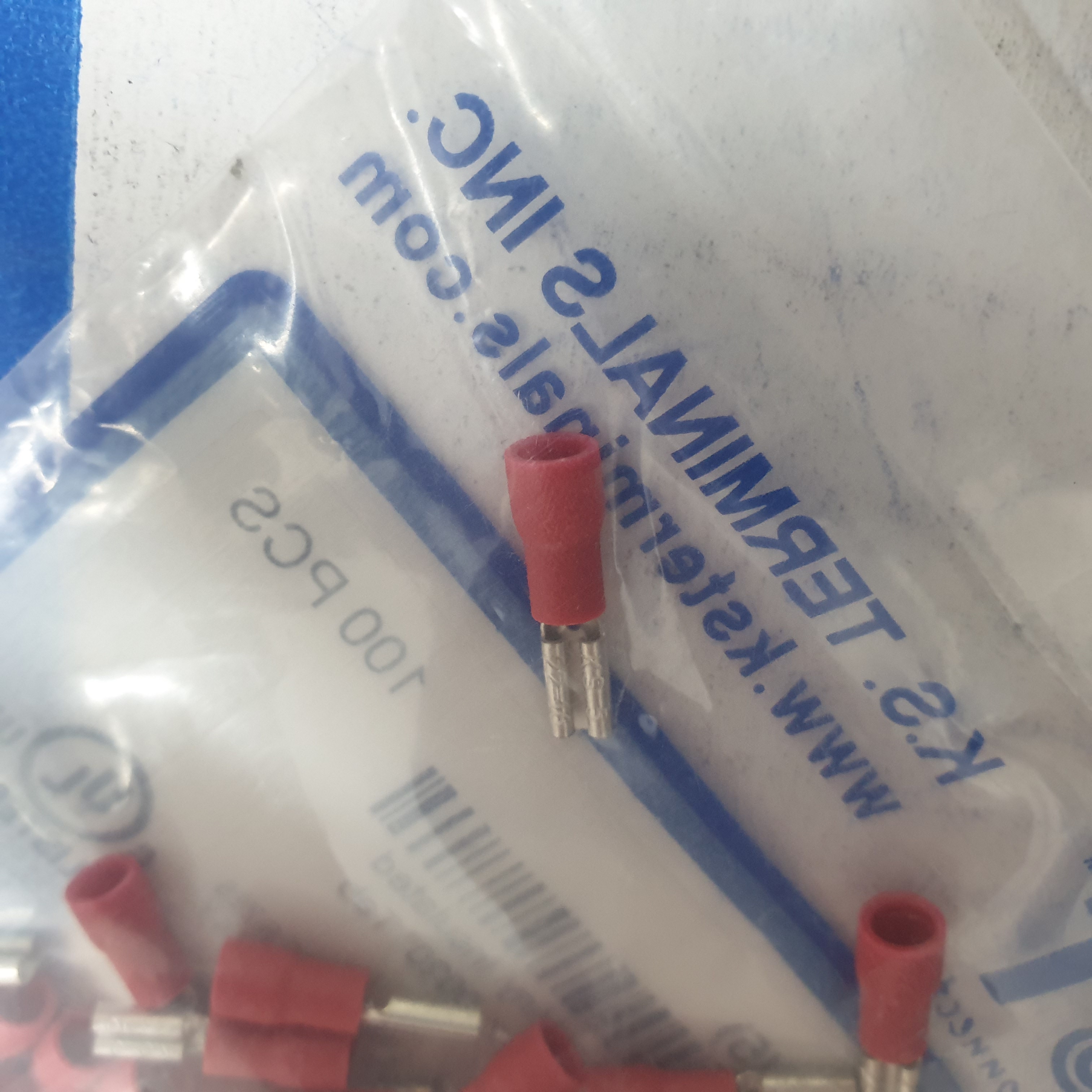

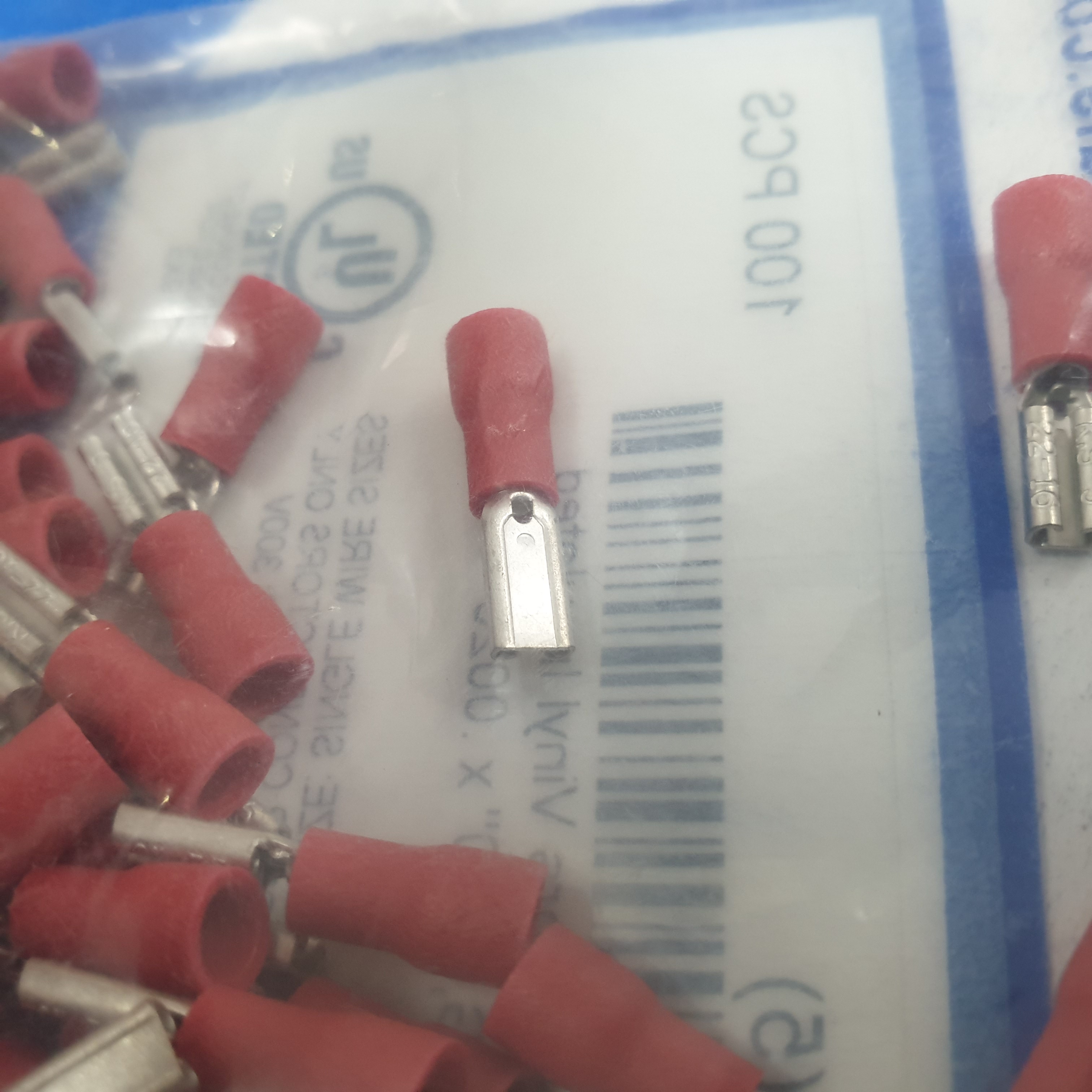

Đầu cosse ghim cái cách điện KST FDV1-110(5) (hay còn gọi là đầu cốt ghim dẹt cái cách điện đầu đạn/ghim dẹt) là phụ kiện đấu nối cáp điện cao cấp được sản xuất bởi tập đoàn danh tiếng KST (K.S. Terminals Inc.) đến từ Đài Loan. Sản phẩm được thiết kế chuyên dụng để tạo liên kết nhanh, chắc chắn và có khả năng tháo rời linh hoạt giữa các dây dẫn điện với chân ghim đực (male tab) có kích thước tương ứng.

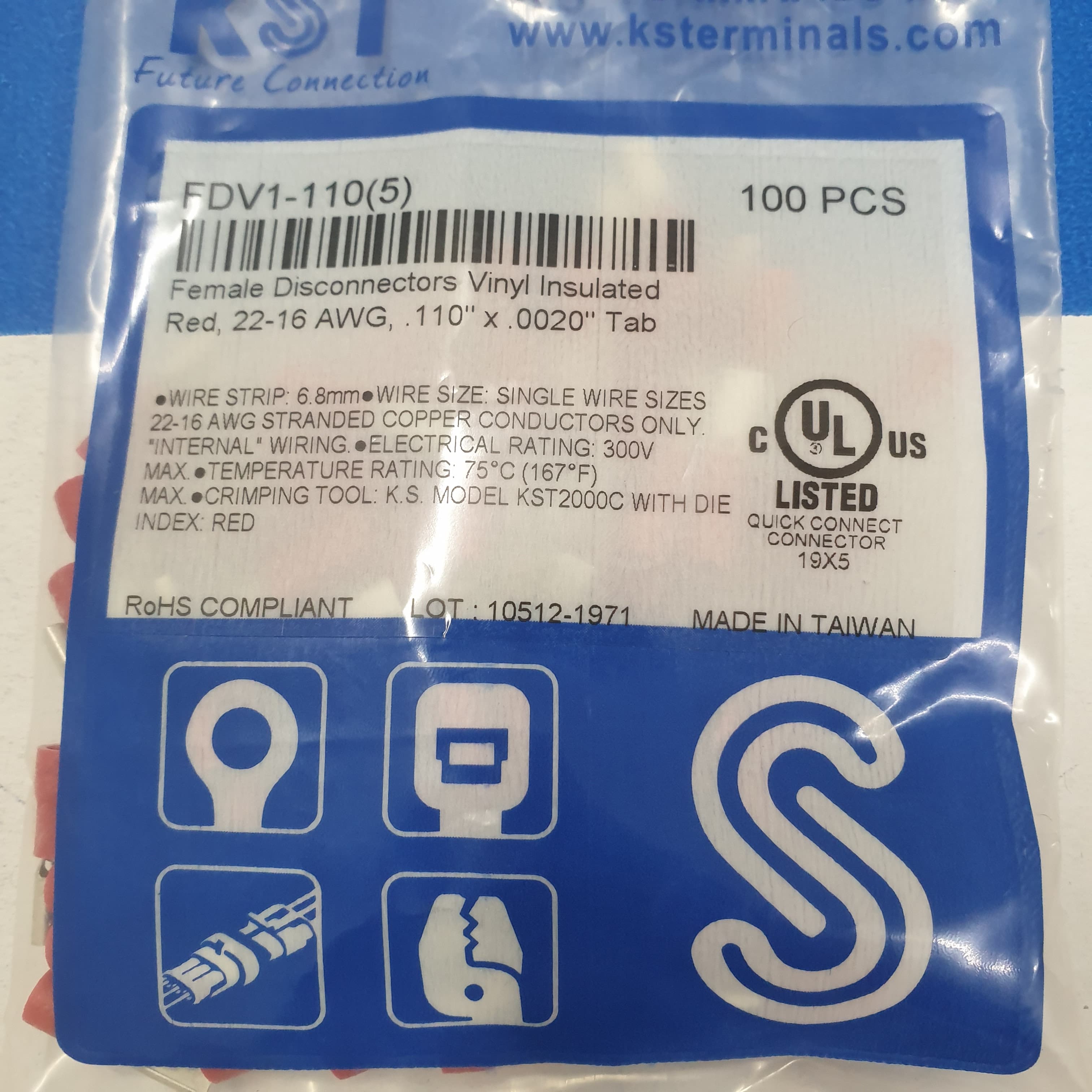

Ký hiệu kỹ thuật FDV1-110(5) mang các thông số cấu trúc chuẩn hóa khắt khe từ nhà sản xuất:

• FD (Female Disconnect): Thể hiện cấu hình dạng ghim cái dẹt lõm bên trong để ôm chặt chân ghim đực.
• V (Vinyl-Insulated): Phần đuôi bấm dây được bọc một lớp nhựa cách điện PVC (Vinyl) cao cấp giúp loại bỏ hoàn toàn nguy cơ rò rỉ điện hoặc đoản mạch trong khoang tủ điện chật hẹp.
• Số 1 (Wire Range): Đại diện cho dải tiết diện dây dẫn tương thích hệ mét từ 0.5 mm² đến 1.5 mm² (tương đương dải dây từ 22 đến 16 AWG). Dải này được quy định màu nhựa bọc là Màu Đỏ theo chuẩn quốc tế.
• 110(5) (Tab Size): Chỉ kích thước khe cắm tương thích hoàn hảo với bản ghim đực tiêu chuẩn rộng 2.8 mm (0.110 inch) và độ dày bản ghim đực là 0.5 mm (0.020 inch).

2. Bảng thông số kỹ thuật kích thước tiêu chuẩn chi tiết

Sản phẩm đầu cosse ghim cái cách điện KST FDV1-110(5) được chế tạo với độ chính xác cao, tuân thủ dải dung sai nghiêm ngặt nhằm tránh hiện tượng lỏng lẻo phát sinh tia lửa điện khi vận hành:

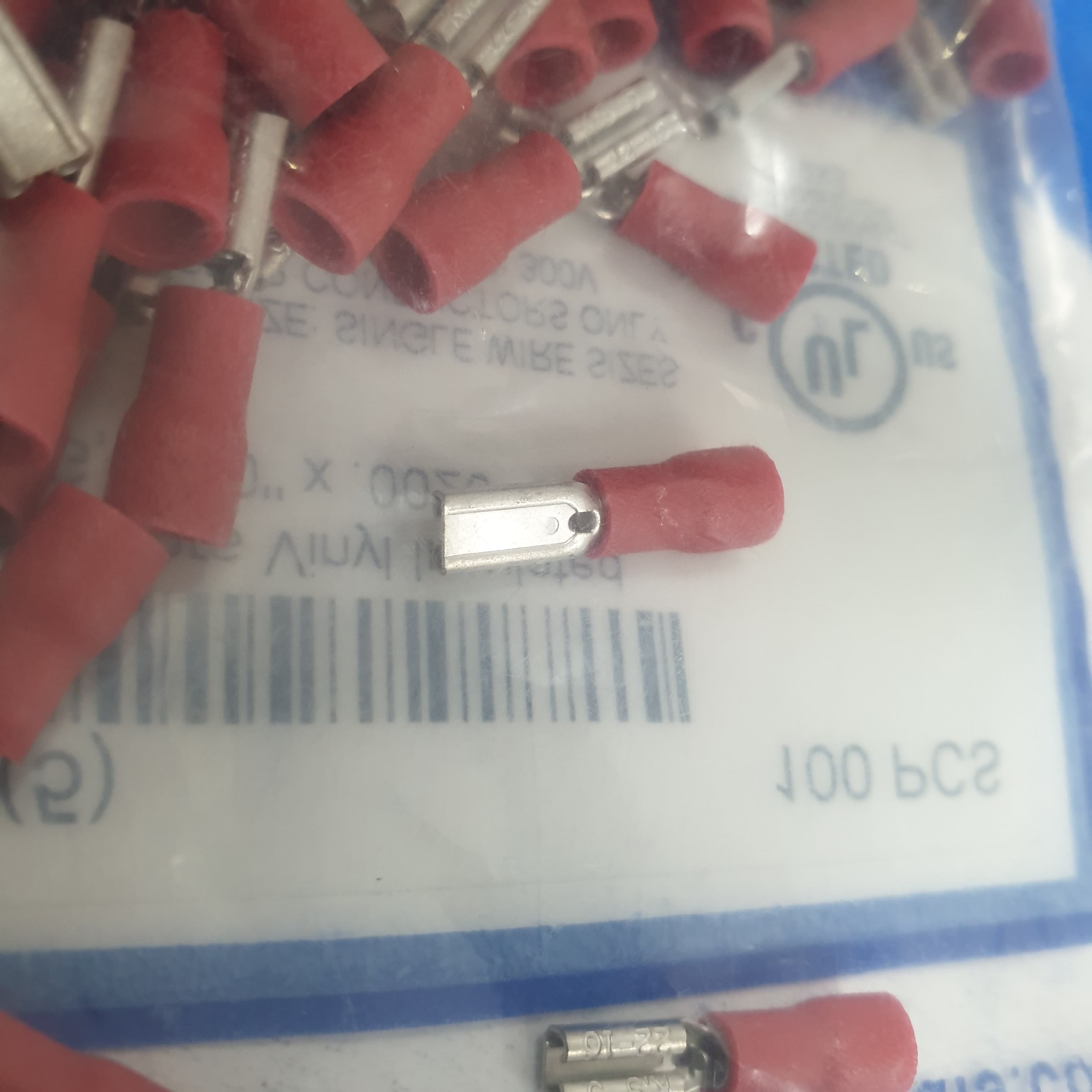

3. Cấu tạo chi tiết và đặc tính vật liệu đồng thau mạ thiếc

Đầu cosse ghim cái KST FDV1-110(5) được sản xuất bằng quy trình dập khuôn nguội tự động chính xác cao với lõi kim loại dẫn điện ưu việt:

• Hợp kim đồng thau nguyên bản (Brass Core): Đồng thau là sự kết hợp tuyệt vời giữa tính dẫn điện ưu việt của đồng đỏ và tính đàn hồi cơ học bền bỉ của kẽm. Kết cấu lá đồng thau có độ cứng đàn hồi dẻo dai giúp hai cánh ghim co giãn nhịp nhàng khi luồn chân ghim đực vào, duy trì lực ôm khít chặt chẽ sau hàng trăm lần tháo cắm liên tục.
• Lớp phủ mạ thiếc bề mặt (Tin-Plating): Toàn bộ phần kim loại dẫn điện được xử lý mạ thiếc điện phân hiện đại. Chống oxy hóa tự nhiên vô cùng tốt, bảo vệ phần lõi đồng thau bên trong khỏi tác động của axit loãng, khí ẩm muối biển, ngăn ngừa quá trình hình thành lớp màng oxit đồng (lớp gỉ đồng màu xanh) làm giảm đáng kể khả năng truyền dẫn điện.
• Kết cấu cuộn tròn gia cố ở đuôi (Butt Seam): Phần ống kim loại để đút dây điện vào được bo tròn đồng tâm tuyệt hảo. Đường khớp dập khít khao, không bavia sắc bén giúp lực bóp của kìm bấm cosse tác động đồng đều 360 độ lên lõi dây đồng, khóa chặt dây dẫn không bị tuột đứt.

4. Vai trò của lớp nhựa cách điện PVC và quy ước màu đỏ tiêu chuẩn

Phần bọc cách điện của đầu cốt KST FDV1-110(5) đóng vai trò đặc biệt quan trọng trong hệ thống đấu nối an toàn công nghiệp:

• Chất liệu nhựa PVC (Vinyl) đàn hồi cao: Nhựa bọc có đặc tính dẻo dai cơ học tốt, không bị rách, nứt hay vỡ giòn khi chịu tác động lực bóp ép cực mạnh từ hàm kìm bấm cosse chuyên dụng. Nhựa ôm sát mép kim loại, ngăn ngừa bụi bẩn hoặc hơi ẩm len lỏi vào tiếp điểm bên trong.
• Khả năng chống cháy và dập lửa nhanh (UL 94 V-2): Chất liệu PVC đặc chủng có khả năng chống bắt lửa chủ động và tự dập tắt ngọn lửa trong vòng vài giây khi xảy ra sự cố chập cháy phát nhiệt nhẹ trên đường truyền dẫn điện.
• Mã hóa nhận diện Màu Đỏ (Red Color Coded): Theo quy ước tiêu chuẩn kỹ thuật cơ điện thế giới (bao gồm cả UL và DIN), màu đỏ của đầu bọc cách điện biểu thị cho dải tiết diện dây tương thích từ 0.5 mm² đến 1.5 mm². Giúp các kỹ sư thiết kế và công nhân thi công trên công trường nhanh chóng lựa chọn đúng kích cỡ đầu cosse tương thích với loại dây cáp đang thi công mà không lo nhầm lẫn.

5. Ứng dụng phổ biến trong tủ điện, ô tô và thiết bị gia dụng

Đầu cosse ghim cái cách điện KST FDV1-110(5) là phụ kiện đấu nối đa năng được tin cậy trong nhiều ngành kỹ thuật mũi nhọn:

• Lắp đặt tủ điện điều khiển công nghiệp & Tủ PLC: Kết nối trực tiếp tín hiệu đầu ra của các rơ-le trung gian, bộ nguồn điều khiển trung tâm, rơ-le nhiệt, cảm biến dòng điện lên thanh cái đấu dây (Terminal Blocks).
• Hệ thống điện xe ô tô, xe máy & Xe chuyên dụng: Đấu nối an toàn dải đèn tín hiệu, còi xe, hệ thống điều hòa, hộp đen xe máy, màn hình Android gắn trên xe hơi. Lớp nhựa cách điện giúp mối nối không bị rung lắc cơ học làm sứt chạm chập khi xe di chuyển địa hình xấu.
• Lắp ráp thiết bị gia dụng & Thiết bị gia nhiệt: Sử dụng bên trong các thiết bị sấy, bếp điện, nồi cơm điện cao tần, lò vi sóng, bình nước nóng lạnh để kết nối dây dẫn đến các thanh rơ-le đóng ngắt nguồn.
• Hệ thống cơ điện lạnh (HVAC): Đấu nối rơ-le áp suất, van tiết lưu điện từ, quạt thông gió sấy nóng công nghiệp trong các tháp giải nhiệt, điều hòa trung tâm.

7. Hướng dẫn thi công bấm cosse đúng kỹ thuật và bảo quản lưu kho

Để đảm bảo mối đấu nối cơ học đạt được trị số điện trở tiếp xúc nhỏ nhất và bền kéo tốt nhất, quy trình thi công cần tuân thủ:

1. Tuốt vỏ dây điện chuẩn xác: Sử dụng kìm tuốt vỏ chuyên nghiệp, bóc bỏ một khoảng vỏ bọc dây dài xấp xỉ 6.0 mm. Đảm bảo các sợi đồng nhỏ bên trong không bị đứt hao hụt hay bị tưa xước dập nát.
2. Luồn lõi dây vào đầu cosse: Đút toàn bộ lõi đồng vào phần ống kim loại của đầu cosse FDV1-110(5) cho đến khi mép vỏ nhựa bọc dây chạm sát ranh giới trong của phần nhựa đỏ.
3. Sử dụng đúng hàm bấm cosse: Sử dụng kìm bấm cosse có ngàm ép bọc nhựa (thường ký hiệu khoang chấm màu đỏ trên kìm). Bóp chặt kìm hết hành trình tự động (Ratchet Crimper) để hàm kìm tự nhả ra, tạo mối ép nén tối đa cho dây và đầu cosse gắn chặt đồng nhất.
4. Kiểm tra sau khi bấm: Dùng tay kéo giật nhẹ dây cáp điện với đầu cosse để kiểm chứng mối siết dứt khoát, chắc chắn, không có sợi đồng nào bị tưa lọt ra ngoài vỏ bọc đỏ.
5. Quy cách bảo quản lưu trữ kho bãi: Bảo quản các hộp đầu cosse trong túi nilon hoặc hộp nhựa đóng kín nguyên nhãn KST. Để tại nơi khô mát, cao ráo, tránh ánh sáng mặt trời hun đúc lâu ngày làm biến tính chảy dẻo nhựa PVC bọc cách điện.

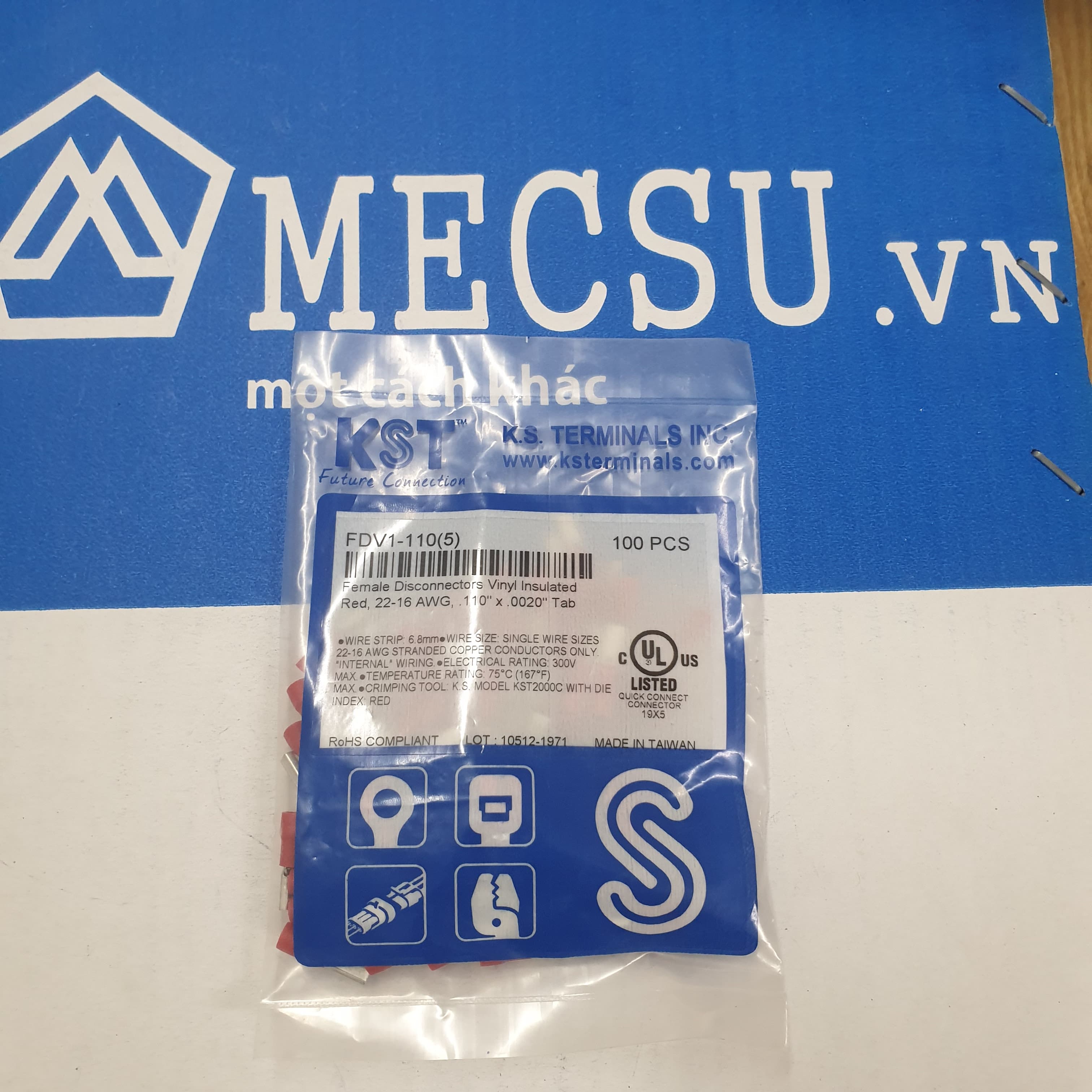

8. Báo giá đầu cosse ghim cái KST FDV1-110(5) giá sỉ

• Mecsu tự hào là đại lý chính hãng nhập khẩu trực tiếp các dòng đầu cosse chất lượng cao từ thương hiệu K.S. Terminals Inc. (KST) Đài Loan tại thị trường Việt Nam với giá sỉ xuất kho cạnh tranh cực mạnh.

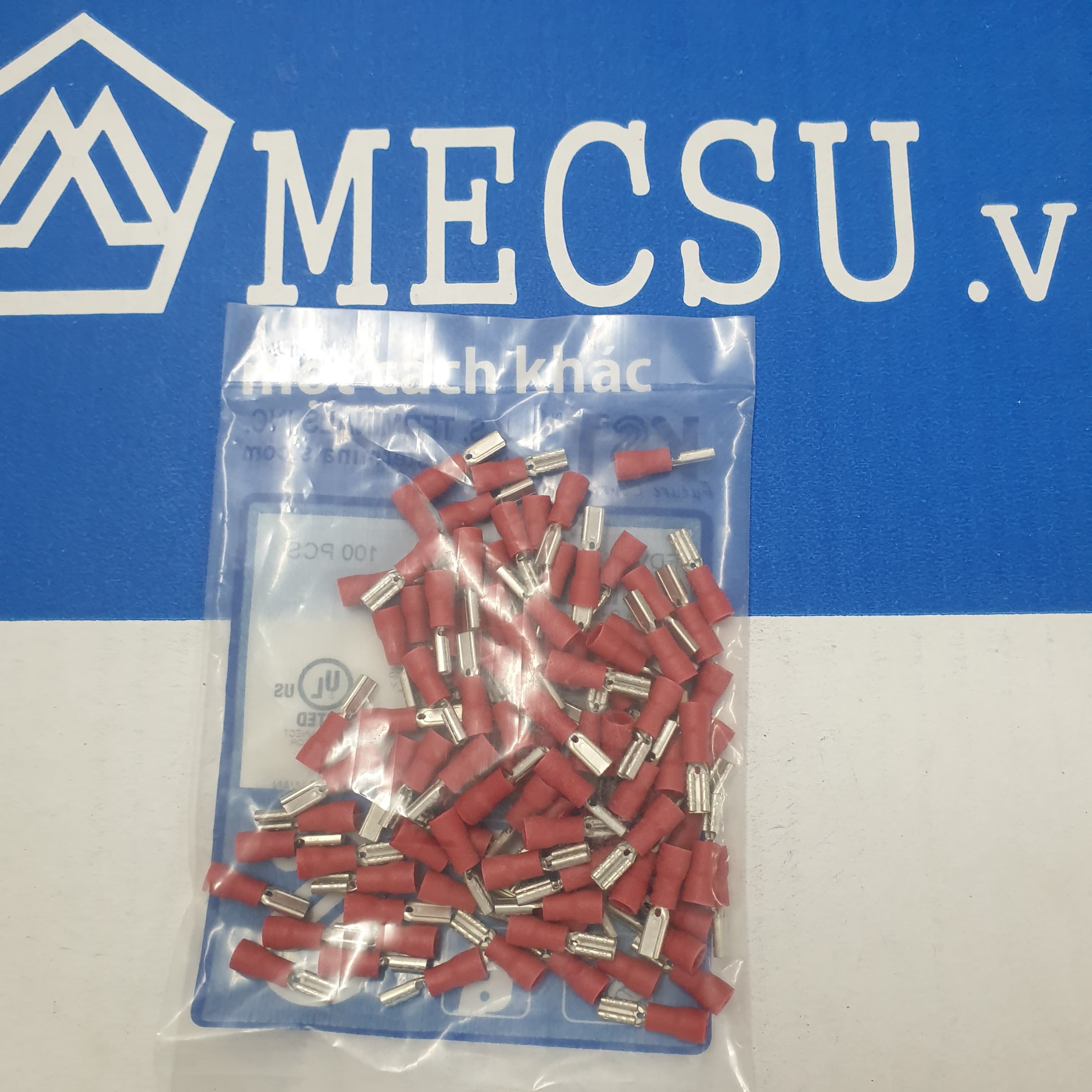

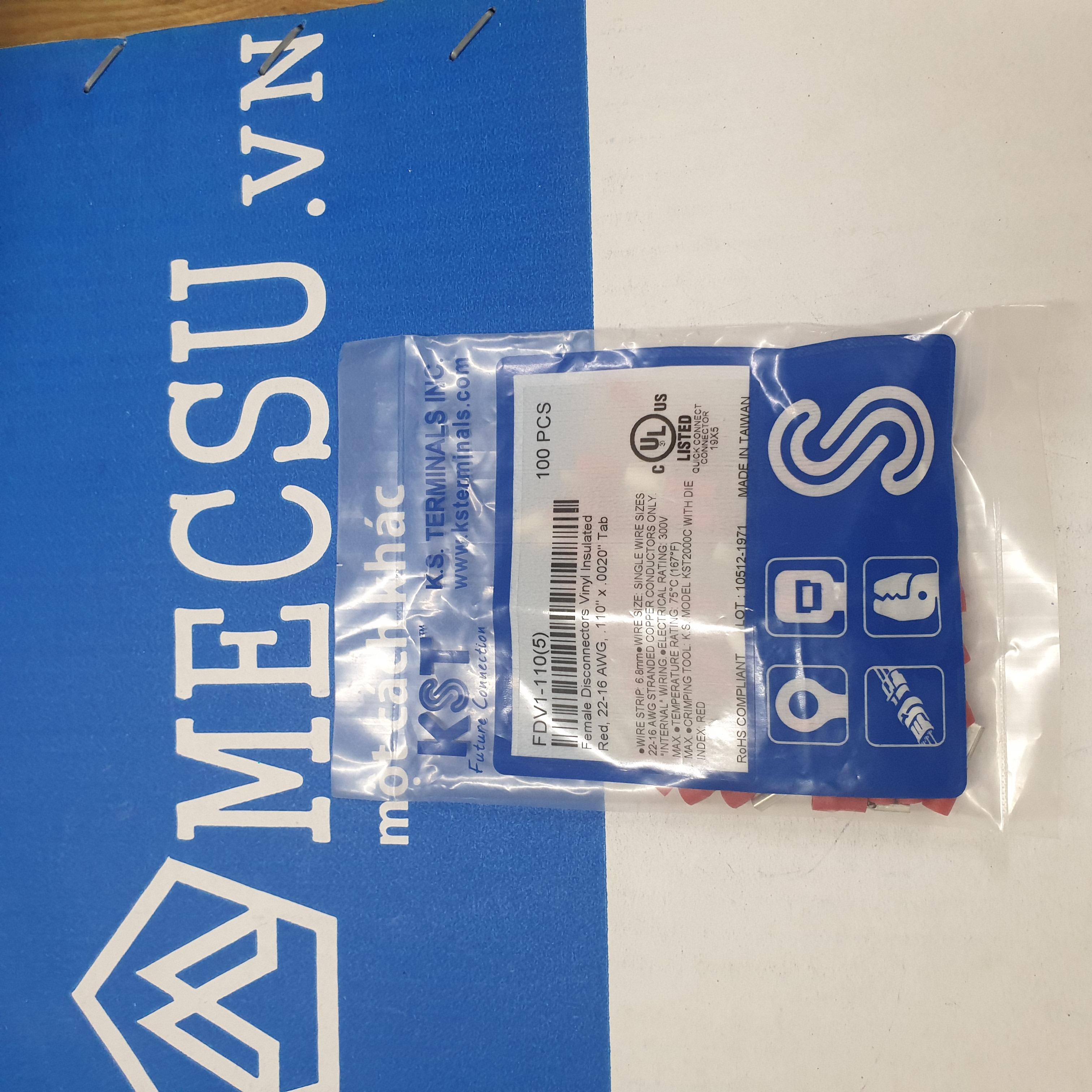

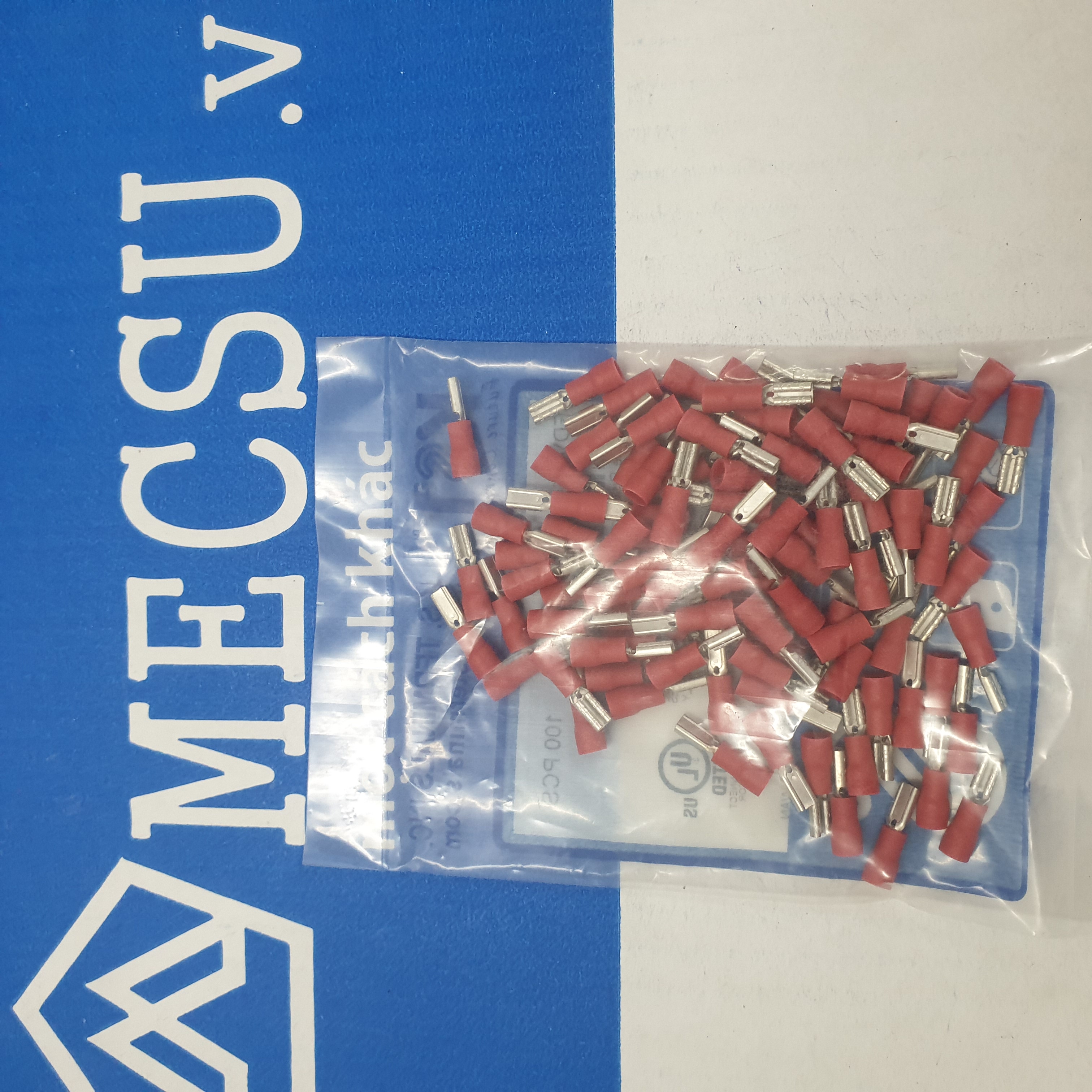

• Sản phẩm được đóng gói định lượng chuẩn nguyên đai nguyên kiện 1.000 cái/hộp hoặc phân chia theo từng túi nhỏ 100 cái phục vụ đa dạng nhu cầu của khách hàng xưởng sản xuất nhỏ cho đến đại lý cấp 2 toàn quốc.
• Chính sách hỗ trợ chiết khấu thương mại vô cùng linh hoạt và lũy tiến cực mạnh theo khối lượng đặt hàng sỉ dành riêng cho các dự án xây dựng hệ thống tủ điện M&E, nhà máy lắp ráp linh kiện xe máy, ô tô.

9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015

Xác thực mọi hoạt động lưu kho, đóng gói, phân phối và kiểm định ngẫu nhiên tại tổng kho Mecsu tuân thủ quy chuẩn ISO 9001:2015.

Hình ảnh: Chứng nhận ISO 9001:2015 khẳng định uy tín quản lý tại Mecsu
