Đai Treo Ống Hai Mảnh Thép Mạ Kẽm (DN150) Ø168mm

Name: Đai Treo Ống Hai Mảnh Thép Mạ Kẽm (DN150) Ø168mm
SKU: CLA42D168
Price: 18900 VND
Availability: InStock

Mã đặt hàng: 0053023SKU: CLA42D168

Xuất trong ngày

Có sẵn: 27

1 Cái xuất kho 31/08/2026

Chia sẻ:

Thông tin sản phẩm

Mô tả sản phẩm

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Đai Treo Ống Hai Mảnh Thép Mạ Kẽm (DN150) Ø168mm

Mục lục nội dung

1. Tổng quan về Đai Treo Ống Hai Mảnh Thép Mạ Kẽm (DN150) Ø168mm
2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết
3. Cấu tạo hình học dạng hai mảnh bán nguyệt và tai siết bu lông
4. Ưu điểm của Thép Mạ Kẽm trong hệ treo
5. Ưu điểm và nhược điểm của Đai treo hai nửa
6. Ứng dụng phổ biến trong hệ thống cấp thoát nước, PCCC và đường ống công nghiệp
7. Hướng dẫn quy trình thi công lắp ráp đai treo và treo ty ren chuẩn kỹ thuật
8. Báo giá Đai Treo Ống Hai Mảnh Thép Mạ Kẽm DN150 sỉ tốt nhất tại Mecsu
9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

1. Tổng quan về Đai Treo Ống Hai Mảnh Thép Mạ Kẽm (DN150) Ø168mm

Đai Treo Ống Hai Mảnh Thép Mạ Kẽm (DN150) Ø168mm (Galvanized Steel Split Ring Pipe Hanger Clamps DN150 OD 168mm) hay còn gọi là đai ôm ống hai nửa phi 168, cùm treo ống hai mảnh dứt khoát, đai ôm hai mảnh định vị ống nước, là chi tiết giá đỡ cơ điện (M&E) chịu tải trọng nặng chuyên dụng. Sản phẩm được dùng để cố định, định vị và treo đỡ các đường ống dẫn chất lỏng hoặc chất khí có đường kính ngoài tiêu chuẩn đạt đúng $168.0\text{ mm}$ lên hệ thống trần bê tông, dầm thép hoặc tường gạch nhà xưởng thông qua hệ ty ren chịu lực.

2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết

Thông số kỹ thuật cốt lõi	Giá trị đo tiêu chuẩn kỹ thuật (Quy cách đai hai mảnh DN150)
Dùng cho ống có OD	Ø168 mm
Kích thước danh nghĩa	DN150 (6 Inch)
Tên sản phẩm	Đai Treo Ống Hai Mảnh (Two-piece Pipe Clamp)
Vật Liệu	Thép Mạ Kẽm (Galvanized Steel)
Vật Liệu Cấu Tạo Bản Thép	Thép hợp kim Carbon thấp chịu lực uốn kéo dẻo dai tốt
Kiểu xử lý hoàn thiện bề mặt ngoài	Mạ kẽm điện phân xi trắng sáng thẩm mỹ (hoặc mạ kẽm nóng dày)

3. Cấu tạo hình học dạng hai mảnh bán nguyệt và tai siết bu lông

Sản phẩm CLA42D168 có cấu tạo đơn giản nhưng tối ưu cho việc chịu tải trọng hướng xuống:

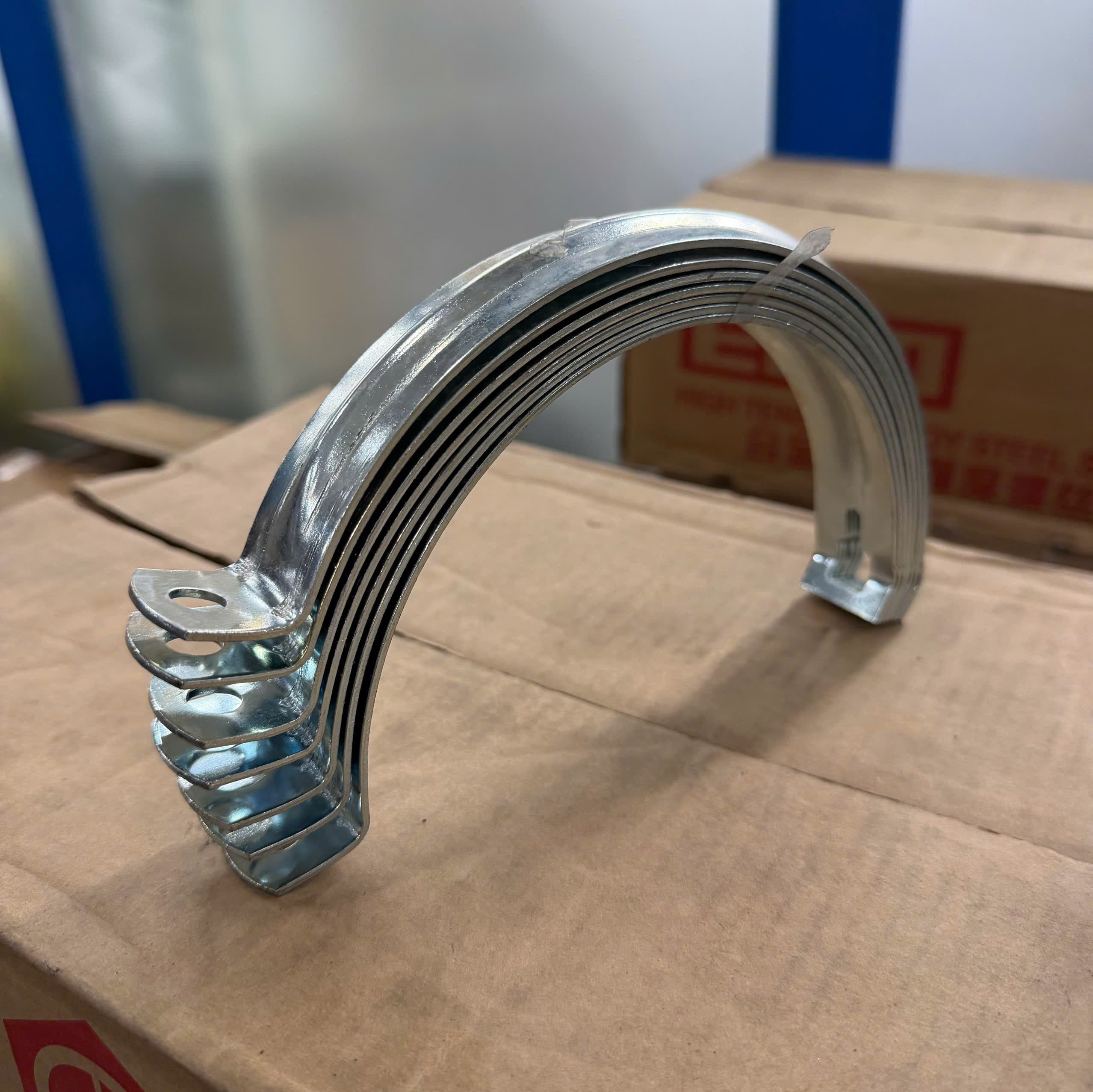

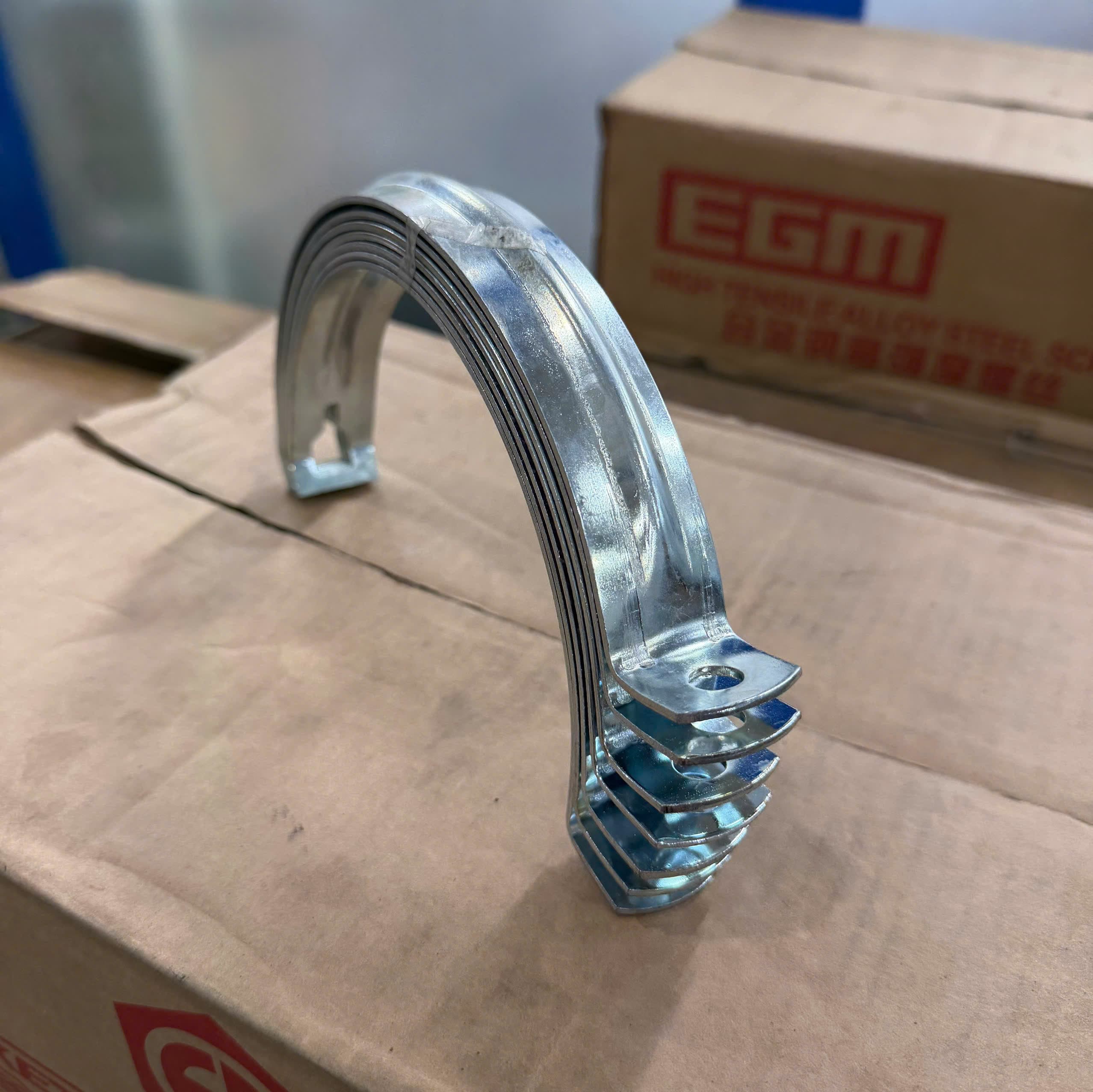

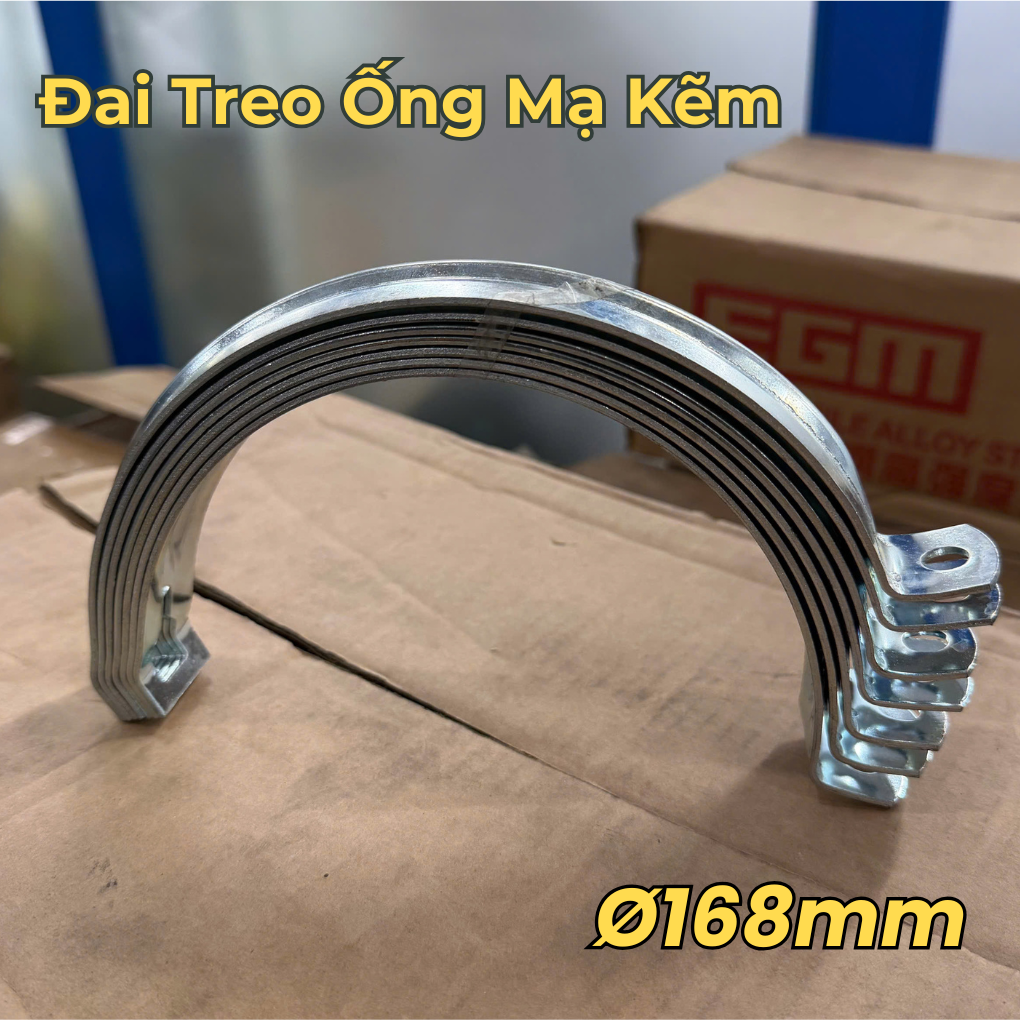

Thân đai: Gồm 2 miếng thép dẹt được uốn cong hình bán nguyệt theo đường kính 168mm. Hai đầu của mỗi miếng được dập lỗ để xỏ bu lông.
Tai treo (Vị trí bắt ty): Tùy theo thiết kế, đai hai mảnh có thể được hàn thêm một đai ốc (tán) ở đỉnh của mảnh trên để vặn ty ren vào, hoặc sử dụng cơ chế treo thông qua 2 lỗ tai bên cạnh (kết hợp với thanh V hoặc ty ren đôi). (Lưu ý: Kiểm tra kỹ thực tế sản phẩm để chọn phương án treo ty phù hợp).

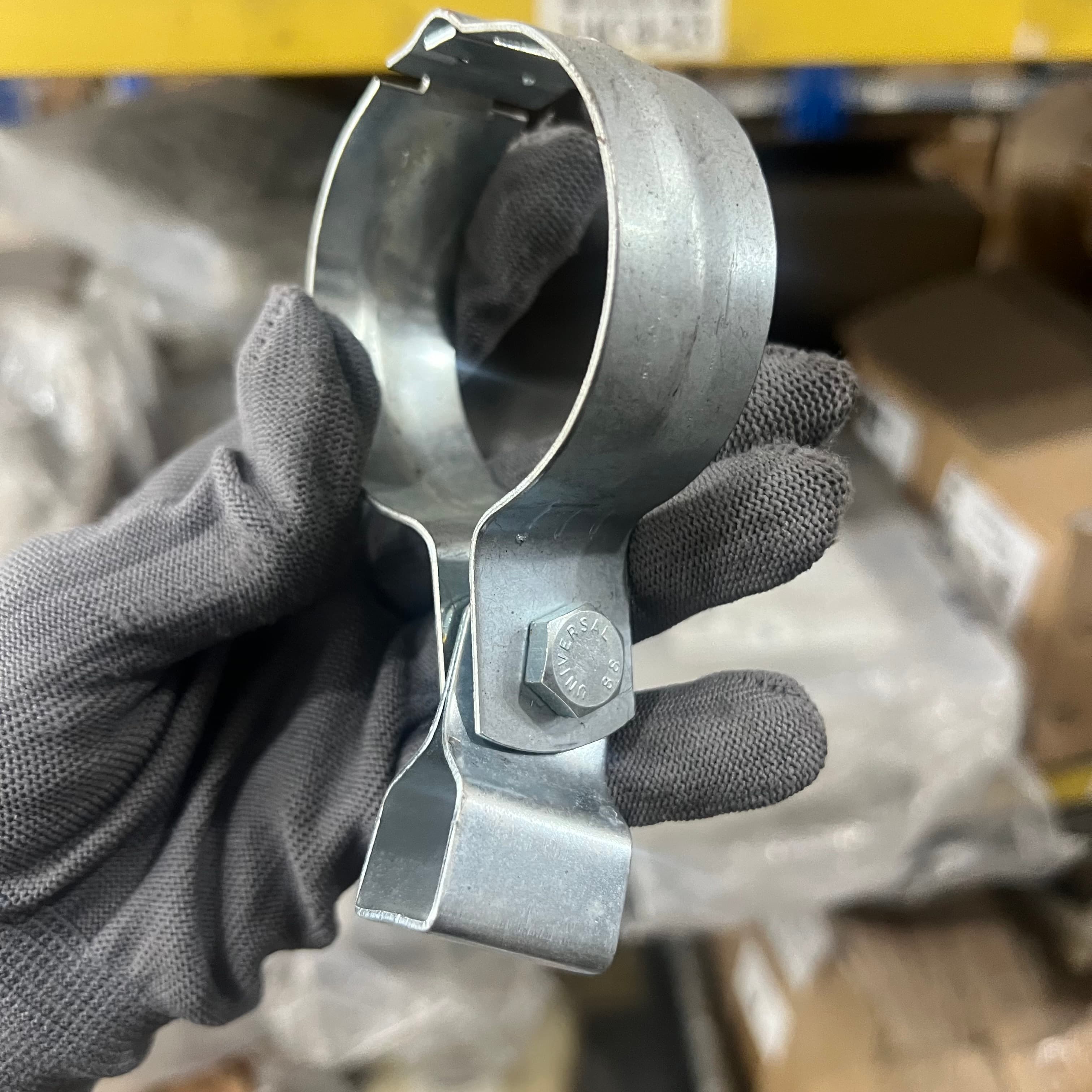

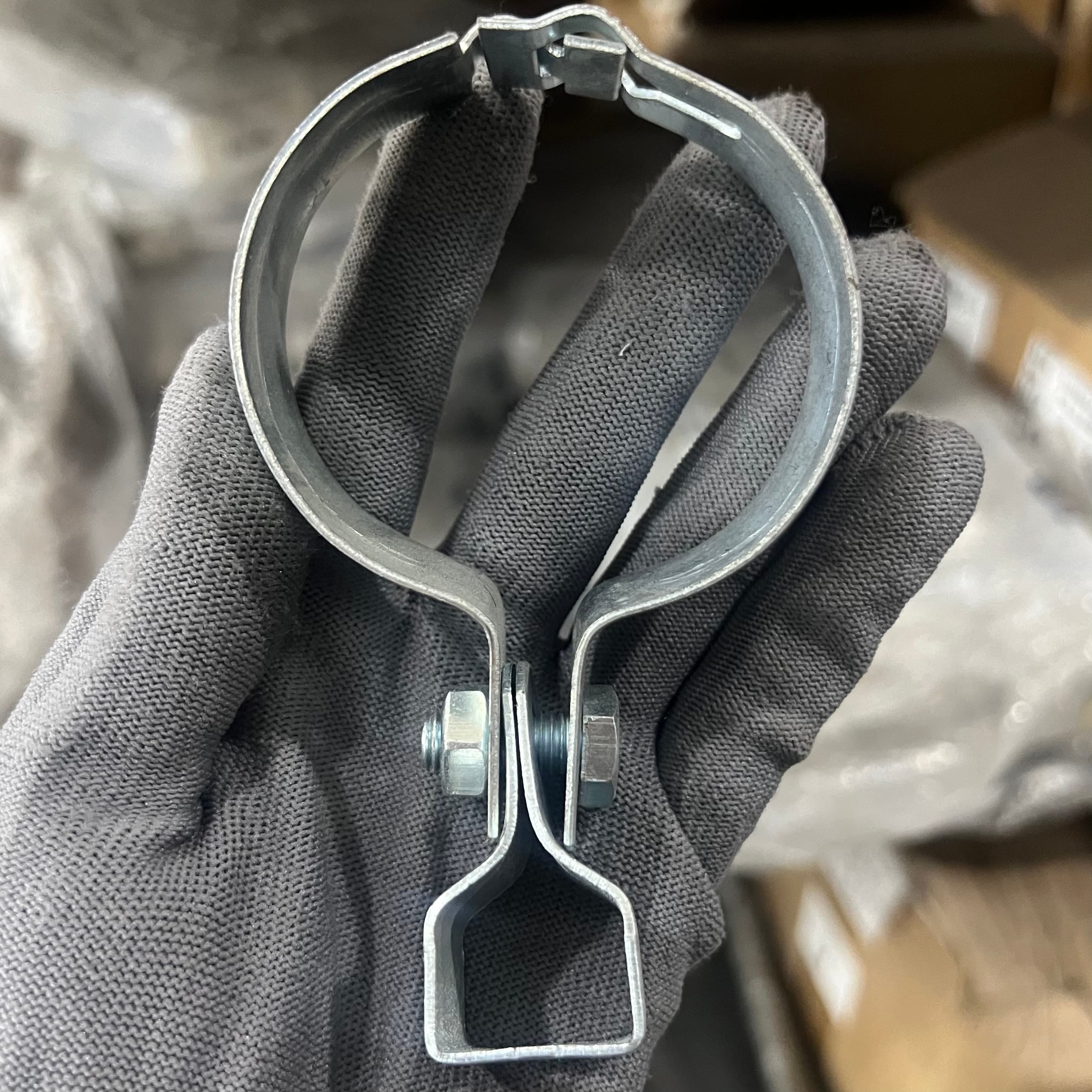

Bulong & Ecu: Bộ sản phẩm đi kèm 2 bộ bu lông đai ốc để siết chặt 2 mảnh đai ôm khít vào ống.

4. Ưu điểm của Thép Mạ Kẽm trong hệ treo

Sản phẩm sử dụng Thép Cacbon làm vật liệu nền để đảm bảo độ cứng và khả năng chịu lực kéo, lực cắt lớn. Tuy nhiên, thép rất dễ rỉ sét. Do đó, công nghệ Mạ Kẽm (Galvanized) được áp dụng để phủ một lớp kẽm bảo vệ bên ngoài.

Lớp mạ kẽm (thường là mạ kẽm điện phân) giúp bề mặt đai treo sáng bóng, chống lại sự oxy hóa trong môi trường độ ẩm thông thường của các tòa nhà, tầng hầm, giúp tăng tuổi thọ hệ thống treo lên nhiều năm.

5. Ưu điểm và nhược điểm của Đai treo hai nửa

Ưu điểm:

Chịu tải tốt: Kết cấu ôm trọn ống 360 độ và sử dụng 2 điểm siết bu lông giúp khả năng chịu lực tốt hơn so với đai treo quả bí (clevis hanger) cùng kích thước.
Dễ lắp đặt: Có thể tháo rời 2 mảnh để lắp vào ống đã định vị sẵn mà không cần luồn từ đầu ống.
Chắc chắn: Ống được kẹp chặt, hạn chế rung lắc khi có dòng chảy áp lực cao.

Nhược điểm:

Thao tác lâu hơn: Cần siết 2 bên bu lông so với loại đai gài 1 chốt.
Không linh hoạt độ cao: Việc điều chỉnh độ cao phụ thuộc hoàn toàn vào ty ren, bản thân đai không có cơ chế tăng đưa nhiều.

6. Ứng dụng phổ biến trong hệ thống PCCC và đường ống công nghiệp

Với kích thước lớn DN150, sản phẩm này là "xương sống" cho các hệ thống:

Hệ thống PCCC (Cứu hỏa): Treo các đường ống cấp nước chữa cháy chính chạy dọc hành lang hoặc tầng hầm.
Hệ thống Chiller (HVAC): Nâng đỡ các đường ống nước lạnh tuần hoàn trong hệ thống điều hòa trung tâm của tòa nhà cao tầng.
Cấp thoát nước: Treo ống thoát nước thải, nước mưa (thường là ống nhựa PVC hoặc HDPE) đi dưới trần bê tông.
Nhà máy công nghiệp: Cố định các đường ống dẫn khí nén, hóa chất, hoặc đường ống công nghệ cỡ lớn.

Ứng dụng thực tế: Đai treo Ø60mm dùng cho hệ thống nào?

7. Hướng dẫn quy trình thi công lắp ráp đai treo và treo ty ren chuẩn kỹ thuật

Quy trình lắp đặt chuẩn đảm bảo an toàn lao động và độ bền hệ thống:

Bước 1: Xác định vị trí treo trên trần, khoan lỗ và đóng nở đạn (tắc kê đạn).
Bước 2: Vặn thanh ty ren vào nở đạn. Cắt ty ren theo chiều dài tính toán độ cao đường ống.
Bước 3: Vặn đai ốc (tán) vào đầu dưới của ty ren để đỡ đai treo (nếu dùng kiểu treo ty xuyên qua tai). Hoặc vặn trực tiếp ty vào ecu hàn trên đỉnh đai (nếu có).
Bước 4: Tháo rời một mảnh đai, đưa ống vào vị trí, ốp mảnh đai còn lại vào và xỏ bu lông liên kết 2 mảnh.
Bước 5: Siết chặt bu lông 2 bên đều tay. Cân chỉnh độ cao ống và siết khóa đai ốc hãm trên ty ren.

8. Báo giá Đai Treo Ống Hai Mảnh Thép Mạ Kẽm DN150

Giá bán Đai Treo Ống Hai Mảnh Thép Mạ Kẽm (DN150) Ø168mm tại Mecsu: 18.889đ/ Cái (Đã có VAT)

Nhấn xem thêm dải quy cách thông số Đai Treo Ống / Cùm Treo Ống / Đai Ôm Cổ Dê thép mạ kẽm kích thước đường kính nhỏ và lớn tiêu chuẩn khác từ DN15 đến DN300 tại đây!

9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015

Toàn bộ danh mục vật tư giá đỡ liên kết hệ treo, đai kẹp kỹ thuật hệ treo và đai treo hai mảnh thép carbon mạ kẽm cao cấp phân phối bởi hệ thống tổng kho Mecsu đều đáp ứng quy trình kiểm soát độ dầy thép dập và dung sai kích thước nghiêm ngặt, có đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ CO/CQ rõ ràng minh bạch đạt tiêu chuẩn chất lượng ISO 9001:2015 quốc tế.
