KHÁM PHÁ CHUYÊN SÂU CON LĂN CAM
Con lăn cam là gì?
Trong các hệ thống cơ khí tự động hóa và truyền động chính xác, việc chuyển đổi chuyển động quay thành chuyển động tịnh tiến hoặc dẫn hướng các bộ phận chuyển động một cách mượt mà, đáng tin cậy là vô cùng quan trọng. Một trong những thành phần then chốt đảm nhiệm vai trò này chính là con lăn cam (Cam Follower).
Thường được biết đến với các tên gọi phổ biến khác như bạc đạn cam hay vòng bi cam, đây là một loại ổ lăn (bearing) được thiết kế đặc biệt với vòng ngoài dày, cứng vững để có thể lăn trực tiếp trên bề mặt của một cơ cấu cam (cam profile) hoặc đường dẫn hướng (track). Chức năng cốt lõi của chúng là tiếp nhận lực từ cam hoặc đường dẫn, biến chuyển động quay của cam thành chuyển động tịnh tiến hoặc lắc của cơ cấu chấp hành, hoặc đơn giản là hoạt động như một con lăn dẫn hướng chính xác trong các hệ thống chuyển động tuyến tính.

Ưu điểm chính của con lăn cam
Việc sử dụng bạc đạn cam mang lại nhiều lợi ích kỹ thuật đáng kể so với các giải pháp dẫn hướng hoặc truyền động khác:
- Khả năng chịu tải hướng tâm cao: Vòng ngoài được thiết kế rất dày và cứng vững, kết hợp với các phần tử lăn bên trong (thường là kim hoặc đũa trụ), cho phép con lăn cam chịu được tải trọng hướng tâm lớn tác động trực tiếp lên bề mặt của nó.
- Thiết kế nhỏ gọn, tích hợp: Con lăn cam thường tích hợp sẵn cơ cấu lắp đặt (trục liền có ren hoặc lỗ lắp trục), giúp đơn giản hóa thiết kế tổng thể, giảm số lượng chi tiết và tiết kiệm không gian so với việc sử dụng vòng bi tiêu chuẩn kết hợp với bánh xe hoặc cơ cấu riêng biệt.
- Giảm ma sát hiệu quả: Thay vì để cơ cấu chấp hành trượt trực tiếp trên bề mặt cam (gây ma sát lớn và mài mòn nhanh), con lăn cam chuyển ma sát trượt thành ma sát lăn, giúp giảm tổn thất năng lượng, vận hành êm ái hơn và tăng tuổi thọ cho cả cam và con lăn.
- Độ cứng vững cao: Vòng ngoài dày giúp chống lại sự biến dạng dưới tác động của tải trọng, đảm bảo chuyển động chính xác và ổn định.
- Lắp đặt trực tiếp dễ dàng: Có thể lắp trực tiếp lên các tay đòn, cần đẩy hoặc các bộ phận máy khác thông qua trục liền hoặc lỗ lắp trục mà không yêu cầu gối đỡ phức tạp như vòng bi thông thường.
- Đa dạng lựa chọn: Thị trường cung cấp rất nhiều kiểu dáng, kích thước, loại phần tử lăn (kim, trụ), biên dạng vòng ngoài (cầu, trụ), vật liệu (thép, inox) và các tính năng bổ sung (phớt làm kín, trục lệch tâm,...) để phù hợp với hầu hết mọi yêu cầu ứng dụng.

Cấu tạo chi tiết của con lăn cam
Mặc dù có nhiều biến thể, cấu tạo cơ bản của một vòng bi cam bao gồm các thành phần sau:
Vòng ngoài (Outer ring)
Đây là bộ phận tiếp xúc trực tiếp với bề mặt cam hoặc đường dẫn. Nó được làm rất dày và cứng (thường bằng thép chịu lực tôi cứng) để chịu tải trọng cao và chống mài mòn, biến dạng. Bề mặt làm việc bên ngoài có thể là hình trụ (cylindrical) hoặc phổ biến hơn là hình cầu (crowned) để bù trừ độ lệch góc nhỏ và giảm ứng suất tập trung ở mép.
Phần tử lăn (Rolling elements)
Nằm giữa vòng ngoài và cơ cấu bên trong (trục liền/vòng trong), có nhiệm vụ giảm ma sát lăn:
- Con lăn kim (Needle rollers): Phổ biến nhất do khả năng chịu tải hướng tâm cao trong một tiết diện nhỏ gọn.
- Con lăn trụ (Cylindrical rollers): Thường dùng cho các loại con lăn cam cỡ lớn hoặc yêu cầu chịu tải rất nặng, chịu sốc tốt hơn kim.
- Bi cầu (Ball bearings): Ít phổ biến hơn, thường dùng cho các ứng dụng yêu cầu tốc độ cao hơn nhưng chịu tải nhẹ hơn.
Vòng cách (Cage)
Bộ phận giữ và phân tách các phần tử lăn, đảm bảo chúng không va chạm vào nhau và được dẫn hướng đúng cách. Thường làm bằng thép dập hoặc nhựa kỹ thuật. Một số loại chịu tải siêu nặng có thể không dùng vòng cách (full complement).
Trục liền (Stud) hoặc Vòng trong (Inner ring)
Đây là bộ phận lõi bên trong và là điểm khác biệt chính giữa hai loại con lăn cam cơ bản:
- Loại trục liền (Stud type): Có một trục (stud) đặc, cứng vững được chế tạo liền khối với phần đóng vai trò như vòng trong của ổ lăn kim/đũa. Đầu trục này có thể có ren hoặc dạng trơn để lắp đặt con lăn cam lên cơ cấu máy.
- Loại lắp trục (Yoke type): Có một vòng trong (inner ring) riêng biệt với lỗ khoan xuyên suốt ở giữa. Loại này cần một trục hoặc chốt (pin) riêng để lắp vào lỗ này và cố định con lăn cam.
Phớt làm kín (Seals) (tùy chọn)
Nhiều loại con lăn cam được trang bị phớt làm kín bằng cao su (ví dụ: NBR, FKM) hoặc nắp che bằng kim loại ở hai bên để giữ lại mỡ bôi trơn bên trong và ngăn chặn hiệu quả sự xâm nhập của bụi bẩn, nước và các tạp chất từ môi trường làm việc.

Phân loại con lăn cam chính
Dựa trên cấu tạo lõi và phương thức lắp đặt, con lăn cam được chia thành hai loại chính:

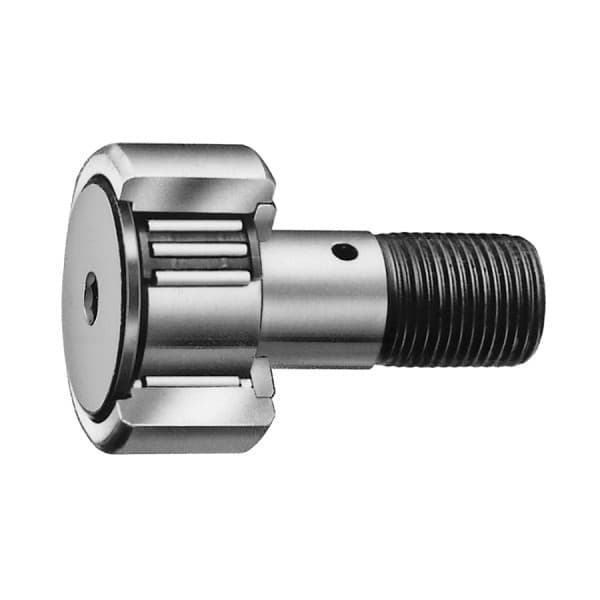

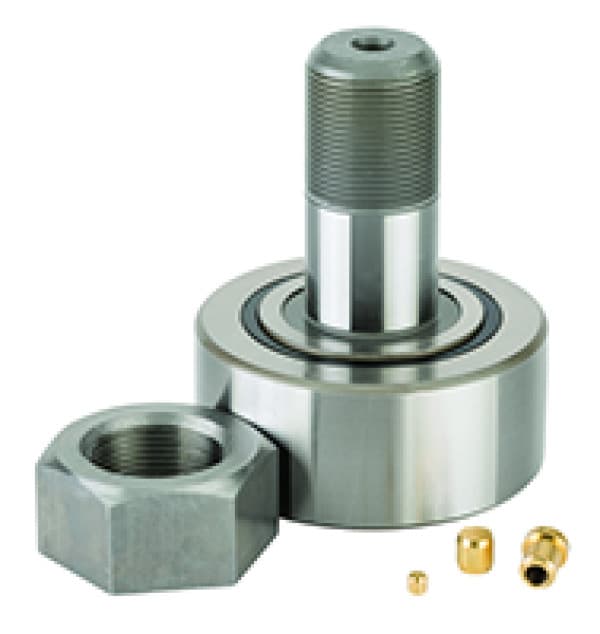

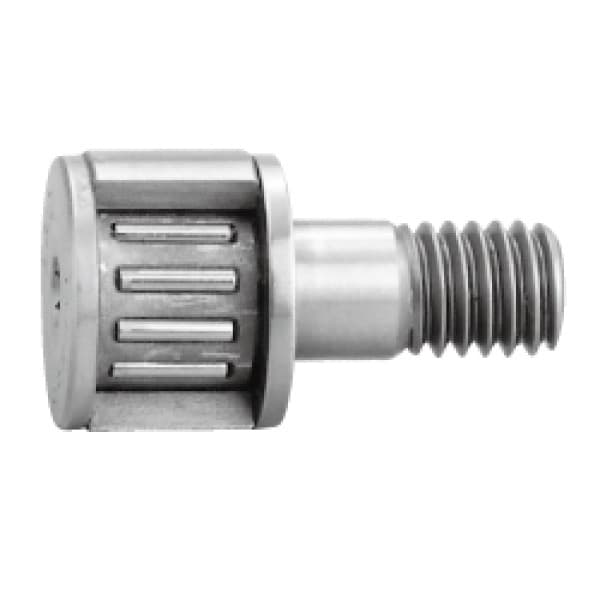

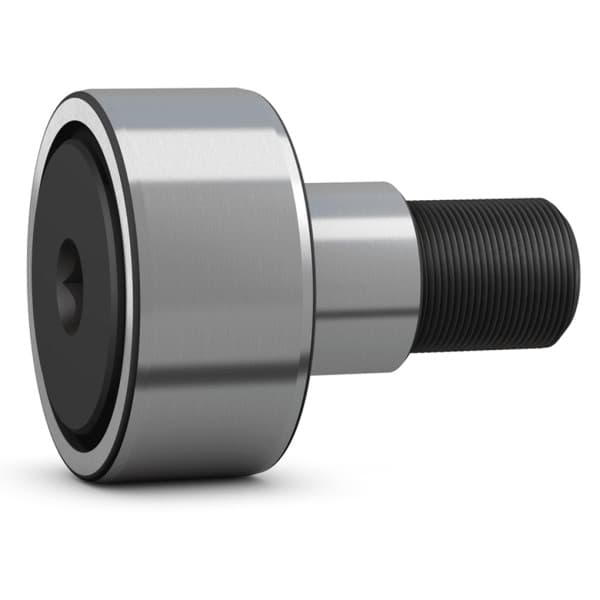

Con lăn cam loại trục liền (Stud Type Cam Follower)
- Cấu tạo: Loại này có trục (stud) được tích hợp sẵn trong con lăn. Phần đầu trục thường có ren ngoài (dạng Metric hoặc Inch) để siết chặt bằng êcu. Đầu còn lại (gần con lăn) thường được thiết kế có rãnh để vặn tô vít hoặc lỗ lục giác chìm, giúp cố định trục khi vặn siết êcu, tránh làm quay toàn bộ con lăn.
- Ưu điểm: Dễ dàng và nhanh chóng trong lắp đặt vì không cần chế tạo thêm trục đỡ. Thiết kế thường nhỏ gọn hơn so với loại lắp trục có cùng kích thước đường kính ngoài.
- Nhược điểm: Khả năng chịu lực uốn bị giới hạn do phần trục tích hợp sẵn, đặc biệt khi sử dụng trong các ứng dụng có trục dài hoặc tải lệch tâm.
- Ký hiệu phổ biến: CF... (IKO, NSK), KR... (INA/SKF), MCFR... (McGill).

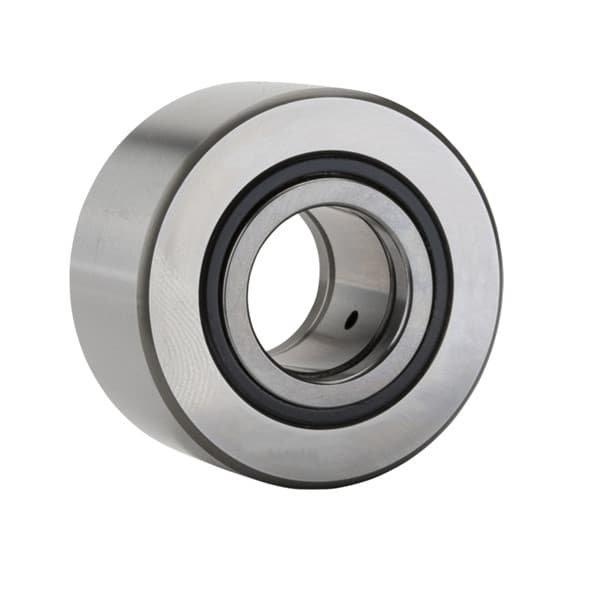

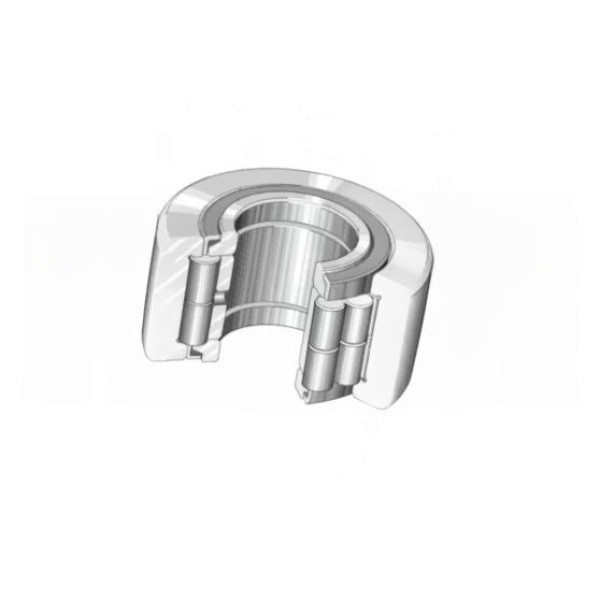

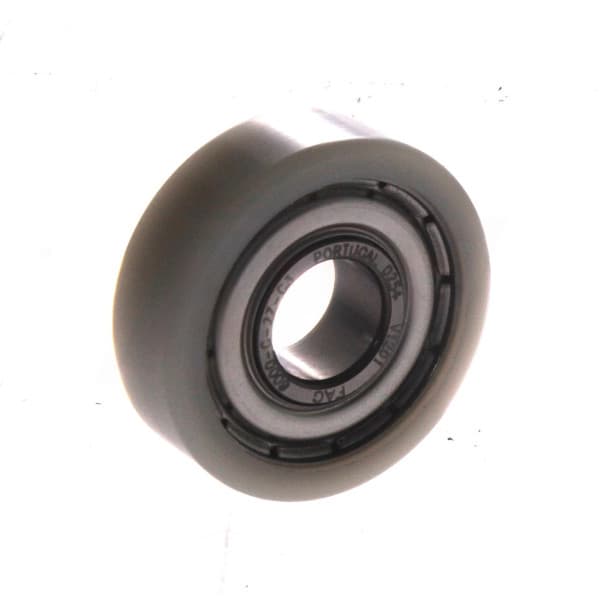

Con lăn cam loại lắp trục (Yoke Type Cam Follower / Track Roller)
- Cấu tạo: Không có trục tích hợp mà thay vào đó là một vòng trong có lỗ khoan xuyên tâm. Để lắp đặt, cần dùng một trục hoặc chốt riêng xuyên qua lỗ này, thường được đỡ ở cả hai đầu nhằm đảm bảo độ cứng và ổn định.
- Ưu điểm: Khả năng chịu tải hướng tâm và mô men uốn tốt hơn so với loại trục liền, nhờ vào trục/chốt cứng được đỡ hai đầu. Phù hợp với các ứng dụng tải nặng hoặc có yêu cầu cao về độ cứng vững.
- Nhược điểm: Đòi hỏi phải thiết kế và chế tạo riêng trục/chốt cùng hệ thống đỡ, dẫn đến tăng chi phí, độ phức tạp và yêu cầu không gian lắp đặt.

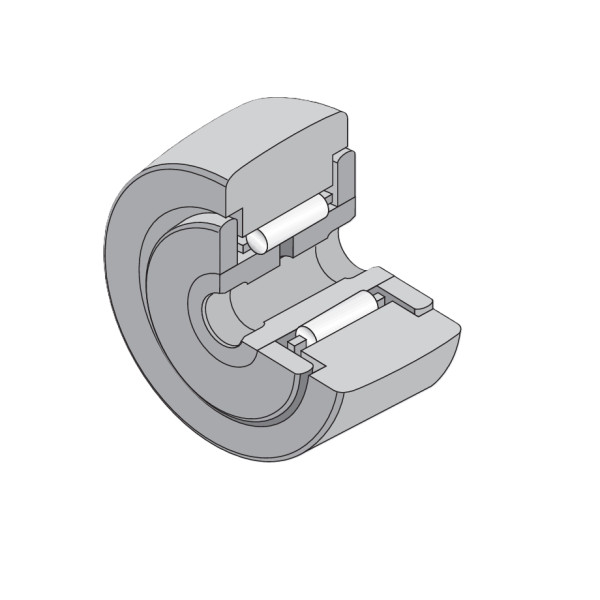

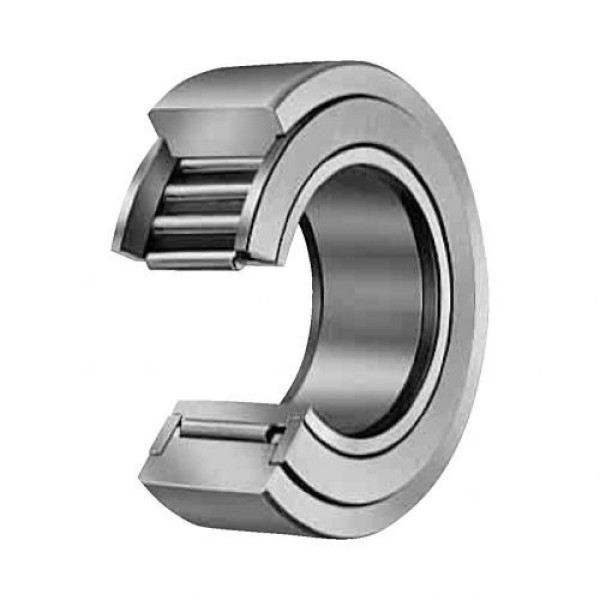

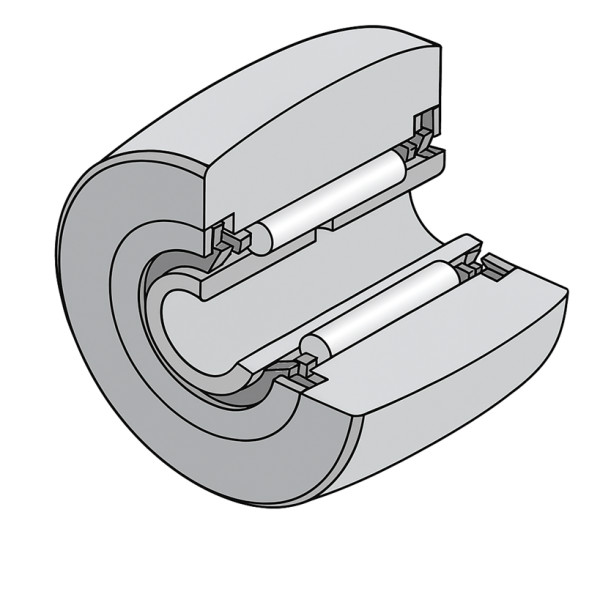

- Ký hiệu phổ biến: NUKR... (INA/SKF - dẫn hướng dọc trục), CRY... (IKO - hệ inch), NATR..., NATV... (INA/SKF - có vòng cách), NUTR... (INA/SKF - dùng con lăn trụ, chịu tải nặng).

Các đặc điểm và biến thể quan trọng khác
Ngoài phân loại cơ bản, khi chọn con lăn cam cần lưu ý các yếu tố sau:
Loại phần tử lăn
- Kim (Needle Roller): Loại phổ biến nhất, cân bằng tốt giữa khả năng chịu tải và kích thước nhỏ gọn.
- Trụ (Cylindrical Roller): Thường xuất hiện trong các con lăn loại lắp trục chịu tải cực nặng (như NUTR), có khả năng chống va đập cao hơn loại kim.
Biên dạng vòng ngoài (Outer Ring Profile)
- Mặt cầu (Crowned): Biên dạng tiêu chuẩn, phổ biến nhất. Bề mặt cong nhẹ giúp giảm ứng suất ở mép tiếp xúc khi có sai lệch góc nhẹ giữa con lăn và bề mặt chạy, giúp tăng tuổi thọ. Phù hợp với hầu hết ứng dụng.
- Mặt trụ (Cylindrical): Bề mặt hoàn toàn phẳng, tạo diện tích tiếp xúc lớn nhất với bề mặt chạy phẳng. Tuy nhiên, yêu cầu cao về độ thẳng và song song của đường chạy, dễ bị ảnh hưởng bởi sai lệch góc. Thường có hậu tố 'R' trong mã hiệu.
Tính năng làm kín (Sealing)
- Loại hở (Open): Không có phớt hoặc nắp che. Chỉ phù hợp với môi trường cực kỳ sạch hoặc có hệ thống bôi trơn và bảo vệ riêng.
- Loại có phớt/nắp che (Sealed/Shielded): Phổ biến nhất. Có phớt cao su (NBR, FKM - ký hiệu UU, PP, 2RS, LLU, EE...) hoặc nắp kim loại (ZZ) ở hai bên giúp giữ mỡ bên trong và ngăn bụi/nước hiệu quả. Nên ưu tiên cho hầu hết ứng dụng công nghiệp.
Loại trục liền đặc biệt
- Trục lệch tâm (Eccentric Stud): Có vòng đệm hoặc phần trục được thiết kế lệch tâm với trục chính. Khi xoay phần này trước khi siết, có thể điều chỉnh vị trí vòng ngoài, loại bỏ khe hở hoặc điều chỉnh tiếp xúc với cam/đường chạy. Ký hiệu thường có chữ ‘V’ (ví dụ KRV...).
- Trục nặng (Heavy Stud): Trục có đường kính lớn hơn hoặc làm bằng vật liệu cứng hơn, tăng khả năng chịu uốn, phù hợp cho tải trọng lớn hoặc yêu cầu độ cứng cao.

Cách đọc hiểu mã hiệu con lăn cam
Hệ thống mã hiệu con lăn cam khá phức tạp và có sự khác biệt đáng kể giữa các nhà sản xuất (IKO, INA/SKF, McGill, NSK...). Việc tra cứu catalogue chính thức là bắt buộc để hiểu chính xác. Tuy nhiên, có một số quy tắc chung:
Cấu trúc chung
Thường là: [Tiền tố loại/seri] + [Kích thước chính] + [Hậu tố đặc tính]
Tiền tố và kích thước chính
Loại trục liền:
- CF...: Phổ biến cho IKO, NSK. Số theo sau thường chỉ đường kính ngoài (D) của vòng ngoài (mm). Số tiếp theo (nếu có) thường chỉ kích thước ren (ví dụ: -1 cho ren M12x1.5 khi D=12).
- KR...: Phổ biến cho INA/SKF. Số theo sau thường chỉ đường kính ngoài (D) của vòng ngoài (mm).
Loại lắp trục:
- NUKR...: INA/SKF, con lăn kim, dẫn hướng dọc trục. Số chỉ đường kính ngoài (D) (mm).
- NATR..., NATV...: INA/SKF, con lăn kim, có vòng cách. Số thường chỉ đường kính lỗ trong (d) (mm).
- NUTR...: INA/SKF, dùng con lăn trụ, chịu tải nặng. Số thường chỉ đường kính lỗ trong (d) (mm).
- CRY...: IKO, hệ inch. Số thường chỉ đường kính ngoài (D) theo đơn vị 1/16 inch.
Hậu tố phổ biến (Suffix)
- A / B: Thường chỉ các cải tiến về thiết kế hoặc vật liệu (cần tra catalogue).
- V (trong KRV): Có vòng đệm lệch tâm (Eccentric).
- UU / PP / 2RS / LLU / EE: Có phớt làm kín cao su ở hai bên. Ký hiệu khác nhau tùy hãng.
- R: Mặt ngoài hình trụ (Cylindrical). Mặc định không có 'R' thường là mặt cầu (Crowned).
- X: Có lỗ lục giác chìm ở đầu trục (thường cho KR, CF) để giữ khi siết.
- Nhiều hậu tố khác chỉ vật liệu inox, loại mỡ đặc biệt, cấp chính xác... cần tra cứu.
Ví dụ giải thích:
- KR 30 PP: Con lăn cam loại trục liền (KR), đường kính ngoài D=30mm, có phớt làm kín 2 bên (PP).
- CF 12-1 V UUR: Con lăn cam loại trục liền (CF), D=12mm, có ren M12x1.5 (số -1), có vòng lệch tâm (V), có phớt 2 bên (UU), mặt ngoài hình trụ (R).
- NUKR 40 A: Con lăn cam loại lắp trục (NUKR), đường kính ngoài D=40mm, thiết kế cải tiến A.
- NUTR 30: Con lăn cam loại lắp trục (NUTR), dùng con lăn trụ, đường kính lỗ lắp trục d=30mm

Vật liệu chế tạo con lăn cam
Để đảm bảo độ bền và hiệu suất, con lăn cam thường được làm từ các vật liệu chất lượng cao:
- Vòng ngoài, Trục liền/Vòng trong, Con lăn: Chủ yếu là thép chịu lực crom hàm lượng carbon cao (100Cr6/SUJ2), được tôi thể tích hoặc tôi bề mặt để đạt độ cứng HRC 58-64, chống mài mòn và chịu mỏi tốt.
- Vòng cách: Thép dập hoặc Nhựa Polyamide (PA66-GF).
- Phớt: Cao su NBR (tiêu chuẩn) hoặc FKM (chịu nhiệt/hóa chất tốt hơn).
- Tùy chọn thép không gỉ (Stainless Steel): Một số seri có sẵn bằng vật liệu thép không gỉ (thường là martenistic AISI 440C hoặc tương đương) cho các ứng dụng trong môi trường ăn mòn (thực phẩm, y tế, hóa chất). Thường có hậu tố S hoặc SS.
Lưu ý khả năng chịu tải có thể thấp hơn loại thép thường.

Hướng dẫn lựa chọn con lăn cam
Việc lựa chọn đúng loại và kích thước con lăn cam là yếu tố quyết định đến hiệu suất, độ chính xác và tuổi thọ của hệ thống. Hãy xem xét các yếu tố sau:
Bước 1: Xác định loại cơ bản (trục liền hay lắp trục?)
Ưu tiên Loại Trục liền (Stud Type - CF, KR...) khi:
- Cần lắp đặt đơn giản, nhanh chóng.
- Không gian lắp đặt hạn chế, không đủ chỗ cho trục đỡ riêng.
- Tải trọng uốn lên trục không quá lớn.
Ưu tiên Loại Lắp trục (Yoke Type - NUKR, CRY, NATR...) khi:
- Yêu cầu chịu tải hướng tâm rất nặng hoặc tải trọng động, va đập lớn.
- Có khả năng chịu mô men uốn tốt (do được đỡ bởi trục/chốt cứng vững, có thể đỡ ở hai đầu).
- Đã có sẵn trục hoặc chốt đỡ trong thiết kế.
Bước 2: Xác định tải trọng và tốc độ
- Tải trọng: Tính toán hoặc ước lượng tải trọng hướng tâm lớn nhất (cả tĩnh và động) mà con lăn phải chịu. Chọn kích thước con lăn (thường dựa trên đường kính ngoài D cho loại trục liền, hoặc đường kính lỗ d cho loại lắp trục) sao cho khả năng chịu tải động cơ bản (C) và tải tĩnh cơ bản (C0) của con lăn (tra trong catalogue) lớn hơn yêu cầu ứng dụng, đảm bảo tuổi thọ mong muốn.
- Tốc độ: Xác định tốc độ quay tối đa (vòng/phút) hoặc tốc độ di chuyển tuyến tính (m/s) của con lăn. So sánh với giới hạn tốc độ cho phép của mã con lăn đã chọn (ghi trong catalogue), lưu ý tốc độ giới hạn có thể khác nhau tùy thuộc vào loại vòng cách và phương pháp bôi trơn.
Bước 3: Chọn biên dạng vòng ngoài
- Mặt cầu (Crowned – Tiêu chuẩn): Lựa chọn an toàn cho hầu hết các ứng dụng. Giúp bù trừ độ lệch góc nhỏ giữa con lăn và đường chạy, tránh tập trung ứng suất ở mép, tăng tuổi thọ.
- Mặt trụ (Cylindrical – Hậu tố R): Chỉ nên sử dụng khi đường chạy cam hoặc ray dẫn hướng hoàn toàn phẳng và đảm bảo độ song song tuyệt đối với trục quay của con lăn. Loại này cho diện tích tiếp xúc lớn nhất, chịu tải tốt hơn nhưng rất nhạy cảm với lệch góc.
Bước 4: Xem xét yêu cầu làm kín
- Môi trường sạch, khô ráo: Có thể cân nhắc loại hở để giảm ma sát tối đa (nhưng vẫn cần bôi trơn).
- Môi trường có bụi bẩn, ẩm ướt, tia nước: Bắt buộc phải sử dụng loại có phớt làm kín hai bên (UU, PP, 2RS...) để bảo vệ các bộ phận bên trong và giữ mỡ bôi trơn. Đây là lựa chọn phổ biến và an toàn hơn cho hầu hết ứng dụng công nghiệp.
Bước 5: Cân nhắc điều chỉnh (Chỉ cho loại trục liền)
Nếu ứng dụng yêu cầu khả năng tinh chỉnh vị trí tiếp xúc của con lăn so với đường chạy (ví dụ để loại bỏ hoàn toàn khe hở hoặc bù trừ sai số chế tạo), hãy chọn loại có trục lệch tâm (Eccentric Stud – hậu tố V, ví dụ KRV...).
Bước 6: Xác định kích thước lắp đặt chính xác
- Đối với loại trục liền: Đường kính ngoài (D), đường kính trục liền, chiều dài trục, kích thước ren (ví dụ M12x1.5), kích thước đầu giữ (lục giác/rãnh vít).
- Đối với loại lắp trục: Đường kính ngoài (D), đường kính lỗ trong (d), chiều rộng vòng ngoài (B). Đảm bảo kích thước trục/chốt lắp phù hợp với d.
Bước 7: Lựa chọn mã hàng và tra cứu Catalogue
- Dựa trên tất cả các yếu tố trên, xác định mã hàng tiềm năng.
- Luôn luôn tra cứu catalogue kỹ thuật chi tiết của nhà sản xuất (IKO, INA, McGill, NSK, SKF...) cho mã hàng đó để kiểm tra lại tất cả các thông số: kích thước chính xác, khả năng chịu tải (C, C0), giới hạn tốc độ, vật liệu vòng cách, loại phớt, biên dạng vòng ngoài, lực siết khuyến nghị (cho loại trục liền)...
- Liên hệ nhà cung cấp uy tín như Mecsu để được tư vấn kỹ thuật và đảm bảo chọn đúng sản phẩm chính hãng.
