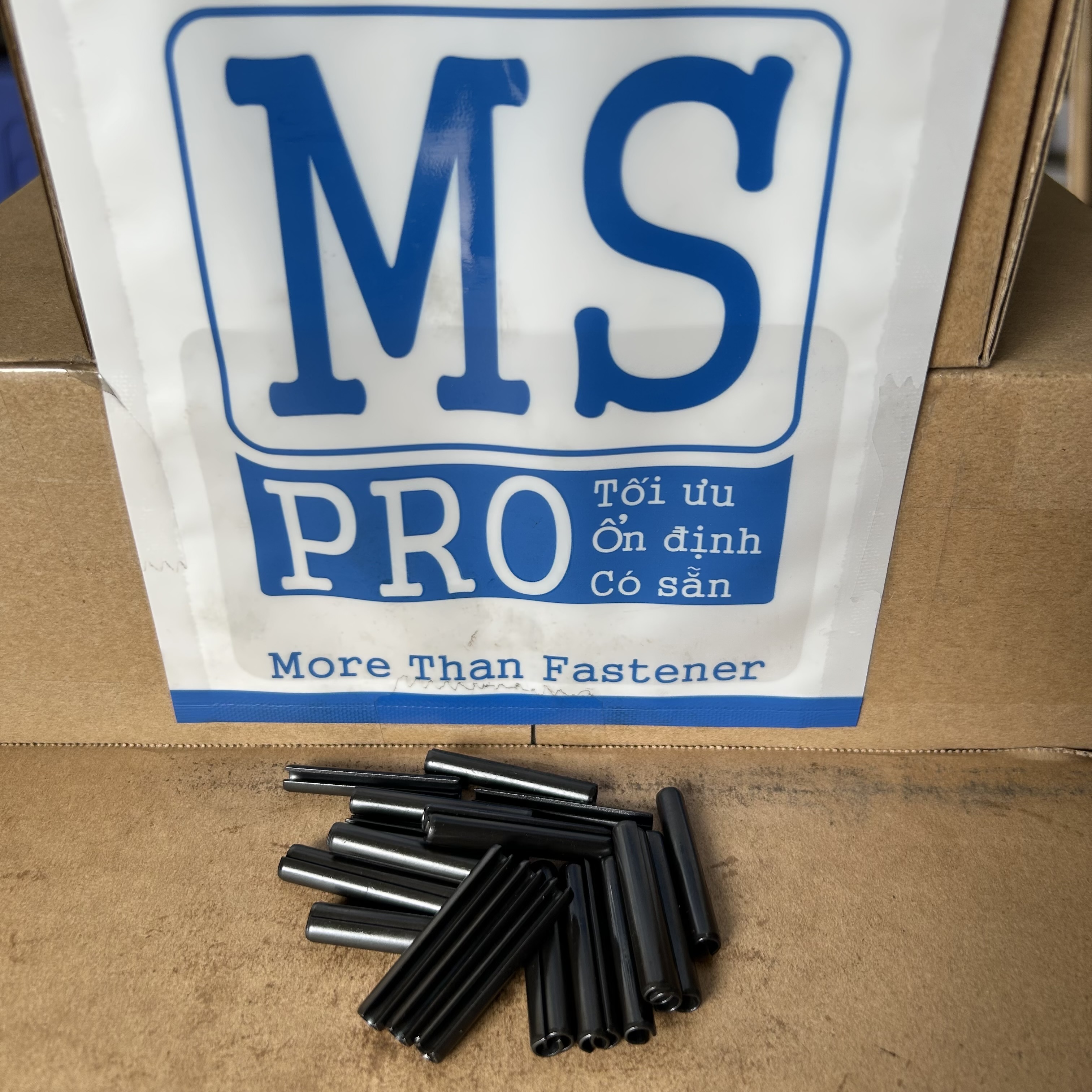

Chốt Ống DIN1481 Thép 65Mn Đen D5x36mm

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Chốt Ống DIN 1481 Thép 65Mn Đen D5x36mm

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Chốt Ống DIN 1481 Thép 65Mn Đen D5x36mm

Mục lục nội dung

1. 1. Tổng quan về Chốt ống DIN 1481 D5x36mm
2. 2. Bảng thông số kỹ thuật tiêu chuẩn (M5x36)
3. 3. Cấu tạo chi tiết sản phẩm
4. 4. Vai trò then chốt trong kỹ thuật
5. 5. Ứng dụng thực tế trong công nghiệp
6. 6. Phân tích Ưu điểm và Nhược điểm
7. 7. Báo giá tham khảo & Đơn vị cung cấp
8. 8. Câu hỏi thường gặp (FAQ)
9. 9. Hồ sơ chất lượng (ISO, CO, CQ) & Thông tin liên hệ Mecsu

1. Tổng quan về Chốt ống DIN 1481 D5x36mm

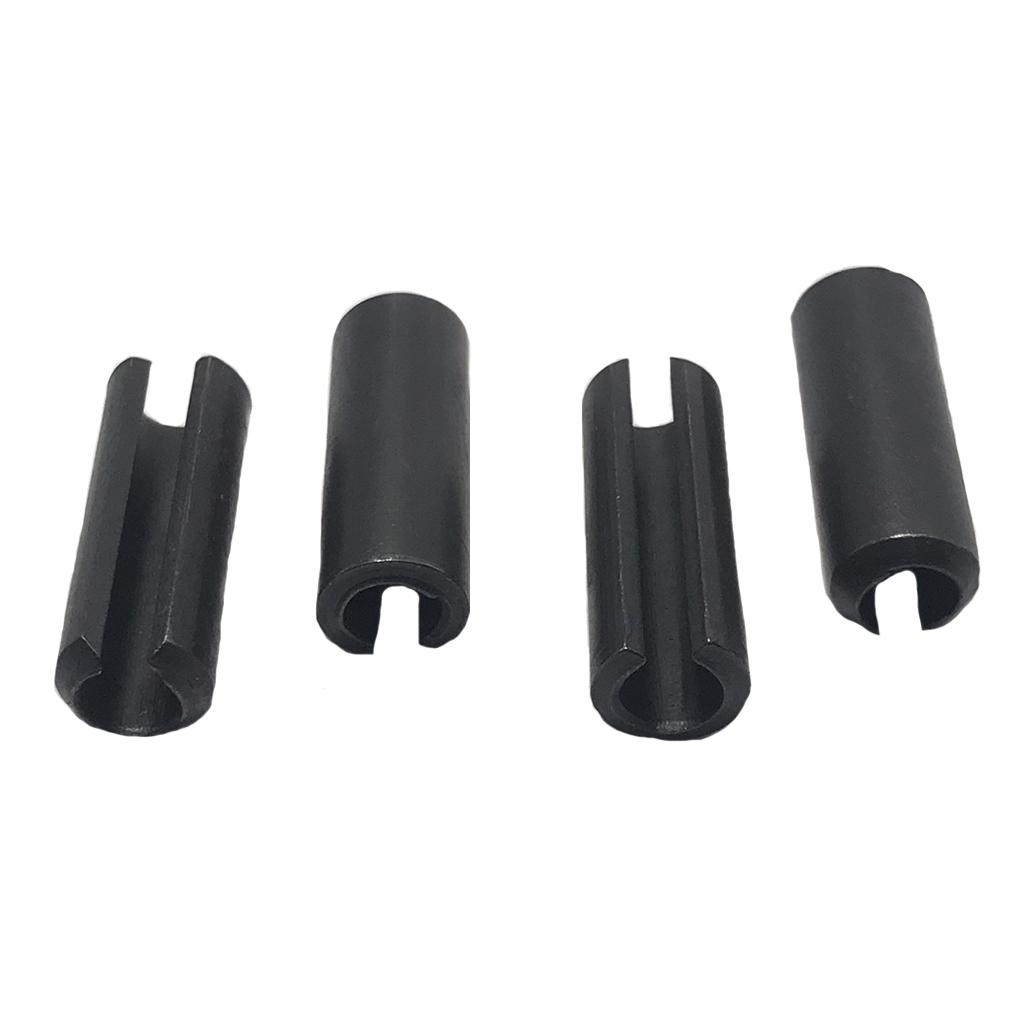

Chốt Ống DIN1481 Thép 65Mn Đen D5x36mm (Spring Pin / Roll Pin) là loại chốt xẻ rãnh đàn hồi hạng nặng, được thiết kế để định vị và cố định các chi tiết máy chịu tải trọng trung bình đến nặng. Với đường kính 5mm và chiều dài 36mm, sản phẩm này tạo ra lực ép hướng tâm cực mạnh khi được đóng vào lỗ khoan, giúp ngăn chặn hiện tượng trượt hoặc lỏng lẻo trong các liên kết ren hoặc khớp nối cơ khí.

Được chế tạo từ thép lò xo 65Mn tôi cứng, chốt đạt được sự cân bằng hoàn hảo giữa độ cứng bề mặt và tính đàn hồi cốt lõi.

2. Bảng thông số kỹ thuật tiêu chuẩn (DIN 1481)

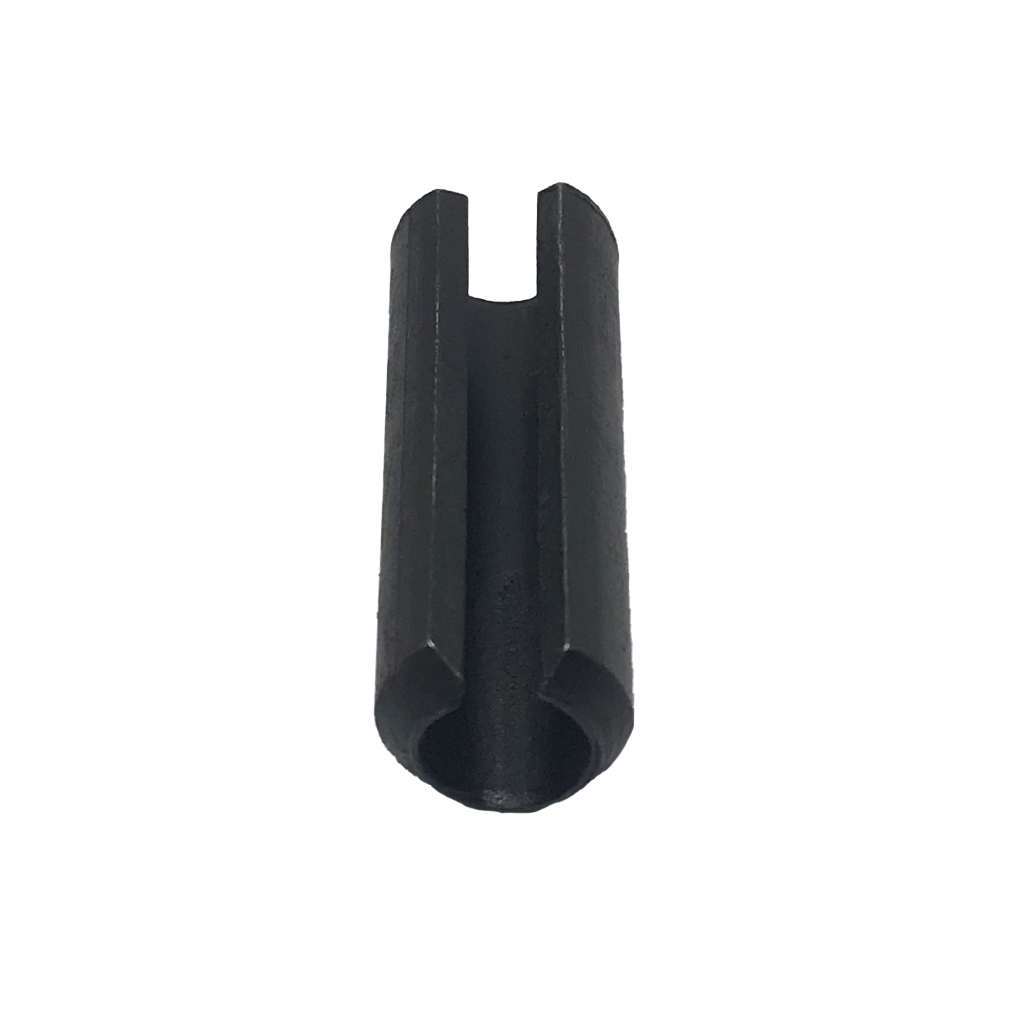

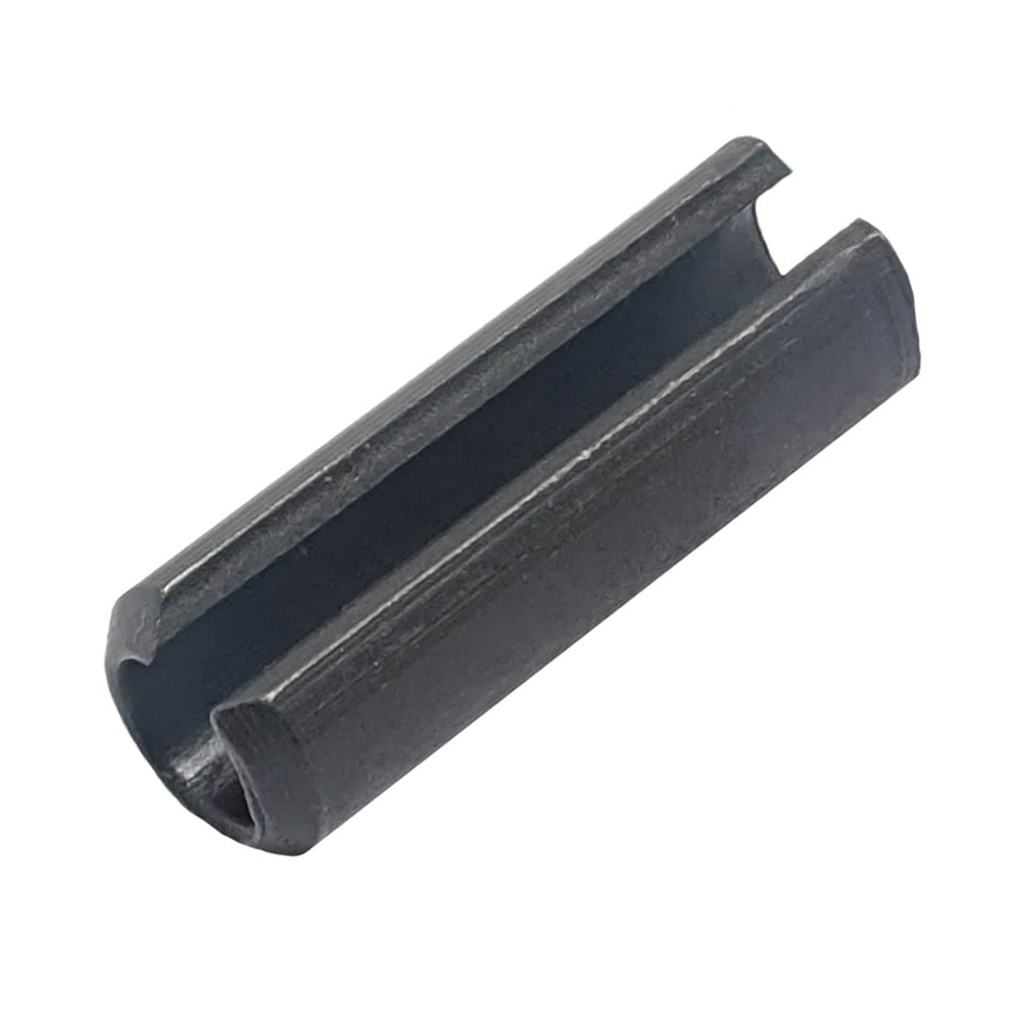

3. Cấu tạo chi tiết sản phẩm

• Thân ống dày 1.0mm: Được cuốn từ thép lá lò xo cao cấp, tạo ra tiết diện hình chữ C với rãnh xẻ dọc. Rãnh này đóng vai trò là khoảng trống để chốt co lại khi lắp đặt.
• Vát mép dẫn hướng (Chamfer): Hai đầu chốt được mài côn góc khoảng 15-30 độ, giúp chốt tự định tâm và đi vào lỗ khoan 5mm một cách trơn tru mà không làm xước thành lỗ.
• Bề mặt nhuộm đen (Black Oxide): Lớp oxit sắt từ dày vài micron giúp ngăn chặn rỉ sét trong quá trình lưu kho và tăng khả năng bám dính của dầu bôi trơn.

4. Vai trò then chốt trong kỹ thuật

Trong các kết cấu máy cơ khí, chốt ống D5x36 thực hiện 3 nhiệm vụ quan trọng:

1. Truyền mô-men xoắn: Khi lắp xuyên qua trục và bánh răng, chốt đóng vai trò là vật trung gian truyền lực, ngăn chặn chuyển động tương đối giữa hai chi tiết.
2. Chốt hãm an toàn: Ngăn chặn đai ốc hoặc các chi tiết xoay bị tuột ra khỏi trục trong điều kiện rung xóc tần số cao.
3. Định vị lắp ráp: Đảm bảo hai chi tiết được lắp vào đúng vị trí đồng tâm tuyệt đối trước khi thực hiện các bước siết bu lông cố định khác.

5. Ứng dụng thực tế trong công nghiệp

Quy cách D5x36mm thường được tin dùng trong các hệ thống máy móc hạng nặng:

• Ngành ô tô & xe máy: Chốt giữ trong hệ thống phanh, ly hợp hoặc các thanh dẫn hướng chuyển động.
• Máy nông nghiệp: Cố định lưỡi cắt, puly truyền động trên các dòng máy xới, máy gặt.
• Máy công cụ: Chốt định vị bàn máy, tay quay hoặc các bộ phận chuyển đổi tốc độ trong máy tiện, máy phay.
• Kết cấu thép: Sử dụng làm chốt tạm thời hoặc chốt khóa cho các khớp nối bản lề cửa công nghiệp.

6. Phân tích Ưu điểm và Nhược điểm

Ưu điểm

• Lực bám giữ siêu mạnh: Đường kính 5mm cung cấp diện tích tiếp xúc lớn, tăng ma sát.
• Tiết kiệm chi phí: Không cần gia công ren lỗ, giảm đáng kể thời gian sản xuất.
• Chịu rung tốt: Không bao giờ bị tự nới lỏng như các loại vít thông thường.

Nhược điểm

• Yêu cầu độ cứng phôi: Phôi lắp đặt cần có độ cứng thấp hơn chốt để chốt có thể "ghim" chặt.
• Khó tháo lắp thủ công: Cần bộ đột chốt 5mm chuyên dụng để tháo rời mà không làm hỏng lỗ.

7. Báo giá tham khảo & Đơn vị cung cấp

Mecsu tự hào là tổng kho cung ứng chốt ống DIN 1481 hàng đầu, đảm bảo mác thép 65Mn chuẩn xác, nhiệt luyện đồng nhất.

Xem ngay nhiều mã Chốt Ống Thép khác tại đây !

8. Câu hỏi thường gặp (FAQ)

1. Tại sao chốt có đường kính ngoài tới 5.6mm trong khi lỗ chỉ khoan 5.0mm?
Đây là nguyên lý của chốt đàn hồi. Khoảng chênh lệch 0.6mm này tạo ra lực bung liên tục giúp chốt bám chặt vào thành lỗ không bị tuột.

2. Có thể dùng chốt D5x36 cho lỗ 5.5mm không?
Không nên. Lỗ 5.5mm quá rộng sẽ làm mất lực căng đàn hồi, chốt sẽ dễ dàng bị rơi ra khi có chấn động.

3. Làm sao để tháo chốt D5x36 ra khỏi trục máy?
Sử dụng bộ đột chốt (Pin Punch) có đường kính khoảng 4.8mm và dùng búa đóng dứt khoát theo chiều dọc tâm chốt.

4. Chốt này có thể dùng trong môi trường nước biển không?
Thép 65Mn nhuộm đen chỉ chống gỉ nhẹ. Nếu dùng ở môi trường nước biển, quý khách nên chọn dòng chốt ống Inox 304 hoặc Inox 316.

5. 1kg chốt D5x36 khoảng bao nhiêu cái?
Trung bình 1kg quy cách D5x36mm đạt khoảng 240 - 260 cái.

9. Hồ sơ chất lượng, Chứng chỉ (ISO, CO, CQ) & Thông tin liên hệ Mecsu;

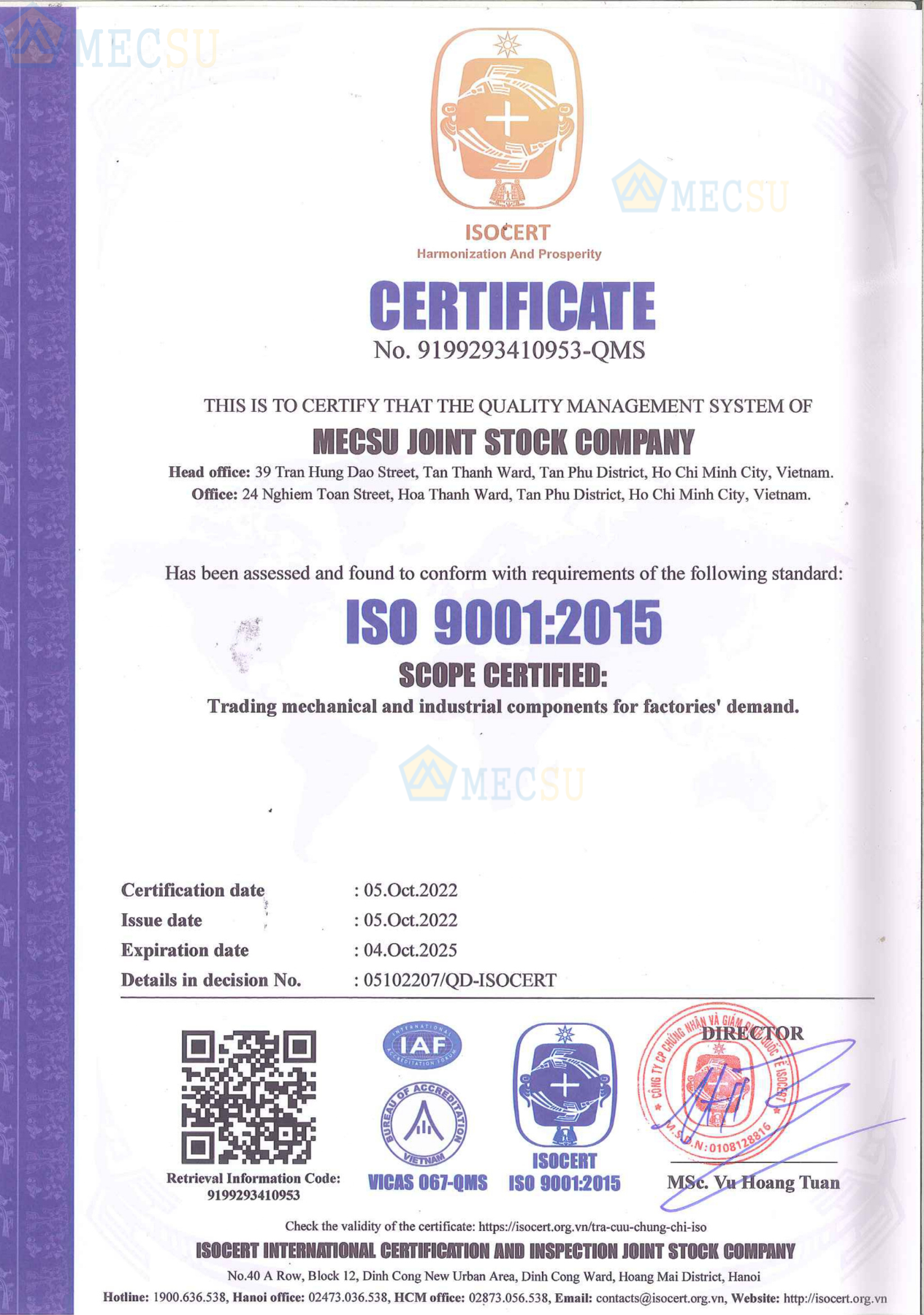

A. Chứng chỉ quản lý chất lượng ISO 9001:2015

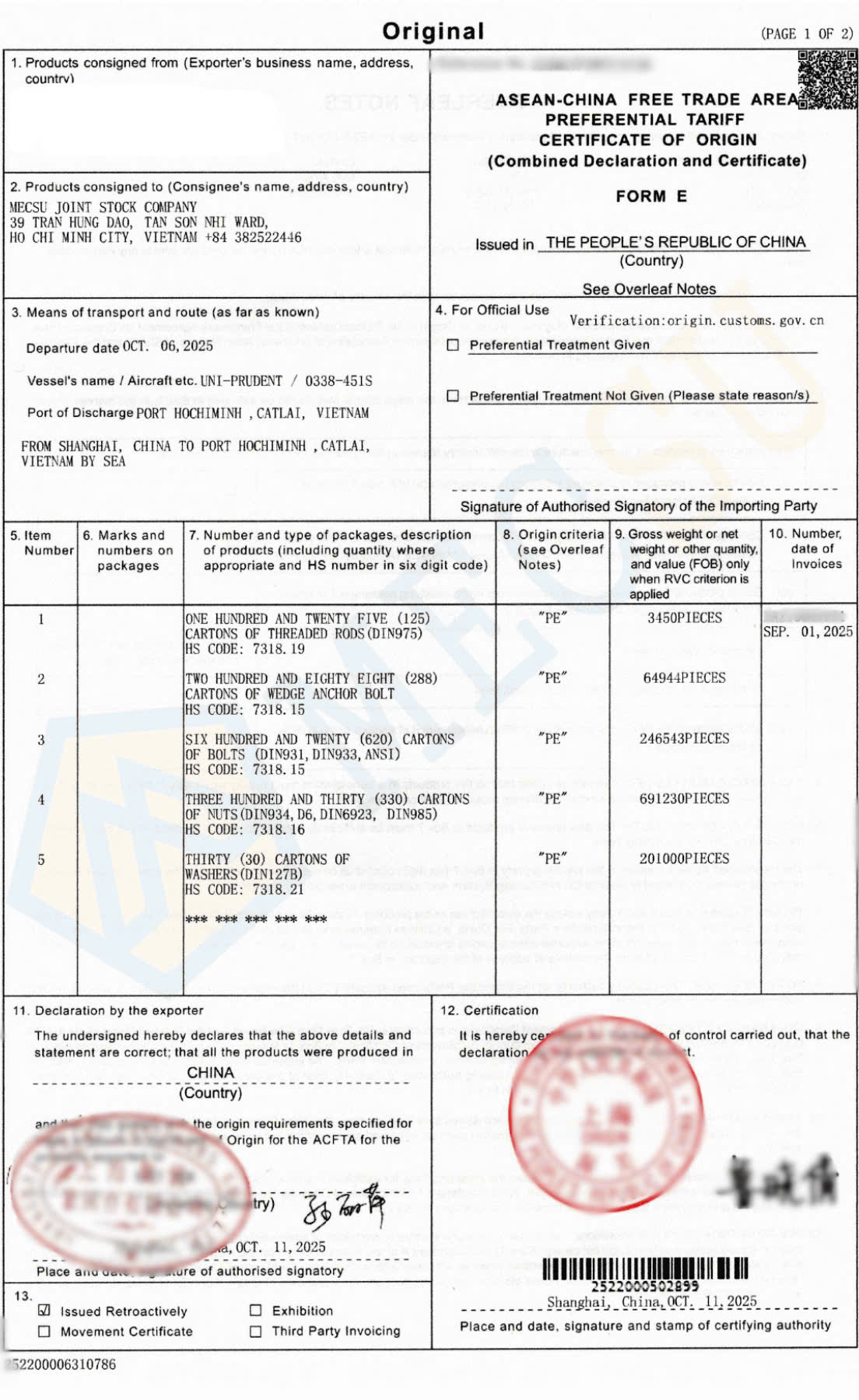

B. Giấy chứng nhận xuất xứ (CO)

Hình ảnh minh họa: Chứng chỉ CO hàng hóa tại Mecsu

C. Chứng chỉ chất lượng nhà máy (CQ) của Mecsu

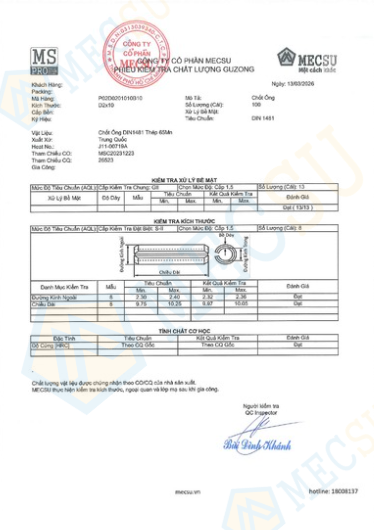

Hình ảnh minh họa: Phiếu kiểm soát chất lượng thực tế tại Mecsu

TỔNG KHO VẬT TƯ CƠ KHÍ MECSU

Địa chỉ: B28/I - B29/I Đường số 2B, Bình Hưng Hòa B, Bình Tân, TP.HCM

Đường dây nóng: 1800 8137

Email: [email protected]

Trang web: mecsu.vn
