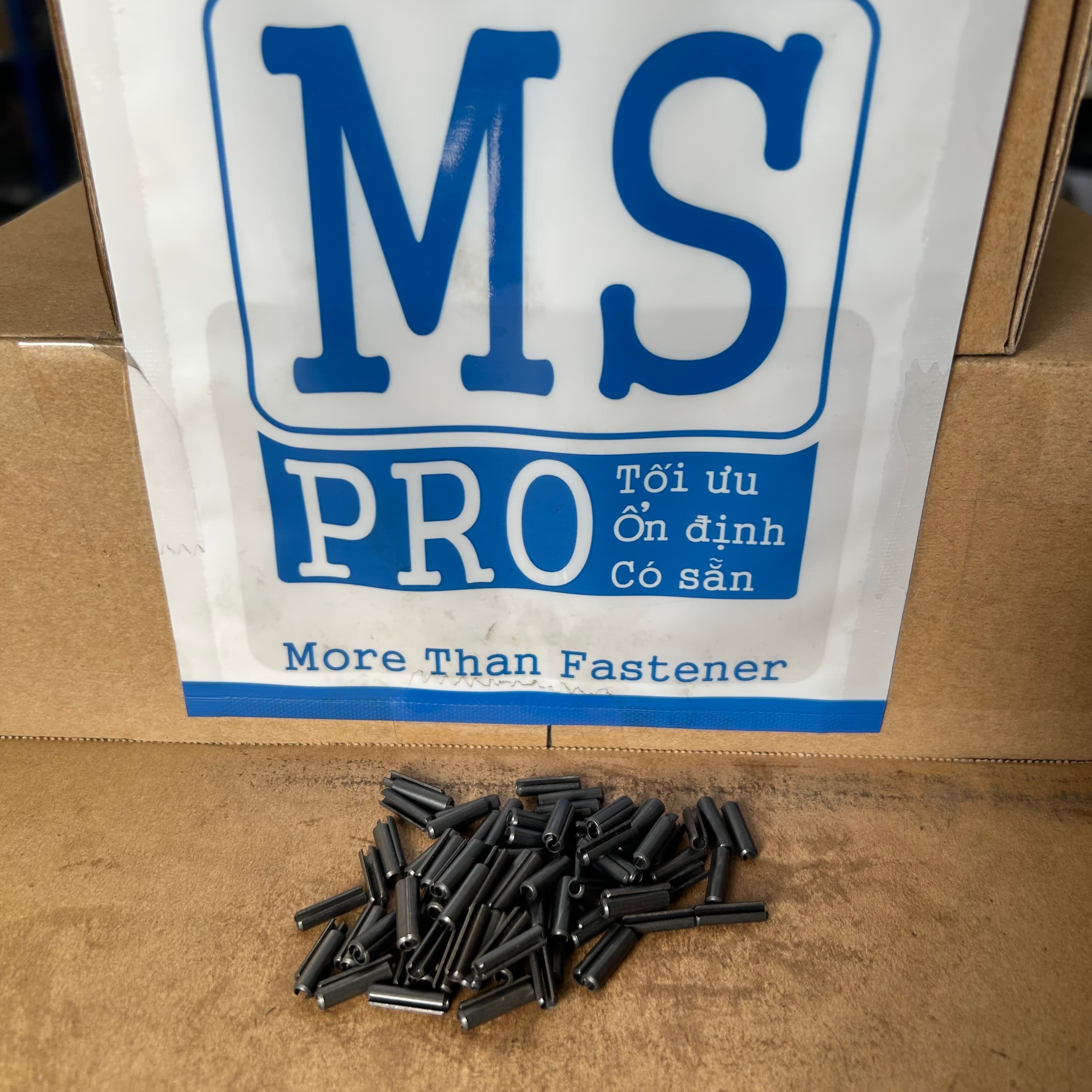

Chốt Ống DIN1481 Thép 65Mn Đen D3x13mm

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Chốt Ống DIN 1481 Thép 65Mn Đen D3x13mm

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Chốt Ống DIN 1481 Thép 65Mn Đen D3x13mm

Mục lục nội dung

1. 1. Tổng quan về Chốt ống DIN 1481 D3x13mm
2. 2. Bảng thông số kỹ thuật tiêu chuẩn
3. 3. Cấu tạo chi tiết sản phẩm
4. 4. Vai trò trong liên kết cơ khí
5. 5. Ứng dụng thực tế
6. 6. Phân tích Ưu điểm và Nhược điểm
7. 7. Báo giá & Đơn vị cung cấp uy tín
8. 8. Câu hỏi thường gặp (FAQ)
9. 9. Hồ sơ chất lượng (ISO, CO, CQ) & Thông tin liên hệ Mecsu

1. Tổng quan về Chốt ống DIN 1481 D3x13mm

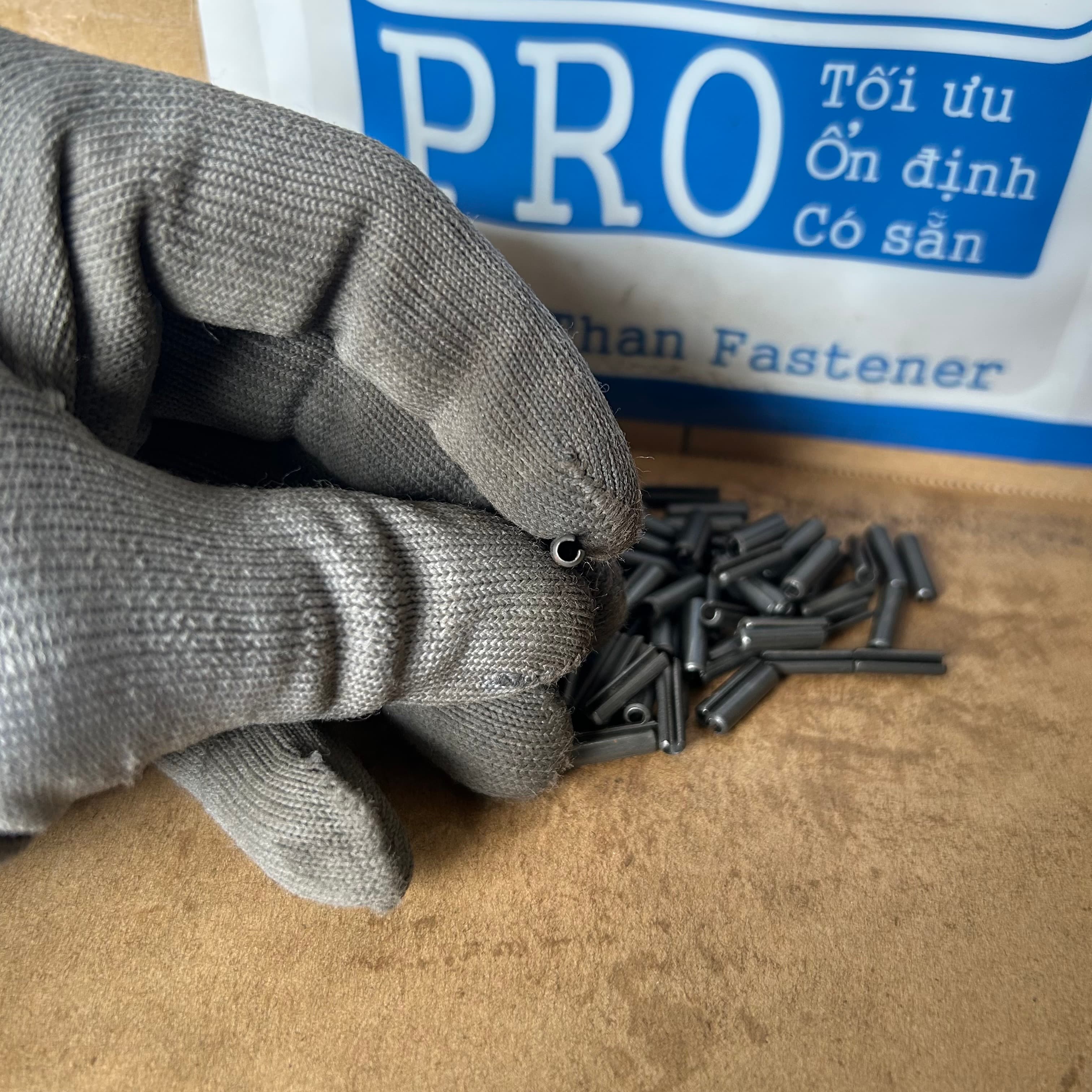

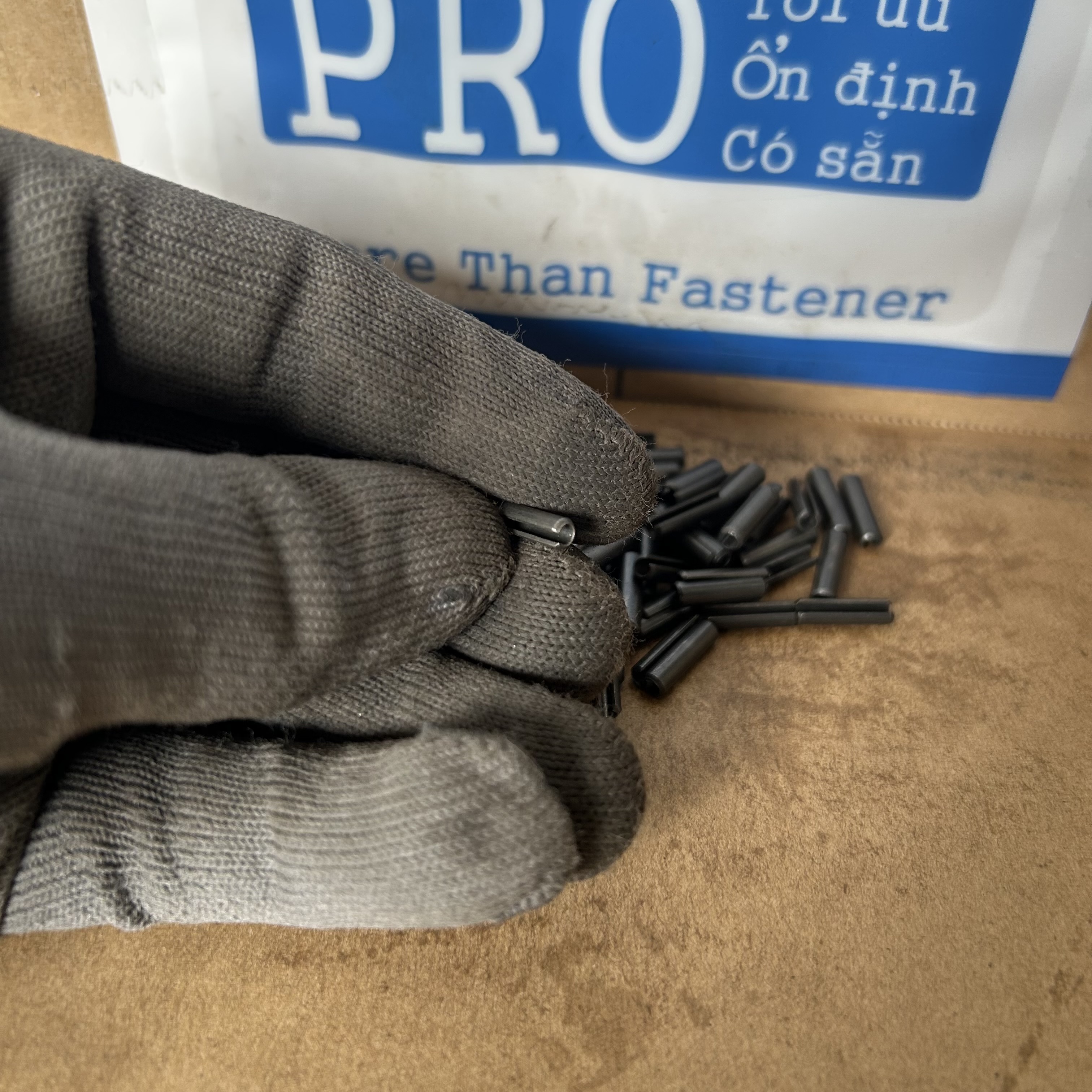

Chốt ống DIN 1481 D3x13mm (còn gọi là chốt đàn hồi hoặc chốt xẻ rãnh) là giải pháp định vị và kết nối cơ khí tối ưu cho các chi tiết máy yêu cầu độ bền cao trong không gian hẹp. Với chiều dài ngắn 13mm, sản phẩm này lý tưởng để cố định các khớp nối nhỏ, bánh răng hoặc puly trên trục mà không cần sử dụng thêm các loại keo hay ốc hãm phức tạp.

2. Bảng thông số kỹ thuật tiêu chuẩn (DIN 1481)

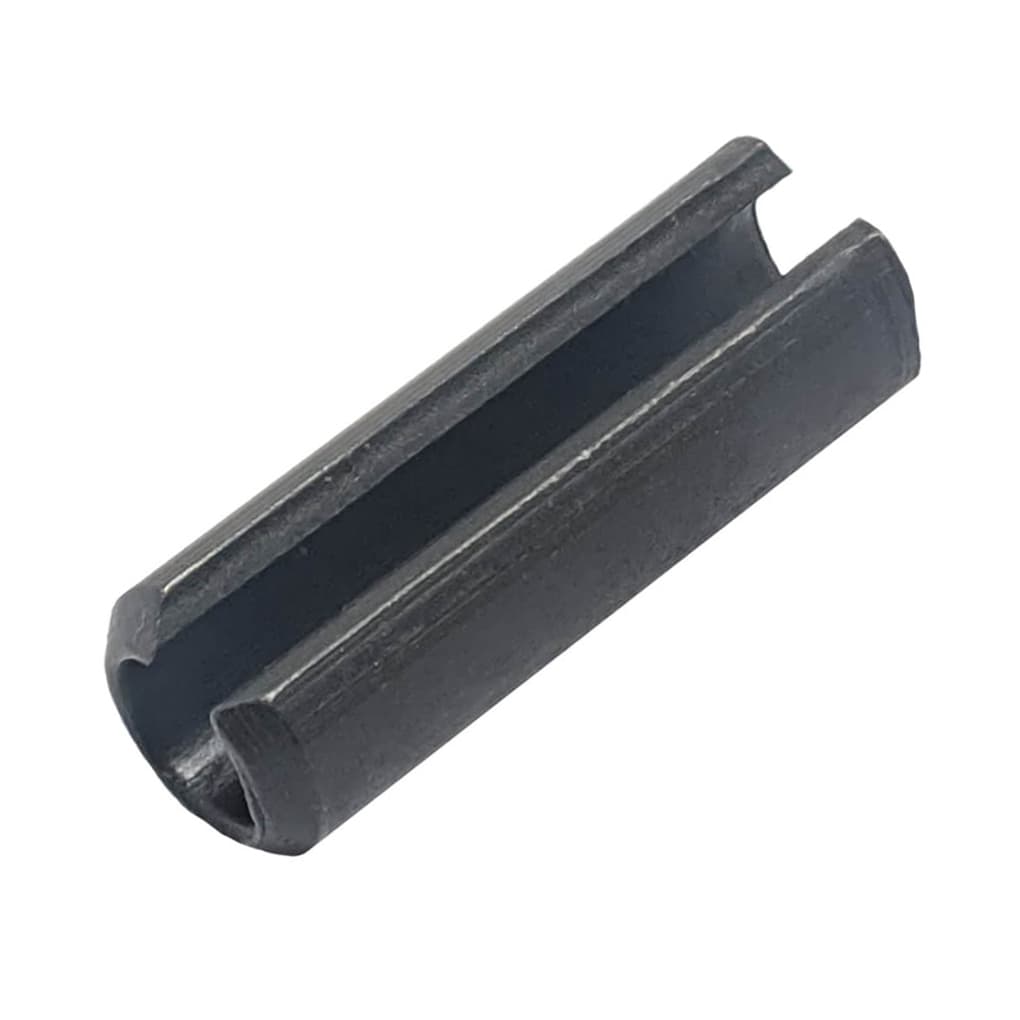

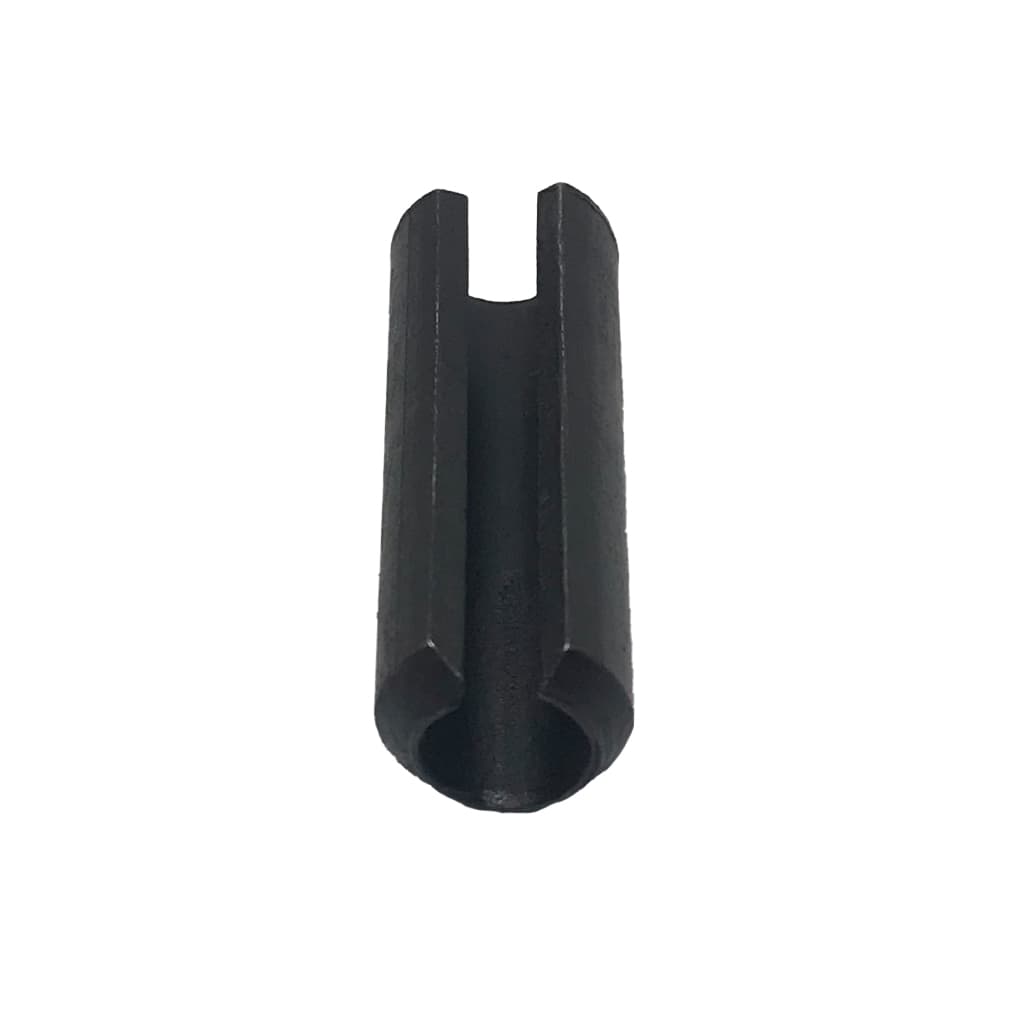

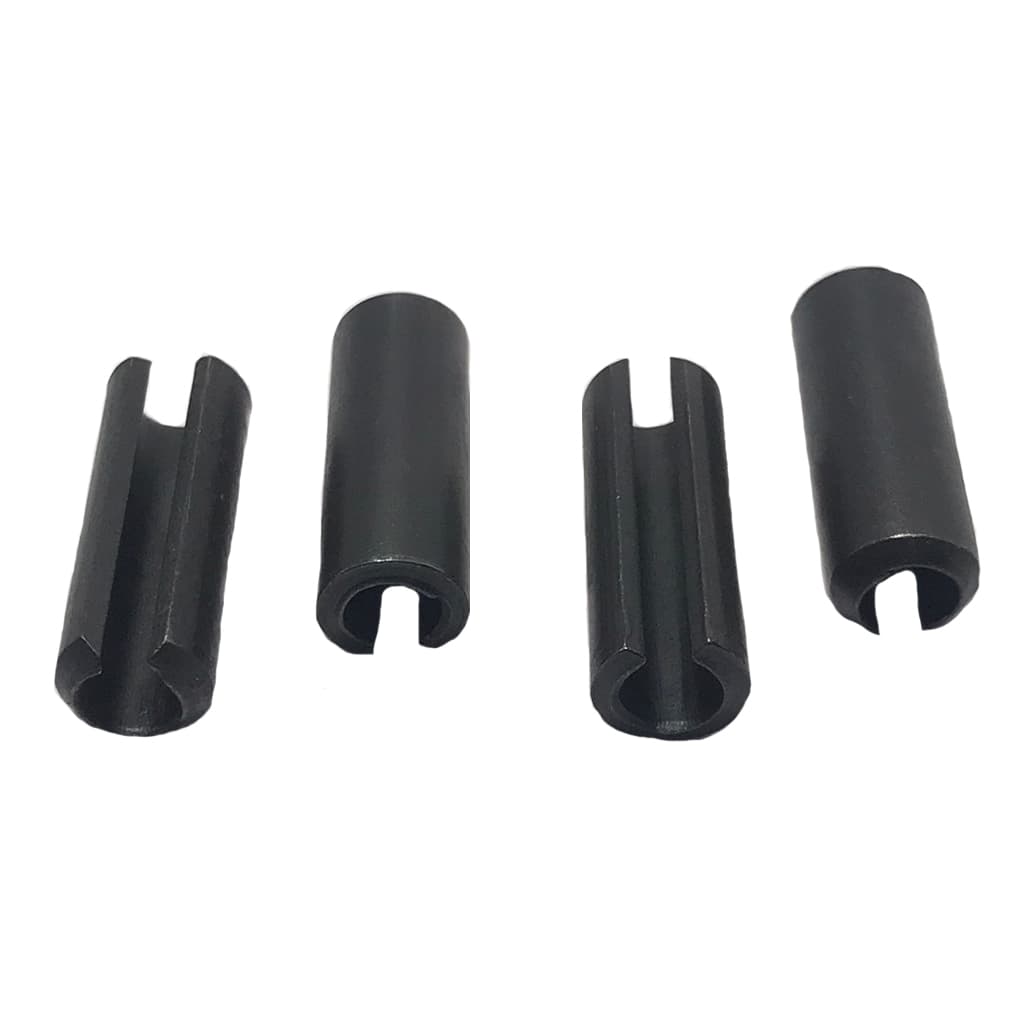

3. Cấu tạo chi tiết sản phẩm

• Thân ống xẻ rãnh dọc: Được cuốn từ thép lò xo 65Mn. Khe hở dọc thân cho phép chốt co lại khi đóng vào lỗ và bung mạnh ra để ôm chặt thành lỗ khoan.
• Đầu vát côn (Chamfered): Cả hai đầu chốt đều được vát mép giúp việc dẫn hướng vào lỗ dễ dàng hơn, không gây biến dạng phôi khi sử dụng búa hoặc máy ép.
• Kết cấu rỗng: Giúp chốt nhẹ nhưng vẫn đảm bảo khả năng kháng cắt (shear strength) theo chiều ngang cực tốt cho các mối nối cơ khí.

4. Vai trò trong liên kết cơ khí

1. Tự khóa bằng ma sát: Lực bung hướng tâm tạo ra ma sát lớn với thành lỗ, giúp chốt không bị trôi ra ngoài ngay cả khi máy móc vận hành rung lắc mạnh.
2. Hấp thụ rung động: Nhờ tính đàn hồi, chốt có khả năng hấp thụ một phần các chấn động cơ học, bảo vệ tuổi thọ cho các bộ phận xung quanh.
3. Thay thế phương pháp hàn/ren: Giảm chi phí gia công lỗ ren hoặc các phương pháp hàn chết, giúp việc bảo trì và thay thế linh kiện trở nên linh hoạt.

5. Ứng dụng thực tế

Quy cách D3x13mm nhỏ gọn thường được dùng trong các lĩnh vực tinh xảo:

• Thiết bị điện tử & Viễn thông: Chốt định vị các khung nhôm, vỏ thiết bị hoặc các bộ phận tản nhiệt bên trong.
• Cơ khí nhỏ & Mô hình: Làm trục xoay cho các khớp nối bản lề nhỏ, chốt giữ puly trong các máy cầm tay.
• Ngành khóa & Dụng cụ: Chốt cố định các linh kiện bên trong ổ khóa, kìm, hoặc kéo cắt.
• Máy in & Photocopy: Định vị các bánh răng truyền động trên trục nhỏ.

6. Phân tích Ưu điểm và Nhược điểm

Ưu điểm

• Lắp đặt cực nhanh, không cần dụng cụ siết lực phức tạp.
• Khả năng định vị cực kỳ chính xác nhờ lực bung đồng đều.
• Giá thành rẻ, phù hợp cho sản xuất hàng loạt số lượng lớn.

Nhược điểm

• Chống gỉ sét ở mức trung bình (chủ yếu dùng trong môi trường có dầu mỡ bảo vệ).
• Khó tháo rời nếu đóng vào lỗ mù (không thông hai đầu).

7. Báo giá & Đơn vị cung cấp uy tín

Mecsu cung cấp chính sách giá linh hoạt cho dòng chốt ống D3x13mm.

Giá tại Mecsu: 481đ/ Cái (Đã có VAT)

Nhấn xem ngay nhiều mã Chốt Ống Thép khác tại đây !

8. Câu hỏi thường gặp (FAQ)

1. Tại sao chốt có đường kính thực tế lớn hơn 3.0mm?
Để tạo lực đàn hồi hướng tâm. Chốt phải lớn hơn lỗ khoan một chút thì sau khi đóng vào mới tạo được ma sát giữ chi tiết.

2. Có thể tháo chốt D3x13 ra để dùng lại không?
Có thể, nếu dùng bộ đột chốt đúng kích cỡ. Tuy nhiên, nếu chốt bị biến dạng hoặc mất độ bung sau khi tháo, nên thay mới.
3. Chốt ống nhuộm đen có bị gỉ không?

Nhuộm đen chỉ chống gỉ nhẹ. Nếu dùng ngoài trời hoặc môi trường ẩm, nên dùng thêm dầu bảo quản hoặc chuyển sang chốt Inox 304.

4. Mũi khoan bao nhiêu là phù hợp cho chốt D3?

Sử dụng mũi khoan 3.0mm tiêu chuẩn. Không nên khoan lỗ rộng hơn 3.1mm vì sẽ làm giảm lực giữ của chốt.

5. Sự khác biệt giữa DIN 1481 và ISO 8752 là gì?

Đây là hai tiêu chuẩn tương đương nhau về mặt thông số kỹ thuật cho chốt ống đàn hồi nặng.

9. Hồ sơ chất lượng, Chứng chỉ (ISO, CO, CQ) & Thông tin liên hệ Mecsu;

A. Chứng chỉ quản lý chất lượng ISO 9001:2015

B. Giấy chứng nhận xuất xứ (CO)

Hình ảnh: Giấy chứng nhận CO chứng minh nguồn gốc tại Mecsu

C. Chứng chỉ chất lượng nhà máy (CQ)
