Đầu Nối Nhanh Khí Nén Xanh Phi 10 mm 3/8" CDC MPC 1003

Đầu Nối Nhanh Khí Nén Xanh Phi 10 mm 3/8" CDC MPC 1003: Giải Pháp Kết Nối Ống 10mm Với Ren Lớn

Trong các hệ thống khí nén yêu cầu sự kết nối chắc chắn và linh hoạt giữa ống có đường kính 10mm và các cổng ren lớn hơn, sản phẩm Đầu Nối Nhanh Khí Nén CDC MPC 1003 là một lựa chọn tối ưu. Thuộc dòng M-One-Touch Fittings của CDC Pneumatics (Hàn Quốc), MPC 1003 được thiết kế chuyên biệt để kết nối ống khí nén phi 10mm với các cổng ren 3/8". Với khả năng lắp đặt và tháo rời nhanh chóng bằng một chạm, cùng thiết kế thẳng nhỏ gọn, đầu nối này đảm bảo hiệu suất và độ tin cậy cao, đặc biệt hữu ích trong việc điều chỉnh kích thước ren và truyền tải lưu lượng khí tương đối lớn một cách hiệu quả.

1. Giới thiệu chung về Đầu Nối Nhanh Khí Nén CDC MPC 1003

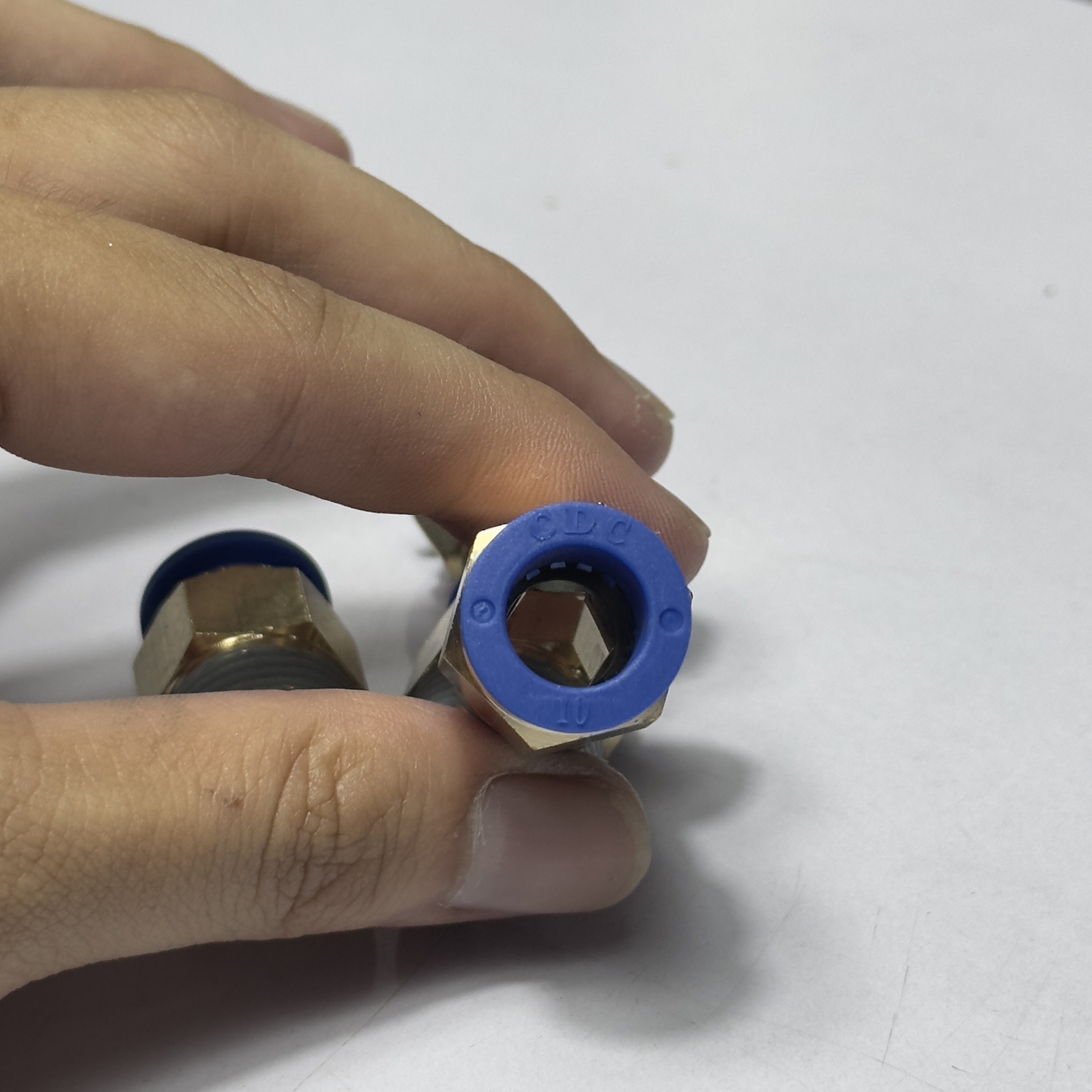

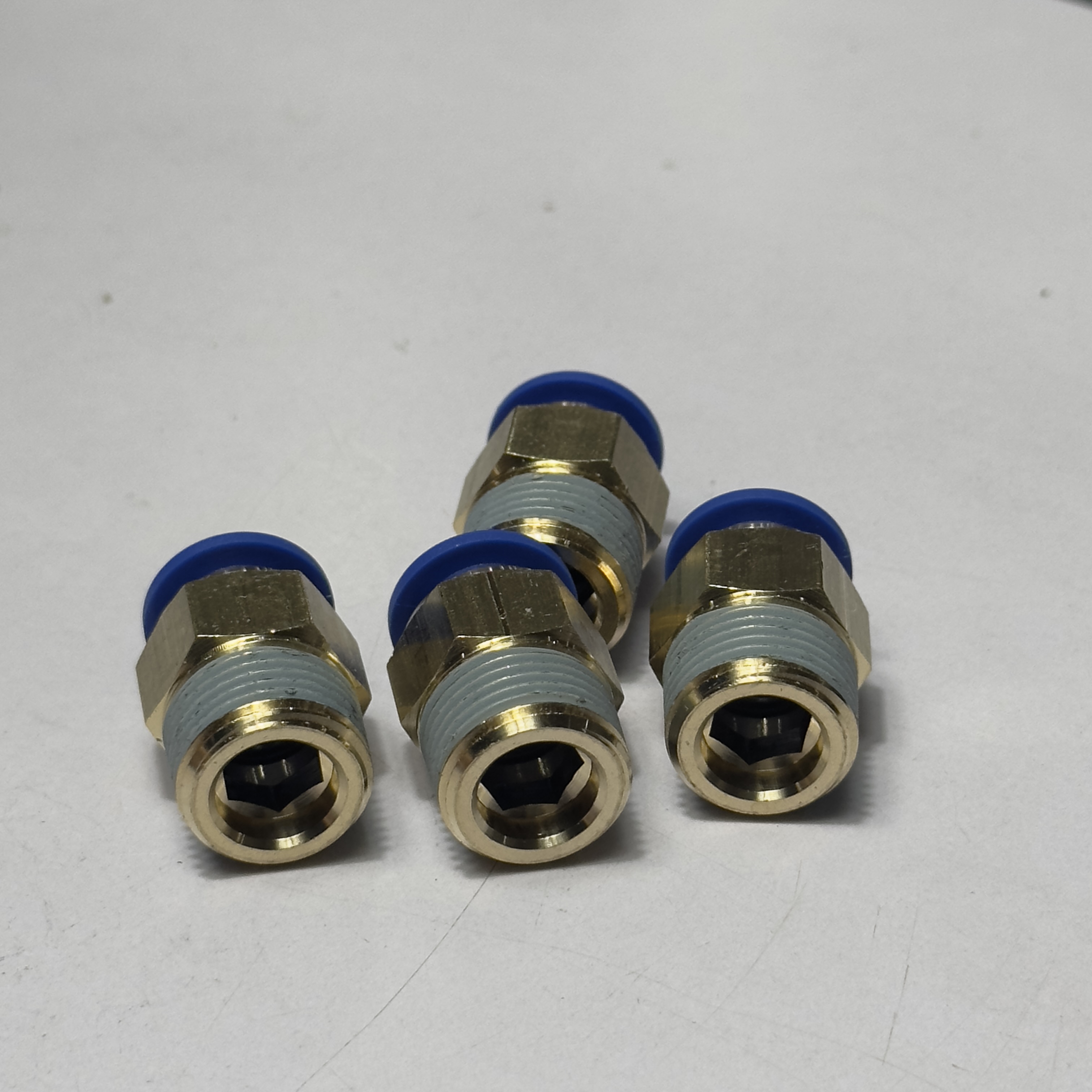

Đầu nối nhanh khí nén model MPC 1003 của CDC được thiết kế để sử dụng trong các hệ thống đường ống khí nén. Sản phẩm này cho phép kết nối nhanh chóng và chắc chắn ống khí nén có đường kính ngoài 10mm với cổng ren 3/8". Đây là một sự kết hợp linh hoạt, giúp tích hợp đường khí nén 10mm vào các thiết bị hoặc van có cổng ren 3/8", tối ưu hóa việc truyền tải lưu lượng khí qua các cổng lớn. Đặc biệt, loại PC (như MPC 1003) có thiết kế hình lục giác ở cả mặt trong và ngoài, giúp việc lắp đặt và tháo gỡ dễ dàng ngay cả trong không gian hạn chế.

2. Thông số kỹ thuật chi tiết của CDC MPC 1003

(

3. Vật liệu và Cấu tạo của Đầu Nối Nhanh Khí Nén CDC MPC 1003

Đầu nối nhanh CDC MPC 1003 được cấu tạo từ các vật liệu chất lượng cao, đảm bảo độ bền và hiệu quả hoạt động:

• Thân (Body): Được làm từ đồng thau (Brass), mang lại khả năng chống ăn mòn tốt và độ bền cơ học cao.
• Ống giữ (Release Sleeve) và Cổ áo (Collar): Làm từ PA66, một loại Nylon có độ cứng và khả năng chịu mài mòn tốt.
• Kẹp giữ (Lock Claw): Bằng thép không gỉ (SUS), đảm bảo giữ ống chắc chắn và bền bỉ theo thời gian.
• Vòng đệm lưng (Back Ring): Bằng POM (Polyoxymethylene), giúp định vị và hỗ trợ.
• Phớt (Seal): Bằng NBR (Cao su Nitrile Butadiene), cung cấp khả năng làm kín vượt trội, chống rò rỉ khí hiệu quả.

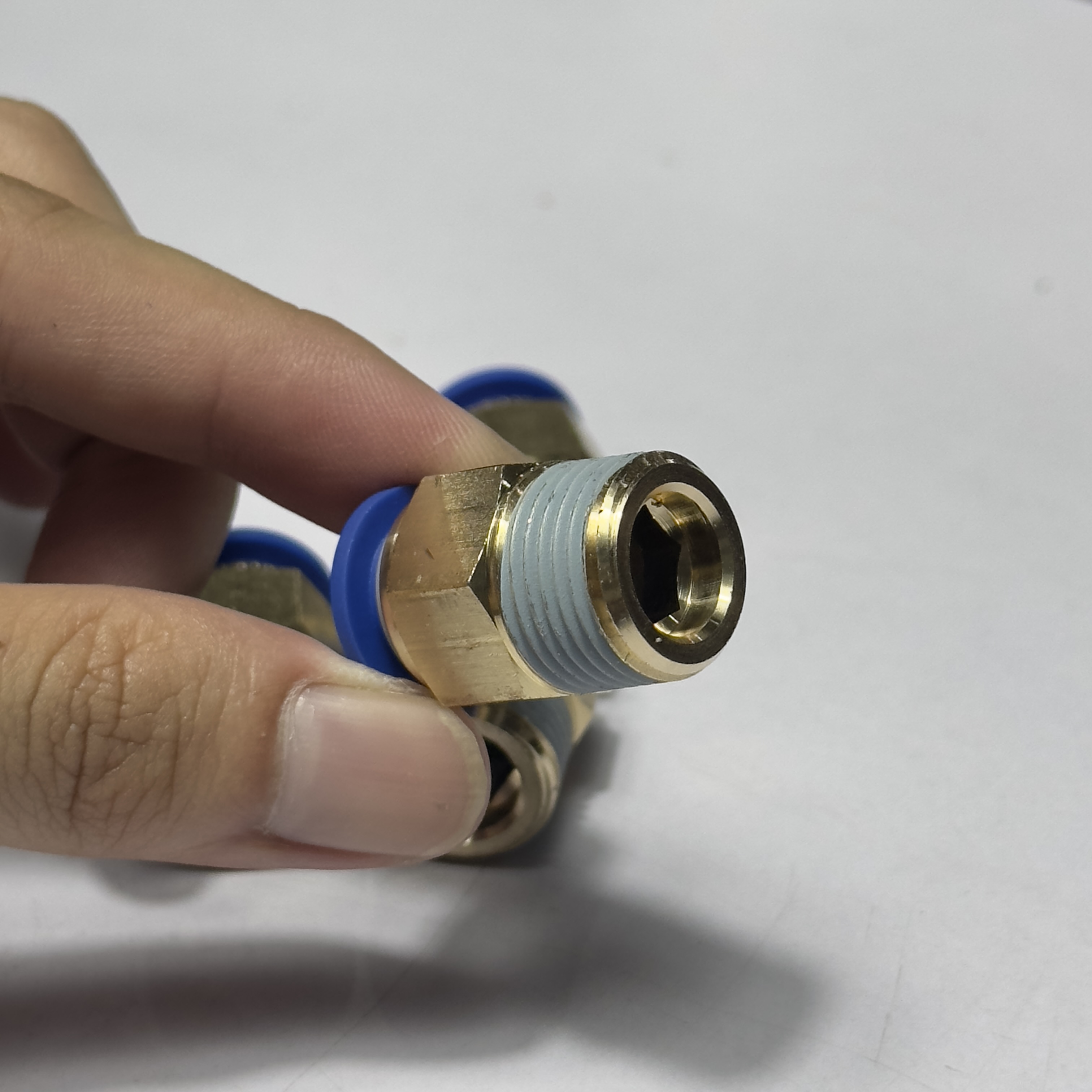

• Đầu nối còn có keo bịt kín được bôi sẵn (Pre-applied sealant) ở phần ren, giúp tăng cường khả năng làm kín và dễ dàng lắp đặt.

(

4. Ưu nhược điểm nổi bật của Đầu Nối Nhanh CDC MPC 1003

Ưu điểm:

• Lắp đặt và tháo rời dễ dàng: Tính năng "một chạm" giúp việc lắp đặt và tháo ống trở nên cực kỳ nhanh chóng và tiện lợi, không cần dùng dụng cụ.
• Tiết kiệm không gian: Với thiết kế hình lục giác ở cả mặt trong và ngoài, loại PC như MPC 1003 rất hiệu quả khi đi dây trong các không gian chật hẹp, đồng thời vẫn cho phép dùng ống lớn hơn.
• Kết nối linh hoạt: Cho phép kết nối ống phi 10mm vào cổng ren 3/8", một sự kết hợp hữu ích khi cần duy trì lưu lượng khí tương đối trong không gian nhỏ gọn nhưng cổng ren lớn.
• Kết nối đáng tin cậy: Đảm bảo kết nối chắc chắn và kín khí, hạn chế tối đa rò rỉ, giúp hệ thống hoạt động ổn định.
• Vật liệu bền bỉ: Được chế tạo từ đồng thau, thép không gỉ và các vật liệu polymer chất lượng cao, mang lại tuổi thọ lâu dài và khả năng chống ăn mòn.
• Phạm vi nhiệt độ và áp suất rộng: Hoạt động ổn định trong dải áp suất từ $0 \sim 290$ PSI và nhiệt độ từ $-20 \sim 80^\circ C$, phù hợp với nhiều môi trường công nghiệp.

Nhược điểm:

• Chỉ dùng cho khí nén: Không áp dụng cho các loại chất lỏng khác hoặc nước.
• Cần cắt ống chính xác: Việc cắt ống không vuông góc hoặc có bavia có thể ảnh hưởng đến khả năng làm kín của đầu nối.

5. Hướng dẫn lắp đặt và sử dụng Đầu Nối Nhanh Khí Nén MPC 1003 hiệu quả

Lắp đặt:

1. Chuẩn bị ống: Sử dụng dao cắt ống chuyên dụng để cắt ống khí nén phi 10mm vuông góc và loại bỏ mọi bavia ở mặt cắt, đảm bảo bề mặt nhẵn mịn để kết nối kín.
2. Kết nối ống: Đẩy mạnh và dứt khoát ống vào đầu nối nhanh MPC 1003 cho đến khi ống chạm vào đáy và được kẹp chặt. Kiểm tra bằng cách kéo nhẹ ống để đảm bảo ống đã được giữ chắc chắn.
3. Lắp đặt vào cổng ren: Vặn phần ren 3/8" của đầu nối vào cổng ren tương ứng trên thiết bị hoặc hệ thống khí nén. Keo bịt kín sẵn (Pre-applied sealant) sẽ giúp việc làm kín dễ dàng hơn.

Sử dụng và Bảo trì:

• Đảm bảo hệ thống khí nén hoạt động trong dải áp suất ($0 \sim 290$ PSI) và nhiệt độ ($-20 \sim 80^\circ C$) cho phép của đầu nối.
• Kiểm tra định kỳ các mối nối để phát hiện sớm các dấu hiệu rò rỉ khí hoặc hư hỏng.
• Khi tháo ống, chỉ cần đẩy vòng nhả (release sleeve) vào và kéo ống ra. Không dùng lực mạnh hoặc dụng cụ để tháo ống.

6. Ứng dụng thực tế của Đầu Nối Nhanh CDC MPC 1003 trong công nghiệp

Đầu nối nhanh CDC MPC 1003 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng kết nối hiệu quả và độ bền cao:

• Kết nối các đường ống khí nén phi 10mm với các thiết bị hoặc hệ thống có cổng ren 3/8", tối ưu hóa sự tương thích trong nhiều ứng dụng công nghiệp.
• Ứng dụng trong các thiết bị và máy móc khí nén như robot công nghiệp, máy in, máy đóng gói, dây chuyền sản xuất tự động.
• Hệ thống điều khiển khí nén trong ngành sản xuất điện tử, dệt may, thực phẩm, nơi cần linh hoạt về kích thước kết nối.
• Kết nối các dụng cụ khí nén cầm tay, súng hơi, máy bơm hơi.
• Trong các bảng điều khiển, tủ điện nơi không gian lắp đặt cần được tối ưu.

7. So sánh Đầu Nối Nhanh CDC MPC với các dòng đầu nối khác

Dòng MPC (PC type) là một trong nhiều loại đầu nối nhanh của CDC. Dưới đây là bảng so sánh chung về các loại đầu nối nhanh để bạn có cái nhìn tổng quan:

8. FAQ - Câu hỏi thường gặp về Đầu Nối Nhanh CDC MPC 1003

1. "Đầu nối MPC 1003 có dùng được cho ống khí nén phi 8mm không?"
   • Không. Đầu nối MPC 1003 được thiết kế chuyên biệt cho ống khí nén có đường kính ngoài 10mm. Để sử dụng cho ống phi 8mm với ren 3/8", bạn cần chọn mã MPC0803.
2. "Kích thước ren 3/8" trên đầu nối này có ý nghĩa gì trong hệ thống khí nén?"
   • Ren 3/8" là một kích thước ren tương đối lớn, thường được sử dụng trên các thiết bị, van hoặc xy lanh khí nén có kích thước trung bình đến lớn. Việc sử dụng đầu nối có ren này giúp bạn dễ dàng kết nối các đường ống khí nén 10mm vào các cổng tiêu chuẩn lớn hơn, đảm bảo truyền tải khí hiệu quả và linh hoạt trong thiết kế hệ thống.
3. "Làm thế nào để biết khi nào cần thay thế đầu nối?"
   • Các dấu hiệu cần thay thế bao gồm: rò rỉ khí tại mối nối ống hoặc ren, ống bị tuột ra dễ dàng dù đã đẩy chặt, phần nhựa (release sleeve) bị nứt hoặc biến dạng, hoặc thân đầu nối có dấu hiệu ăn mòn, hư hỏng vật lý nghiêm trọng.
4. "Đầu nối này có thể chịu được rung động và sốc trong quá trình vận hành không?"
   • Đầu nối CDC được thiết kế để hoạt động bền bỉ trong môi trường công nghiệp. Kẹp giữ bằng thép không gỉ giúp giữ ống chắc chắn ngay cả khi có rung động. Tuy nhiên, trong các ứng dụng có rung động và sốc mạnh liên tục, nên cân nhắc sử dụng thêm các biện pháp cố định ống hoặc đầu nối để tăng cường độ bền và an toàn.
5. "Màu xanh của đầu nối có ý nghĩa gì về chất liệu hay tính năng không?"
   • Màu xanh là màu sắc đặc trưng của dòng sản phẩm đầu nối nhanh của CDC Pneumatics, giúp dễ dàng nhận diện thương hiệu. Về chất liệu, phần thân chính được làm từ đồng thau, còn phần ống giữ (release sleeve) màu xanh được làm từ PA66 (Nylon), một vật liệu bền và nhẹ. Màu sắc không liên quan trực tiếp đến khả năng chịu áp suất hay nhiệt độ mà chỉ mang tính nhận diện.

9. Kết luận

Đầu Nối Nhanh Khí Nén Xanh Phi 10 mm 3/8" CDC MPC 1003 là một thành phần quan trọng, cung cấp giải pháp kết nối hiệu quả và bền vững cho các hệ thống khí nén. Với khả năng kết nối ống 10mm với cổng ren 3/8" một cách nhanh chóng và đáng tin cậy, cùng với thiết kế nhỏ gọn và khả năng chịu được điều kiện làm việc khắc nghiệt, sản phẩm này tối ưu hóa hiệu suất và sự tiện lợi trong mọi ứng dụng công nghiệp, đặc biệt là khi cần tối ưu không gian và tương thích với các cổng ren lớn hơn.

Cần đầu nối nhanh khí nén phi 10mm ren 3/8" chất lượng? Hãy chọn CDC MPC 1003!
