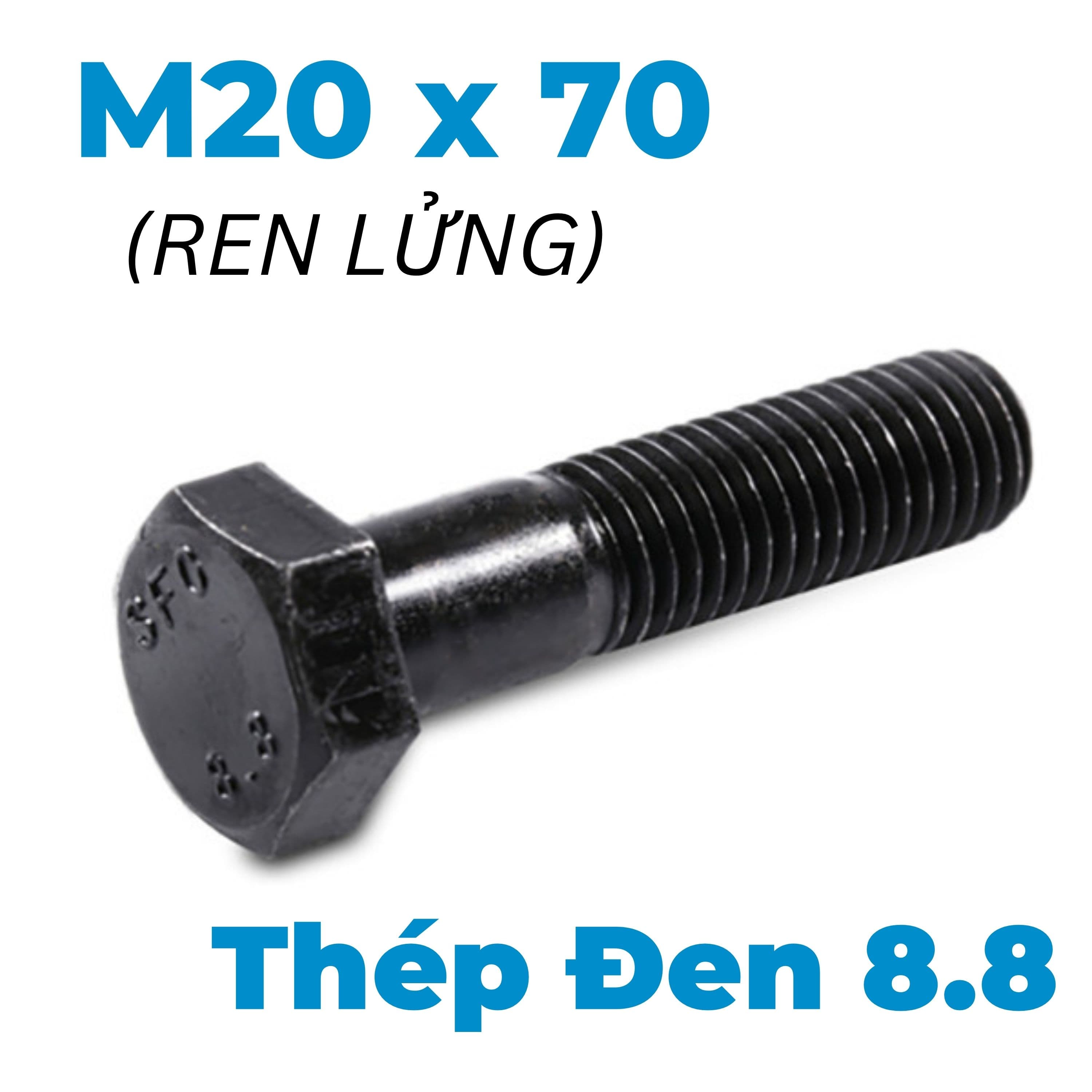

Bulong Thép Đen 8.8 DIN931 M20x70 Ren Lửng

Đánh giá Bulong Thép Đen 8.8 DIN931 M20x70: Giải pháp lắp ráp hạng nặng

Phân tích kỹ thuật Bulong Thép Đen 8.8 DIN931 M20x70: Cấu trúc ren lửng bền bỉ và khả năng chịu tải cực đại

Mục Lục Nội Dung

1. 1. Giới thiệu sơ lược về Bulong Thép Đen 8.8 DIN931 M20x70
2. 2. Bảng dữ liệu kỹ thuật chi tiết Bulong M20x70 Mecsu Pro
3. 3. Đặc điểm cấu tạo cơ khí của Bulong lục giác M20x70
4. 4. Ý nghĩa các thông số cường độ 8.8 dập trên đầu Bulong
5. 5. Đánh giá sức bền vật liệu và năng lực kháng tải của Bulong M20x70
6. 6. Phân biệt Bulong M20x70 dựa trên tiêu chuẩn thân và bước ren
7. 7. Phân tích lợi thế và hạn chế khi sử dụng Bulong M20 dài 70mm
8. 8. Vai trò của Bulong M20x70 trong các công trình hạng nặng
9. 9. Đối chiếu kỹ thuật: Lựa chọn giữa Bulong M20x70 và M16x70
10. 10. Quy trình lắp đặt Bulong M20 đúng tiêu chuẩn kỹ thuật
11. 11. Cách kiểm tra chất lượng Bulong 8.8 chính hãng Mecsu
12. 12. Cập nhật bảng giá bán Bulong M20x70 & Địa chỉ mua hàng
13. 13. Các câu hỏi thường gặp (FAQ) về dòng Bulong M20x70
14. 14. Kênh tư vấn kỹ thuật và hỗ trợ đặt hàng tại Mecsu
15. 15. Kiến thức chuyên sâu và góc nhìn từ chuyên gia cơ khí

1. Giới thiệu sơ lược về Bulong Thép Đen 8.8 DIN931 M20x70 và đặc tính nổi bật

Bulong Thép Đen 8.8 DIN931 M20x70 là linh kiện liên kết thuộc nhóm chịu tải trọng lớn, được sử dụng rộng rãi trong các kết cấu thép dầm sàn và máy móc hạng nặng. Với đường kính thân ren 20mm và chiều dài 70mm, sản phẩm tuân thủ tiêu chuẩn DIN 931 với cấu tạo ren lửng (partial thread). Thiết kế này tạo ra một phần thân trơn cực kỳ cứng cáp, giúp tối ưu hóa khả năng định tâm và chịu lực cắt tuyệt vời tại các vị trí mối nối bản mã dày.

Được chế tạo từ phôi thép carbon cường độ cao thông qua quy trình nhiệt luyện (tôi và ram) phức tạp, sản phẩm đạt cấp bền 8.8 danh định. Lớp bề mặt màu đen bóng mờ do nhuộm dầu không chỉ mang lại vẻ thẩm mỹ kỹ thuật mà còn bảo vệ thép lõi khỏi các tác nhân oxy hóa trong môi trường dầu mỡ công nghiệp. Đây là giải pháp lắp ráp đáng tin cậy cho những dự án yêu cầu sự an toàn tuyệt đối và tính bền bỉ dài lâu.

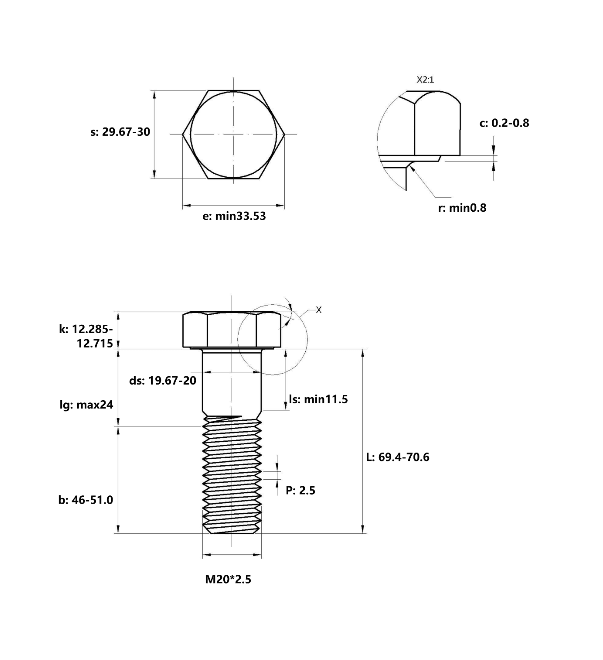

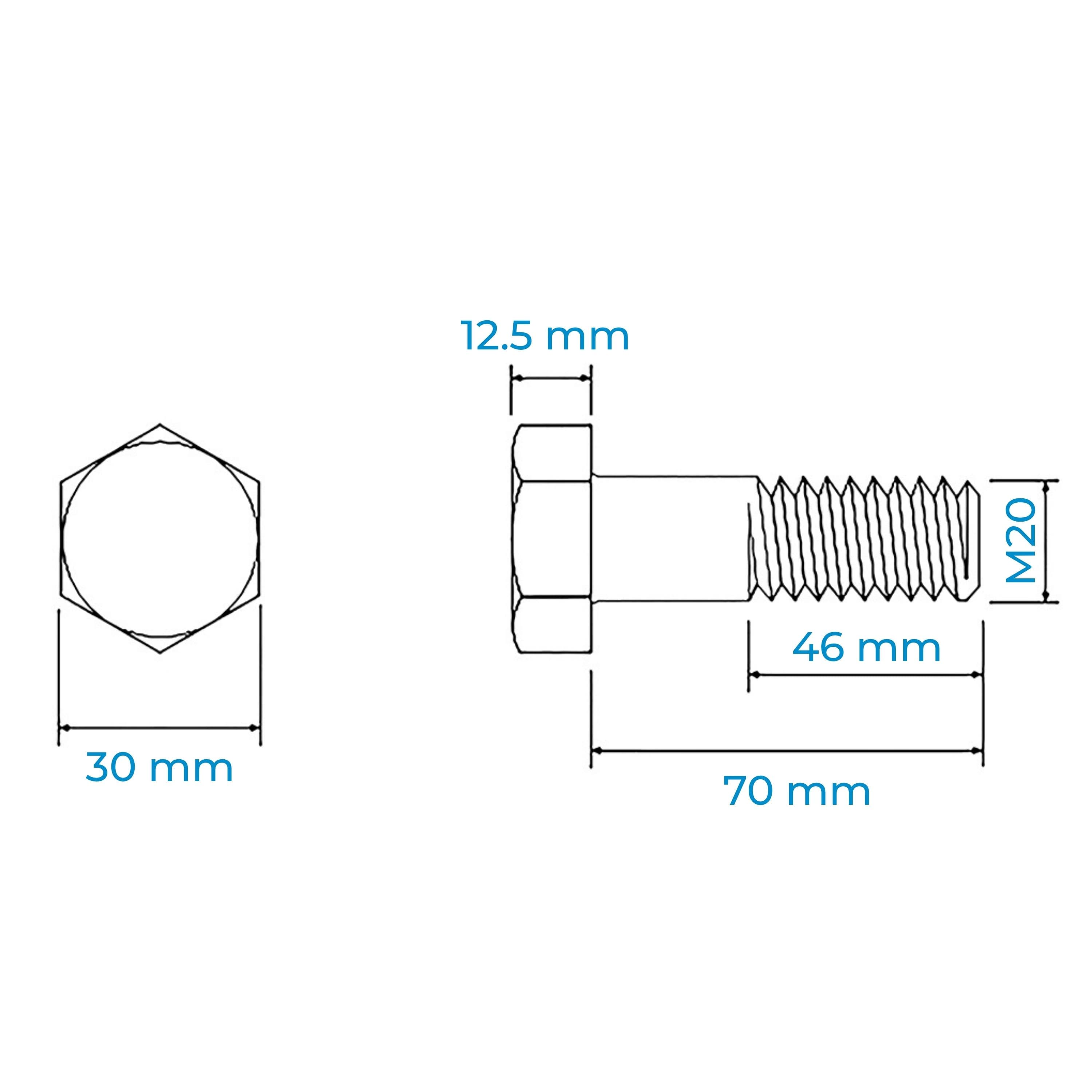

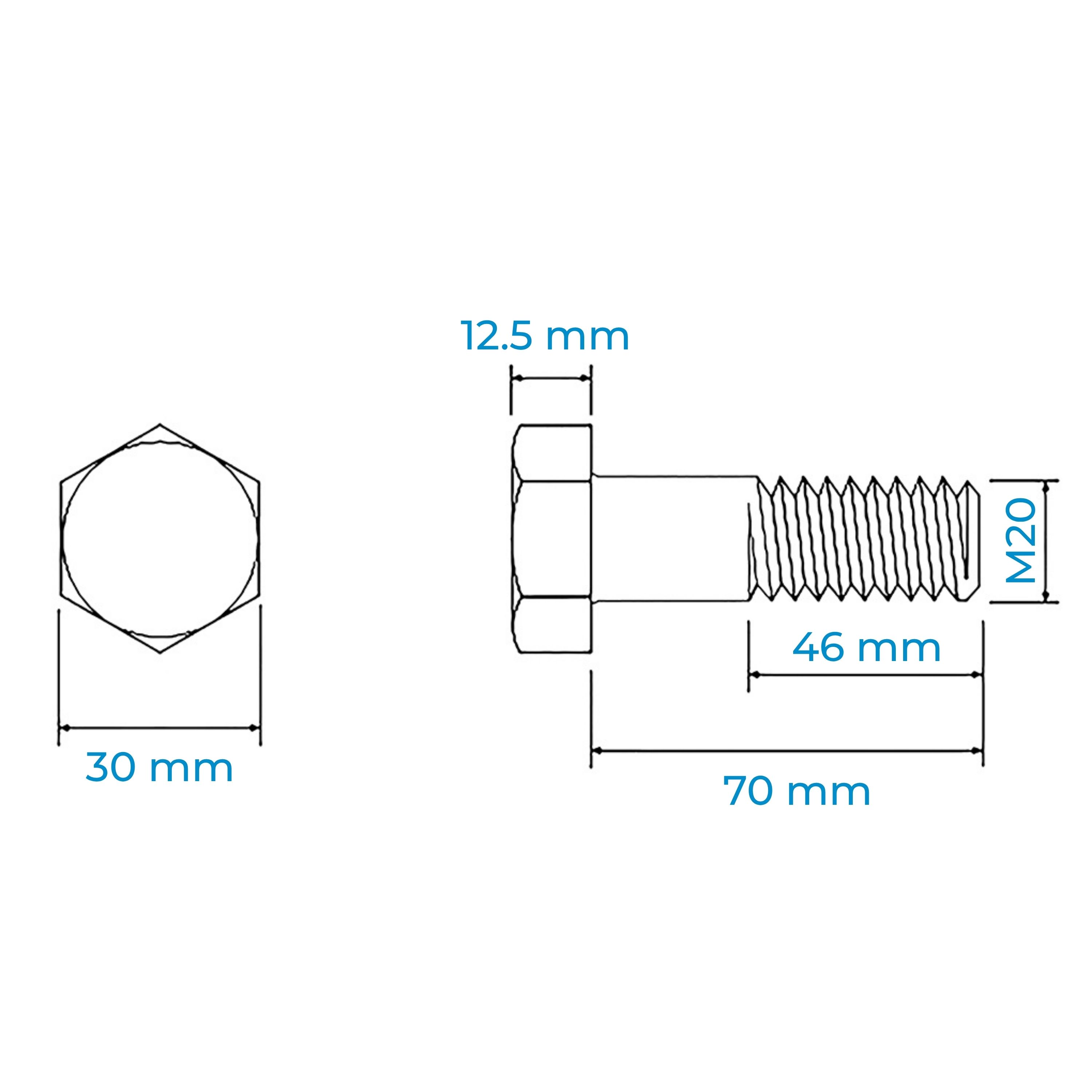

2. Bảng dữ liệu kỹ thuật chi tiết của Bulong Thép Đen 8.8 M20x70 Mecsu Pro

d: Đường kính thân ren (M20)

l: Chiều dài tổng thân (70mm)

b: Chiều dài phần có ren (46mm)

s: Kích thước cờ lê vặn (30mm)

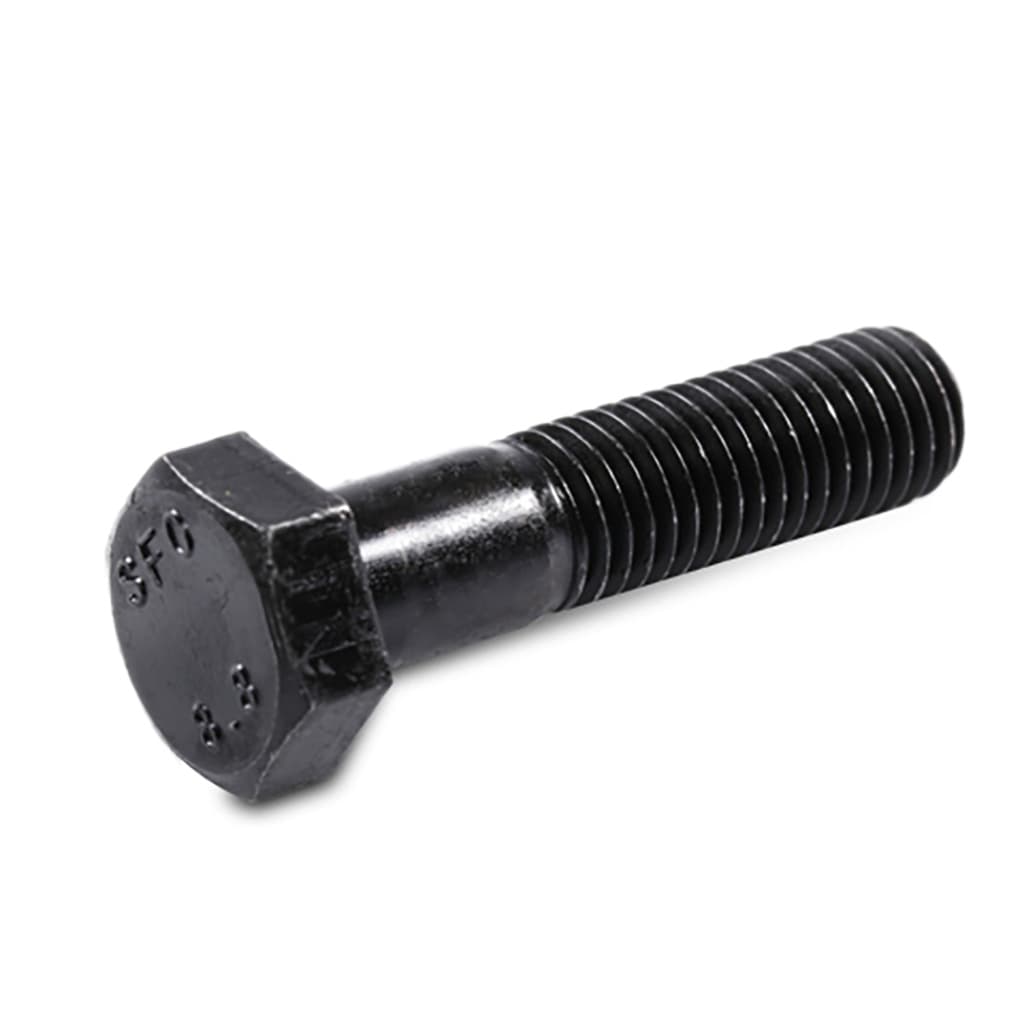

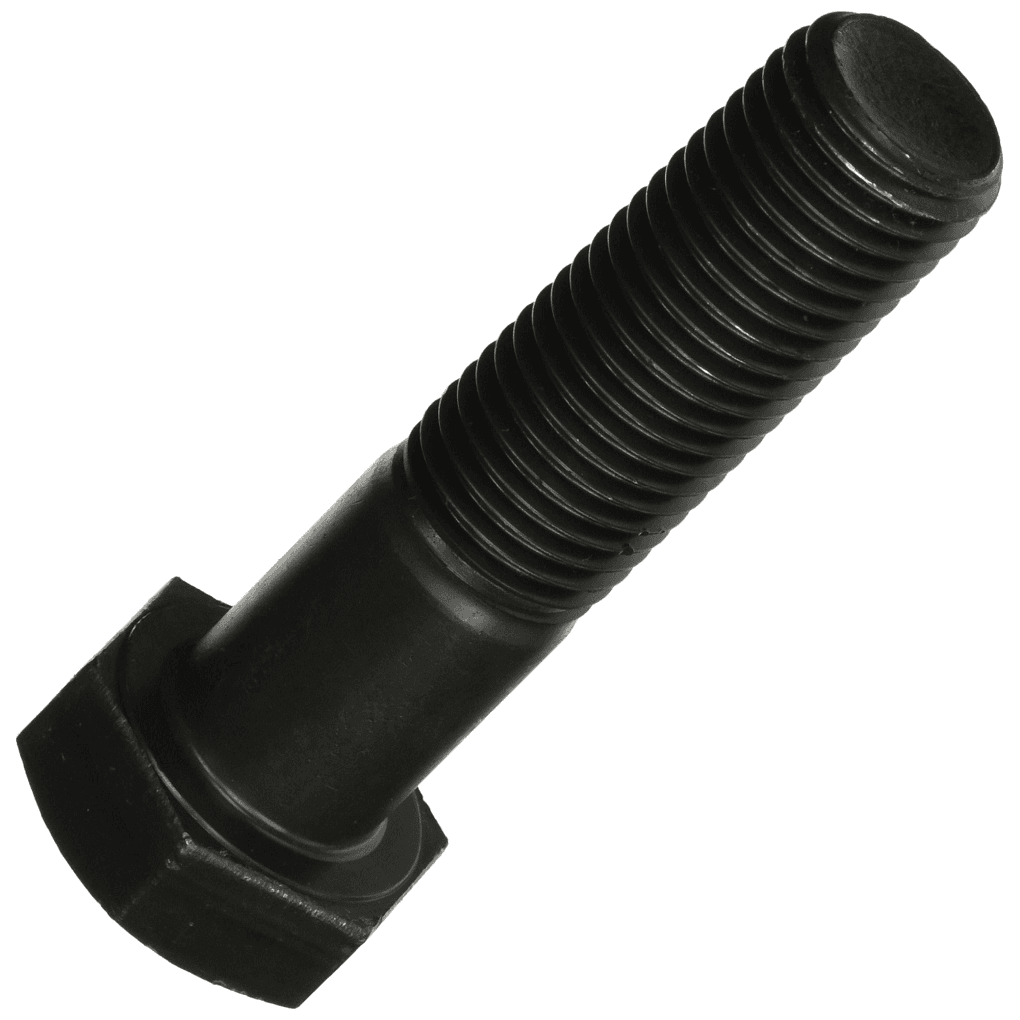

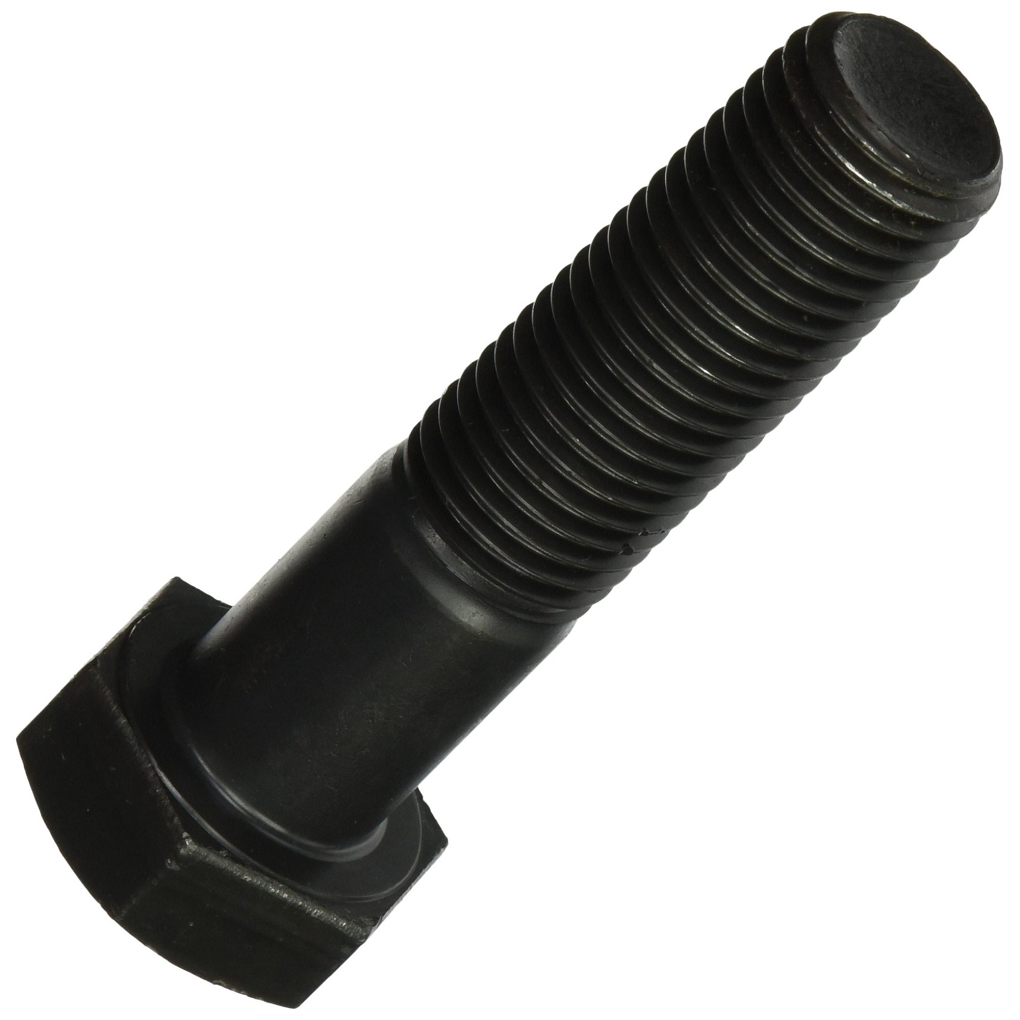

3. Đặc điểm cấu tạo cơ khí của Bulong lục giác M20x70

Sản phẩm Bulong Thép Đen 8.8 M20x70 sở hữu thiết kế hình học chính xác để đáp ứng các yêu cầu lắp ráp khắt khe nhất:

• Mũ bulong lục giác hạng nặng: Được dập tạo hình lục giác đều với kích thước cạnh 30mm. Độ dày mũ đạt 12.5mm cho phép truyền tải lực siết mô-men xoắn cực lớn bằng máy siết lực hoặc cờ lê tay mà không lo bị trượt góc hay làm hỏng đầu mũ bulong.

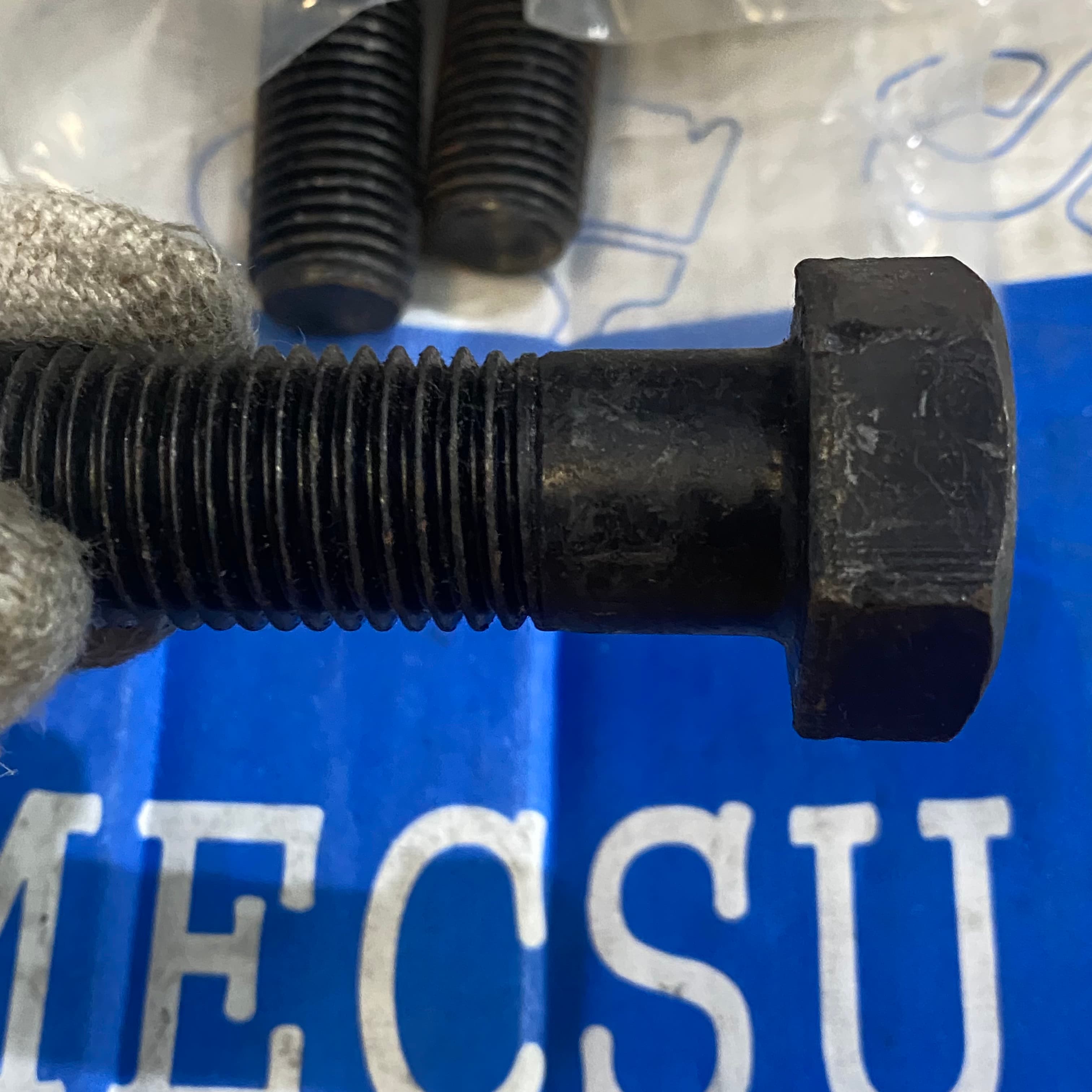

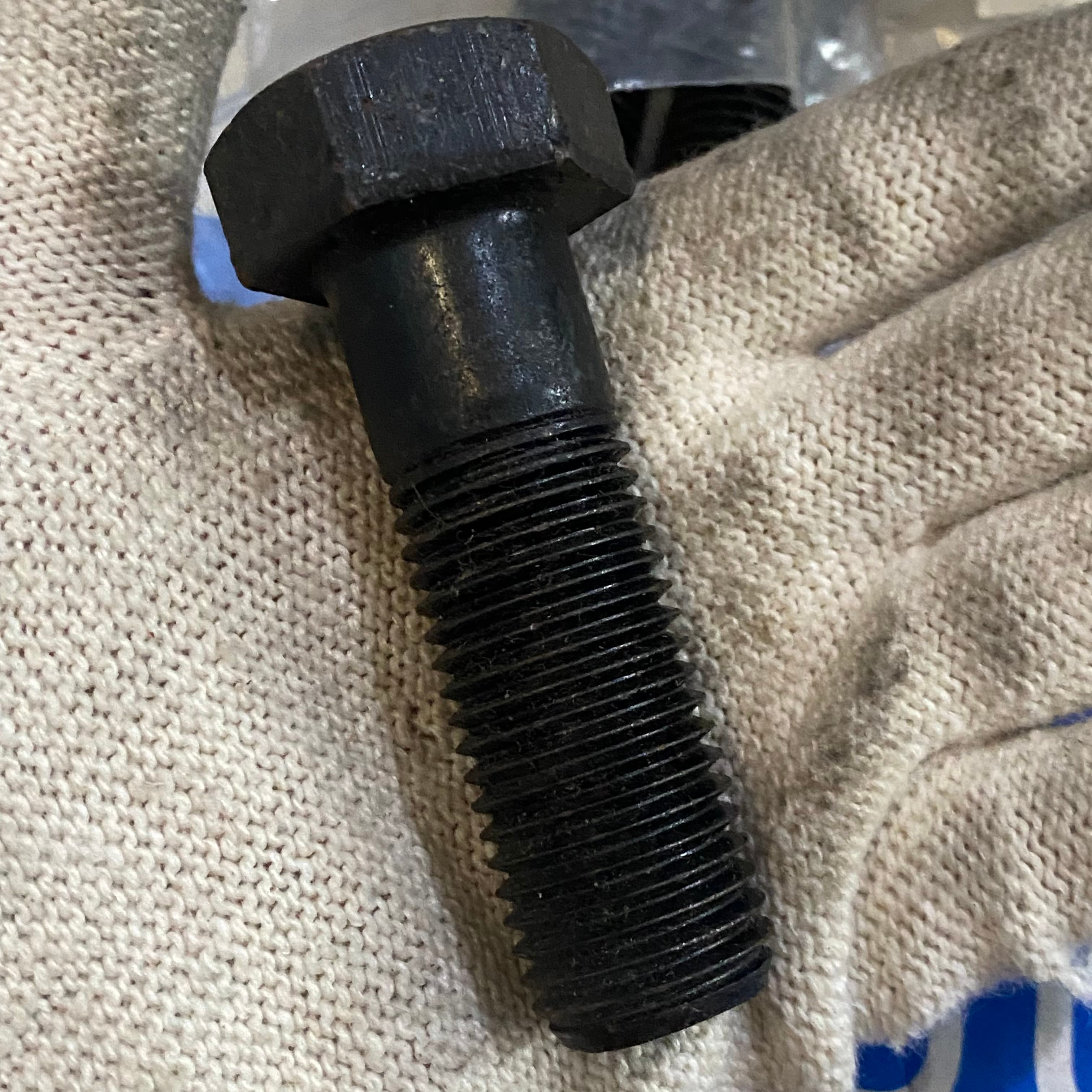

• Thân bulong cấu trúc ren lửng: Với tổng chiều dài thân 70mm, đoạn ren chỉ chiếm 46mm, để lại phần thân trơn (shank) dài 24mm. Theo tiêu chuẩn DIN 931, phần thân không có ren này giúp triệt tiêu hiện tượng tập trung ứng suất tại các rãnh ren trong vùng chịu lực cắt của bản mã, đảm bảo độ ổn định tối đa cho kết cấu.

4. Ý nghĩa các thông số cường độ 8.8 dập trên đầu Bulong

Các ký tự "8.8" dập nổi trên mũ không đơn thuần là ký hiệu phân loại, mà là bản cam kết về hiệu suất làm việc của vật liệu:

• Con số 8 đầu tiên: Biểu thị giới hạn bền kéo tối thiểu đạt mức 800 N/mm². Điều này cho thấy bulong M20 có năng lực chống chịu lực kéo đứt vô cùng lớn, đảm bảo an toàn cho các liên kết treo hoặc kéo nặng.
• Con số .8 thứ hai: Chỉ ra giới hạn chảy bằng 80% giới hạn bền kéo (tương đương 640 N/mm²). Đây là ngưỡng tải trọng cực đại mà tại đó bulong vẫn giữ được đặc tính đàn hồi, không bị biến dạng vĩnh viễn gây nới lỏng mối ghép dưới tác động của lực động.

5. Đánh giá sức bền vật liệu và năng lực kháng tải của Bulong M20x70

Bulong M20x70 cấp bền 8.8 là linh kiện lý tưởng cho các kết cấu chịu lực tải trọng nặng. Nhờ đường kính thân lớn (20mm), diện tích tiết diện chịu tải của nó cung cấp sự an tâm tuyệt đối khi chịu các áp lực ngang trục vô cùng mạnh mẽ. Sự kết hợp giữa thép carbon nhiệt luyện và quy trình tôi dầu giúp bulong đạt được độ cứng bề mặt cao nhưng vẫn giữ được lõi thép dẻo dai.

Trong các hệ thống dầm sàn công nghiệp, thiết kế ren lửng của dòng M20 này phát huy hiệu quả tối đa. Phần thân trơn 24mm không bị rãnh ren chiếm chỗ giúp ngăn ngừa các vết nứt chân chim tại vùng tiếp kẹp, giữ cho lực siết kẹp (preload) luôn ở trạng thái an toàn nhất ngay cả khi máy móc vận hành liên tục với tải trọng dao động mạnh.

6. Phân biệt Bulong M20x70 dựa trên tiêu chuẩn thân và bước ren

Để đảm bảo tính tương thích trong thiết kế, người thợ cần phân biệt rõ các quy chuẩn của bulong M20:

Phân loại theo cấu tạo thân ren:

• DIN 931 (Dòng sản phẩm hiện tại): Thân ren lửng. Một phần thân không có ren giúp chịu lực cắt tốt hơn và định vị chính xác cho các bản mã dày.
• DIN 933: Thân ren suốt. Ren chạy dọc từ đầu mũ tới cuối thân. Phù hợp cho các lỗ taro sẵn có chiều sâu không xác định hoặc các chi tiết mỏng.

Phân loại theo hệ bước ren:

• Ren thô tiêu chuẩn (2.5mm): Đây là bước ren phổ dụng nhất tại Mecsu cho dòng M20, giúp quá trình lắp ráp nhanh chóng và rất khó bị "cháy ren" khi siết lực lớn bằng máy máy lực.
• Ren mịn: Có bước ren nhỏ hơn (ví dụ 1.5mm), thường dùng trong ngành ô tô hoặc máy móc yêu cầu tinh chỉnh độ căng siêu nhỏ.

7. Phân tích lợi thế và hạn chế khi sử dụng Bulong M20 dài 70mm

Thấu hiểu các đặc tính kỹ thuật giúp tối ưu hóa công năng và chi phí trong thi công:

Ưu điểm nổi bật:

• Kháng lực cắt ngang tuyệt đối: Nhờ phần thân trơn đặc dài 24mm, bulong kháng lại các lực xô lệch ngang tốt hơn hẳn các loại bulong ren suốt toàn thân.
• Tải trọng bền bỉ hạng nặng: Đường kính M20 kết hợp thép 8.8 cho phép ứng dụng vào các kết cấu chịu tải trọng hàng chục tấn trong xây dựng công nghiệp.
• Độ ổn định cơ học cao: Mũ lục giác 30mm cung cấp điểm tựa lực siết cực kỳ chắc chắn cho các công cụ chuyên dụng.

Hạn chế cần lưu ý:

• Yêu cầu độ dày chi tiết kẹp: Vì là ren lửng, vật liệu kẹp tối thiểu phải đảm bảo đủ lớn để đai ốc có thể vặn được vào đoạn ren dài 46mm ở cuối thân.
• Môi trường vận hành: Do là thép đen nhiệt luyện, sản phẩm dễ bị oxy hóa trong môi trường ẩm ướt thường xuyên nếu không được sơn phủ hoặc bôi mỡ bảo vệ.

8. Vai trò của Bulong M20x70 trong các công trình hạng nặng

Bulong M20x70 ren lửng là lựa chọn hàng đầu cho các hạng mục đòi hỏi sự chắc chắn tuyệt đối và tính chịu lực cao:

• Lắp đặt máy ép thủy lực và bệ máy công cụ: Sử dụng để cố định các chân đế máy công suất lớn vào hệ bệ thép hoặc bê tông, nơi yêu cầu bulong có khả năng kháng mỏi thép và chịu lực rung động liên tục.

• Thi công kết cấu dầm cầu trục & Cảng biển: Kết nối các dầm chữ I, chữ H siêu dày xuyên qua các tấm bản mã gia cường, đảm bảo an toàn cho hệ thống nâng hạ hàng hóa trọng lượng lớn.

• Lắp ráp turbine điện & Trạm biến áp: Sử dụng tại các vị trí liên kết chịu ứng suất cao của các tháp điện gió hoặc giá treo thiết bị điện hạng nặng trong trạm truyền tải.

9. Đối chiếu kỹ thuật: Lựa chọn giữa Bulong M20x70 và M16x70

Việc lựa chọn giữa M20 và M16 cho chiều dài 70mm phụ thuộc hoàn toàn vào tải trọng thiết kế của mối liên kết cơ khí.

Kết quả: Bulong M20 mang lại độ cứng vững và khả năng chống biến dạng vượt trội hơn hẳn cho các hệ dầm sàn chịu tải trọng cực đại.

10. Quy trình lắp đặt Bulong M20 đúng tiêu chuẩn kỹ thuật

Lắp đặt đúng kỹ thuật giúp bulong phát huy tối đa 800 MPa cường độ bền kéo danh định:

Các bước thực hiện chuẩn:

• Bước 1: Chuẩn bị lỗ khoan: Sử dụng mũi khoan size 20.5mm hoặc 21mm. Đảm bảo lỗ khoan sạch phôi và vuông góc với bề mặt để phần thân trơn (24mm) đi xuyên qua thuận lợi.
• Bước 2: Sử dụng phụ kiện: Khuyên dùng kèm Long đền phẳng M20 dày và Tán (đai ốc) M20 cùng cấp bền 8.8 để đảm bảo sự đồng bộ về mặt lực kẹp.
• Bước 3: Thực hiện siết lực: Sử dụng súng siết bu lông chuyên dụng hoặc cờ lê lực size 30. Lực siết khuyến nghị thường nằm trong khoảng 380 N.m để đạt được độ căng thép tối ưu nhất.

Lưu ý bảo dưỡng định kỳ:

• Đối với các mối ghép tại môi trường công nghiệp, nên bôi thêm một lớp mỡ bò bảo vệ sau khi lắp để ngăn chặn rỉ sét thâm nhập từ các kẽ ren lộ ra ngoài.

11. Cách kiểm tra chất lượng Bulong 8.8 chính hãng Mecsu

Để đảm bảo an toàn thi công, khách hàng nên phân biệt bulong chuẩn qua các dấu hiệu nhận dạng:

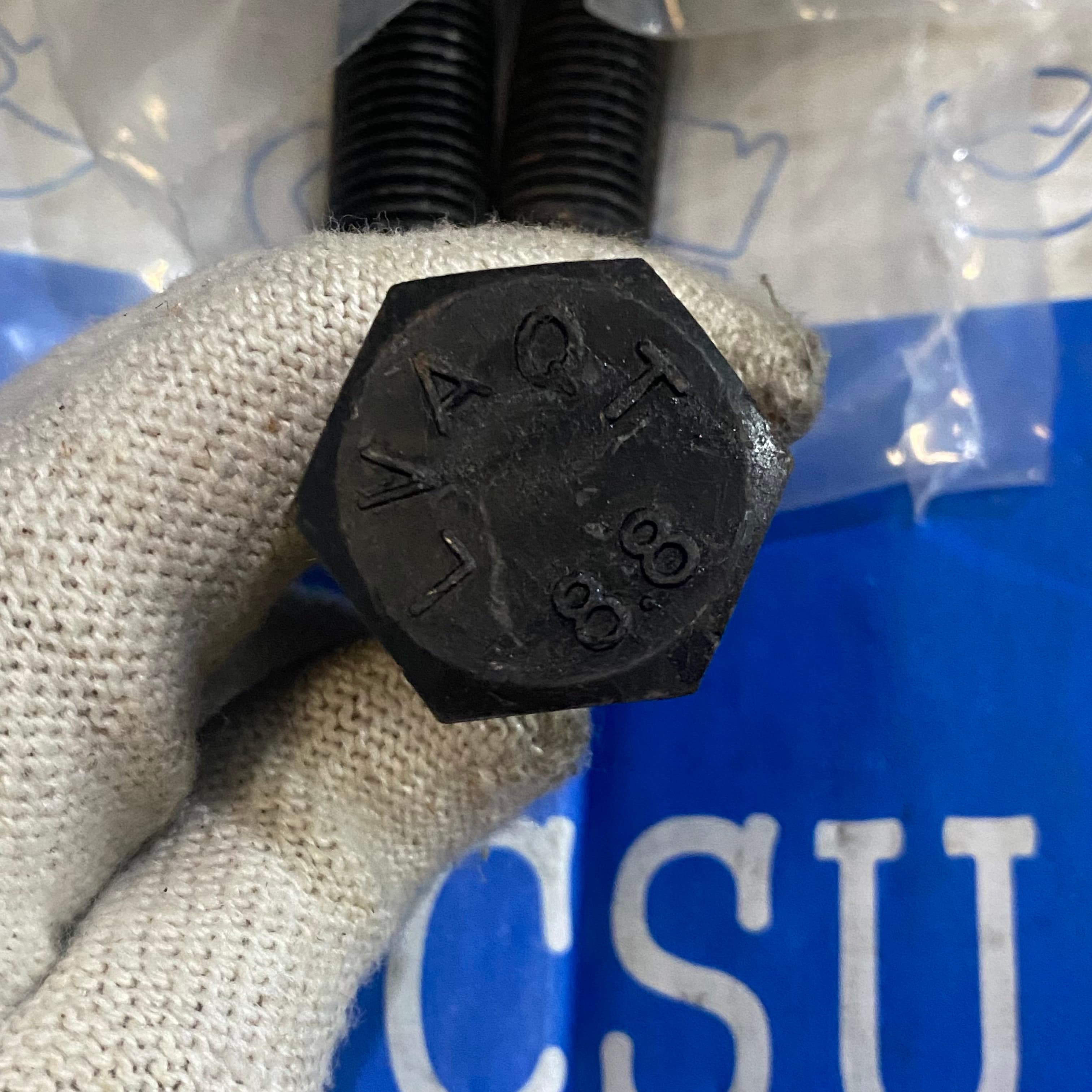

• Dấu triện nổi trên mũ: Chữ "8.8" dập nổi sắc nét cùng mã hiệu nhà sản xuất, không bị nhòe mờ hay dập lệch hướng trên đầu mũ 30mm.

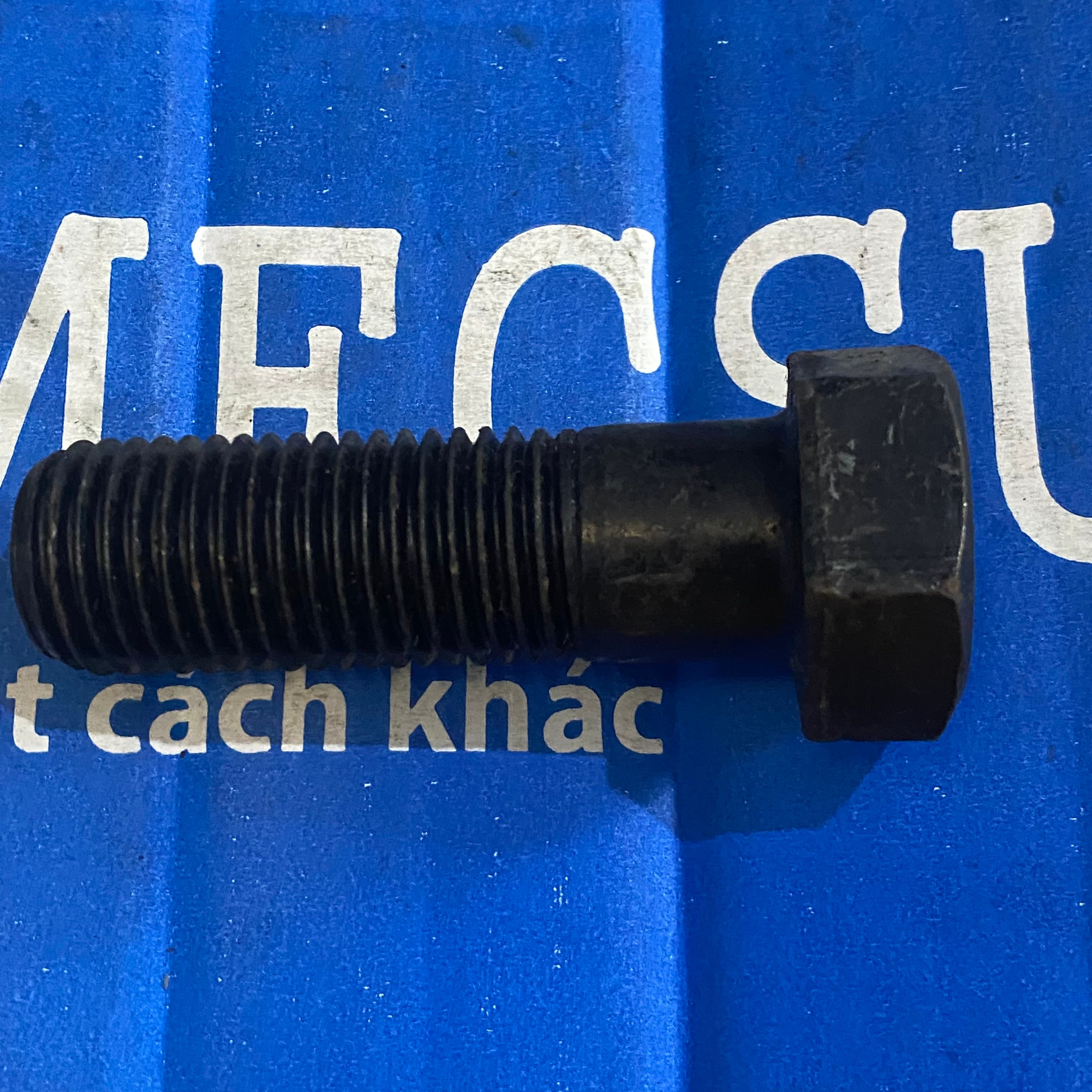

• Độ đen và lớp dầu phủ: Bulong xịn có màu đen mờ đồng nhất từ quá trình nhiệt luyện dầu nóng, sờ vào thấy có lớp màng dầu mỏng bảo vệ mượt mà dọc thân.
• Độ chính xác của ren: Thử vặn tán M20 vào phần ren 46mm, cảm giác xoay phải trơn tru từ đầu đến cuối, không bị vấp hay kẹt do phôi thép dư thừa.

12. Cập nhật bảng giá bán Bulong M20x70 & Địa chỉ mua hàng

a. Giá bán niêm yết tại Mecsu: 8,185 đ / Cái (Giá đã bao gồm VAT)

Mecsu cung cấp giải pháp bán lẻ linh hoạt cho nhu cầu sửa chữa và bán sỉ số lượng lớn cho các nhà thầu xây dựng dầm sàn với mức chiết khấu cực kỳ cạnh tranh trên thị trường.

b. Lợi thế khi đặt hàng tại hệ thống Mecsu

• Chất lượng cam kết ISO: Sản phẩm đúng tiêu chuẩn DIN 931, cấp bền 8.8 thực tế qua kiểm định tải trọng tại phòng lab chuyên dụng.
• Hệ thống kho vận hiện đại: Luôn sẵn kho số lượng lớn bulong M20 tại TP.HCM, hỗ trợ đóng gói và giao hàng nhanh toàn quốc.
• Dịch vụ hỗ trợ tận tâm: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ về thông số và giải pháp vật tư thay thế miễn phí.

XEM THÊM CÁC DÒNG BULONG CHÍNH HÃNG KHÁC TẠI MECSU

13. Các câu hỏi thường gặp (FAQ) về dòng Bulong M20x70

13.1. Về Kỹ thuật & Tương thích lắp ráp

Bulong M20 ren lửng dài 70mm này dùng cờ lê khóa bao nhiêu?

Bạn cần sử dụng dụng cụ siết có size 30mm (khóa vòng miệng hoặc đầu tuýp 30) để thực hiện thao tác lắp đặt chính xác cho sản phẩm này.

Phần thân trơn không có ren của mã bulong này dài bao nhiêu?

Dựa trên quy cách tiêu chuẩn DIN 931 cho tổng chiều dài 70mm và chiều dài ren 46mm, phần thân trơn (shank) sẽ dài khoảng 24mm.

Tôi có thể vặn tán M20 bước ren mịn vào bulong này được không?

Không được. Bulong M20 của Mecsu sử dụng bước ren thô tiêu chuẩn 2.5mm. Việc dùng tán ren mịn sẽ làm cháy ren và hư hỏng liên kết ngay lập tức.

13.2. Về Độ bền & Môi trường vận hành

Bulong thép đen 8.8 có dùng được ngoài trời mưa gió thường xuyên không?

Lớp nhuộm đen chỉ có tác dụng chống rỉ nhẹ. Nếu lắp đặt ngoài trời, bulong sẽ bị rỉ sét sau một thời gian. Bạn nên bôi mỡ bảo vệ dày hoặc chuyển sang dòng Bulong Inox 304 có sẵn tại Mecsu.

Tại sao mã M20x70 này lại không có ren suốt toàn bộ thân?

Đây là đặc trưng của chuẩn DIN 931. Phần thân trơn 24mm giúp bulong chịu lực cắt tốt hơn và định tâm chính xác hơn cho các bản mã kết cấu dày.

13.3. Về Mua hàng tại Mecsu

Mecsu có bán lẻ vài chục cái cho thợ lắp máy hay không?

Có. Mecsu hỗ trợ khách hàng mua lẻ theo số lượng cụ thể để phục vụ việc sửa chữa máy móc thiết bị hoặc thi công các dự án dân dụng vừa và nhỏ.

14. Kênh tư vấn kỹ thuật và hỗ trợ đặt hàng tại Mecsu

Hãy để Mecsu trở thành đối tác cung ứng vật tư kỹ thuật tin cậy nhất cho các đơn vị sản xuất và công trường xây dựng của quý khách.

Địa chỉ kho: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline tư vấn: 1800 8137

Hộp thư nhận báo giá: [email protected]

Trang thương mại điện tử: mecsu.vn

15. Kiến thức chuyên sâu và góc nhìn từ chuyên gia cơ khí

a. Tầm quan trọng của thiết kế ren lửng (DIN 931) cho size lớn M20

Trong cơ học vật rắn, phần ren là nơi tập trung ứng suất và dễ nứt gãy nhất khi chịu uốn. Với các size chịu lực lớn như M20, việc sử dụng ren lửng giúp đưa phần thân trơn đặc vào vùng chịu tải chính của bản mã kết cấu. Điều này nâng cao độ cứng vững cho hệ khung dầm thép lên đến 25% so với việc dùng bulong ren suốt toàn thân.

b. Lời khuyên khi thi công lắp đặt dầm thép dầy

“Khi làm việc với các hệ khung chịu tải trọng hạng nặng bằng bulong M20, độ đồng tâm của lỗ khoan là yếu tố sống còn. Hãy luôn đảm bảo lỗ khoan sạch phôi và bôi nhẹ một lớp dầu lên phần thân trơn 24mm để quá trình luồn bulong xuyên qua các bản mã dầy diễn ra êm ái, tránh làm xước bề mặt bảo vệ.”
— Đội ngũ Kỹ thuật Mecsu Pro chia sẻ kinh nghiệm.

c. Nguồn tham khảo kỹ thuật tin cậy

Nội dung bài viết được tổng hợp và kiểm soát chất lượng dựa trên:

• Tra cứu chuẩn kỹ thuật DIN 931 quốc tế - Fasteners Europe.
• Sổ tay thiết kế cơ khí: Tính toán mô-men xoắn và cường độ bền thép 8.8.
• Kết quả kiểm nghiệm thực tế tại trung tâm kỹ thuật Mecsu Việt Nam.
