Bulong thép 10.9 là chi tiết liên kết ren ngoài bằng thép, thuộc nhóm bulong có cấp tính chất cơ học 10.9, được sử dụng để tạo mối ghép chắc chắn giữa các chi tiết trong máy móc, thiết bị và kết cấu cơ khí. Sản phẩm thường có dạng đầu bulong, thân và phần ren; ký hiệu 10.9 trên sản phẩm hoặc bao bì dùng để xác định cấp tính chất theo hệ phân loại của tiêu chuẩn áp dụng.
Khi chọn Bulong Thép 10.9, không nên chỉ dựa vào đường kính và chiều dài. Cần kiểm tra đồng thời kích thước ren, bước ren, cấp 10.9, tiêu chuẩn kích thước, kiểu đầu, vật liệu theo mã hàng và điều kiện làm việc. Nếu dùng để thay thế bulong đang có hoặc cho mối ghép chịu tải, nên đối chiếu đúng bản vẽ, catalogue hoặc datasheet trước khi mua.

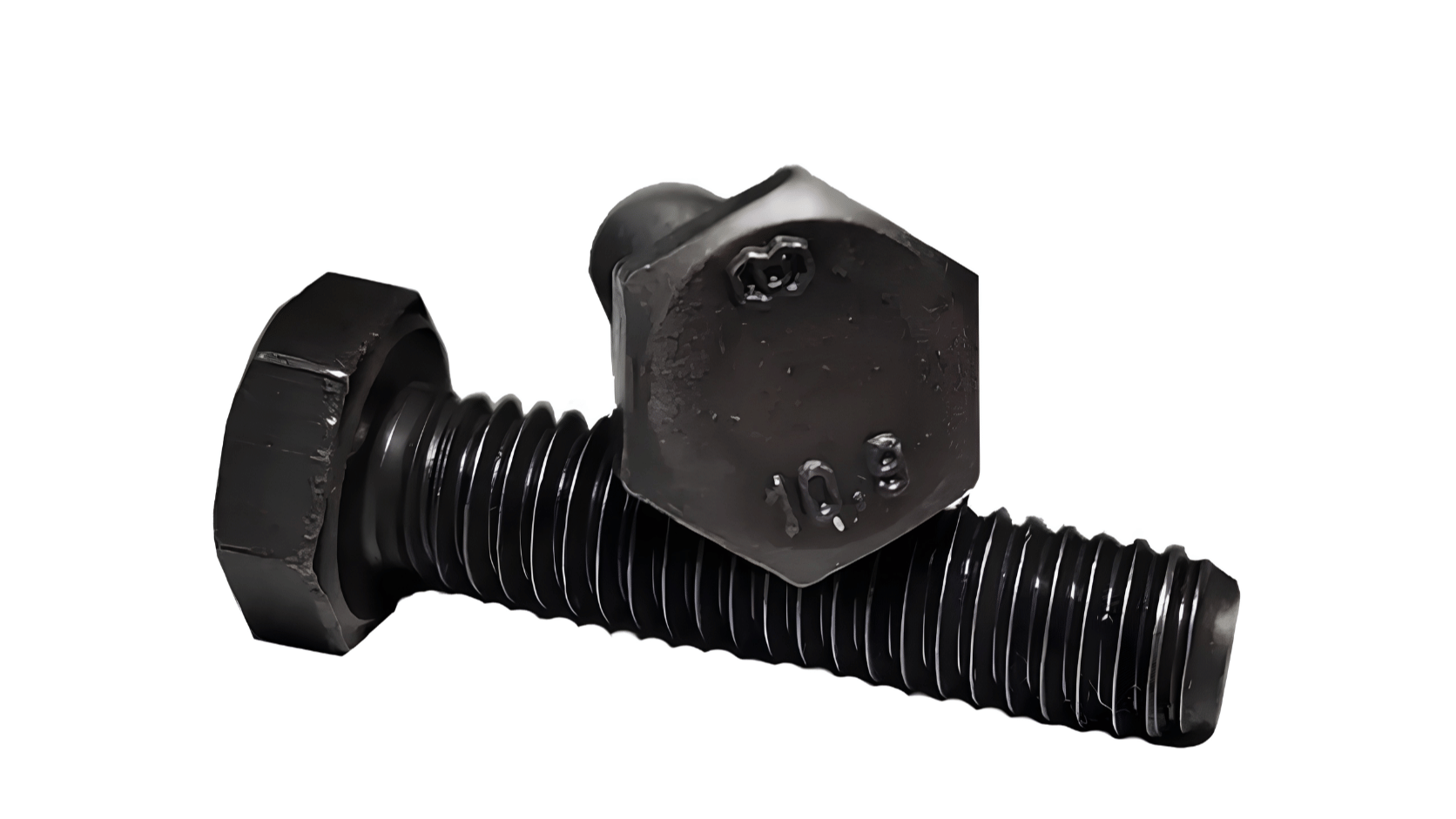

1. Bulong Thép 10.9 là gì?
Bulong Thép 10.9 là bulong làm từ thép và được xác định theo cấp tính chất cơ học 10.9. Đây là loại fastener dùng để tạo liên kết tháo lắp giữa các chi tiết, thường kết hợp với đai ốc hoặc lỗ ren tương ứng. Hình dạng phổ biến gồm đầu bulong dùng để đặt dụng cụ siết, thân bulong và phần ren ngoài.
Điểm cần phân biệt là “thép” mô tả nhóm vật liệu của sản phẩm, còn “10.9” là cấp tính chất cơ học. Không nên hiểu 10.9 là một mác thép hoặc thành phần hóa học cụ thể. ISO 898-1:2013 áp dụng cho bulong, vít và vít cấy làm từ thép carbon và thép hợp kim, có ren hệ mét ISO, đồng thời quy định các yêu cầu về tính chất cơ học và vật lý theo cấp tính chất.
Với các loại bulong đầu lục giác, tiêu chuẩn kích thước sản phẩm cần được xác định riêng với cấp tính chất. Chẳng hạn, ISO 4014:2022 quy định đặc tính của bulong đầu lục giác có ren hệ mét bước thô, trong khi cấp tính chất được lựa chọn theo tiêu chuẩn cơ tính tương ứng.

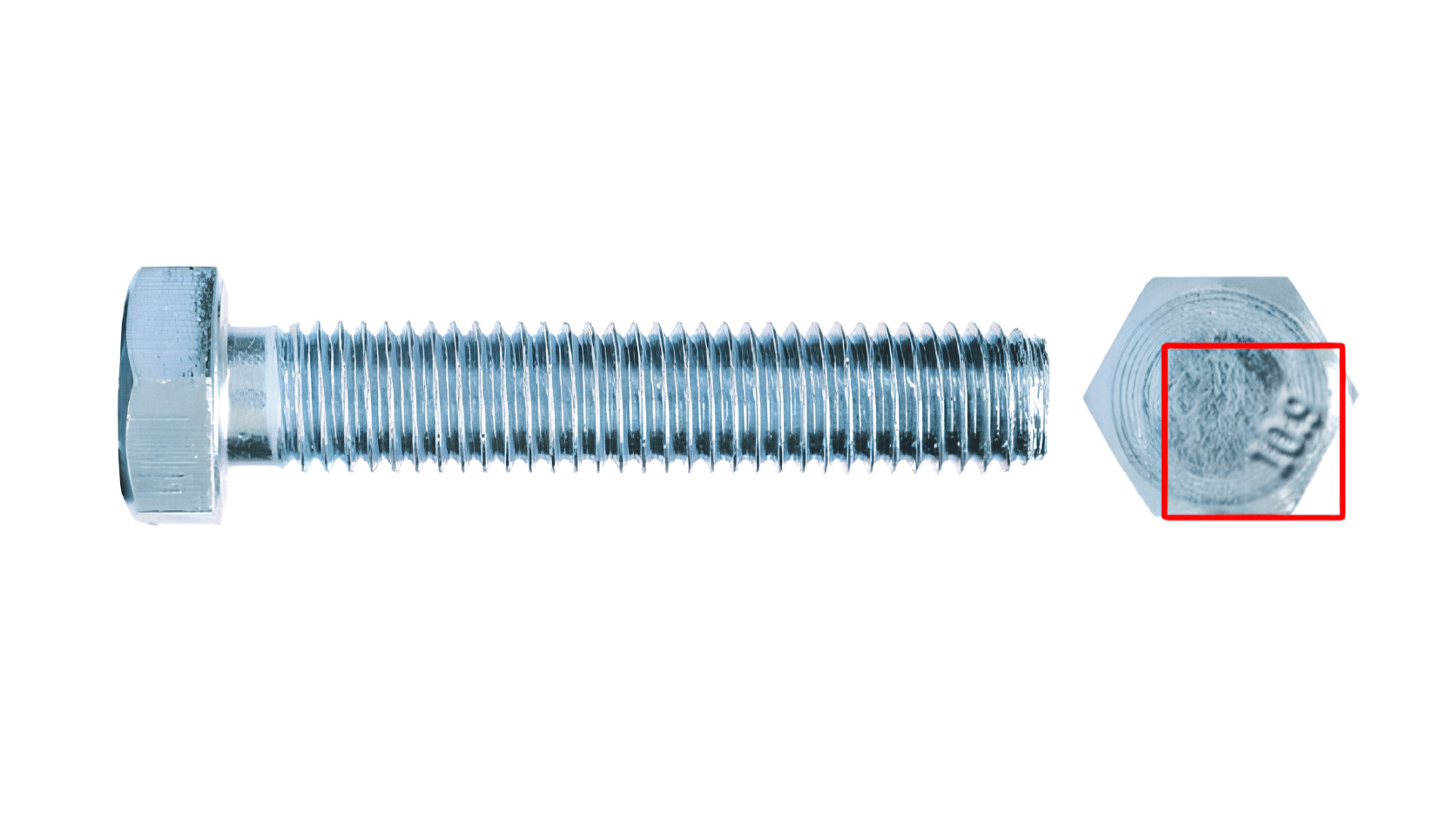

2. Các loại Bulong Thép 10.9 phổ biến
2.1. Phân loại theo kích thước ren
Bulong Thép 10.9 có thể có nhiều đường kính và chiều dài khác nhau tùy từng dòng sản phẩm. Kích thước ren phải phù hợp với đai ốc hoặc lỗ ren của chi tiết liên kết. Hai bulong cùng cấp 10.9 nhưng khác đường kính hoặc chiều dài không mặc nhiên có thể thay thế cho nhau.
2.2. Phân loại theo quy cách ren
Ren hệ mét có thể được lựa chọn theo bước ren và đường kính danh nghĩa phù hợp với chi tiết đối ứng. ISO 898-1:2013 đề cập đến ren hệ mét ISO, bao gồm ren bước thô và ren bước nhỏ trong phạm vi tiêu chuẩn quy định. Vì vậy, khi đặt mua cần xác định đầy đủ đường kính và bước ren thay vì chỉ ghi kích thước danh nghĩa.
2.3. Phân loại theo kiểu đầu và thiết kế
Kiểu đầu bulong quyết định dụng cụ sử dụng khi lắp đặt và không gian cần thiết để thao tác. Với bulong đầu lục giác, ISO 4014:2022 là một trong các tiêu chuẩn quy định đặc tính kích thước của loại sản phẩm này. Tuy nhiên, không nên áp dụng tiêu chuẩn kích thước của bulong đầu lục giác cho mọi kiểu đầu khác.
2.4. Phân loại theo bề mặt và điều kiện sử dụng
Bulong thép 10.9 có thể xuất hiện với các trạng thái bề mặt khác nhau tùy mã hàng và yêu cầu sản phẩm. Lớp phủ hoặc xử lý bề mặt, nếu có, cần được xác định riêng theo catalogue hoặc thông số của từng mã. Không nên mặc định mọi Bulong Thép 10.9 đều có cùng khả năng chống ăn mòn hoặc cùng lớp xử lý bề mặt.

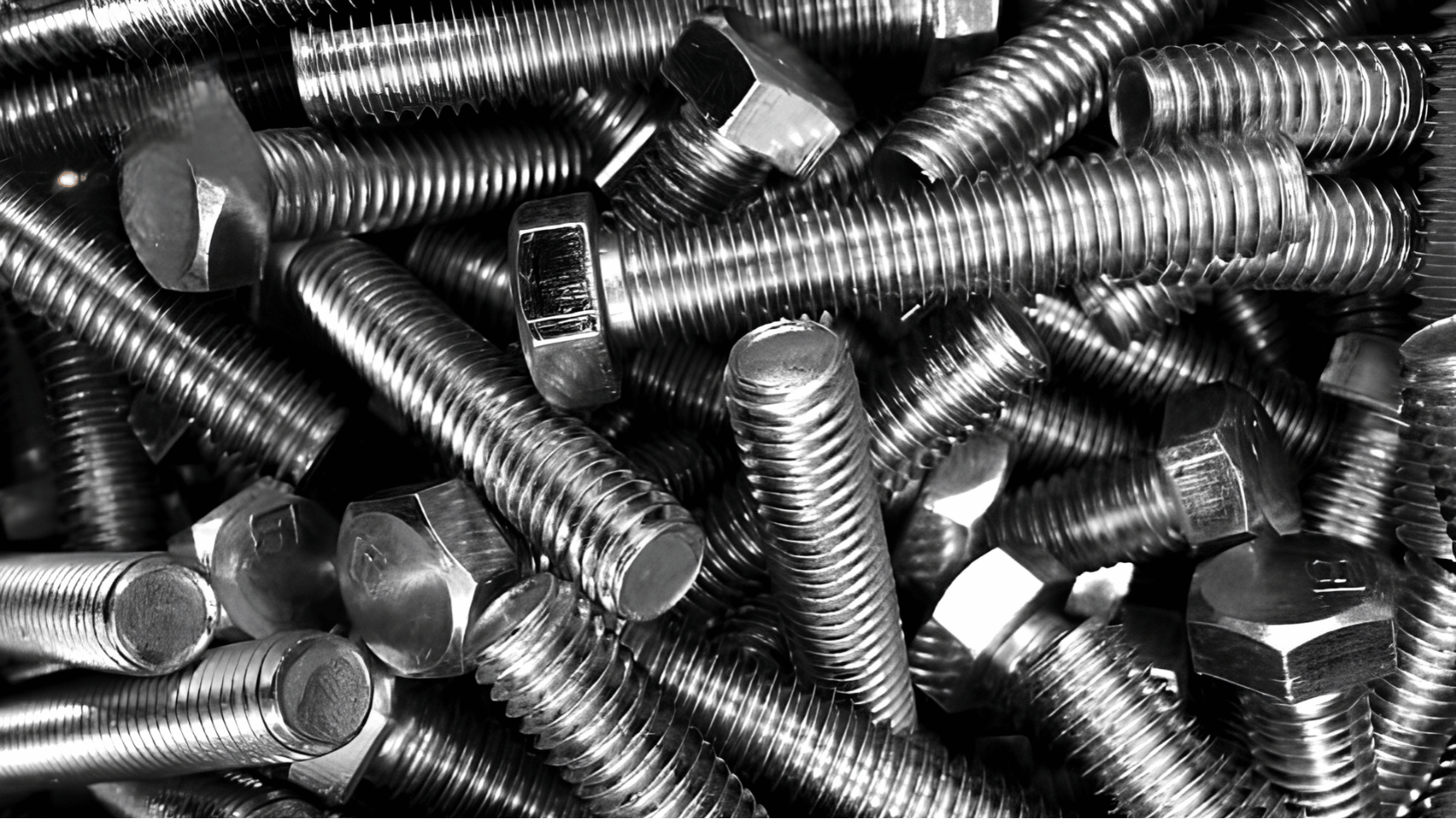

3. Cách chọn Bulong Thép 10.9 đúng
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước khi chọn Bulong Thép 10.9, cần xác định bulong dùng để liên kết bộ phận nào, vị trí lắp đặt và mối ghép chịu điều kiện làm việc ra sao. Các yếu tố như tải tác dụng, kiểu liên kết, môi trường, tần suất tháo lắp và yêu cầu về độ bền đều có thể ảnh hưởng đến lựa chọn.
Đặc biệt, không nên chọn cấp 10.9 chỉ vì sản phẩm có cấp bền cao hơn. Cấp tính chất phải phù hợp với thiết kế và toàn bộ hệ thống liên kết. Nếu bulong được sử dụng trong máy móc hoặc kết cấu chịu tải, nên xác định yêu cầu từ bản vẽ hoặc tài liệu kỹ thuật trước khi lựa chọn.
ISO 898-1:2013 đánh giá các tính chất cơ học và vật lý của fastener ở nhiệt độ môi trường từ 10 °C đến 35 °C. Tiêu chuẩn cũng lưu ý rằng các tính chất quy định có thể không được duy trì ở nhiệt độ cao hoặc thấp hơn. Do đó, với ứng dụng có điều kiện nhiệt độ đặc biệt, không nên chỉ dựa vào cấp 10.9 mà cần kiểm tra dữ liệu kỹ thuật phù hợp.
3.2. Chọn theo kích thước và thông số kỹ thuật
Đường kính, chiều dài và bước ren là nhóm thông số đầu tiên cần xác định. Đường kính phải phù hợp với lỗ lắp hoặc chi tiết ren; bước ren phải tương thích với đai ốc hoặc lỗ ren; chiều dài phải phù hợp với chiều dày cụm chi tiết và cấu hình mối ghép.
| Thông số | Vai trò khi lựa chọn |
| Đường kính danh nghĩa | Xác định kích thước cơ bản của ren và khả năng lắp với chi tiết đối ứng. |
| Chiều dài | Phải phù hợp với chiều dày cụm chi tiết và cấu hình liên kết. |
| Bước ren | Quyết định khả năng tương thích với đai ốc hoặc lỗ ren. |
| Kiểu đầu | Quyết định phương thức siết và không gian cần thiết để thao tác. |
| Cấp tính chất 10.9 | Xác định nhóm yêu cầu cơ tính của bulong theo tiêu chuẩn áp dụng. |
ISO 898-1:2013 áp dụng cho bulong, vít và vít cấy có ren tam giác hệ mét ISO; tiêu chuẩn đề cập ren bước thô từ M1,6 đến M39 và ren bước nhỏ từ M8 × 1 đến M39 × 3 trong phạm vi được quy định. Tuy nhiên, đây là phạm vi của tiêu chuẩn chứ không phải danh sách kích thước mà mọi sản phẩm 10.9 trên thị trường đều phải có. Kích thước thực tế vẫn phải được xác định theo từng mã sản phẩm.
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
“Thép 10.9” không nên được hiểu là một mác thép cụ thể. Ký hiệu 10.9 thuộc hệ thống cấp tính chất của fastener. ISO 898-1:2013 quy định các yêu cầu cơ học và vật lý đối với fastener làm từ thép carbon và thép hợp kim theo các cấp tính chất được xác định trong tiêu chuẩn. Vì vậy, nếu cần xác định chính xác thành phần vật liệu hoặc mác thép của một mã hàng, phải kiểm tra tài liệu kỹ thuật của chính sản phẩm đó.
Cũng cần phân biệt tiêu chuẩn cơ tính với tiêu chuẩn kích thước. Ví dụ, ISO 4014:2022 quy định đặc tính của bulong đầu lục giác, còn cấp tính chất có thể được lựa chọn theo ISO 898-1. Điều này cho thấy một mã bulong cần được xác định bằng nhiều nhóm thông tin thay vì chỉ dựa vào một ký hiệu duy nhất.
Nếu bản vẽ yêu cầu một tiêu chuẩn cụ thể, không nên tự ý thay sang tiêu chuẩn khác chỉ vì đường kính và chiều dài giống nhau. Những khác biệt về hình dạng đầu, kích thước lắp, ren hoặc yêu cầu cơ tính có thể ảnh hưởng đến khả năng thay thế.
3.4. Chọn theo thiết kế và khả năng làm việc
Cấp 10.9 cho biết yêu cầu về tính chất cơ học của bulong theo hệ thống phân loại, nhưng không thể dùng riêng ký hiệu này để xác định tải trọng mà một mối ghép cụ thể có thể chịu. Khả năng làm việc còn phụ thuộc vào đường kính, tiết diện chịu lực của ren, cấu hình liên kết, số lượng bulong, vật liệu chi tiết ghép, điều kiện tải và phương pháp lắp.
Vì vậy, không nên lấy một giá trị tải trọng của một kích thước cụ thể để áp dụng cho toàn bộ Bulong Thép 10.9. ISO 898-1 cũng không quy định riêng các đặc tính như khả năng chống ăn mòn, khả năng chịu mỏi hoặc hiệu suất mô-men/lực kẹp của mọi ứng dụng. Các vấn đề này cần được đánh giá bằng tiêu chuẩn hoặc dữ liệu kỹ thuật phù hợp.
Đối với mối ghép chịu tải quan trọng, cần xác định yêu cầu thiết kế trước khi chọn kích thước bulong. Nếu thiết kế quy định cấp 10.9, không nên tự ý đổi sang cấp khác chỉ vì sản phẩm có kích thước tương đương. Ngược lại, cũng không nên mặc định cấp 10.9 luôn là lựa chọn phù hợp nhất nếu thiết kế không yêu cầu cấp này.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi đặt mua, cần đối chiếu ít nhất các thông tin gồm tên sản phẩm, mã/model, đường kính, chiều dài, bước ren, kiểu đầu, cấp 10.9, tiêu chuẩn kích thước và trạng thái bề mặt nếu sản phẩm có yêu cầu riêng.
Nếu bulong được lắp với đai ốc và vòng đệm, cần kiểm tra cả bộ liên kết. Đai ốc có kích thước ren phù hợp nhưng không đáp ứng yêu cầu của mối ghép vẫn có thể dẫn đến lựa chọn không phù hợp. Khi thay thế mã đang sử dụng, không nên chỉ đối chiếu kích thước ngoài mà cần kiểm tra cả tiêu chuẩn và cấp tính chất.
Đối với các mã gần giống nhau, nên lập bảng đối chiếu trước khi mua:
- Tên và mã sản phẩm.
- Thương hiệu nếu ứng dụng yêu cầu.
- Đường kính và chiều dài.
- Bước ren và quy cách ren.
- Kiểu đầu bulong.
- Cấp tính chất 10.9.
- Tiêu chuẩn kích thước hoặc tiêu chuẩn sản phẩm.
- Vật liệu và xử lý bề mặt theo catalogue nếu có yêu cầu.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Nên kiểm tra catalogue hoặc datasheet khi có nhiều model gần giống nhau, cần thay thế một mã đang sử dụng, bản vẽ yêu cầu tiêu chuẩn cụ thể hoặc mối ghép có yêu cầu kỹ thuật cao. Đây cũng là bước cần thiết khi thông tin trên tên sản phẩm chưa đủ để xác định chính xác vật liệu, kiểu đầu, bước ren hoặc trạng thái bề mặt.
- Chỉ chọn theo đường kính và chiều dài.
- Hiểu nhầm 10.9 là mác thép.
- Nhầm cấp tính chất với tiêu chuẩn kích thước.
- Chọn sai bước ren hoặc quy cách ren.
- Không kiểm tra kiểu đầu và không gian thao tác.
- Dùng thông số tải trọng của một model cho model khác.
- Tự ý thay thế cấp 10.9 bằng cấp khác khi chưa kiểm tra yêu cầu thiết kế.
- Không kiểm tra khả năng tương thích giữa bulong và các chi tiết của mối ghép.
Nhu cầu sử dụng → điều kiện làm việc → xác định đường kính, chiều dài và bước ren → xác nhận cấp tính chất 10.9 → kiểm tra kiểu đầu và tiêu chuẩn → đối chiếu vật liệu/bề mặt theo mã hàng → kiểm tra khả năng tương thích → đối chiếu catalogue/datasheet → xác nhận đúng mã trước khi mua.

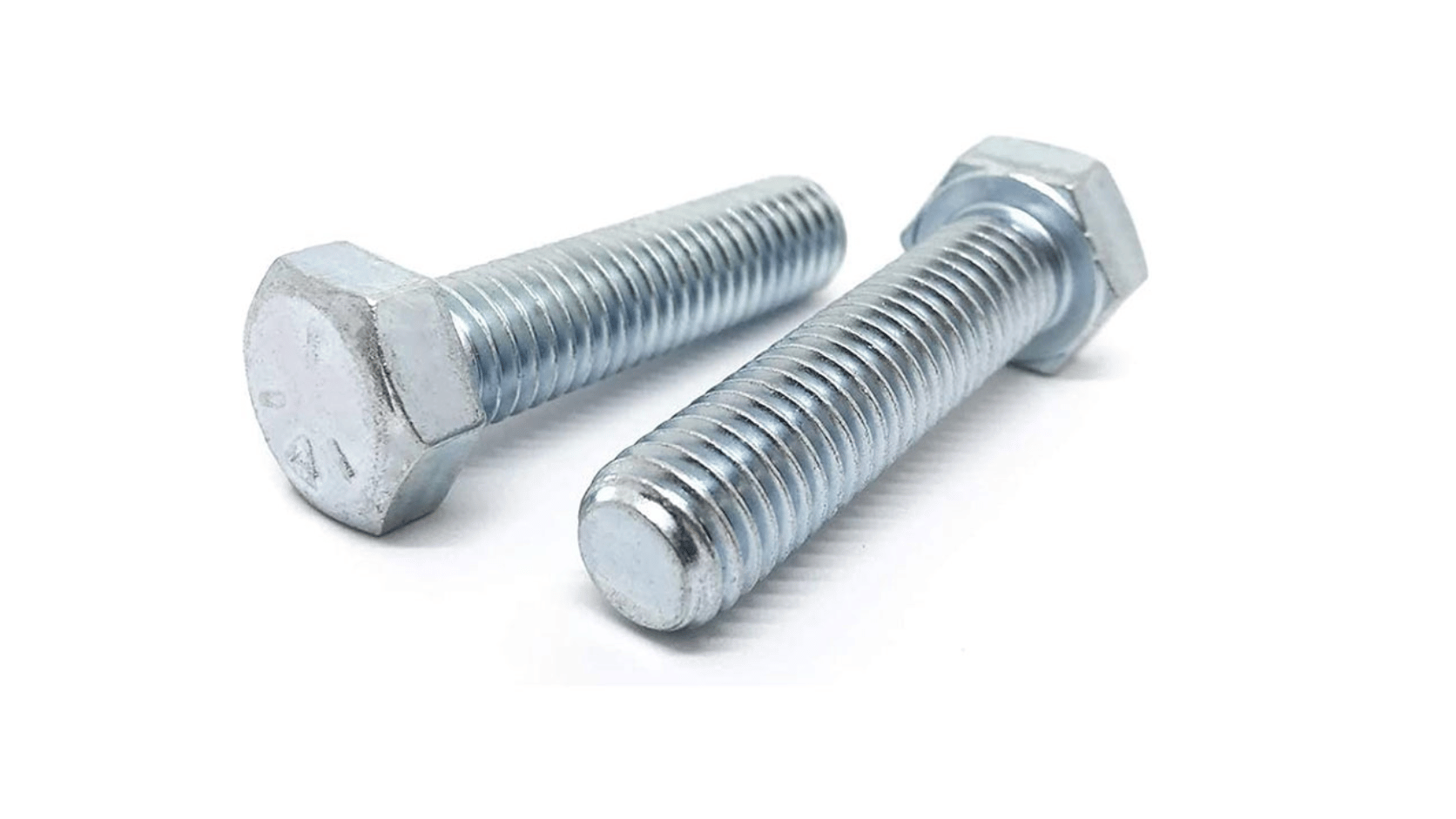

4. Hướng dẫn sử dụng & lắp đặt Bulong Thép 10.9
4.1. Kiểm tra trước khi lắp & sử dụng
Kiểm tra đúng mã sản phẩm, kích thước, bước ren và cấp tính chất 10.9. Đồng thời kiểm tra đai ốc, vòng đệm, lỗ lắp và các chi tiết liên quan để bảo đảm chúng phù hợp với cấu hình mối ghép.
4.2. Chuẩn bị
Làm sạch bề mặt và vị trí lắp, chuẩn bị dụng cụ phù hợp với kiểu đầu bulong. Không tự ý gia công lại ren, mài đầu hoặc thay đổi kết cấu bulong nếu việc này có thể ảnh hưởng đến tính chất cơ học hoặc khả năng lắp đặt.
4.3. Lắp đặt & sử dụng
Đưa bulong qua các chi tiết cần liên kết, lắp đai ốc và vòng đệm theo đúng cấu hình thiết kế, sau đó siết bằng dụng cụ phù hợp. Nếu bản vẽ hoặc quy trình kỹ thuật quy định lực siết, phải sử dụng đúng giá trị và phương pháp được chỉ định cho mối ghép. Không nên tự áp dụng một mức mô-men siết chung cho mọi bulong 10.9.
4.4. Kiểm tra sau khi lắp
Sau khi lắp, kiểm tra tình trạng của mối ghép, vị trí đai ốc và độ ổn định của các chi tiết. Với máy móc hoặc kết cấu chịu tải quan trọng, việc kiểm tra cần thực hiện theo quy trình kỹ thuật hoặc tiêu chuẩn áp dụng cho hệ thống.

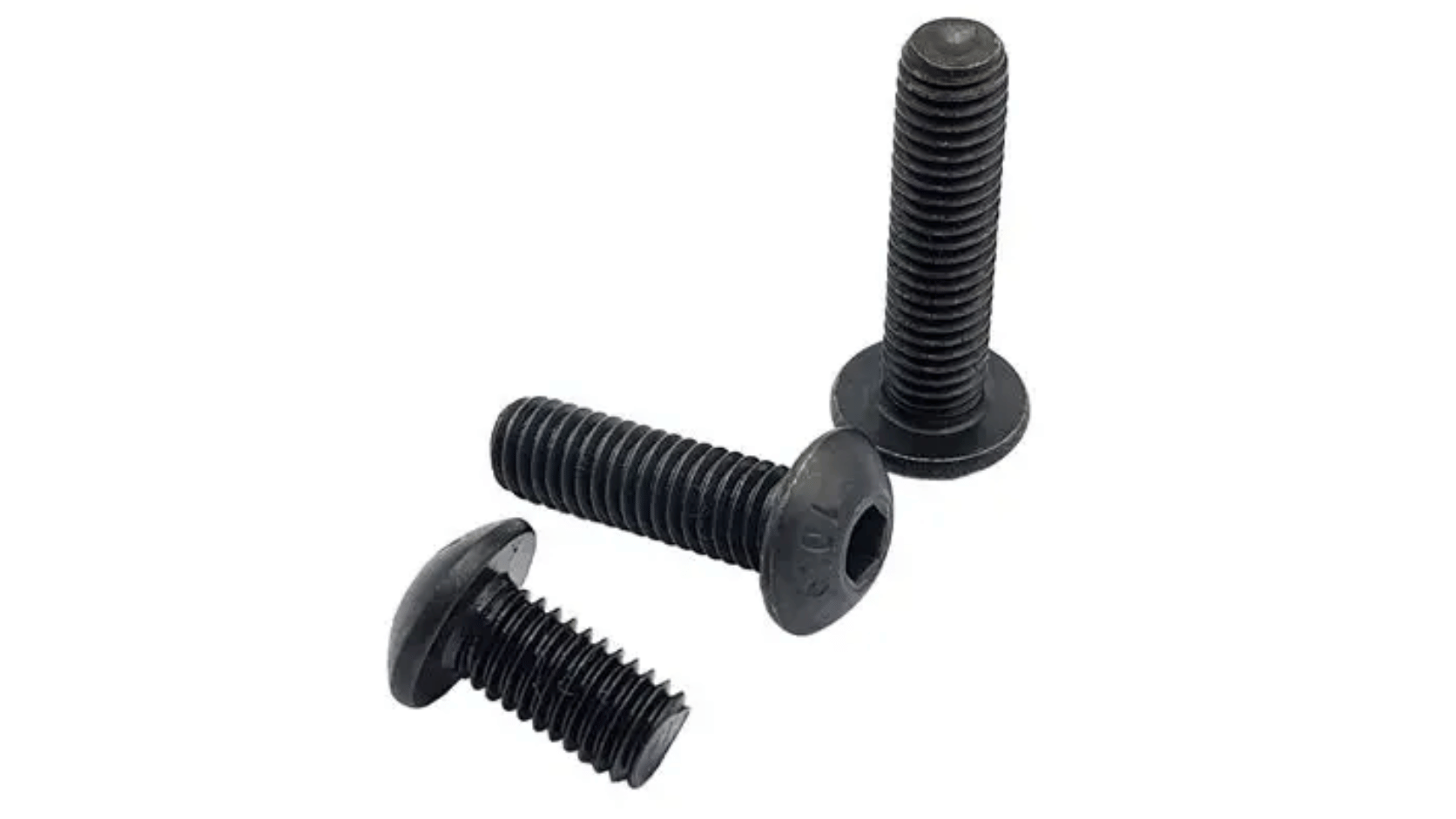

5. Những lỗi thường gặp khi sử dụng Bulong Thép 10.9
- Chọn bulong theo kích thước nhưng bỏ qua cấp tính chất 10.9.
- Hiểu sai 10.9 là tên của một loại thép cụ thể.
- Nhầm bước ren hoặc sử dụng đai ốc không tương thích.
- Chọn sai chiều dài khiến cấu hình liên kết không phù hợp.
- Không kiểm tra tiêu chuẩn kích thước của bulong.
- Tự ý thay đổi hoặc gia công bulong khi chưa đánh giá ảnh hưởng đến tính chất cơ học.
- Áp dụng lực siết hoặc tải trọng lấy từ một mã khác.
- Không kiểm tra catalogue khi cần thay thế một mã có yêu cầu kỹ thuật cụ thể.
6. Bulong Thép 10.9 có phải là loại bulong chịu lực cao không?
Bulong cấp tính chất 10.9 thuộc nhóm cấp tính chất cao hơn các cấp thông dụng như 8.8 trong hệ phân loại của ISO 898-1, nhưng không nên hiểu rằng mọi bulong 10.9 đều có thể chịu một tải trọng cố định. Khả năng chịu tải của mối ghép còn phụ thuộc vào kích thước, cấu hình liên kết, vật liệu chi tiết ghép và điều kiện làm việc. Vì vậy, khi lựa chọn cho ứng dụng chịu tải, cần đối chiếu yêu cầu thiết kế và thông số của đúng mã thay vì chỉ dựa vào ký hiệu 10.9.
