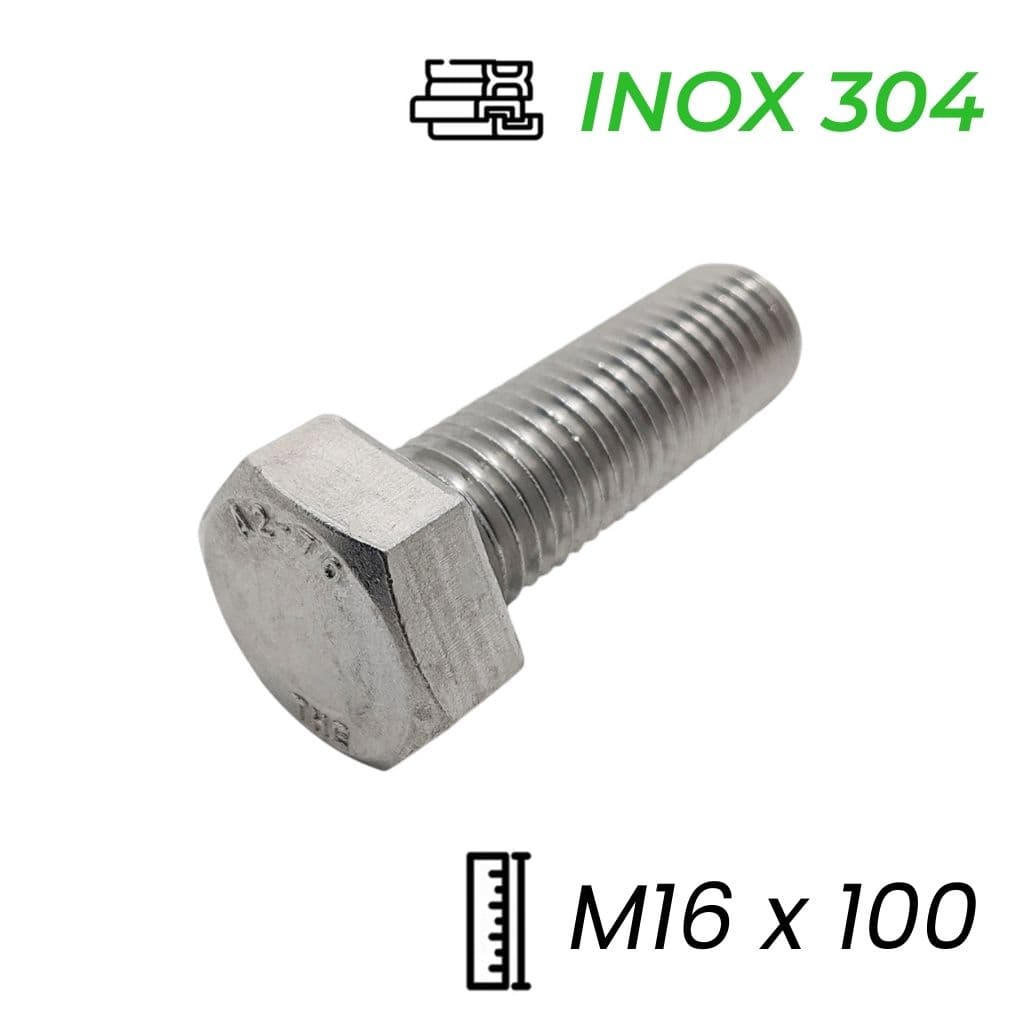

Bulong Inox 304 DIN933 M16x100

Phân Tích Kỹ Thuật Chuyên Sâu: Bulong Inox 304 DIN933 M16x100

1. Bulong Inox 304 DIN933 M16x100 là gì? Đặc tính kỹ thuật nổi bật

Bulong Inox 304 DIN933 M16x100 là sản phẩm lắp xiết cơ khí hạng nặng, nổi bật với sự kết hợp giữa đường kính thân lớn (M16) và chiều dài đáng kể (100mm). Được chế tạo từ mác thép không gỉ Inox 304 (tương đương A2 hoặc SUS304), loại bulong này được thiết kế để đáp ứng các yêu cầu khắt khe về độ bền lực kéo và khả năng chống ăn mòn trong các dự án quy mô lớn như dầu khí và đóng tàu.

Mã sản phẩm M16x100 cho biết bulong có đường kính ren danh nghĩa là 16mm và chiều dài phần thân là 100mm. Tuân thủ tiêu chuẩn DIN 933, toàn bộ thân bulong được tiện ren suốt từ đầu đến sát mũ lục giác. Với chiều dài 100mm, đây là giải pháp lý tưởng để xuyên qua các kết cấu dày, liên kết nhiều lớp vật liệu hoặc sử dụng trong các ứng dụng cần khoảng điều chỉnh dài.

2. Bảng thông số kỹ thuật chi tiết của Bulong Inox 304 M16x100

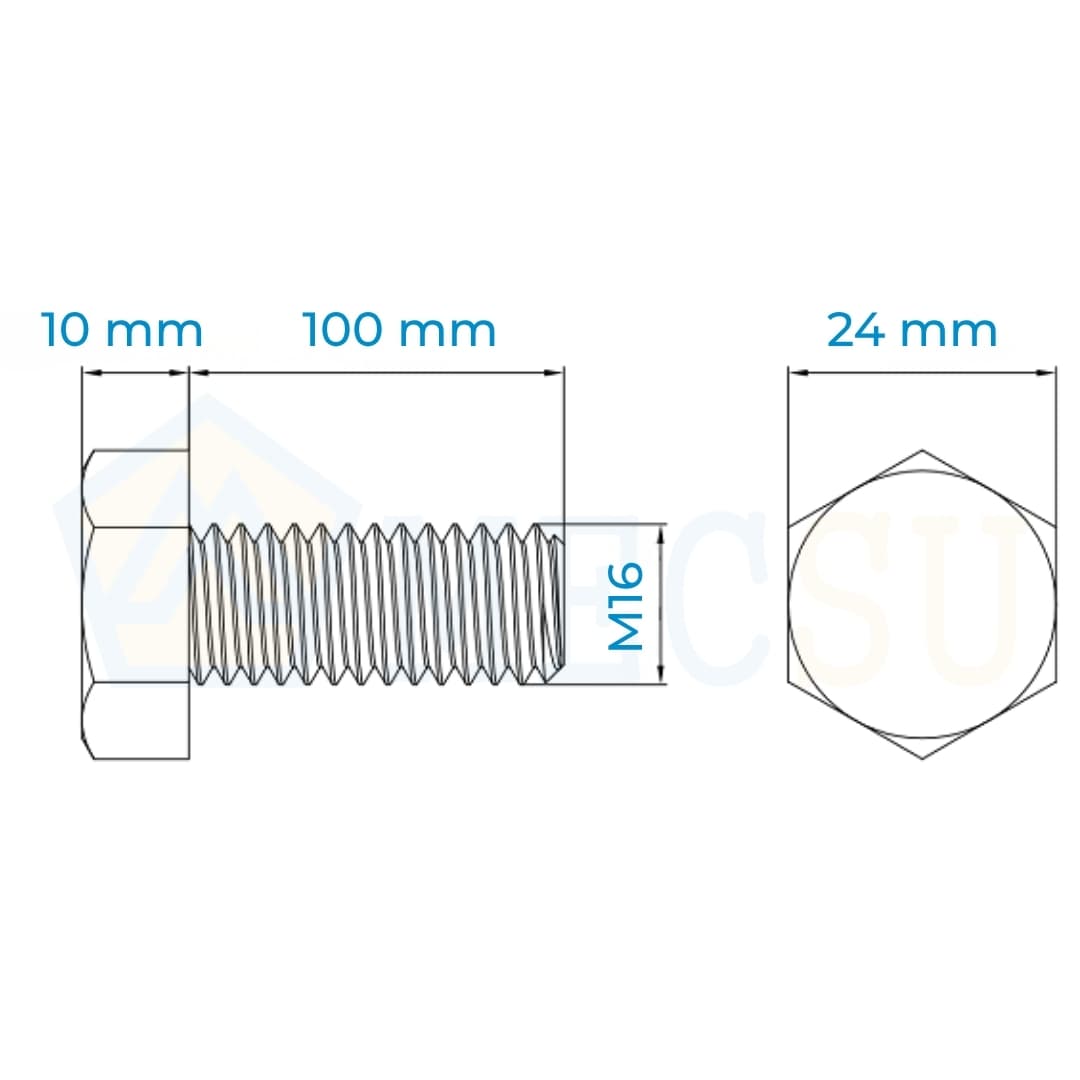

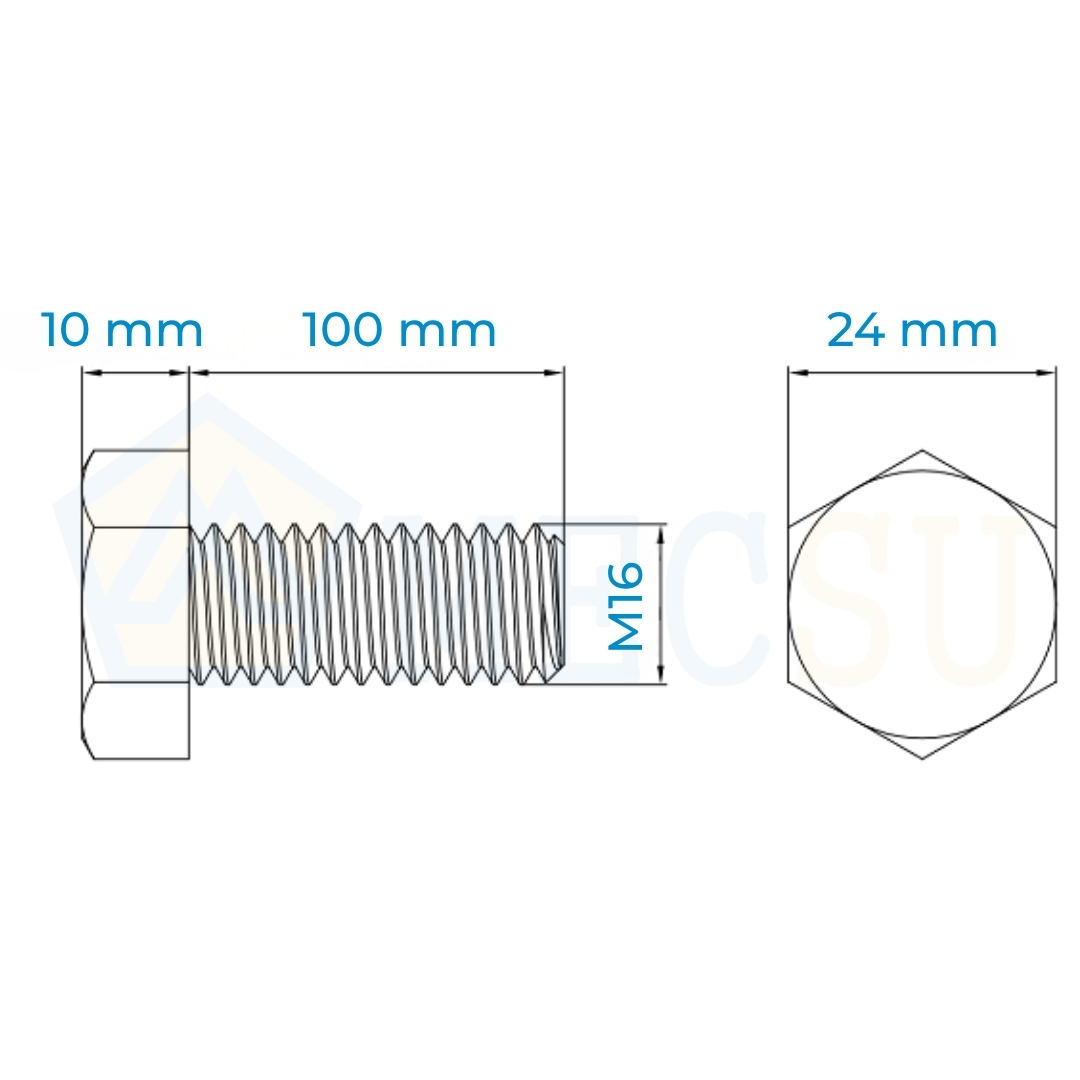

d: Đường kính ren | l: Chiều dài | k: Chiều cao đầu | s: Size khóa

3. Phân tích cấu tạo chi tiết của Bulong Inox 304 M16x100

Bulong Inox 304 M16x100 được thiết kế nguyên khối, phục vụ cho các kết cấu chịu tải trọng lớn:

• Phần mũ (Đầu bulong): Được dập hình lục giác đều 6 cạnh, kích thước khóa (size s) là 24mm. Đây là kích thước lớn, đòi hỏi dụng cụ siết lực chuyên dụng (cờ lê 24 hoặc súng bắn ốc). Chiều dày mũ 10mm đảm bảo khả năng truyền lực mô-men xoắn lớn mà không bị biến dạng.
• Phần thân (Thân bulong): Là khối trụ tròn đường kính 16mm và chiều dài 100mm. Theo chuẩn DIN 933, ren được tiện suốt chiều dài thân với bước ren thô 2mm. Kiểu ren suốt dài 100mm cho phép lắp đai ốc ở bất kỳ vị trí nào, mang lại tính đa năng cao khi cần kẹp các vật liệu có độ dày thay đổi.

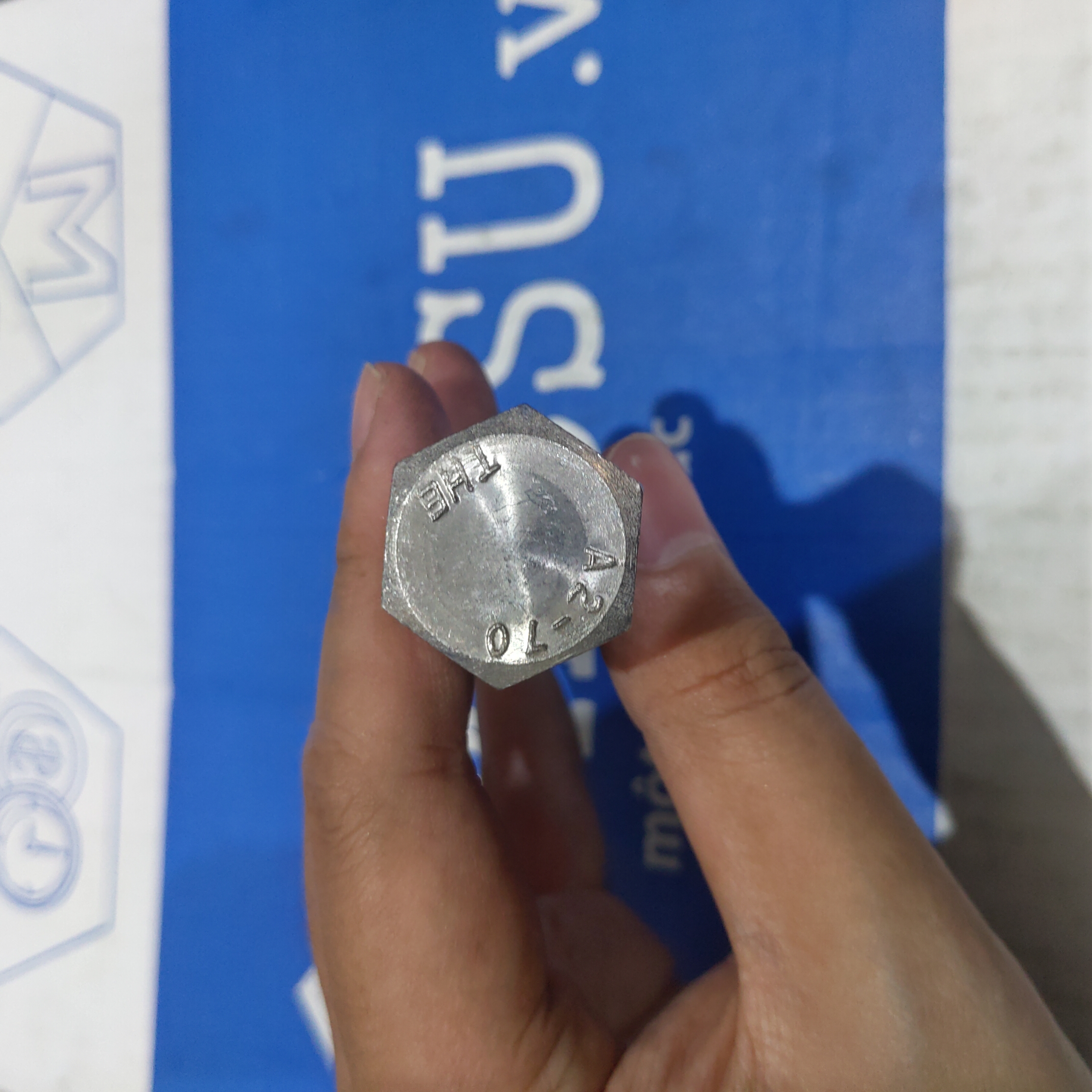

4. Giải mã ký hiệu A2-70 dập trên đầu mũ Bulong M16

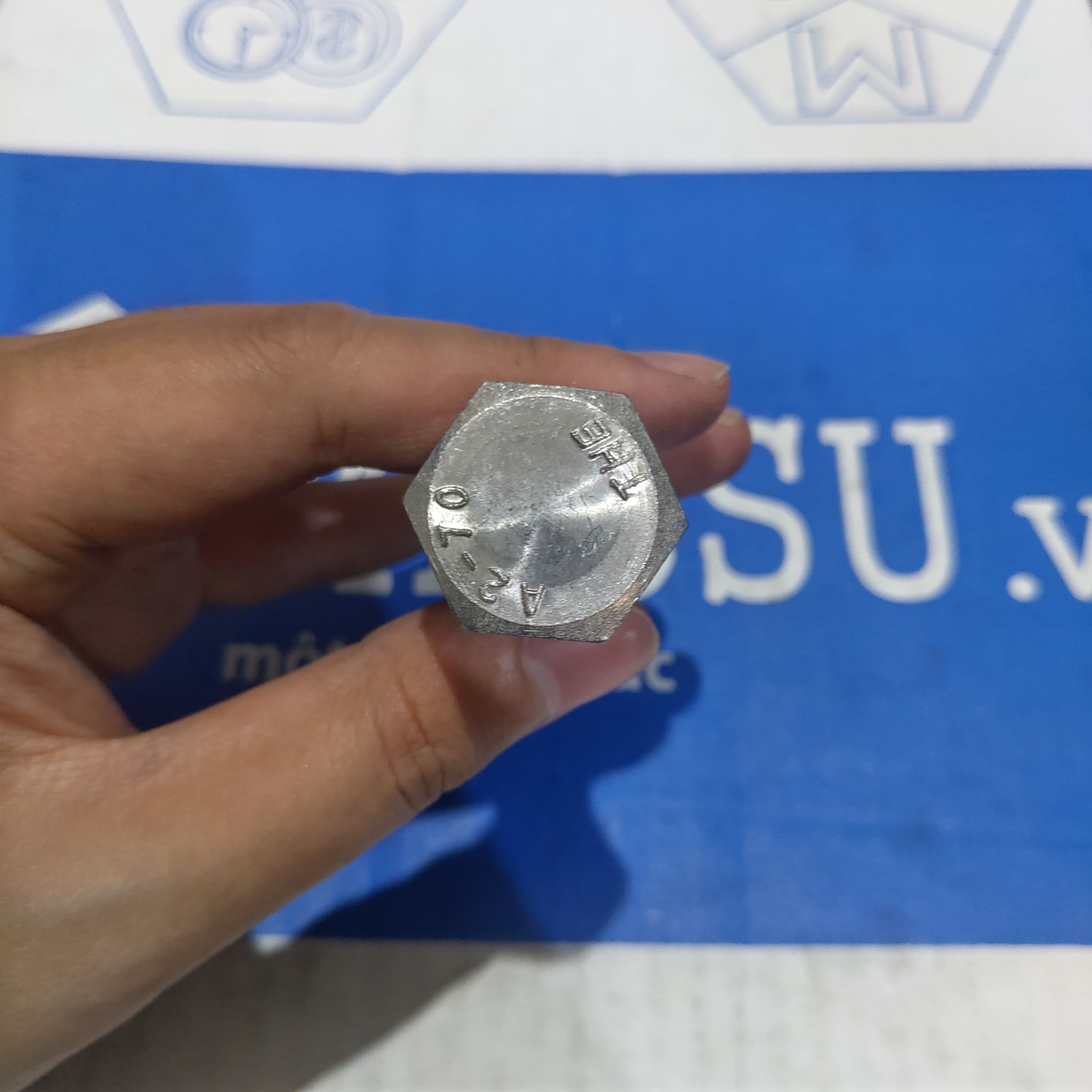

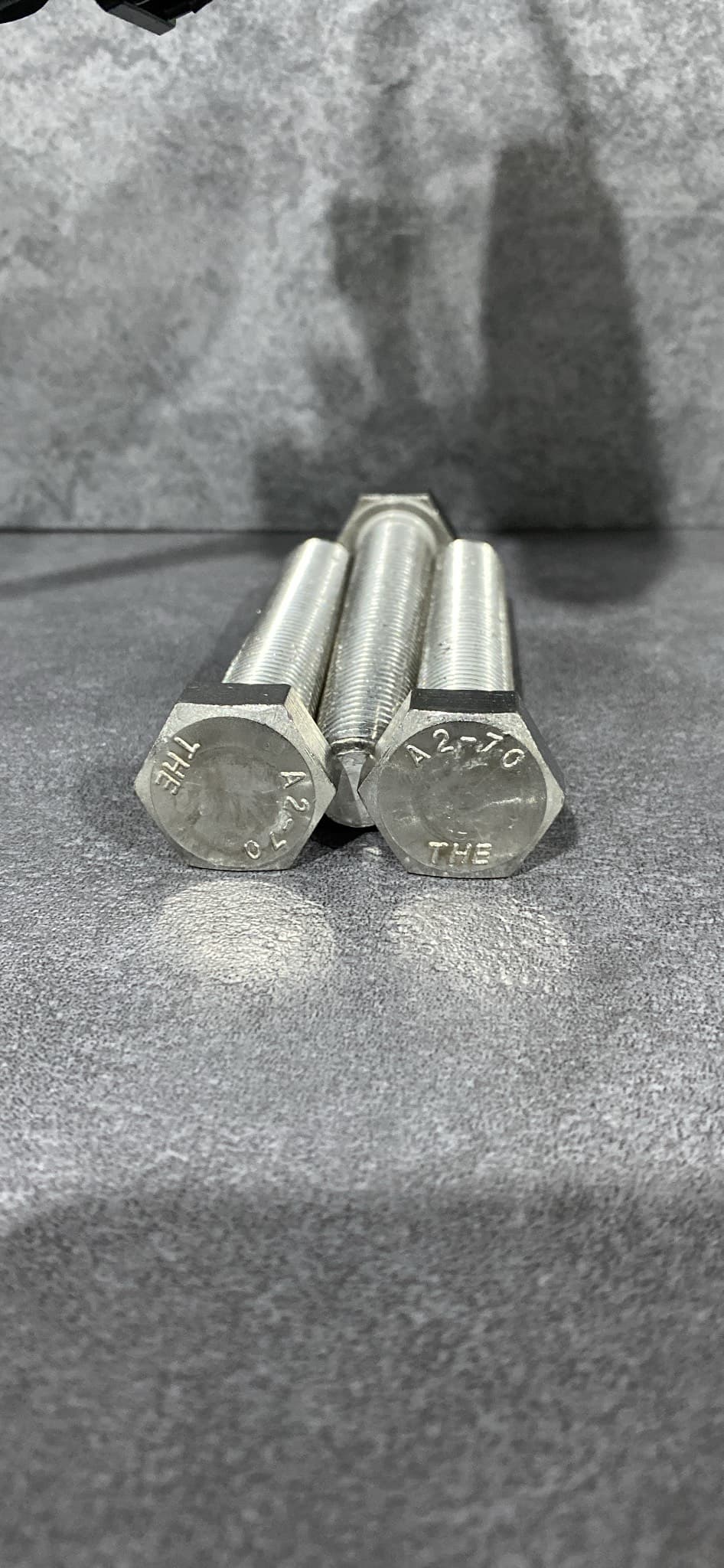

Trên đầu bulong M16x100 thường dập nổi ký hiệu A2-70. Đây là thông số kỹ thuật quan trọng theo tiêu chuẩn ISO 3506:

• A2: Đại diện cho thép không gỉ Austenitic mác 304. "A" là Austenitic, "2" là loại hợp kim chứa Crom và Niken, cân bằng tốt giữa khả năng gia công và chống ăn mòn trong môi trường khí quyển.
• 70: Biểu thị cấp bền (Tensile Strength). Số 70 nghĩa là giới hạn bền đứt tối thiểu của bulong đạt 700 N/mm² (MPa).
• Giới hạn chảy (Yield Strength) của bulong A2-70 thường đạt khoảng 450 MPa, đảm bảo bulong không bị biến dạng vĩnh viễn dưới tải trọng làm việc thông thường.

5. Khả năng chịu tải trọng của Bulong Inox 304 M16x100 (A2-70)

Với cấp bền A2-70, Bulong Inox 304 M16x100 sở hữu các thông số chịu lực ấn tượng:

• Giới hạn bền kéo: Tối thiểu 700 MPa.
• Giới hạn chảy: Tối thiểu 450 MPa.

Kích thước M16 thuộc nhóm bulong chịu lực lớn. Tuy nhiên, với chiều dài 100mm, tỷ lệ L/D (chiều dài/đường kính) là hơn 6, làm tăng nguy cơ chịu lực uốn. Mặc dù chịu lực kéo dọc trục rất tốt, người dùng cần lưu ý đến các lực cắt ngang hoặc uốn cong có thể xảy ra nếu các lỗ lắp ghép không thẳng hàng.

6. Các phương pháp phân loại Bulong Inox 304 phổ biến

Việc phân loại giúp người dùng chọn đúng sản phẩm cho ứng dụng cụ thể:

Phân loại theo cấu trúc thân ren:

• Ren suốt (DIN 933): Sản phẩm M16x100 này là ren suốt. Ren phủ kín toàn bộ thân bulong, phù hợp cho các liên kết cần sự linh hoạt tối đa hoặc lắp xuyên qua các khối vật liệu dày tới 80-90mm.
• Ren lửng (DIN 931): Thân bulong có một đoạn trơn gần đầu mũ. Loại này thường được ưu tiên cho các bulong dài như 100mm nếu cần tăng khả năng chịu lực cắt tại phần thân trơn.

Phân loại theo bước ren:

• Ren thô (Coarse Thread): Bước ren 2mm (đối với M16). Đây là chuẩn thông dụng nhất, chịu lực tốt, lắp đặt nhanh và ít bị kẹt ren trong môi trường công nghiệp bụi bẩn.
• Ren mịn (Fine Thread): Bước ren nhỏ hơn (ví dụ M16x1.5). Dùng cho các ứng dụng cần tinh chỉnh chính xác cao hoặc chịu rung động mạnh để chống tự tháo.

7. Đánh giá ưu điểm và hạn chế của Bulong Inox 304 DIN933 M16x100

Đặc điểm của bulong dài mang lại những lợi thế và hạn chế riêng:

Ưu điểm:

• Độ bền và cứng vững: Thân M16 to, chắc chắn, chịu được tải trọng lớn.
• Chiều dài 100mm vượt trội: Giải quyết các bài toán liên kết xuyên qua các khối vật liệu dày, tường cách nhiệt, hoặc nhiều lớp cấu kiện chồng lên nhau.
• Chống ăn mòn xuất sắc: Bền bỉ trong môi trường ẩm ướt, hóa chất nhẹ, dầu khí nhờ vật liệu Inox 304.

Hạn chế:

• Nguy cơ cong vênh: Do thân dài, bulong có thể bị cong nếu chịu lực tác động ngang mạnh.
• Nguy cơ kẹt ren (Galling): Hành trình vặn ren dài (100mm) kết hợp với đường kính lớn M16 sinh ra nhiệt ma sát rất lớn, dễ gây cháy ren nếu không bôi trơn.
• Giá thành: M16 tiêu tốn nhiều vật liệu, giá thành cao hơn.

8. Ứng dụng thực tế của Bulong Inox 304 M16x100 trong công nghiệp

Bulong M16x100 thường được dùng trong các ứng dụng công nghiệp nặng và xây dựng quy mô lớn:

• Ngành Đóng tàu & Dầu khí: Liên kết các thiết bị xuyên qua các lớp vỏ tàu dày, lớp cách nhiệt trên giàn khoan, hệ thống đường ống lớn.

• Xây dựng & Kết cấu thép: Xuyên qua các dầm gỗ lớn, kết cấu bê tông đúc sẵn, lắp đặt chân cột thép, mái che công nghiệp.
• Chế tạo máy hạng nặng: Cố định chân máy nén khí, máy phát điện công nghiệp xuống nền móng sâu hoặc qua các bệ giảm chấn dày.
• Hệ thống xử lý nước: Lắp đặt các bơm công suất lớn, mặt bích đường ống cấp thoát nước.

9. Giới hạn chịu nhiệt và độ bền của Bulong Inox 304

Inox 304 duy trì khả năng chống oxy hóa tốt ở nhiệt độ cao:

• Hoạt động liên tục: Lên tới 925°C.
• Hoạt động không liên tục: Lên tới 870°C.

Tuy nhiên, cần lưu ý rằng độ bền cơ học (Yield Strength) của Inox 304 sẽ giảm đi khi nhiệt độ tăng. Đối với M16 chịu tải lớn, nếu làm việc ở nhiệt độ trên 400°C, cần tính toán lại hệ số an toàn hoặc chuyển sang các vật liệu chịu nhiệt chuyên dụng như Inox 310S.

10. Quy trình lắp đặt và tháo gỡ chuẩn kỹ thuật cho Bulong Inox M16 dài

Để đảm bảo hiệu suất tối đa và an toàn cho bulong M16x100, việc lắp đặt cần chú ý:

Quy trình Lắp đặt:

• Chuẩn bị: Cờ lê hoặc đầu khẩu (tuýp) size 24mm. Bắt buộc dùng cờ lê lực (torque wrench) để đảm bảo đạt đủ mô-men xoắn chuẩn.
• Bôi trơn (BẮT BUỘC): Bôi mỡ bò hoặc chất chống kẹt (anti-seize) dọc theo toàn bộ phần ren sẽ tiếp xúc với đai ốc. Điều này là bắt buộc để giảm ma sát trên hành trình dài 100mm và đường kính lớn M16.
• Thao tác: Siết thẳng tay, dùng lực đều, tốc độ chậm. Tránh dùng súng bắn ốc tốc độ cao vì nhiệt ma sát sẽ gây cháy ren ngay lập tức.

Quy trình Tháo gỡ:

• Sử dụng dụng cụ 24mm tương ứng có tay đòn dài.
• Dùng dầu thấm (penetrating oil) trước 15-20 phút nếu bulong có dấu hiệu bị rỉ sét hoặc kẹt cứng.

11. Bí quyết nhận biết Bulong Inox 304 thật và giả

Để đảm bảo chất lượng công trình, hãy kiểm tra bulong theo các bước:

• Kiểm tra ký hiệu: Đầu mũ phải có chữ A2-70 và logo nhà sản xuất dập chìm rõ nét, sâu.
• Kiểm tra từ tính: Inox 304 chuẩn thường không hút hoặc hút rất nhẹ nam châm (do gia công nguội đầu mũ M16 lớn). Nếu hút mạnh như sắt, có thể là thép thường hoặc Inox 201.
• Dùng thuốc thử: Dung dịch axit thử Inox sẽ cho màu xám/xanh với Inox 304, và màu đỏ gạch với Inox 201.

12. Cập nhật giá bán & địa chỉ mua Bulong Inox 304 DIN933 M16x100 uy tín

a. Giá bán tham khảo tại Mecsu: 19,484 đ / Cái (đã bao gồm VAT)

Lưu ý: Giá trên là giá bán lẻ tham khảo. Đối với đơn hàng số lượng lớn hoặc dự án, vui lòng liên hệ trực tiếp để nhận báo giá ưu đãi và chiết khấu tốt nhất.

b. Tại sao nên chọn mua Bulong tại Mecsu?

• Chất lượng đảm bảo: Cam kết 100% Inox 304 chuẩn, có đầy đủ CO/CQ.
• Tồn kho sẵn có: Đáp ứng nhanh chóng các size lớn và dài như M16x100.
• Dịch vụ chuyên nghiệp: Tư vấn kỹ thuật tận tâm, giao hàng nhanh chóng toàn quốc.

KHÁM PHÁ KHO BULONG INOX CHÍNH HÃNG TẠI MECSU

13. Các câu hỏi thường gặp (FAQ) về Bulong Inox 304 M16x100

a. Tại sao giá bulong M16x100 lại cao?

Giá thành phản ánh lượng vật liệu Inox 304 lớn cần thiết để sản xuất một thanh trụ đặc đường kính 16mm dài 100mm. Ngoài ra, quy trình tiện ren trên chiều dài lớn cũng tốn kém thời gian và công nghệ gia công hơn.

b. Bulong M16x100 có dễ bị cong không?

Có khả năng, nếu chịu lực tác động ngang lớn hoặc lỗ khoan không đồng tâm. Tỷ lệ chiều dài/đường kính là hơn 6:1. Cần đảm bảo các lỗ khoan trên vật liệu lắp ghép thẳng hàng tuyệt đối. Không dùng búa đóng mạnh bulong vào lỗ vì sẽ làm cong thân.

c. Nguy cơ lớn nhất khi lắp bulong dài M16x100 là gì?

Đó là hiện tượng cháy ren (Galling). Ma sát sinh ra khi vặn đai ốc suốt quãng đường dài có thể làm nóng chảy bề mặt ren và khiến chúng dính chặt vào nhau vĩnh viễn. Giải pháp bắt buộc là dùng chất bôi trơn và siết chậm.

d. Có cần dùng long đền cho M16x100 không?

Rất cần thiết. Với lực siết lớn của M16, long đền phẳng dày (DIN 125A) là bắt buộc để phân bố áp lực, tránh làm lún bề mặt chi tiết. Long đền vênh cũng được khuyến nghị để chống tự tháo do rung động.

14. Kênh hỗ trợ tư vấn kỹ thuật Bulong Công Nghiệp

Mọi thắc mắc về thông số kỹ thuật, lựa chọn vật liệu hay quy cách lắp đặt, quý khách hàng đừng ngần ngại liên hệ với Mecsu. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng lắng nghe và giải đáp.

Địa chỉ: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Hotline: 1800 8137
Email: [email protected]
Website: mecsu.vn

15. Góc kỹ thuật & Kinh nghiệm thực tế từ Mecsu

a. Bài học thực tế: Sử dụng ống lót (Spacer)

Khi sử dụng bulong dài M16x100 để chịu lực cắt ngang (ví dụ làm trục bản lề cửa lớn), Mecsu khuyến nghị nên lồng bulong qua một ống lót (spacer) có đường kính trong khít với bulong. Ống lót này giúp tăng độ cứng vững, chống lại lực uốn và bảo vệ phần ren không bị hư hại do va đập với thành lỗ.

b. Lời khuyên chuyên gia

“Với bulong Inox dài như M16x100, sự kiên nhẫn là chìa khóa. Đừng dùng súng bắn ốc tốc độ cao. Vặn tay kết hợp bôi trơn sẽ đảm bảo mối ghép an toàn và bền bỉ. Chi phí cho mỡ bôi trơn là rất nhỏ so với chi phí thay thế bulong bị kẹt.”
— Kỹ sư Cơ khí, Chuyên gia Ứng dụng tại Mecsu.

c. Nguồn tham khảo

Thông tin trong bài viết được tổng hợp dựa trên các tiêu chuẩn kỹ thuật quốc tế và kinh nghiệm thực tiễn:

• DIN Standard Catalog (Tiêu chuẩn DIN 933).
• ISO 3506: Mechanical properties of corrosion-resistant stainless steel fasteners.
• Dữ liệu kỹ thuật và phản hồi từ khách hàng của Mecsu.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu
