Phân Tích Kỹ Thuật Chuyên Sâu: Bulong Inox 304 DIN933 M14x80

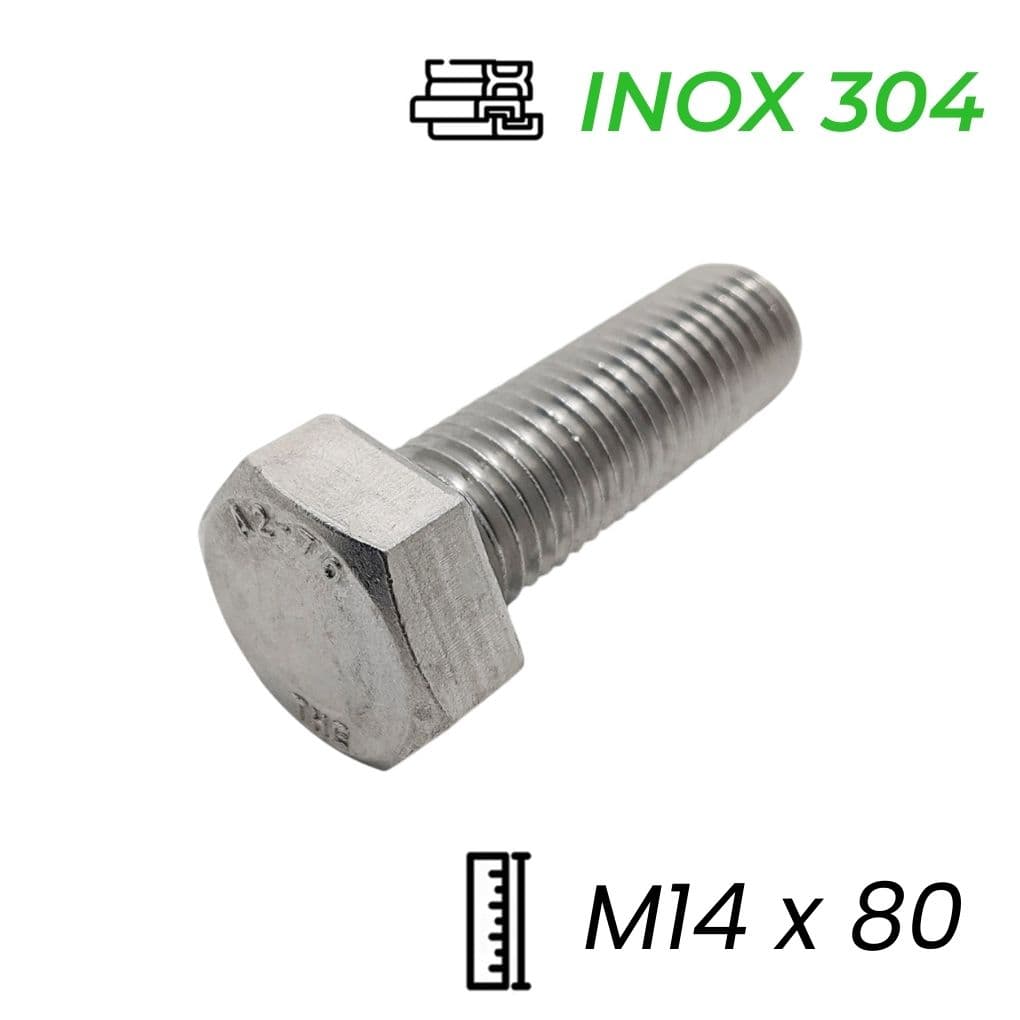

1. Bulong Inox 304 DIN933 M14x80 là gì? Đặc tính kỹ thuật nổi bật

Bulong Inox 304 DIN933 M14x80 là dòng sản phẩm lắp xiết cơ khí hạng nặng, kết hợp giữa đường kính thân lớn (M14) và chiều dài đáng kể (80mm). Được chế tạo hoàn toàn từ thép không gỉ Inox 304 (tương đương mác thép A2 hoặc SUS304), sản phẩm này là lựa chọn hàng đầu cho các liên kết yêu cầu độ bền cơ học cao, khả năng vươn xa và chống ăn mòn vượt trội trong các môi trường khắc nghiệt.

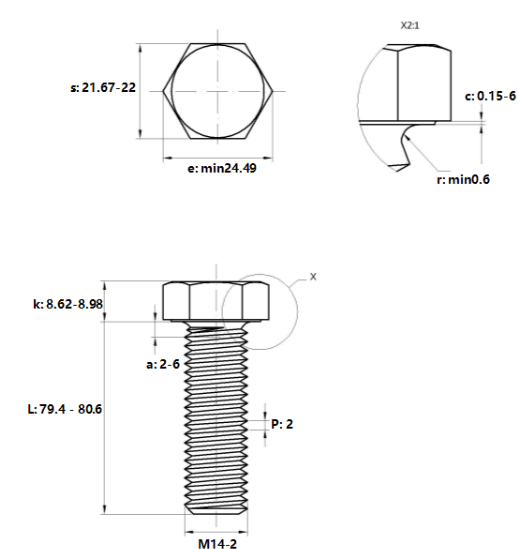

[Image of technical drawing of DIN 933 bolt structure]

Mã sản phẩm M14x80 biểu thị đường kính ren là 14mm (M14) và chiều dài phần thân là 80mm. Sản phẩm tuân thủ tiêu chuẩn DIN 933, nghĩa là toàn bộ phần thân bulong được tiện ren suốt từ đầu đến sát mũ. Với chiều dài 80mm, đây là kích thước lý tưởng để liên kết các mặt bích dày, xuyên qua các dầm gỗ hoặc kết cấu thép hộp có tiết diện lớn.

2. Bảng thông số kỹ thuật chi tiết của Bulong Inox 304 M14x80

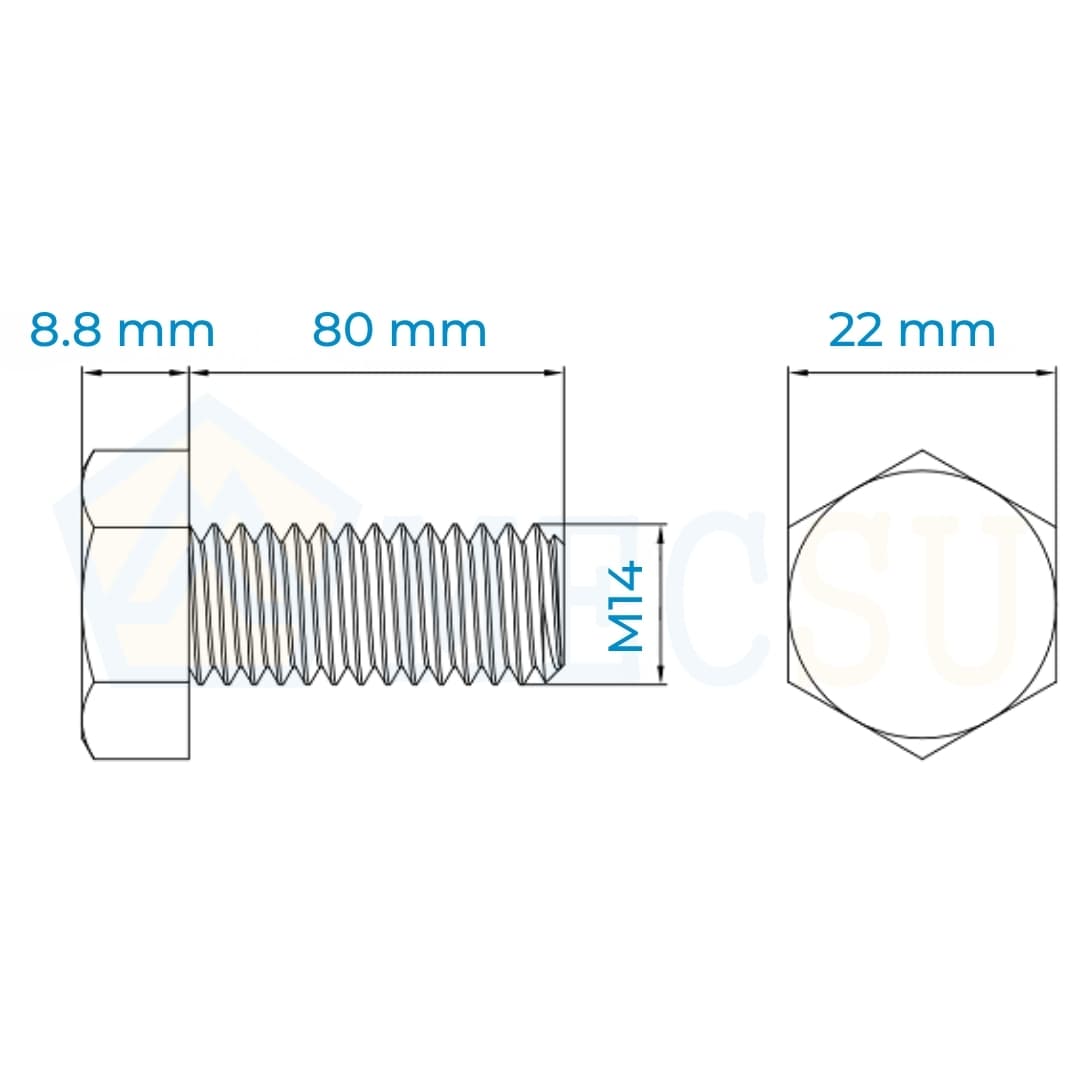

d: Đường kính ren | l: Chiều dài | k: Chiều cao đầu | s: Size khóa

3. Phân tích cấu tạo chi tiết của Bulong Inox 304 M14x80

Bulong Inox 304 M14x80 được thiết kế nguyên khối chắc chắn, bao gồm hai thành phần chính:

• Phần mũ (Đầu bulong): Có dạng lục giác đều 6 cạnh, sử dụng cờ lê hoặc đầu tuýp kích thước 22mm để thao tác. Đây là kích thước khóa lớn, yêu cầu dụng cụ cầm tay hoặc máy siết lực tương ứng. Chiều dày mũ 8.8mm đảm bảo độ bền khi chịu lực kéo dọc trục.
• Phần thân (Thân bulong): Là một khối trụ có đường kính danh nghĩa 14mm và chiều dài 80mm. Theo chuẩn DIN 933, ren được tiện suốt chiều dài thân với bước ren thô 2mm. Kiểu ren suốt này mang lại tính linh hoạt cao, cho phép lắp đai ốc ở bất kỳ vị trí nào trên thân hoặc vặn sâu vào các lỗ ren dài.

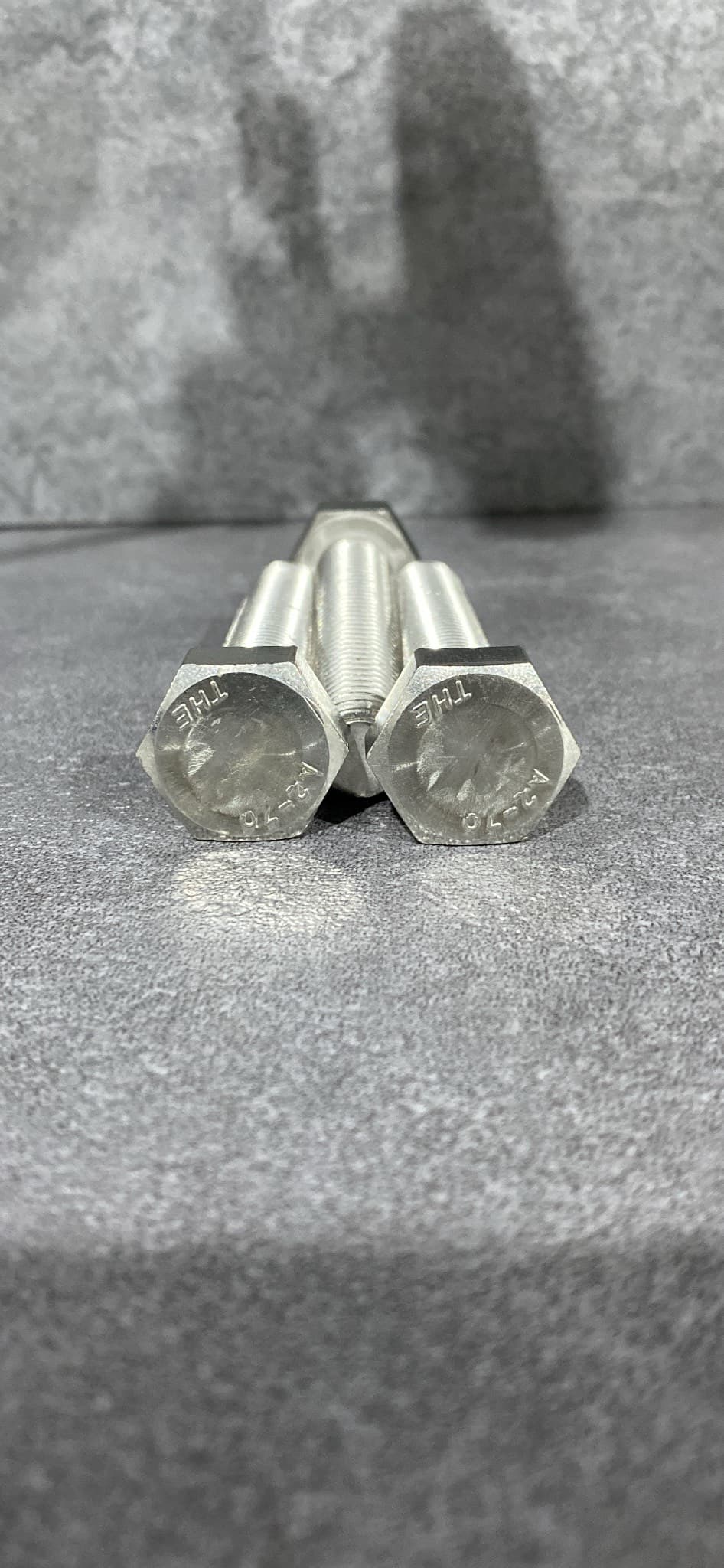

4. Giải mã ký hiệu A2-70 dập trên đầu mũ Bulong M14

Trên đầu bulong M14x80 thường dập ký hiệu A2-70. Đây là thông số kỹ thuật quan trọng theo tiêu chuẩn ISO 3506:

• A2: Chỉ định nhóm vật liệu thép không gỉ Austenitic 304. "A" là Austenitic, "2" là loại hợp kim phổ biến nhất (18% Crom, 8% Niken), có khả năng chống ăn mòn tốt trong điều kiện khí quyển bình thường.
• 70: Biểu thị cấp bền (Tensile Strength). Số 70 nghĩa là giới hạn bền đứt tối thiểu của bulong đạt 700 N/mm² (MPa).
• Giới hạn chảy (Yield Strength) của bulong A2-70 thường đạt khoảng 450 MPa, đảm bảo độ dẻo dai và an toàn khi chịu tải trọng động.

5. Khả năng chịu tải trọng của Bulong Inox 304 M14x80 (A2-70)

Với cấp bền A2-70, Bulong Inox 304 M14x80 có các thông số chịu lực ấn tượng:

• Giới hạn bền kéo: Tối thiểu 700 MPa.
• Giới hạn chảy: Tối thiểu 450 MPa.

Kích thước M14 là một bước nhảy vọt về khả năng chịu tải. Tuy nhiên, với chiều dài lớn (80mm), tỷ lệ độ mảnh (L/D khoảng 5.7) bắt đầu đáng kể. Điều này có nghĩa là bulong chịu lực kéo dọc trục tốt, nhưng khả năng chịu lực cắt (shear force) và lực uốn (bending force) sẽ thấp hơn so với các bulong ngắn. Cần lưu ý điều này khi thiết kế mối ghép.

6. Các phương pháp phân loại Bulong Inox 304 phổ biến

Hiểu rõ phân loại giúp chọn đúng sản phẩm cho ứng dụng cụ thể:

Phân loại theo cấu trúc thân ren:

• Ren suốt (DIN 933): Sản phẩm M14x80 này là ren suốt. Ren phủ kín toàn bộ thân bulong, thích hợp cho các liên kết cần sự linh hoạt trong vị trí đai ốc.
• Ren lửng (DIN 931): Thân bulong có một đoạn trơn gần đầu mũ. Loại này thường được ưu tiên cho các bulong dài như 80mm này nếu cần tăng khả năng chịu lực cắt tại phần thân trơn.

Phân loại theo bước ren:

• Ren thô (Coarse Thread): Bước ren 2mm (đối với M14). Đây là chuẩn thông dụng nhất, chịu lực tốt, lắp đặt nhanh và ít bị kẹt ren.
• Ren mịn (Fine Thread): Bước ren nhỏ hơn (ví dụ M14x1.5). Dùng cho các ứng dụng cần tinh chỉnh chính xác hoặc chống rung động cao.

7. Đánh giá ưu điểm và hạn chế của Bulong Inox 304 DIN933 M14x80

Đặc điểm của bulong dài mang lại những lợi thế và thách thức riêng:

Ưu điểm:

• Độ dài 80mm đa dụng: Giải quyết các bài toán liên kết xuyên qua các khối vật liệu dày (50-60mm), tường cách nhiệt, hoặc nhiều lớp cấu kiện.
• Chống ăn mòn xuất sắc: Bền bỉ trong môi trường ẩm ướt, ngoài trời, hóa chất nhẹ nhờ vật liệu Inox 304.
• Khả năng chịu lực cao: Đường kính M14 cung cấp lực kẹp lớn, đảm bảo an toàn cho kết cấu.

Hạn chế:

• Nguy cơ cong vênh: Do thân dài, bulong dễ bị cong nếu chịu lực tác động ngang mạnh hoặc lỗ khoan không thẳng hàng.
• Nguy cơ kẹt ren (Galling): Hành trình vặn ren dài (80mm) sinh ra nhiệt ma sát lớn, dễ gây cháy ren nếu không bôi trơn.
• Giá thành: Chi phí vật liệu cao hơn đáng kể so với các size ngắn.

8. Ứng dụng thực tế của Bulong Inox 304 M14x80 trong công nghiệp

Bulong M14x80 được sử dụng trong các tình huống kỹ thuật đặc thù cần độ dài lớn:

• Ngành Xây dựng & Kết cấu gỗ: Xuyên qua các dầm gỗ lớn, kết cấu bê tông đúc sẵn, lắp đặt mái che, nhà chòi.

• Đóng tàu & Dầu khí: Lắp đặt các thiết bị xuyên qua các lớp vỏ tàu, lớp cách nhiệt dày trên giàn khoan.
• Hệ thống điện & Viễn thông: Kẹp giữ các sứ cách điện, giá đỡ anten trên cột cao áp hoặc tháp viễn thông.
• Cơ khí chế tạo: Lắp ráp các chi tiết máy có bệ đỡ dày, hoặc dùng làm trục xoay cho các cơ cấu chuyển động chậm.

9. Giới hạn chịu nhiệt và độ bền của Bulong Inox 304

Inox 304 duy trì khả năng chống oxy hóa tốt ở nhiệt độ cao:

• Hoạt động liên tục: Lên tới 925°C.
• Hoạt động không liên tục: Lên tới 870°C.

Tuy nhiên, đối với bulong dài như M14x80, sự giãn nở nhiệt dọc trục là đáng kể. Cần tính toán kỹ lưỡng khe hở nhiệt và lực siết ban đầu để tránh hiện tượng quá tải do nhiệt hoặc lỏng mối ghép khi nhiệt độ thay đổi.

10. Quy trình lắp đặt và tháo gỡ chuẩn kỹ thuật cho Bulong Inox M14 dài

Đối với bulong dài 80mm, quy trình lắp đặt cần cẩn trọng hơn:

Quy trình Lắp đặt:

• Chuẩn bị: Cờ lê/đầu khẩu 22mm, cờ lê lực.
• Bôi trơn (Bắt buộc): Bôi mỡ bò hoặc chất chống kẹt (anti-seize) dọc theo phần ren sẽ tiếp xúc với đai ốc. Điều này là bắt buộc để giảm ma sát trên hành trình dài 80mm.
• Thao tác: Siết chậm và đều tay. Nếu dùng máy, hãy để tốc độ thấp nhất và ngắt quãng để tản nhiệt. Dừng lại ngay nếu thấy nặng tay bất thường.

Quy trình Tháo gỡ:

• Làm sạch phần ren hở ra trước khi tháo.
• Dùng dầu thấm (penetrating oil) nếu có dấu hiệu kẹt cứng.

11. Bí quyết nhận biết Bulong Inox 304 thật và giả

Để đảm bảo chất lượng công trình, hãy kiểm tra bulong theo các bước:

• Kiểm tra ký hiệu: Đầu mũ phải có chữ A2-70 và logo nhà sản xuất dập chìm rõ nét.
• Kiểm tra từ tính: Inox 304 chuẩn thường không hút hoặc hút rất nhẹ nam châm. Nếu hút mạnh như sắt, có thể là thép thường hoặc Inox 201.
• Dùng thuốc thử: Dung dịch axit thử Inox sẽ cho màu xám/xanh với Inox 304, và màu đỏ gạch với Inox 201.

12. Cập nhật giá bán & địa chỉ mua Bulong Inox 304 DIN933 M14x80 uy tín

a. Giá bán tham khảo tại Mecsu: 13,165 đ / Cái (đã bao gồm VAT)

Lưu ý: Giá trên là giá bán lẻ tham khảo. Đối với đơn hàng số lượng lớn hoặc dự án, vui lòng liên hệ trực tiếp để nhận báo giá ưu đãi và chiết khấu tốt nhất.

b. Tại sao nên chọn mua Bulong tại Mecsu?

• Chất lượng đảm bảo: Cam kết 100% Inox 304 chuẩn, có đầy đủ CO/CQ.
• Tồn kho sẵn có: Đáp ứng nhanh chóng nhu cầu bulong kích thước lớn và dài.
• Dịch vụ chuyên nghiệp: Tư vấn kỹ thuật tận tâm, giao hàng nhanh chóng.

KHÁM PHÁ KHO BULONG INOX CHÍNH HÃNG TẠI MECSU

13. Các câu hỏi thường gặp (FAQ) về Bulong Inox 304 M14x80

a. Khi nào nên dùng bulong M14x80 ren suốt thay vì ren lửng?

Bạn nên chọn ren suốt M14x80 (DIN 933) khi cần khả năng điều chỉnh vị trí đai ốc linh hoạt trên toàn bộ chiều dài thân, hoặc khi độ dày của vật liệu kẹp thay đổi và bạn không chắc chắn về phần thân trơn của ren lửng có bị vướng hay không.

b. Bulong M14x80 có dễ bị cong không?

Tương đối dễ cong nếu chịu lực ngang lớn, vì tỷ lệ chiều dài/đường kính là 5.7:1. Cần đảm bảo các lỗ khoan trên vật liệu lắp ghép thẳng hàng tuyệt đối. Không dùng búa đóng mạnh bulong vào lỗ vì sẽ làm cong thân.

c. Tôi có thể dùng bulong này để lắp mặt bích (flange) không?

Có, nếu tổng độ dày của hai mặt bích và gioăng đệm vào khoảng 55-65mm. Chiều dài 80mm sẽ đảm bảo còn dư đủ ren để bắt đai ốc và long đền một cách an toàn.

d. Nguy cơ lớn nhất khi lắp bulong dài M14x80 là gì?

Đó là hiện tượng cháy ren (Galling). Ma sát sinh ra khi vặn đai ốc suốt quãng đường dài có thể làm nóng chảy bề mặt ren và khiến chúng dính chặt vào nhau. Giải pháp bắt buộc là dùng chất bôi trơn và siết chậm.

14. Kênh hỗ trợ tư vấn kỹ thuật Bulong Công Nghiệp

Mọi thắc mắc về thông số kỹ thuật, lựa chọn vật liệu hay quy cách lắp đặt, quý khách hàng đừng ngần ngại liên hệ với Mecsu. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng lắng nghe và giải đáp.

Địa chỉ: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Hotline: 1800 8137
Email: [email protected]
Website: mecsu.vn

15. Góc kỹ thuật & Kinh nghiệm thực tế từ Mecsu

a. Bài học thực tế: Sử dụng ống lót (Spacer)

Khi sử dụng bulong dài M14x80 để chịu lực cắt ngang (ví dụ làm trục bản lề), Mecsu khuyến nghị nên lồng bulong qua một ống lót (spacer) có đường kính trong khít với bulong. Ống lót này giúp tăng độ cứng vững, chống lại lực uốn và bảo vệ phần ren không bị hư hại do va đập với thành lỗ.

b. Lời khuyên chuyên gia

“Đối với các bulong Inox có chiều dài đáng kể như M14x80, sự kiên nhẫn khi lắp đặt là chìa khóa. Đừng cố gắng dùng súng bắn ốc tốc độ cao. Việc vặn tay kết hợp bôi trơn sẽ đảm bảo bạn không phải vứt bỏ cả con bulong đắt tiền vì kẹt ren.”
— Kỹ sư Cơ khí, Chuyên gia Ứng dụng tại Mecsu.

c. Nguồn tham khảo

Thông tin trong bài viết được tổng hợp dựa trên các tiêu chuẩn kỹ thuật quốc tế và kinh nghiệm thực tiễn:

• DIN Standard Catalog (Tiêu chuẩn DIN 933).
• ISO 3506: Mechanical properties of corrosion-resistant stainless steel fasteners.
• Dữ liệu kỹ thuật và phản hồi từ khách hàng của Mecsu.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu
