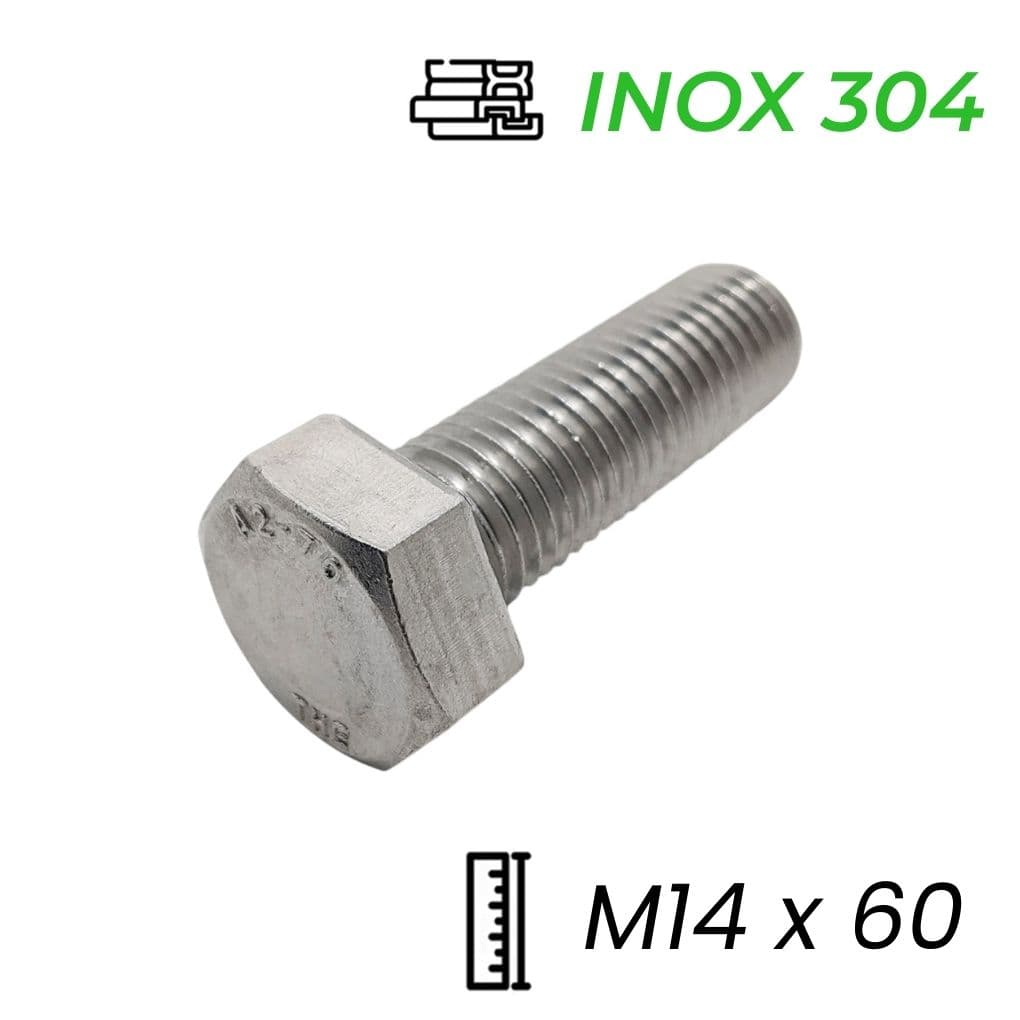

Bulong Inox 304 DIN933 M14x60

Phân Tích Kỹ Thuật Chuyên Sâu: Bulong Inox 304 DIN933 M14x60

1. Bulong Inox 304 DIN933 M14x60 là gì? Đặc tính kỹ thuật nổi bật

Bulong Inox 304 DIN933 M14x60 là dòng sản phẩm liên kết cơ khí hạng nặng, sở hữu đường kính thân lớn (M14) và chiều dài tầm trung (60mm). Được gia công hoàn toàn từ thép không gỉ Inox 304 (tương đương mác thép A2 hoặc SUS304), sản phẩm này cung cấp sự cân bằng hoàn hảo giữa khả năng chịu lực cắt (shear strength), lực kéo và khả năng chống ăn mòn vượt trội, đặc biệt trong các môi trường công nghiệp như hóa dầu hay đóng tàu.

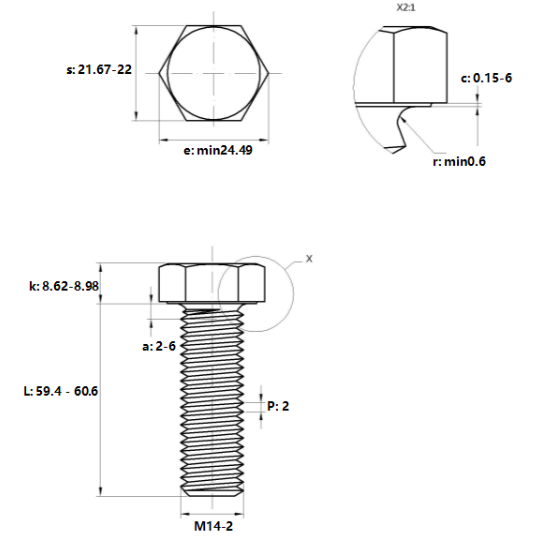

[Image of technical drawing of DIN 933 bolt structure]

Mã sản phẩm M14x60 biểu thị đường kính ren là 14mm (M14) và chiều dài phần thân là 60mm. Sản phẩm tuân thủ tiêu chuẩn DIN 933, nghĩa là toàn bộ phần thân bulong được tiện ren suốt từ đầu đến sát mũ. Với chiều dài 60mm, đây là kích thước lý tưởng để liên kết các mặt bích đường ống áp lực, chân đế máy móc hạng nặng hoặc các kết cấu thép có độ dày đáng kể cần lực siết lớn.

2. Bảng thông số kỹ thuật chi tiết của Bulong Inox 304 M14x60

d: Đường kính ren | l: Chiều dài | k: Chiều cao đầu | s: Size khóa

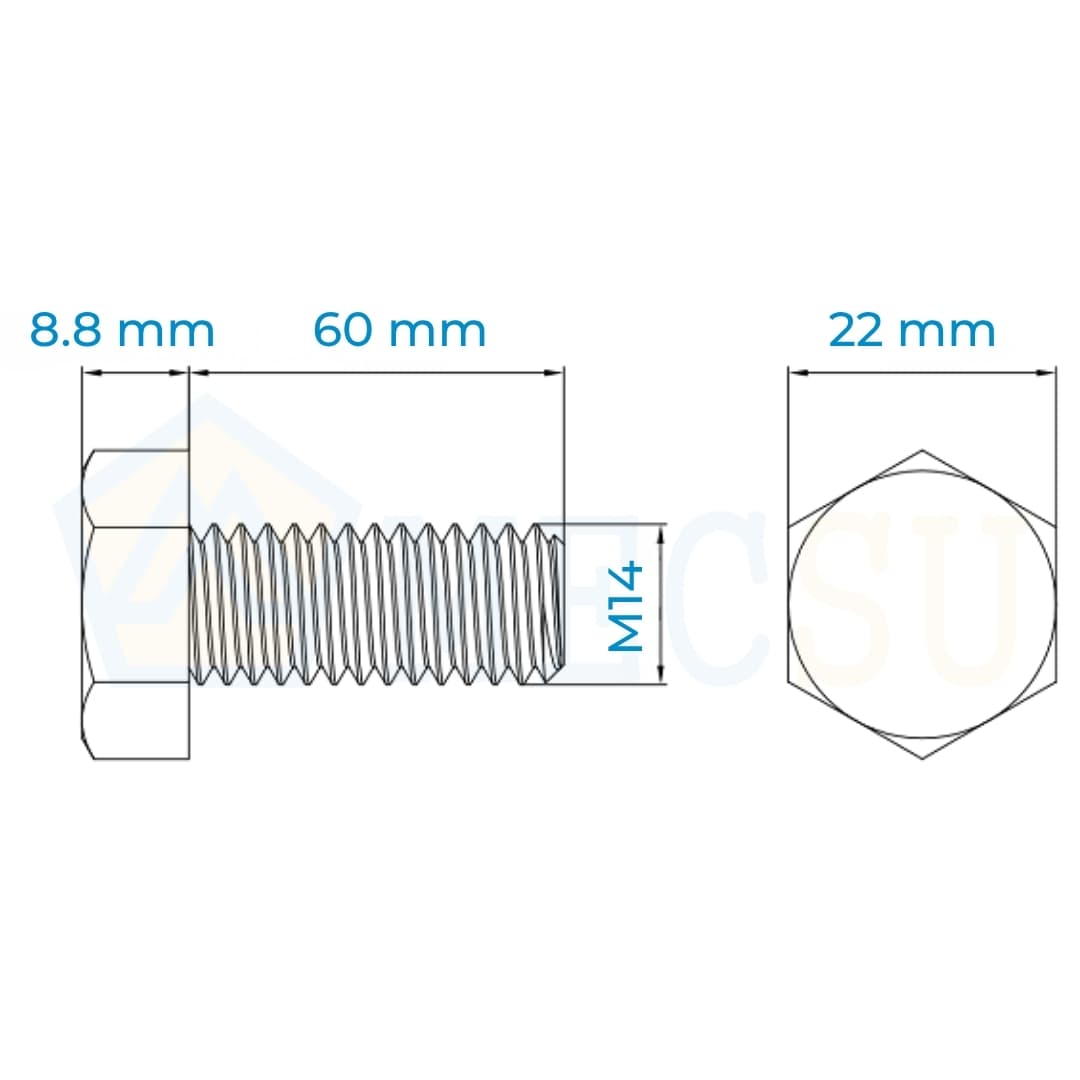

3. Phân tích cấu tạo chi tiết của Bulong Inox 304 M14x60

Bulong Inox 304 M14x60 được thiết kế nguyên khối mạnh mẽ, bao gồm hai thành phần chính:

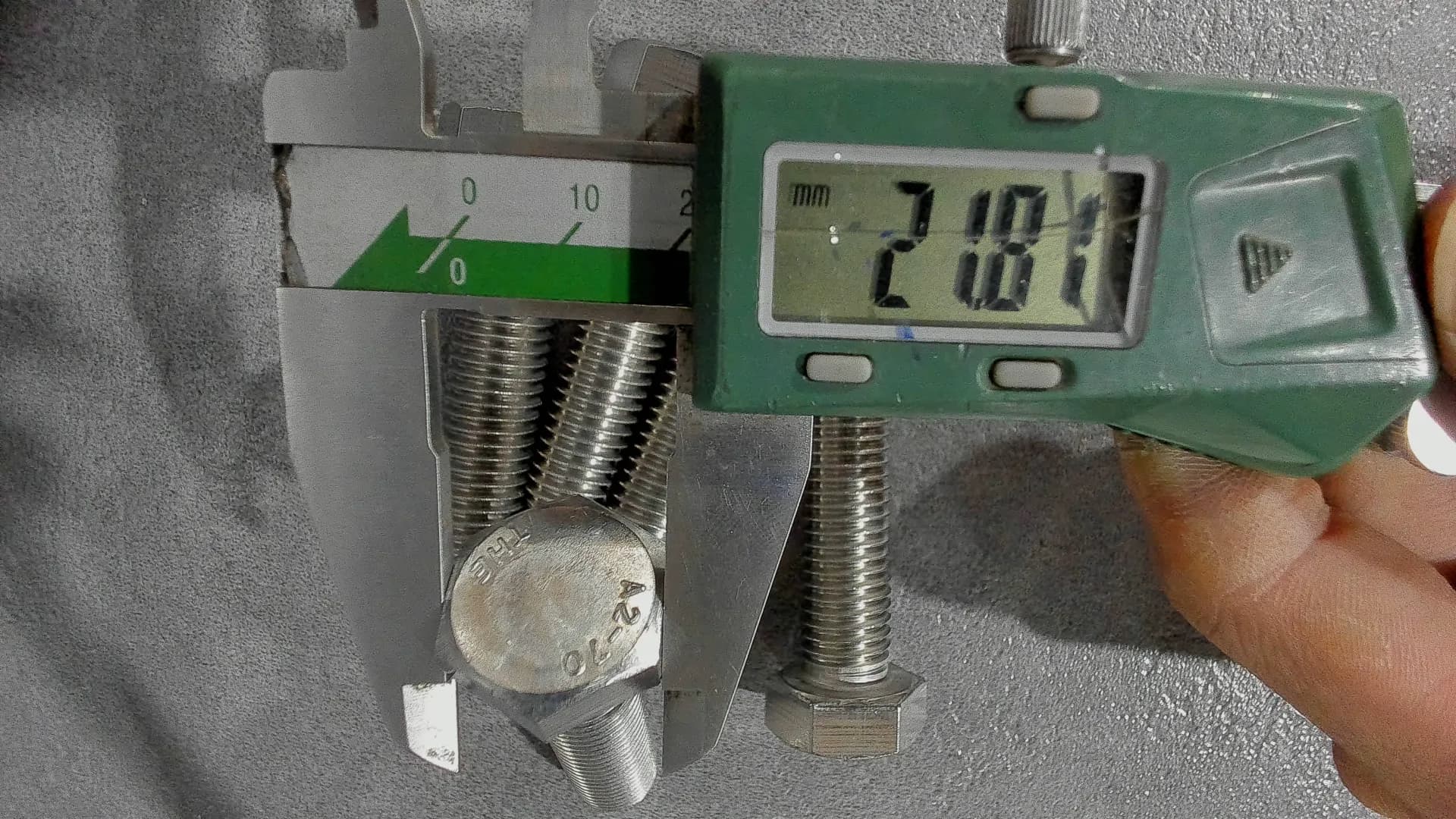

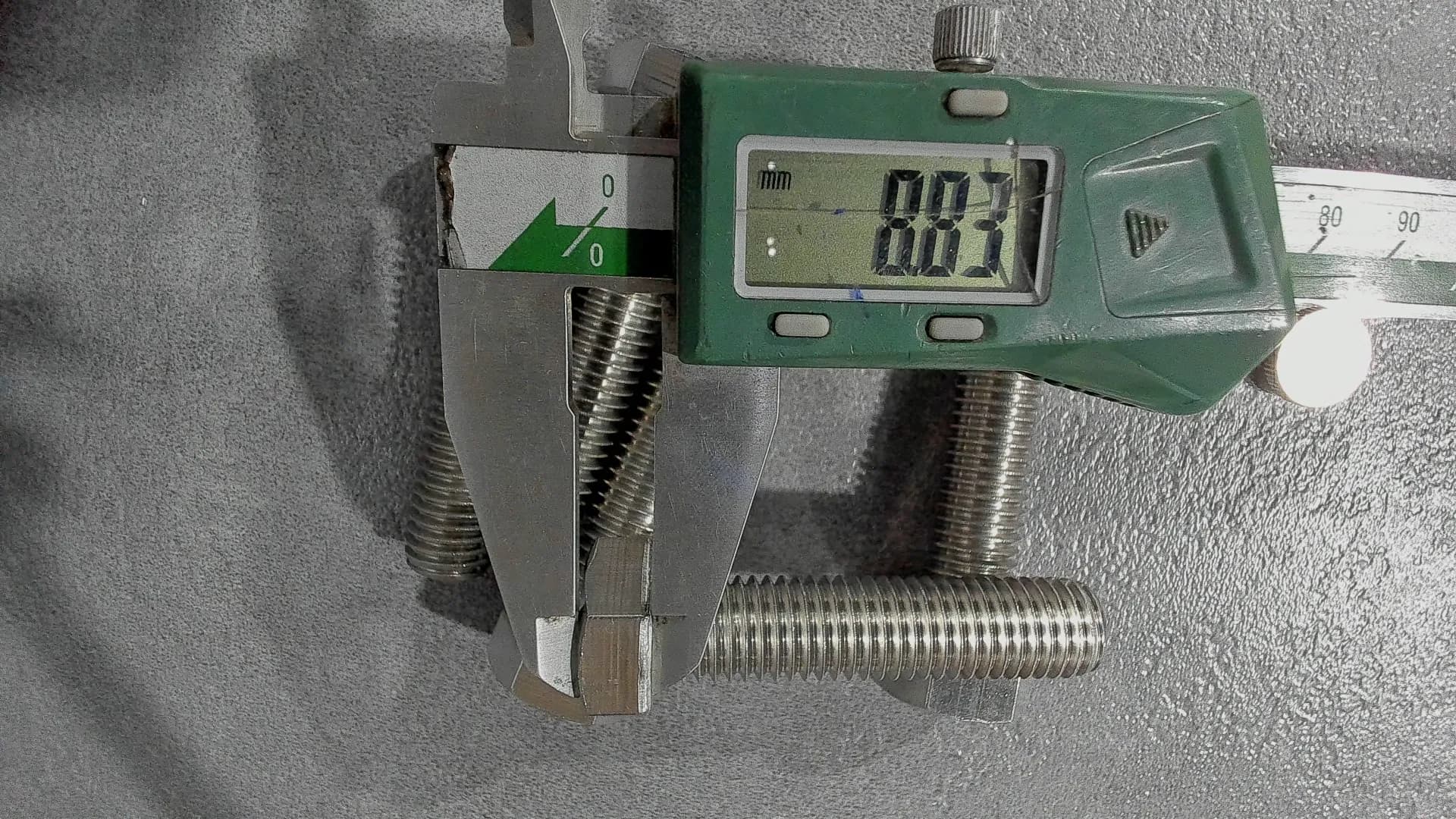

• Phần mũ (Đầu bulong): Có dạng lục giác đều 6 cạnh, sử dụng cờ lê hoặc đầu tuýp kích thước 22mm để thao tác. Đây là kích thước khóa lớn, cho phép áp dụng lực siết (mô-men xoắn) cao. Chiều dày mũ 8.8mm đảm bảo độ bền khi chịu lực kéo dọc trục, tránh hiện tượng tuôn đầu giác.
• Phần thân (Thân bulong): Là một khối trụ có đường kính 14mm và chiều dài 60mm. Theo chuẩn DIN 933, ren được tiện suốt chiều dài thân với bước ren thô 2mm. Kiểu ren suốt này mang lại tính linh hoạt cao, cho phép lắp đai ốc ở bất kỳ vị trí nào trên thân, phù hợp với nhiều độ dày vật liệu khác nhau.

4. Giải mã ký hiệu A2-70 dập trên đầu mũ Bulong M14

Trên đầu bulong M14x60 thường dập ký hiệu A2-70. Đây là thông số kỹ thuật quan trọng theo tiêu chuẩn ISO 3506:

• A2: Chỉ định nhóm vật liệu thép không gỉ Austenitic 304. "A" là Austenitic, "2" là loại hợp kim phổ biến nhất (18% Crom, 8% Niken), có khả năng chống ăn mòn tốt trong điều kiện khí quyển bình thường và công nghiệp.
• 70: Biểu thị cấp bền (Tensile Strength). Số 70 nghĩa là giới hạn bền đứt tối thiểu của bulong đạt 700 N/mm² (MPa).
• Giới hạn chảy (Yield Strength) của bulong A2-70 thường đạt khoảng 450 MPa, đảm bảo độ dẻo dai và an toàn khi chịu tải trọng động lớn.

5. Khả năng chịu tải trọng của Bulong Inox 304 M14x60 (A2-70)

Với cấp bền A2-70, Bulong Inox 304 M14x60 có các thông số chịu lực ấn tượng:

• Giới hạn bền kéo: Tối thiểu 700 MPa.
• Giới hạn chảy: Tối thiểu 450 MPa.

Kích thước M14 thuộc nhóm bulong chịu lực lớn trong công nghiệp. Với chiều dài 60mm, bulong này có tỷ lệ L/D (chiều dài/đường kính) xấp xỉ 4.3, mang lại khả năng chịu lực cắt ngang (shear strength) rất tốt. Nó thích hợp cho các ứng dụng vừa chịu lực kéo dọc trục, vừa phải chịu lực rung lắc ngang của máy móc.

6. Các phương pháp phân loại Bulong Inox 304 phổ biến

Hiểu rõ phân loại giúp chọn đúng sản phẩm cho ứng dụng cụ thể:

Phân loại theo cấu trúc thân ren:

• Ren suốt (DIN 933): Sản phẩm M14x60 này là ren suốt. Ren phủ kín toàn bộ thân bulong, thích hợp cho các liên kết cần sự linh hoạt trong vị trí đai ốc hoặc lắp vào các lỗ ren sâu, xuyên qua các vật liệu dày tới 45-50mm.
• Ren lửng (DIN 931): Thân bulong có một đoạn trơn gần đầu mũ. Loại này thường được ưu tiên cho các bulong dài hơn (ví dụ > 70mm đối với M14) để tăng khả năng chịu lực cắt tại phần thân trơn.

Phân loại theo bước ren:

• Ren thô (Coarse Thread): Bước ren 2mm (đối với M14). Đây là chuẩn thông dụng nhất, chịu lực tốt, lắp đặt nhanh và ít bị kẹt ren trong môi trường bụi bẩn công nghiệp.
• Ren mịn (Fine Thread): Bước ren nhỏ hơn (ví dụ M14x1.5). Dùng cho các ứng dụng cần tinh chỉnh chính xác cao hoặc chịu rung động mạnh để chống tự tháo.

7. Đánh giá ưu điểm và hạn chế của Bulong Inox 304 DIN933 M14x60

Đặc điểm của bulong này mang lại những lợi thế và hạn chế riêng:

Ưu điểm:

• Độ bền cơ học cao: Thân M14 to, chắc chắn, chịu được tải trọng lớn và va đập mạnh.
• Chống ăn mòn xuất sắc: Bền bỉ trong môi trường ẩm ướt, hóa chất nhẹ, dầu khí nhờ vật liệu Inox 304.
• Kích thước lý tưởng: Chiều dài 60mm là kích thước phổ biến cho nhiều loại mặt bích công nghiệp và chân đế máy.

Hạn chế:

• Yêu cầu không gian lắp đặt: Đầu lục giác 22mm cần không gian đủ rộng để đưa cờ lê lớn vào thao tác.
• Nguy cơ kẹt ren (Galling): Do đường kính lớn và lực siết cao, ma sát sinh ra lớn dễ gây cháy ren nếu không bôi trơn đúng cách khi siết nhanh.
• Giá thành: M14 tiêu tốn nhiều vật liệu hơn, nên giá cao hơn các size nhỏ.

8. Ứng dụng thực tế của Bulong Inox 304 M14x60 trong công nghiệp

Bulong M14x60 thường được dùng trong các ứng dụng công nghiệp nặng, đặc biệt là các lĩnh vực yêu cầu độ bền và chống ăn mòn:

• Ngành Đóng tàu & Hàng hải: Liên kết các cấu kiện trên boong tàu, hệ thống neo, lan can và các thiết bị chịu sự ăn mòn của hơi muối biển.

• Công nghiệp Dầu khí & Hóa chất: Lắp ráp các mặt bích đường ống dẫn dầu/khí áp lực cao, van điều khiển lớn.
• Chế tạo máy hạng nặng: Cố định chân máy nén khí, máy phát điện công nghiệp, hệ thống băng tải tải trọng lớn.
• Hệ thống xử lý nước: Lắp đặt các bơm công suất lớn, hệ thống lọc nước quy mô công nghiệp nơi có độ ẩm cao thường xuyên.

9. Giới hạn chịu nhiệt và độ bền của Bulong Inox 304

Inox 304 duy trì khả năng chống oxy hóa tốt ở nhiệt độ cao:

• Hoạt động liên tục: Lên tới 925°C.
• Hoạt động không liên tục: Lên tới 870°C.

Tuy nhiên, cần lưu ý rằng độ bền cơ học (Yield Strength) của Inox 304 sẽ giảm đi khi nhiệt độ tăng. Đối với M14 chịu tải lớn, nếu làm việc ở nhiệt độ trên 400°C, cần tính toán lại hệ số an toàn hoặc chuyển sang các vật liệu chịu nhiệt chuyên dụng như Inox 310S để đảm bảo an toàn.

10. Quy trình lắp đặt và tháo gỡ chuẩn kỹ thuật cho Bulong Inox M14

Để đảm bảo hiệu suất tối đa và an toàn cho bulong M14x60, việc lắp đặt cần chú ý:

Quy trình Lắp đặt:

• Chuẩn bị: Cờ lê hoặc đầu khẩu (tuýp) size 22mm. Bắt buộc dùng cờ lê lực (torque wrench) để đảm bảo đạt đủ mô-men xoắn chuẩn cho size lớn này (thường > 80 Nm).
• Bôi trơn: Bôi mỡ bò hoặc chất chống kẹt (anti-seize) là bắt buộc đối với size lớn M14 để tránh hiện tượng "cháy ren" (galling) do ma sát nhiệt lớn khi siết.
• Thao tác: Siết thẳng tay, dùng lực đều. Đảm bảo bulong không bị chạm đáy lỗ nếu lắp vào lỗ ren kín.

Quy trình Tháo gỡ:

• Sử dụng dụng cụ 22mm tương ứng có tay đòn dài để tạo đủ lực mô-men xoắn mở.
• Dùng dầu thấm (penetrating oil) trước 15-20 phút nếu bulong có dấu hiệu bị rỉ sét hoặc kẹt cứng để bảo vệ ren.

11. Bí quyết nhận biết Bulong Inox 304 thật và giả

Để đảm bảo chất lượng công trình, hãy kiểm tra bulong theo các bước:

• Kiểm tra ký hiệu: Đầu mũ phải có chữ A2-70 và logo nhà sản xuất dập chìm rõ nét, sâu.
• Kiểm tra từ tính: Inox 304 chuẩn thường không hút hoặc hút rất nhẹ nam châm (do gia công nguội đầu mũ M14 lớn). Nếu hút mạnh như sắt, có thể là thép thường hoặc Inox 201.
• Dùng thuốc thử: Dung dịch axit thử Inox sẽ cho màu xám/xanh với Inox 304, và màu đỏ gạch với Inox 201.

12. Cập nhật giá bán & địa chỉ mua Bulong Inox 304 DIN933 M14x60 uy tín

a. Giá bán tham khảo tại Mecsu: 10,818 đ / Cái (đã bao gồm VAT)

Lưu ý: Giá trên là giá bán lẻ tham khảo. Đối với đơn hàng số lượng lớn hoặc dự án, vui lòng liên hệ trực tiếp để nhận báo giá ưu đãi và chiết khấu tốt nhất.

b. Tại sao nên chọn mua Bulong tại Mecsu?

• Chất lượng đảm bảo: Cam kết 100% Inox 304 chuẩn, có đầy đủ CO/CQ.
• Tồn kho sẵn có: Đáp ứng nhanh chóng các size lớn như M14, M16...
• Dịch vụ chuyên nghiệp: Tư vấn kỹ thuật tận tâm, giao hàng nhanh chóng toàn quốc.

MUA THÊM NHIỀU LOẠI BULONG CHÍNH HÃNG KHÁC TẠI MECSU

13. Các câu hỏi thường gặp (FAQ) về Bulong Inox 304 M14x60

a. Bulong M14x60 dùng cờ lê bao nhiêu?

Theo tiêu chuẩn DIN 933, bulong M14 sử dụng khóa (cờ lê/tuýp) kích thước 22mm.

b. Bulong M14x60 có thể kẹp vật liệu dày bao nhiêu?

Chiều dài thân là 60mm. Nếu dùng đai ốc, bạn cần trừ đi chiều dày đai ốc M14 (khoảng 11mm), long đền phẳng (3mm), long đền vênh (3.5mm) và phần ren thừa ra (khoảng 5-8mm). Vậy độ dày kẹp tối đa an toàn là khoảng 35mm - 38mm. Nếu vặn vào lỗ ren có sẵn thì phụ thuộc vào độ sâu của lỗ.

c. Tại sao cần dùng mỡ chống kẹt cho M14?

M14 có diện tích tiếp xúc ren lớn. Khi siết, ma sát sinh nhiệt rất nhanh, dễ làm bề mặt Inox nóng chảy và dính vào nhau (galling). Mỡ bôi trơn là bắt buộc để ngăn chặn điều này.

d. Có cần long đền cho bulong M14 không?

Rất cần thiết. Với lực siết cực lớn của M14, long đền phẳng dày (DIN 125A) là bắt buộc để phân bố áp lực, tránh làm lún bề mặt chi tiết, đặc biệt là các bề mặt sơn hoặc mềm hơn thép.

14. Kênh hỗ trợ tư vấn kỹ thuật Bulong Công Nghiệp

Mọi thắc mắc về thông số kỹ thuật, lựa chọn vật liệu hay quy cách lắp đặt, quý khách hàng đừng ngần ngại liên hệ với Mecsu. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng lắng nghe và giải đáp.

Địa chỉ: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Hotline: 1800 8137
Email: [email protected]
Website: mecsu.vn

15. Góc kỹ thuật & Kinh nghiệm thực tế từ Mecsu

a. Bài học thực tế: Vấn đề "cháy ren" (Galling) ở size lớn

M14 là kích thước có nguy cơ cháy ren rất cao khi dùng Inox. Ma sát lớn sinh nhiệt nhanh. Mecsu khuyến nghị khách hàng tuyệt đối không dùng súng bắn ốc tốc độ cao để siết bulong M14 Inox khi chưa bôi trơn. Hãy siết bằng tay hoặc máy có kiểm soát tốc độ/lực để tránh làm hỏng mối ghép đắt tiền.

b. Lời khuyên chuyên gia

“Khi thiết kế lỗ chờ cho bulong M14, hãy khoan lỗ có đường kính khoảng 15mm-15.5mm (lỗ thông). Điều này giúp việc lắp đặt dễ dàng hơn và tránh ứng suất cắt không mong muốn lên thân bulong nếu các lỗ không thẳng hàng tuyệt đối, đặc biệt với bulong chịu lực lớn.”
— Kỹ sư Cơ khí, Chuyên gia Ứng dụng tại Mecsu.

c. Nguồn tham khảo

Thông tin trong bài viết được tổng hợp dựa trên các tiêu chuẩn kỹ thuật quốc tế và kinh nghiệm thực tiễn:

• DIN Standard Catalog (Tiêu chuẩn DIN 933).
• ISO 3506: Mechanical properties of corrosion-resistant stainless steel fasteners.
• Dữ liệu kỹ thuật và phản hồi từ khách hàng của Mecsu.
