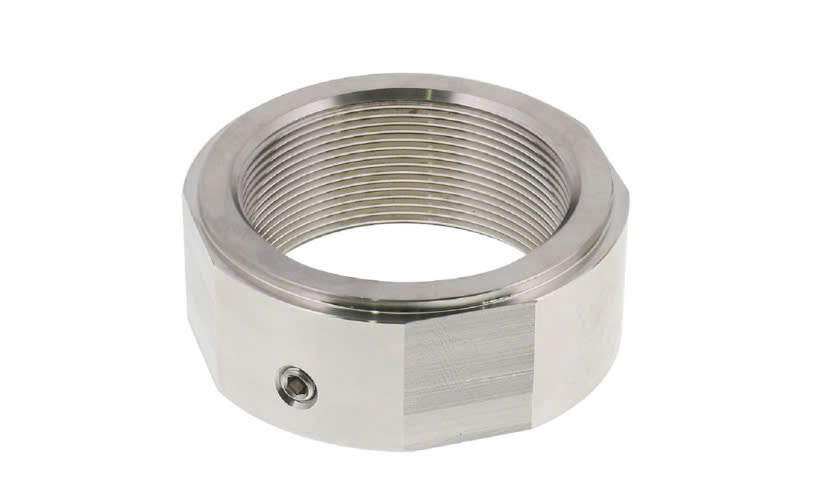

Bearing Lock Nuts là gì ?
Bearing lock nuts hay còn gọi là đai ốc khóa vòng bi, là loại đai ốc chuyên dụng được thiết kế để cố định vòng bi trên trục, ngăn chặn sự di chuyển hoặc lỏng lẻo trong quá trình vận hành. Sản phẩm này thường có cấu tạo đặc biệt với các chi tiết nhận dạng như chốt khóa, lưỡi khóa hoặc rãnh then, giúp tăng cường độ chắc chắn và an toàn khi sử dụng. Bearing lock nuts thường được chế tạo từ các vật liệu có độ bền cao như thép cacbon, thép hợp kim hoặc thép không gỉ (inox 304, 316), tùy thuộc vào yêu cầu kỹ thuật và môi trường hoạt động.
Với tính năng chống rung và khả năng chịu tải tốt, bearing lock nuts đóng vai trò quan trọng trong việc duy trì sự ổn định và kéo dài tuổi thọ của máy móc. Nhờ thiết kế ưu việt và độ tin cậy, bearing lock nuts trở thành giải pháp không thể thiếu để đảm bảo hiệu suất và an toàn cho các thiết bị cơ khí.
Cấu Tạo Của Bearing Lock Nuts
Bearing lock nuts là một hệ thống kết hợp giữa các thành phần chính nhằm cố định vòng bi trên trục một cách chắc chắn. Cấu tạo chi tiết bao gồm các bộ phận sau:
- Vòng bi (Bearing): Là bộ phận trung tâm, thường có dạng hình tròn với vòng trong và vòng ngoài, chứa các viên bi hoặc con lăn bên trong.
- Đai ốc khóa (Lock Nut): Một đai ốc hình trụ có ren trong, được vặn chặt trên trục để giữ vòng bi tại vị trí cố định.
- Chốt hoặc chìa khóa (Locking Mechanism): Cơ cấu khóa tích hợp trên đai ốc, có thể là chốt kim loại, chìa khóa (tab washer), hoặc bộ chèn nylon, tùy thuộc vào thiết kế cụ thể.

Công dụng của bộ phận đó là gì?
- Vòng bi (Bearing): Chức năng chính là hỗ trợ trục quay một cách mượt mà, đồng thời giảm ma sát giữa các bộ phận chuyển động trong máy móc, giúp tăng hiệu suất và giảm hao mòn.
- Đai ốc khóa (Lock Nut): Có vai trò cố định và giữ vòng bi ở vị trí mong muốn trên trục, ngăn không cho vòng bi bị xê dịch hoặc lỏng ra trong quá trình hoạt động, đặc biệt khi chịu rung động hoặc tải trọng lớn.
- Chốt hoặc chìa khóa (Locking Mechanism): Được thiết kế để ngăn đai ốc quay tự do, đảm bảo sự ổn định của toàn bộ hệ thống. Tùy loại, chốt có thể khóa chặt bằng cách gài vào rãnh trên trục, chìa khóa giữ đai ốc bằng cách uốn cong, hoặc bộ chèn nylon tạo ma sát bổ sung.
Các tiêu chuẩn kỹ thuật của sản phẩm Bearing Lock Nuts Mecsu đang bán
Tiêu chuẩn đó là gì?
Bearing Lock Nuts của Mecsu được sản xuất theo các tiêu chuẩn kỹ thuật quốc tế nhằm đảm bảo chất lượng, độ bền, và khả năng tương thích với nhiều ứng dụng khác nhau. Các tiêu chuẩn phổ biến áp dụng cho Bearing Lock Nuts bao gồm DIN 981, ISO 2982, và ANSI B18.2.2, tùy thuộc vào thiết kế và mục đích sử dụng.

Xem thêm chi tiết về tiêu chuẩn DIN 981 trên Wikipedia.
=> Theo thông tin từ trang web của Mecsu các Bearing Lock Nuts tại đây thường tuân theo DIN 981 và ISO 2982, với kích thước đa dạng (ví dụ: M12, M20, M50, v.v.) và được làm từ thép SS400, thép không gỉ (inox 304), hoặc thép hợp kim. Sản phẩm phù hợp cho các ứng dụng thực tế như công nghiệp ô tô, công nghiệp điện, và sản xuất chế tạo.
Vật liệu của Bearing Lock Nuts
Vật liệu
Đặc điểm
Hình ảnh minh họa

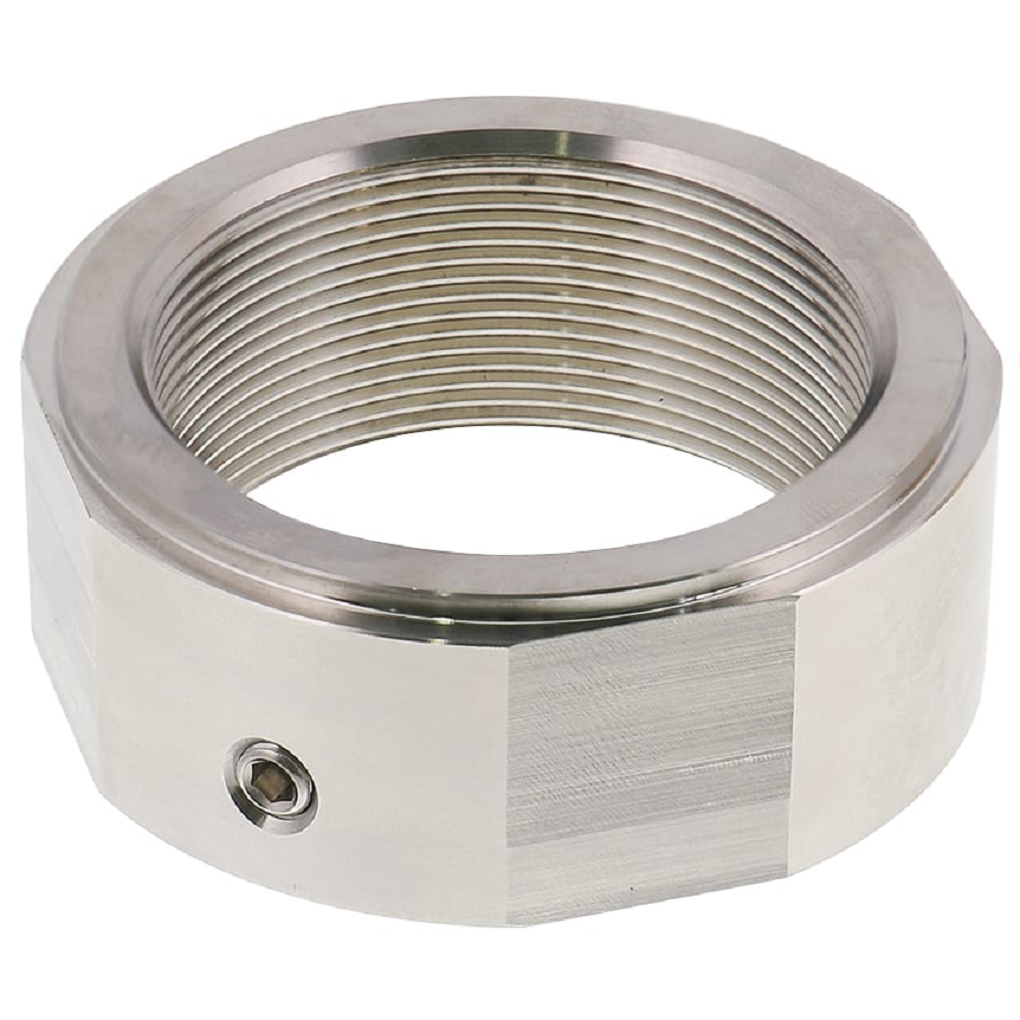

Thép SS400
Có tính chất cơ học tốt, độ bền vừa phải, và khả năng chống mài mòn ổn định. Đây là loại vật liệu phổ biến, chi phí thấp, phù hợp cho các ứng dụng thông thường như máy móc sản xuất, thiết bị cơ khí không yêu cầu chống gỉ cao

Thép không gỉ (inox 304, 316
Có khả năng chống ăn mòn vượt trội, đặc biệt inox 316 chịu được môi trường muối và hóa chất. Vật liệu này có độ bền cao, bề mặt sáng bóng, và thường được sử dụng trong công nghiệp hàng hải, hóa chất, hoặc thiết bị ngoài trời.

Thép hợp kim
Thép hợp kim: Được tăng cường độ cứng và khả năng chịu lực nhờ các hợp kim như crom, molypden. Loại này phù hợp cho các ứng dụng nặng như máy móc khai thác, hệ thống truyền động tốc độ cao.

=> Bearing Lock Nuts tại Mecsu thường có các lớp xử lý bề mặt sau:
Mạ đen như trong thông số kỹ thuật, mạ đen giúp bảo vệ bề mặt thép khỏi gỉ sét, tăng độ bền và tính thẩm mỹ. Lớp mạ đen phù hợp cho môi trường khô ráo hoặc ít tiếp xúc với nước.
Bảng Thông Số Kích Thước Lựa Chọn Bearing Lock Nuts
Sản phẩm
Size
Chiều dài/Đường kính (Khóa)
Bước ren
Vật liệu
Bearing Lock Nuts-Square - Fine BNRC20
M20
30 mm
1 mm
Thép S45C
Bearing Lock Nuts-Square - Fine BNRC25
M25
35 mm
1.5 mm
Thép S45C
Bearing Lock Nuts-Square - Fine BNRC30
M30
40 mm
1.5 mm
Thép S45C
Bearing Lock Nuts-Square - Fine BNRC35
M35
45 mm
1.5 mm
Thép S45C
Bearing Lock Nuts-Square - Fine BNRC40
M40
49 mm
1.5 mm
Thép S45C
Bearing Lock Nuts-Square - Fine BNRC50
M50
63 mm
2 mm
Thép S45C
Bearing Lock Nuts-Square - Coarse BNG3
M3
10mm
0.5mm
Thép SS400
Bearing Lock Nuts-Square - Coarse BNG4
M4
10mm
0.7mm
Thép SS400
Bearing Lock Nuts-Square - Coarse BNG5
M5
11mm
0.8mm
Thép SS400
Bearing Lock Nuts-Square - Coarse BNG6
M6
12mm
1mm
Thép SS400
Bearing Lock Nuts-Square - Coarse BNG8
M8
14mm
1.25mm
Thép SS400
Bearing Lock Nuts-Square - Coarse BNG10
M10
17mm
1.5mm
Thép SS400
Bearing Lock Nuts-Square - Coarse BNG12
M12
19mm
1.75mm
Thép SS400
Bearing Lock Nuts-Square - Coarse BNG16
M16
22mm
2mm
Thép SS400
Bearing Lock Nuts-Square - Coarse BNGS3
M3
10mm
0.5mm
Inox 304
Bearing Lock Nuts-Square - Coarse BNGS4
M4
10mm
0.7mm
Inox 304
Bearing Lock Nuts-Square - Coarse BNGS5
M5
11mm
0.8mm
Inox 304
Bearing Lock Nuts-Square - Coarse BNGS6
M6
12mm
1mm
Inox 304
Bearing Lock Nuts-Square - Coarse BNGS8
M8
16mm
1.25mm
Inox 304
Bearing Lock Nuts-Square - Coarse BNGS10
M10
17mm
1.5
Inox 304
Ưu Và Nhược Điểm Của Bearing Lock Nuts
Ưu điểm
Nhược điểm
Đảm bảo độ ổn định và độ tin cậy của các bộ phận trong thiết bị cơ khí.
Có thể bị lỏng nếu không được lắp đặt đúng cách.
Thiết kế với các rãnh hoặc lỗ để đặt chốt hoặc chìa khóa siết chặt, tăng độ bám.
Đòi hỏi kỹ thuật lắp đặt chính xác để đảm bảo hiệu quả.
Chất liệu có độ bền cao và khả năng chống ăn mòn tốt.
Chi phí có thể cao hơn so với các loại đai ốc thông thường.
Được trang bị các thiết bị khóa như khóa máy giặt, chèn nylon hoặc ghim để ngăn không cho đai ốc quay tự do.
Có thể cần bảo dưỡng định kỳ để đảm bảo hiệu suất.
Đa dạng về loại và thiết kế, phù hợp với nhiều ứng dụng khác nhau.
Xem thêm các loại về sản phẩm bearing lock nuts https://mecsu.vn/san-pham/bearing-lock-nuts.GzPq
Ứng Dụng Của Bearing Lock Nuts Trong Thực Tế
Công nghiệp ô tô: Được sử dụng để cố định các ổ trục trên trục giúp tránh xê dịch và giảm ma sát trong các bộ phận quay của xe.
Công nghiệp điện: Sử dụng trong các máy móc và thiết bị điện để đảm bảo độ ổn định và hiệu suất hoạt động. Ngoài ra sử dụng trong các thiết bị khai thác để chịu được trọng tải lớn và hoạt động ổn định

Công nghiệp sản xuất và chế tạo: Được sử dụng trong các máy móc sản xuất để đảm bảo độ ổn định và hiệu suất của các bộ phận quay.

Cách Lắp Đặt Bearing Lock Nuts
Bước 1 Cần có cờ lê chuyên dụng (thường là cờ lê móc hoặc cờ lê mũi nhọn), búa gõ nhẹ (nếu cần), và găng tay bảo hộ.
Kiểm tra đai ốc khóa (lock nut) và vòng bi xem có bị hư hỏng, mòn, hoặc biến dạng không. Ren của đai ốc và trục phải sạch, không có bụi bẩn hay mạt kim loại.- Đặt vòng bi lên trục theo đúng vị trí thiết kế. Có thể cần làm nóng vòng bi (dùng máy gia nhiệt vòng bi) hoặc dùng lực ép nhẹ nhàng để vòng bi vào đúng chỗ mà không gây hư hại.
Bước 2 Lắp vòng bi vào trục:Bước 3 Vặn đai ốc khóa:
- Xoay đai ốc khóa bằng tay theo chiều ren (thường là chiều kim đồng hồ) để đưa nó vào tiếp xúc với vòng bi.
- Khi đai ốc chạm vòng bi, dùng cờ lê chuyên dụng để siết chặt. Lực siết phải vừa đủ để cố định vòng bi, không quá mạnh gây biến dạng vòng bi hoặc trục.
Bước 4 Khóa đai ốc:
- Tùy loại đai ốc khóa, có các cách cố định khác nhau:
- Loại có rãnh và chốt chẻ (split pin): Sau khi siết, căn chỉnh rãnh trên đai ốc với lỗ trên trục, rồi lắp chốt chẻ để khóa.
- Loại có vòng đệm khóa (lock washer): Đảm bảo răng của vòng đệm khớp với rãnh trên đai ốc, sau đó bẻ một răng vào khe để cố định.
- Loại tự khóa (nylon insert): Chỉ cần siết đúng mô-men xoắn, lớp nylon bên trong sẽ tự giữ đai ốc.
Lưu ý quan trọng:
- Luôn tham khảo hướng dẫn từ nhà sản xuất của vòng bi và đai ốc để biết mô-men siết (torque) chính xác.
- Tránh siết quá chặt vì có thể làm hỏng vòng bi hoặc ren trục.
- Nếu làm trong môi trường công nghiệp, tuân thủ quy định an toàn lao động.
