Xi Lanh Dẫn Hướng Là Gì? Phân Loại Và Cấu Tạo Của Xi Lanh Dẫn Hướng.
Xi Lanh Dẫn Hướng Là Gì?
Xilanh dẫn hướng hay tiếng anh gọi là Guide Cylinders là thiết bị cơ khí được sử dụng để tạo ra chuyển động tịnh tiến trong các hệ thống dây chuyền tự động hóa. Khác với xi lanh thông thường, xi lanh dẫn hướng thường sẽ có từ 2 - 3 trục. Ưu điểm của xi lanh dẫn hướng là tạo ra các chuyển động tịnh tiến có độ chính xác và cứng vững (chống xoay, võng trục piston) tốt hơn so với các loại xi lanh chỉ có một trục piston. Nhờ những ưu điểm trên, Xi lanh dẫn hướng thường được ứng dụng trong các hệ thống tự động hóa yêu cầu cao về độ chính xác như dây chuyền lắp ráp linh kiện sản phẩm, dây chuyền sản xuất dược phẩm, thực phẩm ....
Phân Loại Và Cấu Tạo Của Xi Lanh Dẫn Hướng
Xilanh dẫn hướng về cơ bản được phân ra hai loại chính đó là Xilanh dẫn hướng hai trục (dual rod cylinder) và Xilanh dẫn hướng ba trục (tri rod cylinder).
Xilanh dẫn hướng hai trục (dual rod cylinder), Xilanh dẫn hướng đôi
Xi lanh dẫn hướng hai trục hay còn gọi là xilanh đôi, nó có cấu tạo gồm hai cụm piston, trục piston và nòng xilanh ghép lại chung vào một thân. Nhờ cấu tạo trên, xilanh dẫn hướng hai trục có khả năng tạo ra chuyển động tuyến tính có độ chính xác cao và khả năng chịu lực (chống võng trục piston khi đi hết hành trình), chịu vặn xoắn (lực moment xoay quanh trục piston) tốt hơn so với xi lanh đơn trục.
Dưới đây là bản vẽ cấu tạo của xilanh đôi loại TN của thương hiệu Airtac (Đài Loan)
Xilanh dẫn hướng ba trục (Tri rod cylinder)

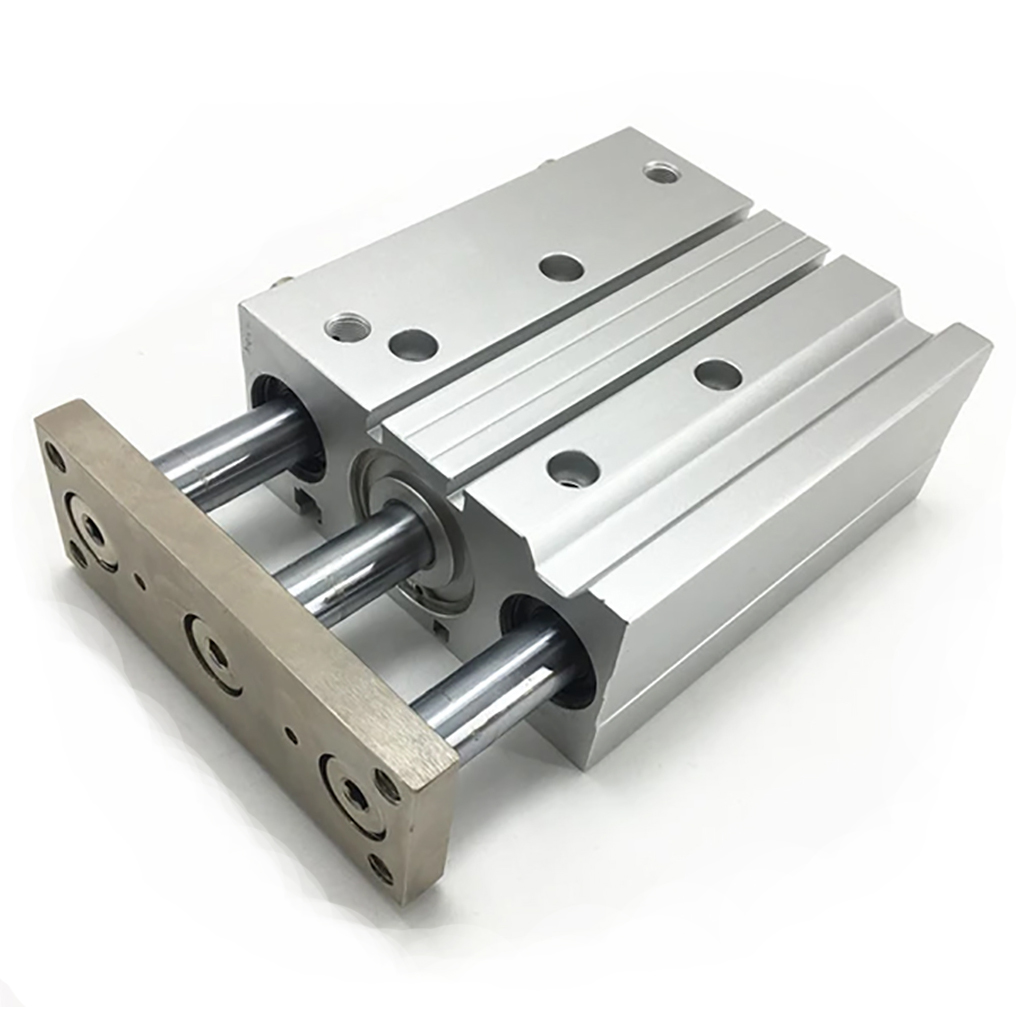

Xilanh dẫn hướng ba trục hay còn gọi là tri-rod cylinder, là một dạng nâng cấp của xi lanh dẫn hướng đôi. Giống như tên gọi của nó, Xilanh đẫn hướng ba trục có cấu tạo gồm thân xi lanh, đầu piston, ổ trượt và ba ty trục, trong đó hai trục ở hai bên làm nhiệm vụ chính là dẫn hướng, trục ở giữa là trục piston có nhiệm vụ truyền tải lực của áp suất khí nén thành chuyển động tịnh tiến. Nhờ cấu tạo đặt biệt này, xilanh dẫn hướng ba trục có khả năng chống moment xoắn và chống võng trục tốt hơn xilanh đôi và xi lanh đơn trục. Bộ phận dẫn hướng ở xi lanh ba trục sẽ có hai loại chính đó là bạc trượt bằng đồng thau và bạc trượt bằng bi lăn thép (ổ trượt bi). Bạc trượt bằng đồng sẽ thích hợp cho các ứng dụng có lực tác dụng vuông gốc trục dẫn hướng, Bạc trượt bi lăn thích hợp cho các ứng dụng có lực tác dụng dọc trục và yêu cầu độ chính xác cao. Nhờ cấu tạo của xi lanh dẫn hướng ba trục, nó thích hợp cho các ứng dụng trong dây chuyền tự động hóa công nghệ cao như dây chuyền lắp ráp vi mạch, đồ điện tử, thực phẩm, đồ uống...
Những dòng xilanh dẫn hướng phổ biến
- Xi lanh khí nén dẫn hướng đôi Airtac TN, TR
- Xi lanh khí nén dẫn hướng ba trục Airtac TCM, TCL
