Vít Trí Đuôi Bằng Thép Đen 10.9 DIN913 M3x6

Thông tin CHUYÊN SÂU về Vít Trí Đuôi Bằng Thép Đen 10.9 DIN913 M3x6

1. Vít Trí Đuôi Bằng M3x6 DIN913 Là Gì? – Giải Thích Chuyên Sâu

Vít trí lục giác chìm (tên tiếng Anh: Set Screw / Grub Screw) M3x6 chuẩn DIN 913 cấp bền 10.9 là linh kiện hãm lực siêu nhỏ nhưng đóng vai trò cực kỳ quan trọng trong việc truyền động. Khác với bulong thông thường dùng để kẹp hai tấm vật liệu, vít trí dùng để cố định một chi tiết (như bánh răng, puly) vào một trục quay.

• Đuôi bằng (Flat Point) - DIN 913: Thiết kế mặt tiếp xúc ở đuôi vít bằng phẳng. Khi siết vào trục, nó tạo ra ma sát lớn để giữ chặt mà không làm cày xước hay tổn hại nghiêm trọng bề mặt trục như các loại đuôi nhọn.
• M3x6: Đường kính ren ngoài siêu nhỏ chỉ 3mm, chiều dài toàn bộ thân vít là 6mm.
• Thép Đen 10.9: Làm từ thép hợp kim (Alloy Steel) cường độ cao, được xử lý nhiệt và nhuộm đen (Black Oxide), giúp lỗ lục giác chìm không bị tuôn (trượt) khi dùng lực siết.

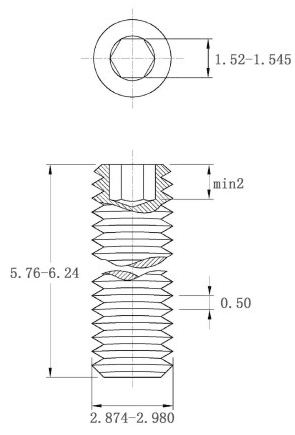

2. Thông Số Kỹ Thuật Chi Tiết Vít Trí M3x6 Thép 10.9

Với kích thước nhỏ như M3, việc nắm rõ kích thước lỗ lục giác để chọn đúng cây chìa vặn là điều bắt buộc đối với người thợ lắp ráp.

3. Cấu Tạo Chi Tiết: Thiết Kế Không Đầu (Headless) & Lục Giác Chìm

Vít trí được thiết kế đặc biệt không có phần mũ nhô lên (Headless). Toàn bộ chiều dài 6mm của nó đều được tiện ren.
Đặc điểm này mang lại ưu thế tuyệt đối: Vít có thể vặn chìm hoàn toàn vào bên trong chi tiết máy (ví dụ lặn sâu vào trong lỗ ren của bánh răng). Điều này giúp các bộ phận quay (như puly, khớp nối) hoạt động trơn tru mà không có phần mũ ốc nào nhô ra vướng víu, đảm bảo an toàn và tính khí động học cho máy móc ở tốc độ cao.

4. Phân Tích Chuyên Sâu: Ưu Điểm Của Đuôi Bằng (Flat Point) DIN 913

Tại sao lại chọn vít trí đuôi bằng thay vì đuôi lõm (DIN 916) phổ biến?

• Bảo vệ trục máy: Đuôi bằng tạo ra một bề mặt tiếp xúc phẳng tì lên trục. Nó ép chặt để tạo ma sát mà KHÔNG đâm thủng hoặc làm biến dạng bề mặt trục. Điều này cực kỳ lý tưởng cho những trục cần thường xuyên tháo lắp, căn chỉnh lại vị trí bánh răng.
• Tác dụng với mặt vát: DIN 913 hoạt động hiệu quả nhất khi trục quay được gia công phay một mặt vát phẳng (D-shaft). Vít trí đuôi bằng sẽ tì hoàn hảo lên mặt vát này, tạo thành khóa cơ khí chống xoay tuyệt đối.

5. Ưu và Nhược Điểm của Vít Trí Thép Đen 10.9

Vít M3 rất nhỏ, nên chất liệu quyết định 90% tuổi thọ của sản phẩm.

Ưu điểm vượt trội:

• Chống tuôn lỗ lục giác: Cấp bền 10.9 là thép hợp kim cực cứng. Bạn có thể siết chặt bằng lục giác 1.5mm mà ít sợ bị lờn/toét lỗ (hiện tượng rất hay gặp ở vít trí inox 304 mềm hơn).
• Giữ ren tốt: Ren thép 10.9 chịu lực cắt ngang và lực rung động rất tốt, không bị dãn ren khi máy hoạt động với cường độ cao.
• Kích thước chính xác: Lớp mạ đen (Black Oxide) siêu mỏng không làm thay đổi dung sai bước ren, giúp vít vặn vào êm ái.

Nhược điểm cần lưu ý:

• Dễ bị rỉ sét: Lớp nhuộm đen chỉ có tác dụng chống oxy hóa nhẹ trong môi trường có dầu mỡ. Nếu tiếp xúc với nước, hóa chất hoặc mồ hôi tay lâu ngày, vít sẽ bị rỉ sét đỏ. Không dùng ngoài trời hay môi trường ẩm ướt.
• Cần dụng cụ chuẩn: Phải dùng cây lục giác 1.5mm cực chuẩn và xịn. Nếu dùng lục giác kém chất lượng bị hao mòn, nó sẽ làm hỏng lỗ của con vít 10.9 này.

6. Ứng Dụng Thực Tế Của Vít Trí M3x6 Trong Cơ Khí Nhỏ

Size M3x6 là kích thước "tiêu chuẩn vàng" cho các thiết bị cơ điện tử, tự động hóa cỡ nhỏ gọn:

• Máy in 3D & CNC mini: Hãm cố định Puly răng (Timing Pulley) GT2, khớp nối trục mềm (Flexible Coupling) vào trục động cơ bước (Stepper Motor NEMA 17 trục 5mm).
• Robot & Đồ chơi mô hình (RC): Khóa các bánh răng nhông truyền động, bánh xe vào trục motor kim loại trong xe điều khiển từ xa, flycam.
• Thiết bị quang học/Cơ khí chính xác: Chốt giữ các núm vặn điều chỉnh, ống kính, trục quay nhỏ cần sự căn chỉnh tinh tế, lặp lại nhiều lần.
• Tay nắm cửa, phụ kiện nhà tắm: Cố định tay nắm kim loại vào thanh trục hình vuông bên trong cánh cửa.

7. Hướng Dẫn Lắp Đặt & Mẹo Chống Tuôn Răng Lục Giác

Với vít cỡ cực nhỏ, kỹ năng lắp đặt quyết định độ bền của mối ghép.

• Sử dụng đúng dụng cụ: BẮT BUỘC dùng chìa lục giác (Allen key) cỡ 1.5mm thép S2 hoặc CR-V chất lượng cao. Đút chìa ngập sâu sát đáy lỗ vít trước khi vặn.
• Lực siết: Lực siết tối đa cho M3 10.9 chỉ khoảng 1.2 - 1.5 N.m. Siết vừa cứng tay, tuyệt đối không dùng ống tuýp nối dài để ép lực.
• Sử dụng Keo khóa ren (Threadlocker): Vì máy in 3D hay động cơ rung rất mạnh, vít trí hay bị nới lỏng. Hãy nhỏ 1 giọt keo khóa ren (loại tháo được như Loctite 242/243 màu xanh) vào ren vít trước khi vặn. Đây là "bí quyết" của thợ chuyên nghiệp.

8. So Sánh Vít Trí DIN 913 (Đuôi Bằng) và DIN 916 (Đuôi Lõm)

9. Cách Phân Biệt Vít Trí 10.9 Chất Lượng – Lời Khuyên Từ Chuyên Gia Mecsu

Vít trí M3 tuy rẻ nhưng nếu dùng hàng dỏm, bạn sẽ phải tốn hàng giờ đồng hồ để phá puly lấy con vít bị toét đầu ra.

a. Dấu hiệu vít trí đạt chuẩn 10.9:

• Màu đen nhám đồng đều, ren sắc nét, không có dính ba-via kim loại ở rãnh ren.
• Lỗ lục giác chìm được dập sâu, góc cạnh lục giác vuông vức. Khi cắm chìa 1.5mm xịn vào có độ khít cao, không bị rơ lắc.
• Vì vít quá nhỏ (M3) nên không thể dập nổi số 10.9 trên đầu vít, khách hàng nên mua từ bao bì nguyên nhãn mác của nhà sản xuất uy tín (như YFS, KPF).

b. Dấu hiệu vít trí kém chất lượng, dễ lờn lỗ:

• Thép mềm (chỉ tương đương 4.6), vặn hơi cứng tay là lỗ lục giác biến thành hình tròn, chìa vặn xoay tít bên trong.
• Phần đuôi bằng gia công cẩu thả, bị nghiêng lệch, diện tích tiếp xúc không đều làm giảm lực hãm.

10. Giá Bán & Gợi Ý Mua Phụ Kiện Cơ Khí Nhỏ Tại TP.HCM

a. Giá bán tham khảo Vít Trí M3x6 Thép 10.9:

Sản phẩm thường được đóng gói theo túi nhỏ 100 cái hoặc hộp lớn 1000 cái.
Giá tham khảo: Chỉ từ 300đ - 800đ / cái (Tùy số lượng mua lẻ hay sỉ).

b. Gợi ý mua hàng uy tín:

Tại Mecsu, chúng tôi phân phối vít trí thép 10.9 hãng YFS (Đài Loan) - thương hiệu hàng đầu về ốc lục giác chìm cấp bền cao, đảm bảo chất lượng tuyệt đối cho xưởng gia công chế tạo máy.

XEM & ĐẶT MUA VÍT TRÍ M3 CHÍNH HÃNG

11. FAQ về Vít Trí Lục Giác Chìm M3

a. Lỗ lục giác M3 của tôi bị tuôn (lờn) tròn rồi, làm sao lấy ra?

Đây là sự cố đau đầu nhất. Bạn có thể thử các cách sau:
- Dùng một cây cờ lê Torx (hoa thị) có kích thước lớn hơn lỗ lục giác một chút, đóng chặt vào lỗ và vặn ra.
- Dùng keo siêu dính (cẩn thận không làm dính ren) nhỏ vào lỗ, cắm lục giác vào chờ khô rồi vặn.
- Cách cuối: Dùng mũi khoan hợp kim siêu nhỏ khoan phá hỏng con vít.

b. Tôi lắp Puly bị lỏng hoài, có nên đổi sang vít Inox không?

Không. Inox 304 mềm hơn thép 10.9 rất nhiều. Đổi sang Inox bạn siết mạnh sẽ toét lỗ vít ngay. Giải pháp là vẫn dùng vít thép 10.9, kết hợp châm keo khóa ren và tạo một mặt vát phẳng trên trục động cơ để vít có điểm tì (DIN 913).

12. Liên Hệ và Hỗ Trợ Tư Vấn Kỹ Thuật Cơ Khí Chính Xác

Cần tìm linh kiện cho máy in 3D, máy CNC mini hoặc vật tư dự án lắp ráp tự động hóa? Đội ngũ Mecsu luôn ở đây để giúp bạn chọn đúng kích cỡ, đúng vật liệu.

Địa chỉ: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Đường dây nóng: 1800 8137

Email: sales@mecsu.vn

Trang web: mecsu.vn

13. Thông Tin Bổ Sung & Kinh Nghiệm Khắc Phục Máy Rung Từ Mecsu

a. Kỹ thuật siết 2 vít trí vuông góc

Khi lắp puly vào trục trơn chịu lực moment xoắn cao, đừng chỉ dùng 1 con vít. Hãy khoan ta-rô 2 lỗ ren cách nhau 90 độ trên puly. Dùng 1 vít trí đuôi bằng ép thẳng vào mặt vát của trục, con vít thứ 2 (có thể dùng đuôi lõm DIN 916) ép vào phần cong của trục. Đây là nguyên tắc khóa lực phân tán giúp puly không bao giờ bị trượt.

b. Trích Dẫn Chuyên Gia

“Nhiều anh em ráp máy in 3D thường bỏ qua chất lượng của cây lục giác 1.5mm. Bạn mua con vít xịn 10.9 nhưng vặn bằng cây lục giác tặng kèm bằng sắt non thì toét lỗ là điều đương nhiên. Hãy đầu tư một bộ khóa lục giác xịn, nó cứu bạn khỏi những đêm thức trắng phải tháo tung cỗ máy chỉ vì một con vít M3 lờn răng.”
— “Chuyên viên lắp ráp Tự động hóa Mecsu”

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu
