Vít Dù Đuôi Cá là loại vít tự khoan có phần đầu dạng dù hoặc đầu thấp, kết hợp với mũi khoan ở phía trước để tạo lỗ và hình thành liên kết trong một quá trình. Thiết kế này giúp giảm công đoạn khoan mồi khi vật liệu và chiều dày nằm trong phạm vi làm việc của vít. Sản phẩm thường được dùng để liên kết tấm kim loại, phụ kiện kim loại và các chi tiết vào kết cấu thép trong gia công cơ khí, lắp đặt và sản xuất thiết bị. Các dòng vít tự khoan thực tế được phân biệt theo kiểu đầu, loại mũi, kích thước và khả năng khoan của từng mã.
Khi lựa chọn Vít Dù Đuôi Cá, cần xác định đồng thời vật liệu nền, tổng chiều dày cần xuyên, đường kính, chiều dài, kiểu mũi, kiểu dẫn động và yêu cầu của bề mặt liên kết. Không nên hiểu rằng mọi vít có cùng hình dạng “đuôi cá” đều có khả năng khoan giống nhau. Khả năng khoan và chiều dày vật liệu cho phép thay đổi theo kiểu mũi và từng model, vì vậy các thông số này cần được đối chiếu trực tiếp với catalogue hoặc datasheet trước khi mua.
1. Vít Dù Đuôi Cá là gì?

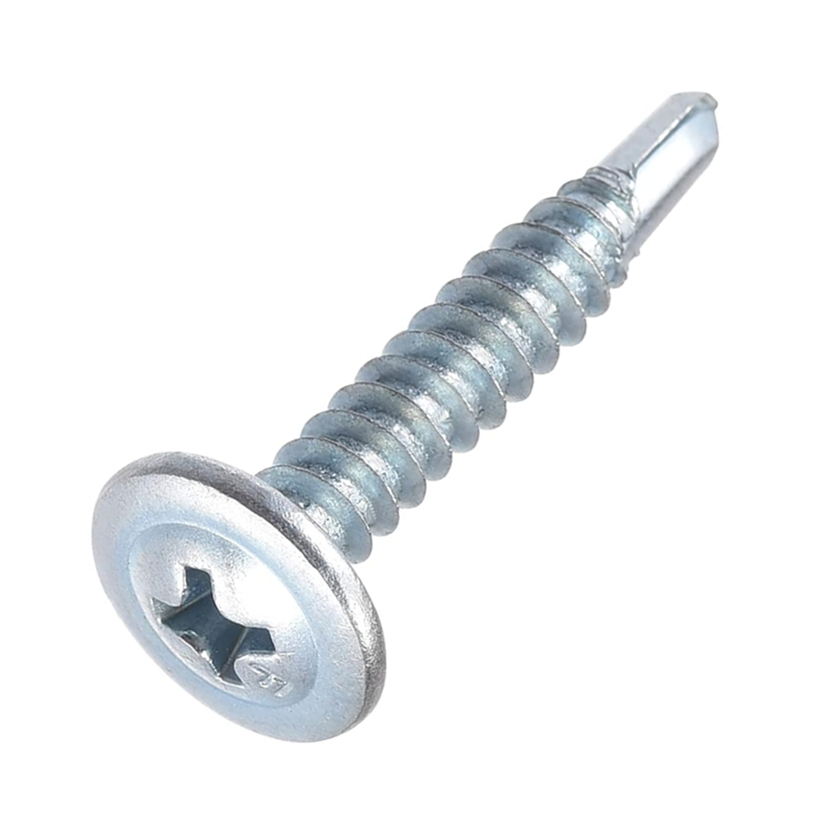

Vít dù đuôi cá là một loại vít tự khoan (self-drilling screw) có đầu vít dạng dù/wafer head và mũi khoan đặc trưng ở phần cuối thân vít.
Khác với vít thông thường cần tạo lỗ trước, phần mũi khoan của vít tự khoan có khả năng cắt xuyên vật liệu trong quá trình siết. Sau khi mũi vít tạo lỗ, phần ren tiếp tục ăn vào vật liệu để hình thành mối ghép.
Phần đầu dù có bề mặt tiếp xúc tương đối rộng, giúp phân bố lực kẹp trên vật liệu mỏng và hạn chế hiện tượng đầu vít lún quá sâu khi được sử dụng đúng điều kiện.

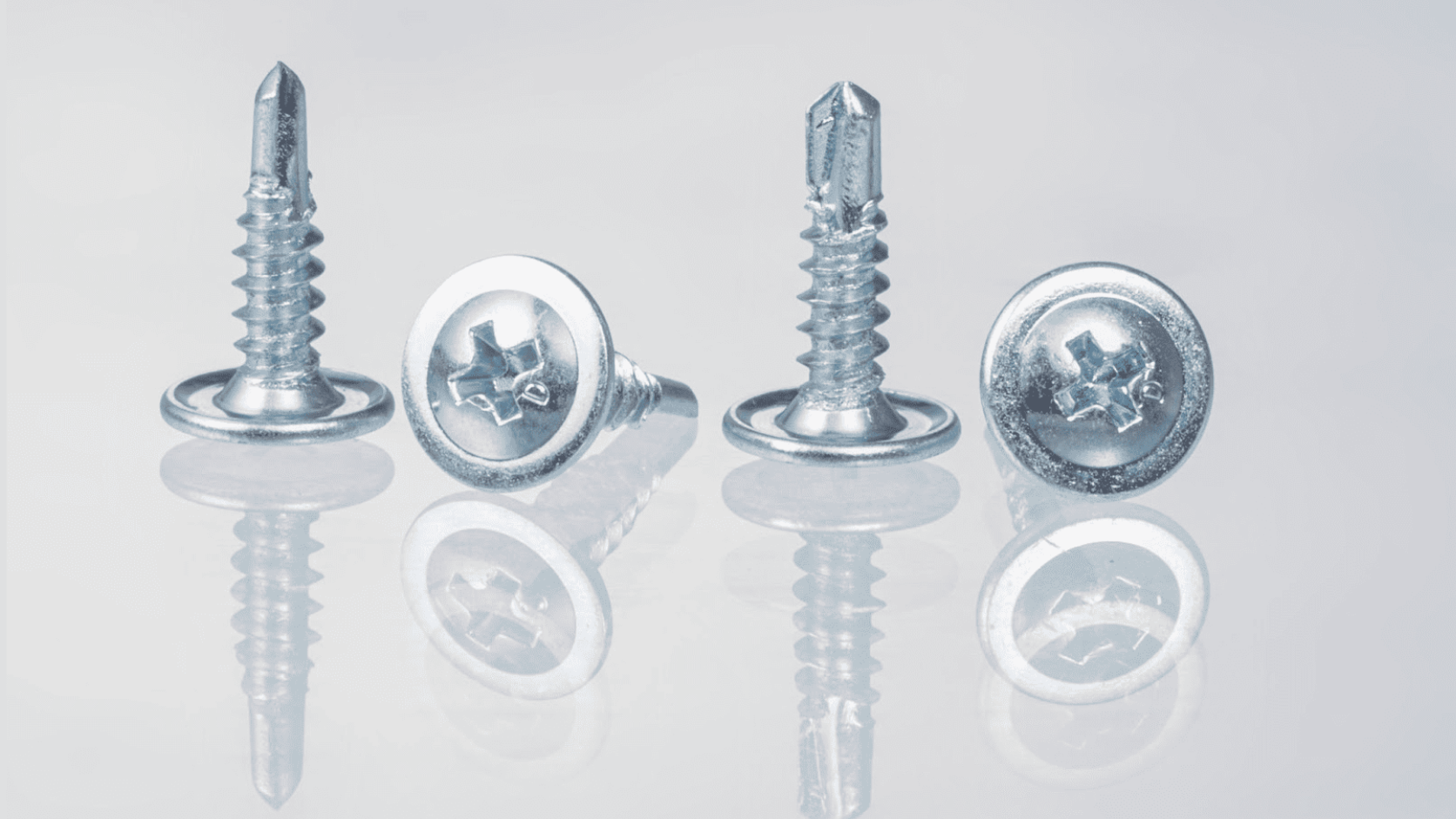

2. Các dòng Vít Dù Đuôi Cá phổ biến
Tên gọi Vít Dù Đuôi Cá mô tả hình dạng tổng thể, nhưng sản phẩm có thể khác nhau ở mũi khoan, kiểu dẫn động, kích thước và quy cách ren. Vì vậy, khi phân loại cần dựa vào đặc tính thực tế của từng mã.
2.1. Phân loại theo kiểu mũi
Mũi khoan là bộ phận quyết định khả năng tự tạo lỗ. Các nhà sản xuất có thể sử dụng nhiều kiểu mũi với khả năng khoan khác nhau.
2.2. Phân loại theo kiểu đầu và dẫn động
Vít có thể sử dụng đầu dù, pancake hoặc các dạng đầu thấp tương tự tùy dòng sản phẩm. Kiểu dẫn động cũng thay đổi theo thiết kế. Hai vít có khả năng khoan tương tự nhưng khác kiểu đầu hoặc ổ dẫn động vẫn có thể phục vụ những vị trí lắp khác nhau.
2.3. Phân loại theo kích thước và quy cách ren
Vít tự khoan có thể được cung cấp theo nhiều đường kính, chiều dài và hệ ren. Một số dòng sử dụng ren hệ inch như 10-16, 12-14 hoặc 1/4-14; trong khi các sản phẩm khác có thể được thể hiện theo kích thước hệ mét. Phải giữ nguyên quy cách của mã sản phẩm khi đối chiếu để tránh nhầm giữa các hệ ren.
2.4. Phân loại theo vật liệu và bề mặt
Các dòng Vít Dù Đuôi Cá có thể sử dụng thép đã xử lý nhiệt, inox hoặc vật liệu khác tùy thiết kế. Bề mặt có thể được mạ hoặc phủ nhằm tăng khả năng bảo vệ sản phẩm. Vật liệu và lớp phủ cụ thể phải được xác nhận theo từng model, đặc biệt khi vít được sử dụng ở nơi có nguy cơ ăn mòn.

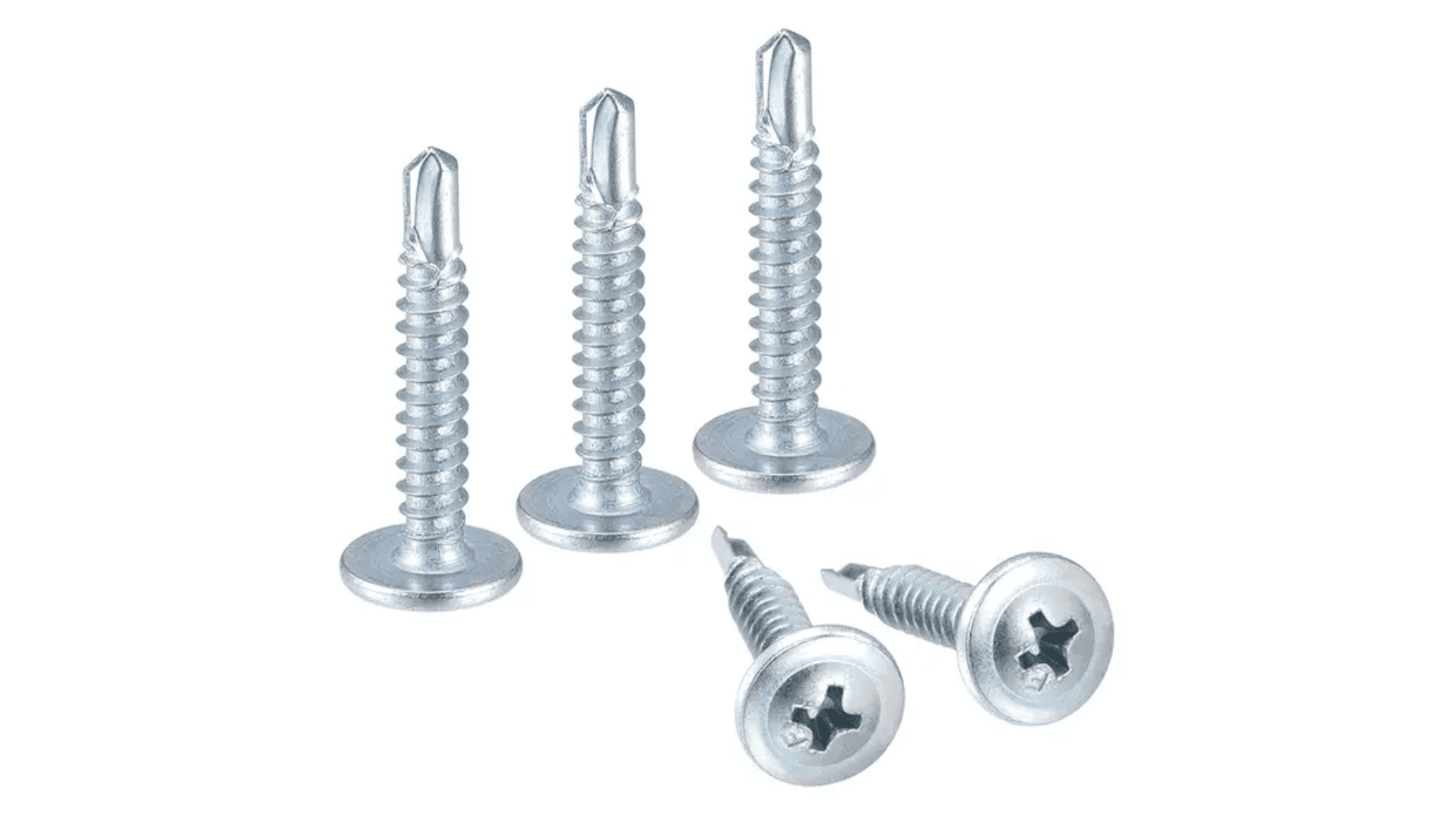

3. Cách chọn Vít Dù Đuôi Cá đúng
Đối với vít tự khoan, lựa chọn đúng phải bắt đầu từ vật liệu cần xuyên chứ không phải từ hình dạng bên ngoài của vít. Một mã phù hợp cần đồng thời đáp ứng khả năng khoan, chiều dài liên kết, kiểu đầu và điều kiện làm việc. Tài liệu kỹ thuật của ITW Buildex nêu rõ loại mũi và chiều dài ren cần được lựa chọn dựa trên chiều dày vật liệu được liên kết và vật liệu kết cấu hỗ trợ.
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước tiên cần xác định vít dùng để ghép vật liệu nào với vật liệu nào. Nếu là liên kết kim loại với kim loại, phải biết vật liệu của từng lớp, đặc biệt là lớp vật liệu mà mũi vít phải xuyên đầu tiên. Không nên sử dụng một model dành cho tấm mỏng để khoan vào kết cấu dày hơn chỉ vì kích thước vít phù hợp.
Tiếp theo là xác định tổng chiều dày vật liệu mà vít phải đi qua. Đây là một trong những tiêu chí quan trọng nhất vì mỗi loại mũi có khoảng chiều dày khoan riêng. Các tài liệu lựa chọn vít tự khoan đều công bố khả năng drill & tap capacity hoặc phạm vi vật liệu tương ứng cho từng model.
Cuối cùng cần xem xét môi trường sử dụng. Nếu vị trí lắp có độ ẩm hoặc tác nhân ăn mòn, vật liệu và lớp phủ phải được lựa chọn phù hợp. Không nên xem một lớp phủ hoặc một loại inox là giải pháp phù hợp cho mọi môi trường.
3.2. Chọn theo kích thước và thông số kỹ thuật
Đường kính và hệ ren quyết định khả năng tạo liên kết với vật liệu nền hoặc chi tiết đối ứng. Nếu sản phẩm dùng ren hệ inch, cần giữ đúng ký hiệu đường kính và số ren trên inch; nếu dùng hệ mét, phải kiểm tra đường kính danh nghĩa và bước ren theo mã.
Chiều dài phải được tính từ tổng chiều dày vật liệu cần ghép và phần chiều dài cần thiết để tạo liên kết. Không nên chọn vít chỉ dựa vào chiều dài tấm bên ngoài vì phần mũi khoan và cấu tạo đầu có thể ảnh hưởng đến chiều dài làm việc thực tế.
Đối với vít tự khoan, khả năng khoan của mũi quan trọng không kém đường kính và chiều dài. Tài liệu TEKS cho thấy cùng một nhóm vít nhưng khi thay đổi drill point, khả năng khoan và phạm vi vật liệu có thể thay đổi.
| Thông số | Vai trò | Cần đối chiếu |
| Đường kính | Xác định kích thước thân và ren | Yêu cầu của mối ghép |
| Quy cách ren | Đảm bảo khả năng tạo và ăn khớp ren | Vật liệu nền hoặc chi tiết đối ứng |
| Chiều dài | Quyết định chiều sâu liên kết | Tổng chiều dày vật liệu |
| Kiểu mũi | Quyết định phạm vi tự khoan | Loại và chiều dày vật liệu |
| Kiểu đầu | Ảnh hưởng đến vùng tựa và không gian lắp | Bề mặt chi tiết và chi tiết xung quanh |
| Kiểu dẫn động | Xác định dụng cụ lắp | Dụng cụ thi công |
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Vật liệu của vít phải được xem xét cùng vật liệu nền và môi trường. Đối với vít thép tự khoan, một số sản phẩm được xử lý nhiệt hoặc tôi cứng bề mặt để mũi đủ độ cứng thực hiện việc cắt và tạo ren. Đây là lý do vít tự khoan không thể đánh giá chỉ dựa trên đường kính và hình dạng.
Về quy cách, các dòng vít tự khoan cho kim loại có thể được tham chiếu theo DIN 7504. Tuy nhiên, cần xác định chính xác kiểu đầu và cấu hình sản phẩm trước khi đối chiếu tiêu chuẩn.
Khi DIN 7504 bị rút bỏ, các tiêu chuẩn ISO tương đương được áp dụng thay thế là
ISO 15481 (Vít tự khoan đầu tròn/dù - Pan/Wafer head self-drilling screw) và
ISO 15480 / ISO 15482.
3.4. Chọn theo thiết kế và khả năng làm việc
Kiểu mũi phải phù hợp với vật liệu cần xuyên. Nếu mũi quá nhỏ so với chiều dày hoặc độ cứng của vật liệu, vít có thể không hoàn thành quá trình khoan. Ngược lại, chọn mũi có khả năng lớn hơn không đồng nghĩa mối ghép luôn tốt hơn, vì chiều dài, ren và cấu hình đầu vẫn phải phù hợp với toàn bộ cụm.
Đầu dù phù hợp với những vị trí cần phần đầu nổi thấp trên bề mặt và tạo vùng tựa cho chi tiết. Trong khu vực có chi tiết chuyển động hoặc yêu cầu khoảng không nhỏ, cần kiểm tra đường kính và chiều cao đầu để tránh va chạm.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi chốt mã, cần xác định vật liệu và tổng chiều dày phải khoan. Sau đó đối chiếu với loại mũi và phạm vi khoan được công bố cho đúng model. Đây là bước quan trọng nhất đối với vít tự khoan vì khả năng khoan không chỉ phụ thuộc vào vật liệu của vít.
Tiếp theo kiểm tra đường kính, quy cách ren, chiều dài, kiểu đầu và dụng cụ dẫn động. Nếu vít được dùng để ghép hai lớp vật liệu, cần tính cả lớp trên và lớp nền chứ không chỉ lấy chiều dày một tấm.
Khi thay thế sản phẩm, nên đối chiếu tên sản phẩm, thương hiệu, mã/model, kích thước, vật liệu, bề mặt, loại mũi và phạm vi vật liệu. Không nên xem hai vít có cùng kích thước là tương đương nếu khác kiểu mũi hoặc cấu hình đầu.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Catalogue hoặc datasheet cần được kiểm tra khi vật liệu có chiều dày lớn, có nhiều lớp kim loại, khi hai model dùng mũi khác nhau hoặc khi ứng dụng yêu cầu giới hạn khoan cụ thể. Tài liệu cũng cần thiết khi thay thế một mã hiện hữu mà thông tin trên vít không đủ để xác định chính xác model.
Các lỗi cần tránh gồm chọn vít theo đường kính mà bỏ qua khả năng khoan, dùng chiều dài không phù hợp, nhầm quy cách ren, đặt vít lệch góc khi bắt hoặc tiếp tục ép máy khi mũi không thể xuyên vật liệu. Một lỗi khác là áp dụng thông số của một loại mũi cho model khác; tài liệu của nhà sản xuất cho thấy khả năng khoan thay đổi theo từng drill point.
Nhu cầu sử dụng → xác định vật liệu và tổng chiều dày → chọn kiểu mũi → kiểm tra đường kính, quy cách ren và chiều dài → chọn kiểu đầu và dẫn động → đối chiếu vật liệu/bề mặt → kiểm tra phạm vi khoan của đúng model → xác nhận mã sản phẩm trước khi mua.

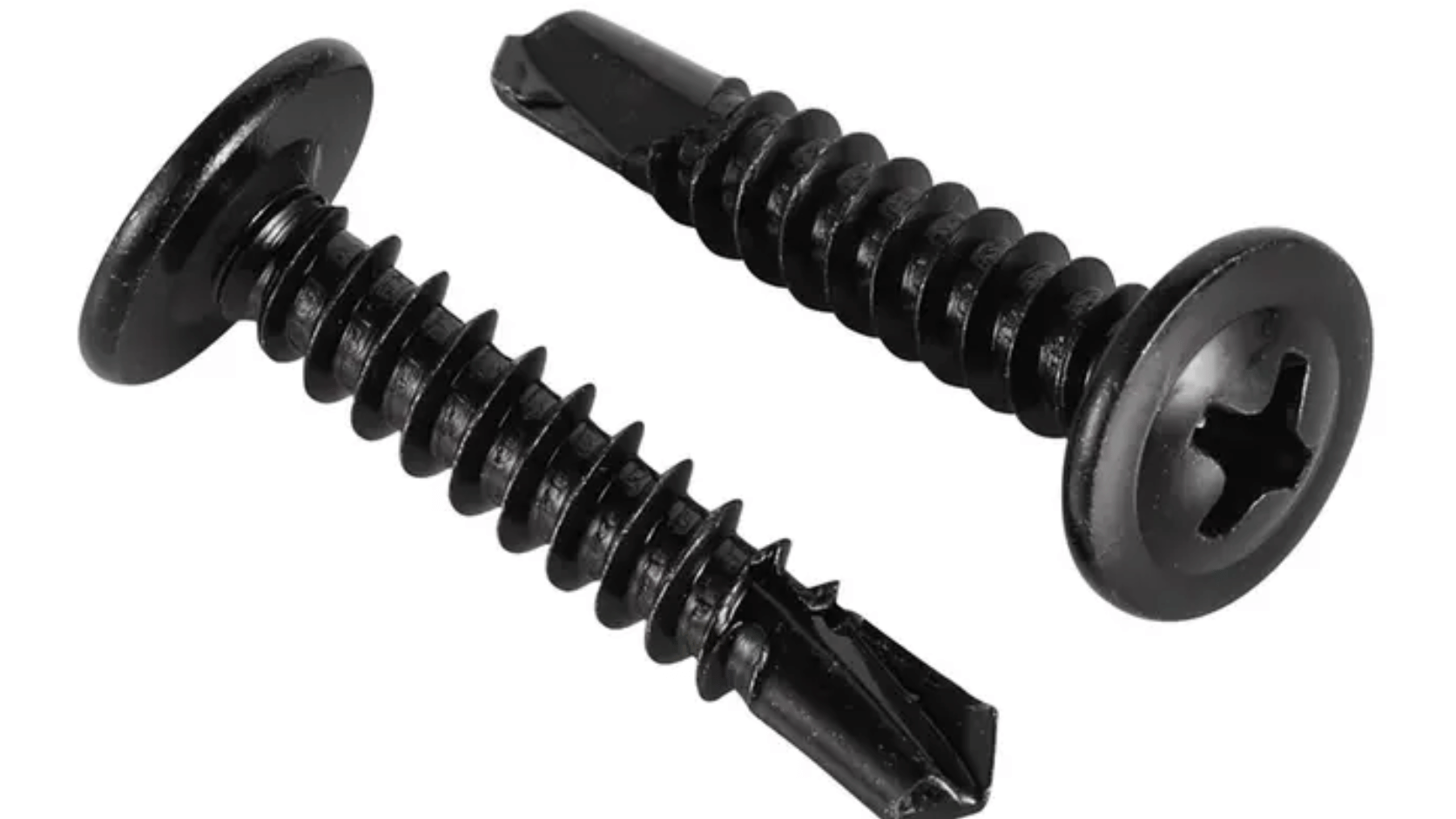

4. Hướng dẫn sử dụng & lắp đặt Vít Dù Đuôi Cá
4.1. Kiểm tra trước khi lắp & sử dụng
Kiểm tra đúng mã, kích thước, loại mũi và chiều dài. Xác nhận vật liệu và tổng chiều dày nằm trong phạm vi khoan của model.
4.2. Chuẩn bị
Căn chỉnh các lớp vật liệu cần liên kết và chuẩn bị máy bắt vít cùng dụng cụ phù hợp với đầu vít. Làm sạch bề mặt để hạn chế phoi và tạp chất ảnh hưởng đến mũi.

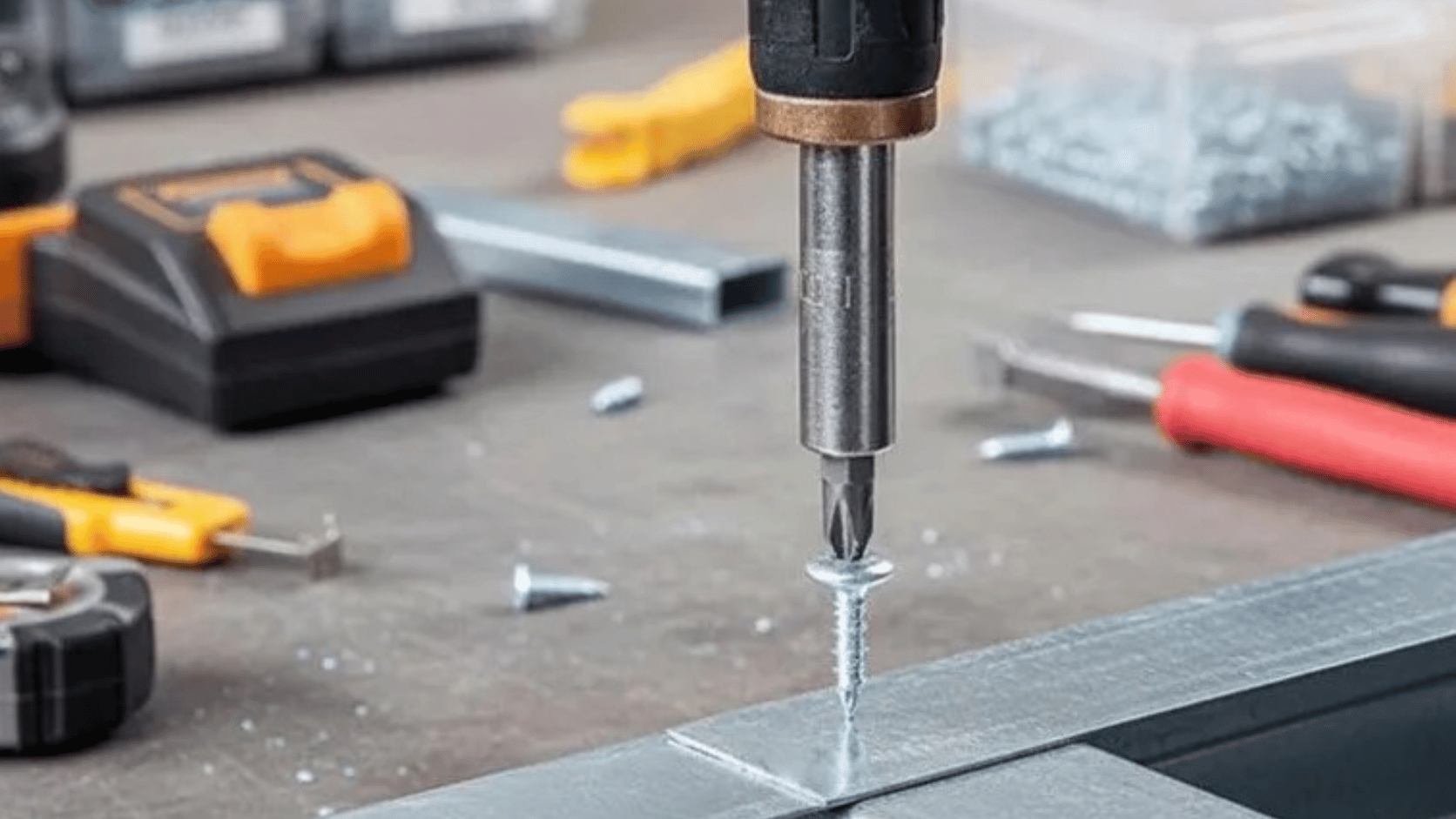

4.3. Lắp đặt & sử dụng
Đặt vít vuông góc với bề mặt và bắt đầu với lực ép ổn định để mũi tạo lỗ. Khi mũi xuyên qua vật liệu, tiếp tục giữ hướng vít để phần ren tạo liên kết. Không tăng lực hoặc tốc độ tùy ý khi vít không xuyên được vật liệu.
4.4. Kiểm tra sau khi lắp
Kiểm tra đầu vít đã tựa đúng trên bề mặt, thân vít không bị nghiêng và mối ghép đạt trạng thái ổn định. Nếu đầu vít bị trượt, mũi không xuyên hoặc ren bị phá, cần dừng thao tác và xác định nguyên nhân thay vì tiếp tục ép vít.
5. Những lỗi thường gặp khi sử dụng Vít Dù Đuôi Cá
Các lỗi phổ biến gồm chọn mũi không phù hợp với chiều dày vật liệu, dùng vít quá dài hoặc quá ngắn, bắt vít lệch góc và sử dụng dụng cụ không đúng với đầu dẫn động. Với vít tự khoan, việc ép lực quá lớn hoặc chạy sai chế độ cũng có thể làm hỏng mũi, đầu vít hoặc ren nền. Khi vít không xuyên được vật liệu, cần kiểm tra lại model và phạm vi khoan thay vì tiếp tục tăng lực.
6. Vì sao Vít Dù Đuôi Cá đôi khi vẫn cần khoan mồi trước?
Vít tự khoan được thiết kế để tự tạo lỗ, nhưng điều đó không có nghĩa mọi ứng dụng đều không cần khoan mồi. Nếu vật liệu, chiều dày hoặc cấu hình chi tiết nằm ngoài phạm vi khoan của model, khoan mồi có thể được cân nhắc theo quy trình kỹ thuật của ứng dụng. Tuy nhiên, khi đã khoan mồi, đặc tính làm việc của hệ thống không còn giống hoàn toàn một quá trình tự khoan; kích thước lỗ và phương pháp thi công phải được xác định phù hợp với thiết kế.
