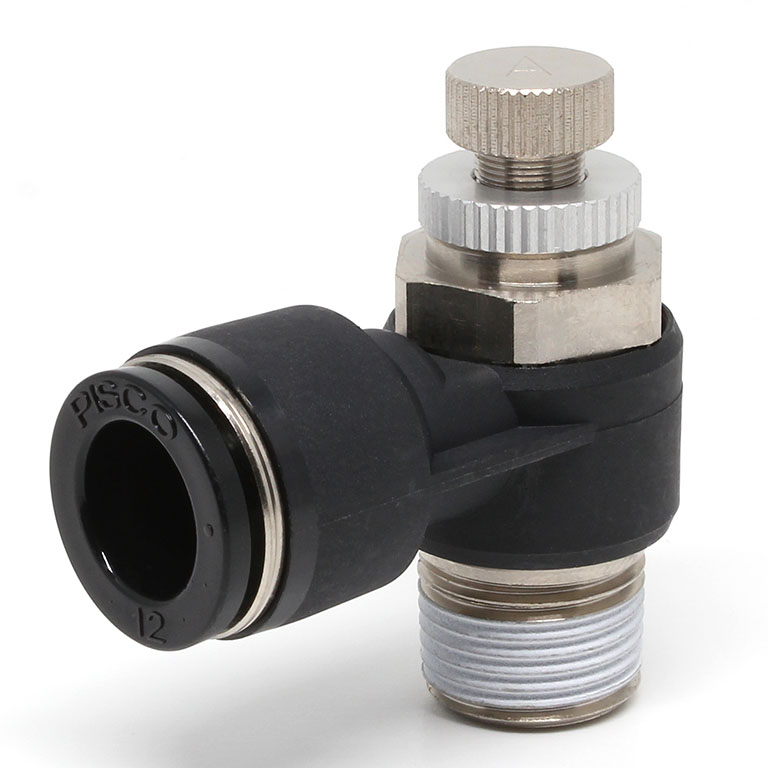

Van Tiết Lưu Khí Nén Cong 90° OD 12mm Ren Ngoài R3/8 Pisco JSC12-03A

Đánh giá Van Tiết Lưu Khí Nén Cong 90° Pisco JSC12-03A: Kiểm Soát Tốc Độ Chính Xác

Review chi tiết Van Tiết Lưu Khí Nén Cong 90° OD 12mm Ren Ngoài R3/8 Pisco JSC12-03A: Giải pháp tối ưu cho hệ thống tự động hóa công nghiệp

Mục Lục Bài Viết

1. 1. Tổng quan về dòng van tiết lưu Pisco JSC12-03A
2. 2. Hệ thống dữ liệu kỹ thuật chi tiết của sản phẩm
3. 3. Phân tích thiết kế đầu nối cong 90 độ size ống 12mm
4. 4. Giá trị cốt lõi từ thương hiệu Pisco Nhật Bản trong ngành khí nén
5. 5. Đánh giá độ bền vật liệu và khả năng chịu áp suất vận hành
6. 6. Các biến thể van tiết lưu JSC phổ biến hiện nay
7. 7. Những ưu điểm vượt trội và lưu ý khi dùng van Pisco JSC12-03A
8. 8. Ứng dụng thực tế: Giải pháp điều khiển tốc độ xi lanh và robot công nghiệp
9. 9. Đối chiếu Tiết lưu đầu ra (Meter-out) và Tiết lưu đầu vào (Meter-in)
10. 10. Quy trình lắp đặt và căn chỉnh lưu lượng khí nén chuẩn xác
11. 11. Phương pháp nhận diện linh kiện Pisco chính hãng Nhật Bản
12. 12. Thông tin báo giá Van Tiết Lưu Pisco JSC12-03A & Địa chỉ cung ứng
13. 13. Giải đáp các thắc mắc (FAQ) về dòng van JSC12-03A
14. 14. Dịch vụ hỗ trợ kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Cách tối ưu hóa hiệu suất hệ thống khí nén

1. Tổng quan về dòng van tiết lưu Pisco JSC12-03A

Sản phẩm Van Tiết Lưu Khí Nén Cong 90° Pisco JSC12-03A là linh kiện điều khiển dòng chảy cao cấp, đóng vai trò quan trọng trong việc điều chỉnh tốc độ vận hành của các thiết bị chấp hành khí nén. Với thiết kế thân cong vuông góc, sản phẩm cho phép kết nối ống khí nén 12mm với các cổng ren R3/8 một cách gọn gàng, đặc biệt hiệu quả trong các không gian hẹp. Van được thiết kế theo cơ chế điều khiển lưu lượng đầu ra (Meter-out), giúp xi lanh chuyển động ổn định và êm ái hơn.

Được chế tác từ sự kết hợp giữa nhựa PBT chịu nhiệt và đồng mạ Niken chống oxy hóa, Pisco JSC12-03A đảm bảo độ kín khít tuyệt đối và tuổi thọ vận hành dài lâu. Đây là linh kiện không thể thiếu trong các sơ đồ máy móc tự động hóa yêu cầu độ chính xác cao về thời gian và nhịp độ chuyển động.

2. Hệ thống dữ liệu kỹ thuật chi tiết của sản phẩm

Mecsu Pro cung cấp bảng dữ liệu kỹ thuật chính xác cho mã sản phẩm PIS-JSC12-03A, hỗ trợ kỹ sư trong khâu tính toán hệ thống:

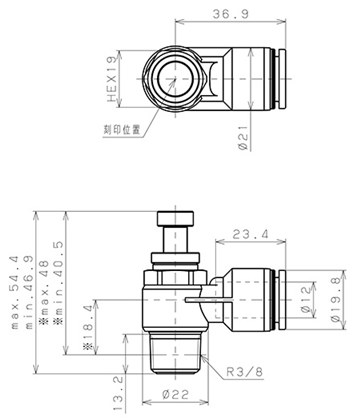

3. Phân tích thiết kế đầu nối cong 90 độ size ống 12mm

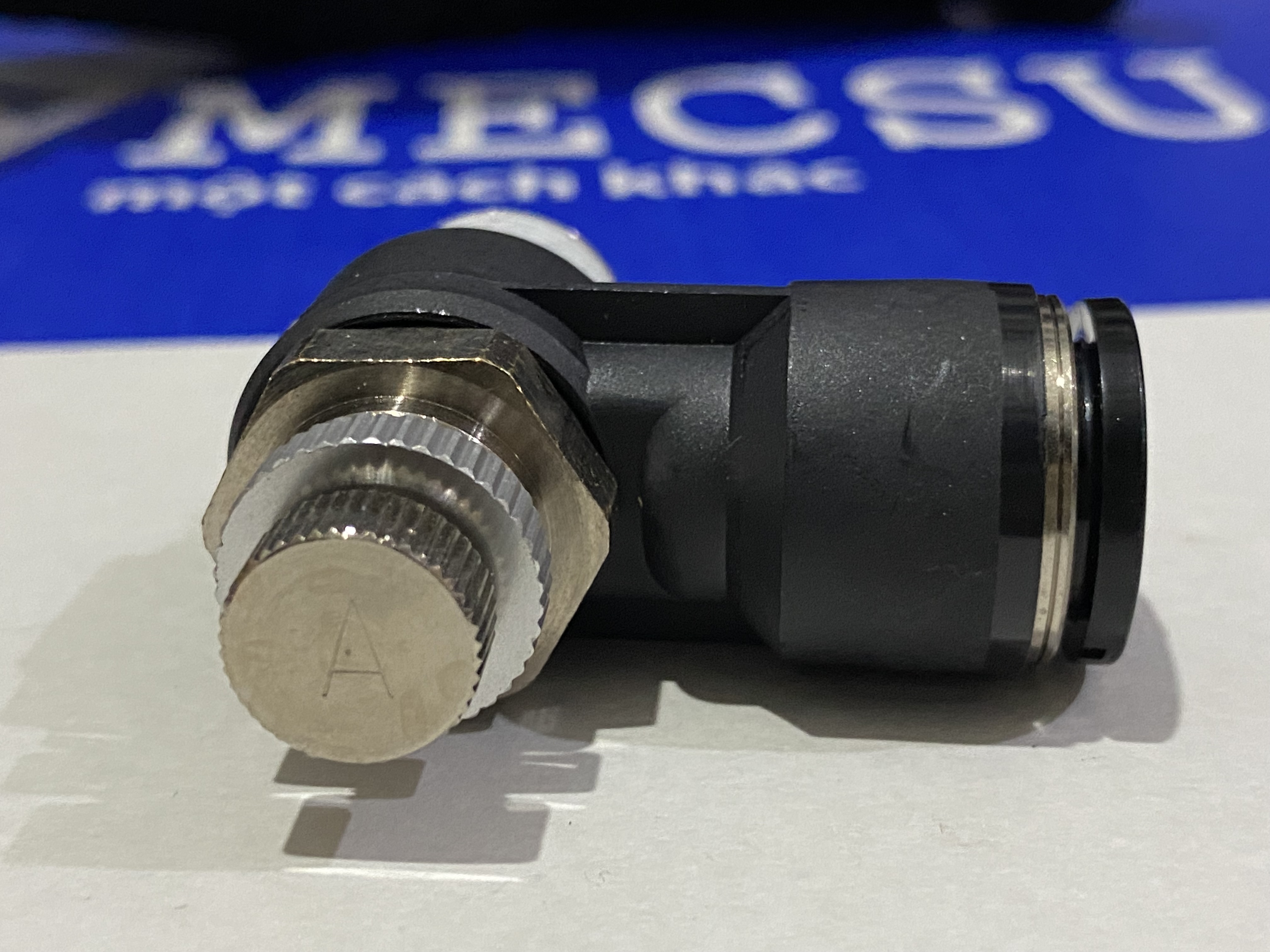

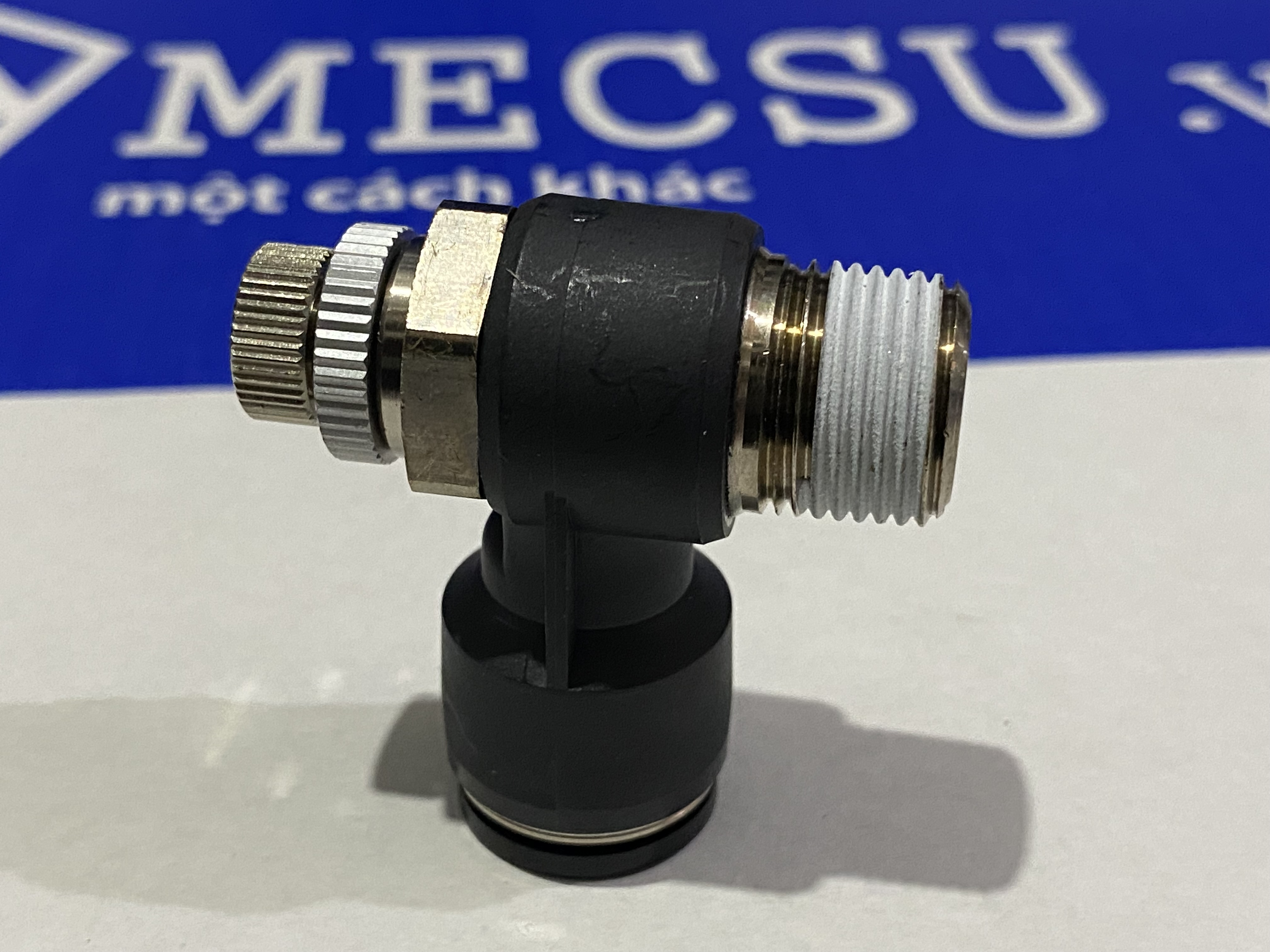

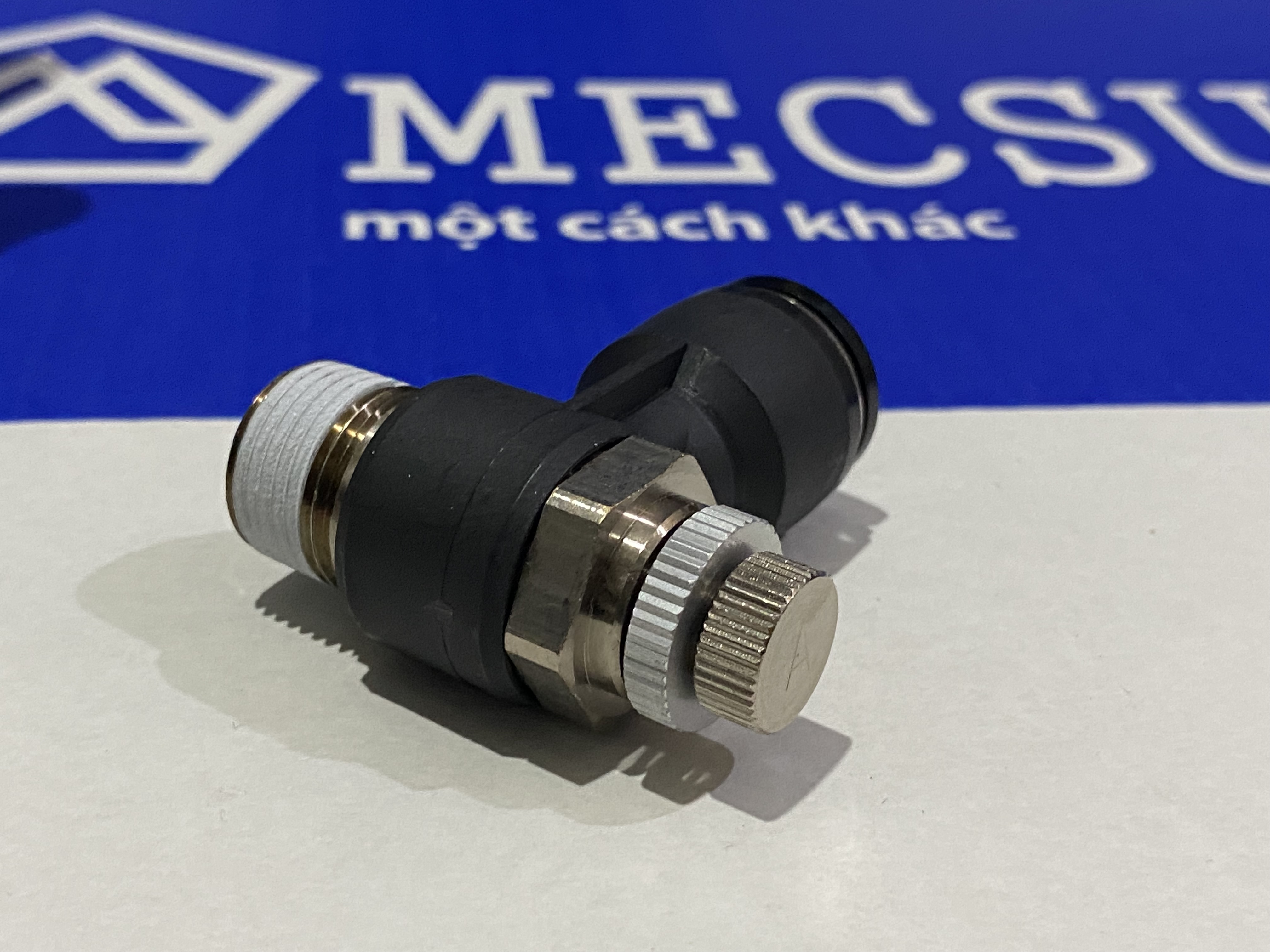

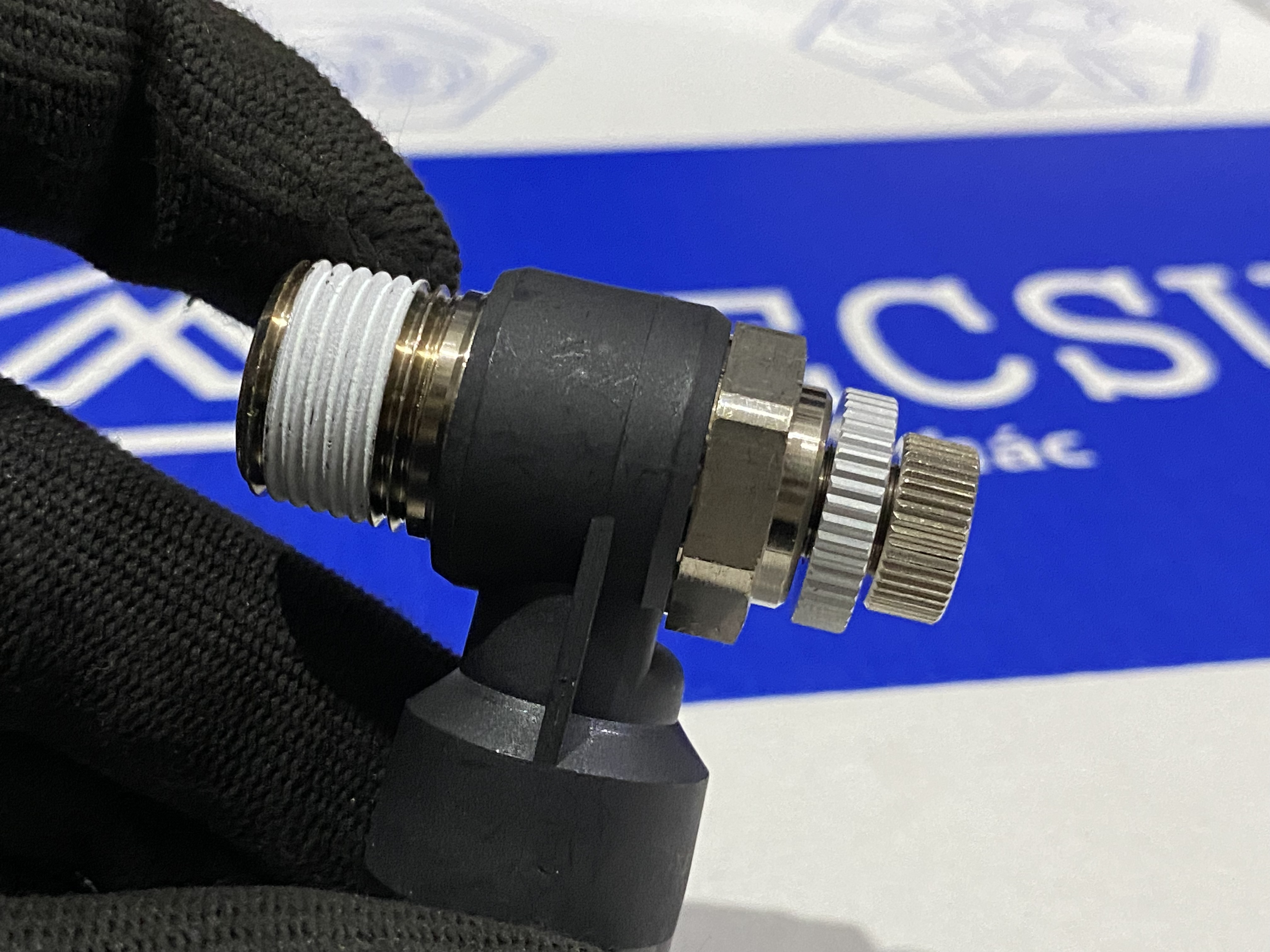

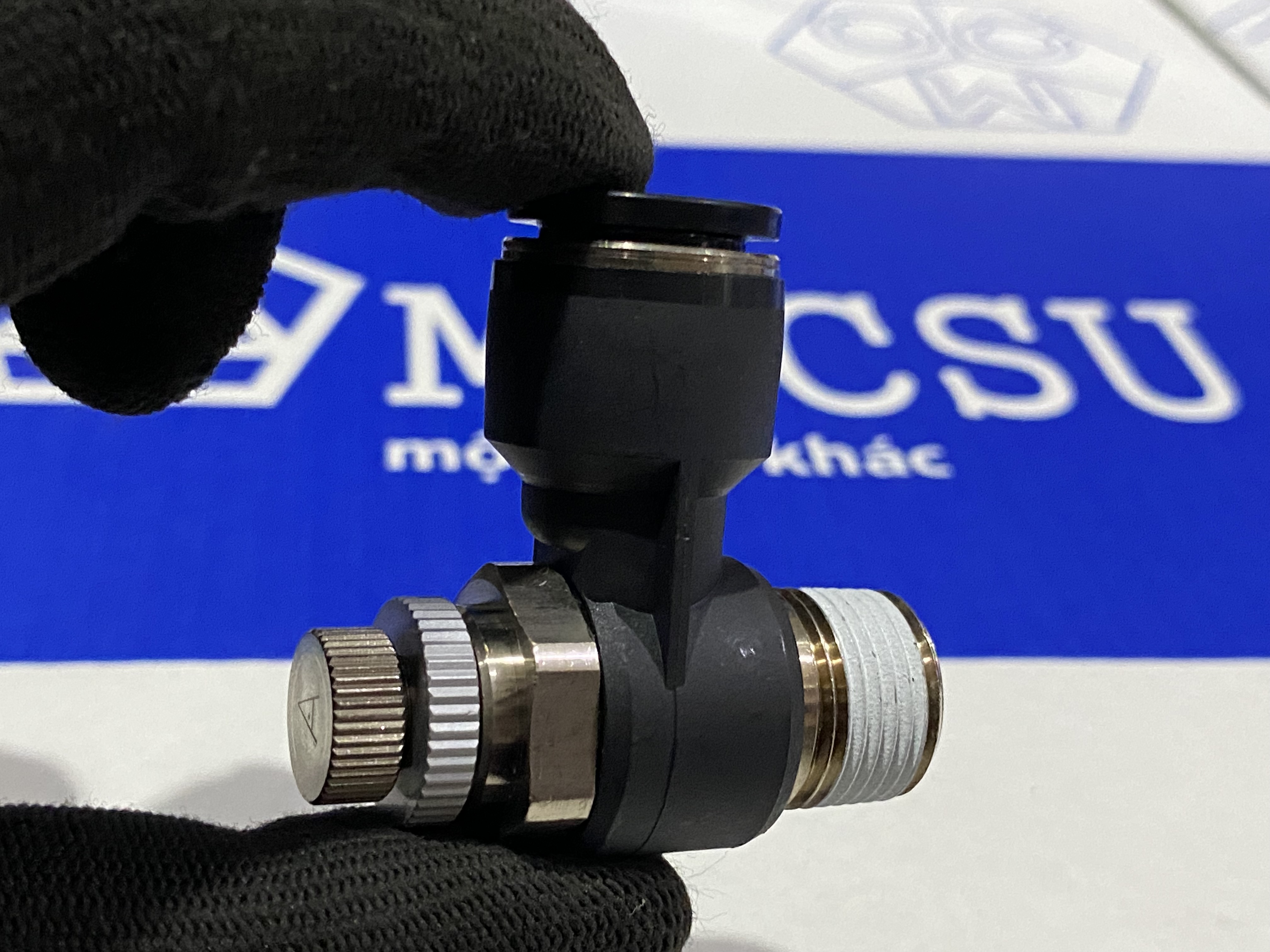

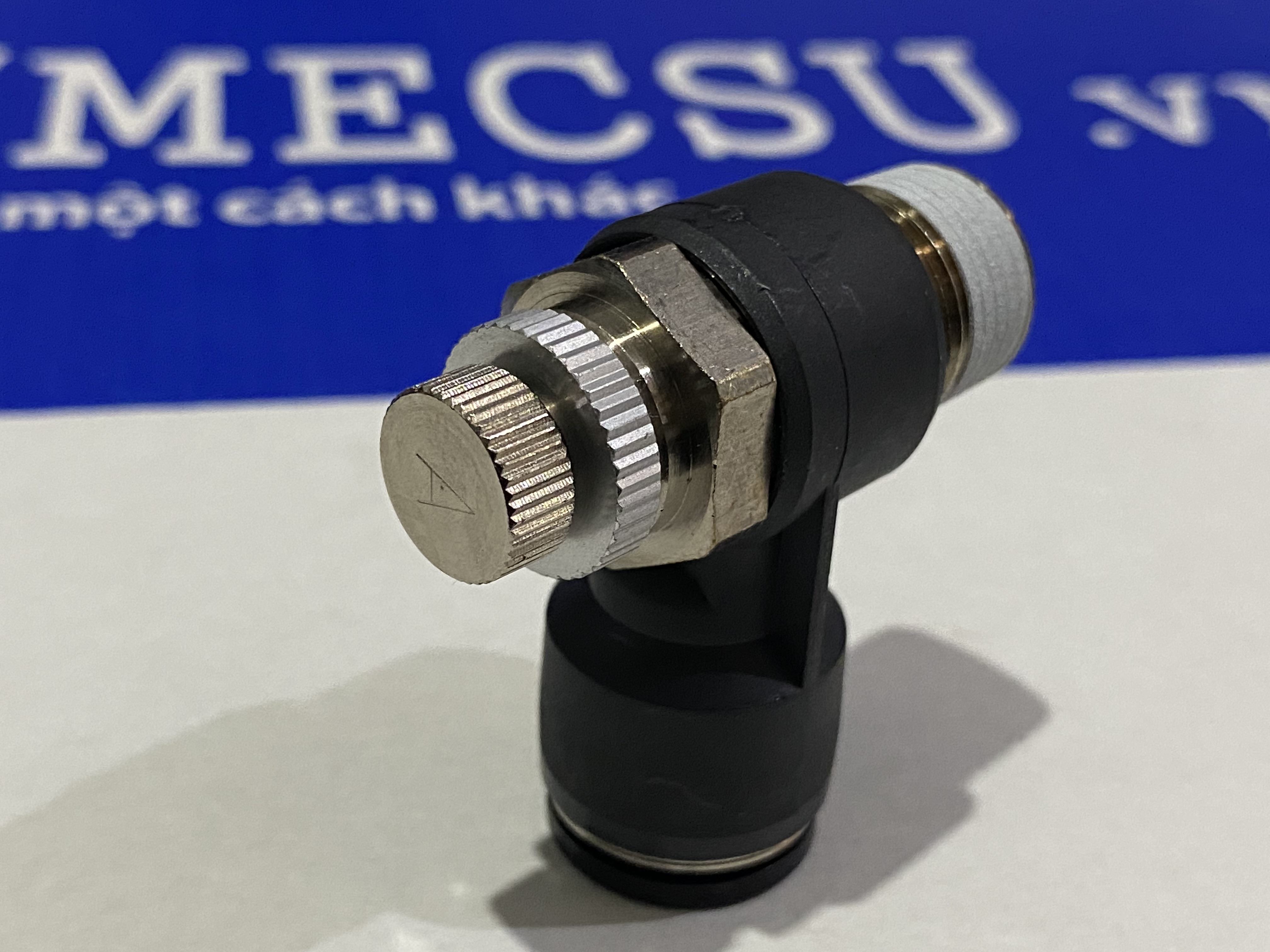

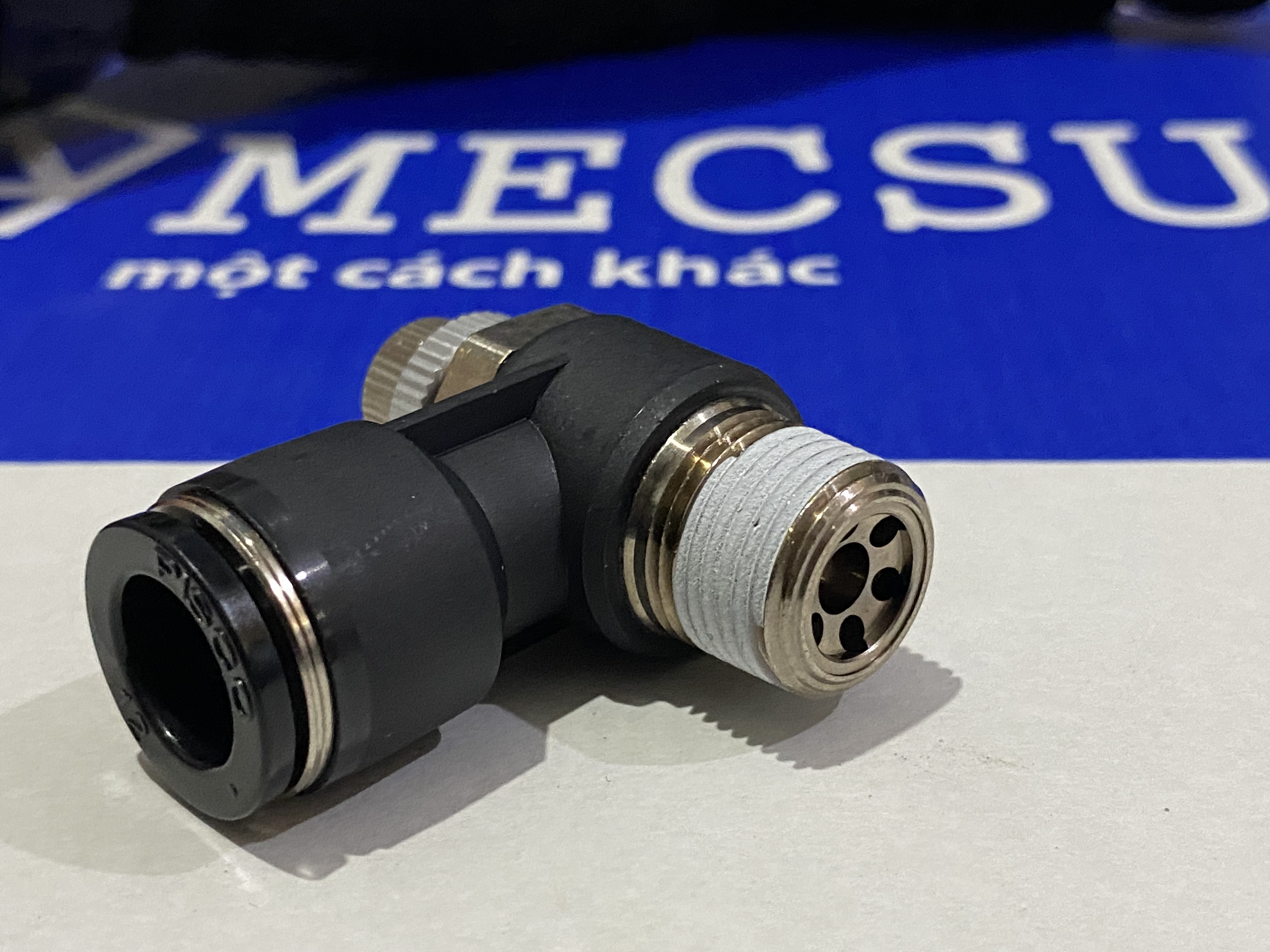

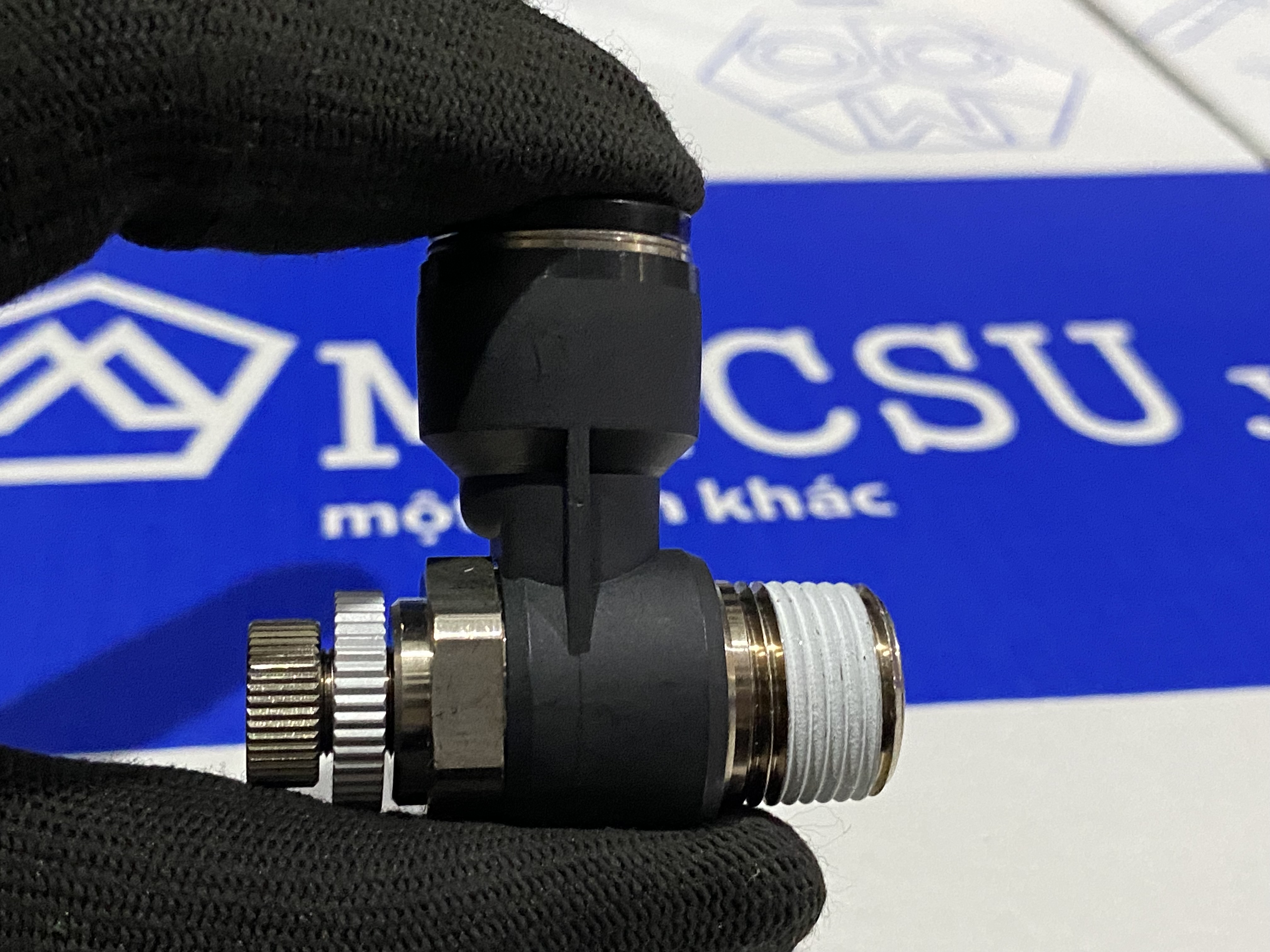

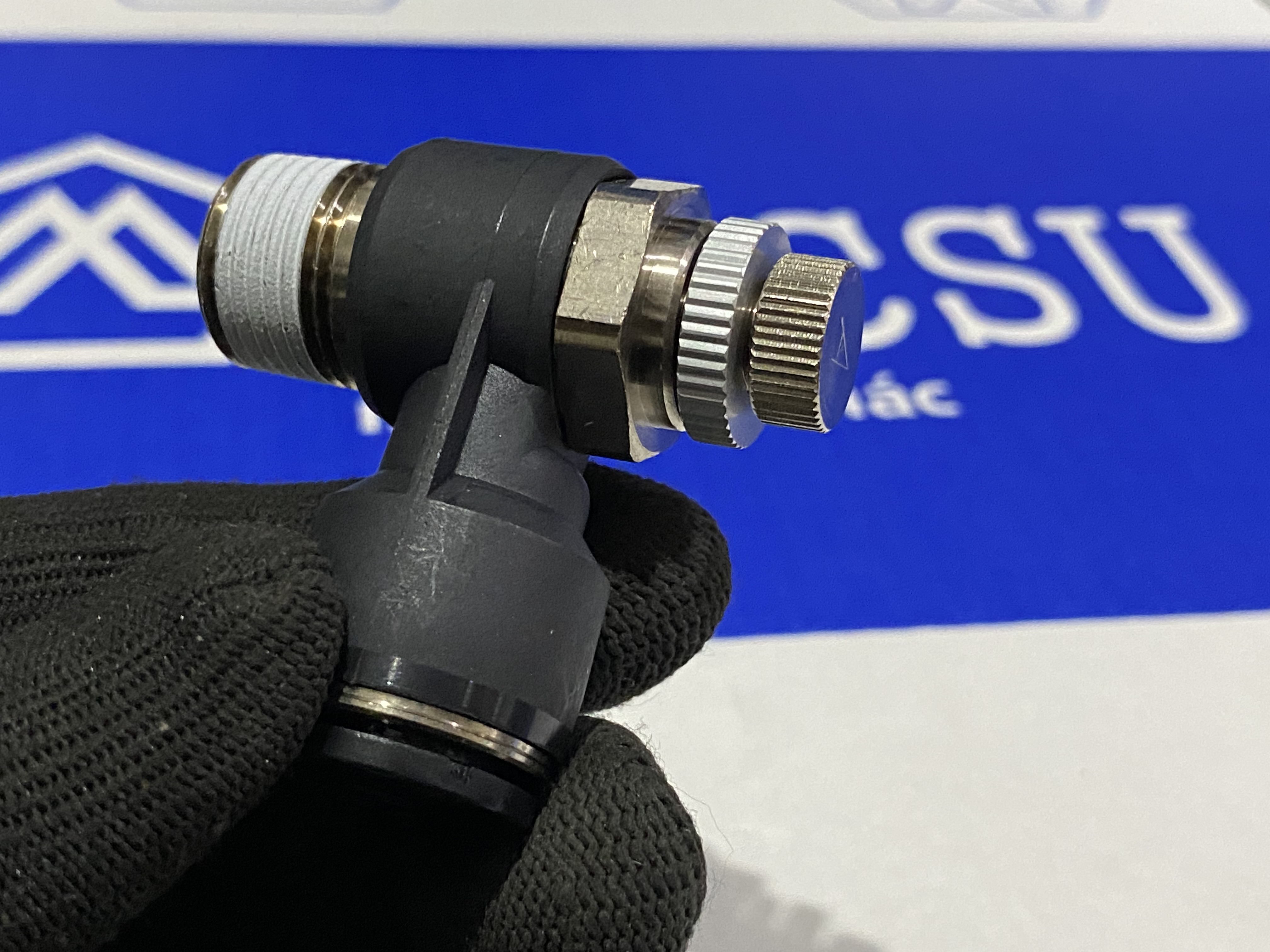

Cấu tạo của van JSC12-03A mang phong cách thiết kế tối giản nhưng vô cùng bền bỉ của người Nhật:

• Thân Nhựa PBT Cao Cấp: Khối nhựa PBT màu đen không chỉ chịu nhiệt tốt mà còn chống chịu được các va đập cơ học nhẹ, bảo vệ lõi van bên trong.
• Phần Ren Đồng Mạ Niken: Chân ren R3/8 được làm từ đồng và mạ thêm một lớp Niken sáng bóng, giúp chống ăn mòn hóa học và chống trầy xước trong quá trình lắp vặn.

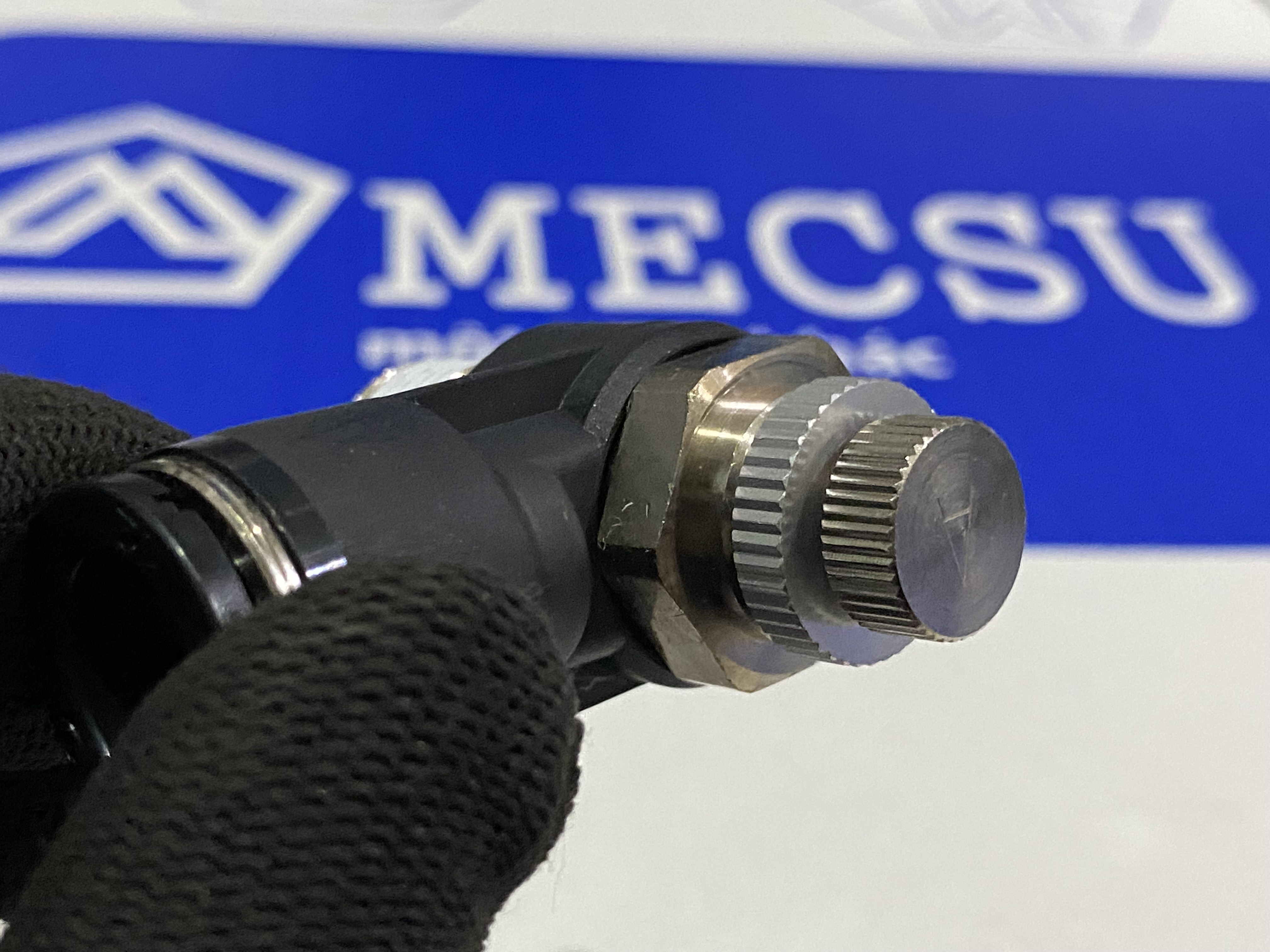

• Kim Điều Chỉnh Tinh Xảo: Núm vặn phía trên cho phép người dùng điều chỉnh lượng khí thoát ra với độ nhạy cực cao, giúp kiểm soát tốc độ xi lanh đến từng mili giây.
• Cơ Chế Cắm Nhanh (One-touch): Đầu nối ống 12mm cho phép cắm và rút ống khí cực kỳ nhanh gọn mà vẫn đảm bảo độ kín tuyệt đối nhờ vòng đệm đàn hồi bên trong.

4. Giá trị cốt lõi từ thương hiệu Pisco Nhật Bản trong ngành khí nén

Pisco là cái tên bảo chứng cho chất lượng và độ chính xác trong thế giới khí nén:

• Tiêu chuẩn Nhật Bản: Mọi sản phẩm đều trải qua quy trình kiểm tra rò rỉ và độ bền nghiêm ngặt trước khi xuất xưởng.
• Sáng tạo không ngừng: Thiết kế của Pisco luôn ưu tiên sự nhỏ gọn nhưng vẫn duy trì lưu lượng khí đi qua tối đa, giảm tổn thất áp suất trên đường ống.
• Hệ sinh thái đa dạng: Pisco cung cấp đầy đủ các giải pháp từ đầu nối, ống khí đến các loại van điều khiển, giúp hệ thống đồng bộ và hiệu quả hơn.

5. Đánh giá độ bền vật liệu và khả năng chịu áp suất vận hành

Với áp suất làm việc tối đa lên đến 0.9 MPa, van JSC12-03A đáp ứng tốt hầu hết các yêu cầu trong nhà máy công nghiệp:

Sự kết hợp giữa phớt cao su NBR và HNBR giúp van hoạt động bền bỉ trong môi trường có lẫn hơi dầu và nhiệt độ biến thiên. Khả năng chịu áp suất mở chỉ 0.05 MPa cho phép hệ thống vận hành trơn tru ngay cả khi nguồn khí cung cấp ở mức thấp, đảm bảo xi lanh không bị kẹt hay giật cục khi bắt đầu chu kỳ chuyển động.

6. Các biến thể van tiết lưu JSC phổ biến hiện nay

Tùy thuộc vào quy mô hệ thống, khách hàng có thể lựa chọn các kích cỡ khác thuộc dòng JSC của Pisco:

• Dòng JSC theo size ống: Từ các size nhỏ như 4mm, 6mm cho đến các size lớn 10mm, 12mm phục vụ các xi lanh hành trình dài.
• Dòng JSC theo size ren: Đa dạng các cổng ren từ M5, R1/8, R1/4, R3/8 đến R1/2.
• Dòng JSM (Meter-in): Dùng cho các ứng dụng đặc thù yêu cầu điều khiển lưu lượng khí đi vào xi lanh (thường dùng cho xi lanh tác động đơn hoặc các ứng dụng đặc biệt).

7. Những ưu điểm vượt trội và lưu ý khi dùng van Pisco JSC12-03A

Ưu điểm:

• Điều chỉnh siêu mịn: Kim van được thiết kế với độ dốc ren nhỏ, giúp việc căn chỉnh tốc độ trở nên cực kỳ chính xác.
• Thiết kế vuông góc: Tiết kiệm không gian đi dây hơi, tạo sự gọn gàng cho tủ điện và máy móc.
• Độ kín khít cao: Công nghệ phớt làm kín tiên tiến giúp triệt tiêu hoàn toàn hiện tượng rò rỉ khí nén.
• Vật liệu an toàn: Đồng mạ Niken không rỉ sét, nhựa PBT không biến dạng nhiệt.

Hạn chế:

• Giá thành: Thuộc phân khúc cao cấp nên mức giá sẽ cao hơn các dòng van từ Trung Quốc hay Đài Loan.
• Chuyên dụng: Đây là loại tiết lưu đầu ra, cần lắp đúng chiều để đạt hiệu quả điều khiển tốc độ xi lanh tốt nhất.

8. Ứng dụng thực tế: Giải pháp điều khiển tốc độ xi lanh và robot công nghiệp

Nhờ khả năng kiểm soát dòng khí tinh tế, Pisco JSC12-03A được ứng dụng rộng rãi trong các dây chuyền hiện đại:

• Dây chuyền đóng gói: Điều chỉnh tốc độ các cánh tay gạt, bộ phận ép bao bì để đảm bảo nhịp sản xuất đồng bộ.
• Ngành sản xuất điện tử: Sử dụng trong các máy pick-and-place, nơi xi lanh cần chuyển động cực kỳ nhẹ nhàng để không làm hỏng linh kiện.
• Hệ thống băng tải tự động: Kiểm soát các chốt chặn, bộ phận phân loại sản phẩm trên băng chuyền một cách chính xác.
• Công nghiệp thực phẩm: Với thân mạ Niken sạch sẽ, van có thể dùng trong các máy đóng chai, đóng hộp yêu cầu tiêu chuẩn vệ sinh cao.

9. Đối chiếu Tiết lưu đầu ra (Meter-out) và Tiết lưu đầu vào (Meter-in)

Việc chọn đúng loại tiết lưu sẽ quyết định tính ổn định của xi lanh khí nén:

10. Quy trình lắp đặt và căn chỉnh lưu lượng khí nén chuẩn xác

Thực hiện theo các bước sau để đảm bảo van hoạt động hoàn hảo:

• Bước 1: Chuẩn bị ren: Kiểm tra cổng ren R3/8 trên thiết bị. Sử dụng băng tan (cao su non) hoặc keo dán ren để đảm bảo độ kín khít khi vặn chân đồng vào.
• Bước 2: Cắm ống dẫn: Cắt phẳng đầu ống khí 12mm bằng kéo chuyên dụng, sau đó ấn mạnh vào đầu nối nhanh của van cho đến khi kịch đáy.
• Bước 3: Mở nguồn khí: Cấp khí nén cho hệ thống và kiểm tra xem có hiện tượng rò rỉ tại các vị trí kết nối hay không.
• Bước 4: Điều chỉnh tốc độ: Vặn núm tiết lưu theo chiều kim đồng hồ để giảm tốc độ và ngược lại. Khóa đai ốc hãm (nếu có) sau khi đạt được tốc độ mong muốn.

11. Phương pháp nhận diện linh kiện Pisco chính hãng Nhật Bản

Tránh mua phải hàng giả kém chất lượng bằng cách kiểm tra các đặc điểm sau:

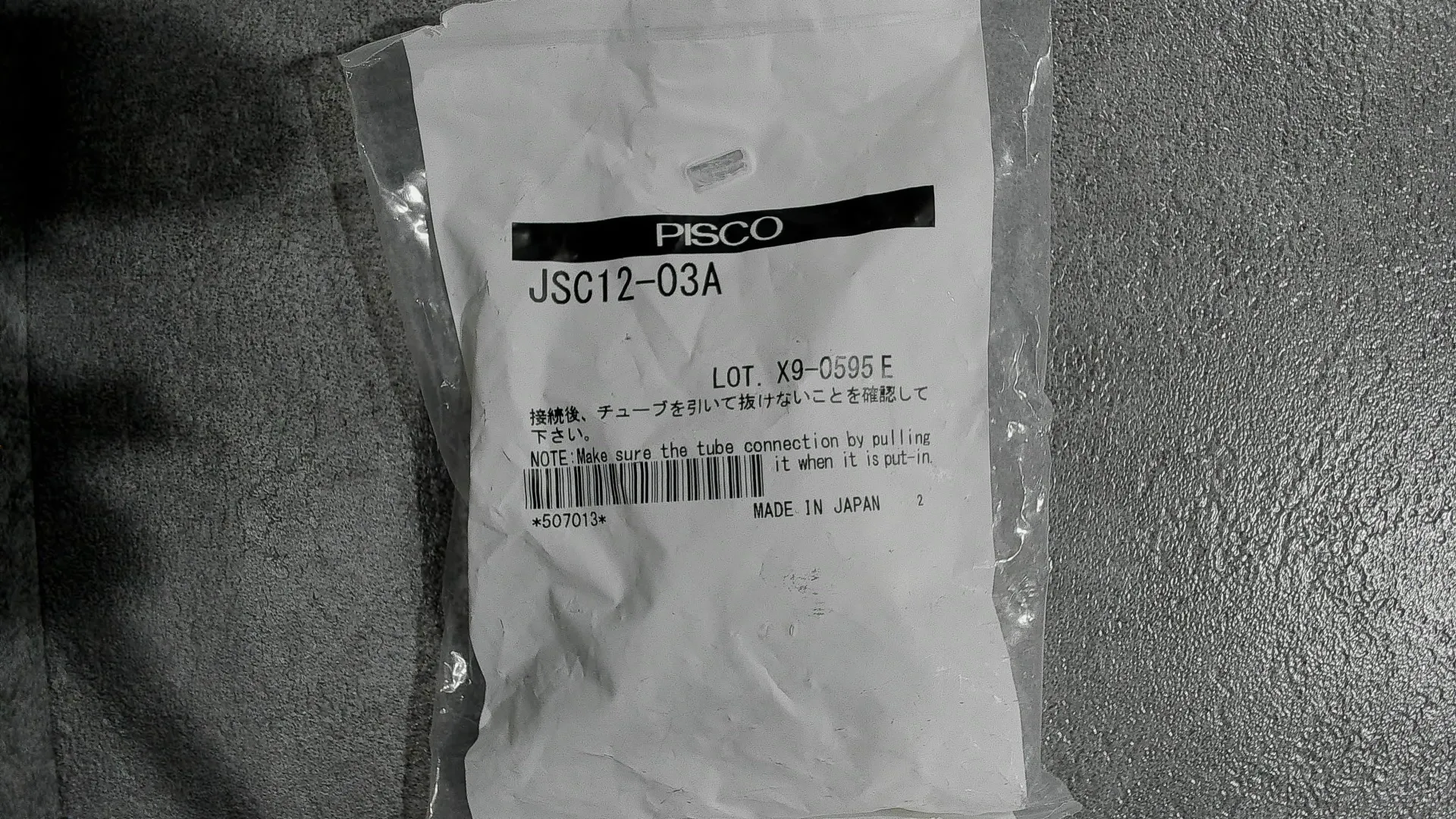

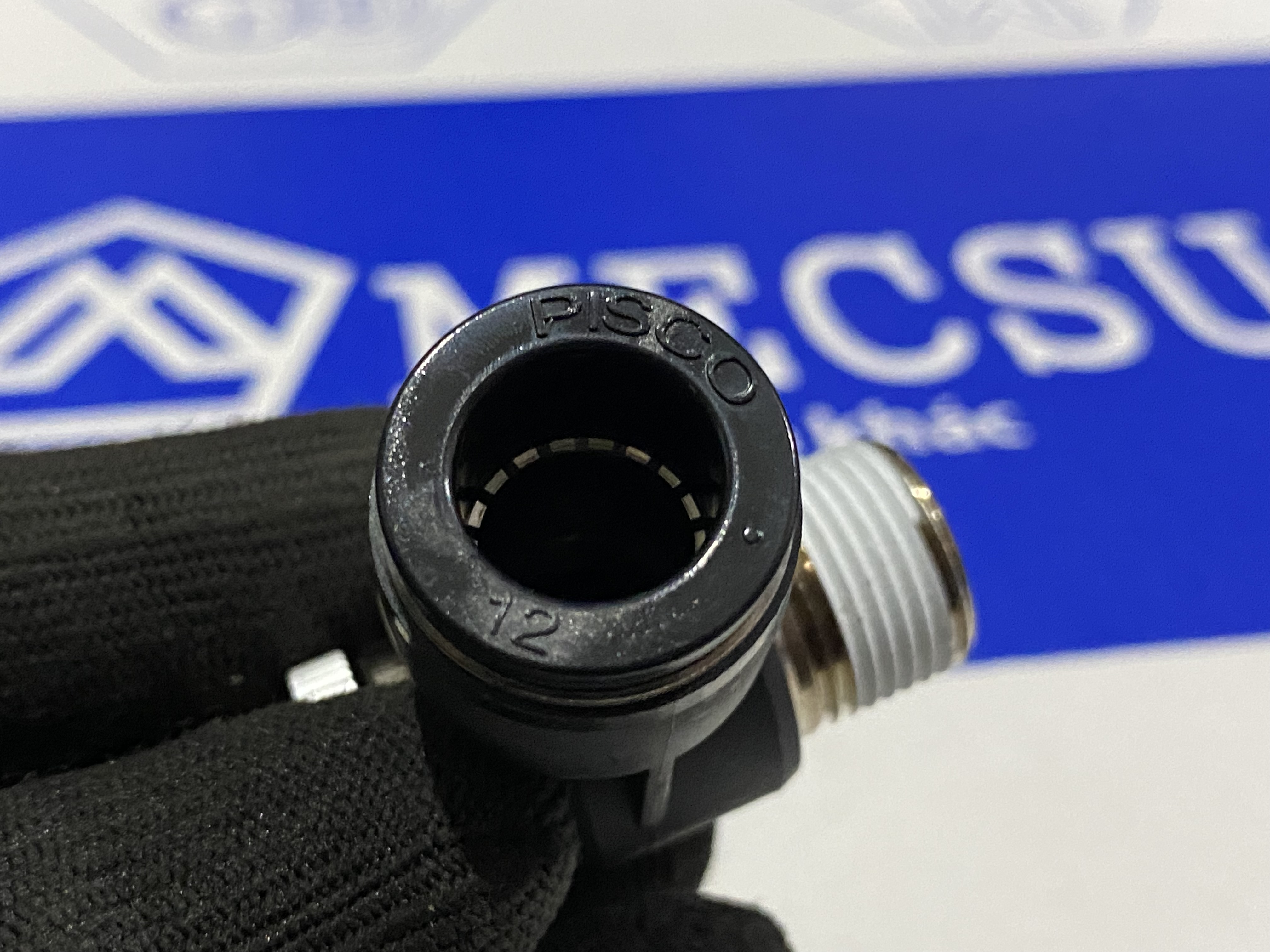

• Logo và MPN: Tên thương hiệu Pisco và mã sản phẩm JSC12-03A được in hoặc dập cực kỳ sắc nét trên thân nhựa hoặc vòng nhấn.
• Màu sắc vật liệu: Nhựa PBT của Pisco có độ nhám nhẹ, màu đen đồng nhất. Phần mạ Niken sáng bạc nhưng không bị bóng lóa hay loang lổ.
• Cảm giác vặn kim van: Kim điều chỉnh của hàng thật vặn rất êm tay, không bị rơ lỏng hay khựng lại giữa chừng.

12. Thông tin báo giá Van Tiết Lưu Pisco JSC12-03A & Địa chỉ cung ứng

a. Xem giá cập nhật và tồn kho ở đầu trang

Mecsu Pro là đơn vị cung ứng linh kiện Pisco chính hãng với mức giá cạnh tranh. Chúng tôi hỗ trợ chiết khấu ưu đãi cho các khách hàng doanh nghiệp, các xưởng chế tạo máy đặt mua số lượng lớn cho dự án.

b. Tại sao chọn Mecsu Pro?

• Hàng nhập khẩu chính ngạch: Đầy đủ giấy tờ chứng minh nguồn gốc xuất xứ Nhật Bản.
• Tồn kho sẵn có: Luôn đủ số lượng cho các đơn hàng từ nhỏ đến lớn.
• Hỗ trợ kỹ thuật tận tâm: Giúp khách hàng chọn đúng quy cách van cho từng loại xi lanh và áp suất thực tế.

MUA THÊM CÁC LOẠI VAN TIẾT LƯU KHÍ NÉN TẠI MECSU

13. Giải đáp các thắc mắc (FAQ) về dòng van JSC12-03A

13.1. Tại sao tôi vặn núm điều chỉnh nhưng xi lanh vẫn chạy rất nhanh?

Có thể bạn đang lắp van sai chiều. JSC12-03A là dòng tiết lưu đầu ra (Meter-out), khí sẽ chỉ bị cản trở khi đi từ hướng ren sang hướng ống. Hãy kiểm tra lại sơ đồ lắp đặt trên thân van hoặc thử đảo chiều lắp van vào xi lanh.

13.2. Van này có dùng được cho môi trường nước không?

Không nên. Van Pisco JSC series được thiết kế chuyên dụng cho khí nén và không khí khô. Việc dùng cho nước có thể làm hỏng gioăng cao su NBR và gây rò rỉ nhanh chóng. Nếu dùng cho nước, bạn cần tìm dòng van chuyên biệt cho chất lỏng của Pisco.

13.3. Ren R3/8 có lắp vừa cho cổng ren G3/8 hay không?

Ren R là ren côn (PT), trong khi ren G là ren thẳng (PF/BSP). Mặc dù có cùng kích thước danh định 3/8 inch nhưng độ dốc ren khác nhau. Để đảm bảo độ kín tuyệt đối ở áp suất cao, bạn không nên lắp lẫn. Hãy sử dụng đúng cổng ren R3/8 để đạt hiệu quả tốt nhất.

13.4. Van có thể chịu được nhiệt độ bao nhiêu?

Dòng van JSC của Pisco hoạt động tốt nhất trong dải nhiệt độ từ 0 đến 60°C. Ở nhiệt độ cao hơn, nhựa PBT và gioăng cao su có thể bị mềm đi, làm giảm khả năng chịu áp suất của van.

14. Dịch vụ hỗ trợ kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro

Quý khách cần tư vấn giải pháp khí nén cho hệ thống robot hoặc dây chuyền lắp ráp? Đội ngũ kỹ sư tại Mecsu Pro luôn sẵn sàng hỗ trợ:

Địa chỉ kho: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email liên hệ: [email protected]

Website chính thức: mecsu.vn

15. Lời khuyên chuyên gia: Cách tối ưu hóa hiệu suất hệ thống khí nén

a. Luôn sử dụng bộ lọc khí đầu nguồn

Bụi bẩn và hơi nước là kẻ thù số một của van tiết lưu. Các hạt bụi nhỏ có thể làm kẹt kim van hoặc làm xước gioăng làm kín. Hãy lắp đặt bộ lọc khí nén tiêu chuẩn trước khi đưa khí vào hệ thống van tiết lưu để duy trì độ nhạy của thiết bị.

b. Đừng vặn kim tiết lưu quá kịch liệt

“Khi muốn khóa hoàn toàn dòng khí, hãy vặn nhẹ tay cho đến khi núm dừng lại. Việc dùng lực quá mạnh để vặn kịch kim van có thể làm biến dạng đầu kim hoặc hỏng ren nhựa bên trong, khiến van mất đi khả năng điều chỉnh mịn cho những lần sau.”
— Kinh nghiệm từ phòng kỹ thuật Mecsu Pro.

(Tìm hiểu thêm các giải pháp linh kiện khí nén tại Mecsu.vn)

```
