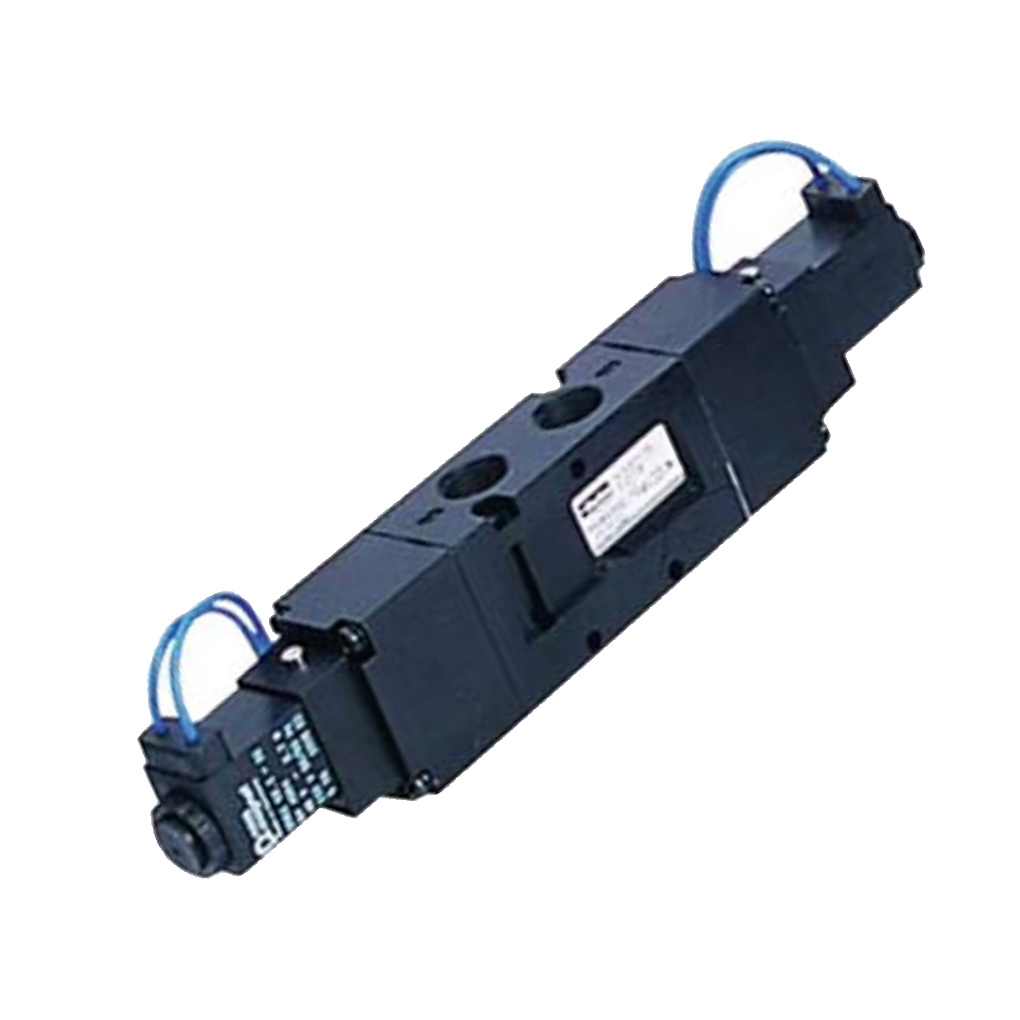

Van điện từ (Solenoiod) 5/3 là gì?
Van điện từ (Solenoid) 5/3 là một loại van vận hành bằng cơ điện, sử dụng dòng điện để tạo ra từ trường và di chuyển pít tông kim loại bên trong thân van. Van điện từ có thể được sử dụng để kiểm soát dòng chảy của các lưu chất khác nhau, chẳng hạn như không khí, nước, dầu, khí đốt, hơi nước, v.v.
Van điện từ 5/3 là một loại van điện từ có năm cổng và ba vị trí. Năm cổng là hai cổng đầu vào, hai cổng đầu ra và một cổng xả. Ba vị trí là trái, giữa và phải. Tùy thuộc vào vị trí của ống van mà van điện từ 5/3 có thể kết nối các cổng khác nhau và điều khiển hướng của dòng khí.
Cấu tạo van điện từ (Soleboid) 5/3
Van điện từ khí nén 5/3 hay van đảo chiều 5/3 có 5 cửa 3 vị trí gồm: 1 cửa cấp khí nén vào (P), 2 cửa ra cấp đến thiết bị thực thi (A) và (B), 2 cửa xả (R) và (S).
3 vị trí hoạt động gồm:
- Vị trí 1: đây là vị trí không có cửa nào thông với nhau
- Vị trí 2: cổng nguồn (P) thông với cổng (A) và cổng (B) thông với cổng xả (S).
- Vị trí 3: cổng nguồn (P) thông với cổng (B) và cổng (A) thông vối cổng xả (R).
Nguyên lý hoạt động của van điện từ 5/3
Trên thị trường hiện nay van solenoid 5/3 hay van điện từ 5 cửa 3 trạng thái sẽ được chia ra thành các 3 loại sau
- Loại van solenoid 5/3 cloesed center: thường kí hiệu theo sau mã van là chữ C. Có nghĩa là ở trạng thái 1, Van sẽ đóng hoàn toàn.
- Loại van solenoid 5/3 exhaust center: thường kí hiệu theo sau mã van là chữ E. Có nghĩa là ở trạng thái 1, Cổng (A) sẽ thông với cổng (R), Cổng (B) sẽ thông với cổng (S), hay nói cách khác là van sẽ xả hoàn toàn các cửa xả.
- Loại van solenoid 5/3 pressure center: thường kí hiệu theo sau mã van là chữ P. Có nghĩa là ở trạng thái 1, Cổng (P) sẽ thông với cả cổng (A) và (B), hay nói cách khác là nguồn được cấp vào cả 2 cổng (A) và (B).
Dưới dây là nguyên lý hoạt động của van điện từ solenoid 5/3 loại Cloesed Center.
- Khi không có điện, van điện từ Solenoid ở vị trí số 1 tức là ở trạng thái bình thường. Tất cả các cửa van đều đóng, không có dòng khí nén chảy qua.
- Khi cấp điện cho cuộn dây bên trái, lực từ sẽ hút đầu nam châm bên trái của trục van, làm mở lỗ trích khí bên trái, khí nén tràn vào và đẩy thanh "spool" sang bên phải. khi đó Solenoid sẽ ở vị trí số 2. Tức là cổng nguồn (P) thông với cổng (A) và cổng (B) thông với cổng xả (S).
- Ngược lại, Khi cấp điện cho cuộn dây bên phải, lực từ sẽ hút đầu nam châm bên phải của trục van, làm mở lỗ trích khí bên phải, khí nén tràn vào và dẩy thanh "spool" sang bên trái. khi đó Solenoid sẽ ở vị trí số 3. Tức là cổng nguồn (P) thông với cổng (B) và cổng (A) thông vối cổng xả (R).
Ứng dụng của van điện từ (Solenoid) 5/3
Van điện từ 5/3 thường được sử dụng để điều khiển chuyển động của bộ truyền động khí nén tác động kép, chẳng hạn như xi lanh hoặc bộ truyền động quay. Bộ truyền động khí nén tác động kép yêu cầu khí nén được cung cấp cho cả hai bên của pít-tông hoặc cánh gạt để di chuyển theo cả hai hướng. Bằng cách chuyển đổi vị trí của van điện từ 5/3, khí nén có thể được luân phiên hướng đến một bên của bộ truyền động trong khi phía bên kia được thoát ra khí quyển. Điều này cho phép bộ truyền động kéo dài và rút lại hoặc xoay theo chiều kim đồng hồ và ngược chiều kim đồng hồ.
