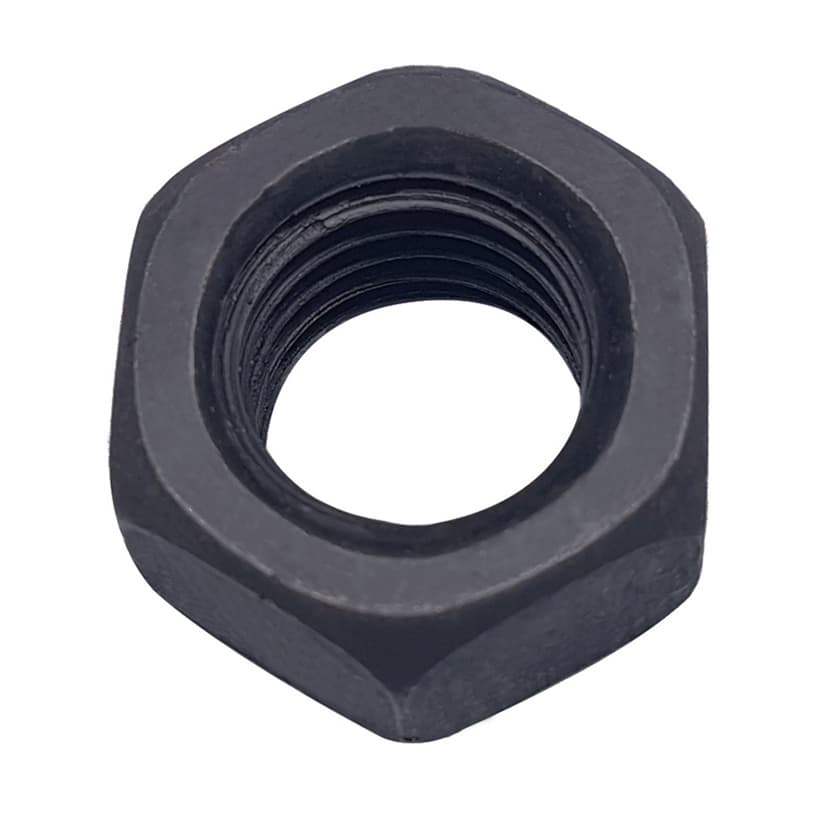

Tán Thép Đen 10.9 DIN934 M20

Đánh giá Tán Thép Đen 10.9 DIN 934 M20: Sức Mạnh Liên Kết Hạng Nặng

Review chi tiết Ecu (Tán) Lục Giác Đen Cấp Bền 10.9 M20 DIN 934: Giải pháp tối ưu cho kết cấu thép cường độ cao

Mục Lục Bài Viết

1. 1. Tổng quan về dòng Tán Thép Đen Cấp Bền 10.9 M20
2. 2. Hệ thống dữ liệu kỹ thuật chi tiết của sản phẩm
3. 3. Phân tích thiết kế đai ốc lục giác DIN 934 size M20
4. 4. Giá trị cốt lõi của vật liệu thép 10.9 và bề mặt nhiệt luyện đen
5. 5. Đánh giá khả năng chịu tải và độ bền nén của tán M20
6. 6. Các biến thể đai ốc cường độ cao phổ biến hiện nay
7. 7. Những ưu điểm vượt trội và lưu ý khi dùng tán thép đen 10.9
8. 8. Ứng dụng thực tế: M20 - Giải pháp cho kết cấu thép tiền chế và máy hạng nặng
9. 9. Đối chiếu Tán Cấp Bền 10.9 (DIN 934) và Tán Thường (Cấp bền 5-6)
10. 10. Quy trình siết lực chuẩn kỹ thuật cho đai ốc M20
11. 11. Phương pháp nhận diện đai ốc 10.9 đạt chuẩn chất lượng
12. 12. Thông tin báo giá Tán Thép Đen 10.9 M20 & Địa chỉ cung ứng
13. 13. Giải đáp các thắc mắc (FAQ) về dòng đai ốc M20 cấp bền 10.9
14. 14. Dịch vụ hỗ trợ kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro
15. 15. Lời khuyên chuyên gia: Tầm quan trọng của việc kiểm soát lực siết dự ứng lực

1. Tổng quan về dòng Tán Thép Đen Cấp Bền 10.9 M20

Sản phẩm Tán Thép Đen 10.9 DIN 934 M20 (hay còn gọi là ecu, đai ốc) là linh kiện kẹp chặt quan trọng nhất trong các liên kết chịu lực động và tải trọng lớn. Với khả năng chịu lực kéo đứt và lực nén cực cao, dòng tán này được thiết kế để phối hợp cùng bulong cấp bền 10.9, tạo nên một hệ thống liên kết không thể tách rời. Màu đen đặc trưng từ quá trình nhiệt luyện không chỉ mang tính thẩm mỹ công nghiệp mà còn giúp bảo vệ lớp cốt thép trong quá trình lưu kho ban đầu.

Được sản xuất dựa trên tiêu chuẩn DIN 934 từ thép hợp kim chất lượng cao, tán M20 sở hữu độ cứng bề mặt xuất sắc. Sản phẩm là thành phần không thể thiếu trong các dự án lắp ráp nhà xưởng thép tiền chế, cầu đường, và các hệ thống máy móc cơ giới hạng nặng yêu cầu tính an toàn tuyệt đối.

2. Hệ thống dữ liệu kỹ thuật chi tiết của sản phẩm

Mecsu Pro cung cấp bảng thông số kỹ thuật chuẩn xác cho mã sản phẩm N01M2001E10, giúp kỹ sư tính toán lực siết chính xác:

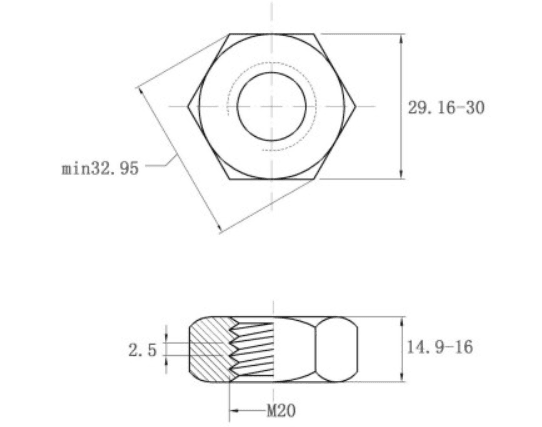

3. Phân tích thiết kế đai ốc lục giác DIN 934 size M20

Thiết kế của đai ốc M20 tuân thủ hình học lục giác đều, giúp phân bổ lực đều ra 6 cạnh tiếp xúc:

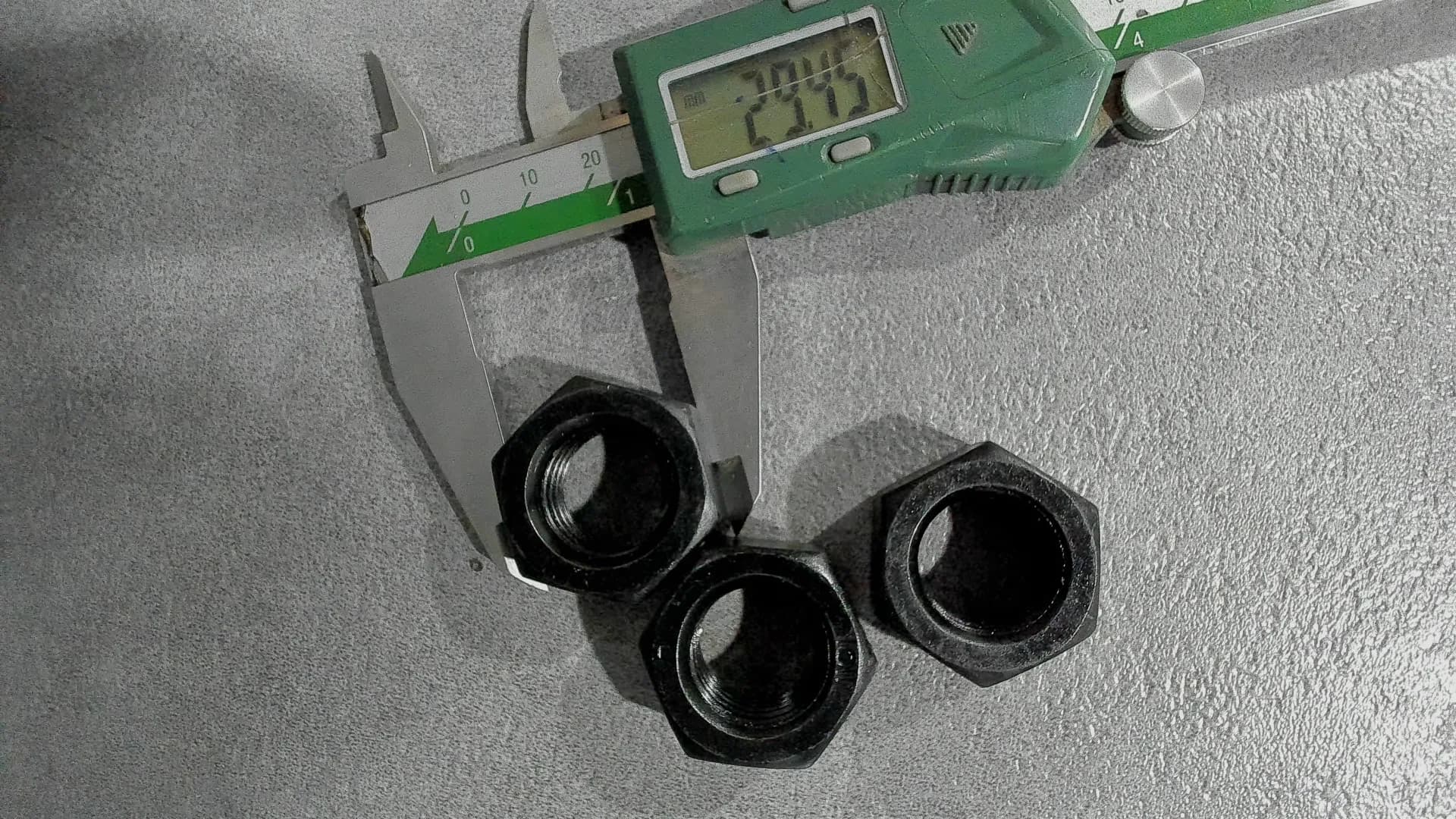

• Hình dáng Lục Giác: Với kích thước đối đầu 30mm, sản phẩm cho phép sử dụng các thiết bị siết thủy lực hoặc cờ lê lực cỡ lớn mà không lo bị trượt cạnh hay biến dạng mũ tán dưới áp lực cực lớn.

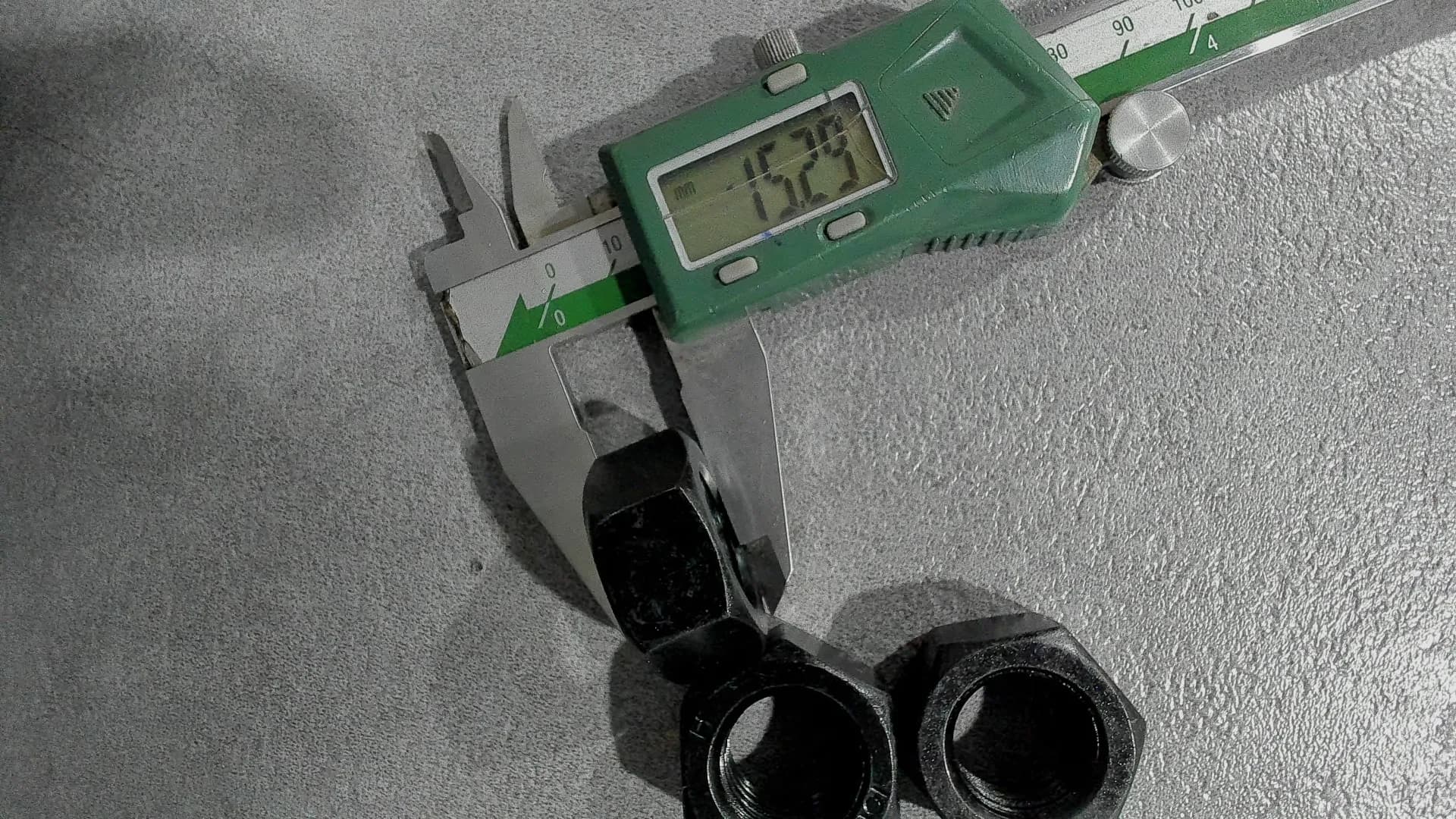

• Độ dày 16mm: Chiều cao này đảm bảo số lượng vòng ren tiếp xúc giữa bulong và tán là tối ưu nhất. Điều này cực kỳ quan trọng để ngăn chặn hiện tượng tuôn ren khi hệ thống phải chịu tải trọng kéo lên tới hàng chục tấn.
• Hệ ren tiêu chuẩn: Bước ren 2.5mm giúp việc lắp đặt diễn ra nhanh chóng nhưng vẫn duy trì được khả năng tự khóa cơ học tốt.

4. Giá trị cốt lõi của vật liệu thép 10.9 và bề mặt nhiệt luyện đen

Tán M20 sử dụng vật liệu thép cacbon cường độ cao, mang lại những đặc tính kỹ thuật vượt trội:

• Giới hạn bền kéo tối ưu: Được xử lý nhiệt đặc biệt để đạt cấp bền 10.9, giúp sản phẩm không bị biến dạng dẻo ngay cả khi chịu áp lực rung động liên tục từ các động cơ công nghiệp.
• Bề mặt đen (Black Heat Treated): Lớp oxit đen hình thành sau quá trình tôi nhiệt giúp giữ lại một màng dầu mỏng, hỗ trợ bôi trơn khi siết và chống rỉ sét tạm thời trong quá trình thi công tại công trường.
• Độ cứng đồng nhất: Đảm bảo khả năng làm việc ổn định trên toàn bộ cấu trúc ren, hạn chế hiện tượng kẹt ren (galling) thường thấy ở các dòng vật liệu mềm.

5. Đánh giá khả năng chịu tải và độ bền nén của tán M20

Sự kết hợp giữa phôi thép cường độ cao và quy trình gia công ren chuẩn DIN tạo nên một điểm nối vô cùng vững chắc:

Việc sử dụng khóa 30mm cho phép thợ kỹ thuật áp dụng mô-men xoắn lớn để tạo ra dự ứng lực cần thiết cho liên kết. Kiểu tán dày 16mm giúp phân tán lực nén lên bề mặt vòng đệm (long đền) hiệu quả, bảo vệ các bản mã thép không bị móp méo tại vị trí lỗ khoan, đồng thời duy trì sự ổn định của kết cấu trước các tác động ngoại lực như gió bão hay chấn động máy.

6. Các biến thể đai ốc cường độ cao phổ biến hiện nay

Tùy thuộc vào yêu cầu của môi trường lắp đặt, quý khách có thể lựa chọn các loại tán phù hợp:

• Tán Thép Đen 10.9 (Mã 0060143): Chuyên dùng cho kết cấu thép trong nhà, máy móc hạng nặng ngâm dầu.
• Tán Mạ Kẽm Nhúng Nóng: Phù hợp cho các công trình ngoài trời, đường dây tải điện cao thế nhờ lớp kẽm bảo vệ dày.
• Tán Inox 304/316: Ưu tiên khả năng kháng rỉ sét tuyệt đối trong môi trường hóa chất, tuy nhiên cấp bền chịu tải sẽ thấp hơn dòng 10.9.
• Tán Khóa (Nylon Nut): Có thêm vòng nhựa để chống tự tháo trong môi trường rung động cực mạnh.

7. Những ưu điểm vượt trội và lưu ý khi dùng tán thép đen 10.9

Ưu điểm:

• Khả năng chịu lực cực hạn: Chuyên dụng cho các vị trí yêu cầu cường độ cao nhất trong cơ khí.
• Độ chính xác cao: Tuân thủ DIN 934 giúp tương thích hoàn hảo với mọi dòng bulong hệ mét trên toàn thế giới.
• Chi phí hiệu quả: Mang lại sự an toàn tối đa với mức giá đầu tư hợp lý.
• Dễ kiểm soát: Màu đen nguyên bản giúp dễ dàng quan sát các dấu hiệu mỏi vật liệu hoặc vết nứt chân chim (nếu có).

Hạn chế:

• Dễ oxy hóa: Lớp đen nhiệt luyện không chống rỉ tốt như mạ kẽm, do đó cần được sơn phủ hoặc bôi mỡ bảo vệ sau khi lắp đặt ngoài trời.
• Yêu cầu thiết bị siết chuyên dụng: Với size M20, cần sử dụng súng siết bu lông hoặc cờ lê lực để đạt được hiệu suất liên kết.

8. Ứng dụng thực tế: M20 - Giải pháp cho kết cấu thép tiền chế và máy hạng nặng

Với ưu thế về độ bền vượt trội, đai ốc M20 Thép Đen là linh kiện cốt lõi trong nhiều lĩnh vực:

• Xây dựng cầu đường: Sử dụng trong các mối liên kết dầm thép, bản mã cầu và các kết cấu hạ tầng giao thông.
• Nhà thép tiền chế: Kết nối các kèo, cột chính trong các nhà xưởng quy mô lớn, nơi yêu cầu cấp bền bulong tán từ 8.8 trở lên.
• Công nghiệp khai thác: Lắp ráp các hệ thống băng tải quặng, máy nghiền đá và thiết bị nâng hạ hạng nặng.
• Ngành năng lượng: Cố định chân đế các trụ điện gió, bệ máy phát điện công suất lớn trong các nhà máy nhiệt điện.

9. Đối chiếu Tán Cấp Bền 10.9 (DIN 934) và Tán Thường (Cấp bền 5-6)

Sự khác biệt về cấp bền quyết định trực tiếp đến sự sống còn của công trình:

Kết luận: Tuyệt đối không thay thế tán 10.9 bằng tán thường trong các liên kết chịu lực chính để tránh rủi ro sập đổ kết cấu.

10. Quy trình siết lực chuẩn kỹ thuật cho đai ốc M20

Để đạt được hiệu quả liên kết tối ưu cho hệ thống M20:

• Bước 1: Vệ sinh ren: Làm sạch bụi bẩn và rỉ sét trên ren bulong. Có thể bôi một lớp dầu nhẹ để quá trình siết trơn tru hơn.
• Bước 2: Lắp phụ kiện: Luôn sử dụng kèm long đền phẳng cường độ cao để bảo vệ bề mặt bản mã.
• Bước 3: Siết mồi: Vặn tán vào bằng tay cho đến khi sát mặt long đền, đảm bảo ren không bị bắt chéo.
• Bước 4: Siết lực (Torque): Sử dụng cờ lê lực điều chỉnh đúng thông số thiết kế (thường từ 400-500 Nm cho size M20 cấp 10.9) để tạo dự ứng lực chuẩn.

11. Phương pháp nhận diện đai ốc 10.9 đạt chuẩn chất lượng

Kiểm tra tán M20 thép đen chính ngạch tại Mecsu qua các đặc điểm sau:

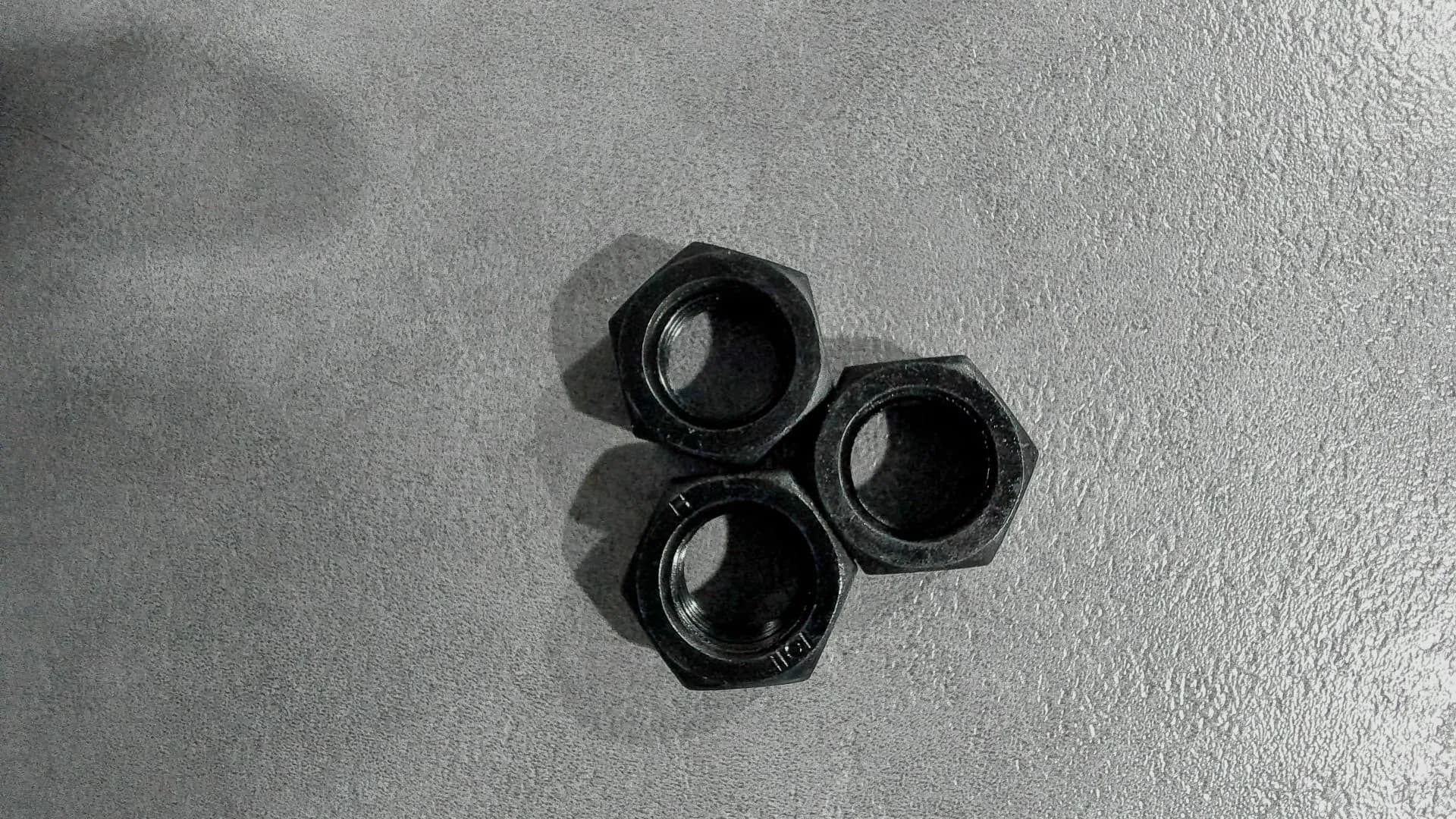

• Ký hiệu dập chìm/nổi: Trên bề mặt tán phải có dập rõ số 10 hoặc 10.9 và ký hiệu nhận diện của nhà sản xuất uy tín.
• Màu sắc đồng nhất: Lớp đen nhiệt luyện phải đồng đều, không bị bong tróc vảy thép hay có các vết nứt vỡ ở cạnh lục giác.
• Độ khít của ren: Thử vặn vào bulong M20 chuẩn, tán phải đi đều, không bị rơ lỏng quá mức hoặc bị kẹt cứng cục bộ.

12. Thông tin báo giá Tán Thép Đen 10.9 M20 & Địa chỉ cung ứng

a. Xem giá cập nhật và tồn kho ở đầu trang

Mecsu Pro cung cấp sản phẩm với mức giá cạnh tranh nhất, đi kèm chính sách chiết khấu cực sâu cho các nhà thầu thi công thép và xưởng cơ khí chế tạo khi mua số lượng lớn theo túi hoặc theo thùng.

b. Tại sao chọn Mecsu Pro?

• Hàng sẵn tại kho: Đầy đủ số lượng cho các đơn hàng dự án cần gấp.
• Chứng nhận chất lượng: Cung cấp đầy đủ chứng chỉ xuất xưởng, kết quả test cấp bền cho khách hàng.
• Giao hàng hỏa tốc: Đội ngũ logistics chuyên nghiệp đảm bảo hàng đến tay quý khách đúng tiến độ.

13. Giải đáp các thắc mắc (FAQ) về dòng đai ốc M20 cấp bền 10.9

13.1. Tại sao tán 10.9 lại thường có màu đen mà không mạ kẽm trắng?

Màu đen là kết quả của quá trình nhiệt luyện (tôi và ram) để đạt độ cứng cấp 10.9. Việc mạ kẽm điện phân cho thép cường độ cao có thể dẫn đến hiện tượng "giòn hydro", làm tán dễ bị gãy đột ngột. Nếu cần chống rỉ, người ta thường dùng phương pháp mạ kẽm nhúng nóng hoặc sơn phủ đặc biệt.

13.2. Tôi có thể dùng tán M20 10.9 cho bulong cấp bền 8.8 không?

Hoàn toàn được. Sử dụng tán có cấp bền cao hơn bulong là phương án an toàn. Tuy nhiên, lực chịu tải của toàn bộ hệ thống liên kết lúc này sẽ tính theo cấp bền thấp hơn là 8.8 của con bulong.

13.3. Bước ren 2.5mm có phải là chuẩn duy nhất cho size M20?

Không, 2.5mm là bước ren thô tiêu chuẩn phổ biến nhất. Ngoài ra còn có các loại ren mịn như 1.5mm hoặc 2.0mm cho các ứng dụng đặc thù. Quý khách cần kiểm tra kỹ ren bulong đang sử dụng để chọn tán tương ứng.

13.4. Sản phẩm này có xuất xứ từ đâu và có giấy tờ gì không?

Tán M20 tại Mecsu được nhập khẩu từ các nhà máy lớn tại Trung Quốc đạt tiêu chuẩn quốc tế. Chúng tôi luôn sẵn sàng cung cấp đầy đủ hóa đơn và giấy tờ CO/CQ cho các dự án yêu cầu kiểm soát vật tư nghiêm ngặt.

14. Dịch vụ hỗ trợ kỹ thuật chuyên sâu từ đội ngũ Mecsu Pro

Quý khách cần tư vấn bảng tra lực siết cho dự án cầu đường hoặc kết cấu thép? Đội ngũ kỹ sư Mecsu Pro luôn sẵn sàng hỗ trợ:

Địa chỉ kho: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email liên hệ: [email protected]

Website chính thức: mecsu.vn

15. Lời khuyên chuyên gia: Tầm quan trọng của việc kiểm soát lực siết dự ứng lực

a. Đừng siết theo cảm giác

Với các liên kết hạng nặng M20, việc siết quá lỏng sẽ gây rung động, dẫn đến mỏi ren và đứt bulong. Ngược lại, siết quá chặt vượt ngưỡng chảy sẽ làm hỏng cấu trúc thép. Hãy luôn sử dụng cờ lê lực chuẩn được hiệu chuẩn định kỳ để đảm bảo an toàn.

b. Bảo vệ bề mặt sau lắp đặt

“Vì tán thép đen không có lớp mạ chống rỉ dày, sau khi lắp đặt xong và kiểm tra lực siết, bạn nên thực hiện bước sơn phủ bảo vệ hoặc bôi một lớp mỡ chống gỉ lên toàn bộ mối nối. Điều này đặc biệt quan trọng nếu công trình của bạn nằm trong môi trường độ ẩm cao hoặc có hơi muối.”
— Kinh nghiệm từ tổ kỹ thuật công trình Mecsu Pro.
