Tán Đóng Loại Tròn Thép Mạ Kẽm M12x3.05 (S-M12-1)

Thông tin CHUYÊN SÂU về Tán Đóng Loại Tròn Thép Mạ Kẽm M12x3.05 (S-M12-1)

1. Tán Đóng Tròn S-M12-1 Là Gì? – Giải Thích Chuyên Sâu

Tán đóng (hay còn gọi là tán ép, đai ốc tự cài, Self-clinching Nut) là linh kiện cơ khí được thiết kế để tạo ren trên các tấm kim loại mỏng (như nhôm, thép mạ kẽm, inox mỏng) nơi mà việc taro ren trực tiếp là không khả thi do độ dày tấm không đủ để giữ số vòng ren an toàn.

Mã sản phẩm S-M12-1 chứa đựng các thông tin kỹ thuật cực kỳ chính xác: S ký hiệu vật liệu Thép Carbon tôi cứng (Steel); M12 là đường kính ren trong (12mm); và 1 là mã chiều dài chuôi tán (Shank Code), tương ứng với độ dày tấm kim loại tối thiểu khoảng 3.0mm (ở đây là 3.05mm theo yêu cầu đặc thù). Sản phẩm được mạ kẽm để chống rỉ sét và tăng tính thẩm mỹ. Đây là giải pháp liên kết vĩnh cửu, khi đã ép vào tấm sẽ không bị xoay hoặc tuột ra nhờ cơ chế biến dạng nguội của kim loại nền.

Dòng M12 là kích thước lớn trong hệ tán đóng, thường dùng cho các khung vỏ máy công nghiệp hạng nặng yêu cầu lực siết đai ốc lớn nhưng vẫn sử dụng kết cấu tấm mỏng để giảm trọng lượng.

2. Thông Số Kỹ Thuật Chi Tiết Của Tán Đóng M12x3.05

3. Cấu Tạo Chi Tiết Tán Ép Clinch Nut (Self-Clinching Nut)

Vật tư tấm mỏng S-M12-1 có cấu tạo hình trụ tròn với các bộ phận chức năng đặc biệt để khóa cứng vào kim loại:

• Thân ren trong: Được tiện chuẩn hệ mét M12, bước ren 1.75. Thép Carbon sau khi nhiệt luyện có độ bền ren rất cao, chịu được mô-men xoắn lớn từ bu lông.
• Răng khía (Knurl): Nằm ở phần đáy của vành tán. Khi ép vào tấm, các răng khía này sẽ ghim sâu vào bề mặt kim loại nền, đóng vai trò chống xoay (torque-out resistance) khi bạn vặn bu lông vào.
• Rãnh thắt (Undercut): Là phần thắt lại giữa răng khía và thân ren. Dưới áp lực của máy ép, kim loại của tấm nền sẽ "chảy" dẻo vào rãnh này, khóa chặt tán không cho rơi ra theo phương thẳng đứng (push-out resistance).
• Vành tán (Pilot): Giúp định tâm tán vào lỗ khoan một cách chính xác trước khi ép.

4. Phân Tích Chuyên Sâu: Cơ Chế Khóa Ngàm Và Mã Chiều Dài "Số 1"

Tại sao tán đóng S-M12-1 lại có khả năng bám chắc "như đúc" vào tấm kim loại mà không cần hàn?

Cơ chế biến dạng dẻo (Cold Flow):

• Khác với tán rút (rivet nut) biến dạng chính thân tán để kẹp vào tấm, tán đóng Clinch Nut sử dụng độ cứng cao hơn của chính nó để ép tấm kim loại nền biến dạng. Khi máy ép tác động lực tĩnh, kim loại của tấm bị nén và chảy vào rãnh undercut của tán.
• Điều này tạo ra một mối liên kết cơ học cực kỳ khít, phẳng mặt ở phía sau tấm và có khả năng chịu lực nhổ, lực xoay vượt trội.

Ý nghĩa của chiều dài chuôi M12x3.05:

• Mã chiều dài "1" trên S-M12-1 được thiết kế để phần răng khía và rãnh thắt hoạt động tối ưu trên các tấm thép/nhôm dày 3.0mm - 3.1mm.
• Nếu dùng mã 1 cho tấm quá mỏng (ví dụ 1mm), tán sẽ bị lỏng. Nếu dùng cho tấm quá dày (5mm), kim loại sẽ không chảy đầy vào rãnh thắt được. Việc chọn đúng mã 1 cho tấm 3.05mm đảm bảo hiệu suất chịu tải cao nhất theo thiết kế.

5. Ưu và Nhược Điểm Của Tán Đóng S-M12-1

Ưu điểm nổi bật:

• Phẳng mặt thẩm mỹ: Sau khi ép, mặt sau của tấm kim loại hoàn toàn phẳng, không có vết lồi lõm hay cháy đen như mối hàn.
• Độ bền ren tuyệt vời: Thay thế cho việc taro ren yếu ớt trên tấm mỏng, cung cấp ren thép M12 chịu lực như bu lông mác thép cao.
• Thay thế hoàn hảo cho tán hàn: Không cần tẩy rỉ, không khói độc, không làm biến dạng (vênh) tấm kim loại do nhiệt độ cao của mối hàn.
• Độ chính xác vị trí: Nhờ vành định tâm, tán luôn nằm đúng tọa độ lỗ khoan, sai số cực thấp.

Nhược điểm cần lưu ý:

• Yêu cầu thiết bị chuyên dụng: Không thể lắp đặt bằng tay hay đóng búa (búa sẽ làm biến dạng tán và lỏng liên kết). Bắt buộc dùng máy ép thủy lực hoặc máy ép khí nén tĩnh.
• Yêu cầu độ cứng vật liệu nền: Tấm kim loại phải mềm hơn tán đóng (Tấm < 80 HRB). Nếu ép vào tấm thép đã nhiệt luyện quá cứng, tán sẽ không ghim vào được và bị hỏng.

6. Ứng Dụng Thực Tế Trong Sản Xuất Tủ Điện & Vỏ Máy

Kích thước M12 là hệ ren lớn, tán đóng S-M12-1 được ưu tiên sử dụng tại TP.HCM cho các dự án:

• Tủ điện hạ thế & trung thế: Tạo các điểm bắt thanh cái đồng (Busbar) hoặc các thiết bị nặng lên khung tủ thép mạ kẽm dày 3mm.
• Lắp ráp vỏ máy công nghiệp: Tạo ren cho bệ máy bơm, máy nén khí lắp trên vỏ máy bằng sắt tấm định hình.
• Ngành đường sắt & Ô tô: Lắp đặt các cụm chi tiết nội thất hoặc giá đỡ thiết bị bên trong cabin tàu hỏa, xe bus.
• Viễn thông & Server: Các hệ thống Rack server hạng nặng cần ren M12 để bắt chân đế hoặc bánh xe điều hướng.

7. Hướng Dẫn Lắp Đặt Bằng Máy Ép Tĩnh Chuẩn Kỹ Thuật

Lắp đặt tán ép Clinch Nut yêu cầu một lực ép đồng đều và tịnh tiến. Kỹ sư Mecsu hướng dẫn các bước như sau:

• Bước 1: Gia công lỗ khoan. Khoan hoặc đột lỗ trên tấm kim loại với đường kính chuẩn (khoảng 17.0mm cho M12). Không vát mép (chamfer) lỗ khoan vì sẽ làm giảm diện tích bám của răng khía.
• Bước 2: Định vị tán. Đặt vành tán vào lỗ khoan. Đảm bảo vành định tâm nằm lọt trong lỗ.
• Bước 3: Ép tĩnh. Đặt tấm và tán vào giữa hai đầu kẹp của máy ép. Tác dụng lực ép tịnh tiến theo phương thẳng đứng. Dừng lại ngay khi vành tán nằm phẳng bằng mặt với bề mặt tấm kim loại.
• Cảnh báo: Siết quá lực (Over-squeeze) sẽ làm biến dạng ren M12 bên trong hoặc làm nứt vỡ tấm nền xung quanh tán.

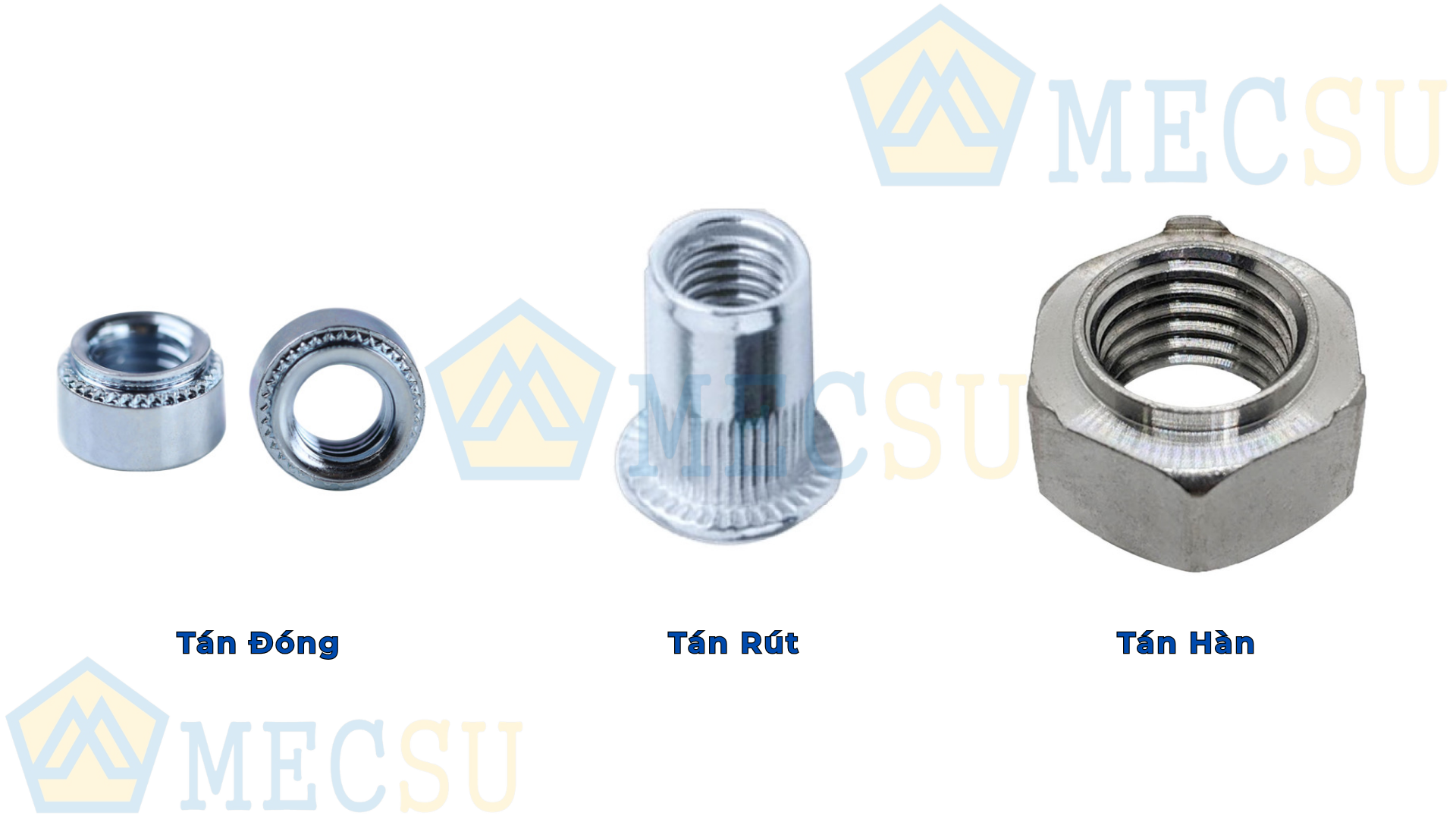

8. So Sánh Tán Đóng S-M12-1 với Tán Rút và Tán Hàn

9. Cách Nhận Biết Tán Đóng Chất Lượng Cao – Lời Khuyên Từ Chuyên Gia Mecsu

Tán đóng rẻ tiền thường bị lỗi nhiệt luyện, dẫn đến việc ren bị biến dạng khi ép hoặc tán bị văng ra sau vài lần vặn bu lông.

a. Dấu hiệu tán đóng chuẩn mác thép S (Carbon Steel):

• Độ thẳng hàng của ren: Sau khi ép thử vào tấm mẫu, ren M12 phải vuông góc 90 độ so với tấm. Nếu ren bị nghiêng là do gia công vành định tâm bị lệch.
• Độ bóng lớp mạ: Lớp mạ kẽm đồng nhất, bóng đẹp, không có các vết bong tróc tại phần răng khía.
• Dung sai rãnh thắt: Rãnh undercut phải sâu và rõ nét. Đây là chi tiết sinh tử giữ tán không bị nhổ ra.
• Độ cứng phôi: Thép Carbon phải được nhiệt luyện đạt độ cứng nhất định để có thể ghim vào tấm mà không bị tòe răng khía.

b. Nguy cơ từ tán đóng gia công lỗi dung sai:

• Đường kính vành định tâm quá nhỏ làm tán lỏng lẻo trong lỗ khoan trước khi ép, gây sai tọa độ lắp ráp.
• Thân tán làm bằng thép sắt non không nhiệt luyện, khi ép vào tấm răng khía bị bẹp dúm, không bám được vào kim loại nền, tán sẽ bị xoay tròn ngay vòng siết bu lông đầu tiên.

Kinh nghiệm từ các kỹ sư cơ khí Mecsu: "Đừng bao giờ cố dùng búa để đóng tán Clinch Nut. Lực búa là lực xung kích không đều, nó sẽ làm hỏng ren M12 và tạo ra các vết nứt chân chim trên tấm kim loại, làm mất đi hoàn toàn tính thẩm mỹ và độ bền của sản phẩm."

10. Giá Bán & Gợi Ý Mua Tán Đóng M12 Tại TP.HCM

a. Giá Tán Đóng Thép Mạ Kẽm S-M12-1

Sản phẩm thường được đóng gói theo túi (50 - 100 con) hoặc bán sỉ theo thùng. Giá thành tỉ lệ thuận với độ chính xác cơ khí và chất lượng mác thép nhiệt luyện.

Xem giá cập nhật và tồn kho ở đầu trang

b. Mua Tán Đóng ở đâu uy tín tại TP.HCM?

Mecsu là sàn thương mại điện tử vật tư liên kết hàng đầu, chuyên cung cấp các dòng tán đóng Clinch Nut (PEM style) chuẩn kỹ thuật tại TP.HCM:

• Cam kết chuẩn thông số: Hàng hóa nhập khẩu chính ngạch, đảm bảo dung sai lắp ghép đúng như catalog.
• Sẵn kho các quy cách hiếm: Đầy đủ từ M3 đến M12 với nhiều mã chiều dài chuôi khác nhau cho độ dày tấm 1mm, 2mm, 3mm.
• Hỗ trợ kỹ thuật: Tư vấn lực ép và mũi khoan chuẩn cho từng loại vật liệu (Nhôm, Thép mạ kẽm).
• Giao hàng nhanh: Hỗ trợ giao hỏa tốc cho các nhà máy tại các khu chế xuất Tân Thuận, Linh Trung...

Nhấn xem liền các mã Tán Đóng Loại Tròn Thép Mạ Kẽm khác tại đây !

11. FAQ về Tán Đóng S-M12-1

• Hỏi: Tán S-M12-1 có ép được vào tấm Inox 304 không?
  Đáp: Không khuyến khích. Vật liệu S (Thép carbon) mềm hơn Inox 304. Khi ép, tán sẽ bị bẹp trước khi tấm Inox biến dạng. Đối với tấm Inox, bạn bắt buộc phải dùng loại tán đóng vật liệu **Inox đặc biệt cứng (Mã SP-M12...)**.
• Hỏi: Tại sao tán đóng của tôi hay bị tuột ra sau khi lắp ráp?
  Đáp: Có 3 nguyên nhân: 1. Lỗ khoan của bạn quá to (vượt dung sai). 2. Bạn chưa ép đủ lực (vành tán chưa phẳng mặt tấm). 3. Tấm kim loại của bạn quá cứng khiến kim loại không "chảy" vào rãnh thắt của tán được.
• Hỏi: Tôi dùng máy khoan cầm tay khoan lỗ được không?
  Đáp: Có thể, nhưng hãy dùng mũi khoan chuẩn 17mm và mài bavia thật sạch. Tốt nhất vẫn nên đột lỗ bằng máy đột CNC để đảm bảo độ tròn và dung sai tuyệt đối cho lỗ lắp tán.

12. Liên Hệ và Hỗ Trợ Tư Vấn Vật Tư Tấm Mỏng

Bạn đang thiết kế hệ khung vỏ máy mới và cần tính toán lực nhổ của tán M12? Hãy để đội ngũ chuyên gia của Mecsu hỗ trợ bạn bóc tách vật tư và lựa chọn giải pháp tối ưu nhất.
