Gối Đỡ Vòng Bi UCFC

GỐI ĐỠ MẶT BÍCH TRÒN LÀ GÌ ?

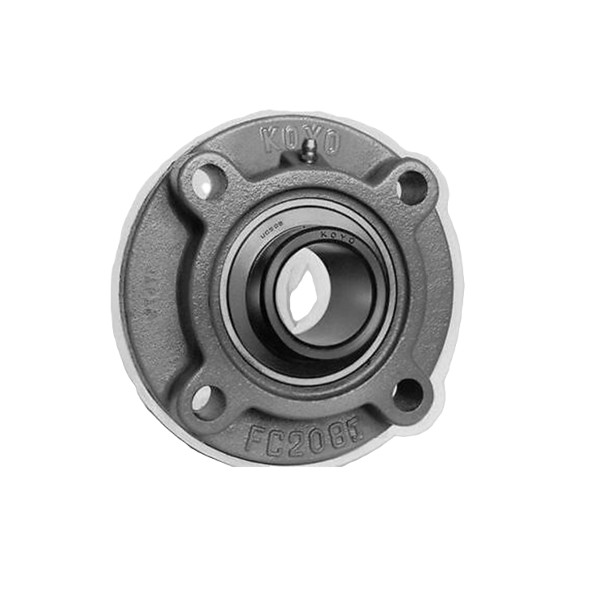

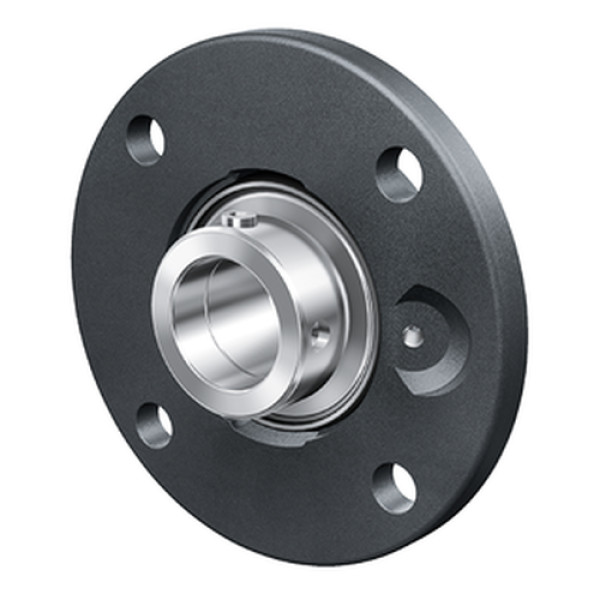

Gối đỡ mặt bích tròn được sử dụng trong các nhiệm vụ truyền tải chuyển động quay của trục. Giữ trục cố định ở một vị trí và chỉ cho phép chuyển động quay được thực hiện. Nhờ các bi cầu bên trong nó mà gối đỡ có thể cho phép trục quay với tốc độ cao, giảm ma sát, tiếng ồn và nhiệt độ khi hoạt động. Ở các nước châu á, gối đỡ mặt bích tròn được sản xuất theo tiêu chuẩn JIS của Nhật Bản. Nó có cấu tạo bao gồm hai bộ phận chính có thể tách rời để bảo trì hoặc thay thế khi bị hao mòn đó là: Ổ bi và vỏ gối đỡ. Ổ bi của gối đỡ có cấu tạo với vòng trong được kéo dài để bố trí chổ bắt vít cấy cố định trục; thân vỏ có mặt bích hình tròn, trên thân vỏ gối đỡ có 4 lỗ để bắt bulong cố định gối đỡ lên kết cấu máy. Trên thân của ổ bi và thân vỏ có gia công các rãnh dạng bán nguyệt. Những rảnh này giúp cho ổ bi có thể tự điều chỉnh góc lệch trục trong quá trình hoạt động. Nhờ đó gối đỡ vòng bi mặt bích tròn phù hợp với các vị trí lắp đặt không yêu cầu độ chính xác đồng trục. Tuy nhiên nó không phù hợp cho vị trí có độ dịch chuyển dọc trục.

GỐI ĐỠ MẶT BÍCH TRÒN ĐƯỢC LÀM TỪ VẬT LIỆU GÌ?

Tùy theo yêu cầu làm việc, gối đỡ mặt bích tròn có thể được sản xuất từ nhiều loại vật liệu khác nhau. Một số loại vật liệu phổ biến sẽ được liệt kê bên dưới:

• Gang: là loại phổ biến nhất, nó phù hợp với hầu hết các ứng dụng.
• Thép Dập: được làm từ thép cán nguội và được mạ kẽm để chống ăn mòn. sử dụng cho các ứng dụng đơn giản ở tải trọng và tốc độ hạn chế.
• Inox / Thép Không rỉ: Được sử dụng trong các hệ thống máy chế biến thực phẩm, hóa chất

Tùy thuộc vào nhà sản xuất sẽ có các vật liệu khác nhau. Bạn nên tham khảo thêm thông tin từ nhà bán hàng về tính thông dụng của những vật liệu đặc biệt.

GỐI ĐỠ MẶT BÍCH TRÒN ĐƯỢC ỨNG DỤNG Ở ĐÂU

Gối đỡ mặt bích tròn được ứng dụng phổ biến trong máy móc công nghiệp có sự chuyển động quay. Dưới đây là ví dụ về các ứng dụng có sử dụng gối đỡ mặt bích tròn:

• Hệ thống thang máy
• Chế biến và đóng gói thực phẩm và đồ uống
• Hệ thống băng tải
• Truyền tải điện
• Máy móc xây dựng
• Máy móc nông nghiệp
• Hệ thống đóng gói

CÁC THÔNG SỐ TIÊU CHUẨN CỦA GỐI ĐỠ MẶT BÍCH TRÒN

• d: đường kính trục / đường kính trong của gối đỡ mặt bích tròn.
• d1: đường kính ngoài của vòng trong ổ bi.
• T: Tổng chiều dày gối đỡ mặt bích tròn.
• A: Tổng chiều dày thân vỏ gối đỡ.
• A1: Độ dày mặt bích.
• L: Đường kính ngoài của gối đỡ mặt bích tròn.
• J: Kích thước định tâm lỗ bắt bulong của mặt bích.
• N: Đường kính lỗ bắt bulong.

Ngoài các thông số hình học, khi thiết kế lựa chọn gối đỡ mặt bích tròn, bạn cần phải chú ý thêm các thông số về tải trọng động, tải trọng tĩnh, tải trọng giới, vận tốc giới hạn... Các thông số vận hành này sẽ được cập nhật cụ thể trong phần thông số sản phẩm của mỗi mã hàng.

Ý NGHĨA CỦA MÃ GỐI ĐỠ MẶT BÍCH TRÒN/ HỆ THỐNG ĐỊNH DANH GỐI ĐỠ MẶT BÍCH TRÒN

Mã định danh của gối đỡ mặt bích tròn được hệ thống theo các tiêu chuẩn quốc tế. Dưới đây là diễn giải về ý nghĩa của mã gối đỡ mặt bích tròn trong hệ tiêu chuẩn JIS

UCFC 205 : UC-FC-2-05

UKFC 305 : UK-FC-3-05

• UC: Vòng bi gối đỡ cho trục thẳng, cố định bằng vít cấy.
• UK: Vòng bi gối đỡ cho trục côn, cố định bằng măng xông côn. (măng xông là bộ phận phải mua riêng, không nằm trong bộ sản phẩm)
• FC: Gối đỡ mặt bích tròn, có 4 lỗ bắt bulong.
• 2: Dòng tải trọng bình thường
• 3: Dòng tải trọng Nặng
• 05: Đường kính trục là 25mm ( Từ mã 04 trở đi, thì đường kính trục được tính bằng cách nhân cho 5. Trong trường hợp này 05x5=25mm; ngoài ra những mã 01,02,03 sẽ không áp dụng được công thức trên mà sẽ có đường kính trục lần lượt là 12mm, 15mm, 17mm).
