Phe Gài Lỗ Thép 65Mn DIN472 D90x3.0

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Lỗ Thép 65Mn DIN472 D90x3.0

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Lỗ Thép 65Mn DIN472 D90x3.0

Mục lục nội dung

1. 1. Tổng quan về Phe Gài Lỗ Thép 65Mn DIN472 D90x3.0
2. 2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết
3. 3. Cấu tạo chi tiết và đặc tính cơ học hệ vòng phe gài lỗ
4. 4. Ưu điểm vượt trội của vật liệu thép lò xo carbon mác 65Mn
5. 5. Cơ chế định vị trục xoay và khả năng chịu ứng suất dọc trục lớn
6. 6. Ứng dụng phổ biến trong chế tạo máy, hộp số và bảo dưỡng gối đỡ vòng bi
7. 7. Hướng Dẫn Lắp Đặt và Tháo Gỡ Phe Gài Lỗ DIN472 D90x3.0
8. 8. Báo giá Phe Gài Lỗ Thép 65Mn D90 sỉ tốt nhất tại Mecsu
9. 9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

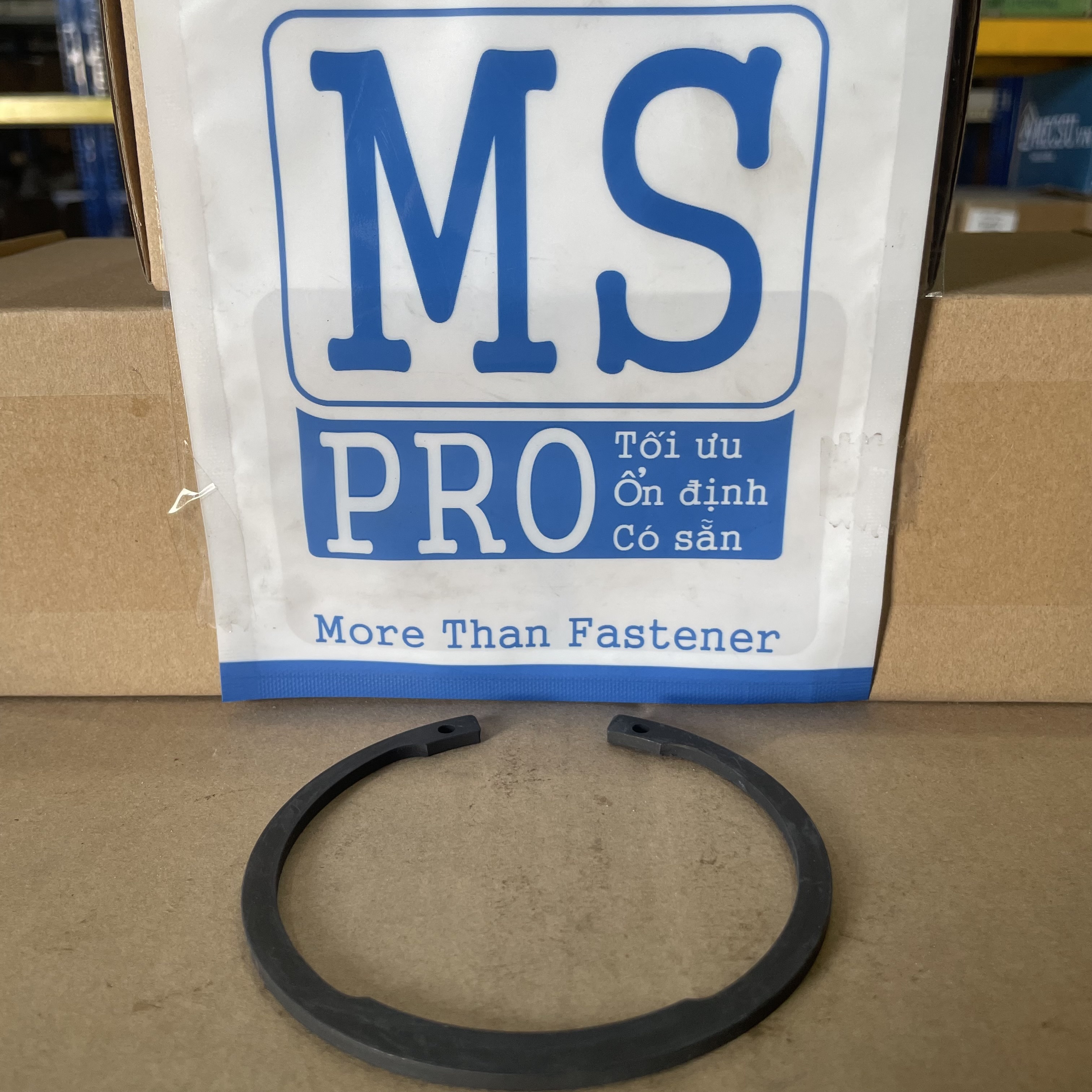

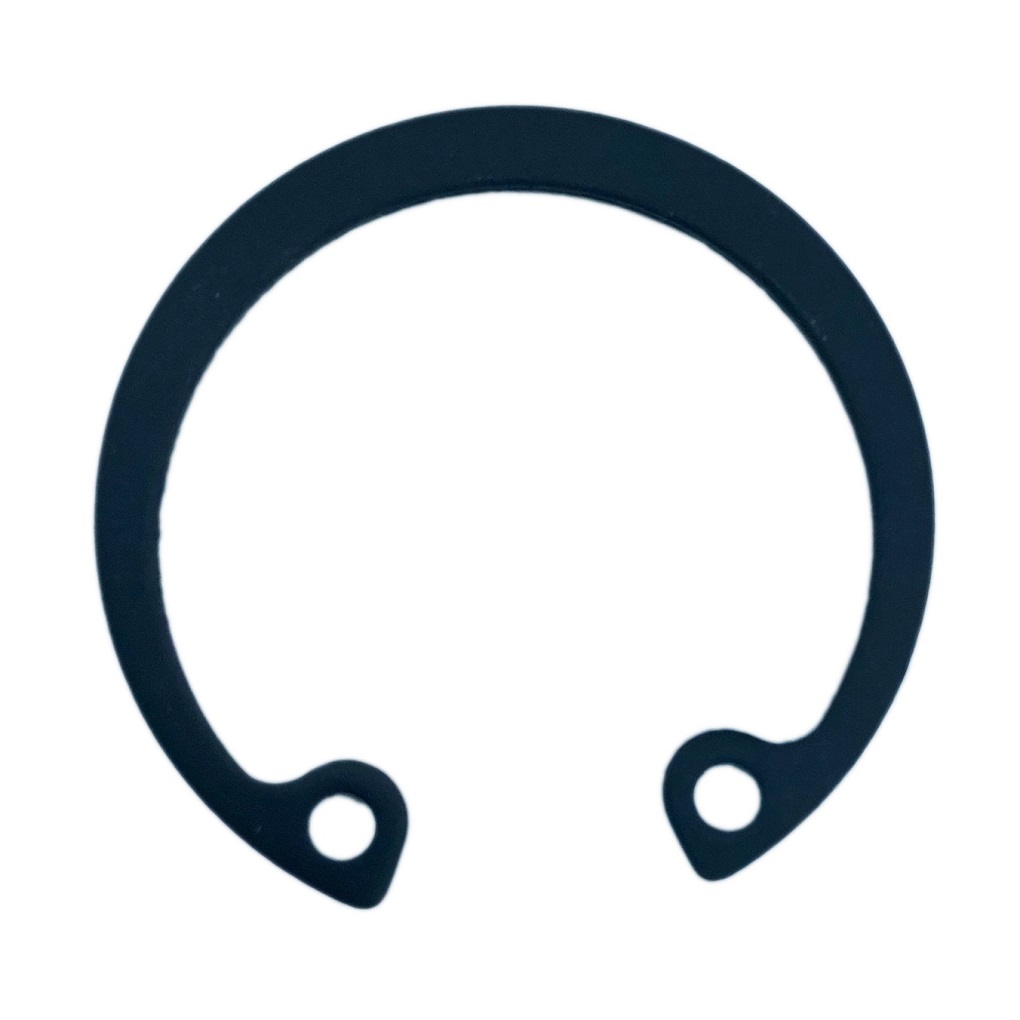

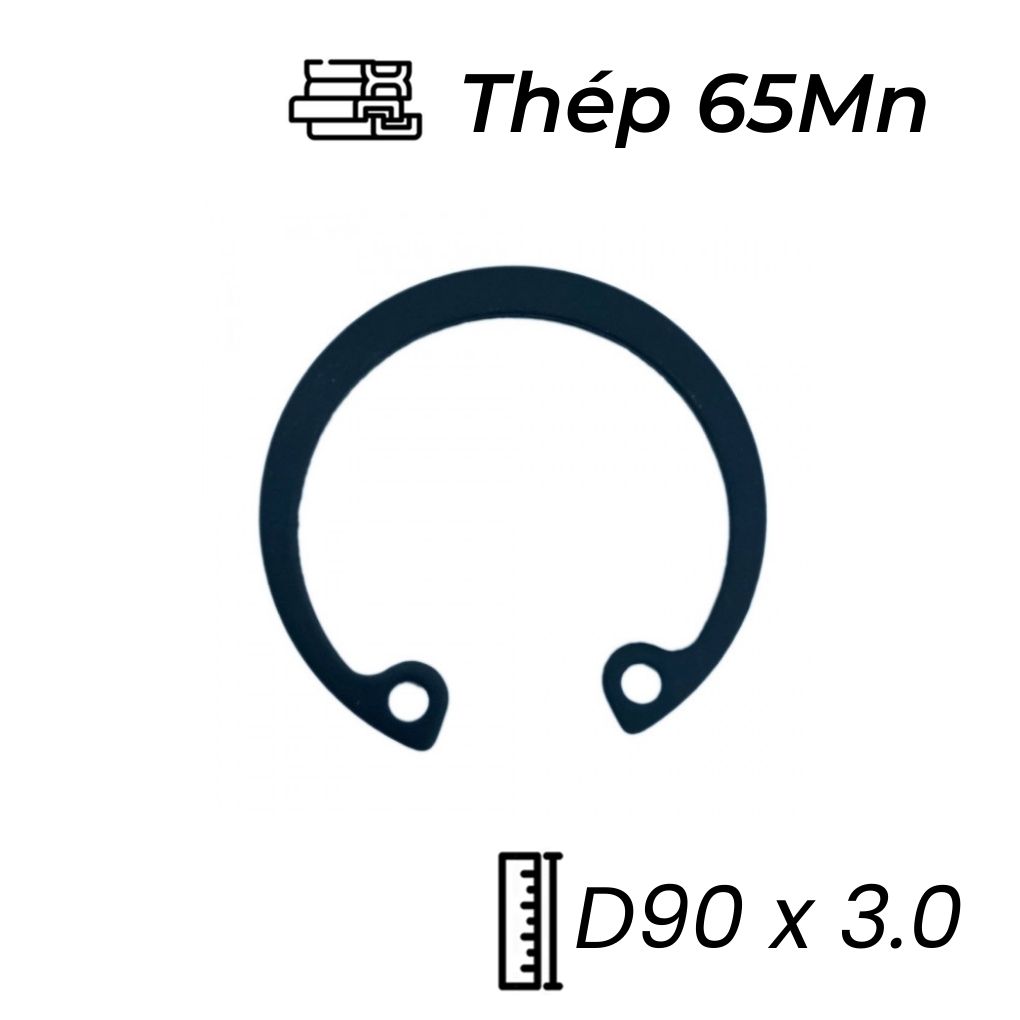

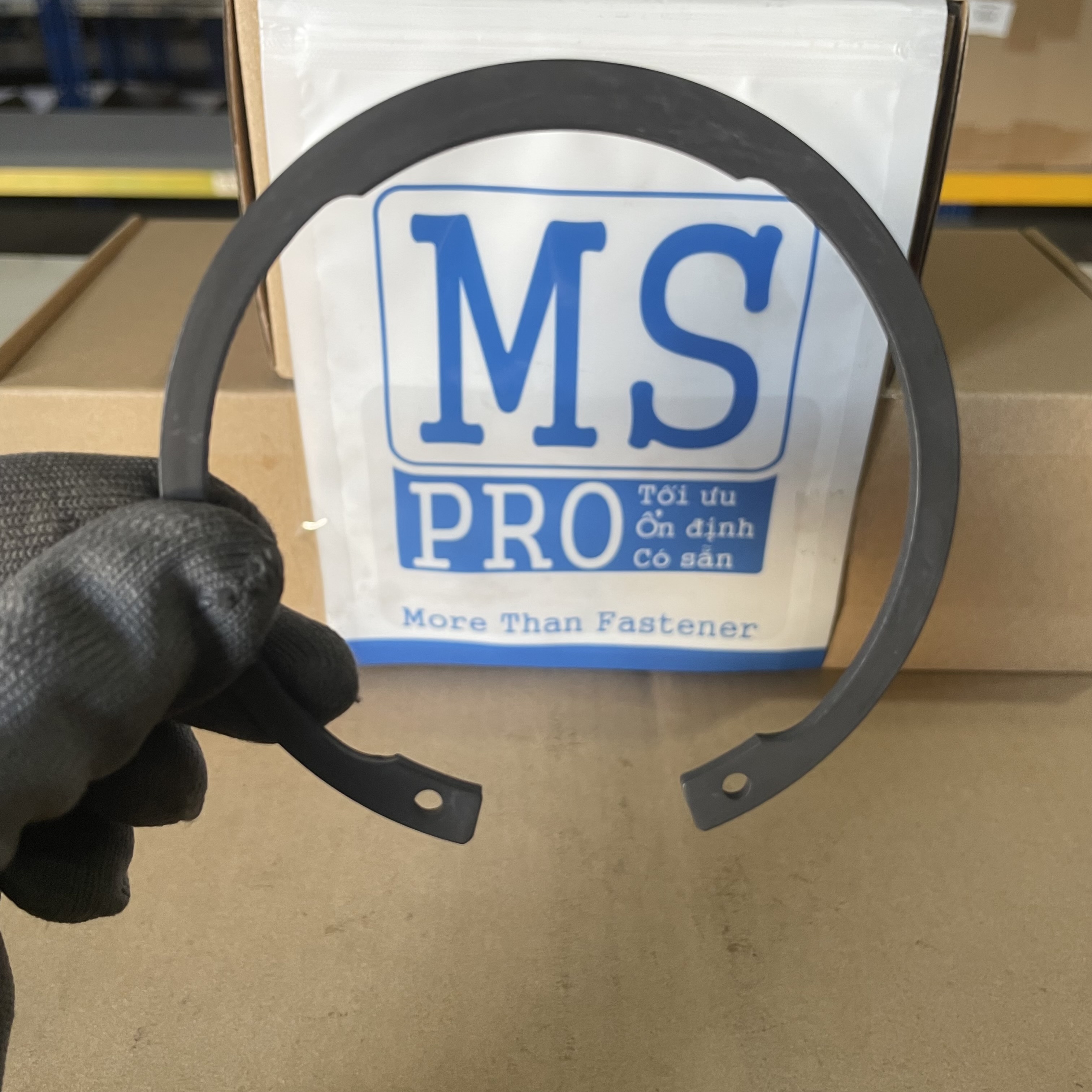

1. Tổng quan về Phe Gài Lỗ Thép 65Mn DIN472 D90x3.0

Phe Gài Lỗ Thép 65Mn DIN472 D90x3.0 (Retaining Rings for Bores / Internal Circlips D90) hay còn được kỹ sư cơ khí gọi là vòng phe gài trong Ø90, là linh kiện định vị cơ học dạng hở chuyên dụng, dùng để lắp chìm vào lòng rãnh của lỗ vỏ máy hoặc ống lót trục. Chi tiết này hoạt động như một vai chặn cơ học kiên cố, chặn đứng hành trình dịch chuyển dọc trục ngoài ý muốn của các bộ phận như gối đỡ vòng bi, bánh răng hoặc trục quay bên trong lòng xi-lanh.

Sản phẩm được chế tạo hoàn toàn từ vật liệu thép lò xo mác cao 65Mn cao cấp, trải qua quy trình nhiệt luyện nhiệt phân dập phẳng chính xác đạt tiêu chuẩn công nghiệp Đức DIN 472 (tương đương tiêu chuẩn quốc tế ISO 4624). Bề mặt phe được xử lý bằng công nghệ nhuộm đen dầu (Black Oxide / Phosphate hóa) tạo lớp màng mỏng mịn giúp bảo vệ lõi phôi, gia tăng khả năng kháng mài mòn ma sát và mang lại dải đàn hồi co giãn biên độ lớn cực kỳ dẻo dai.

2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết

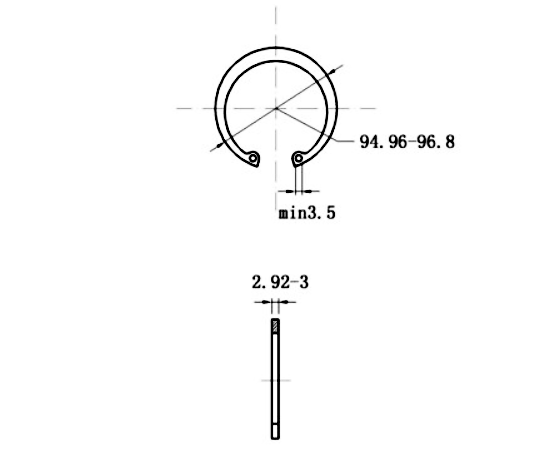

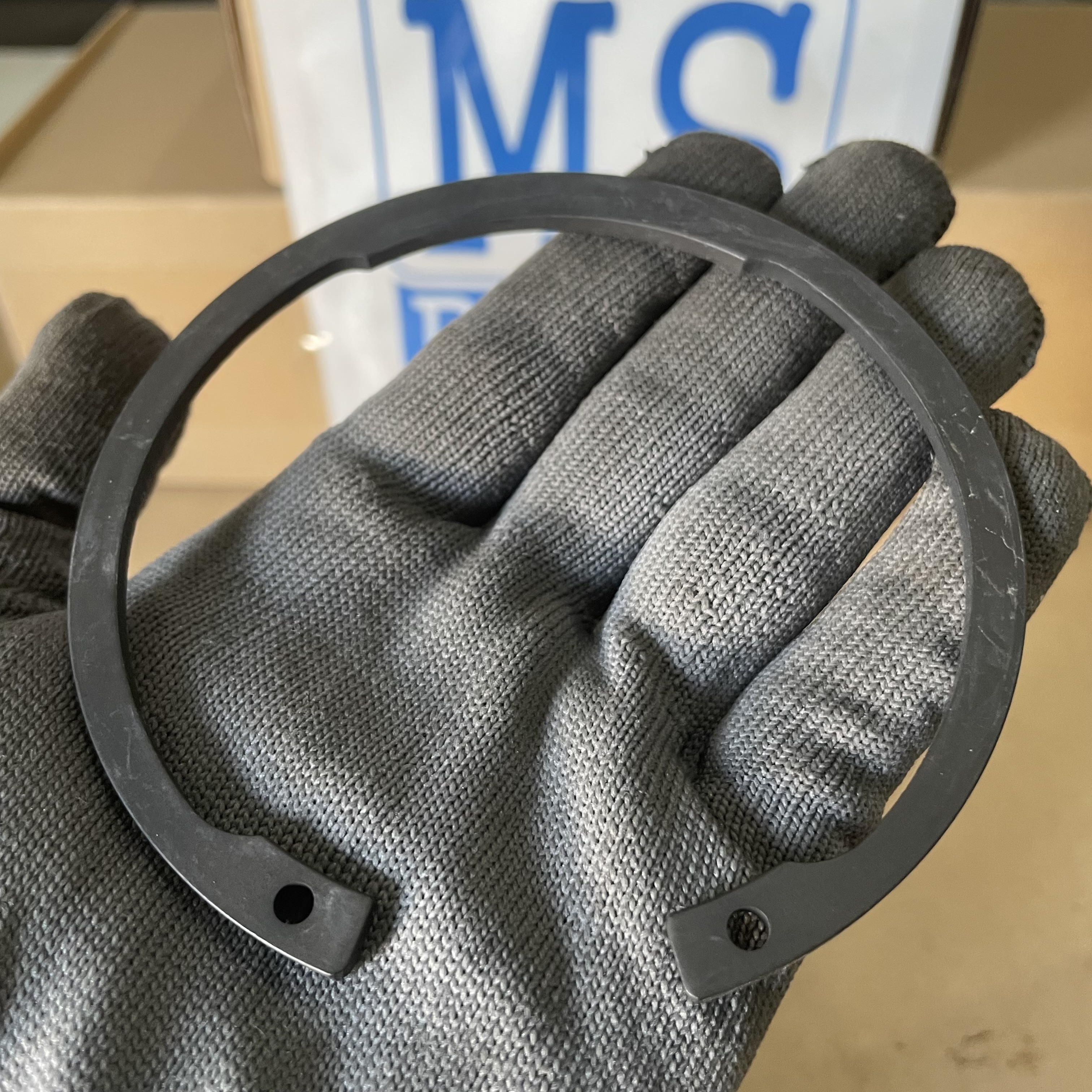

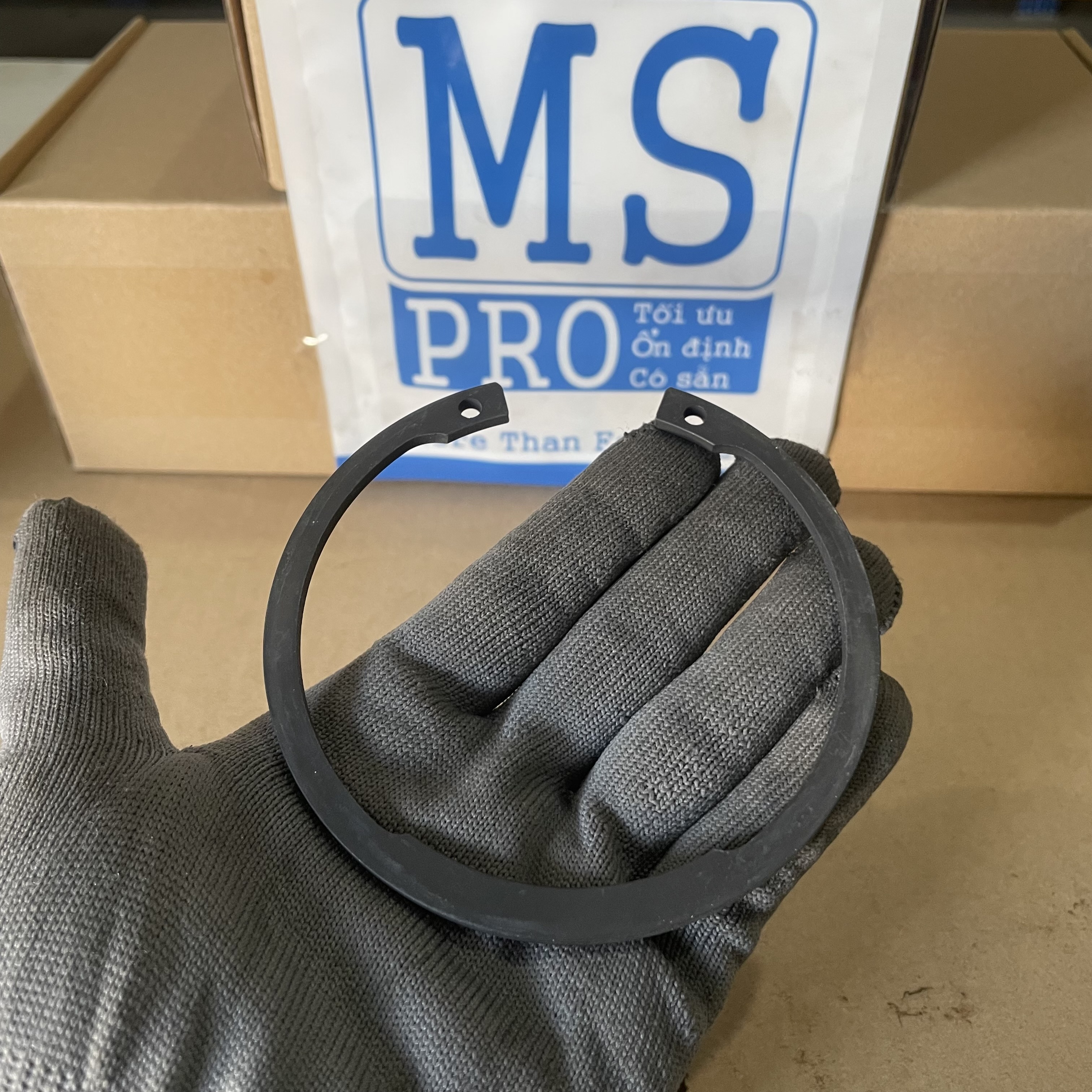

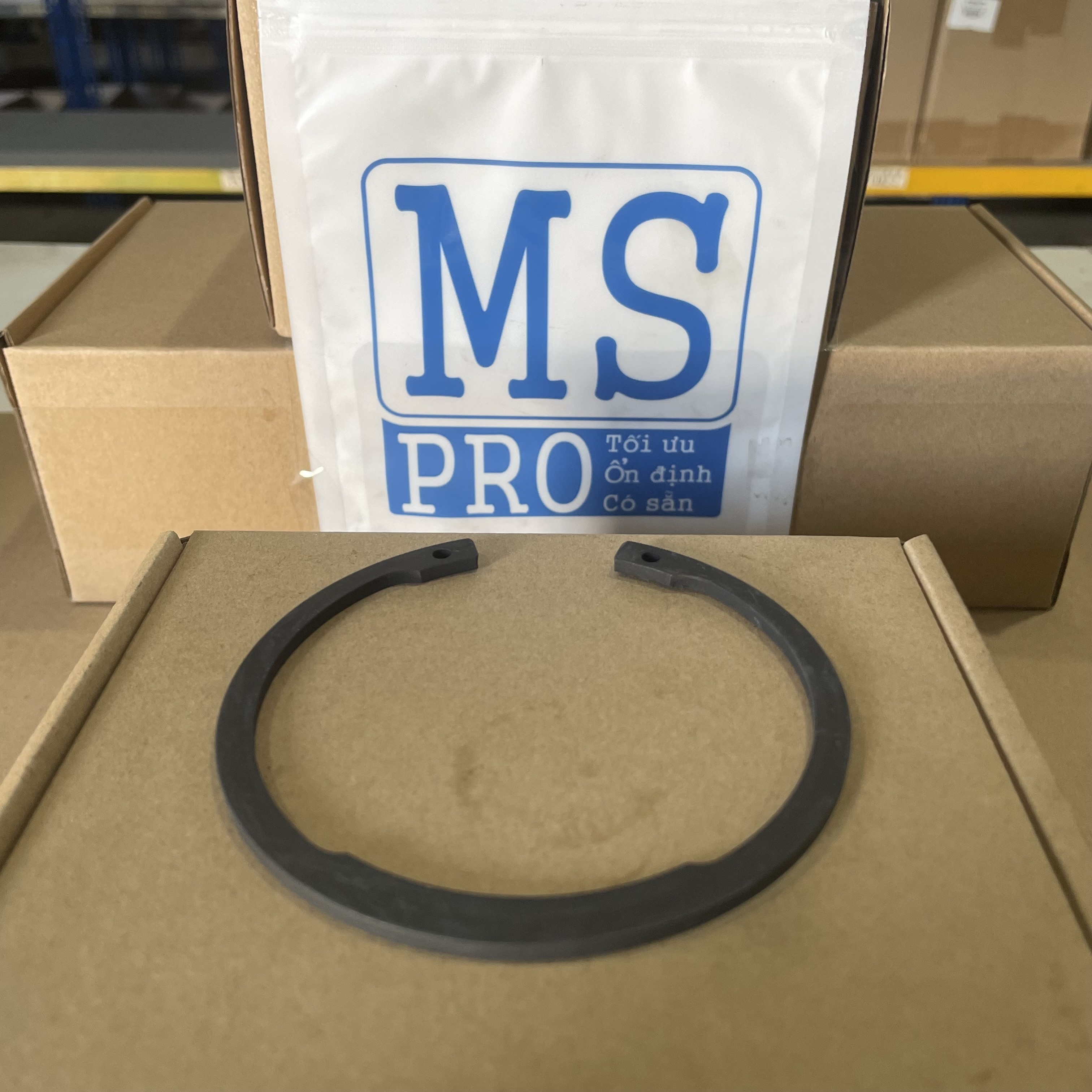

3. Cấu tạo chi tiết và đặc tính hình học hệ vòng phe gài lỗ

Phe gài lỗ DIN472 D90 sở hữu biên dạng cấu trúc cơ khí hình học phi đối xứng hướng tâm được tính toán kỹ lưỡng:

• Biên dạng vòng hở elip thuôn đều: Thiết kế bản phe không phải là một vòng tròn đều tuyệt đối mà thuôn nhỏ dần từ phần bụng chính giữa về phía hai đầu tai phe. Cấu trúc elip biến thiên này đảm bảo khi dùng kìm bóp hai tai phe lại, toàn bộ chu vi ngoài của vòng phe sẽ co đều dải, tạo ra một vòng tròn đồng tâm thu nhỏ để dễ dàng lọt qua miệng lỗ Ø90mm mà không bị cấn kẹt.
• Cụm tai phe tích hợp lỗ gài kìm bóp: Hai đầu mút hở của vòng phe được dập vát loe rộng tạo thành hai tai phe dày dặn, bên trong đục sẵn 2 lỗ tròn phi 3.0mm đối xứng trục. Đây là điểm tỳ kỹ thuật kiên cố dành riêng cho đầu mũi kìm mở phe trong thao tác ép nén lực.

4. Ưu điểm vượt trội của vật liệu thép lò xo carbon mác 65Mn

Sự thành bại của một mối ghép định vị phe gài phụ thuộc hoàn toàn vào cơ tính vật liệu chế tạo, và mác thép 65Mn là sự lựa chọn ưu việt nhất:

• Giới hạn đàn hồi cực cao (High Yield Strength): Với việc bổ sung thành phần Mangan (Mn) hàm lượng chuẩn, thép 65Mn sau khi tôi dầu đạt độ cứng bề mặt lý tưởng từ 44 - 51 HRC. Điều này giúp vòng phe có khả năng "ghi nhớ" hình dạng hoàn hảo, bung mở mạnh mẽ trở lại kích thước cũ sau khi giải phóng lực bóp, ôm khít khao đáy rãnh mà không bị biến dạng vĩnh viễn hay giảm lực bung.
• Khả năng chống chịu lực cắt và tải giật mỏi: Cấu trúc thớ thép mịn giúp phe gài chịu được ứng suất xén cắt liên tục từ ca vòng bi quay tốc độ cao dội vào, không xuất hiện các vết nứt vi mô gây giòn vỡ cổ tai phe như các dòng thép tạp chất thông thường.

5. Cơ chế định vị trục xoay và khả năng chịu ứng suất dọc trục lớn

Phe gài trong D90 hoạt động dựa trên cơ chế khóa động năng bằng năng lượng đàn hồi nội tại:

• Cơ chế tự khóa bám rãnh: Đường kính ngoài tự nhiên của phe là 95.5mm, lớn hơn hẳn đường kính lỗ chứa (90mm) và đường kính đáy rãnh (93.5mm). Khi nằm lọt vào trong lòng rãnh gài, vòng phe luôn ở trạng thái bung nén bán phần, liên tục sinh ra lực đẩy hướng tâm ép chặt toàn bộ biên dạng ngoài của nó cắn sâu vách rãnh bê tông cốt thép máy, tạo ra một bờ vai chặn thép dày 3mm vô cùng kiên cố.
• Khả năng triệt tiêu lực đẩy dọc trục (Axial Load Capacity): Khi cụm trục xoay hoạt động sinh ra lực đẩy lao ra phía ngoài mặt lỗ, mặt hông phẳng của vòng bi sẽ tỳ trực diện vào vách đứng 3.0mm của phe gài. Lực đẩy này lập tức được truyền dẫn và phân phối đều khắp chu vi vách rãnh vỏ máy, giữ chặt gối đỡ vòng bi luôn cố định tại tâm trục, không bị xê dịch một ly.

6. Ứng dụng phổ biến trong chế tạo máy, hộp số và bảo dưỡng gối đỡ vòng bi

Quy cách phe lỗ D90x3.0 là dòng vật tư định vị vạn năng kích cỡ trung bình lớn, xuất hiện dày đặc trong các cụm tổng thành cơ khí nặng:

• Cố định vòng bi trong vỏ hộp số công nghiệp: Treo giữ cố định ca ngoài của các mã vòng bi bạc đạn cỡ lớn (như vòng bi mã 6210, 6308... có đường kính ngoài vỏ đạt chuẩn 90mm) chạy trong lòng hộp số giảm tốc, hộp số xe tải, máy xúc.
• Bảo dưỡng trục động cơ điện công suất lớn: Khóa chặn trục quay rô-to trong lòng gối đỡ sơ mi máy phát điện, motor truyền động nhà máy sản xuất thép, xi măng.
• Chế tạo cụm xi-lanh thủy lực nặng: Lắp định vị đầu nắp đậy dẫn hướng (Gland) của các ty xi-lanh thủy lực áp lực cao dùng cho hệ thống bệ kích thủy lực hoặc cánh tay gầu múc xe cuốc.
• Ngành cơ khí ô tô và chế tạo máy: Định vị các vòng bánh răng chuyển động hành trình dải dài trên các trục truyền lực chính của các hệ thống giàn phay, giàn nghiền cơ khí.

7. Hướng Dẫn Lắp Đặt và Tháo Gỡ Phe Gài Lỗ DIN472 D90x3.0

Để đảm bảo tuổi thọ và hiệu suất tối ưu cho phe gài lỗ DIN472 D90x3.0, việc lắp đặt và tháo gỡ đúng cách là vô cùng quan trọng. Luôn tuân thủ các nguyên tắc an toàn và kỹ thuật của nhà sản xuất. Mecsu cung cấp hướng dẫn chi tiết dựa trên kinh nghiệm thực tế:

• Chuẩn bị: Đảm bảo môi trường làm việc sạch sẽ, khô ráo. Chuẩn bị đầy đủ dụng cụ chuyên dụng như kìm phe gài, kìm nhọn, vải sạch. Luôn đeo găng tay bảo hộ và kính bảo hộ để đảm bảo an toàn. Kiểm tra rãnh lỗ phải sạch sẽ, không có ba via, rỉ sét và đúng kích thước.
• Lắp đặt:
  • Sử dụng kìm phe gài chuyên dụng, kẹp hai đầu của phe gài và bóp lại. Phe gài sẽ co lại, cho phép bạn đưa vào lỗ.
  • Trượt phe gài vào rãnh đã chuẩn bị sẵn.
  • Nhả tay kìm để phe gài bung ra, bám chặt vào rãnh và giữ cố định chi tiết.
  • Kiểm tra lại bằng mắt thường để đảm bảo phe gài đã nằm gọn và phẳng trong rãnh.
• Tháo gỡ:
  • Sử dụng kìm phe gài chuyên dụng, bóp hai đầu của phe gài cho đến khi nó co lại hoàn toàn.
  • Dùng một công cụ nhỏ như tua vít hoặc kìm nhọn để nhẹ nhàng bẩy phe gài ra khỏi rãnh.
  • Luôn giữ chặt phe gài để tránh nó bung ra đột ngột gây nguy hiểm.
• Bảo quản: Nếu không sử dụng ngay, hãy giữ phe gài trong bao bì gốc của nhà sản xuất, ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp và các hóa chất ăn mòn để ngăn ngừa rỉ sét.

8. Báo giá Phe Gài Lỗ Thép 65Mn D90 sỉ tốt nhất tại Mecsu

• Chính sách chiết khấu thương mại lũy tiến siêu ưu đãi dành riêng cho phòng thu mua vật tư nhà máy xí nghiệp sản xuất, các phân xưởng đại tu sửa chữa máy động lực nặng, gara cơ giới và các đại lý phân phối kim khí sỉ trên phạm vi toàn quốc.

Khám phá các mã Phe Gài Lỗ Thép khác tại đây !

9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015

Toàn bộ dải sản phẩm Phe Gài Thủy Lực (Phe lỗ DIN472 và Phe trục DIN471) lưu kho bãi và cung ứng bởi hệ thống tổng kho Mecsu đều trải qua quy trình kiểm chuẩn dung sai nghiêm ngặt bằng dưỡng kiểm đo panme ngẫu nhiên, nguồn gốc xuất xứ rõ ràng, đáp ứng toàn diện bộ tiêu chuẩn quản lý ISO 9001:2015 quốc tế.

Hình ảnh: Chứng nhận ISO 9001:2015 khẳng định uy tín quản lý tại Mecsu
