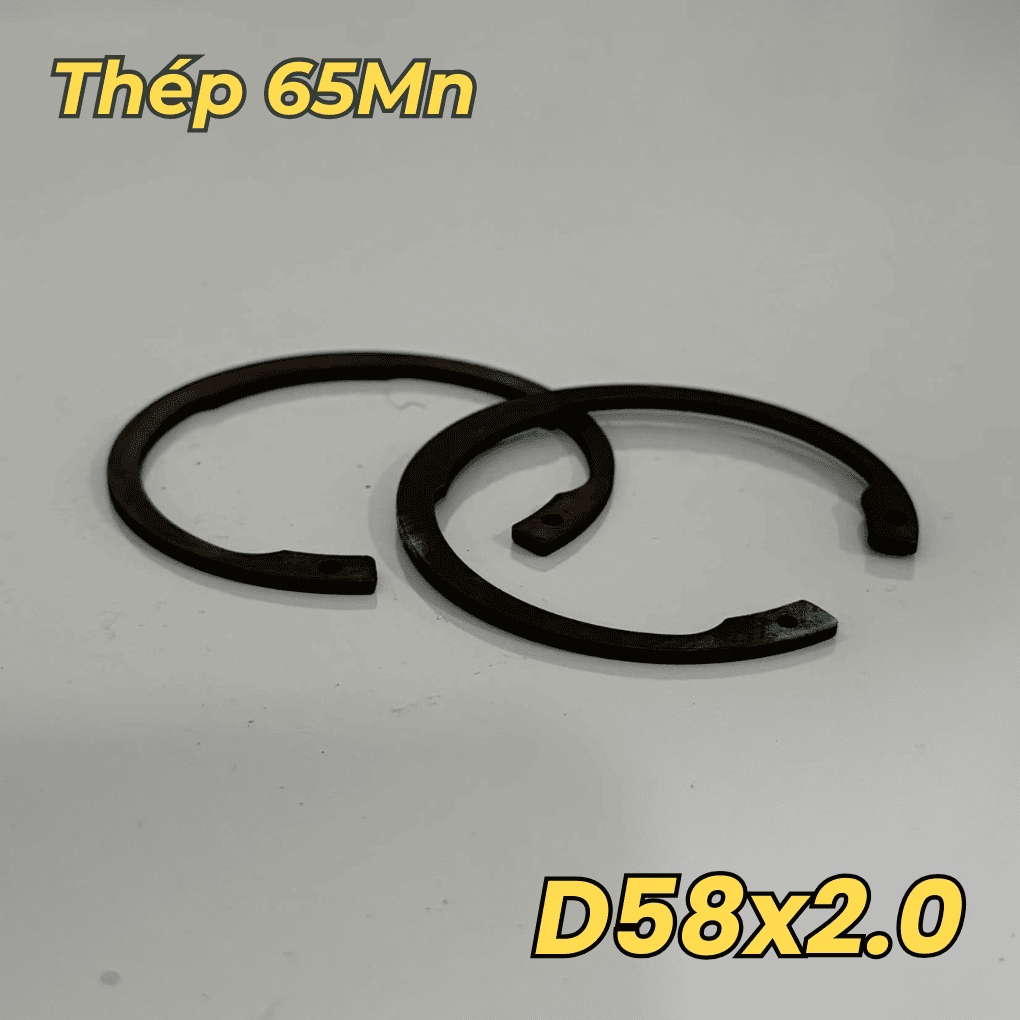

Phe Gài Lỗ Thép 65Mn DIN472 D58x2.0

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Lỗ Thép 65Mn DIN 472 D58x2.0

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Lỗ Thép 65Mn DIN 472 D58x2.0

Mục lục nội dung

1. 1. Tổng quan về Phe gài lỗ DIN 472 D58
2. 2. Bảng thông số kỹ thuật tiêu chuẩn DIN 472
3. 3. Cấu tạo chi tiết và đặc điểm hình học
4. 4. Đặc tính vật liệu thép đàn hồi 65Mn
5. 5. Quy trình lắp đặt và dung sai rãnh gia công
6. 6. Ứng dụng trong hệ thống truyền động cơ khí
7. 7. So sánh Phe gài lỗ (DIN 472) và Phe gài trục (DIN 471)
8. 8. Chính sách báo giá và cung ứng vật tư
9. 9. Giải đáp các vấn đề kỹ thuật (FAQ)
10. 10. Hồ sơ chứng chỉ chất lượng và thông tin liên hệ Mecsu

1. Tổng quan về Phe gài lỗ DIN 472 D58

Phe gài lỗ D58x2.0 (Internal Retaining Ring) là chi tiết hãm đàn hồi được thiết kế theo tiêu chuẩn DIN 472 của Đức. Sản phẩm chuyên dụng để lắp đặt vào rãnh bên trong lỗ trụ có đường kính định mức 58mm. Chức năng cốt lõi của phe là tạo ra một vai chặn cơ khí vững chắc để cố định các bộ phận như vòng bi, phớt chặn dầu hoặc các chi tiết truyền động khác, ngăn chặn sự dịch chuyển dọc trục trong quá trình vận hành máy móc công nghiệp.

2. Bảng thông số kỹ thuật tiêu chuẩn DIN 472

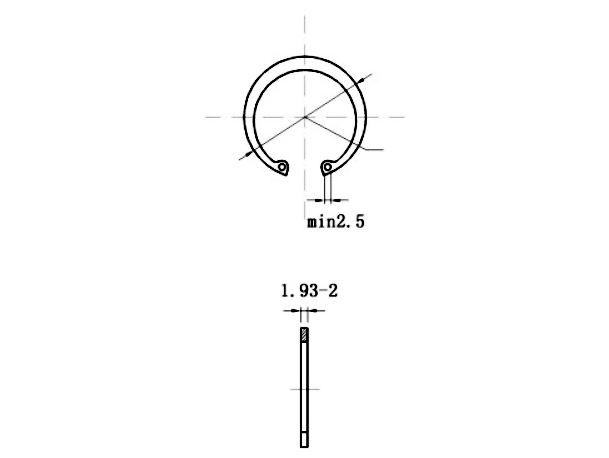

3. Cấu tạo chi tiết và đặc điểm hình học

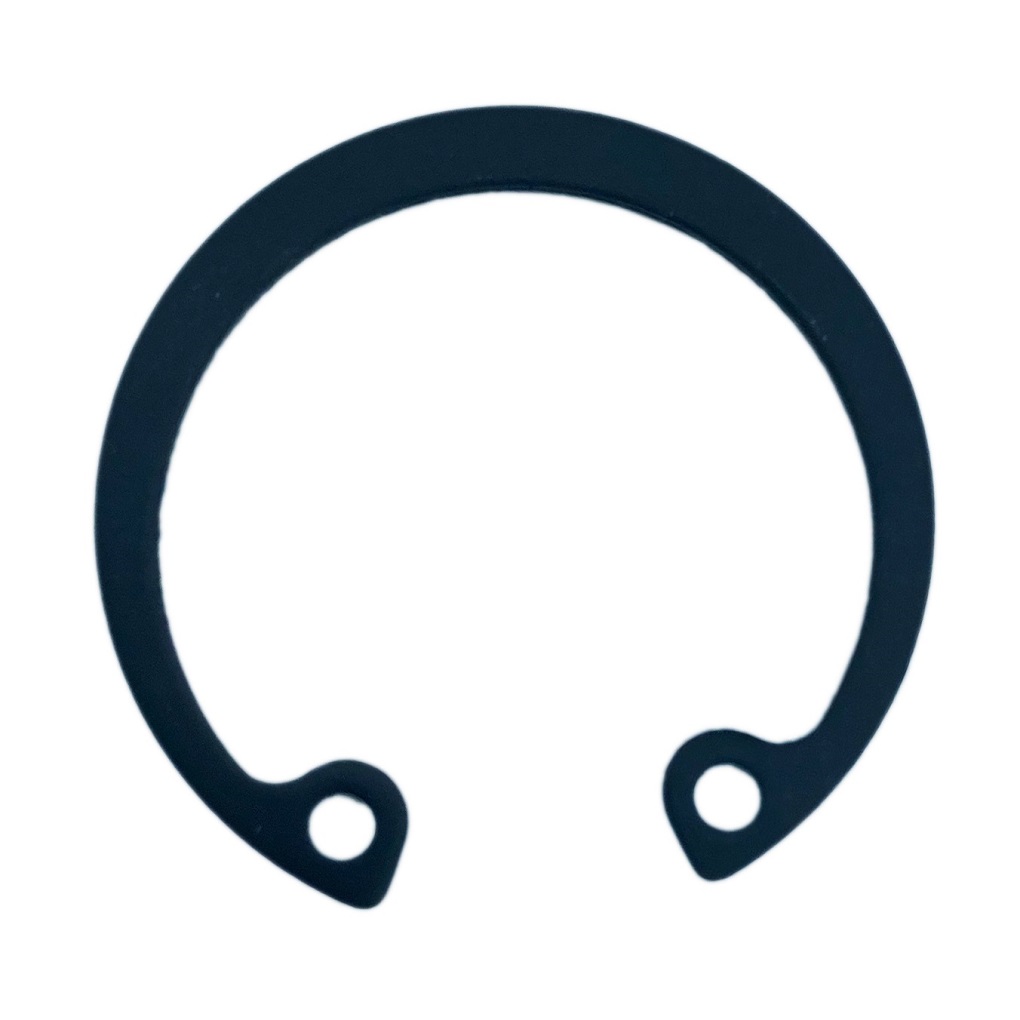

Phe gài lỗ DIN 472 sở hữu thiết kế hình vành khuyên hở lệch tâm, được tối ưu hóa cho lực bung hướng tâm:

• Thân vòng hở: Cho phép nén tạm thời bằng dụng cụ chuyên dụng để đi qua đường kính lỗ d1 và tự bung trở lại để khóa vào rãnh d2.
• Lỗ xỏ kìm (Lugs): Hai mấu ở đầu cung phe có lỗ tròn hướng vào trong, phù hợp với mũi kìm phe trong (Internal Pliers).
• Thiết kế lệch tâm: Độ rộng của bản phe không đồng đều, lớn nhất tại điểm đối diện khe hở. Cấu tạo này đảm bảo ứng suất uốn được phân bổ đồng đều trên toàn thân phe khi bị nén, giúp duy trì hình dạng tròn xác định khi nằm trong rãnh.
• Bề mặt tiếp xúc: Các cạnh được xử lý vát phẳng, đảm bảo diện tích tiếp xúc tối đa với thành rãnh để chịu tải trọng đẩy dọc trục lớn.

4. Đặc tính vật liệu thép đàn hồi 65Mn

Vật liệu sản xuất chính là thép Manganese 65Mn đạt chuẩn cường độ cao:

• Độ cứng sau nhiệt luyện: Đạt dải 44 - 51 HRC thông qua quy trình tôi và ram chuẩn xác, đảm bảo khả năng chịu tải trọng dọc trục mà không bị biến dạng dẻo.
• Giới hạn đàn hồi: Khả năng hồi vị tuyệt vời, phe không bị mất lực căng sau khi tháo bỏ lực nén từ kìm lắp đặt.
• Xử lý bề mặt: Sản phẩm được nhuộm đen (Black Oxide) và phủ lớp dầu bảo quản để ngăn chặn sự oxy hóa trong điều kiện môi trường lưu kho tiêu chuẩn.

5. Quy trình lắp đặt và dung sai rãnh gia công

1. Gia công rãnh: Lỗ trụ cần được tiện rãnh với đường kính d2 là 61.0mm. Độ sâu và độ phẳng của đáy rãnh ảnh hưởng trực tiếp đến hiệu suất khóa của phe.
2. Dụng cụ lắp: Sử dụng kìm phe trong chuyên dụng. Đưa mũi kìm vào hai lỗ d5, bóp nhẹ để thu hẹp đường kính ngoài d3 xuống dưới mức 58mm.
3. Thao tác lắp: Đưa phe vào đúng vị trí rãnh và từ từ nhả kìm. Phe sẽ tự bung hướng tâm và ngậm chặt vào rãnh d2.
4. Kiểm tra an toàn: Sau khi lắp, mép phe phải nằm phẳng và lọt hoàn toàn trong rãnh. Có thể kiểm tra bằng cách xoay nhẹ phe để xác nhận không có vật cản cơ khí.

6. Ứng dụng trong hệ thống truyền động cơ khí

Quy cách D58x2.0 là kích thước phổ biến trong các tổ hợp máy móc sau:

• Gối đỡ vòng bi: Cố định vòng ngoài của vòng bi trong các thân gối đỡ hoặc hộp số công nghiệp.
• Hệ thống thủy lực: Chặn các cụm phớt hoặc dẫn hướng piston trong xi lanh thủy lực cỡ trung bình.
• Công nghiệp ô tô: Sử dụng trong cụm moay-ơ và các bộ phận truyền lực của xe tải nhẹ.
• Thiết bị xây dựng: Ứng dụng trong các khớp xoay của máy xúc và máy cẩu.

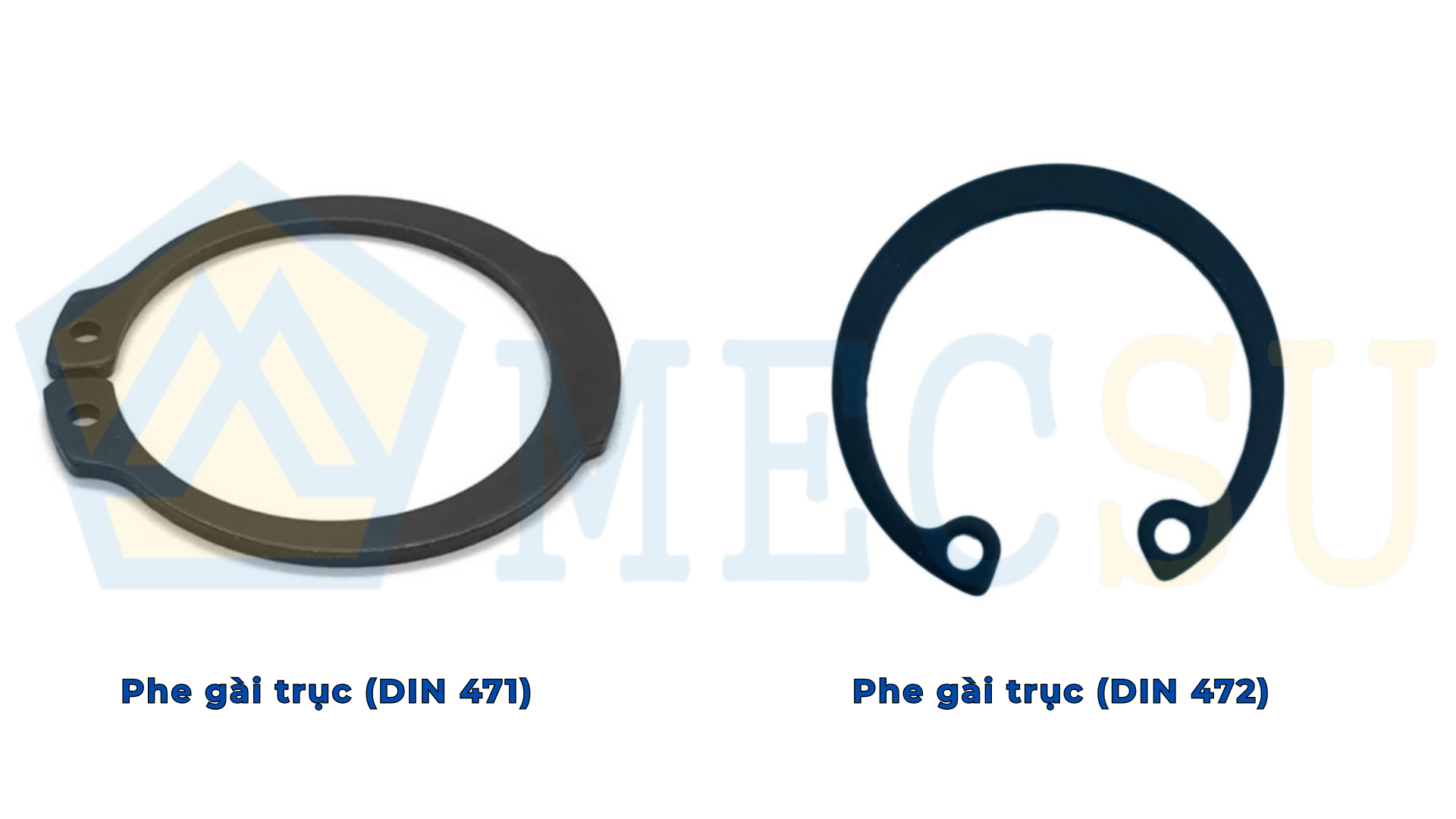

7. So sánh Phe gài lỗ (DIN 472) và Phe gài trục (DIN 471)

8. Chính sách báo giá và cung ứng vật tư

Giá bán Phe gài lỗ D290 DIN 472 tại Mecsu: Xem giá cập nhật và tồn kho ở đầu trang

• Hợp đồng cung ứng: Hỗ trợ giá sỉ ổn định và lưu kho định kỳ cho các nhà máy OEM.
• Cung ứng số lượng lớn: Chiết khấu thương mại linh hoạt theo quy mô đơn hàng (túi 100/500 cái).
• Thời gian đáp ứng: Sẵn kho quy cách D58, xử lý đơn hàng và giao hàng nhanh trong ngày tại khu vực TP.HCM.

Xem ngay các mã Phe Gài Lỗ Thép khác tại đây !

9. Giải đáp các vấn đề kỹ thuật (FAQ)

1. Thông số kỹ thuật d2 và d3 có đảm bảo tính chính xác không?
Mọi dữ liệu d2 (61.0mm) và d3 (62.2mm) được trích xuất trực tiếp từ bảng tiêu chuẩn DIN 472 hiện hành. Quy trình quản lý ISO 9001:2015 của Mecsu đảm bảo sai số sản phẩm nằm trong giới hạn cho phép.

2. Tại sao đường kính d3 tự do lại lớn hơn đường kính lỗ d1?
Đây là nguyên lý vận hành cơ bản của phe trong. Việc d3 (62.2mm) lớn hơn d1 (58.0mm) tạo ra lực bung đàn hồi hướng tâm thường trực, giúp phe bám chặt vào rãnh sau khi lắp đặt.

3. Có thể tái sử dụng phe gài lỗ sau khi tháo không?
Có thể tái sử dụng nếu phe không có vết nứt hoặc biến dạng dư (đường kính d3 không bị thu nhỏ quá mức). Tuy nhiên, khuyến cáo thay mới trong các cụm chi tiết quan trọng để đảm bảo lực hãm tối đa.

4. Làm thế nào để xác nhận phe đã lắp đặt đúng kỹ thuật?
Sau khi nhả kìm, toàn bộ biên dạng ngoài của phe phải nằm gọn trong rãnh d2. Kỹ thuật viên có thể dùng thước đo hoặc kiểm tra độ xoay của phe để đảm bảo không bị kẹt bởi bavia rãnh.

5. Thép 65Mn có chịu được môi trường hóa chất ăn mòn không?
Thép 65Mn nhuộm đen có khả năng chống oxy hóa trung bình. Trong môi trường hóa chất hoặc độ ẩm cao, quý khách nên xem xét chuyển sang vật liệu thép không gỉ (Inox 304/316).
